Review ROG STRIX H370-F GAMING Motherboard

Unboxing

     สวัสดีครับ วันนี้เรามีเมนบอร์ดจากทางค่าย ROG มานำเสนอให้เพื่อนๆ ได้รู้จักกันอีกหนึ่งรุ่นครับ นั่นคือ ROG STRIX H370-F GAMING เมนบอร์ดสำหรับที่เลือกใช้ชิป Intel H370 Chipset เหมาะสำหรับกลุ่มเกมเมอร์ที่ไม่ได้ต้องการเรื่อง Overclock ใดๆ ทั้งสิ้น เน้นประกอบเสร็จใช้งาน พร้อมแสงสี RGB Color ด้วยเทคโนโลยี AURA Sync ก็เนื่องด้วยข้อจำกัดของทางคุณสมบัติของเมนบอร์ดชิปเซ็ต H370 จึงไม่สามารถ Overclock CPU และ Memory ได้เต็มสูบแบบ Intel Z370 Chipset  ดังนั้นผู้ที่ต้องการประกอบเป็นแค่เมนบอร์ดสำหรับเล่นเกม หรือทำงานทั่วไป น่าจะเหมาะสมที่สุดครับ ส่วนรายละเอียดอื่นๆ นั้นไปชมกันต่อเลยครับ ^^”



เมนบอร์ดรุ่นนี้จัดอยู่ในขนาดมาตราฐาน ATX เต็มใบ มาพร้อมกับชุด Cover Back I/O อย่างอลังการ และ Heatsink ระบายความร้อนในส่วนของ CPU VRM, M.2 Heatsink และชุด H370 PCH



ภาคจ่ายไฟมีทั้งหมด 9-Phase ด้วยกันครับ ดังนั้นรองรับ CPU รุ่นใหญ่ๆ ได้สบาย แถมยังออก BIOS ตัวใหม่ออกมารับกับ CPU Intel Gen.9 ได้เป็นที่เรียบร้อยครับ ส่วน Socket นั้นก็ยังเป็นแบบเดิมคือ Intel LGA-1151

CPU Support :

  • Intel® Socket 1151 for 8th Generation Core Processors
  • Supports Intel® 14 nm CPU
  • Supports Intel® Turbo Boost Technology 2.0
  • * The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
  • * Refer to www.asus.com for CPU support list



จุดเชื่อมต่อไฟเลี้ยงของ CPU แบบ +12V 8-Pin จำนวน 1 ชุด



รองรับการต่อใช้งานร่วมกับ Memory DDR4 แบบ Dual Channel จำนวน 4xDIMM ตั้งแต่ความเร็ว DDR-2133Mhz ไปจนถึง DDR4-2666Mhz (ขึ้นอยู่กับค่า Native ของ CPU โดยถ้าต้องการเล่นแรม 2666 ต้องต่อใช้งานกับ CPU 6 Core ขึ้นไปเท่านั้น) ส่วนความจุสูงสุดที่ติดตั้งได้นั้น คือ 64GB Max และรองรับ XMP Profile ได้เหมือนเดิม

Memory Support :

  • 4 x DIMM, Max. 64GB, DDR4 2666/2400/2133 MHz Non-ECC, Un-buffered Memory
  • Dual Channel Memory Architecture
  • Supports Intel® Extreme Memory Profile (XMP)
  • * Hyper DIMM support is subject to the physical characteristics of individual CPUs.
  • * Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
  • ** DDR4 2666MHz and higher memory modules will run at max. 2666MHz on Intel® 8th Gen. 6-core or higher processors.



บริเวณช่องเสียบ USB3.1 Gen1 Front Panel บริเวณกลางเมนบอร์ดครับ



บริเวณ Heatsink ระบายความร้อนของชิปเซ็ต Intel H370 นั้นก็จะมีการติดตั้ง STRIX Logo ไว้ให้อย่างสวยงามเลยทีเดียว



เมนบอร์ดรุ่นนี้มีช่องเสียบ SATA3.0 6Gb/s ทั้งหมด 6 ช่องด้วยกัน แต่จะเรียง Port แบบแถวเดียวเรียงกันไปตามภาพเลยครับ โดยคุณสมบัติของชิปเซ็ต Intel H370 ยังคงรองรับการต่อแบบ RAID 0, 1, 5 และ 10 เหมือนเดิมครับ



ส่วนเรื่องช่องเสียบ PCIe3.0 x16 นั้นมีทั้งหมด 2 ช่องครับ โดยช่องแรกทำงานที่ x16 เต็ม และอีกช่องจะทำงานได้แค่ x4 เท่านั้น แต่ก็ยังรองรับระบบ Multi-GPU CrossfireX ของทาง AMD ได้อยู่นะครับ แบบ 2-Way CFX ส่วนช่องเสียบ PCIe3.0 x1 นั้นมีทั้งหมด 4 ช่องด้วยกันครับ



M.2 Socket นั้นมีทั้งหมด 2 ช่องบนบอร์ดรุ่นนี้ โดยช่องแรก M.2_1 Type-2280 นั้นจะอยู่ใกล้กับ Socket CPU และติดตั้ง Heatsink ระบายความร้อนมาให้เรียบร้อยครับ แต่ช่องนี้จะทำงานแบบ PCIe3.0 x2 เท่านั้น แต่ก็รองรับได้ทั้งแบบ M.2 SATA และ M.2 PCIE



ส่วนอีกหนึ่งช่องนั้นจะอยู่ด้านล่างในตำแหน่งของ M.2_2 Type-2280 นั้นอยู่ด้านล่างครับ ทำงานเต็ม PCIE3.0 x4 แต่จะไม่รองรับ M.2 แบบ SATA นะครับ  ส่วน Intel Optane Memory นั้นใส่ได้ทั้ง 2 ช่องเลยนะครับ เพราะเมนบอร์ดรุ่นนี้รองรับอยู่แล้ว



เมนบอร์ดรุ่นนี้มีช่องเสียบ RGB Header 12V 4-Pin ให้ต่อใช้งานอีก 1 ช่องครับ โดยรองรับการต่อใช้งานแบบ AURA Sync ร่วมกับ Hardware อื่นๆ ได้ทันที



ระบบเสียงยังคงเป็น SupremeFX 8CH-HD Audio ที่ใช้ชิป Audio Codec รุ่นพิเศษ S1220A ที่ให้รายละเอียดเสียงแบบ 120 dB SNR และคุณภาพเสียง Recording แบบ 113 dB SNR นอกจากนี้ยังรองรับ 32-Bit/192kHz Audio playback อีกด้วยครับ

Sound :

  • ROG SupremeFX 8-Channel High Definition Audio CODEC S1220A
  • Dual Headphone Amplifiers
  • Impedance sense for front and rear headphone outputs
  • Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
  • High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
  • SupremeFX Shielding Technology
  • Supports up to 32-Bit/192kHz playback

Audio Feature :

  • Optical S/PDIF out port(s) at back panel
  • Sonic Radar III
  • Sonic Studio III + Sonic Studio Link



PCIE3.0 x16 ช่องแรกนั้นเสริมความแข็งแกร่งด้วย Safeslot



เมนบอร์ดรุ่นนี้ติดตั้ง Pre-Mounted Back I/O มาให้เรียบร้อย พร้อมประกอบลง Case ได้ทันที

Back I/O :

  • 1 x PS/2 keyboard/mouse combo port(s)
  • 1 x DVI-D
  • 1 x DisplayPort
  • 1 x HDMI
  • 1 x LAN (RJ45) port(s)
  • 1 x USB 3.1 Gen 2 (black)USB Type-CTM,
  • 2 x USB 3.1 Gen 2 (red)Type-A
  • 4 x USB 2.0
  • 1 x Optical S/PDIF out
  • 5 x Audio jack(s)

USB Ports :

  • Intel® H370 Chipset :
  • 1 x USB 3.1 Gen 2 port(s) (1 at back panel, black, USB Type-CTM, Support 3A power output)
  • Intel® H370 Chipset :
  • 2 x USB 3.1 Gen 2 port(s) (2 at back panel, red, Type-A, Support 3A power output)
  • Intel® H370 Chipset :
  • 4 x USB 3.1 Gen 1 port(s) (4 at mid-board)
  • Intel® H370 Chipset :
  • 6 x USB 2.0 port(s) (4 at back panel, black, 2 at mid-board)

LAN :

  • Intel® I219V, 1 x Gigabit LAN Controller(s), Dual interconnect between the Integrated Media Access Controller (MAC) and Physical Layer (PHY)
  • Anti-surge LANGuard
  • ROG GameFirst Technology



บริเวณด้านหลังเมนบอร์ดนั้นมีลายซิ่ง Cyber Outlook มาให้ด้วยนะครับ ฮ่าๆ



อุปกรณ์ Bundle ต่างๆ ที่แถมมากับตัวเมนบอร์ดครับ

Accessories :

  • User’s manual
  • 4 x SATA 6Gb/s cable(s)
  • 1 x M.2 Screw Package
  • 1 x Supporting DVD
  • 1 x CABLE TIE BLACK
  • 1 x ROG Strix stickers
  • 1 x ROG Door Hanger(s)
  • 1 x Extension Cable for RGB strips (80 cm)
  • 1 x 3D printing mount package



System Picture

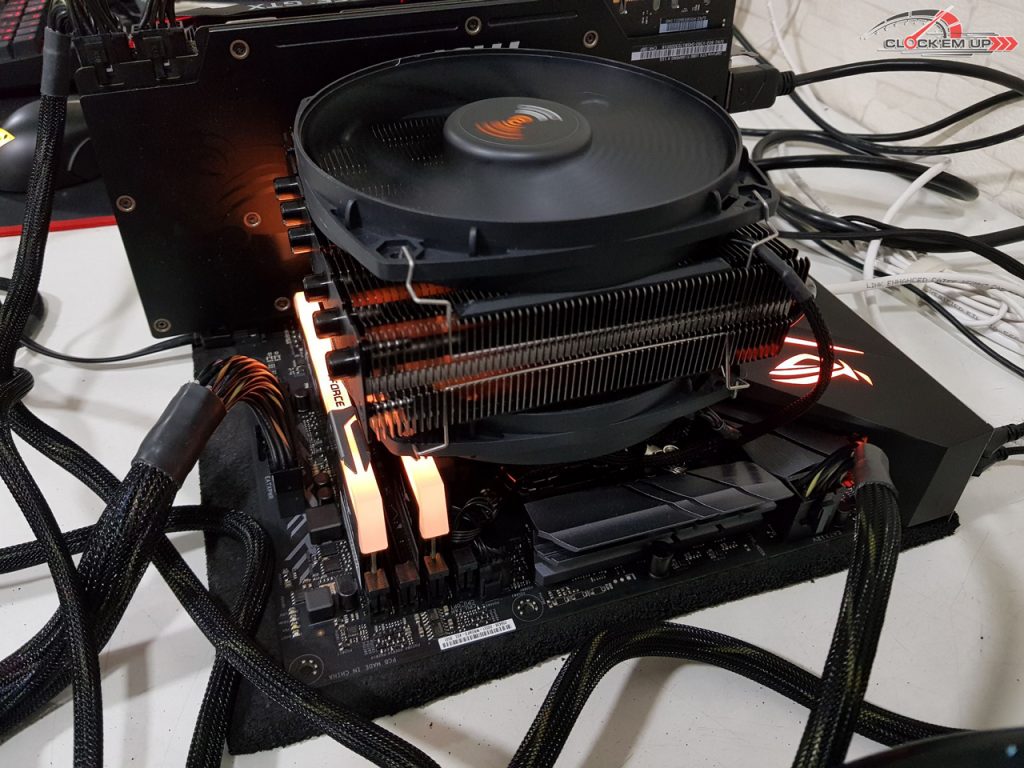

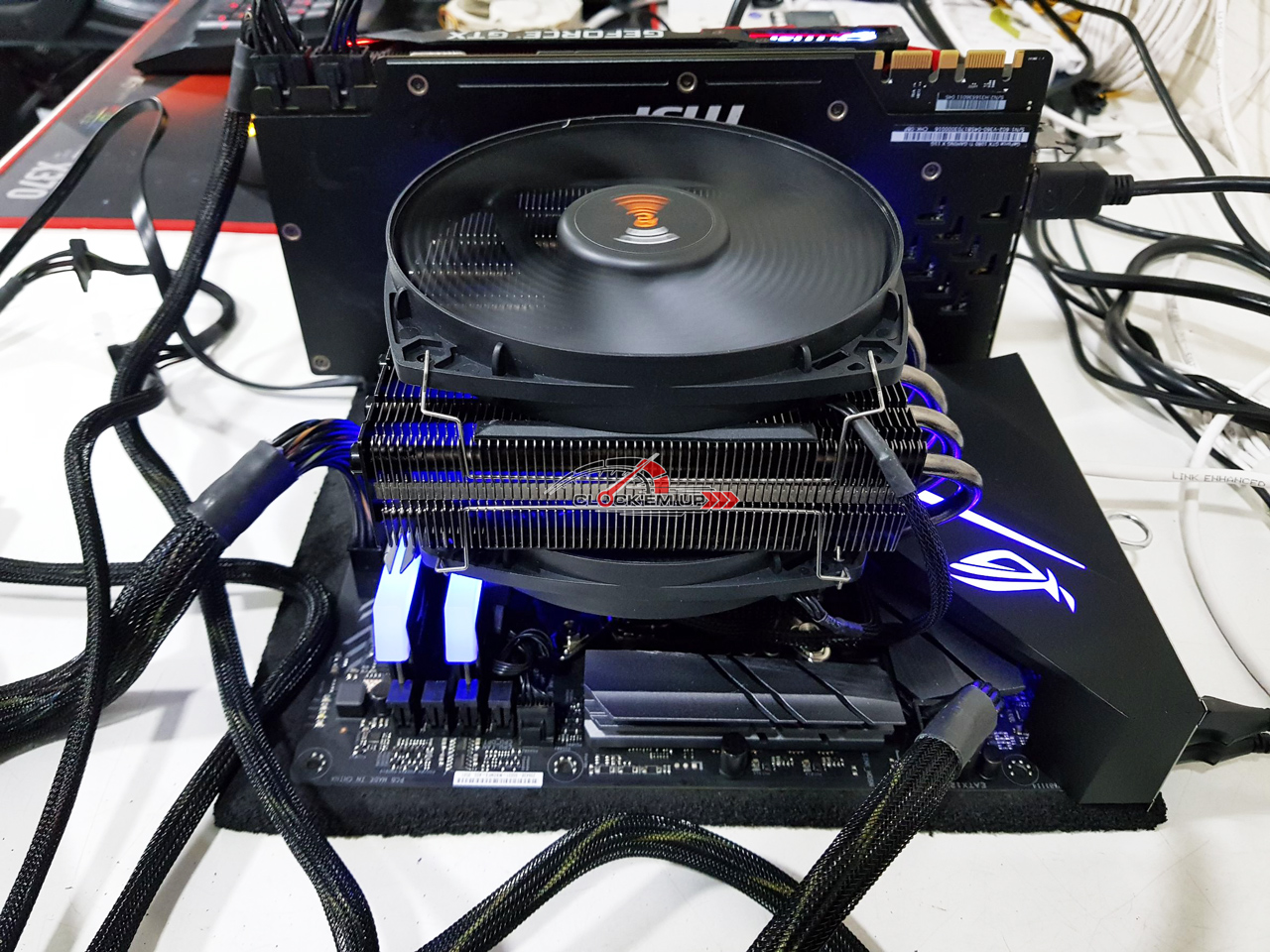

ภาพบรรยากาศในการทดสอบครั้งนี้ครับ

System Spec.
 CPU
 Intel Core i7-8086K 6C/12T (Coffeelake 14nm.)
 CPU Cooler  be quiet! DARK ROCK TF
 Thermal Compound  Kingpin Cooling KPx
 Motherboard  ASUS ROG STRIX H370-F GAMING
 Memory
 T-FORCE Xcalibur DDR4-3600C16 16GB-KIT 1.35V
 VGA
 MSI GTX1080 Ti GAMING X 11GB
Hard Drive
 Apacer Panther AS340 240GB (OS)
 PSU  Antec HCP1300 Platinum
 OS  Windows 10 Pro 64-Bit Last Update (1803)



System Config

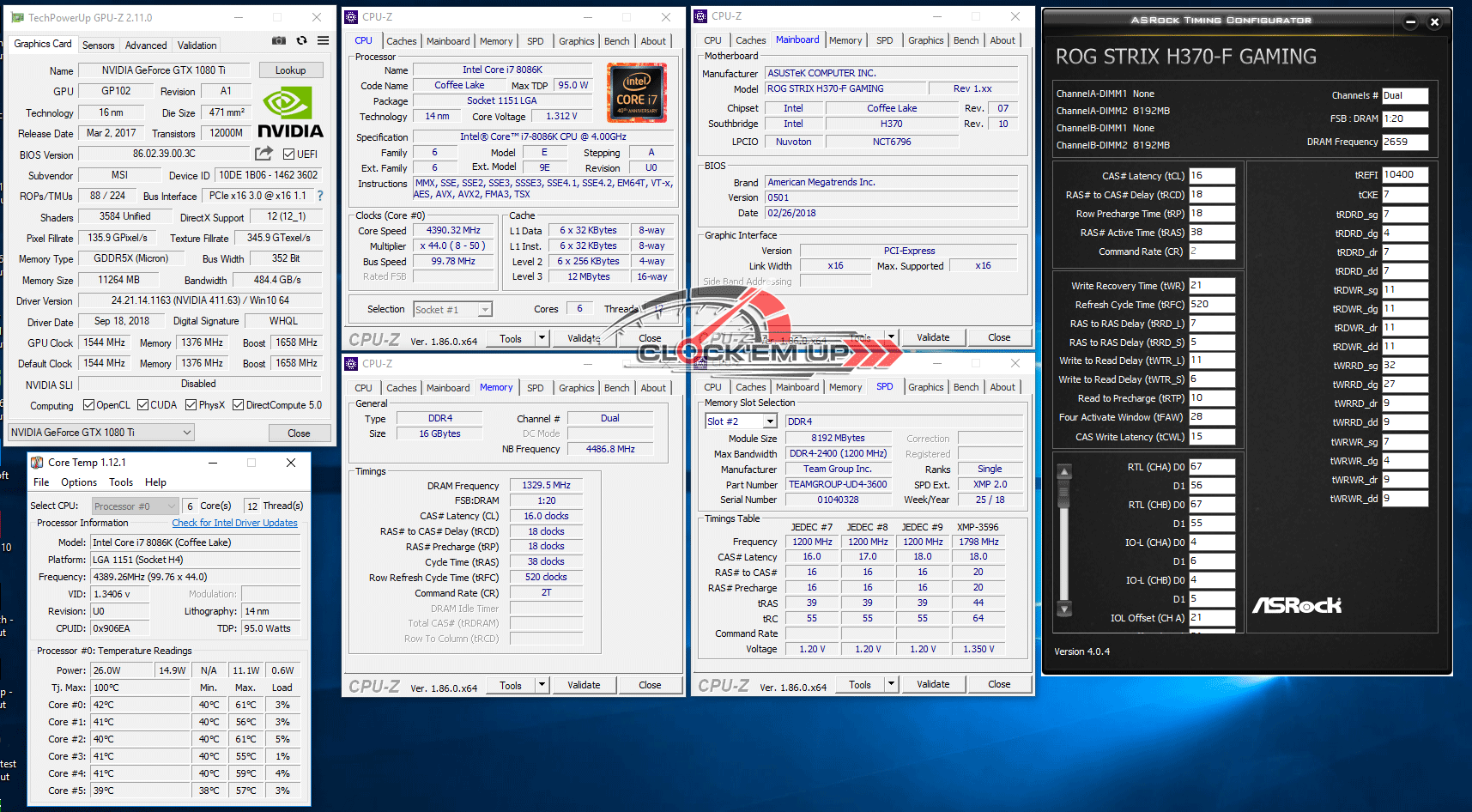

รายละเอียดของชุดนี้เราจะต่อร่วมกับ CPU Intel Core i7-8086K 6C/12T ทำงานด้วยความเร็วเดิมๆ จากโรงงาน เพราะเมนบอร์ดรุ่นนี้ OC ไม่ได้ ส่วนแรมนั้นก็ปล่อยให้ทำงานตาม XMP Profile ซึ่งจะลดความเร็วลงมาที่ระดับ DDR4-2666Mhz CL16-18-18-38 2T 1.35V ครับ



AURA Sync Support :

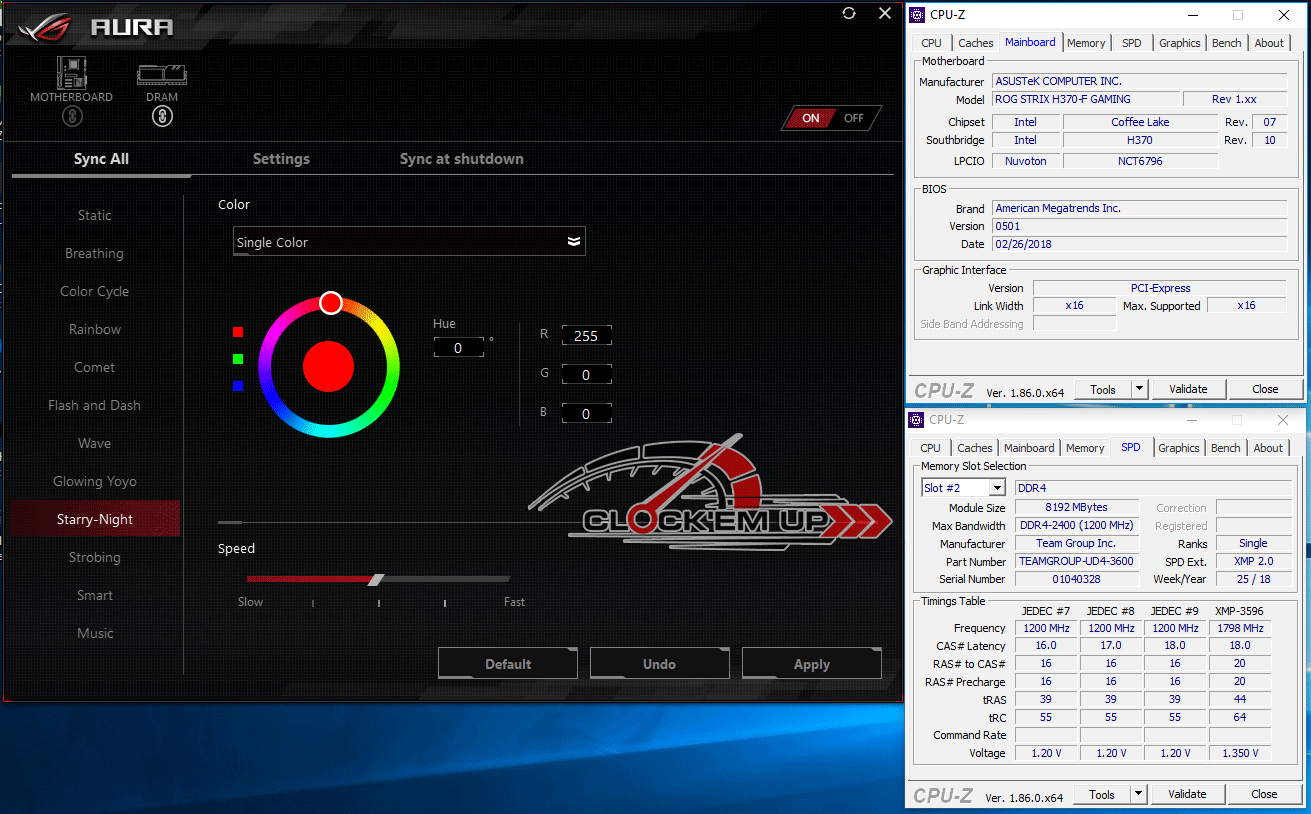

เมนบอร์ดรุ่นนี้ถึงแม้จะ Overclock ไม่ได้แต่ก็อย่าลืมว่าเรื่อง Option อื่นๆ โดยเฉพาะเรื่องของแสงสี RGB ที่รองรับ ASUS AURA Sync นั้น มันยังคงร้องรับได้เต็มสูบเหมือนเดิมครับ โดยครั้งนี้เราก็ต่อ AURA Sync กับแรม T-Force Xcalibur DDR4-3600 คู่นี้ร่วมกับเมนบอร์ดมาให้ชมกันครับ…



อยากได้รูปแบบการแสดงผลของ AURA Sync แบบไหนก็เลือกผ่าน Software ได้ทันทีครับ



UEFI BIOS

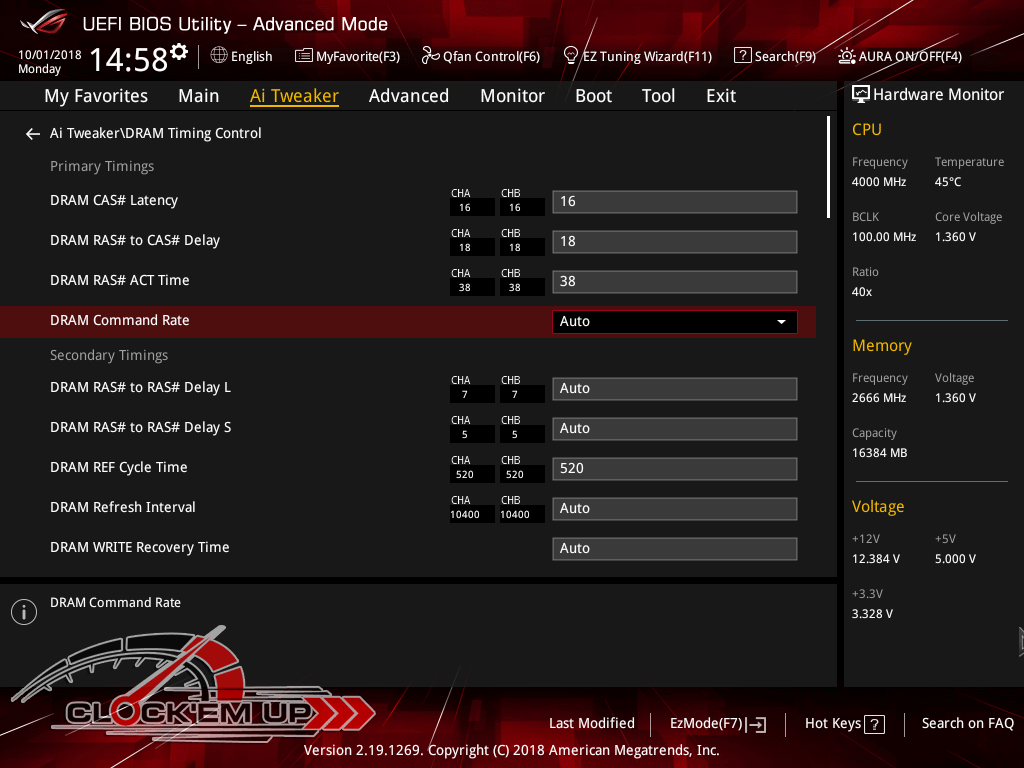

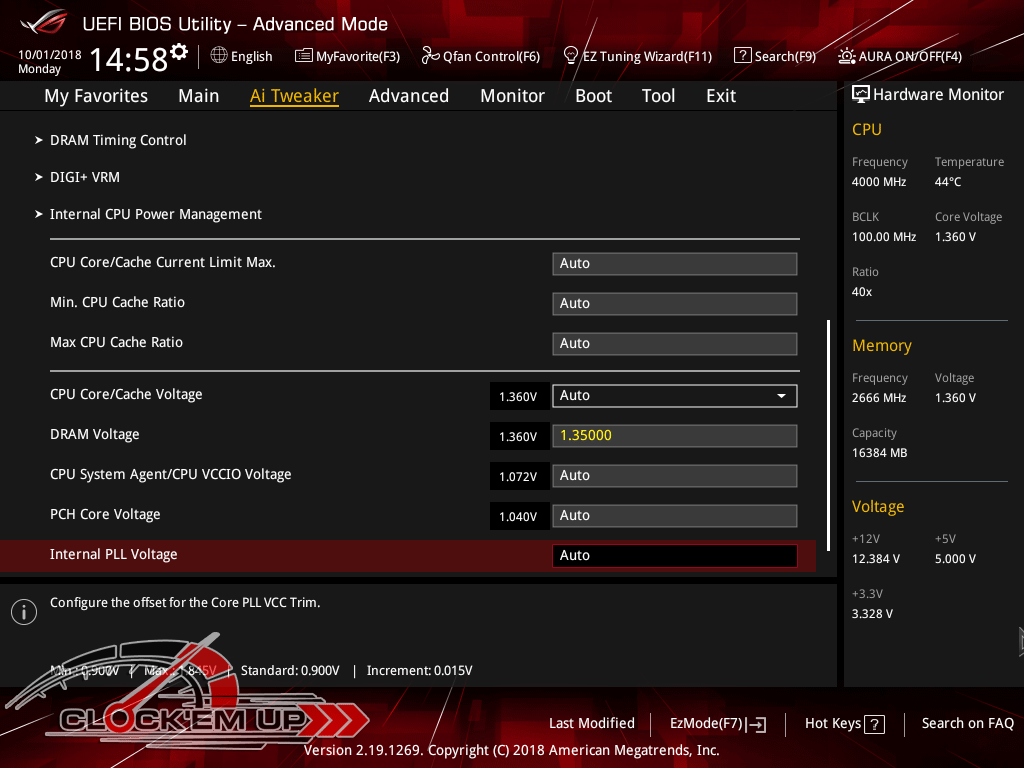

และนี่ก็เป็นหน้าตาของ UEFI BIOS ของเมนบอร์ดรุ่นนี้ที่เราเก็บภาพมาให้ชมกันครับ





Benchmark

     เอาล่ะครับ เนื่องด้วยว่าเมนบอร์ดรุ่นนี้ไม่รองรับการ Overclock ใดๆ ดังนั้นเราจึงต้องขอนำเสนอผลการทดสอบเชิงเสถียรภาพกับ Benchmark ต่างๆ ด้วยความเร็วของ CPU แบบเดิมๆ และความเร็วแรม DDR4-2666Mhz CL16-18-18-38 2T ตามค่า Native ของ CPU รุ่นนี้แล้วกันนะครับ รวมๆ แล้วก็เสถียรภาพดีครับ ไม่มีอะไรผิดสังเกตุ สามารถใช้งานได้อย่างมีเสถียรภาพกับ Hardware ที่เรานำมาต่อใช้งานได้ดี เหมาะสำหรับผู้ที่ไม่ต้องการ Overclock ใดๆ  เน้นประกอบเสร็จพร้อมใช้งาน…

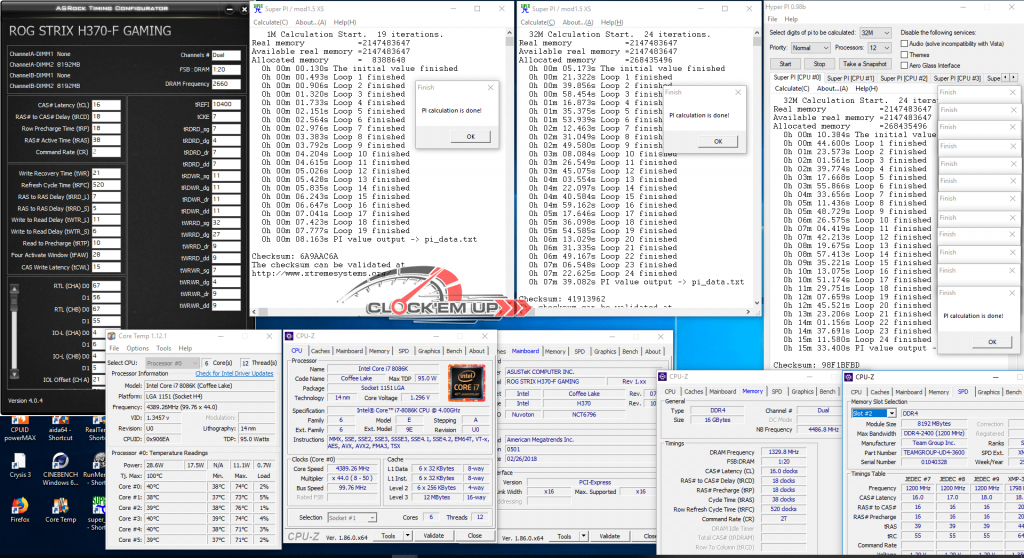

Super Pi



AIDA64 Cache & Memory Benchmark



x264 FHD Benchmark



FryRedner x64

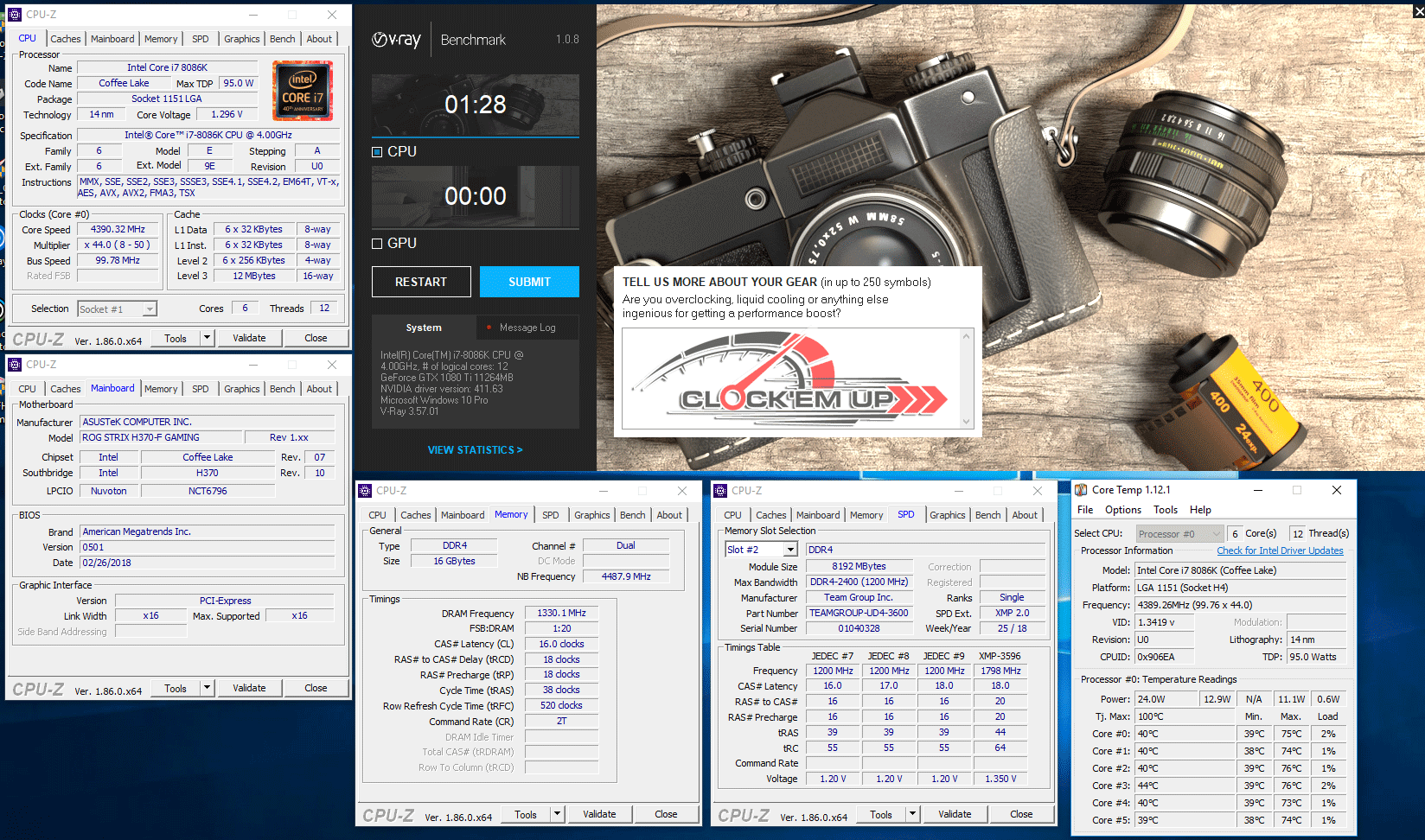

Vray Benchmark



Cinebench R15



Geekbench 4



Realbench V2.56



3DMARK Fire Strike



3DMARK Time Spy



Conclusion.

     ก็เรียบร้อยไปแล้วนะครับสำหรับการรีวิวแนะนำเมนบอร์ด ROG STRIX H370-F GAMING ตัวนี้ที่ไม่เน้นเรื่องของการ Overclock เพราะด้วยข้อจำกัดของชิปเซ็ต Intel H370 Chipet จึงทำให้มันเหมาะกับผู้ใช้งานทั่วไปเสียมากกว่า….  แต่อย่างน้อยก็ถือว่าเป็นตัวรองมาจากรุ่นพี่อย่าง ROG STRIX Z370-F GAMING ที่จะรองรับการ Overclock อย่างเต็มสูบ ดังนั้นผมแนะนำว่าผู้ที่เช่นเมนบอร์ด H370 ก็ควรเลือกใช้งานร่วมกับ CPU non-K Series ก็พอแล้ว เพราะมัน OC ไม่ได้ เพียงแต่รีวิวฉบับนี้ เราไม่มี CPU Non-K ใช้สำหรับทดสอบเพียงเท่านั้นครับ

     ส่วนเรื่องเทคโนโลยีใหม่ๆ อย่างเช่นรองรับ M.2 Socket ได้ถึง 2 ช่อง (NVMe Support) โดยช่องแรกจะรองรับ M.2 PCIe3.0 x2 SSD และแบบ SATA SSD ได้ทั้งสองแบบพร้อมกับ Heatsink ระบายความร้อน M.2  ส่วนอีกช่องรองรับแค่ PCIe3.0 x4 SSD ได้อย่างเดียว รวมถึงรองรับการต่อใช้งานร่วมกับ Intel Optane Memory ได้เป็นที่เรียบร้อยแล้ว, ช่อง SATA3.0 6Gb/s ก็มีมาให้ทั้งหมด 6 ช่องรองรับการต่อใช้งานแบบ RAID 0, 1, 5 และ 10, ระบบเสียงไม่แพ้เมนบอร์ดรุ่นใหญ่ด้วย SupremeFX 8CH-HD พร้อมชิป S1220A Audio Codec, ระบบแสงสีก็จัดเต็มด้วย ASUS AURA Sync ที่มาพร้อมกับ RGB Header 12V 4Pin อีกหนึ่งช่อง, USB3.1 Gen2 ก็มีให้ใช้งานทั้งแบบ Type-C และ Type-A ด้านหลัง Back I/O ของเมนบอร์ด และยังเป็นแบบ Pre-Mounted Back I/O อีกด้วย สะดวกเวลาประกอบเข้า Case, ส่วนเรื่องของ LAN ก็ใช้ของดี Intel gigabit LAN I219-V กันเลยทีเดียว….

อย่างไรแล้วก็ขอฝากสาวก ROG พิจารณาเมนบอร์ด STRIX H370-F GAMING ตัวนี้ไว้กันด้วยนะครับ  และอย่าลืมว่าเมนบอร์ดรุ่นนี้ ก็ยังรองรับ CPU Intel Gen.9 รุ่นใหม่ได้นะครับ เพียงแค่ Update BIOS รอได้เลย
