รีวิว ROG CROSSHAIR VIII IMPACT ฉบับเต็ม

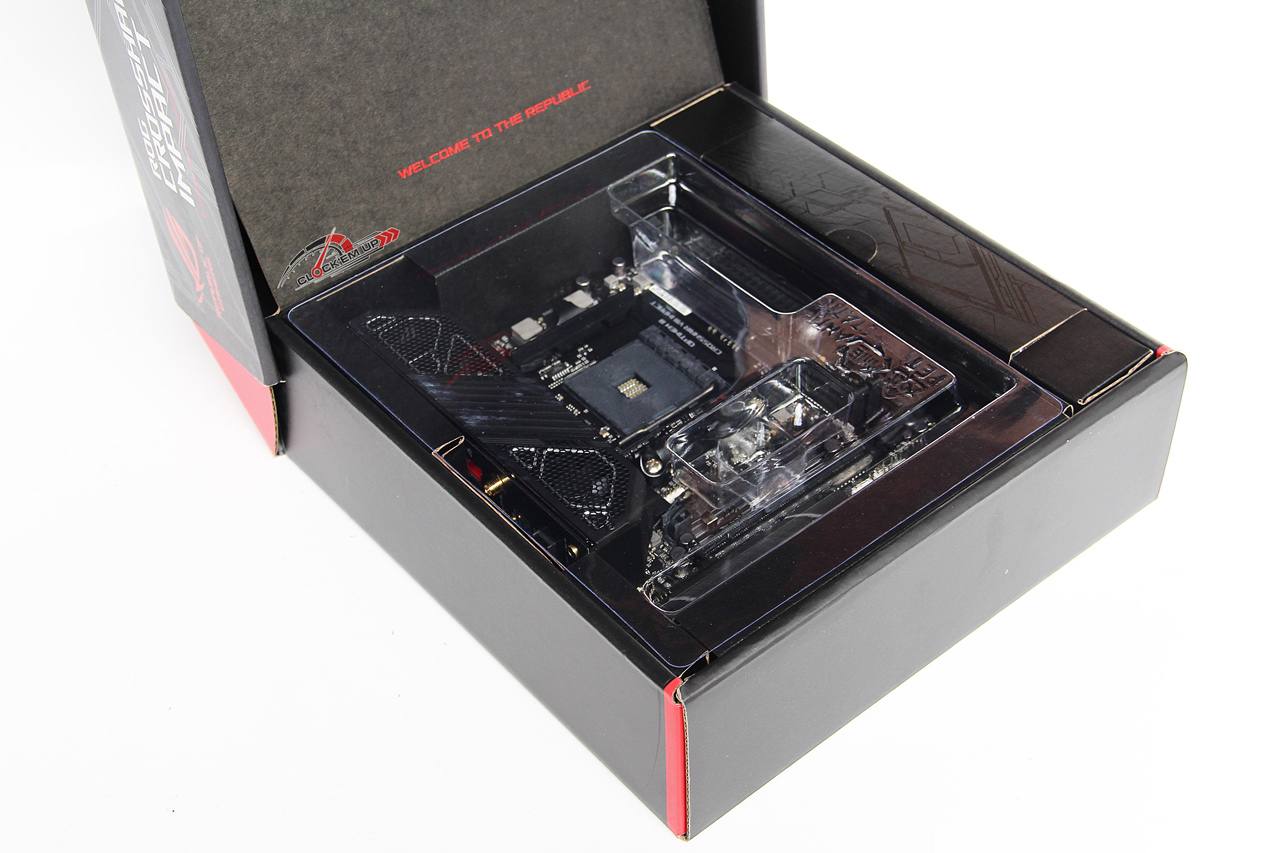

มาดูกล้อง Package ของเมนบอร์ด ROG CROSSHAIR VIII IMPACT ตัวนี้กันเลยดีกว่าครับกับ กล่องใบเล็กๆ ไม่ใหญ่มากเท่าไร…

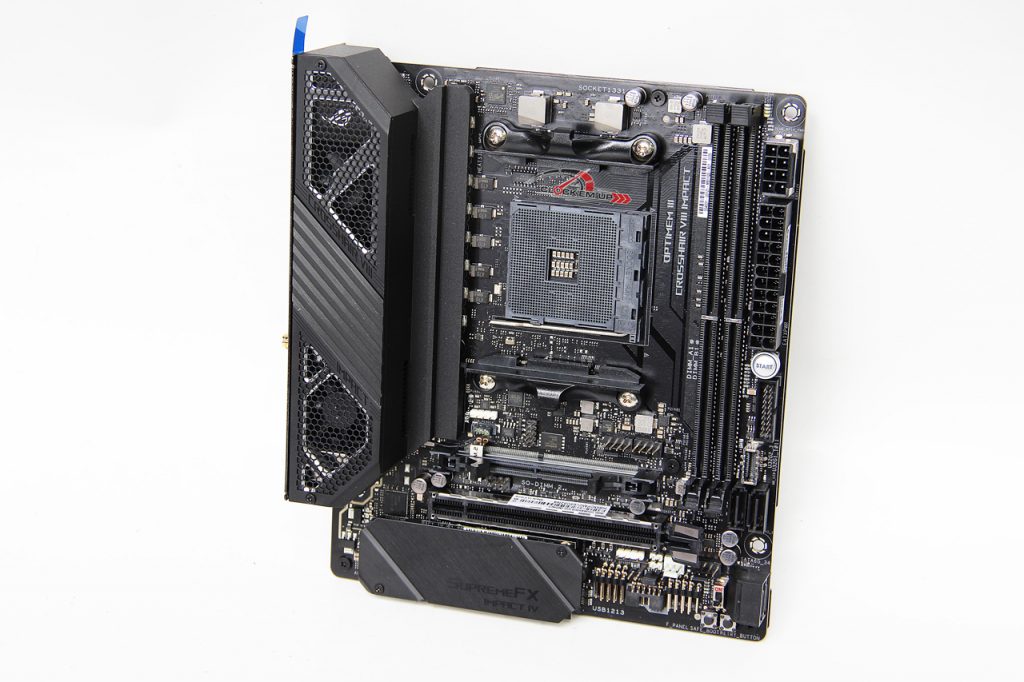

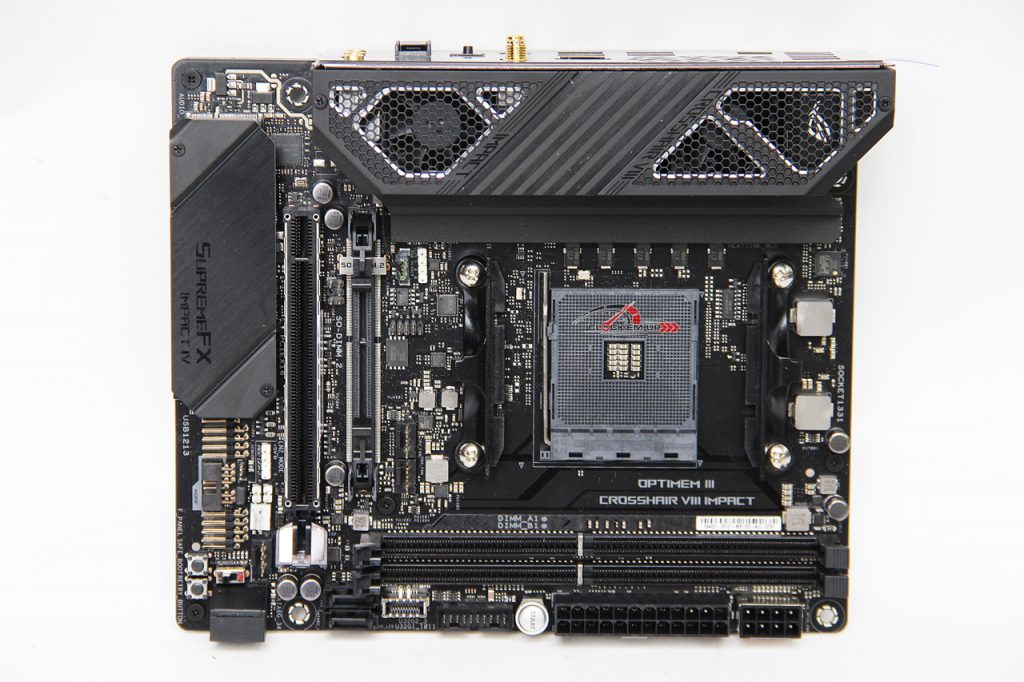

     นี่คือหน้าตาของ ROG C8I ที่จะมาพร้อมกับขนาดเมนบอร์ด Mini-DTX ที่ออกแบบมาได้อย่างดุดันมากๆ เลยทีเดียว ด้วย Heatsink ระบายความร้อนภาคจ่ายไฟและชิป AMD X570 ที่ใช้งานร่วมกัน และยังออกแบบให้เป็นตัว Cover Back I/O + พัดลมระบายความร้อนด้านในอีกจำนวน 2 ตัว ครับ  ผมเชื่อว่าหลายๆ ท่านต่างสงสัยแน่นอนว่า ชิปเซ็ต AMD X570 อยู่ตรงไหน ???

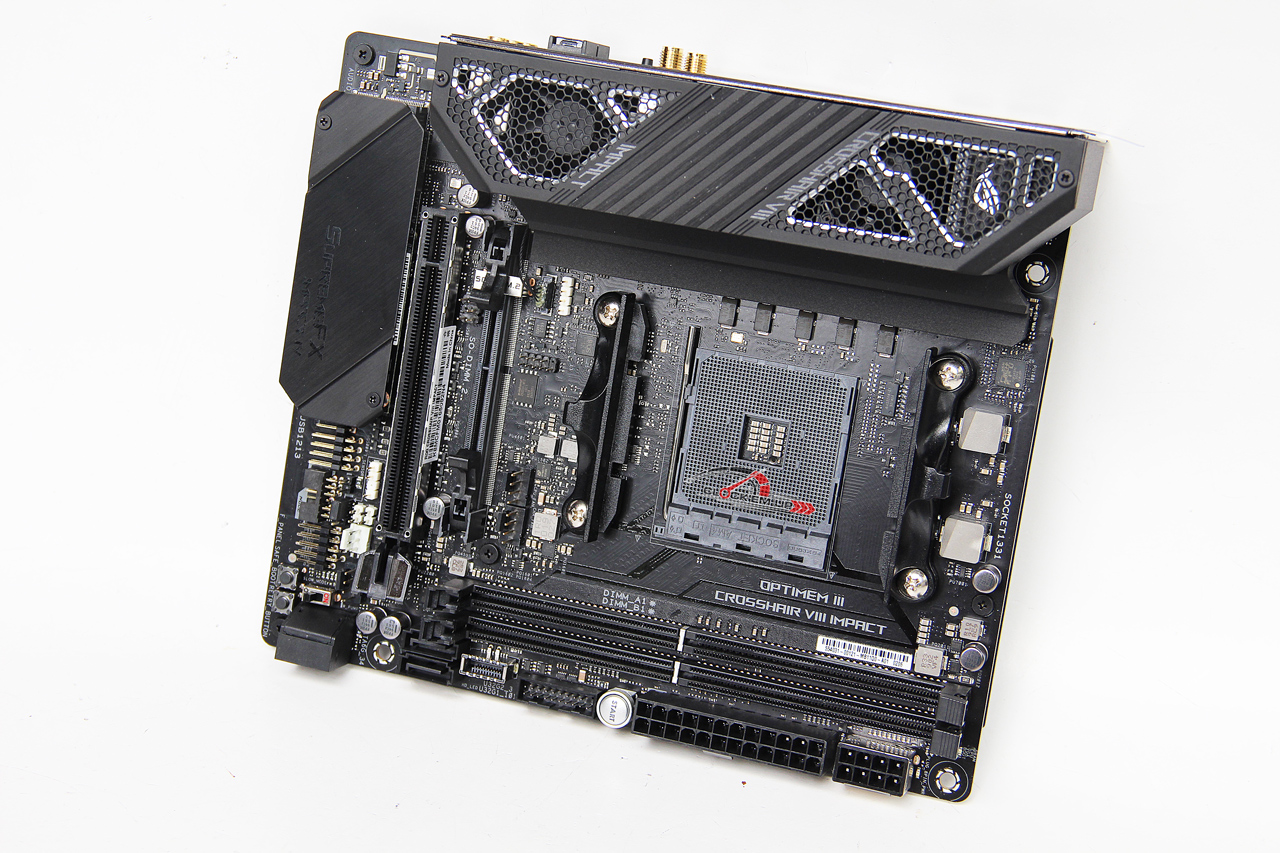

เมนบอร์ดรุ่นนี้ออกแบบมาให้ต่อใช้งานร่วมกับ CPU AMD Socket AM4 ได้ทั้ง Ryzen Gen.2 และ Ryzen Gen.3 รุ่นใหม่ล่าสุดทุกโมเดล

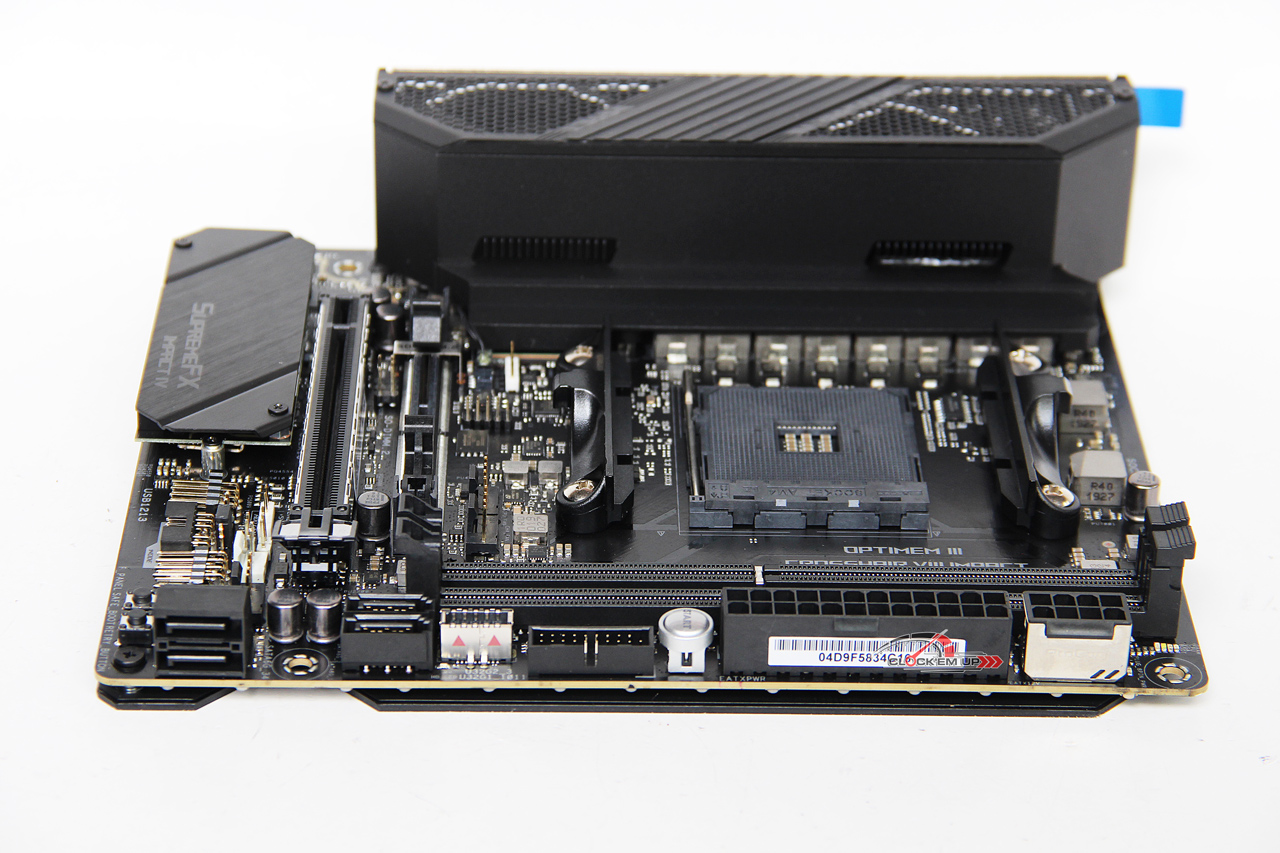

บริเวณจุดเสียบ Power Connector บอร์ดทั้ง ATX-24 Pin และชุดจ่ายไฟเลี้ยงแก่ CPU 12V 8-Pin จำนวนหนึ่งชุดที่มีการครอบกรอบเห็นเสริมความแข็งแรงมาให้พร้อมกับเสา Pin ด้านในที่มีความหนาแน่นมากกว่าเดิม ช่วยให้การไหลผ่านของกระแสไฟนั้นทำได้ดีมากขึ้น ส่งผลให้การ Overclock ดีขึ้นไปด้วยนั่นเอง



     สามาารถติดตั้งร่วมกับแรม DDR4 แบบ Dual Channel จำนวน 2XDIMM ตั้งแต่ความเร็ว DDR4-2133Mhz ไปจนถึงแบบ OC ได้ในระดับ DDR4-4800Mhz กันเลยทีเดียว (โปรดเช็ค QVL List แรมในการรองรับด้วย) ส่วนขนาดความจุสูงสุดนั้นสามารถใส่ได้ถึง 64GB Max ร่วมกับแรมแบบ DC Module หรือ Double Capacity DRAM หรือแรมแะวละ 32GB x2 นั่นเองครับ  และอย่างลืมดูรายการรองรับแรมความเร็วต่างๆ ร่วมกับ Ryzen Gen.2 และ Ryzen Gen.3 ด้วยนะครับ

Memory Support :

3rd Gen AMD Ryzen™ Processors

  • 2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133MHz Un-buffered Memory

2nd Gen AMD Ryzen™ Processors

  • 4 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz Un-buffered Memory

2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors

  • 2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz Un-buffered Memory
  • Dual Channel Memory Architecture
  • * Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
  • * Double Capcity DRAM support depends on the DRAM models

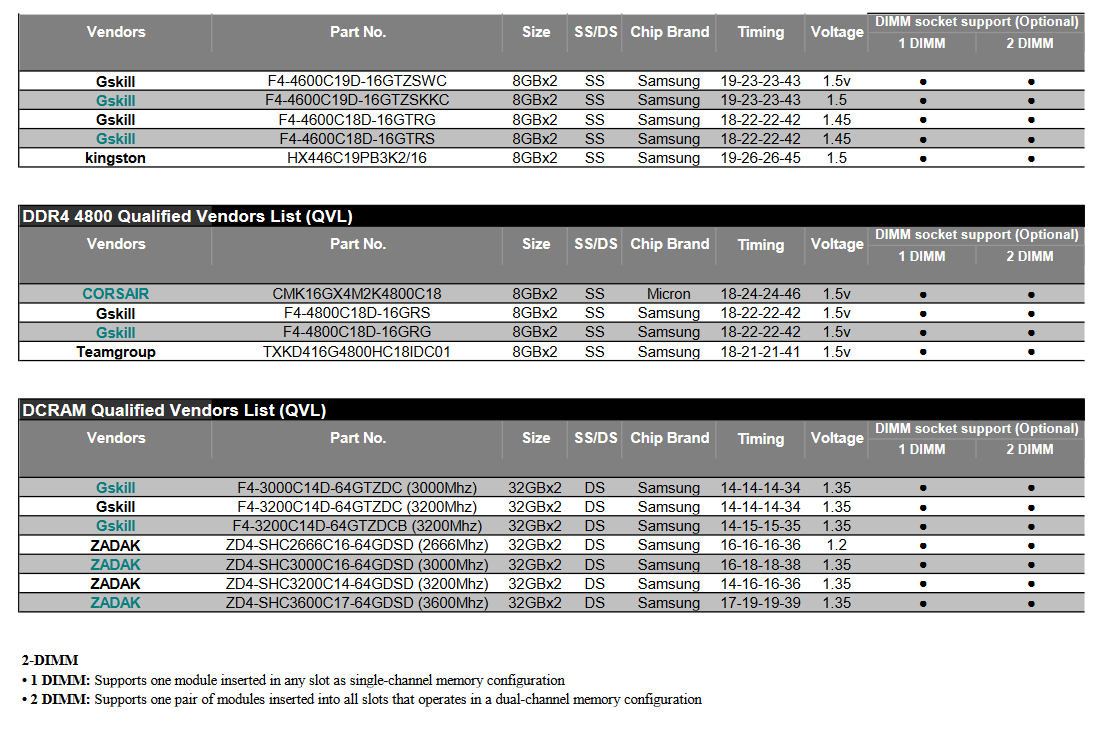

Memory DDR4 QVL List ที่ทดสอบผ่านร่วมกับเมนบอร์ดตัวนี้ที่ความเร็วแรมระดับ DDR4-4800Mhz พอจะมีมาใน list บ้างแล้วนะครับ ลองเช็คดูได้จากภาพด้านบนนี้เลย…

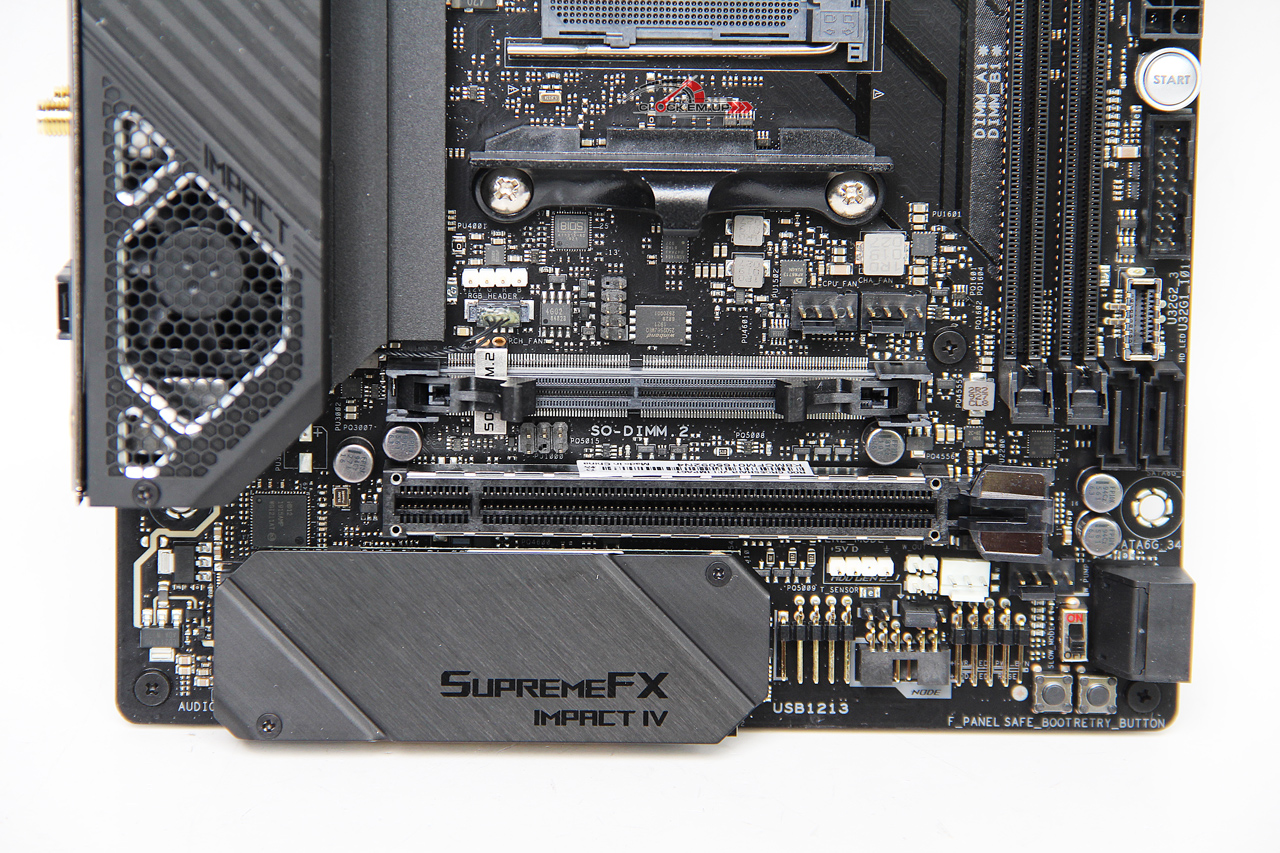

     บริเวณช่องเสียบ SATA3.0 6Gb/s นั้นมีทั้งหมด 4 ช่องด้วยกัน โดยจะเป็นแบบแนวนอนและแนวตั้งอย่างละ 2 ช่อง โดยทั้ง 4 ช่องรองรับการต่อใช้งานแบบ RAID 0, 1 และ 10 ส่วนทางด้าน M.2 PCIe4.0 x4 นั้นมีให้อีก 2 ช่องโดยจะต่อผ่านทางช่องเสียบพิเศษที่ทำขึ้นมาใหม่ เรียกว่า SO-DIMM.2 หรือการแปลงช่องเสียบของแรม SO-DIMM มาเป็น Interface ส่งข้อมูลของ M.2 แทนนั่นเอง (อย่าเอาแรม SO-DIMM มาเสียบนะครับ ไม่สามารถใช้งานได้ เพราะเขาออกแบบมาพิเศษเพื่อ M.2 เท่านั้น)

Storage Support :

3rd Gen AMD Ryzen™ Processors :

  • 1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support

2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :

  • 1 x M.2_2 socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)

AMD X570 chipset :

  • 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
  • 4 x SATA 6Gb/s port(s),
  • Support Raid 0, 1, 10



ช่องเสียบ PCIe4.0 x16 นั้นจะมีมาให้ 1 ช่องเท่านั้น โดยยังสามารถต่อใช้งานร่วมกับอุปกรณ์เก่าอย่าง PCIe3.0 x16 ได้เหมือนเดิม ไม่ต้องกังวลครับ

Expansion Slot :

3rd Gen AMD Ryzen™ Processors

  • 1 x PCIe 4.0 x16 (x16 mode)

2nd Gen AMD Ryzen™ Processors

  • 1 x PCIe 3.0 x16 (x16 mode)

2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors

  • 1 x PCIe 3.0 x16 (x8 mode)

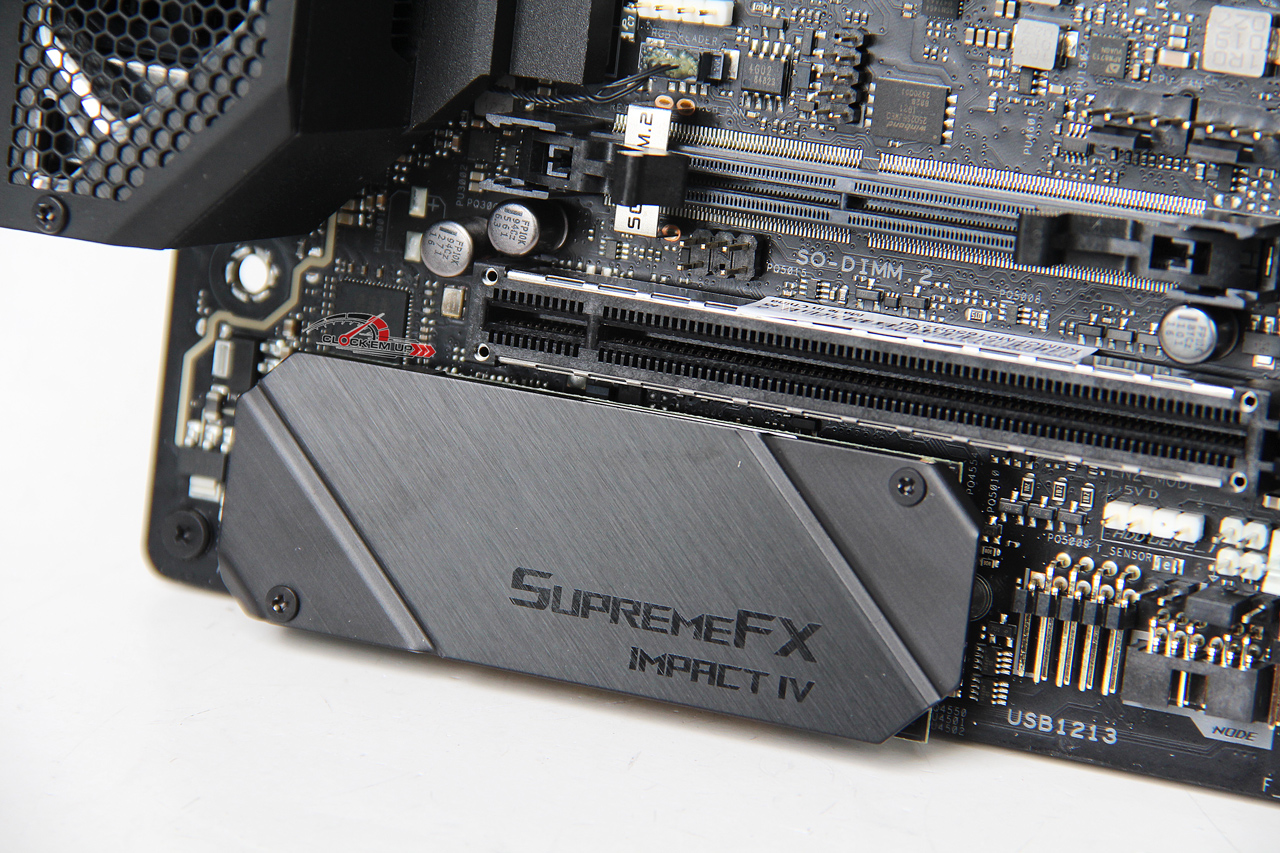

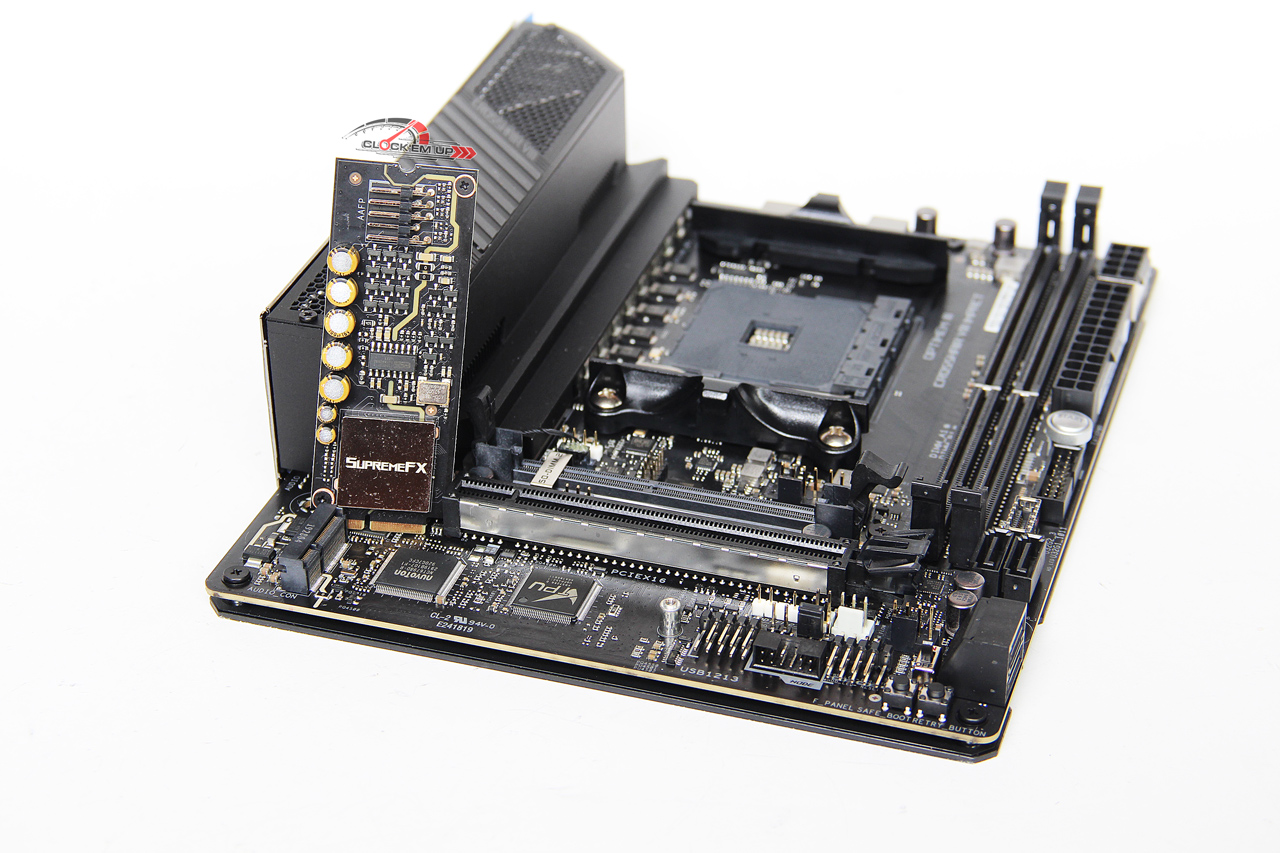

ระบบเสียงนั้นเป็น ROG SupremeFX Impact IV ซึ่งน่าจะยังคงใช้ชิปเสียงจากทาง Realtek ALC S1220 รุ่นพิเศษ + ESS ES923P DAC  32-Bit/192kHz Playback

Audio Feature :

  • ROG SupremeFX 8-Channel High Definition Audio CODEC S1220
  • Impedance sense for front and rear headphone outputs
  • Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
  • High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
  • SupremeFX Shielding Technology
  • ESS® ES9023P
  • Supports up to 32-Bit/192kHz playback
  • Sonic Studio III + Sonic Studio Virtual Mixer
  • DTS® Sound Unbound
  • Optical S/PDIF out port(s) at back panel
  • Sonic Radar III
  • Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.

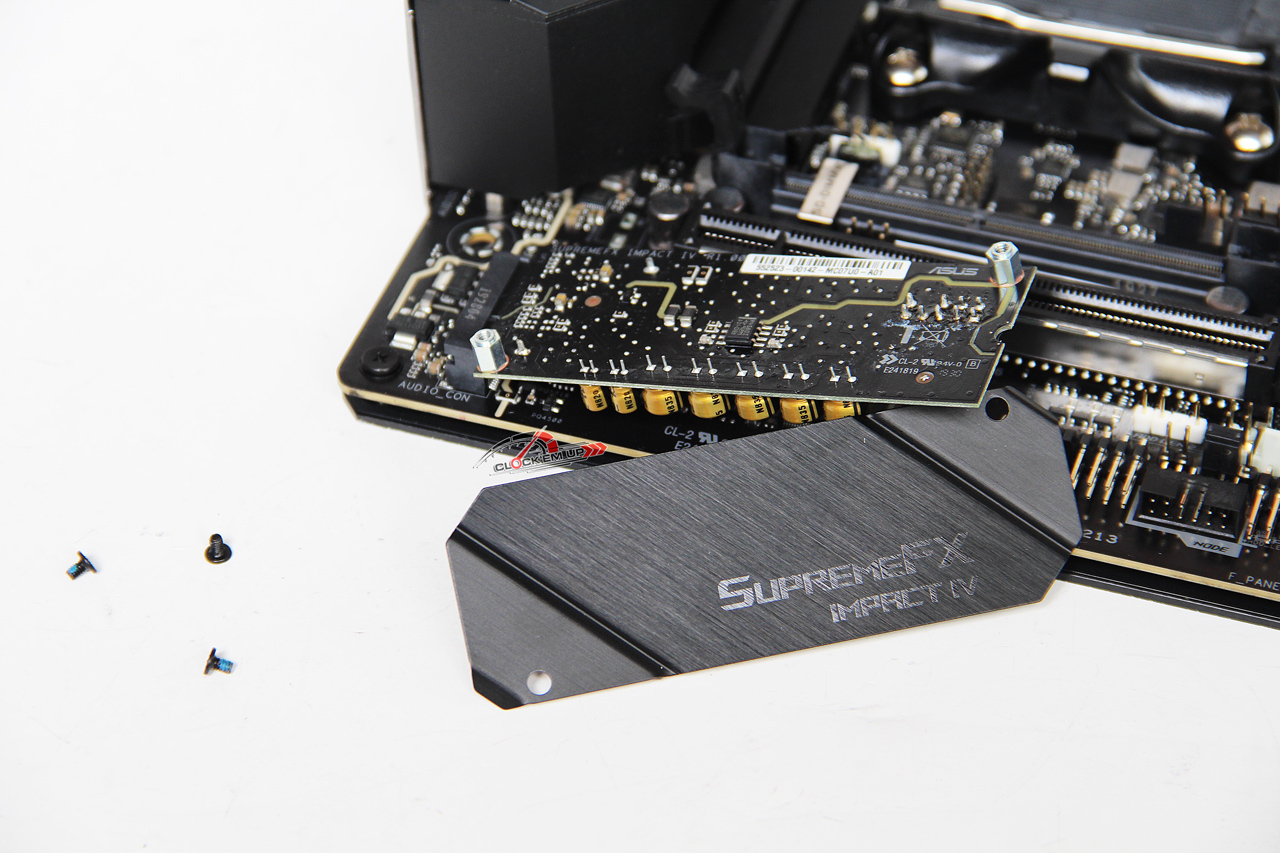

เมื่อเราถอดตัว Cover ของ SupremeFX ออกก็จะพบว่าตัวมันเองจะต่อผ่านทาง Interface mini PCIe นั่นเองครับ



     บริเวณจุดเสียบ NODE ที่เอาไว่ต่อเชื่อมการควบคุม Feature ใหม่ๆ จากทาง ASUS และบริเวณปุ่มกด Safe_Boot และ Retry_Button + Switch Slow Mode จะอยู่รวมกันบริเวณด้านล่างของเมนบอร์ด ส่วนปุ่ม Power Swtich นั้นอยู่บริเวณกลางเมนบอร์ด ใกล้ๆ กับช่องเสียบ ATX-24 Pin Connector และปุ่ม Reset จะถูกย้ายไปอยู่ด้านหลังของ Back I/O Panel ใกล้ๆ กับ Debug Post ครับ
