Antec Mercury RGB 120 AIO CPU Cooler Review

       สวัสดีครับ วันนี้เราชุดระบายความร้อนด้วยน้ำแบบสำเร็จรูปจากค่าย Antec มาแนะนำกันอีกหนึ่งรุ่น นั่นคือเจ้า Mercury RGB 120 All-In-One Liquid CPU Cooler นั่นเองครับ โดยรุ่นนี้มีจุดเด่นที่สามารถแสดงแสงสีบนตัว Block และพัดลมได้แบบ RGB Color และยังรองรับการต่อใช้งานแบบ Sync กับเมนบอร์ดที่มีชั่วเสียบแบบ RGB +12V 4Pin Header ได้อีกด้วยครับ อย่างเช่น ASUS AURA Sync หรือ ASROCK RGB LED เป็นต้นครับ ส่วนรองรับการติดตั้งเข้ากับเมนบอร์ด Socket ต่างๆ ได้ก็ได้แก่ Intel Socket LGA-775, 115x, 1366, 2011-V3, 2066 ได้เป็นต้น ส่วนค่าย AMD นั้นก็สามารถติดตั้งได้กับ Socket FM1, FM2, FM2+, AM2 ไปจนถึง AM4   ส่วน Socket TR4 นั้นไม่ได้ให้มาในกล่องครับ ทาง Antec แนะนำให้ติดต่อทาง Distributor ผู้นำเข้าหากมีความต้องการใช้กับ AMD TR4 ครับ

Tech Spec. รายละเอียดทางด้านเทคนิค

Model Name Mercury120 RGB
Cooling Type Water cooling
Fan Dimensions 120 x 120 x 25 mm
Type PWM RGB LED Fan
Speed 900~1800 RPM ± 10%
Airflow 73.31CFM (2.021 m3/min)
Noise Level ≤ 36 dBA
Static Pressure 2.25 mm-H20
Lifespan 40,000 hours at 25°C Room, ambient 15-65% RH
Connector 4-Pin
Power Consumption 3.6W
Radiator Dimensions 154 x 119 x 27 mm
Material Aluminum
Pump Dimensions 80x 80x 60mm
Material PPS
Lifespan 50,000 hours at 25°C Room, ambient 15-65% RH
Connector 4-Pin RGB & SATA Power
Power Consumption 8.1W
Noise Level ≤26 dBA
Flow rate 3.5 L/Min
Socket Compatibility Intel LGA 2066 / 2011-V3 / LGA2011 / LGA1366 / LGA1156 / 1155 / 1151 / 1150 / 775
AMD TR4/ AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1
(For TR4 socket, please contact your regional distributors for more info.)
Warranty 5 Years
UPC# 0-761345-74012-8

Package Bundle

อุปกรณ์ Accessories ต่างๆ ที่แถมมากับตัวกล่องชุดน้ำ AIO ครับ ก็จะประกอบไปด้วยตัว AIO CPU Cooler, พัดลมขนาด 120mm. จำนวน 1 ตัวแบบ RGB, อุปกรณ์ในการติดตั้ง และชุดสายไฟต่อตัวปั้มและ RGB Cable + Controller RGB แยกสำหรับเมนบอร์ดที่ไม่มีที่ต่อ RGB Header



และนี่ก็คือตัวชุดน้ำ AIO หนือน้ำปิดตอนเดียวสำหรับระบายความร้อนแก่ CPU ซึ่งจะมาพร้อมกับตัว Block + Pump สำเร็จรูปที่ติดตั้งน้ำและตัวหม้อน้ำ Radiator ไว้พร้อมใช้งาน….



ตัว Block มีลักษณะเป็นทรงกลม หุ้มด้วยกรอบยางสีขาวนิ่มๆ อีก 1 ชั้น ข้อดีผมว่าน่าจะทำให้แสง RGB มาสะท้อนบนตัว Block ได้นั่นเอง

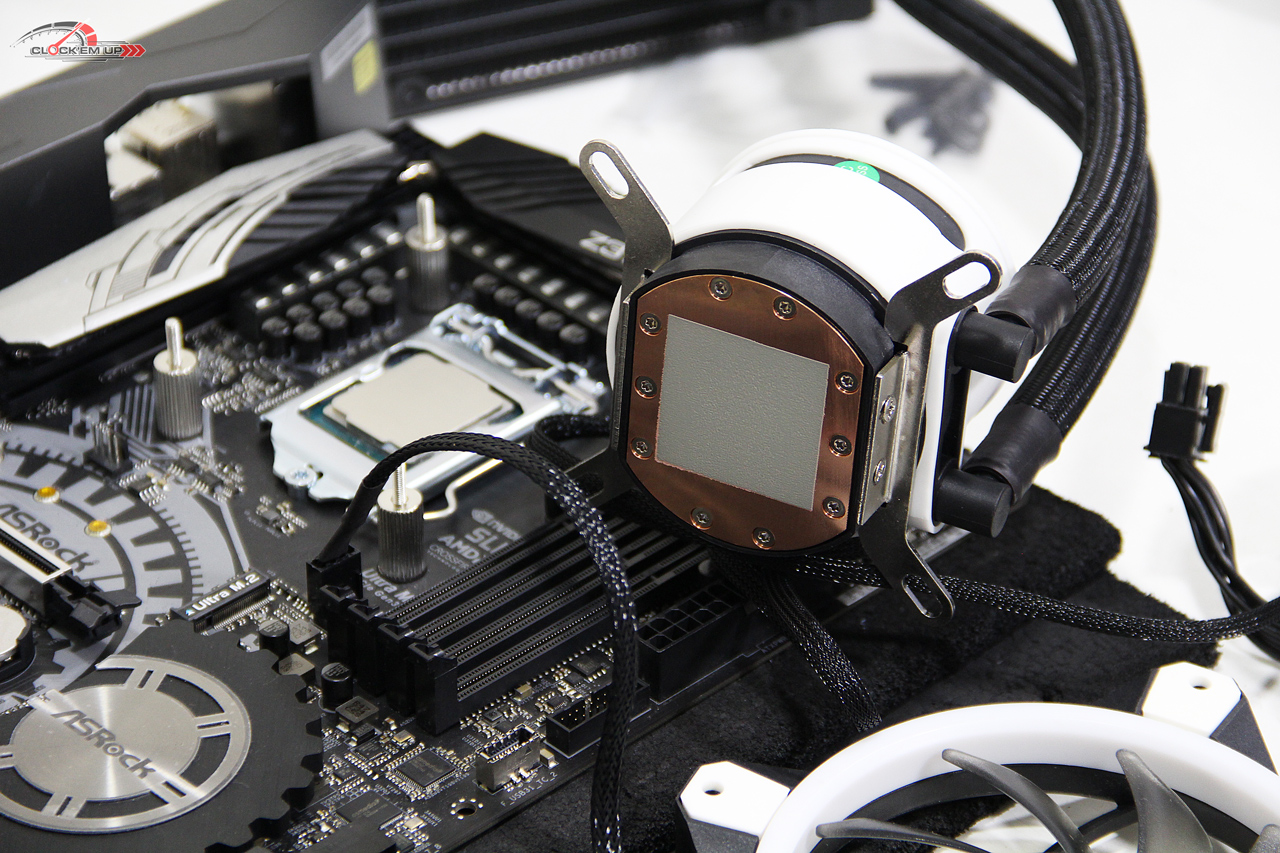

มีการฉาบซิลิโคนหรือ Thermal pad มาให้พร้อมประกอบเลยครับ



ตัวหม้อน้ำเป็นขนาด 120mm. หรือที่เรียกว่าแบบตอนเดียวมีขนาด 154 x 119 x 27mm ทำจากวัสดุอลูมิเนียม พ่นสีดำ



     ตัวพัดลมระบายความร้อนที่แถมมานั้น มีมาให้ 1 ตัวขนาด 120mm. แบบ RGB Color รอบการทำงานอยู่ที่ 900~1800 RPM ±10% โดยใช้ขั่วต่อแบบ 4-Pin PWM โดยมีค่า Air-Flow สูงสุดที่ 73.31CFM และเสียงรบกวนสูงสุดที่ ≤ 36dBA  โดยการออกแบบของตัวพัดลมนั้นจะใช้ใบพัดแบบ 9 ใบมีการออกแบบให้ปลายใบพัดโค้งเว้าเพื่อสร้างแรงอัดอากาศ และอายุของตัวพัดลมนั้นระบุไว้ว่าอยู่ที่ 40,000 ชั่วโมง



บริเวณด้านหลังของตัวพัดลมครับ



ถุงเก็บน๊อตยึดพัดลมและตัว Case ครับ



ถุงเก็บสายไฟต่างๆ ของชุดน้ำรุ่นนี้ครับ โดบประกอบไปด้วยสาย GRB Sync Cable, GRB Controller แยกสำหรับเมนบอร์ดที่ไม่มี RGB Header สามารถใช้ตัว Controller แยกนี้ควบคุมเรื่องแสงสี RGB ได้ และสายอีกหนึ่งชุดในด้านขวามือสุดนั้นคือสาย Power Line สำหรับเป็นไฟเลี้ยงให้กับตัว AIO Pump ซึ่งจะต่อเข้ากับสายไฟเลี้ยง SATA Molex ครับ



ตัวอย่างการต่อสายไฟ RGB ของตัว Pump + Fan เข้ากับชุด RGB Controller แยกครับ



ส่วนสายชุดนี้คือเอาไว้ต่อ RGB Header ลงเมนบอร์ดได้เลย โดนเป็นแบบ RGB +12V 4Pin Header ครับ



Installation

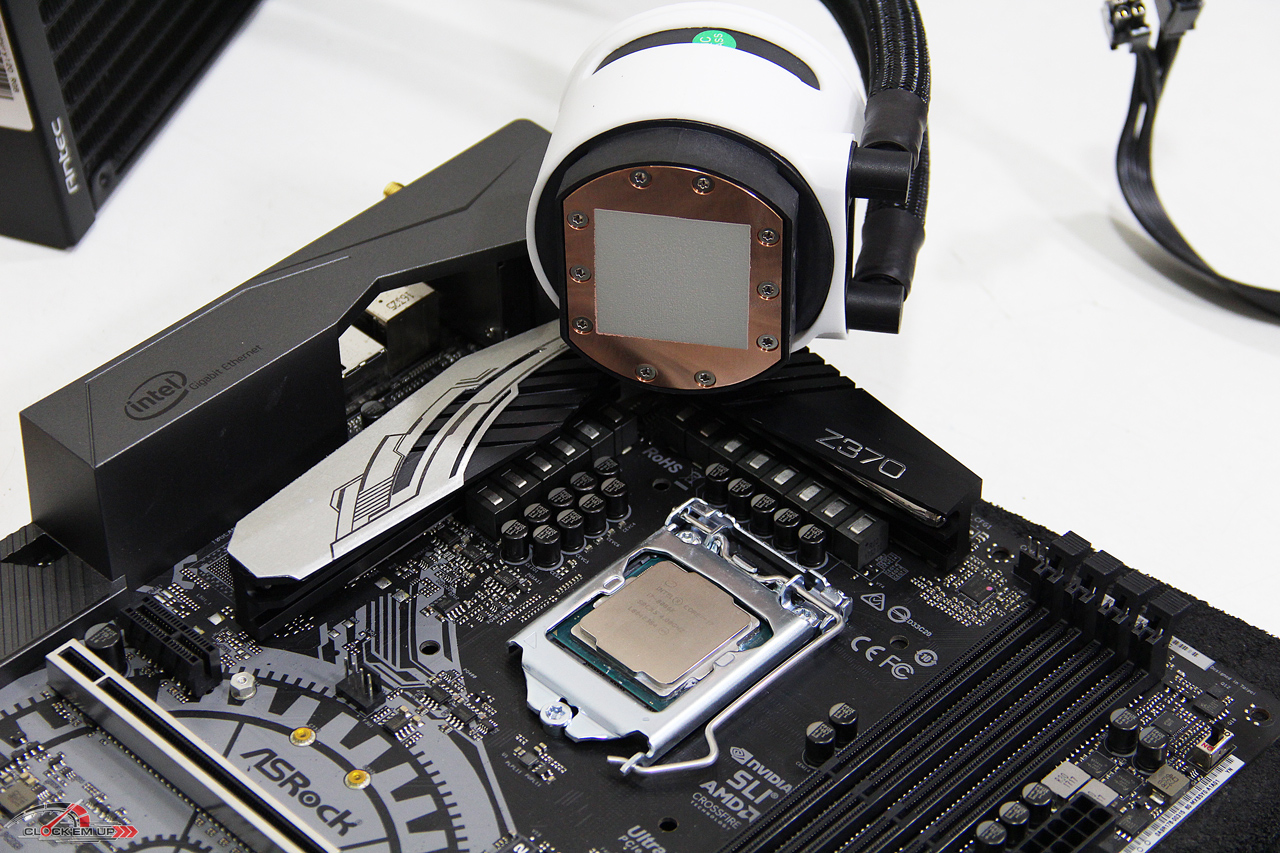

ส่วนขั้นตอนการประกอบนั้นก็ไม่ได้มีอะไรซับซ้อนมากครับ เริ่มตัวเอาตัว Block มาทำการติดตั้ง Clip Lock ของ Socket ที่เราต้องการจะติดตั้งก่อนเลยครับ โดยวันนี้เราจะติดตั้งเข้ากับเมนบอร์ด Socket LGA-1151

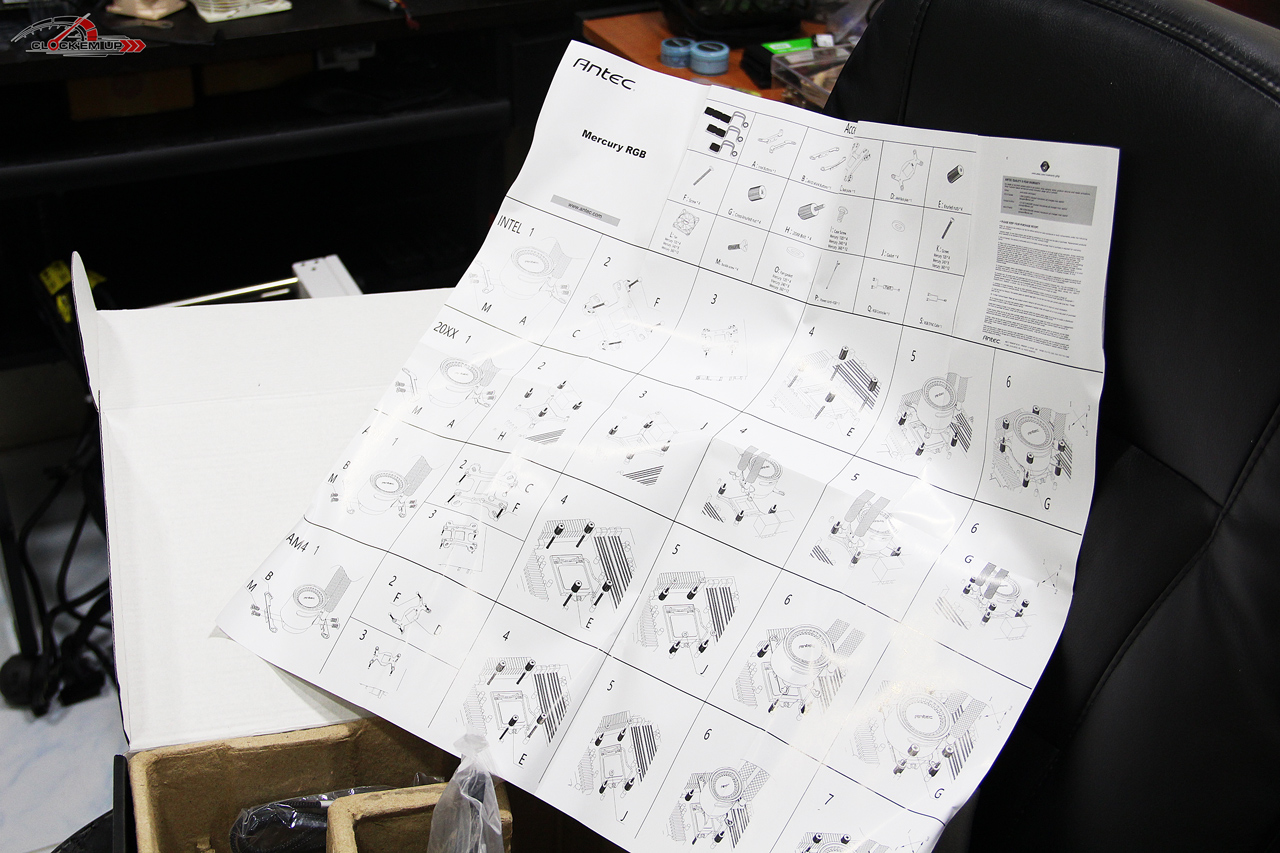

ถ้าไม่เข้าใจโปรดอ่านคู่มือก่อนเป็นอันดับแรกครับ บอกไว้อย่างละเอียด (Read Manual First !!!)



เอา Clip Lock ของ LGA-1151 มาติดตั้ง โดยจะใช้น็อตยึดข้างละ 2 ตัวครับ

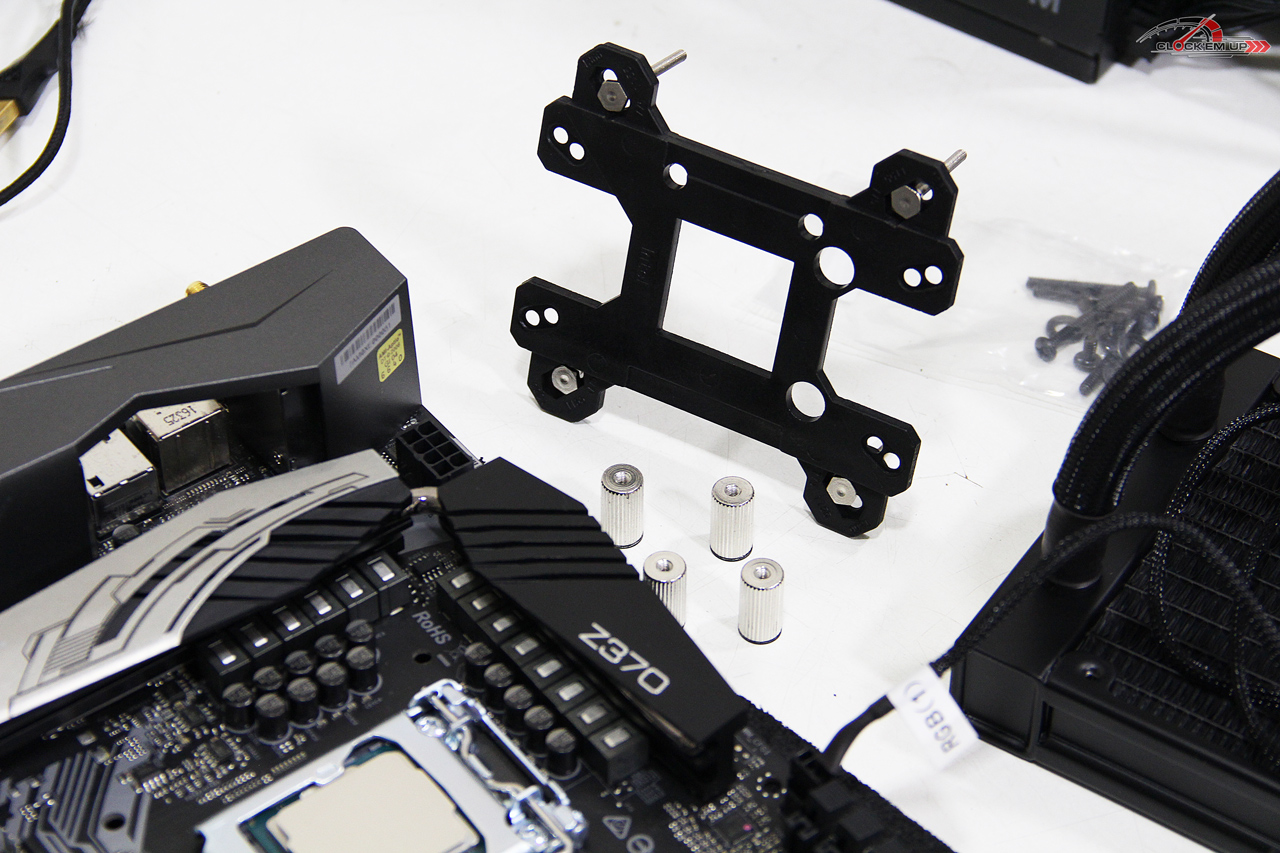

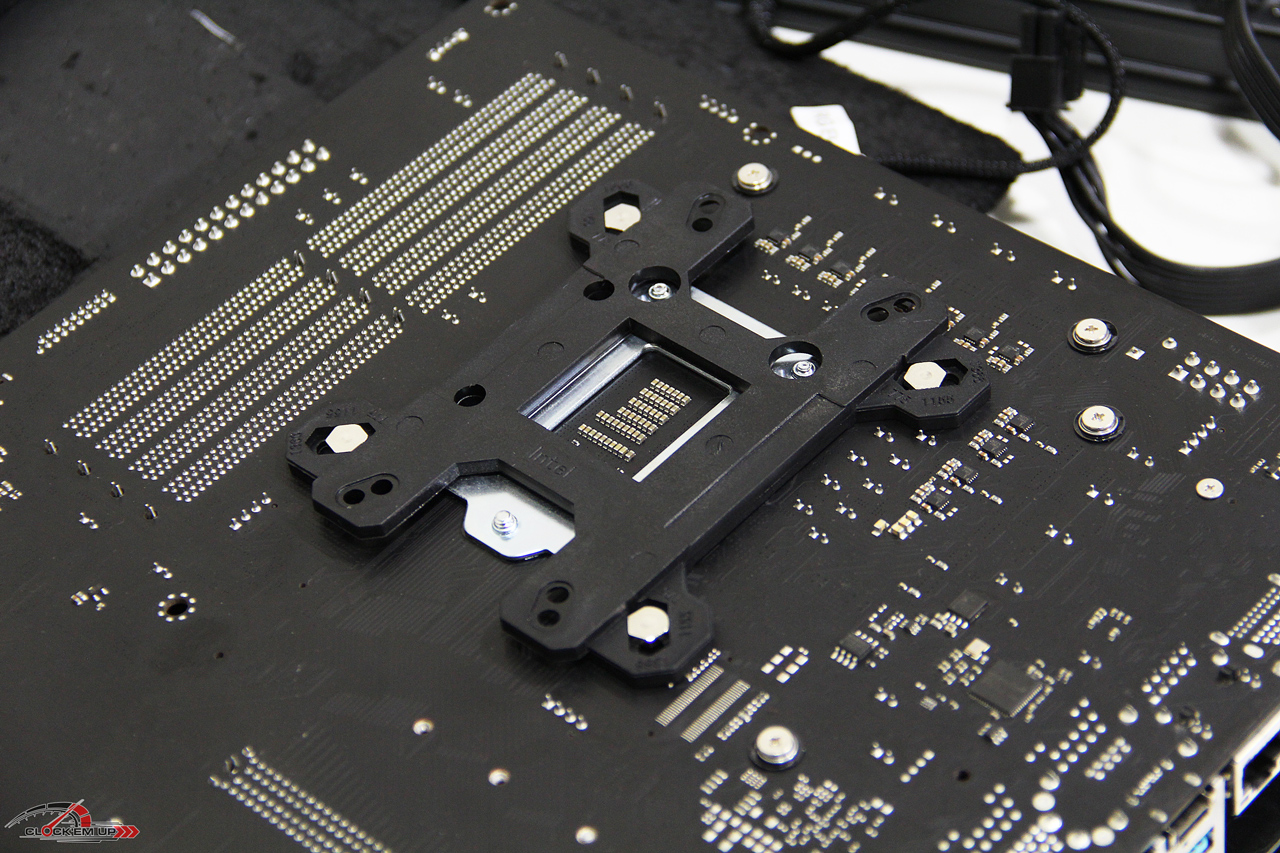

ประกอบ Black plate กันต่อเลยครับ โดยใส่ต่ำแหน่งของน็อตให้ถูกต้องตาม Socket ที่ต้องการติดตั้ง คือต่ำแหน่ง LGA-1151



ติดตั้งลงไปยังด้านหลังของเมนบอร์ด



จากนั้นติดตั้งชุดน็อตยึดด้านบนลงไปทั้ง 4 มุม



จากนั้นขันน็อตให้แน่นแค่นี้ก็เป็นอันเสร็จพิธีในการติดตั้งครับ

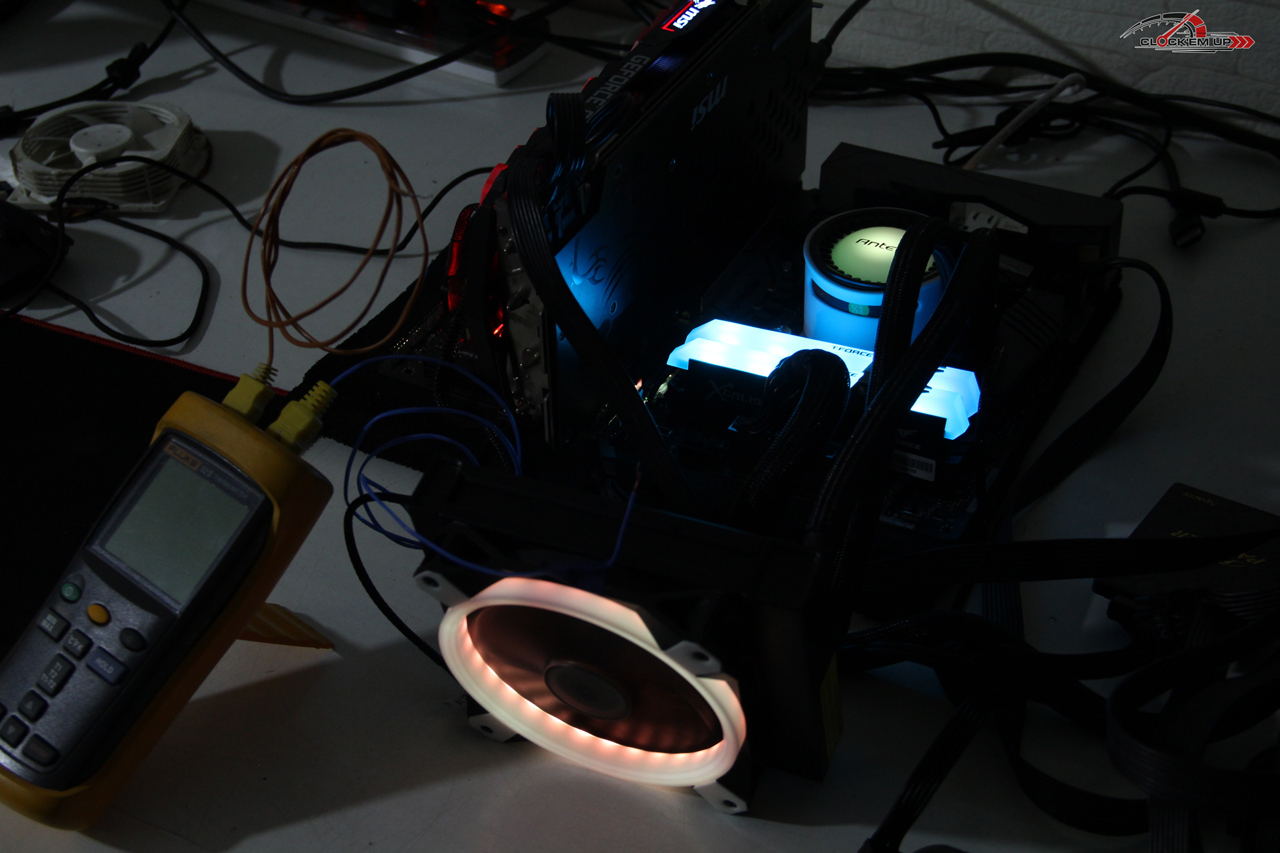

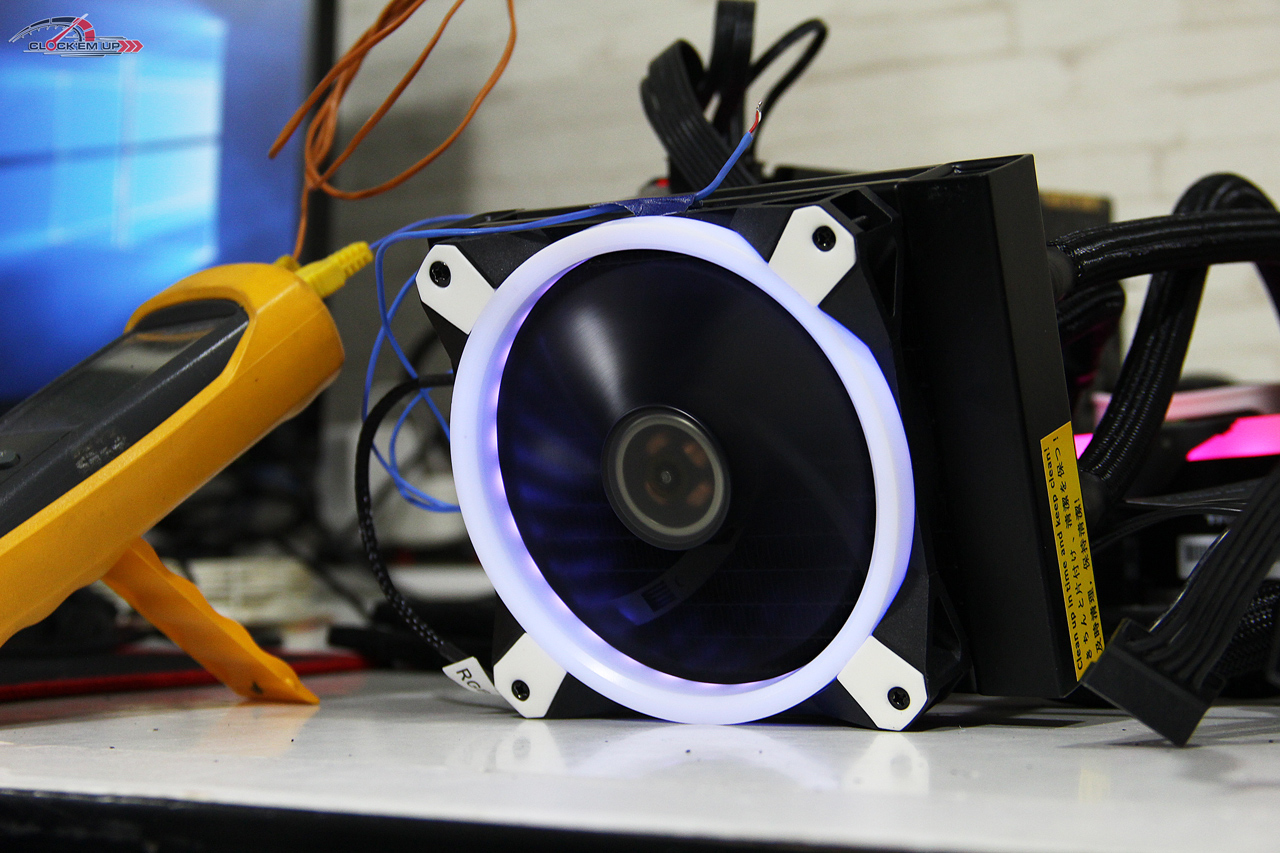

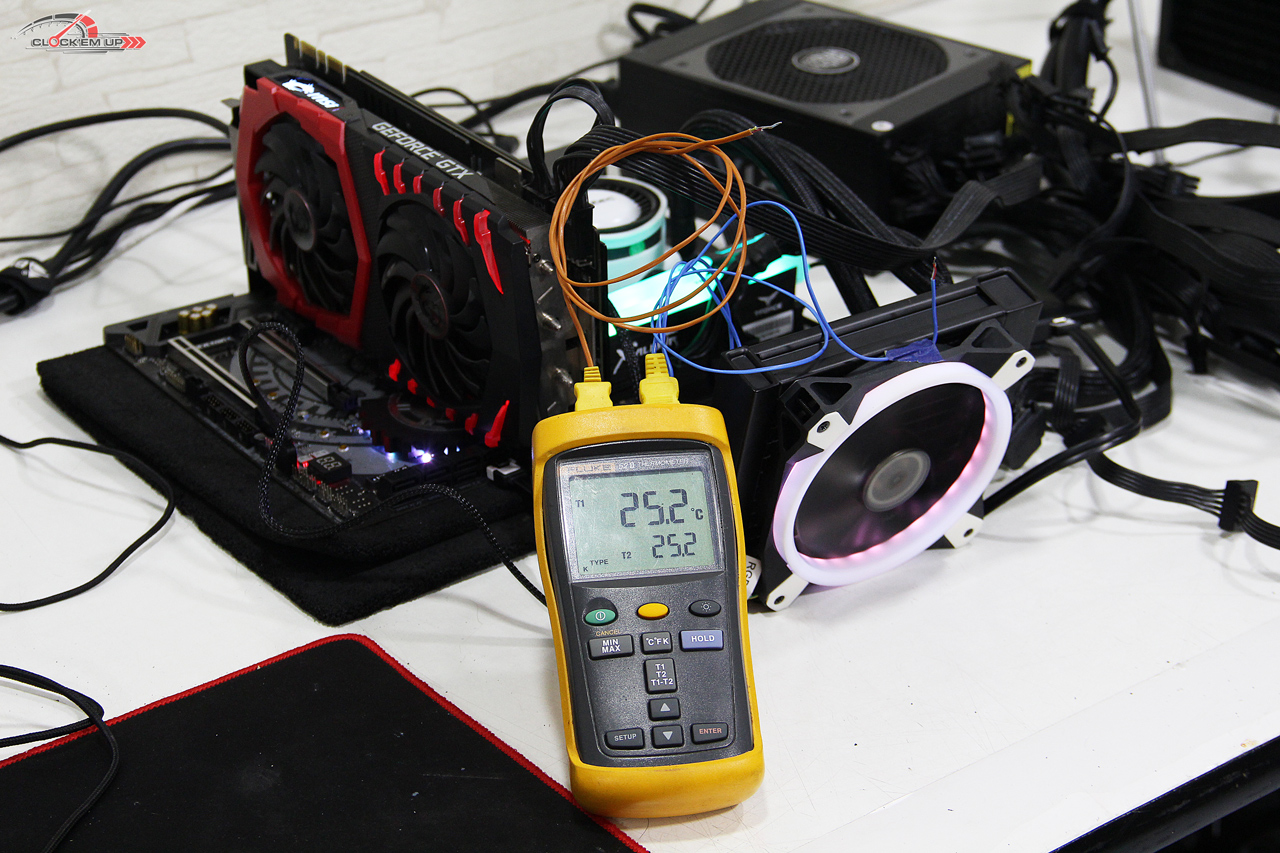

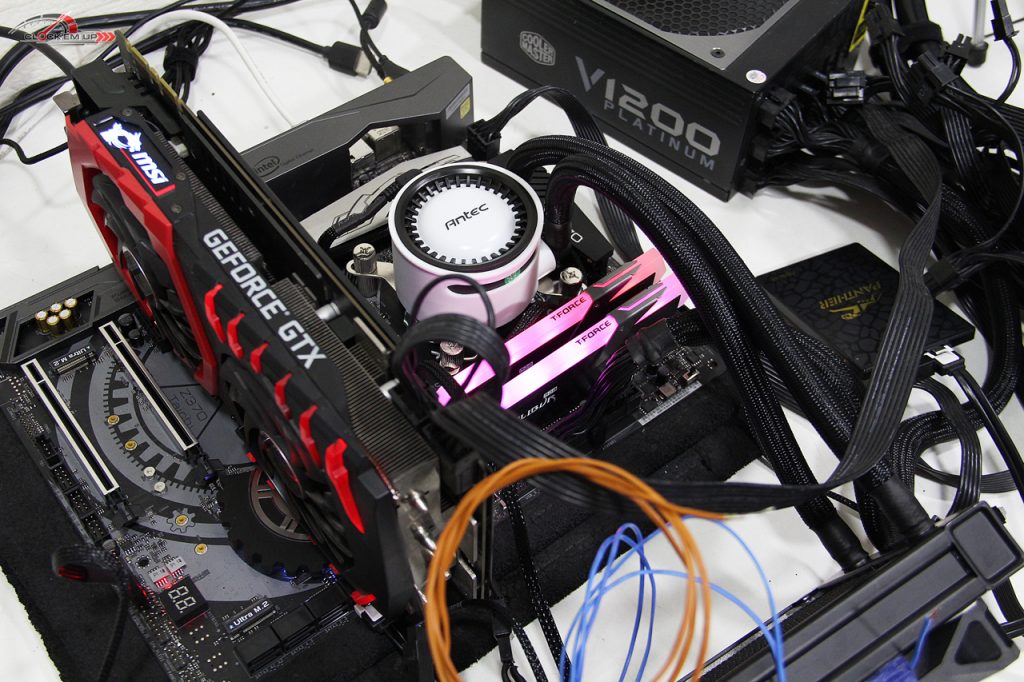

System Picภาพบรรยากาศในการทดสอบครั้งนี้ครับ โดยเราจะทดสอบในห้องแอร์อุณหภูมิ 24-25c องศาเซลเซียสตลอดการทดสอบครับ

Hardware Spec.

 CPU
Intel Core i7-8086K 6C/12T Coffeelake 14nm. (Delidded with Liquid Gallium)
 CPU Cooler – Antec Mercury RGB 120 AIO Cooler
be quiet! DARK ROCK PRO 4
– be quiet! DARK ROCK TF
– Noctua NH-D15
 Motherboard
 ASROCK Z370 Taichi  [Intel Z370]
 Memory
 T-Force Xcalibur RGB DDR4-3600 CL18 16GB-Kit
 VGA  MSI GTX1080 Ti GAMING X
 Hard Drive
 Apacer Phanter AS340 240GB x1 (OS Drive)
 PSU  CoolerMaster V1200 Platinum
 OS  Windows 10 Pro 64 bit [Last Update] 1803

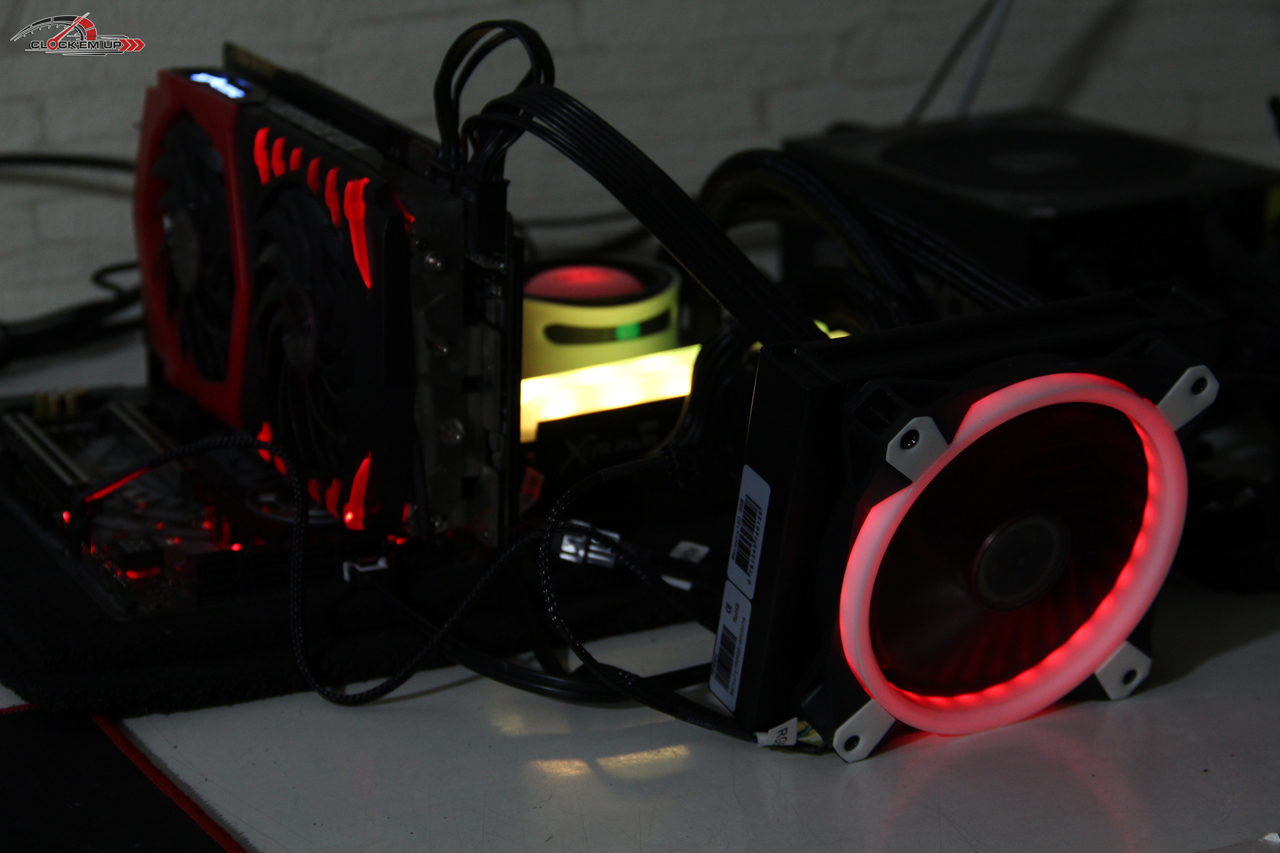

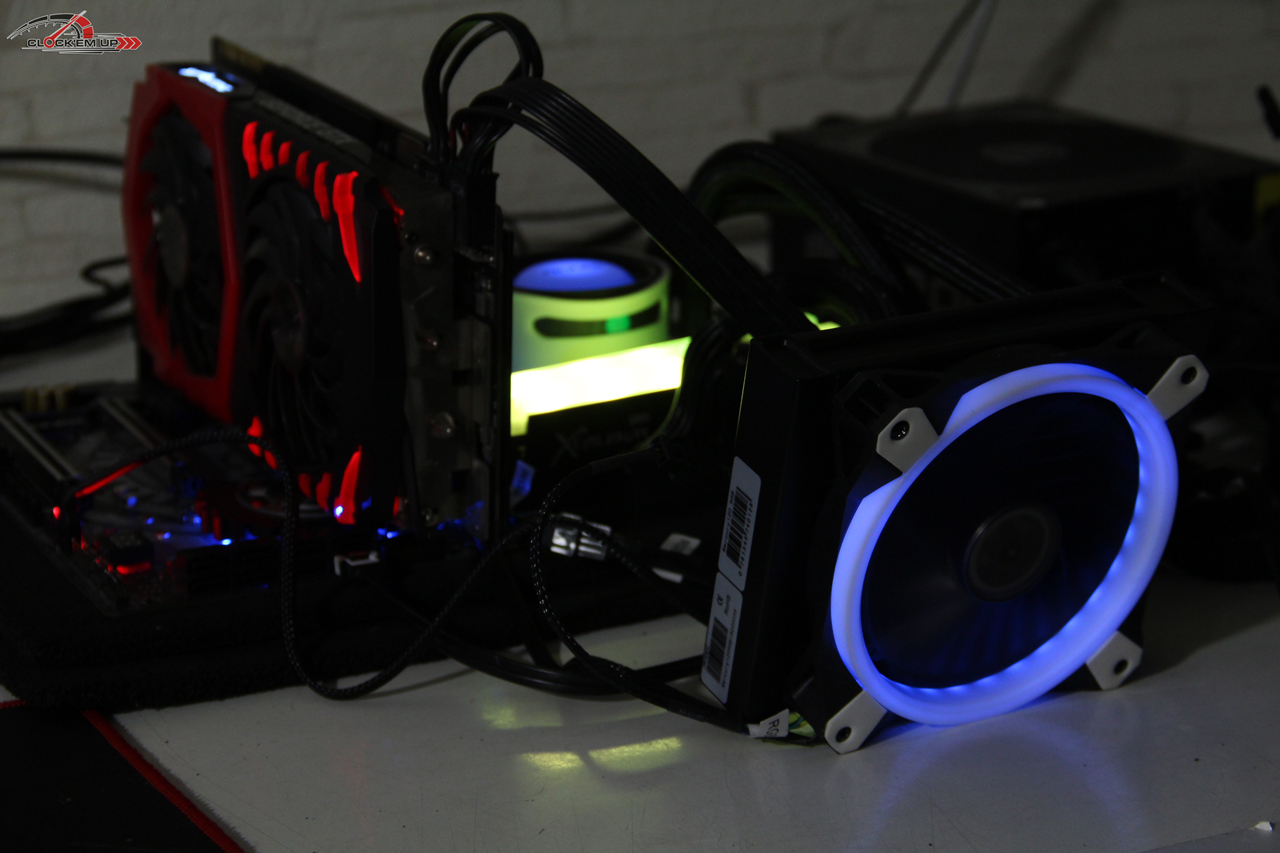

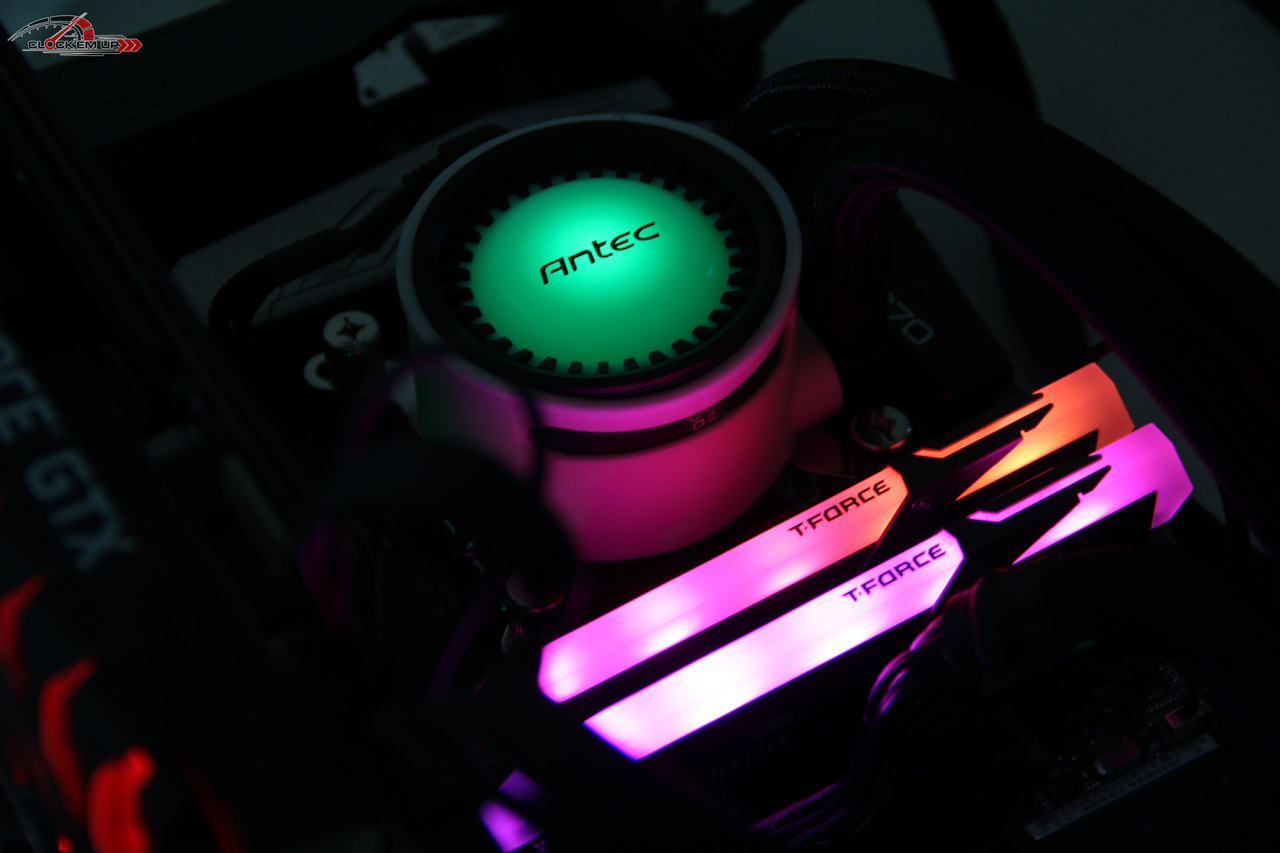

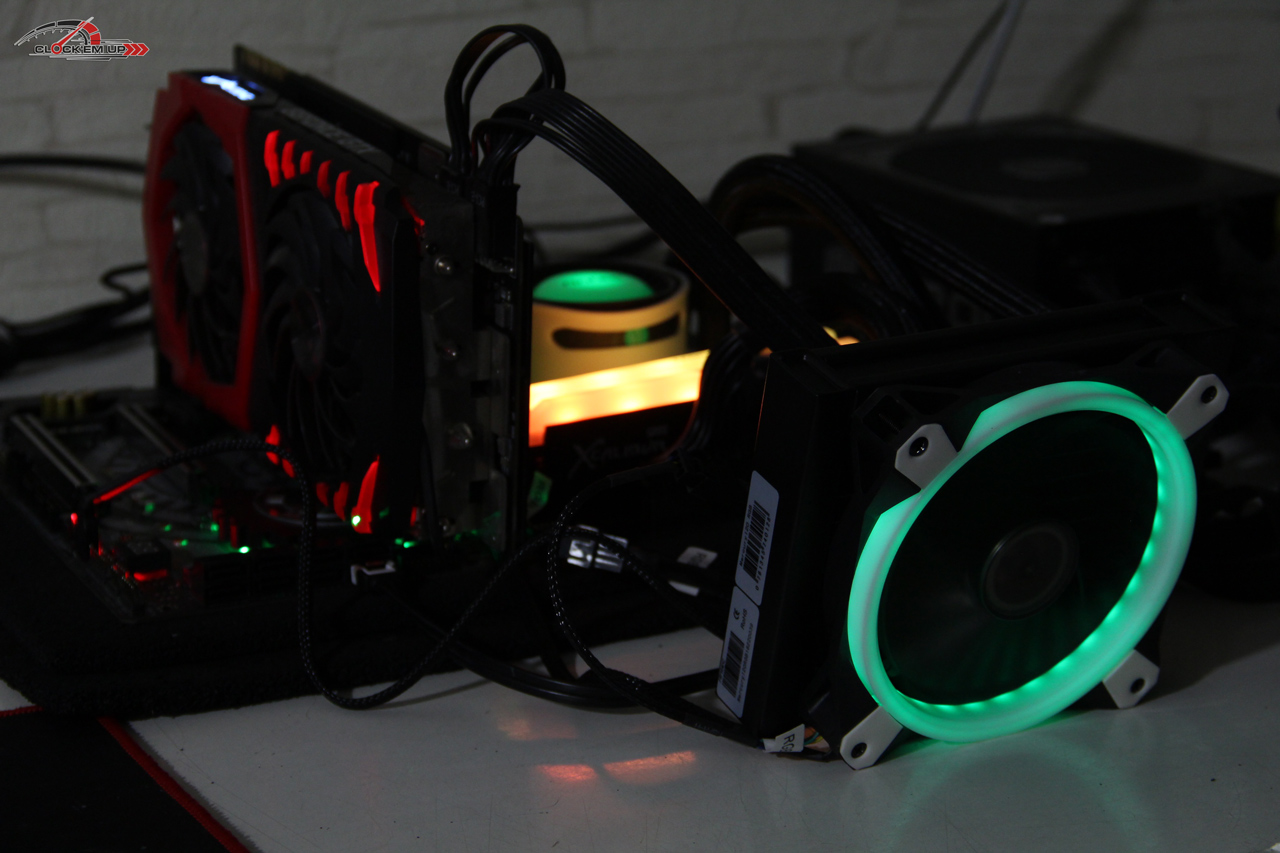

RGB LED Showcase…

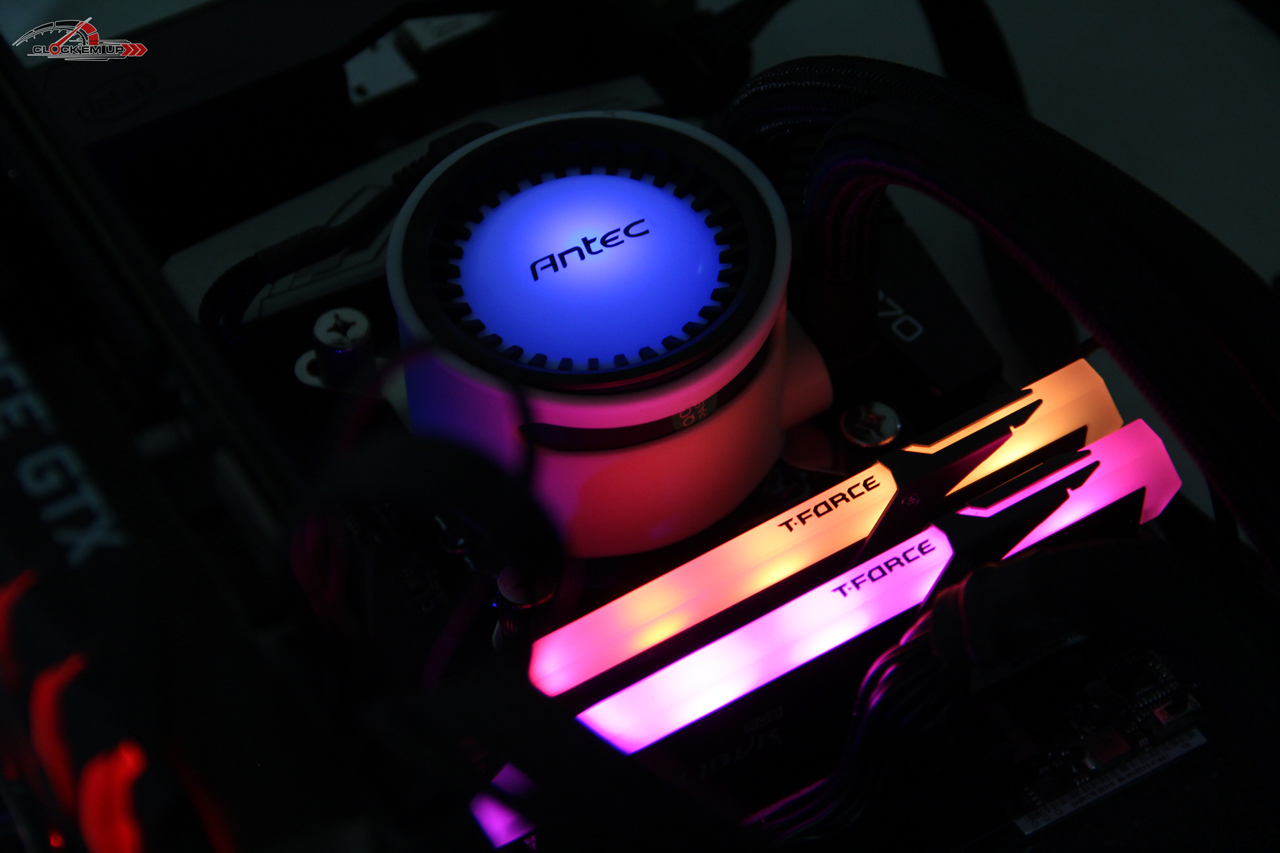

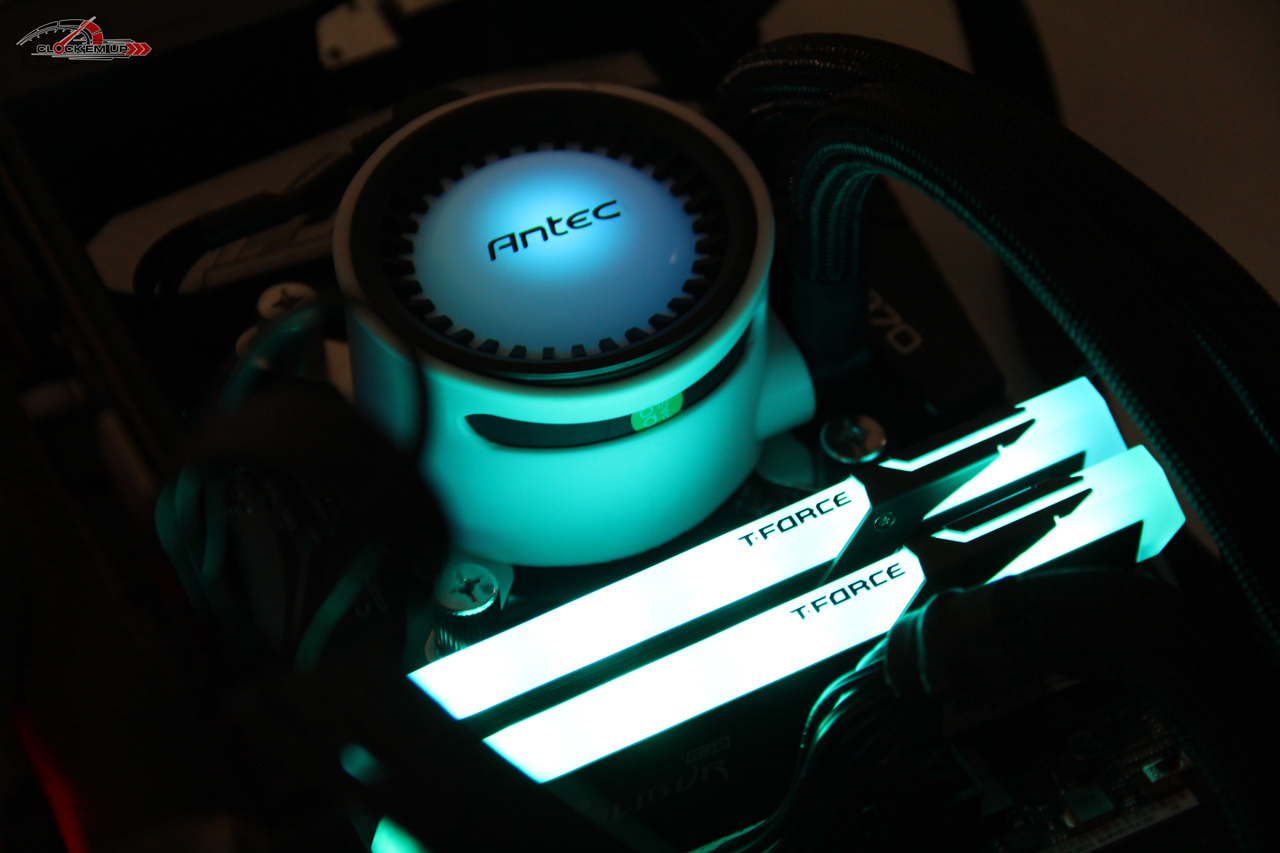

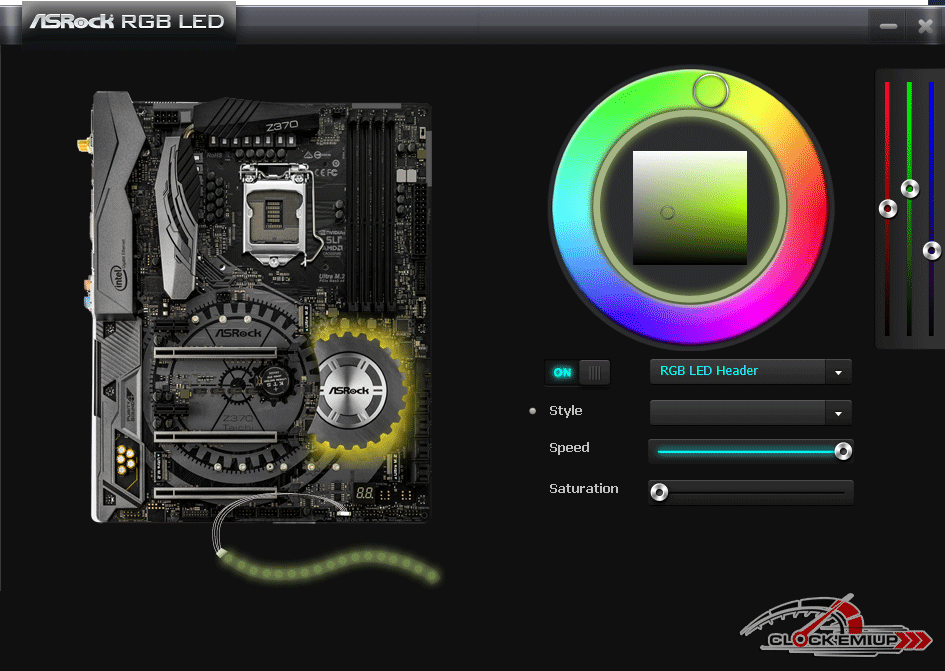

ตัวอย่างการแสดงแสงสีแบบ RGB Color ของเจ้า Antec Mercury RGB 120 ตัวนี้ ซึ่งเราจะทำการต่อ Sync เข้ากับเมนบอร์ด ASROCK Z370 Taichi ผ่านทาง RGB 12V 4Pin Header ครับ ไปชมกันเลย….

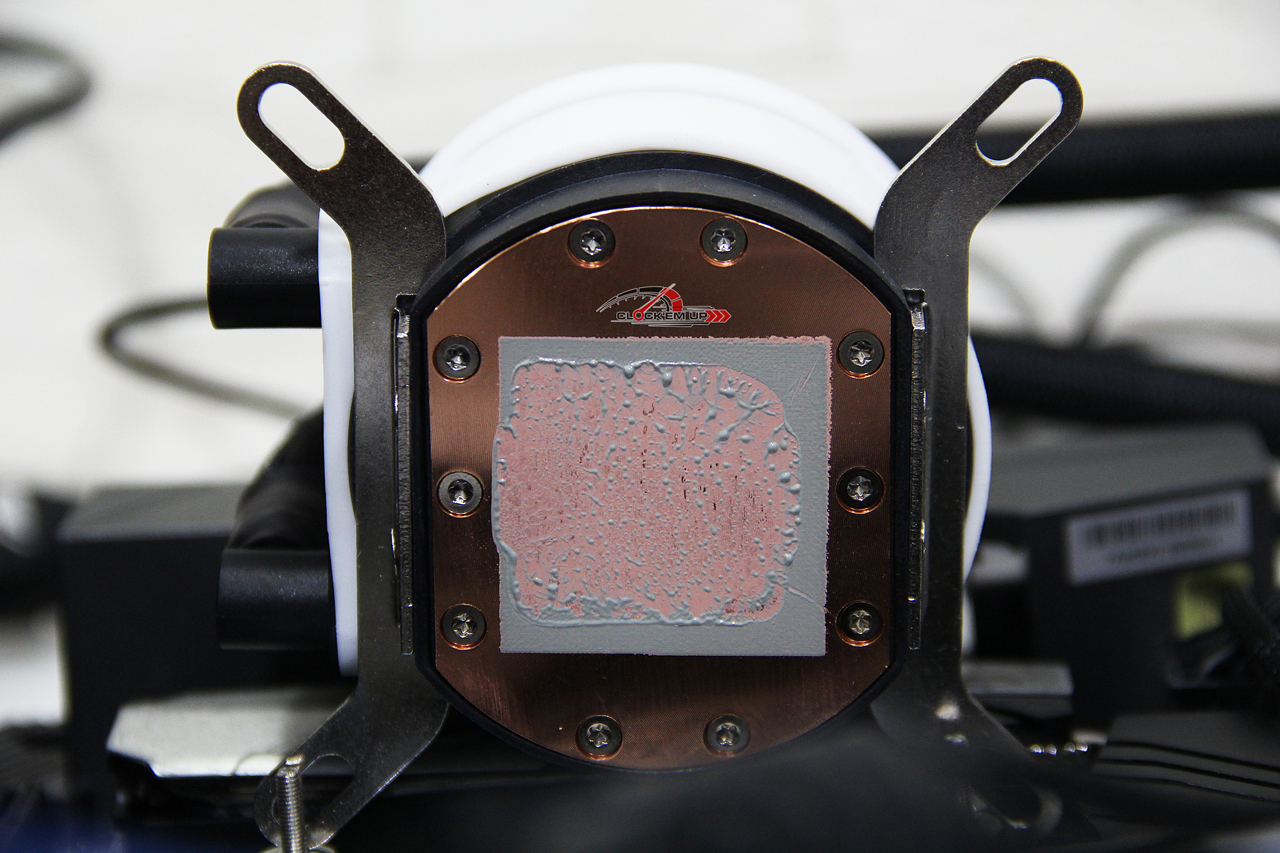

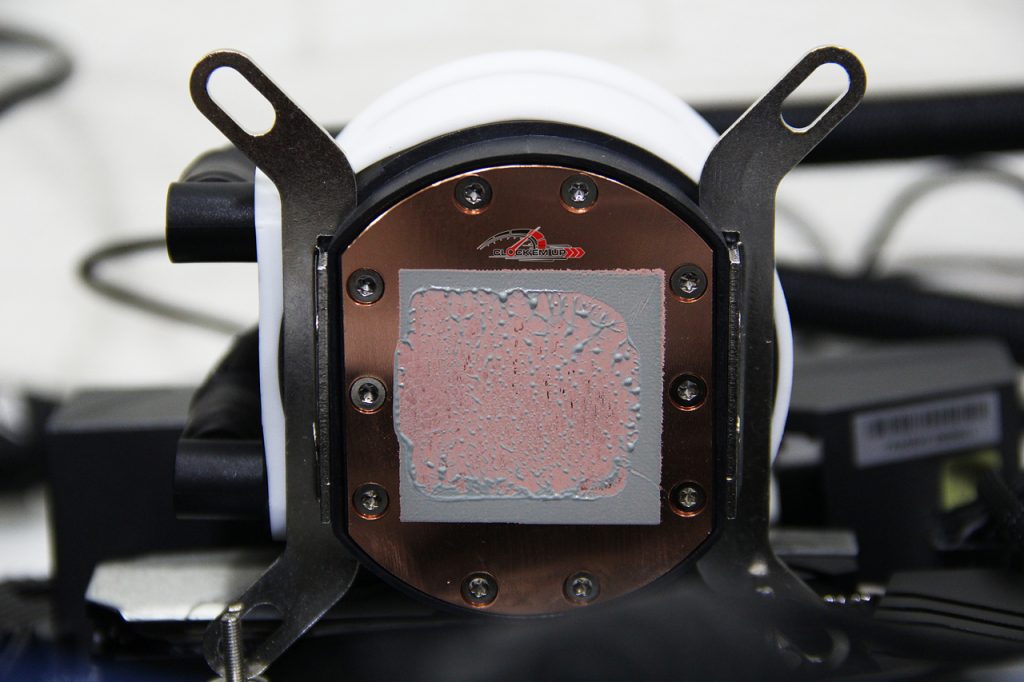

Check contact between CPU and Heatsink

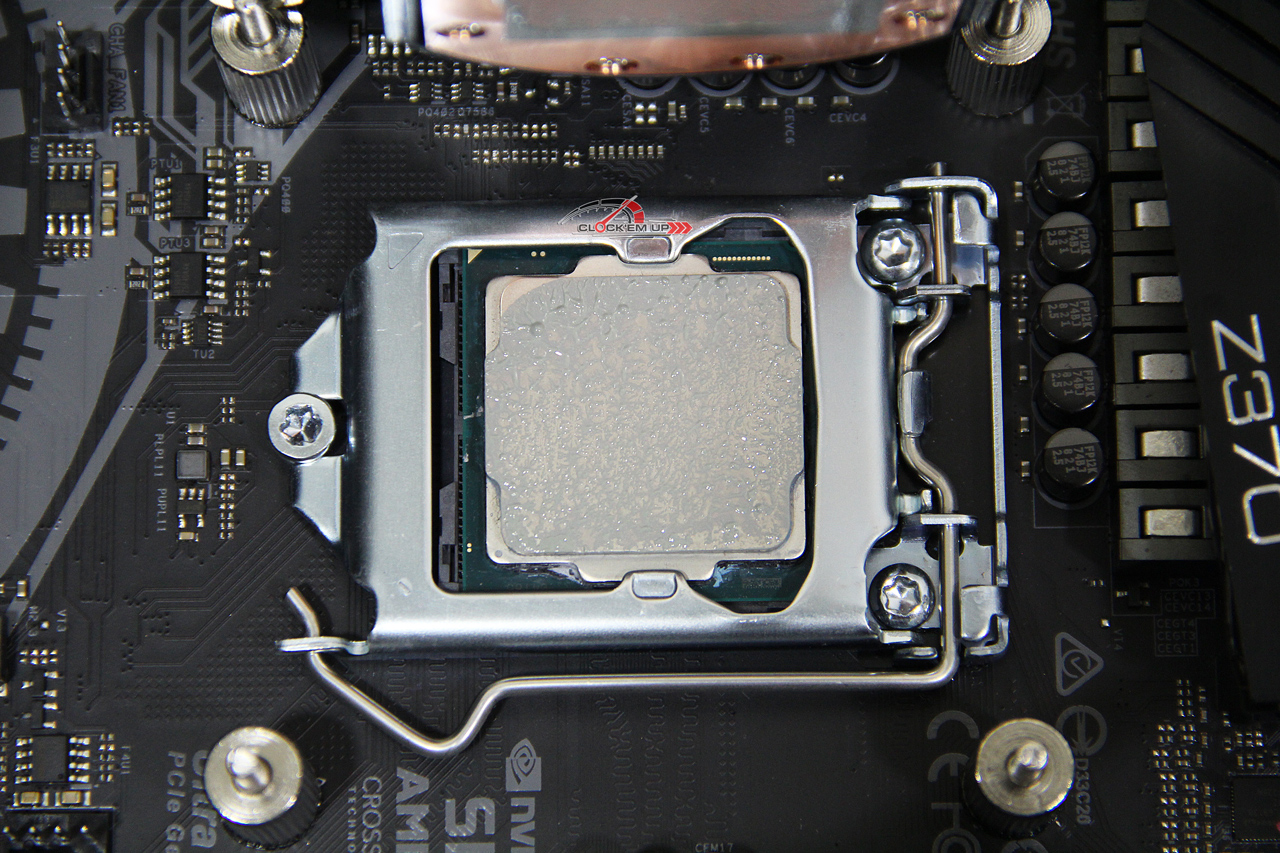

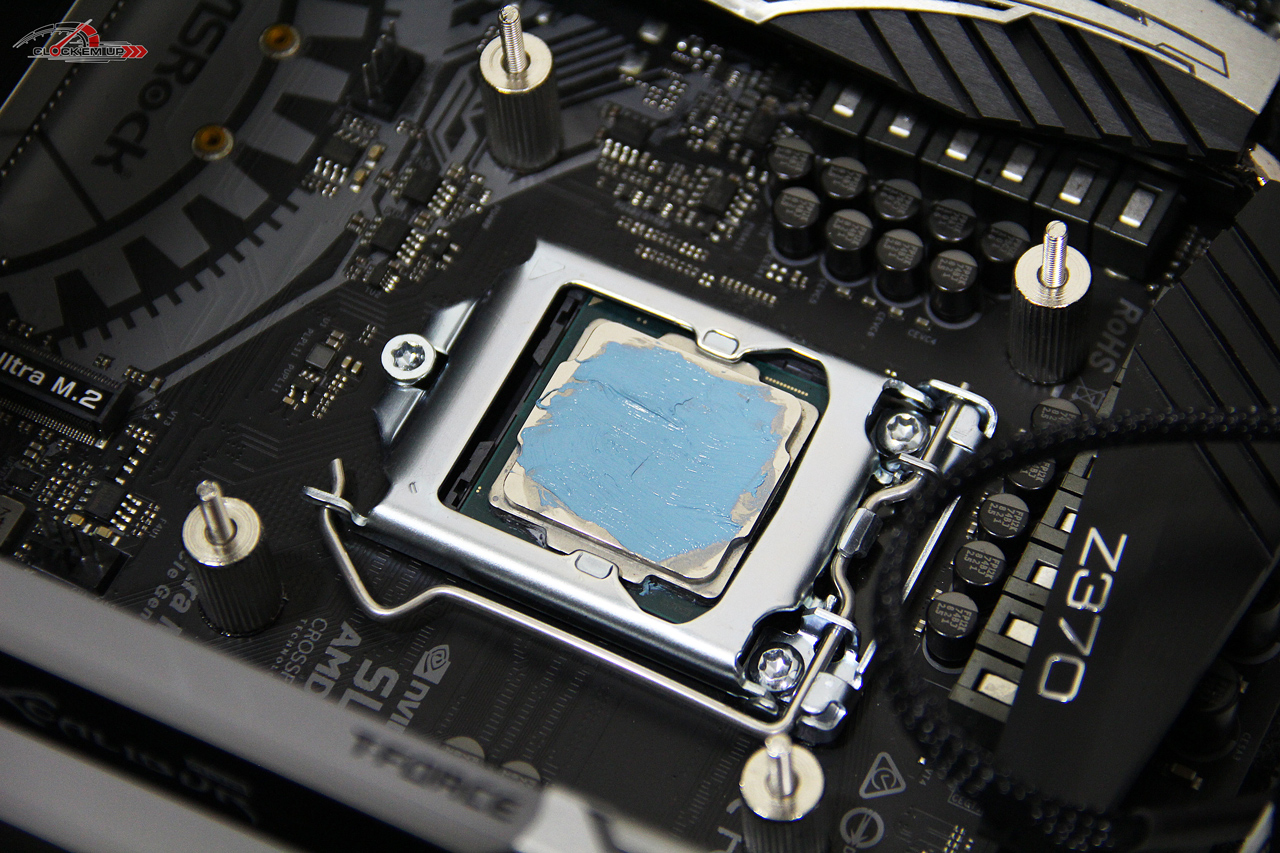

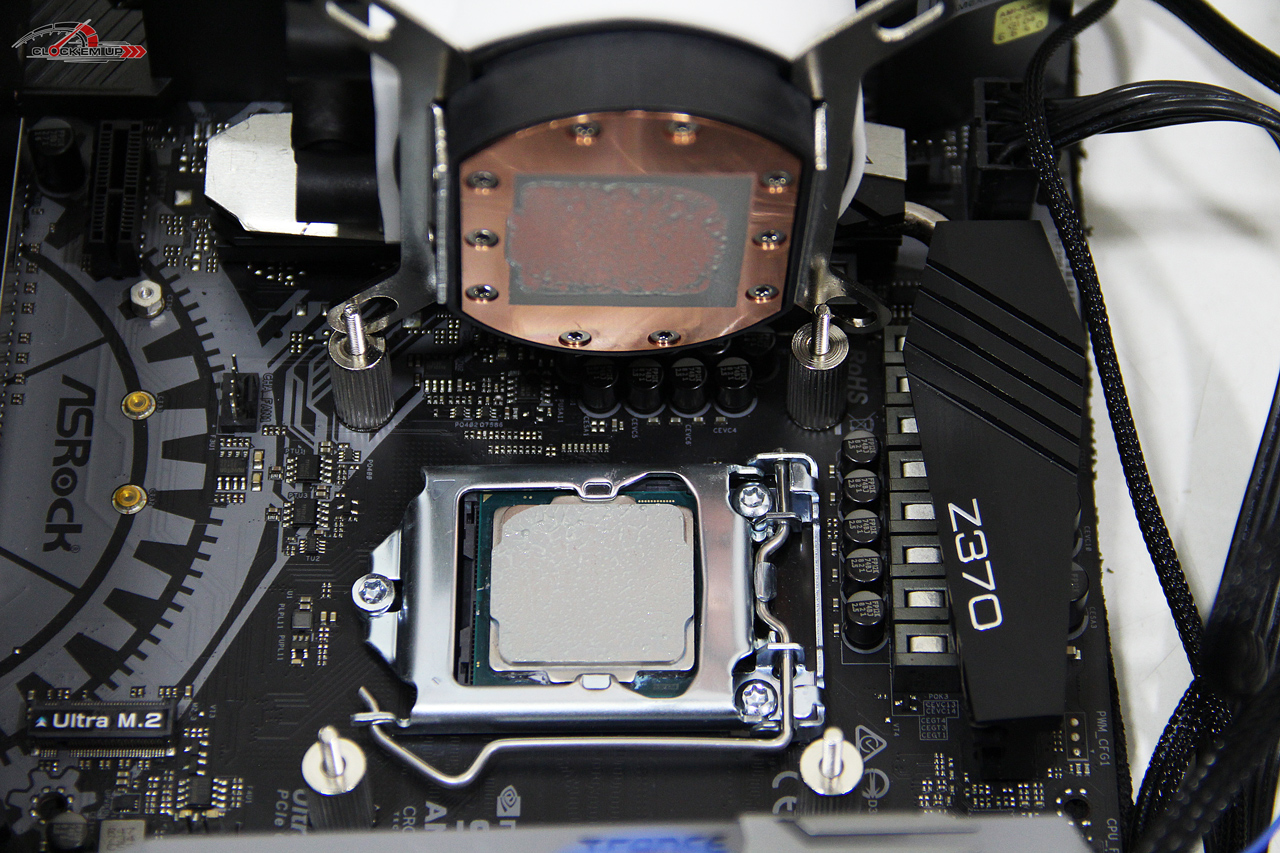

ภาพแสดงหน้าสัมผัสของซิลิโคนที่ฉาบติดมากับตัว Block ครับ ซึ่งหลังการติดตั้งพบว่าเนื้อของซิลิโคน ค่อนข้างเหลวและแนบสัมผัสกับตัว IHS กระดองของ CPU ได้เป็นอย่างดีครับ





With Kingpin KPx Thermal Compound

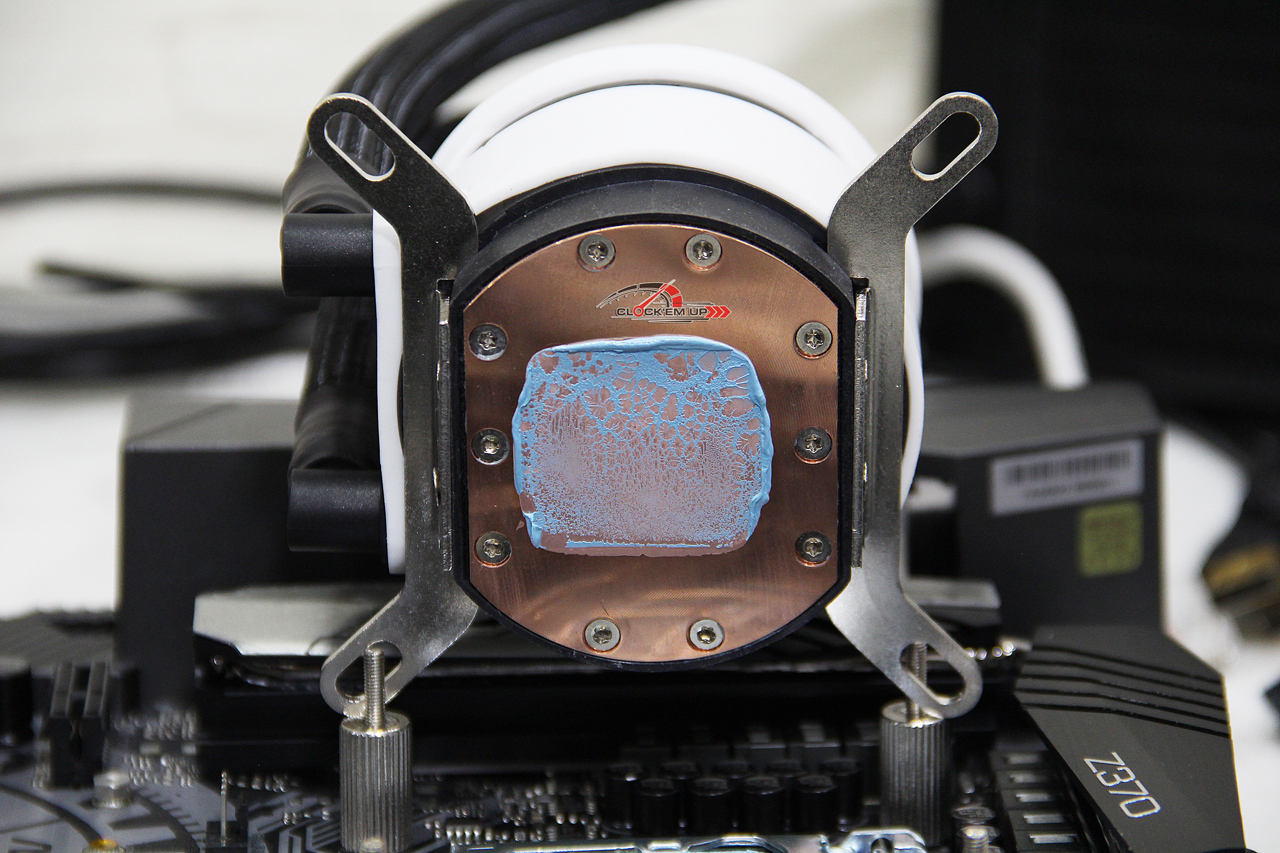

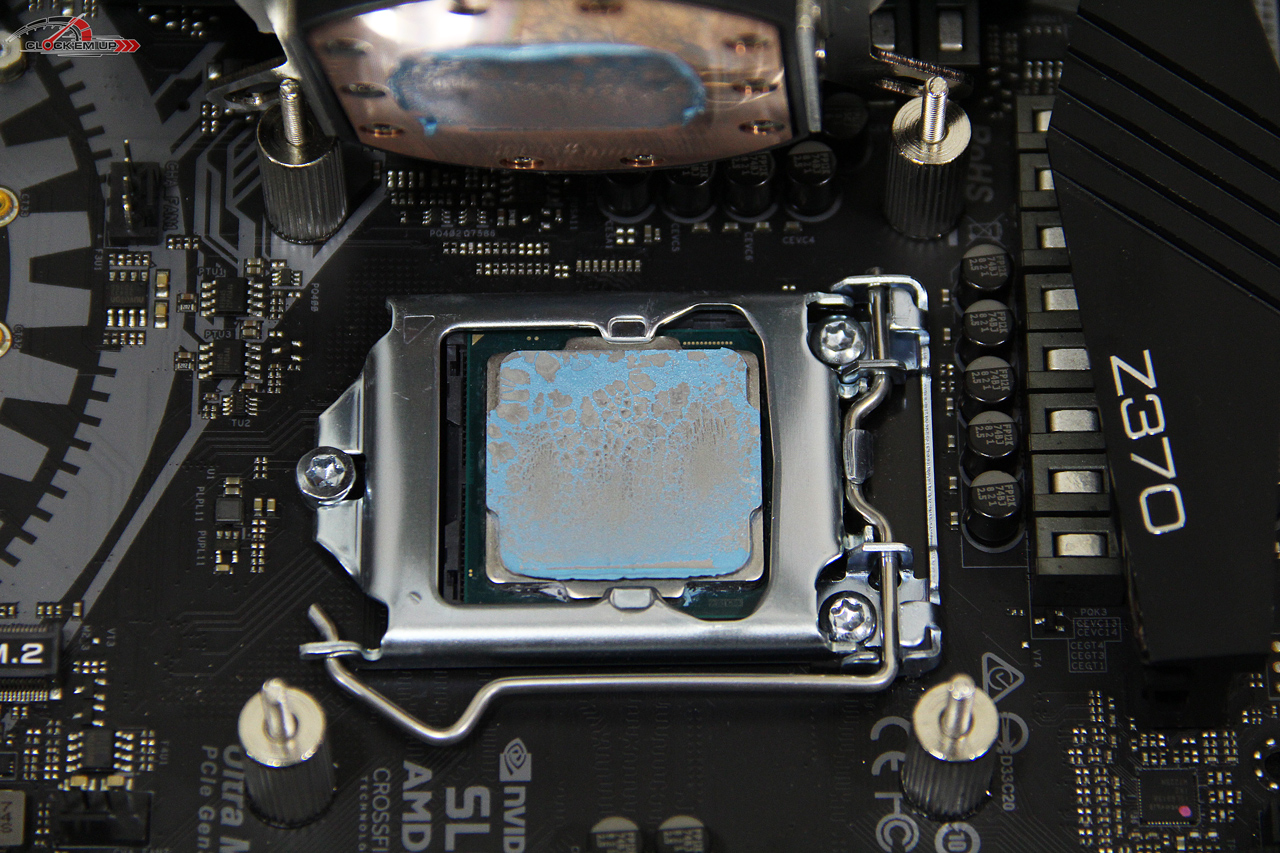

และหน้าสัมผัสในช่วงที่มีการเปลี่ยนไปใช้ซิลิโคน Kinpin KPx ครับ



ส่วนผลการทดสอบเรื่องความร้อนนั้นชมกันต่อได้ในหน้าถัดไปเลยครับ ^^”



     เอาล่ะครับมาถึงช่วงของการทดสอบกันแล้วนะครับ โดยรายละเอียดของการทดสอบในครั้งนี้จะมีการเปลี่ยนแปลงเล็กน้อย กล่าวคือเราจะยังคงใช้โปรแกรม CPU PowerMax 1.00.1 เป็นตัวรีดความร้อน CPU ด้วยชุดคำสั่ง AVX เหมือนเดิม แต่เพียงการเก็บผลการทดสอบนั้นเราจะใช้ช่วงเวลาเป็น 10 นาที และทดสอบเพียงครั้งเดียวไปเลย จากก่อนหน้านี้เราจะเทสรอบละ 5 นาที 3 รอบซึ่งค่อนข้างเสียเวลาในการเก็บผลเป็นอย่างมาก และต่อนี้ไปเราจะเก็บผลการทดสอบเข้า Base Test CPU Cooling ด้วย Config นี้ในครั้งต่อๆ ไปครับ ^^”  ส่วนอุณหภูมิห้องในการทดสอบนั้นจะอยู่ที่ 24-25c องศาเซลเซียสตลอดการทดสอบเหมือนเดิม

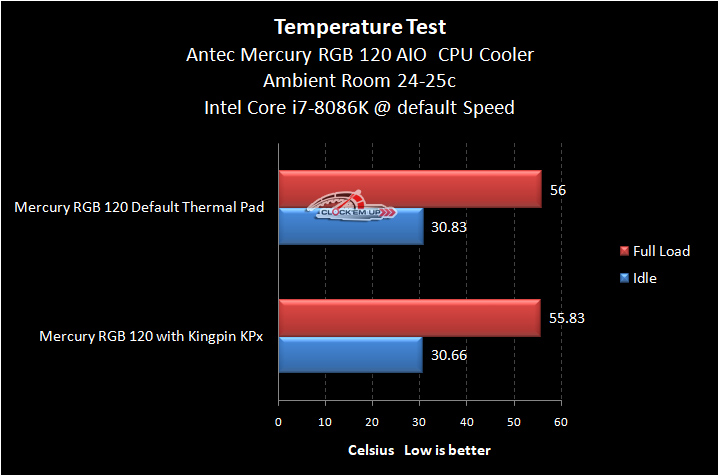

Temperature Test

     การทดสอบของเจ้า Antec Mercury RGB 120 AIO CPU Cooler ตัวนี้ก็ต้องบอกได้เลยว่าถ้าใช้งานแบบเดิมๆ ไม่ได้ Overclock ใดๆ ผมมองว่าผลการทดสอบก็ออกมาได้ค่อนข้างดีนะครับ เพราะหม้อน้ำแบบตันเดียว รอบการทำงานของพัดลมสูงสุดก็อยู่ที่ 1800rpm. เท่านั้น ซึ่งเสียงรบกวนต่ำมาก และได้อุณหภูมิของ CPU Intel Core i7-8086K 6C/12T (ผ่ากระดองแล้วด้วย Liquid Gallium) ในช่วง Idle นั้นอยู่ที่ 30.83c และช่วง Full Load อยู่ที่ระดับ 56c องศาเซลเซียสเท่านั้น โดยผลการทดสอบนี้ได้มาจากค่ายเฉลี่ยของ CPU ทั้ง 6 Cores ที่จับค่ามาจากโปรแกรม HWmonitor ครับ (Min/Max Temp)



Thermal pad Test

     และเสริมด้วยผลการทดสอบของซิลิโคนของตัวที่ติดมากับ AIO เทียบกับของ Kingpin KPx นั้นพบว่ามีประสิทธิภาพที่ค่อนข้างน่าสนใจอยู่นะครับ คือแทบไม่ต่างกับของ KPx อะไรมากนัก   ส่วนผลการทดสอบที่ความเร็วแบบ Overclock @ 5.0Ghz และ 5.1Ghz นั้นชุดระบายความร้อน AIO รุ่นนี้ไม่สามารถผ่านการทดสอบด้วย CPU PowerMAX 1.00.1 (AVX) ผ่านได้ครับ กล่าวคือทดสอบได้เพียง 15-30% เท่านั้น จากนั้นก็ค้างและจอฟ้า เพราะว่ามันเป็นชุดระบายความร้อน AIO แบบตอนเดียว เท่านั้นถ้าจะให้รับมือกับความร้อนของ 8086K ที่ความเร็วแบบ OC 5.0Ghz-5.1Ghz แบบ All Core นั้น่าจะยากครับ และด้านล่างนี้เราก็มีผลการทดสอบทั้งแบบ Default Speed และแบบ Overclock ที่จับภาพไว้ได้ก่อนที่มันจะค้างไว้ให้ดูกันด้วยครับ  ดังนั้นจึงไม่ขอเอาผลการทดสอบเทียบลงกราฟแบบ OC ให้นะครับ ^^”

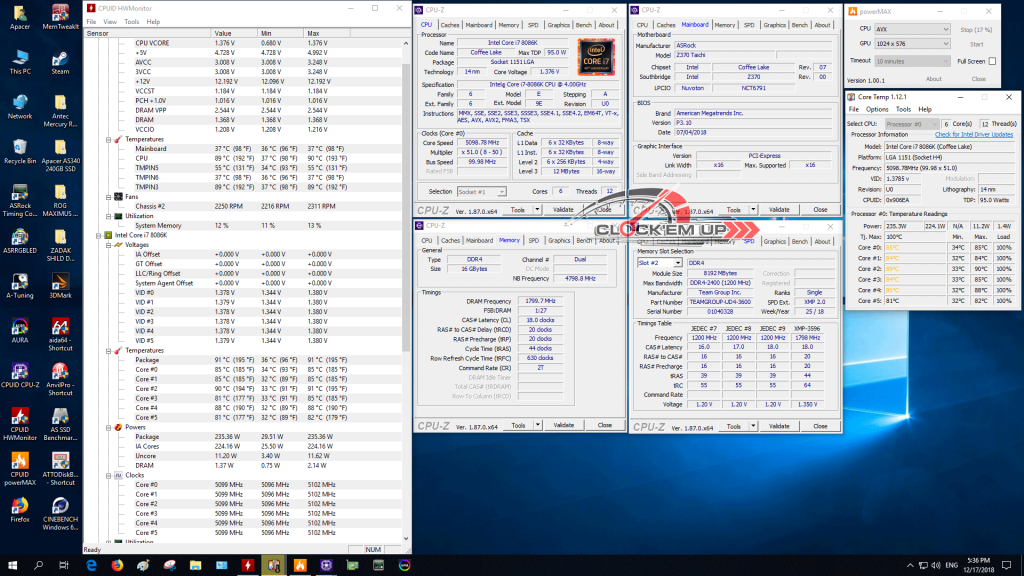

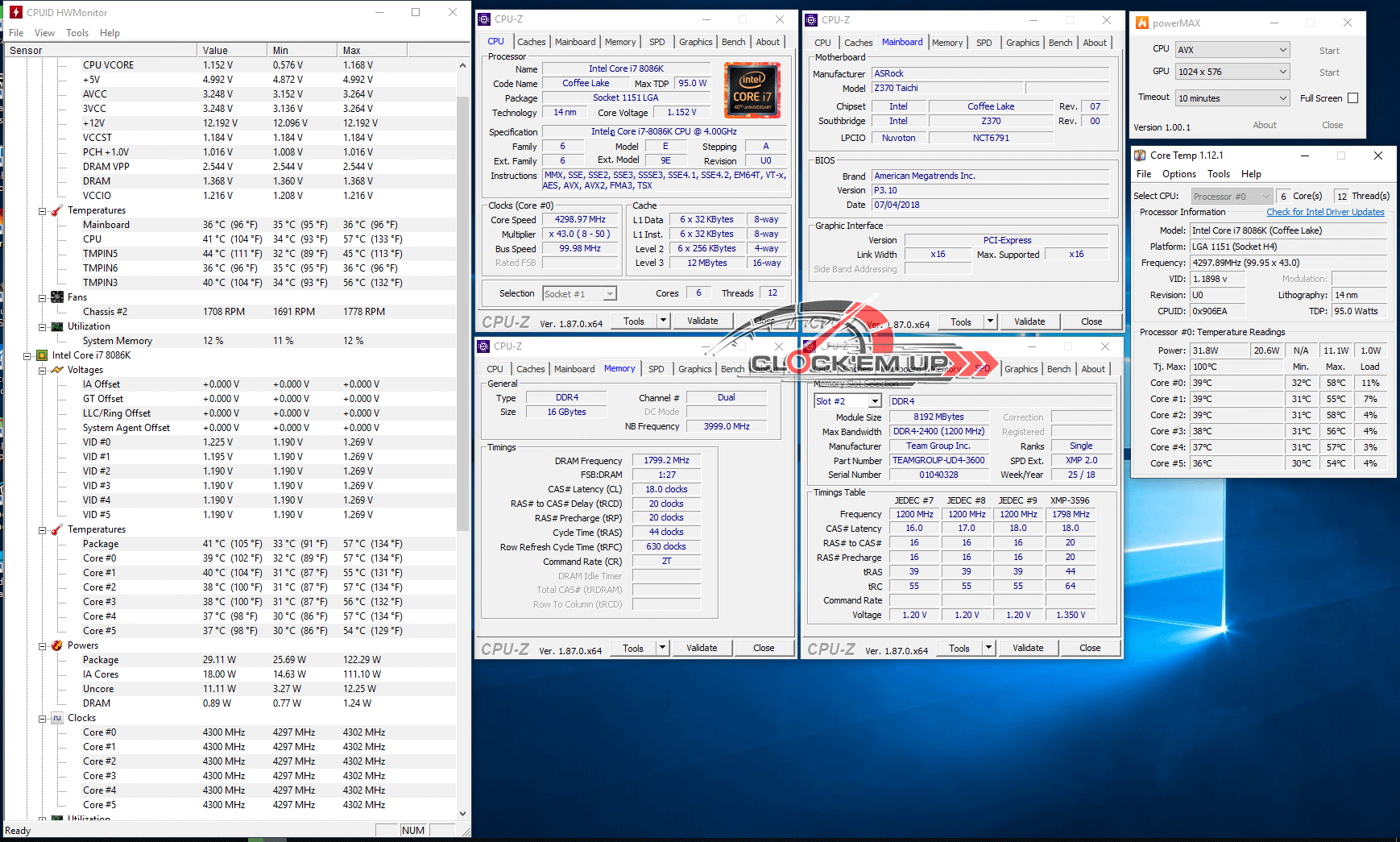

Temperature Results (HW Monitor 6 Cores)

: i7-8086K Default 4.3Ghz All Cores (Stable)

  • Min Temp : 30c
  • Max Temp : 57c

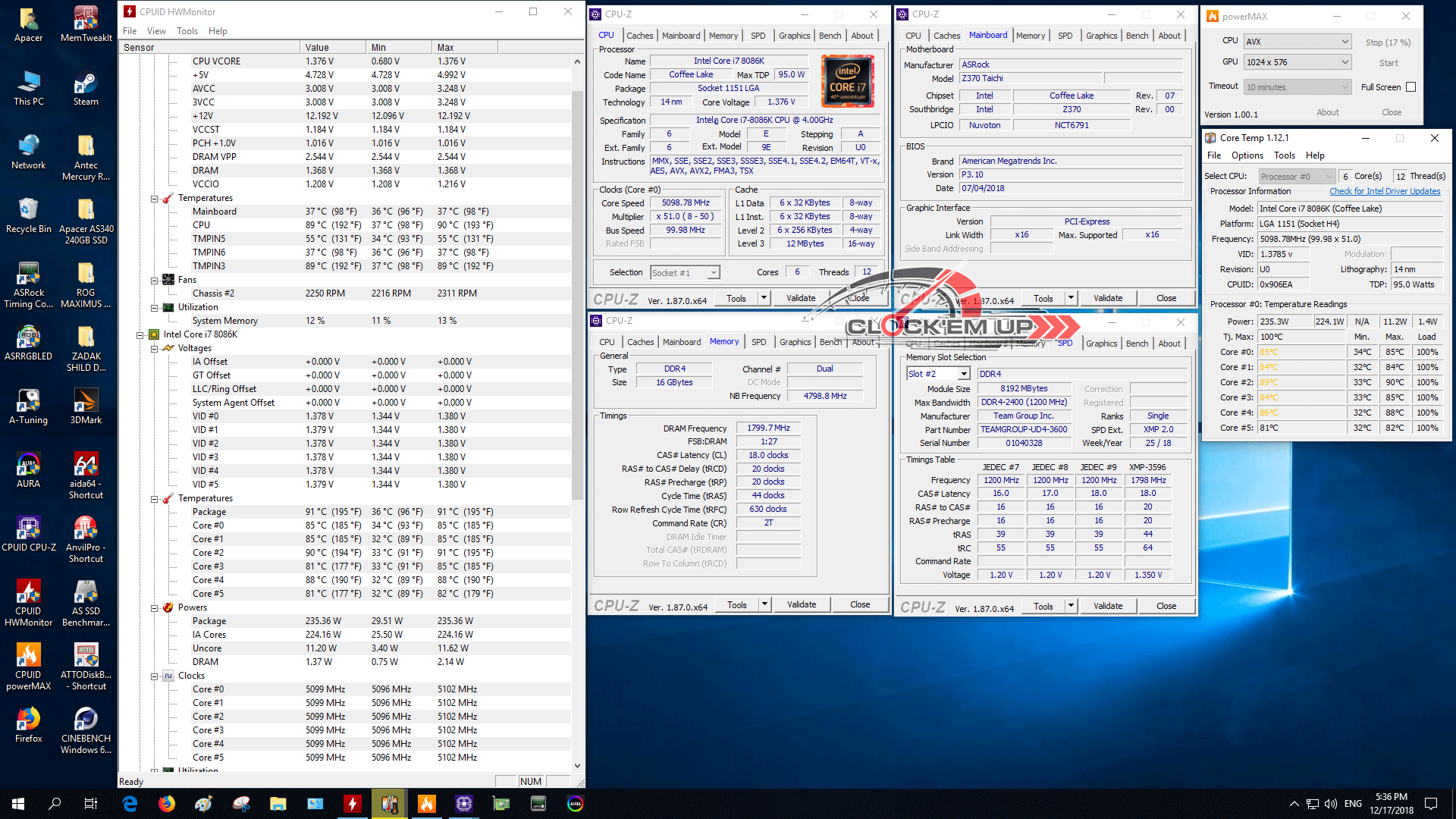

Temperature Results (HW Monitor 6 Cores)

: OC 5.0Ghz Cache 4.8Ghz Vcore 1.30V (Unstable!!!)

  • Min Temp : 31c
  • Max Temp : 82c

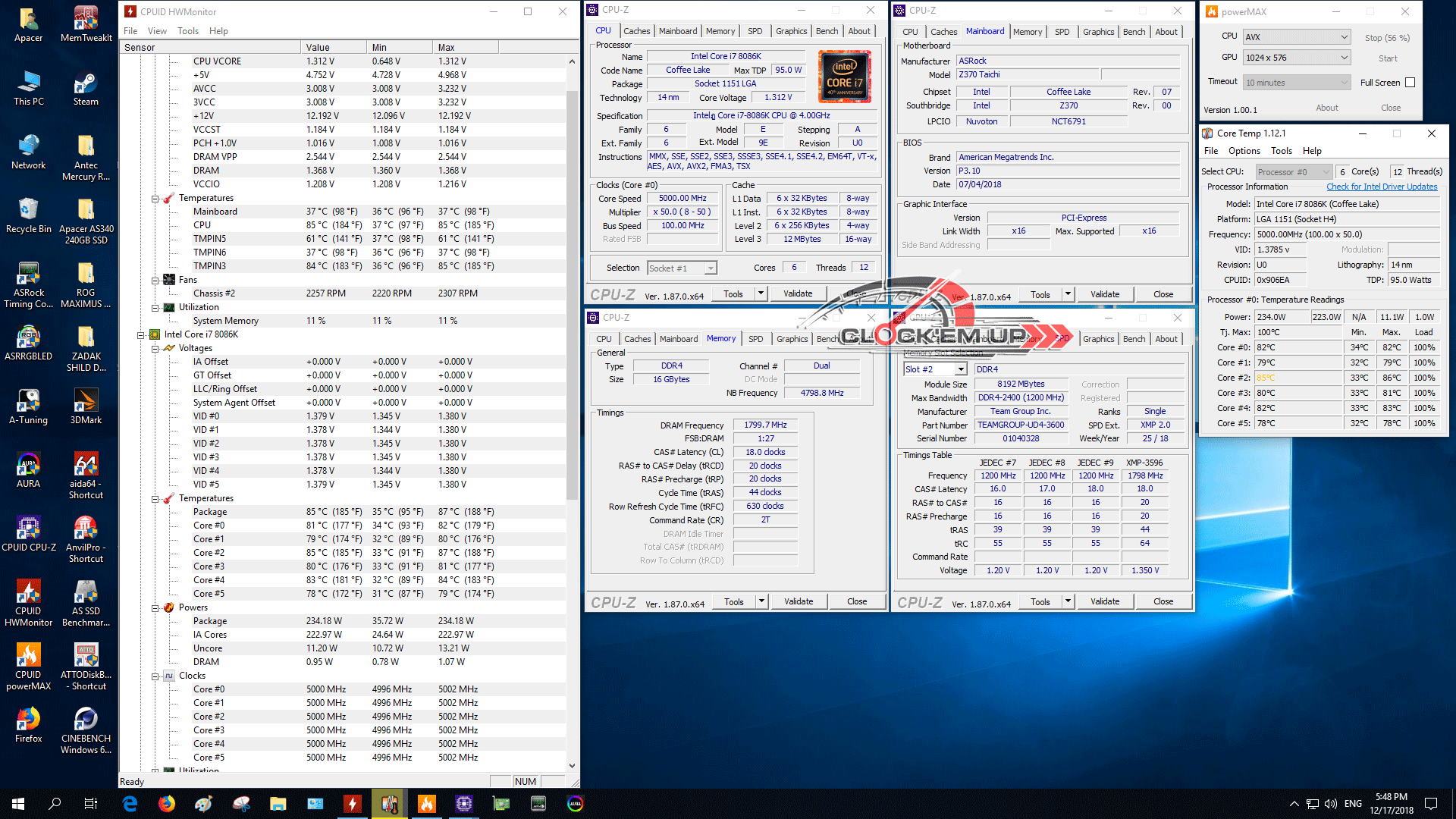

Temperature Results (HW Monitor 6 Cores)

: OC 5.1Ghz Cache 4.8Ghz Vcore 1.36V (Unstable!!!)

  • Min Temp : 32c
  • Max Temp : 91c



Conclusion.

     ก็เรียบร้อยไปแล้วนะครับสำหรับผลการทดสอบชุดน้ำสำเร็จรูปจากค่าย Antec Mercury RGB 120 AIO Liquid CPU Cooler ชุดนี้ซึ่งมีจุดเด่นในเรื่องของการแสดงผลแบบ RGB Color ที่สามารถแสดงได้ทั้งบริเวณที่ตัว CPU Block และบริเวณตัว Fan พัดลม RGB ซึ่งสามารถต่อ Sync กับเมนบอร์ดได้ ผ่านทางช่องเสียบแบบ RGB 12V 4Pin Header ของเมนบอร์ดที่รองรับได้แก่ ASUS AURA Sync หรือ ASROCK RGB LED ที่เราได้ทดลองต่อให้ชมได้เป็นต้นครับ  แต่มีข้อติอย่างหนึ่งเลยก็คือแสงไฟ RGB ที่บริเวณตัว Block และตัวพัดลมนั้นถ้าเปิดไฟห้องสว่างๆ จะมองไม่เห็นสี RGB สักเท่าไรนัก ต้องปิดไฟมืดๆ ถึงจะมองเห็นแบบชัดเจน ดังนั้นในอีกมุมมองหนึ่ง ถ้าประกอบใช้งานใน Case น่าจะแสดงไฟ RGB ให้เห็นได้ชัดเจนมากขึ้น

     ส่วนเรื่องประสิทธิภาพนั้น ก็ถือว่าเป็นชุดระบายความร้อนด้วยน้ำแบบ AIO ตอนเดียว 120mm. รุ่นหนึ่งที่มีประสิทธิภาพที่ค่อนข้างดีในการระบายความร้อนให้กับ CPU Intel Core i7-8086K 6C/12T Limited Edition (ผ่ากระดองแล้ว) โดยจากการทดสอบแบบไม่ OC CPU นั้นให้อุณหภูมิสูงสุดไม่เกิน 60c (ในห้องแอร์ 24-25c ระบบเปิด) ก็ถือว่าทำได้ดีมากแล้วสำหรับน้ำปิดตอนเดียว โดยที่สำคัญแล้วพัดลมระบายความร้อนของหม้อน้ำทำงานได้ค่อนข้างเงียบมาก เพราะมีรอบการทำงานอยู่ที่ 1800rpm. เท่านั้นครับ จึงมั่นใจได้ว่าเสียงของพัดลมไม่ดังอย่างแน่นอน… (≤ 36dBA)  และสำหรับซิลิโคนที่แถมมาให้กับตัว Block นั้นถือว่ามีประสิทธิภาพที่ค่อนข้างดีมากเลยทีเดียว…

     และในเรื่องของการติดตั้งนั้นก็ทำได้ไม่ยากนักครับ สามารถติดตั้งเข้ากับ Socket CPU ได้แบบง่ายดาย ไม่ได้มีวิธีซับซ้อนอะไรมาก และมีความแน่นระดับหนึ่งเลยหลังการติดตั้ง จัดว่าออกแบบ Mounting มาได้ค่อนข้างดี และยืดหยุ่น รองรับได้หลาย Socket ไม่ว่า Intel Socket LGA-775, 115x, 1366 ไปจนถึง 2066 ตัวล่าสุดก็สามารถติดตั้งได้  ส่วนฝั่ง AMD ก็ติดตั้งได้ตั้งแต่ Socket  FM1, AM2 AM3 AM4 ก็สามารถติดตั้งได้หมดครับ ส่วนตัว TR4 นั้นต้องหาขา Lock เพิ่มเองโดยการติดต่อไปทางผู้นำเข้าครับ

     สุดท้ายนี้ก็ขอฝากพิจารณาเจ้า Antec Mercury RGB 120 AIO Liquid CPU Cooler กันด้วยนะครับ โดยราคาขายอยู่ที่ประมาณ 2,xxx.- บาทกลางๆ พร้อมการรับประกันถึง 5 ปีเต็ม  สวัสดีครับ ^^”
