Motherboards Review

GIGABYTE Z390 AORUS MASTER Motherboard Review

Audigy 27102 Views

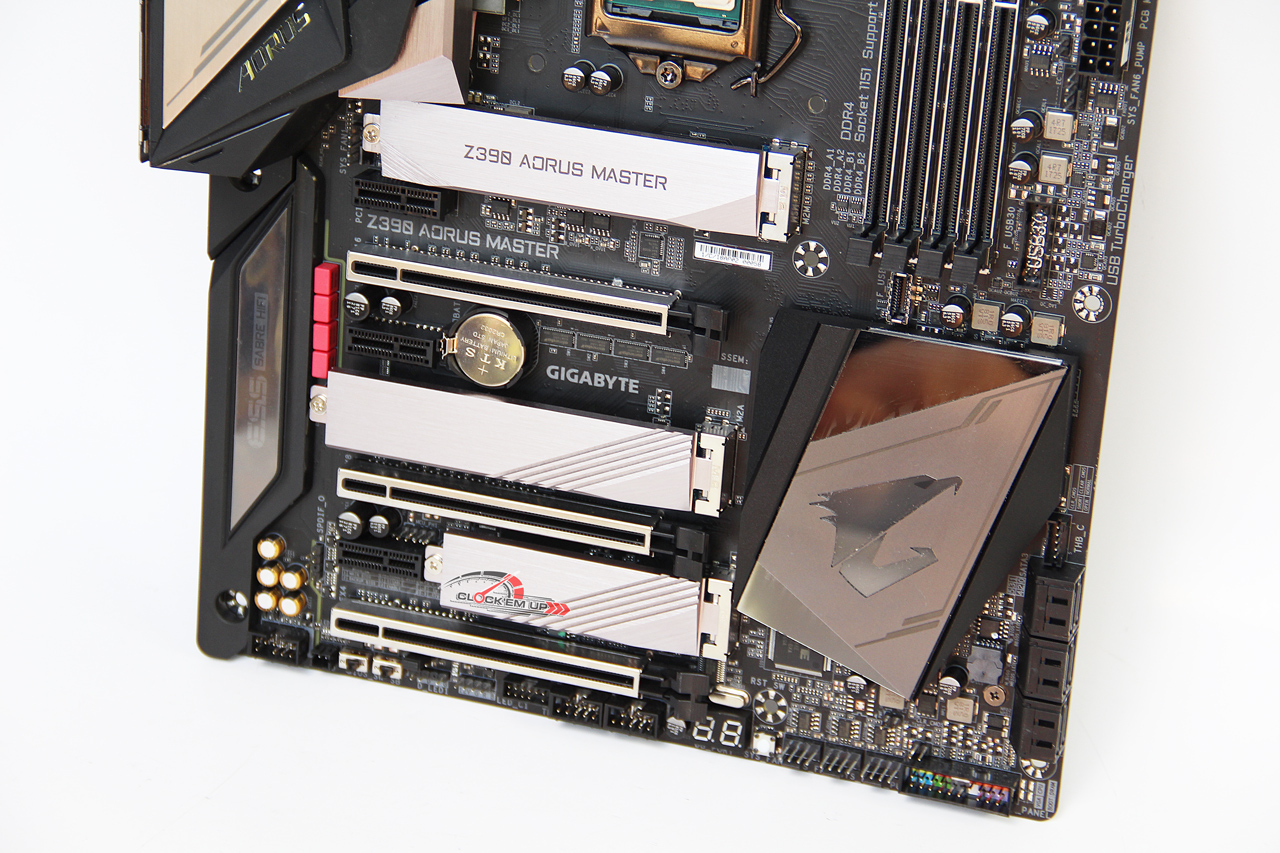

      บริเวณช่องเสียบ Expansion Slot ต่างๆ นั้นประกอบไปด้วยช่องเสียบแบบ PCIe3.0 x1 จำนวน 3 ช่อง และช่องเสียบ PCIe3.0 x16 มีทั้งหมด 3 ช่อง โดยแต่ละช่องทำงานดังนี้ครับ x16 + x8 + x4 โดยถ้าต่อใช้งานแบบ Multi-GPU 2-Way ใน 2 ช่องแรกนั้น รองรับได้ทั้งแบบ NVIDLA SLI 2-Ways และ AMD CrossfireX 2-Way จะทำงานแบบ x8 + x8 และยังต่อใช้งานแบบ CrossfireX ได้สูงสุดแบบ 3-Ways CFx (x8+x8+x4)

Expansion Slot :

  • 1 x PCI Express x16 slot, running at x16 (PCIEX16)
    * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
  • 1 x PCI Express x16 slot, running at x8 (PCIEX8)
    * The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot operates at up to x8 mode.
  • 1 x PCI Express x16 slot, running at x4 (PCIEX4)
    * The PCIEX4 slot shares bandwidth with the M2P connector. The PCIEX4 slot operates at up to x2 mode when a PCIe SSD is installed in the M2P connector.
  • 3 x PCI Express x1 slots
    (All of the PCI Express slots conform to PCI Express 3.0 standard.)
  • 1 x M.2 Socket 1 connector for an Intel® CNVi wireless module (CNVI)

Multi-GPU Support :

  • Support for NVIDIA® Quad-GPU SLI™ and 2-Way NVIDIA® SLI™ technologies
  • Support for AMD Quad-GPU CrossFire™ and 3-Way/2-Way AMD CrossFire™ technologies

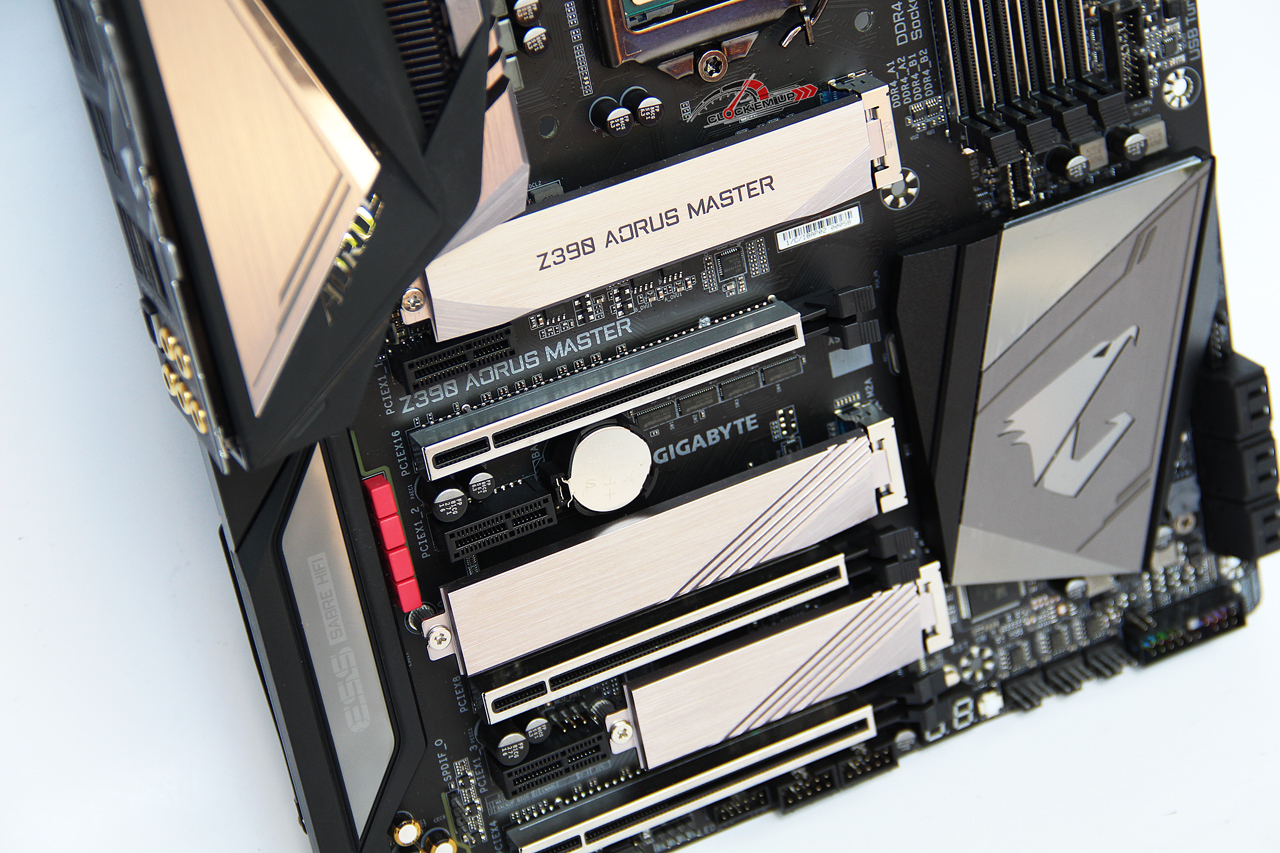

ช่องเสียบ M.2 Socket PCIe3.0 x4 32Gb/s นั้นมีทั้งหมด 3 ช่องด้วยกัน โดย 2 ช่องแรกที่เป็นแบบ Type-22110 นั้นรองรับได้ทั้ง M.2 แบบ SATA และ PCIE x4/x2 ส่วนช่องสุดท้ายแบบ Type-2280 รองรับแค่แบบ PCIe SSD x4/x2 ได้เท่านั้น  และทั้ง 3 ช่องรองรับการต่อ RAID แบบ M.2 x3 ได้อีกด้วยนะครับ พร้อมยังรองรับ NVMe SSD และ Intel Optane Memory ได้ด้วยเช่นกัน  และที่ขาดไม่ได้เลยก็คือ การติดตั้งชุดระบายความร้อน AORUS M.2 Thermal Guard มาให้ทั้ง 3 ช่อง สุดยอดไปเลยครับ ^^”

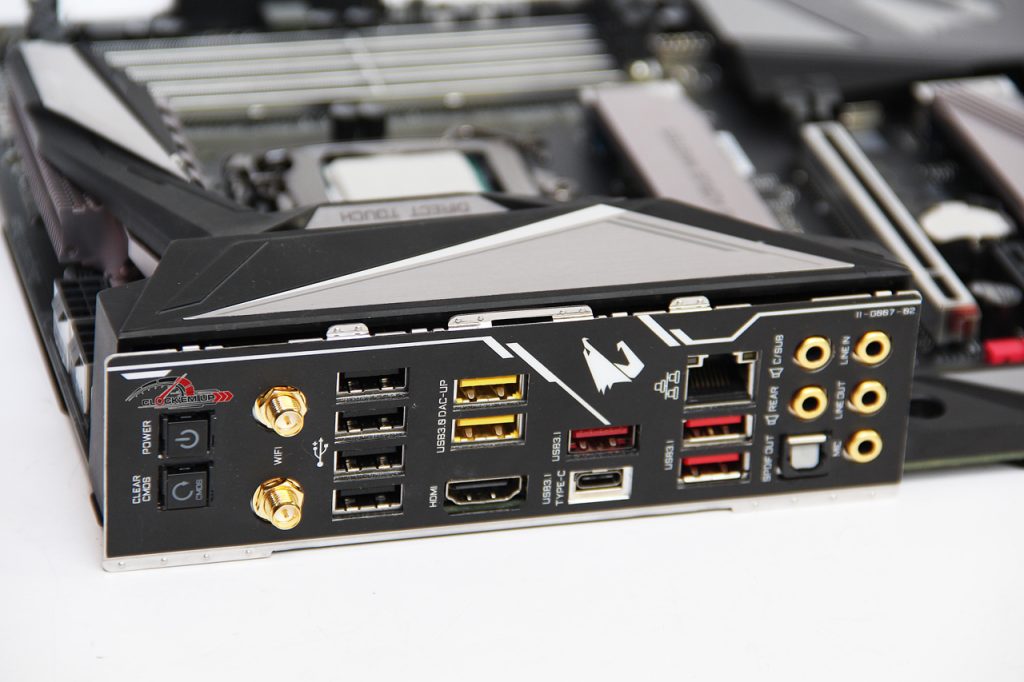

     บริเวณช่องเสียบ Back I/O Panel ด้านหลังเมนบอร์ด ที่มาพร้อมกับ Back I/O Shield ให้พร้อมเสียบประกอบเมนบอร์ดลง Case ได้ทันที, และช่องเสียบต่างๆ บริเวณด้านหลัง Back I/O นี้ หลักๆ เลยก็จะเป็น Gigabit LAN จากค่าย Intel ชิป I219-V และยังมี Wireless LAN + Bluetooth Module มาให้อีกด้วยนะครับ โดยเป็น WiFi คุณภาพสูงจาก Intel CNVi interface 802.11a/b/g/n/ac 2.4/5Ghz Dual Band มาให้อีกด้วย

Back I/O Panel :

  • 1 x Power/Reset button
  • 1 x Clear CMOS button
  • 2 x SMA antenna connectors (2T2R)
  • 1 x HDMI port
  • 1 x USB Type-C™ port, with USB 3.1 Gen 2 support
  • 3 x USB 3.1 Gen 2 Type-A ports (red)
  • 2 x USB 3.1 Gen 1 ports
  • 4 x USB 2.0/1.1 ports
  • 1 x RJ-45 port
  • 1 x optical S/PDIF Out connector
  • 5 x audio jacks

LAN Port :

  • Intel® GbE LAN chip (10/100/1000 Mbit)

USB Port :

By Chipset:

  • 1 x USB Type-C™ port with USB 3.1 Gen 2 support, available through the internal USB header
  • 1 x USB Type-C™ port on the back panel, with USB 3.1 Gen 2 support
  • 3 x USB 3.1 Gen 2 Type-A ports (red) on the back panel
  • 4 x USB 3.1 Gen 1 ports (2 ports on the back panel, 2 ports available through the internal USB header)

By Chipset+USB 2.0 Hub :

  • 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)

Wireless Module :

  • Intel® CNVi interface 802.11a/b/g/n/ac, supporting 2.4/5 GHz Dual-Band
  • BLUETOOTH 5
  • Support for 11ac 160 MHz wireless standard and up to 1.73 Gbps data rate
    * Actual data rate may vary depending on environment and equipment.

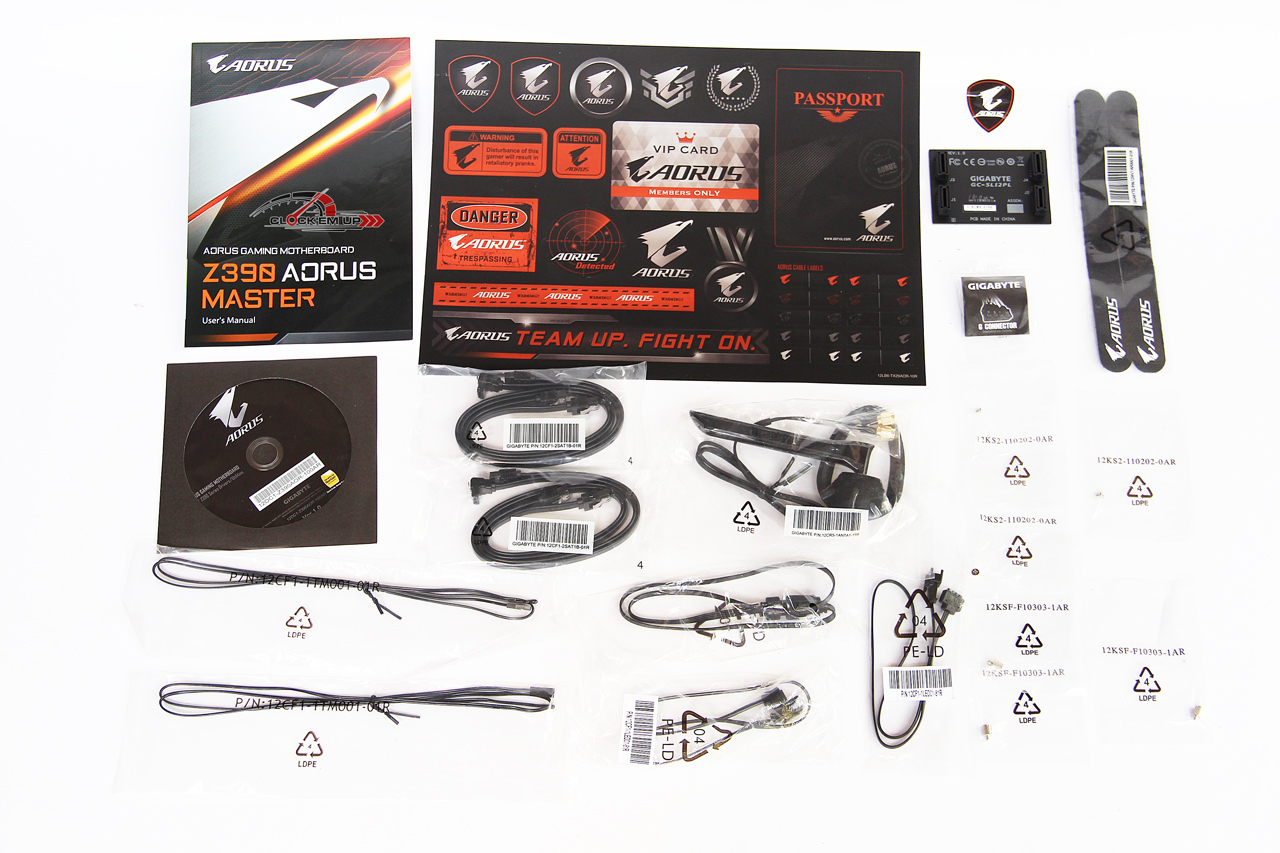

อุปกรณ์ Bundle ต่างๆ ที่แถมมากับตัวเมนบอร์ดครับ

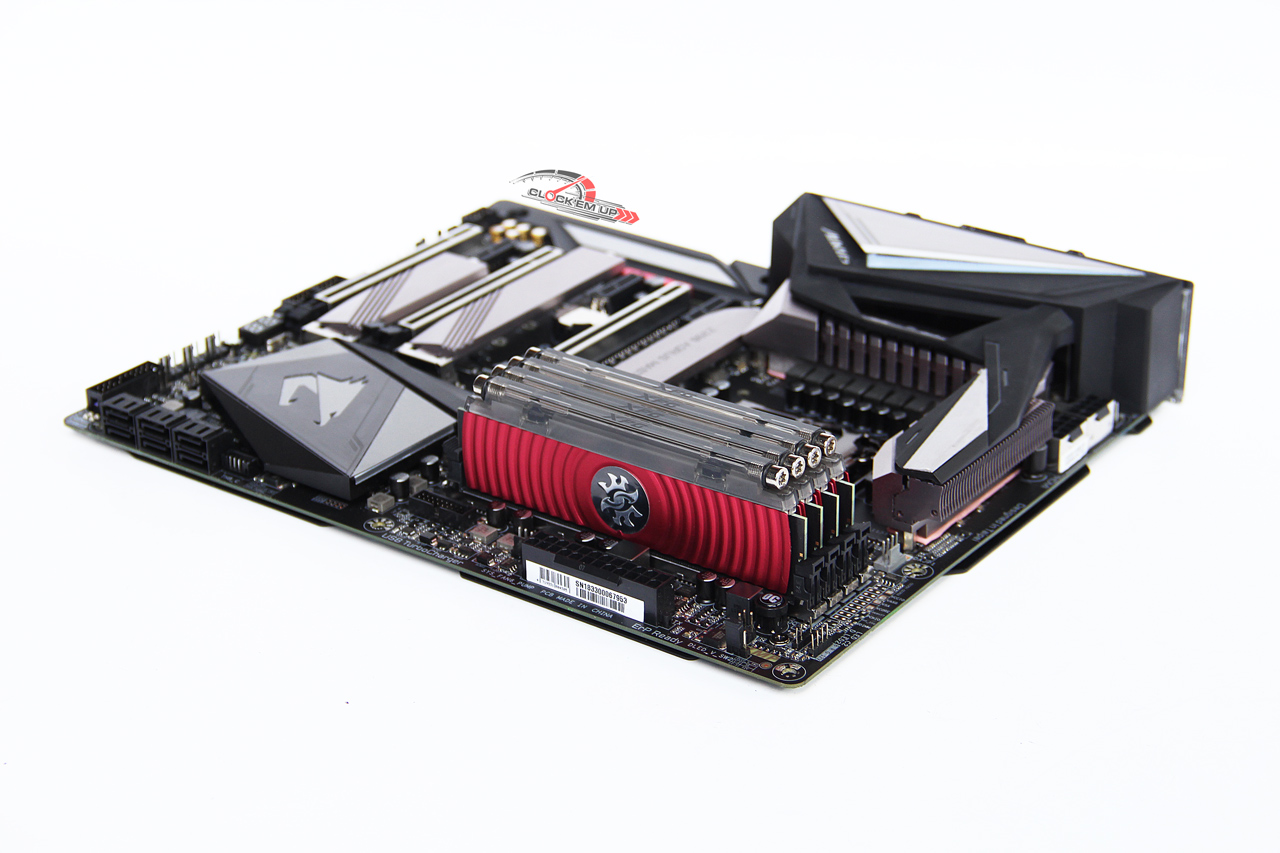

และในวันนี้ เราก็จะต่อใช้งานร่วมกับ CPU Intel Core i9-9900K 8C/16T และ Memory DDR4 จากค่าย ADATA XPG SPECTRIX D80 RGB 3600Mhz C17 16GB-Kit x2 รวมแล้ว 32GB มาทำการรีวิวและ Overclock ให้ชมกันครับ ส่วนจะทำได้ดีแค่ไหนนั้น ไปติดตามกันเลย….
