GIGABYTE Z390 AORUS MASTER Motherboard Review

บริเวณด้านหลังของเมนบอร์ดนั้นมีการติดตั้ง Base plate + I/O Shield Armor มาให้เรียบร้อยครับ ประโยชน์ของเจ้า Backplate ชุดนี้เลยก็คือเป็น Thermal Backplate ไปในตัว

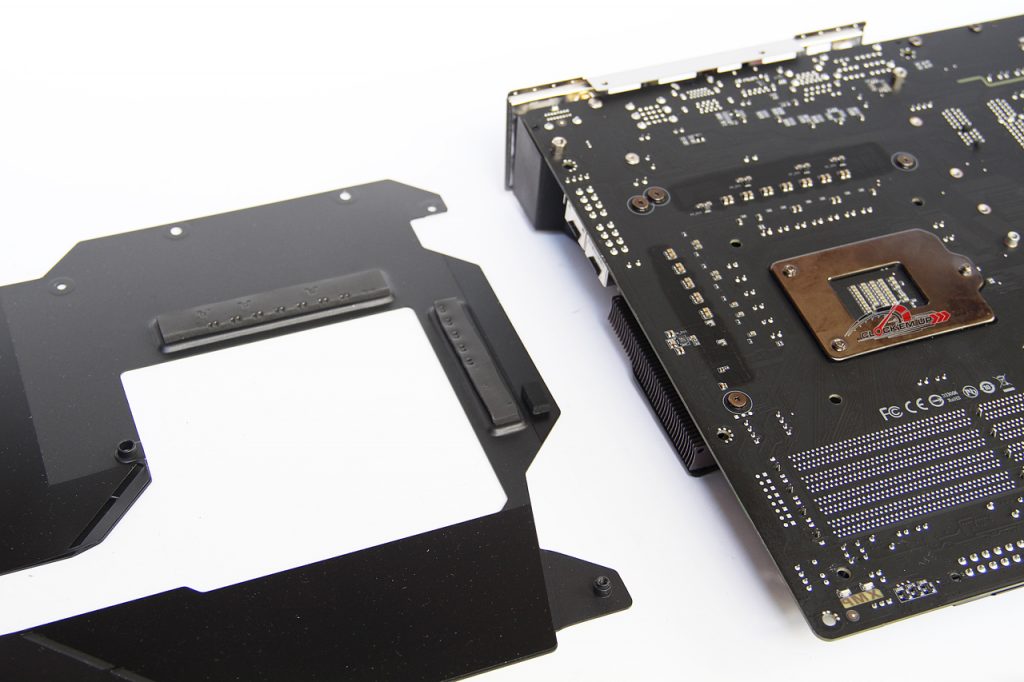

เมื่อเราแกะเจ้า Backplate ออกมาดูก็จะพบว่า ด้านหลังของภาคจ่ายไฟ หรือใต้ Mosfet นั้นจะมีการติดตั้งแผ่นนำความร้อนหรือ Thermal pad มาให้ดูดซับความร้อนจากด้านหลังของภาคจ่ายไฟอีกชุดหนึ่ง ไม่เย็นก็ให้รู้ไปครับ เพราะพี่แกะระบายความร้อรภาคจ่ายไฟทั้งด้านหน้า และด้านหลังของภาคจ่ายไฟเลยล่ะ…

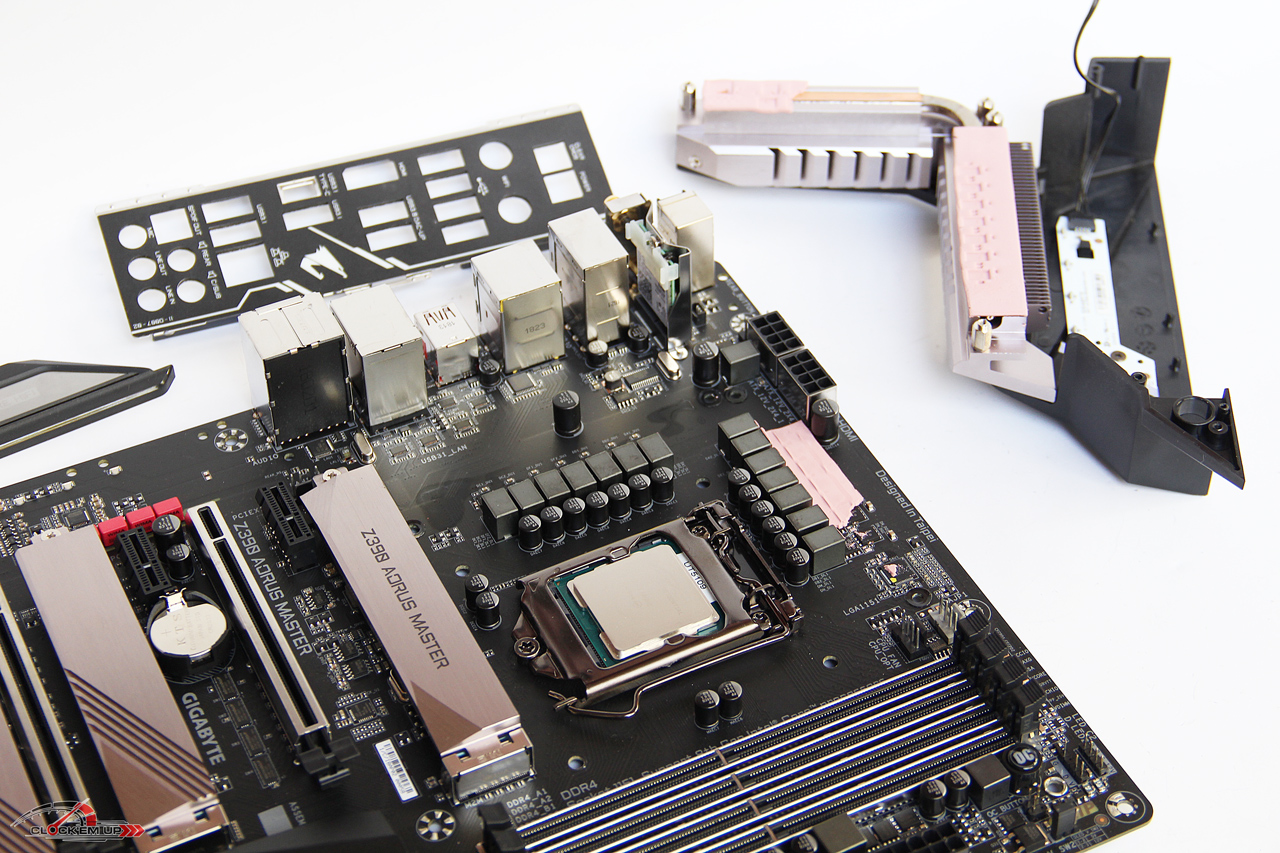

ทำการรื้อชุดระบายความร้อนด้านบนออกดูกันครับซึ่งการถอดชุด Heatsink ออกนั้นจำเป็นต้องถอดในส่วนของ Balckplate และ Back I/O Shield ออกเสียก่อนครับ ถึงจะถอดมันออกมาได้ ขั้นตอนการถอดก็ค่อนข้างวุ่นวายนิดหนึ่ง เพราะมีการจับยึดหลายจุดมาก

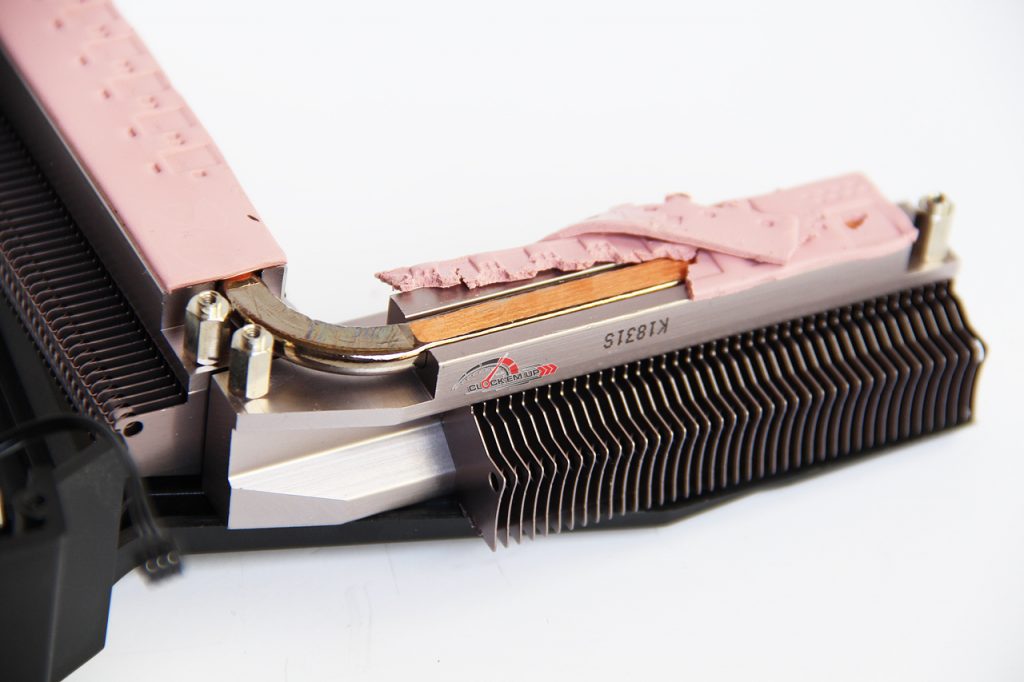

       นี่คือชุดระบายความร้อนของภาคจ่ายไฟ CPU ที่ทาง GIGABYTE เรียกว่า “Advanced Thermal Design” โดยมีการใช้ Fins-Array Heatsink ที่เป็นครีบระบายความร้อนแบบเดียวกับที่ Heatsink CPU คุณภาภสูงเลือกใช้กัน เพราะมีครีบที่บาง กระจายความร้อนออกจากตัว Heatsink ได้เร็วกว่าแบบอลูมิเนียมตันๆ ที่เราเห็นแบบทั่วๆ ไปใช้กัน และยังเลือกใช้ Direct Touch Heatpipe หรือการต่อท่อ Heatpipe สัมผัสโดตรงผ่าน Thermal pad สู่ตัว Mosfet ช่วยให้การนดึงความร้อนออกมาจากตัว Mosfet นั้นมีประสิทธิภาพสูงสุด  แต่ขอติอย่างหนึ่งเลยครับว่า Thermal Pad ที่เลือกใช้สำหรับ Mosfet นั้นคุณภาพ ไม่ค่อยดีเท่าไรนัก แข็งตัวง่าย ต่างกับแบบที่เลือกใช้บริเวณด้านหลังของ Thermal Backplate นั้นมีความนุ่มนวล และไม่น่าจะขาดหรือแตก+แห้ง+แข็งง่ายแบบนี้

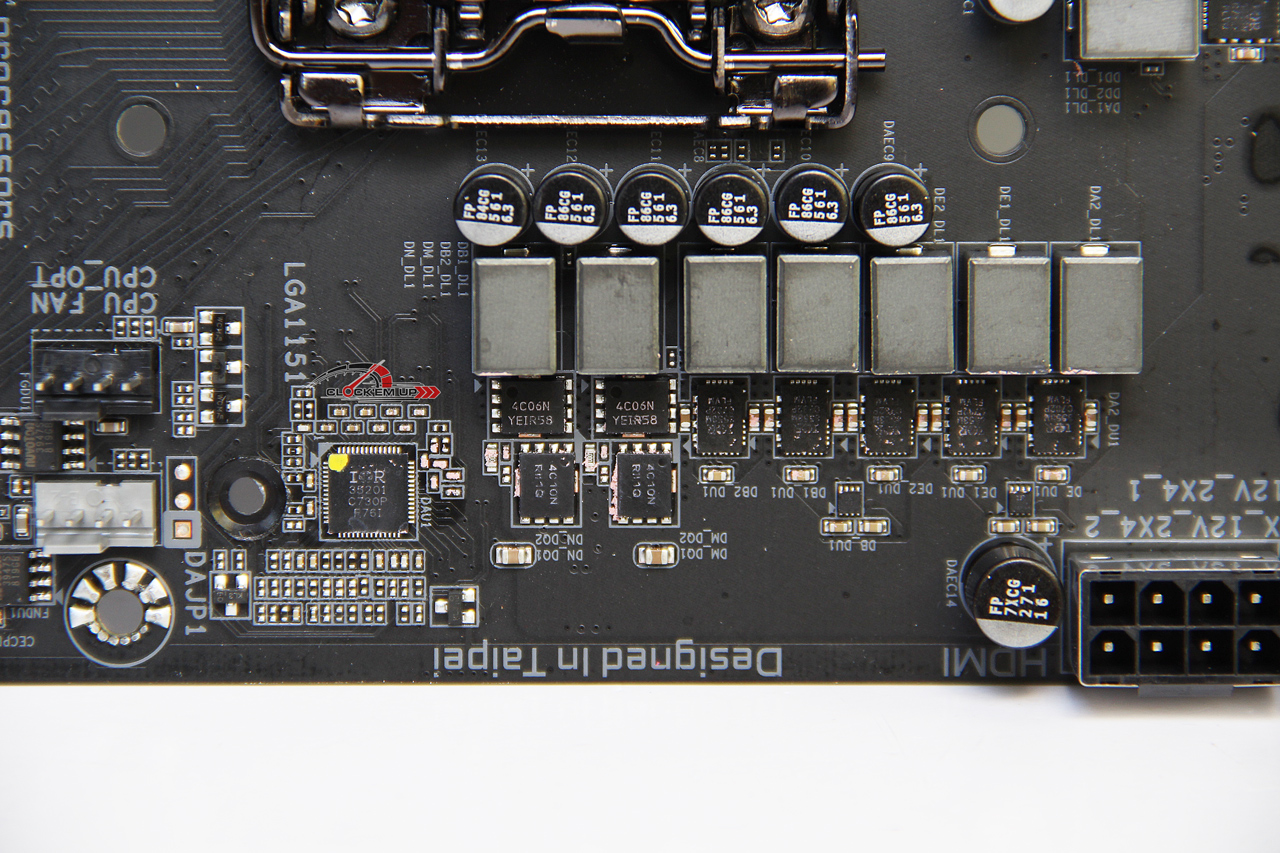

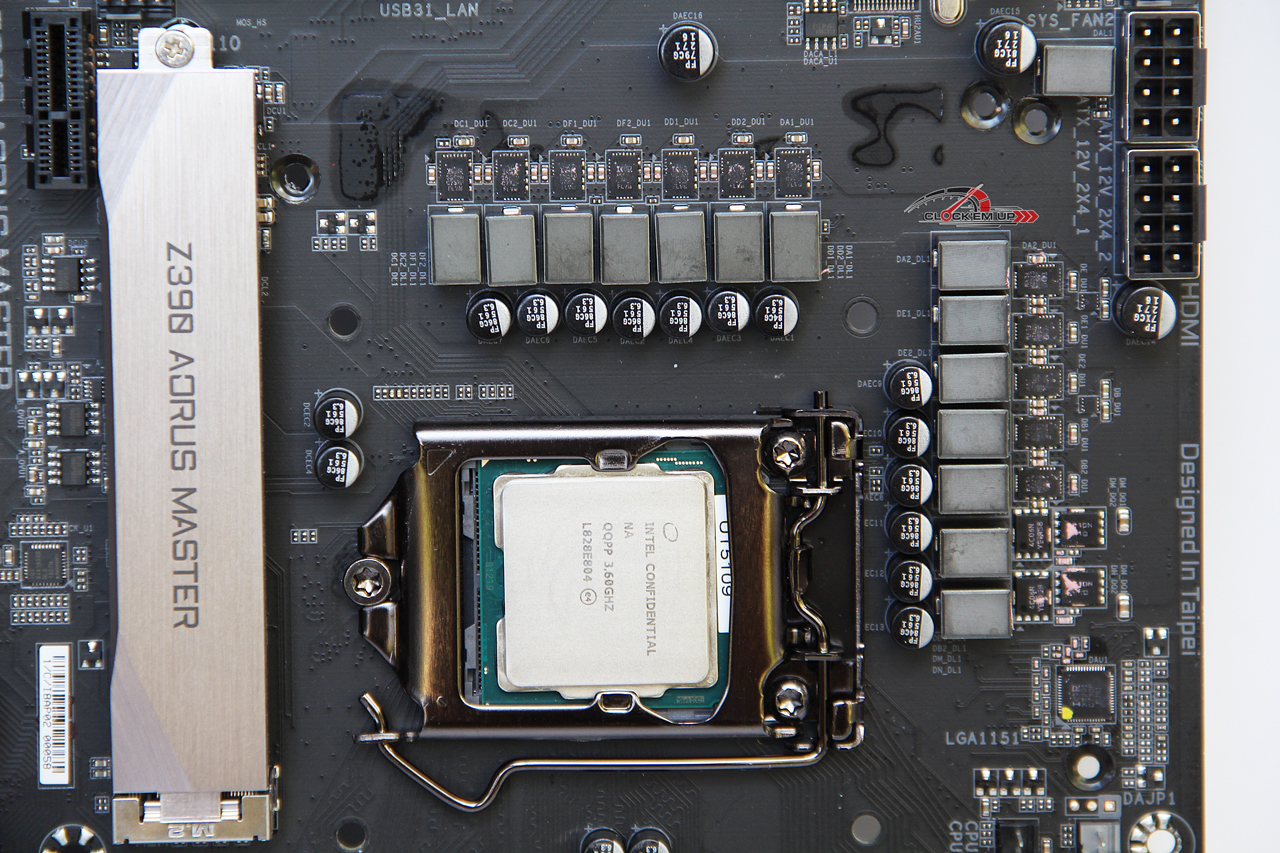

การออกแบบชุดจ่ายไฟหลักของ CPU นั้นมีทั้งหมด 12 Phase ที่เลือกใช้ Mosfet จากค่าย IR เบอร์ 3552 ทั้งหมด 12 เม็ด  ส่วนอีก 2 Phase ที่แยกออกมานั้นไม่แน่ใจว่าเป็นของ IGP หรือส่วนไหน แต่ที่แน่นๆ ไม่ใช่ของ IR แบบ SIngle Package แน่นอน

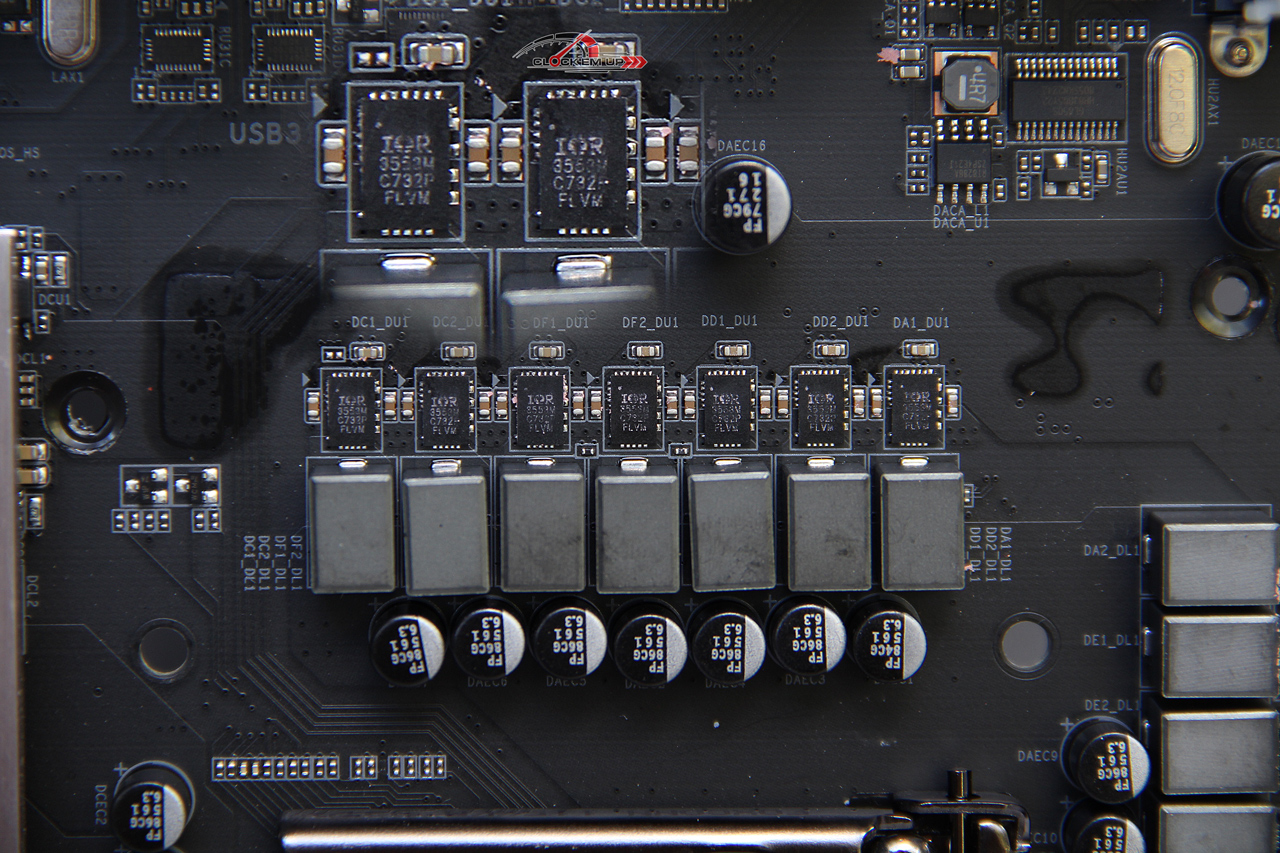

บริเวณชิป PWM IC จากค่าย IR สำหรับคุม Mosfet IR ทั้ง 12 ตัว จริงๆ มีด้านหลัง PCB อีก 6 ตัวซึ่งสำหรับชุด IR Phase Doubler ก่อนจะเข้ามาที่ชุด 12 Phase ครับ



อีกซีกของ Mosfet ทั้ง 7 ตัวครับ



ระบบเสียงยังคงใช้ชิป Codec หลักจากค่าย Realtek ในรุ่น ALC1220-VB และยังมาพร้อมกับ DAC คุณภาพสูง ESS SABRE “DAC ES9118”

Audio :

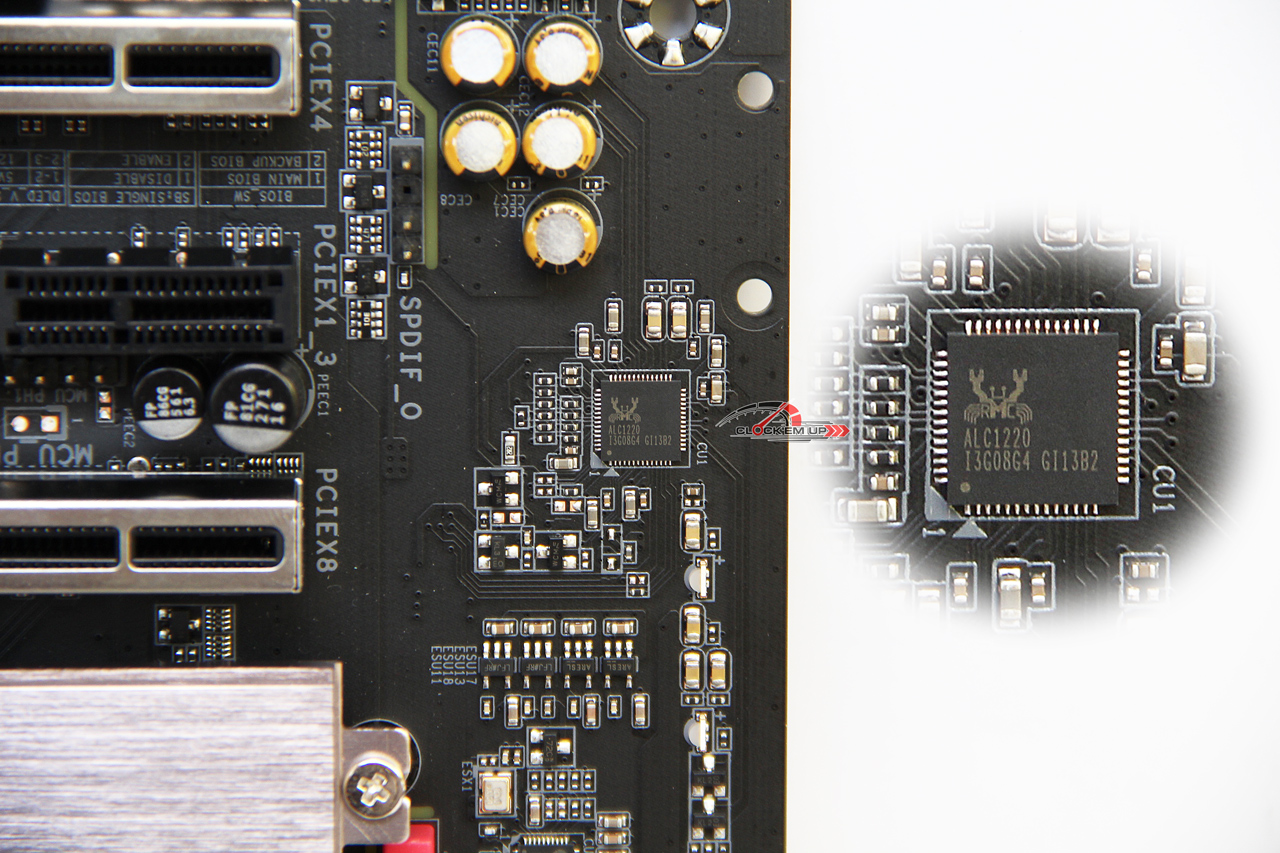

บริเวณที่ติดตั้งชิป Realtek ALC1220 Audio Codec
