be quiet! DARK ROCK TF 220W TDP CPU Cooler Review

     สวัสดีชาว Clock’EM UP ทุกท่านครับ วันนี้เราก็มี CPU Cooler ตัวใหญ่อีกรุ่นหนึ่งจากทางค่าย be quiet! มาแนะนำกันในรุ่น DARK ROCK TF 220W TDP ซึ่งจะเป็น Heatsink ที่ออกแบบ Tower แนวนอน และมาพร้อมกับพัดลมระบายความร้อนขนาดใหญ่ 135mm. ถึง 2 ตัวกันเลยทีเดียว โดยการออกแบบของ Heatsink ทรงแนวนอนเช่นนี้จุดเด่นหลักๆ เลยก็คือเขาจะเน้นให้มี Air-Flow กระจายไปรอบๆ ตัว CPU เพื่อให้บริเวณภาคจ่ายไฟและแรมนั้นมีอากาศไหลเวียนได้ดีขึ้นนั่นเอง เอาล่ะครับ เพื่อไม่เป็นการเสียเวลาเราไปชมรายละเอียดของ DARK ROCK TF กันเลยดีกว่า….



Technical Drawing

     นี่คือภาพ Darwing การออกแบบของ Heatsink DARK ROCK TF ที่มีขนาดความสูงที่วัดจากฐานถึงตัวพัดลมด้านบน จะมีความสูงอยู่ที่ 130.8mm. (ถ้าไม่รวมพัดลมจะอยู่ที่ความสูง 107.5mm) ส่วนหน้ากว่างของ Heatsink นั้นอยู่ที่ 140mm. ดังนั้นใครจะซื้อไปใส่กับเมนบอร์ดรุ่นไหนก็ควรตรวจดู Layout ของเมนบอร์ดให้ดีๆ ว่าจะติด Heatsink VRM หรือติด Slot แรมหรือไม่ ?  เพราะมีหลายคน ชอบเลือก Heatsink ที่ดูสวย ถูกใจในการออกแบบไว้ก่อน แล้วไม่ยอมดู Layout ของเมนบอร์ดก่อน อาจจะเกิดเหตุการณ์ไม่คาดฝัน ซื้อแล้วประกอบเข้ากับ Hardware ของตัวเองที่เตรียมไว้ไม่ได้ อันนี้ควรพิจารณากันอย่างละเอียดเลยนะครับ ^^”



แกะกล่องดูกันเลยดีกว่าครับสำหรับ be quiet! DARK ROCK TF ซึ่งจะมาพร้อมอุปกรณ์ Accessrories ต่างๆ มากมาย และพัดลมระบายความร้อนขนาดใหญ่ 135mm. จำนวน 2 ตัว, ชุดยึดของ CPU AMD และ Intel พร้อมกับลวดยึดพัดลมและซิลิโคน DC1 แถมมาให้ 1 หลอด

Socket Support :

  • Intel : 775 / 115x / 1366 / LGA2011(-3) Square ILM / 2066
  • AMD : AM2(+) / AM3 (+) / AM4 / FM1 / FM2(+)



การออกแบบของ Heatsink รุ่นนี้คือจะเป็นทรงแบบ Dual Tower แบบแนวนอน คว่ำลงกับเมนบอร์ด หรือใช้พัดลมดูดอากาศลงมาที่เมนบอร์ดนั่นเอง โดยจะประกอบไปด้วย Tower ขนาดใหญ่ด้านบน และมี Tower ชุดเล็กอยู่ด้านล่าง



มีการเลือกใช้ท่อ Heatpipe ทองแดงชุบสีดำทั้งหมดจำนวน 6 เส้นด้วยกัน



เรื่องของสีนั้นก็คงยืนพื้นสีดำด้านที่เคลือบด้วยเซรามิกบริเวณ Fins ระบายความร้อน ซึ่งจะช่วยให้การคลายความร้อนนั้นทำได้ดีขึ้น



บริเวณชุด Tower Heatsink ด้านบนนั้นจะมีโค้งเว้าเล็กน้อย เพื่อลดจุดบอดของแกนพัดลม และจะเป็นตัวยึดพัดลมในรุ่น SilentWings PWM 135mm. ทั้ง 2 ตัวรอบการทำงานอยู่ที่ 1400rpm. สูงสุด





นี่คือ Heatsink อีกชุดหนึ่งที่เป็น Tower ขนาดเล็กด้านล่างใกล้กับฐาน Base ของ Heatsink ซึ่งก็จะช่วยซับความร้อนจากท่อ Heatpipe อีกด้านหนึ่งได้ด้วย ส่วนอีกด้านหลังก็จะไประบายความร้อนที่ชุด Tower ขนาดใหญ่ด้านบน



ฐาน Base ของ Heatsink รุ่นนี้ทำจากทองแดงและเคลือบผิวด้วย Dark Nickle สีดำนั่นเอง



และตัวฐาน Base นั้นก็ทำการ Lapping และขัดเงามาอย่างเรียบเนียน



ตัวอย่างการติดตั้งพัดลมระบายความร้อน SilentWings PWM 135mm. 1400rpm. ทั้ง 2 ตัว ด้วยการใช้ลวดเกี่ยวที่ตัว Tower ใหญ่ด้านบน โดยใช้ทิศทางการดูดลมเย็นจากด้านบนลงสู่ด้านล่าง



พลิกให้ดูด้านล่างกันอีกหนึ่งมุมครับ กับการติดตั้งพัดลม 2 ตัว ซึ่งจะมีลักษณะการวางพัดลมตามภาพเลย



Setup



การติดตั้งนั้นก็ไม่ได้ยุ่งยากอะไรมาก เพียงแค่ติดตั้งพัดลมเข้าไปที่ตัว Heatsink ทั้ง 2 ตัวให้เรียบร้อยก่อน จากนั้นเริ่มทำการประกอบฐานยึด Heatink โดยประกอบตัว Backplate และชุดยึดด้านหน้าให้เรียบร้อย



Heatsink รุ่นนี้ออกแบบมาให้ยึดนอ๊ตจากด้านหลังเมนบอร์ด



เมื่อประกอบชุด back plate เรียบร้อยแล้วก็ทำการติดตั้งซิลิโคน โดยครั้งนี้เราจะเลือกใช้ของ Kingpin KPx



ให้ทำการติดตั้ง Heatsink จากด้านหน้า และพลิกเมนบอร์ดลงแล้วขันน๊อตยึดทั้ง 4 ตัวให้แน่น ก็เป็นอันเสร็จพิธีในการติดตั้งครับ….



Overview

With T-FORCE Xcalibur DDR4 x2 DIMM

มาดูภาพ Overview รอบๆ ตัวเมนบอร์ดหลังจากประกอบชุดระบายความร้อน be quiet! DARK ROCK TF เข้ากับเมนบอร์ด ASROCK Z370 Taichi และแรม DDR4 จากค่าย T-Force Xcalibur RGB DDR4-3600CL18 16GB-Kit กันครับ ซึ่งก็ประกอบเข้ากันได้ดี ไม่มีติดอะไรครับ ส่วนเมนบอร์ดรุ่นอื่นๆ ก็ต้องดู Layout เผื่อๆ กันด้วยนะครับ…




With T-FORCE XTREEM DDR4 x4 DIMM



การทดสอบของเราในครั้งนี้ก็จะทดสอบในห้องแอร์อุณหภูมิประมาณ 24-25c องศาเซลเซียส ตลอดการทดสอบครับ



มุมมองอีกด้านของ DARK ROCK TF ซึ่งบอกเลยว่าใหญ่สะใจจริงๆครับ



Hardware Spec.

 CPU
Intel Core i7-8086K 6C/12T Coffeelake 14nm.
 CPU Cooler be quiet! DARK ROCK PRO 4
– be quiet! DARK ROCK TF
– Noctua NH-D15
 Motherboard
 ASROCK Z370 Taichi  [Intel Z370]
 Memory
 T-Force Xcalibur RGB DDR4-3600 CL18 16GB-Kit
 VGA  MSI GTX1080 Ti GAMING X
 Hard Drive
 Apacer Phanter AS340 240GB x1 (OS Drive)
 PSU  CoolerMaster V1200 Platinum
 OS  Windows 10 Pro 64 bit [Last Update] 1803



System Configสำหรับรายละเอียดในการทดสอบของเราในครั้งนี้ก็จะทดสอบความร้อนของ DARK ROCK TF ด้วย CPU Intel Core i7-8700K 6C/12T ที่ความเร็วเดิมๆจากโรงงาน และแบบ Overclock ที่ความเร็ว 5.1Ghz/ Cache 4.8Ghz Vcore 1.36V และแรม T-Force Xcalibur RGB DDR4-3600CL18 16GB-Kit By XMP Profile



Temperature Results

เอาล่ะครับมาถึงช่วงทดสอบประสิทธิภาพ Heatsink ความร้อนจากค่าย be quiet! ในรุ่น DARK ROCK TF ตัวนี้กันว่า เมื่อจับไปทดสอบเทียบกับชุด Base เดิมของเราก่อนหน้านี้ที่มีการทดสอบเจ้า DARK ROCK PRO 4 และ Noctua NH-D15 เอาไว้นั้นจะมีประสิทธิภาพในการทดสอบอย่างไรบ้าง ไปชมกราฟทดสอบของเราด้านล่างนี้ดูกันเลยครับ

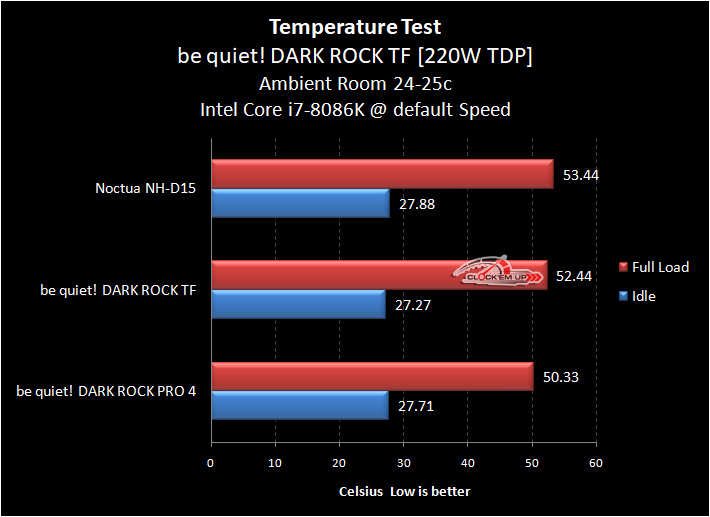

CPU Default Speed @ 4.3Ghz All Cores @ Full Load

      เริ่มจากการทดสอบประสิทธิภาพเรื่องความร้อนร่วมกับ CPU Intel Core i7-8086K 6C/12T ผ่ากระดองแล้วด้านในเป็น Liquid Gallium นะครับ ผลการทดสอบแบบเดิมๆ พบว่า DARK ROCK TF ร้อนกว่า DARK ROCK PRO 4 อยู่ประมาณ 2.11c องศาเซลเซียส และยังเย็นกว่า Noctua NH-D15 อยู่ที่ประมาณ 1c องศาเซลเซียสอีกด้วย จัดว่าไม่ธรรมดาจริงๆ ที่ Heatsink แนวคว่ำพัดลมลงแบบนี้จะทำให้เย็นได้ ไม่ใช่เรื่องง่าย

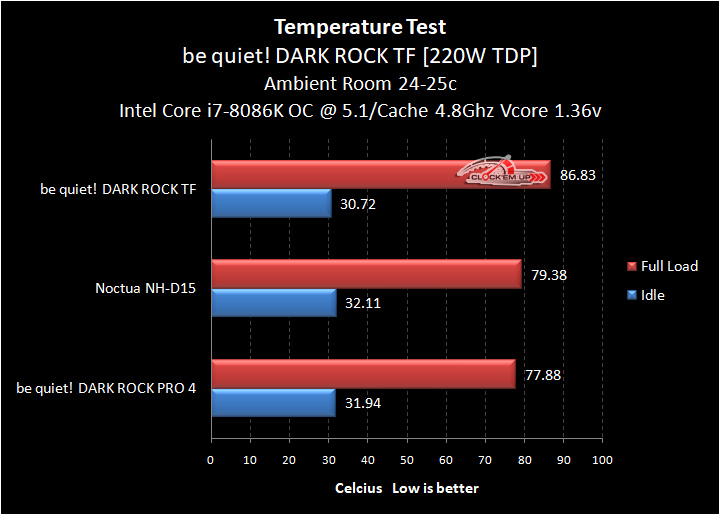

Overclock @ 5.1Ghz Cache 4.8Ghz Vcore 1.36V

     มาดูกันต่อเลยกับผลการทดสอบแบบ Overclock CPU Intel Core i7-8086K ไปที่ความเร็ว 5.1Ghz/Cache 4.8Ghz Vcore 1.36V พบว่าผลการทดสอบนั้นกลับพลิกล็อค กลายเป็นว่าเมื่อเจอ Load หนักๆ นั้นเจ้า DARK ROCK TF นั้นกลับเอาความร้อนไม่อยู่ครับ ร้อนสุดในบรรดา Heatsink ทั้ง 3 รุ่นที่ทดสอบด้วยกัน ซึ่งมันร้อนถึง 86.83c องศาเซลเซียส กันเลยทีเดียว โดยที่น Noctua NH-D 14 นั้นคุมอุณหภูมิได้ดี ไม่เกิน 80c และรวมถึง DARK ROCK PRO 4 ที่เย็นที่สุดในการทดสอบด้วยอุณหภูมิเฉลี่ยจากการทดสอบ 3 รอบของเราที่ 77.88c องศาเซลเซียสเท่านั้นเอง

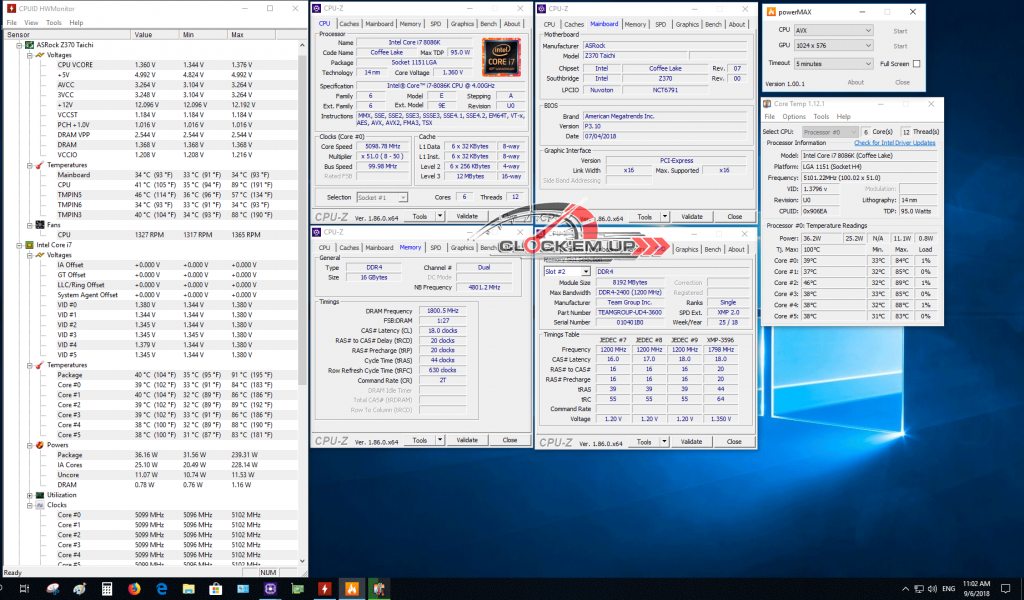

Temperature Results (HW Monitor 6 Cores)

: OC 5.1Ghz Cache 4.8Ghz Vcore 1.36V

Run 1

  • Min Temp : 29c
  • Max Temp : 91c



Run 2

  • Min Temp : 29c
  • Max Temp : 91c



Run 3

  • Min Temp : 31c
  • Max Temp : 89c



Check contact between CPU and Heatsink

-DARK ROCK TF

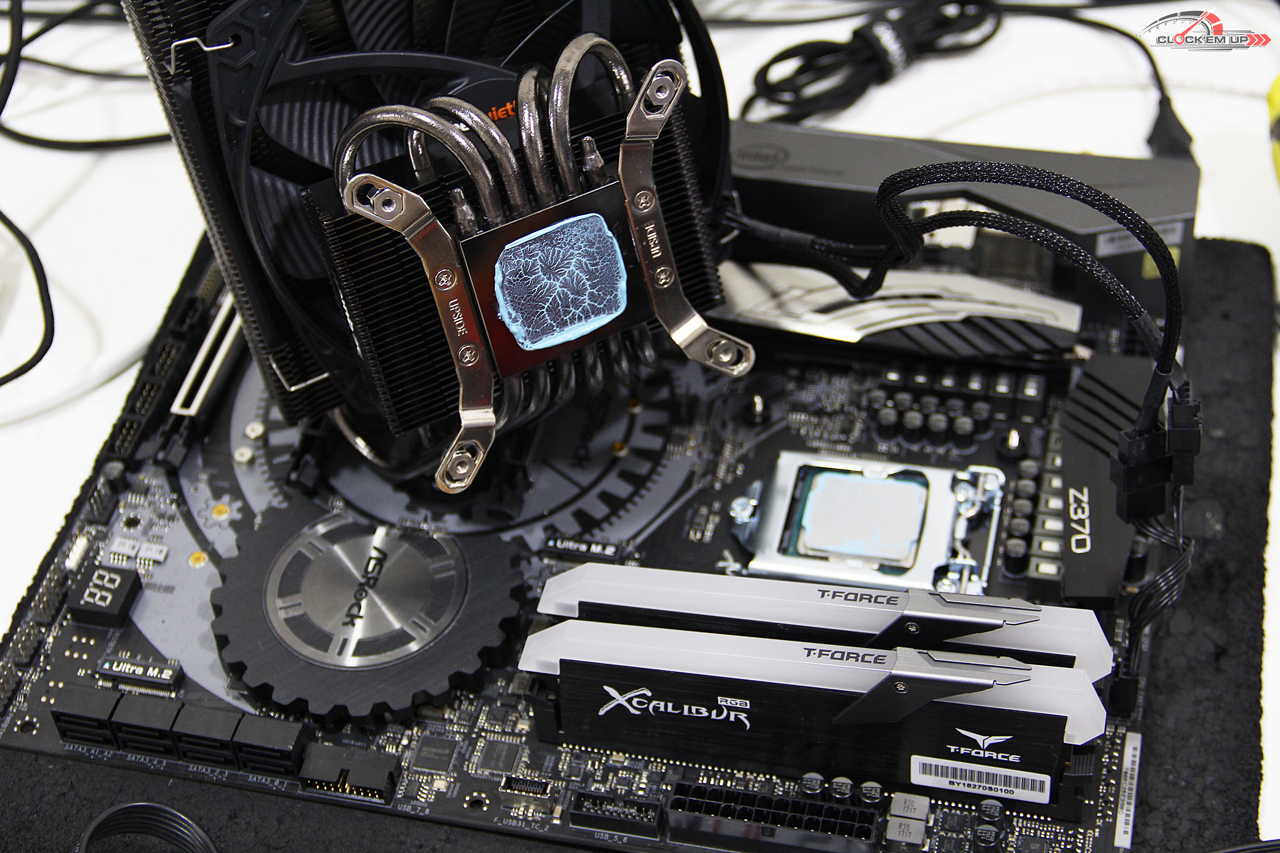

ถอดเช็คดูหน้าสัมผัสกันดูสีกนิดครับ ซึ่งเจ้า DARK ROCK TF นั้นก็สามารถรัดซิลิโคนเต็มหน้าสัมผัสได้ดีจริงๆ ครับ

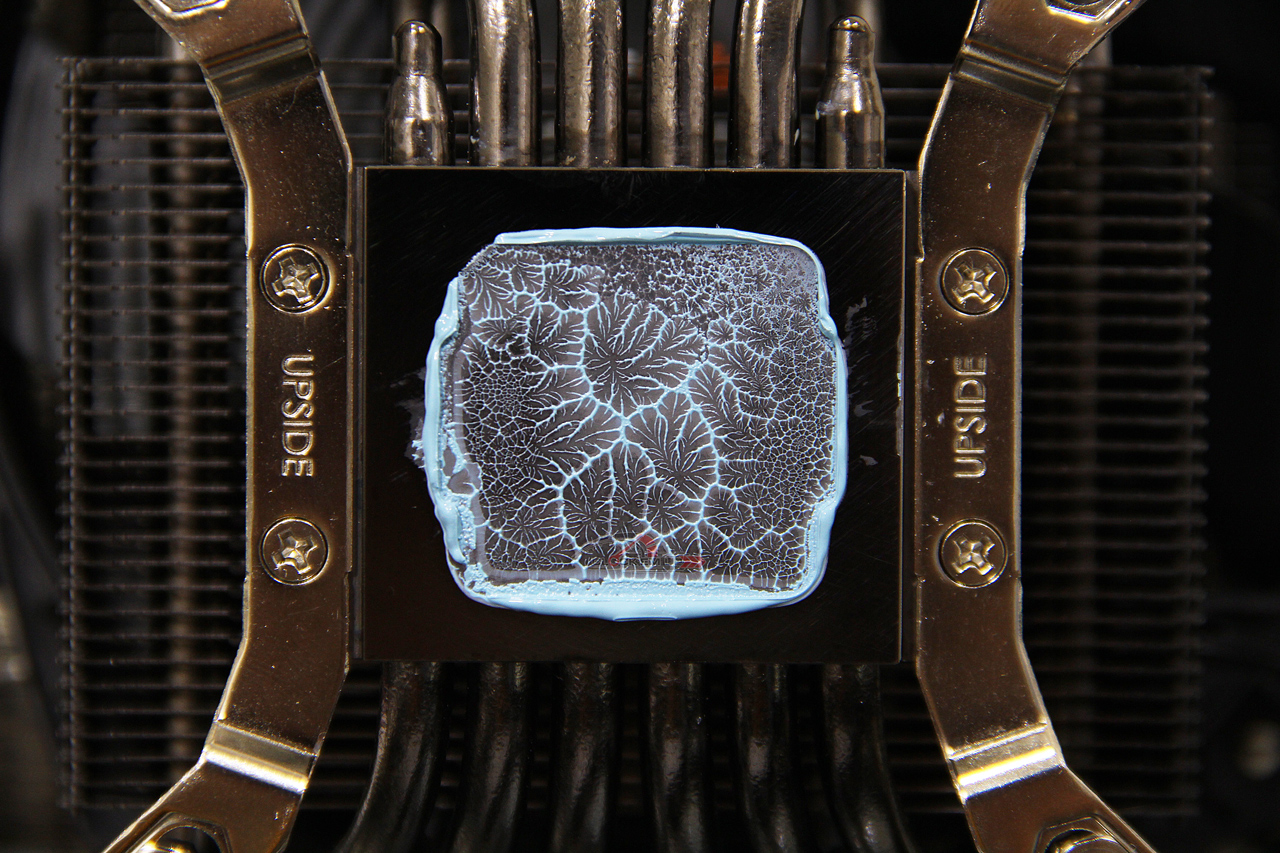

บริเวณหน้าสัมผัสของ Heatsink Base นั้นจะเห็นได้ว่าซิลิโคนกระจายเรียบทั่วหน้าสัมผัสจริงๆ บ่งบอกถึงการจับยึดที่ทำออกมาได้ดีมาก

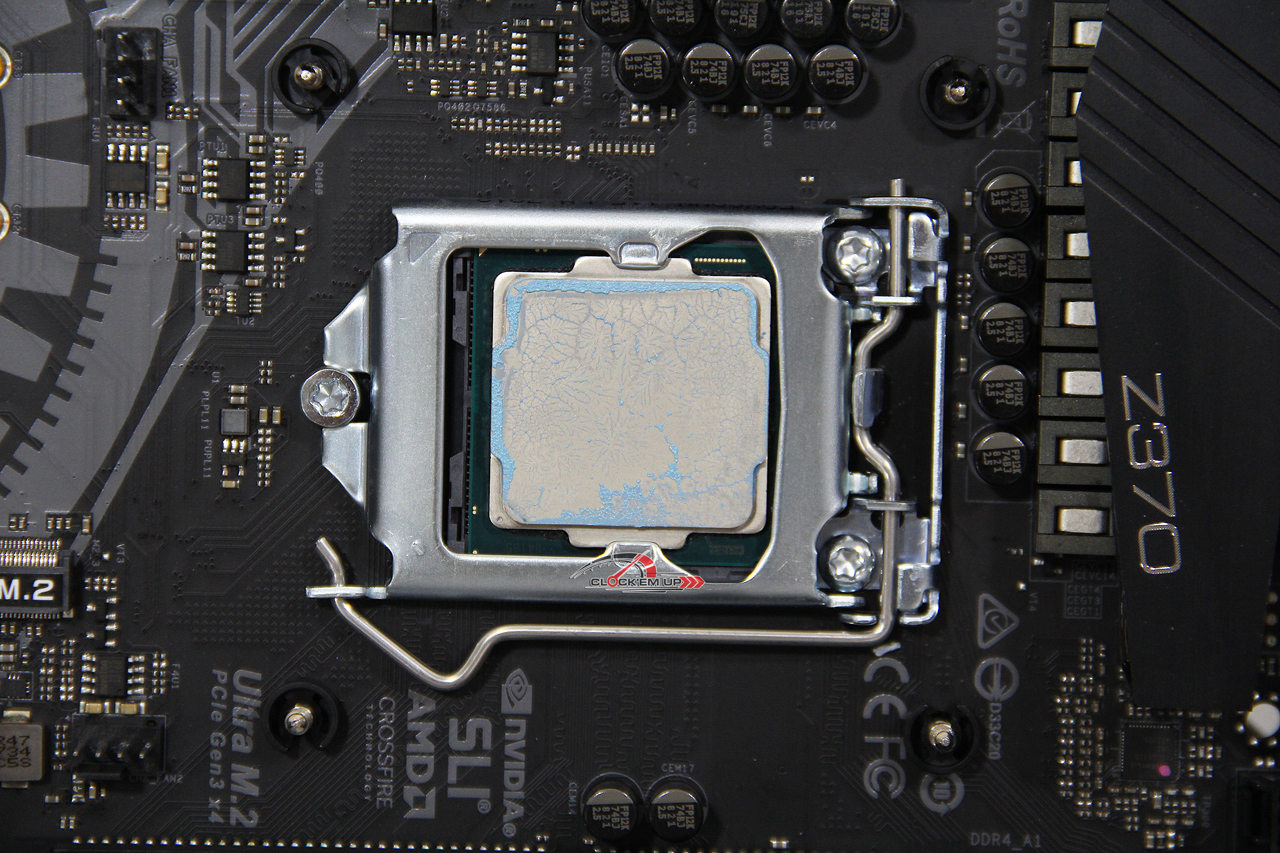

และบริเวณหน้ากระดอง IHS ของ CPU นั้นก็แสดงให้เห็นชัดเจนว่าซิลิโคนกระจายทั่วหน้ากระดองแบบชัดเจนครับ



Conclusion.

     เป็นอย่างไรกันบ้างครับสำหรับผลการทดสอบของเจ้า be quiet! DARO ROCK TF ที่เป็น Heatsink ทาง Dual Tower แบบแนวนอน ที่ออกแบบมาเน้นให้มีลม Air-Flow กระจายรอบๆ ตัว CPU ซึ่งนั่นหมายความว่าบริเวณ VRM และแรม DDR4 นั้นจะมีลมช่วยไหลเวียนได้ดีกว่าทรง Tower แนวตั้ง ซึ่งจะเน้นลมดูดผ่านแค่ด้านบน Heatsink ซึ่งจะไม่มีลมไหลเวียนลงมาบริเวณรอบๆ ของตัว Socket CPU  แต่ข้อด้อยของ Heatsink ที่เป็น Tower แบบแนวนอนเลยก็คือ ประสิทธิภาพในการระบายความร้อน เมื่อเจอ Load แบบหนักๆ จะไม่เย็นสู้การออกแบบ Tower แบบแนวตั้ง… ซึ่งจากประสบการณ์ที่ผมทดสอบ Heatsink มา 10 กว่าปี+  ผมยังไม่เคยเจอ Heatsink ทรงแนวนอนคว่ำลงแบบนี้ทดสอบออกมาแล้วเย็นกว่าทรง Tower แบบแนวตั้งเลยแม้แต่รุ่นเดียว…. และก็ตามคาดครับ…. คือ DARK ROCK TF ผมเดาไว้แล้วก่อนที่จะได้ทดสอบแล้วว่า ยังไงก็ร้อนกว่า DARK ROCK PRO4 แน่นอน…  และก็ตามที่คาดผมคาดไว้จริงๆ  ดังนั้นไม่ใช่เรื่องแปลกนะครับที่ Heatsink ทรงแนว Tower คว่ำลงแบบนี้จะไม่เย็นกว่าแบบแนวตั้ง

     สรุปแล้วถ้าเน้นไปเอาใช้งานปกติ ไม่ได้ OC อะไรมากนักเจ้า be quiet! DARK ROCK TF ตัวนี้จัดว่าเป็น Heatsink ที่ออกแบบมาในรูปของทรง Dual Tower แบบแนวนอนที่มีประสิทธิภาพในการระบายความร้อนที่น่าสนใจรุ่นหนึ่ง แต่ถ้าเจอ Load หนักๆ หรือมีการ Overclock เยอะๆ ผมมองว่าไม่ค่อยเหมาะสมเท่าไร เพราะด้วยรูปทรงการออกแบบของ Heatsink แนวนี้มันไม่ค่อยเย็นอยู่แล้ว…. ไม่ต้องแปลกใจเพราะจะเน้นเงียบและเย็นระดับหนึ่งมากกว่า…   ส่วนตัวผมเองก็เคยลอง Heatsink แนวนี้มาหลายค่ายแล้ว ไม่เคยเย็นกว่าทรง Tower แนวตั้งจริงๆ

     ดังนั้น DARK ROCK TF น่าจะเหมาะกับผู้ใช้งานที่ OC ไม่หนักมาก และเน้นมี Air-Flow กระจายทั่ว VRM และบริเวณ Slot แรม รวมถึงเน้นความเงียบเสียมากกว่าครับ  ดังนั้นได้อย่างก็เสียอย่าง  ลองพิจารณาดูกันได้ครับ ว่าน่าโดนหรือไม่?  สวัสดีครับ ^^”
