ASUS TUF H310-PLUS GAMING Motherboard Review

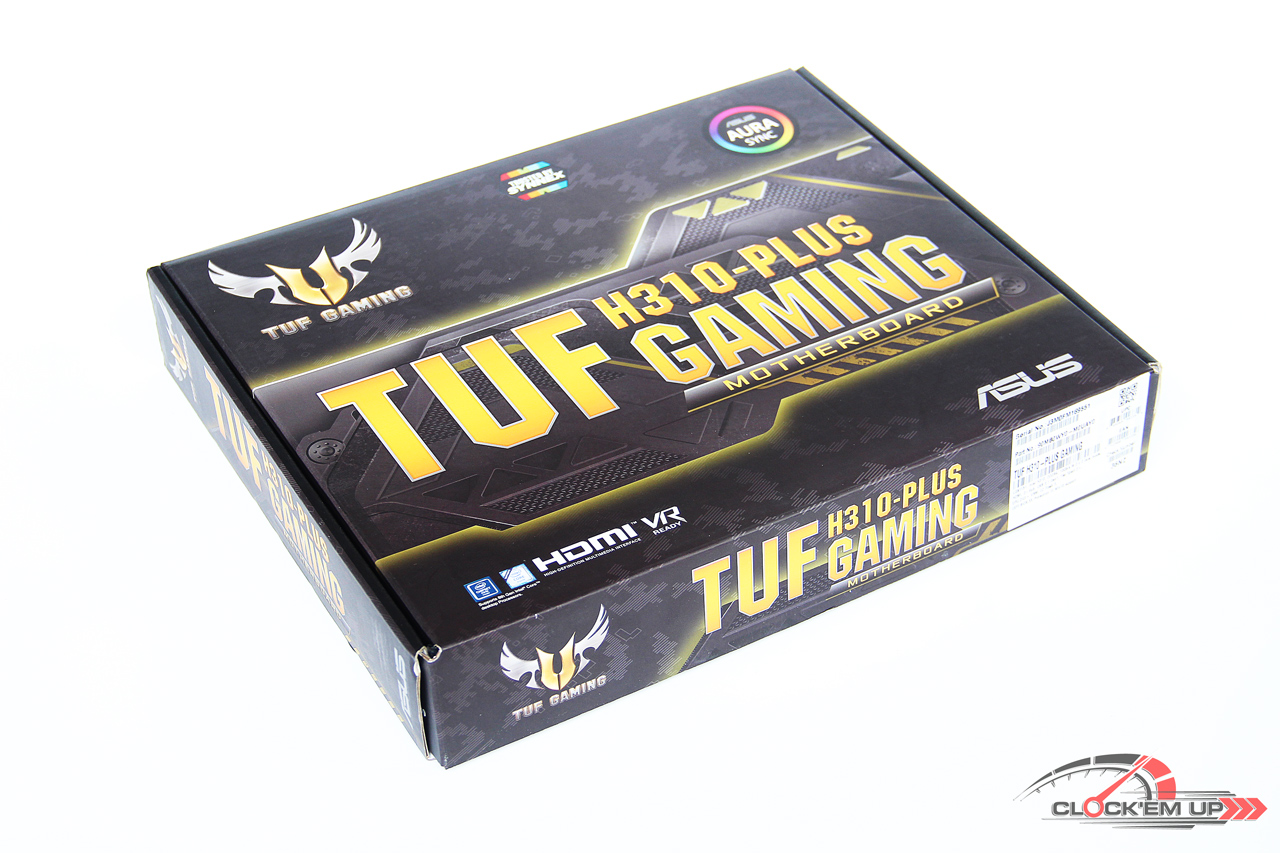

Video Unboxing
สวัสดีครับวันนี้ Clock’EM UP.COM มีเมนบอร์ด Gaming ที่เน้นความทนทนในราคาประหยัดจากค่าย ASUS มาแนะนำให้รู้จักกันอีกหนึ่งรุ่น นั่นคือ TUF H310-PLUS GAMING นั่นเอง ซึ่งจุดเด่นของเมนบอร์ดรุ่นนี้คือเลือกใช้ชิปเซ็ต Intel H310 ที่ปล่อยออกมาเพื่อความต้องการของตลาดล่างโดยเฉพาะ ดังนั้นหากใครมองหาเมนบอร์ดสำหรับเล่นเกมในราคาประหยัดและได้ความแข็งแรงทนทางของภาคจ่ายไฟของ CPU เป็นพิเศษ ผมว่าเจ้า TUF ตัวนี้น่าสนใจอยู่มิใช่น้อย เพราะเขายังมาพร้อมกับแสงสีแบบ RGB Color ที่รองรับการใช้งานแบบ AURA Sync ร่วมกับอุปกรณ์อื่นๆ ได้อีกด้วย ไปชมรีวิวกันเลยครับ ^^”
- TUF Protection: SafeSlot, ESD Guards, DDR4 overvoltage protection, Digi+ VRM, and stainless-steel back I/O for long-term reliability

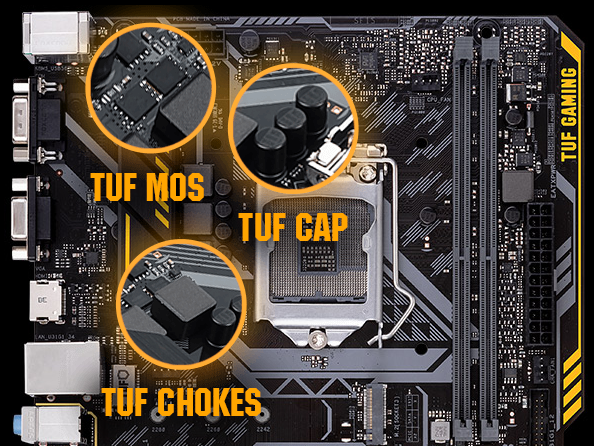

- Military-grade TUF Components: TUF LANGuard, TUF Chokes, TUF Capacitors, and TUF MOSFETs for maximum durability
- Fan Xpert 2+: Ensures every fan achieves the best balance of cooling performance and acoustics
- Aura Sync RGB: Synchronize LED lighting with a vast portfolio of compatible PC gear
- Native M.2: Lightning-fast storage speeds

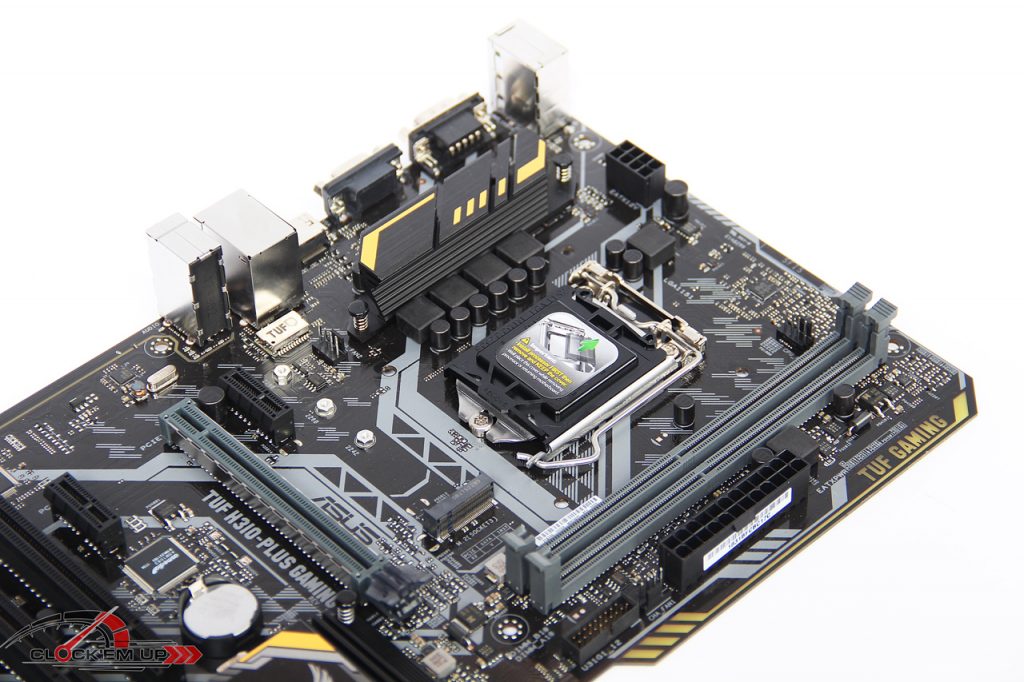

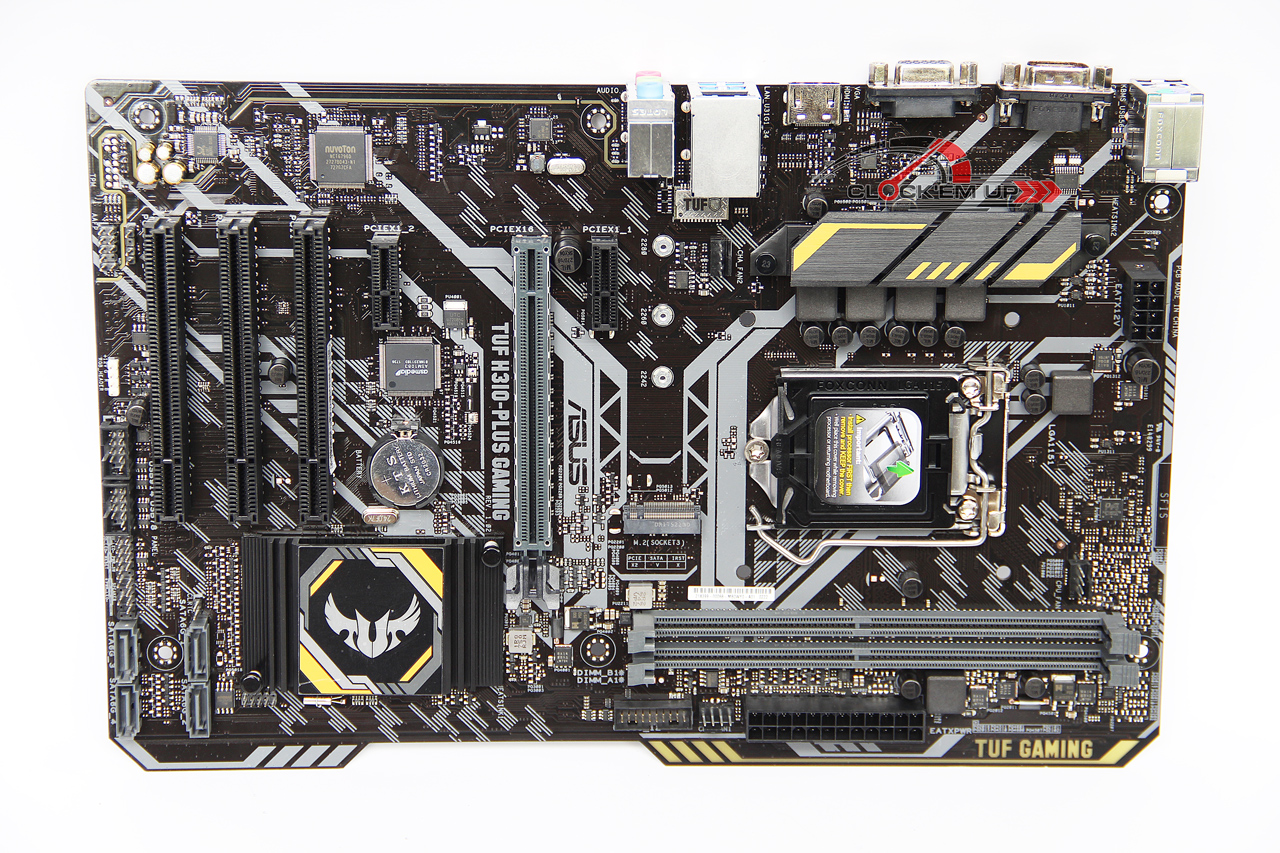

เมนบอร์ดตัวนี้จัดอยู่ในขนาดมาตราฐาน ATX ที่ไม่ใหญ่เต็มใบสักเท่าไรนักครับ โดยจะมีจุดยึดรูน๊อตทั้งหมด 6 รูด้วยกัน ตัวเมนบอร์ดมาพร้อมกับ PCB สีน้ำตาลเข้ม พร้อมลวดลายบนตัวเมนบอร์ดในโทนสีเทา-เหลือง พร้อม TUF Logo บริเวณ Heatsink ระบายความร้อนของชิปเซ็ต Intel H310 ส่วนตัว Socket ของ CPU นั้นคือ LGA-1151 สามารถติดตั้งได้กับ CPU Intel Gen.8 Coffeelake 14nm. ได้ทุกรุ่นครับ
เมื่อพูดถึง TUF แล้วนั้นต้องบอกก่อนเลยว่า ปัจจุบัน TUF แบ่งออกเป็น 2 Series ได้แก่รุ่นใหญ่สุดคือ TUF “The Ultimate Force” จะมีชุดเกราะ Armor หุ้มทั้งตัวและ Feature จะมาแบบจัดเต็ม หรือจะบอกว่ามันเป็น TUF รุ่นใหญ่ก็ว่าได้ ส่วนเมนบอร์ดตัวที่เราได้มารีวิวนี้คือ TUF H310-PLUS GAMING จัดอยู่ในตระกูล TUF “Gaming” ทำออกมาเพื่อเน้นใช้งานด้าน Gaming เป็นหลักๆ และตัดสิ่งที่ไม่จำเป็นออกไปทั้งหมด จึงเหลือแค่คุณภาพของวัสดุหลักๆ อย่างเช่นภาคจ่ายไฟของ CPU นั้นจะให้ความสำหคัญเป็นพิเศษ ถึงแม้จะไม่ได้เลือกใช้ Mosfet คุณภาพสูงมาก แต่ก็เป็นตัวที่ผ่านมาตราฐาน Military-grade หรือเป็นอุปกรณ์เกรดเดียวกับที่ทางการทหารและการแพทย์เลือกใช้ ซึ่งจะเน้นความทนทานเป็นพิเศษ สรุปแล้ว TUF คือเมนบอร์ดที่เน้นความทนทานเป็นพิเศษ…
CPU Support :
- Intel® Socket 1151 for 8th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
- Supports Intel® 14 nm CPU
- Supports Intel® Turbo Boost Technology 2.0

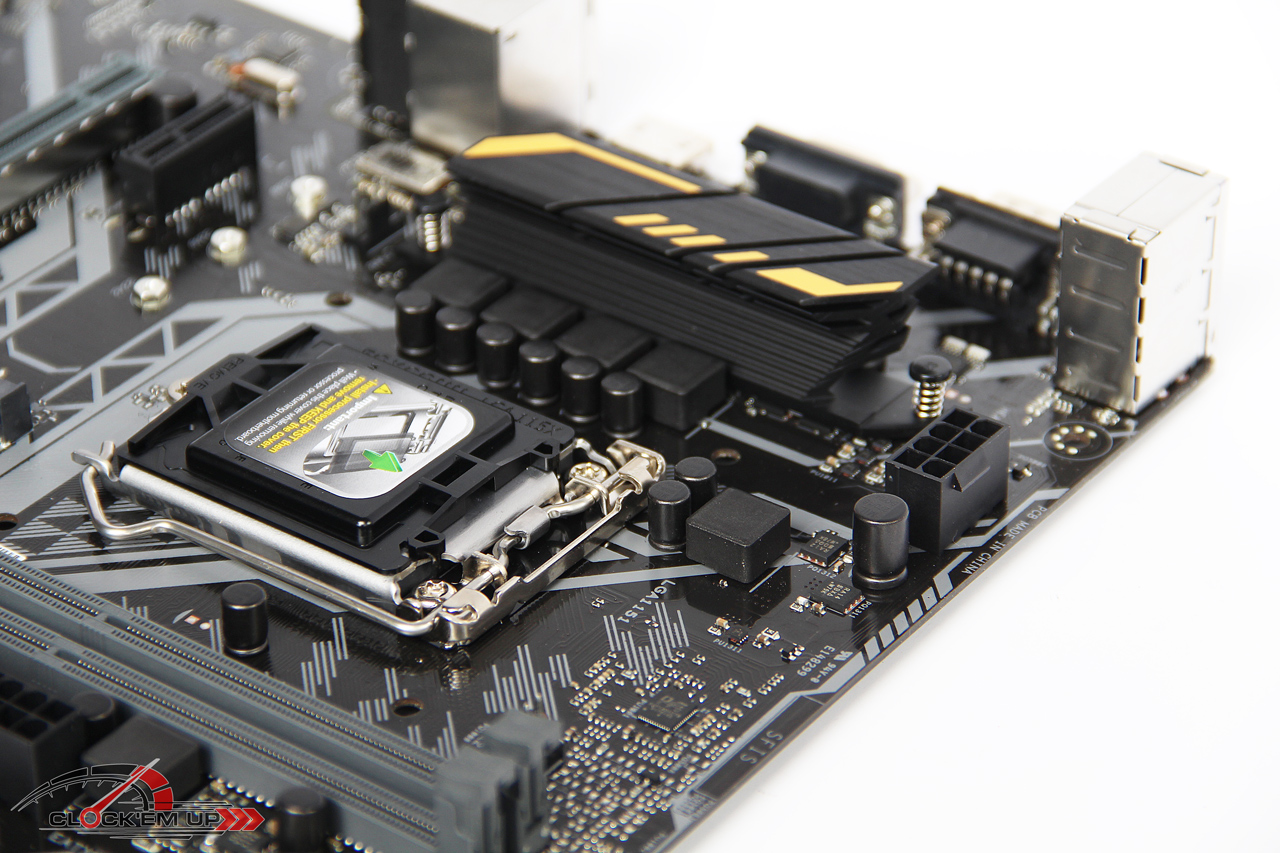

ภาคจ่ายไฟออกแบบมาทั้งหมด 5 Phase ด้วยกัน (Certified military-grade MOSFETs with lower RDS(on)) โดยที่ 4 Phase แรกจะมี Heatsink ระบายความร้อนมาให้ ส่วนจุดต่อไฟเลี้ยงเสริมนั้นเป็นแบบ +12V 8Pin จำนวน หนึ่งชุด รองรับ Load หนักๆ ได้สบายครับ

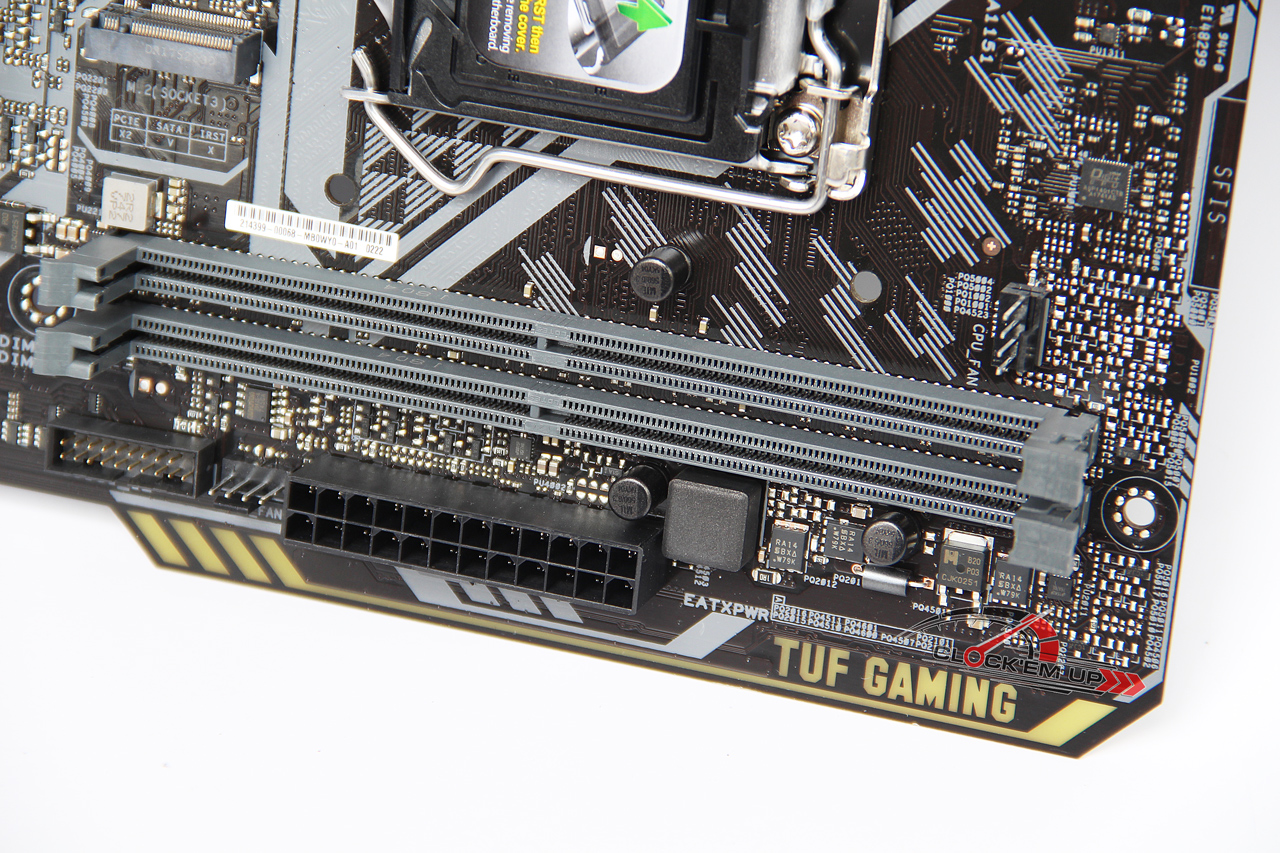

เมนบอร์ดรุ่นนี้มีช่องติดตั้งแรม DDR4 ทั้งหมด 2 Slot โดยจะทำงานแบบ Dual Channel 128-Bit ส่วนความเร็วในการทำงานนั้นจะรองรับได้ตั้งแต่ DDR4-2133/2400/2666Mhz ขึ้นอยู่กับค่า Native ของ CPU ในแต่ละรุ่นว่าสามารถรับแรมบัสสูงสุดได้เท่าไร ความจุสูงสุดที่สามารถติดตั้งแรมได้คือ 32GB หรือแถวละ 16GB นั่นเอง รองรับระบบ Intel XMP2.0 Profile ส่วนบริเวณแถบแสดงผลแบบ RGB Color ด้วยระบบ AURA Sync นั้นจะอยู่บริเวณด้านล่างช่องเสียบไฟเลี้ยงเมนบอร์ด ATX-24pins ซึ่งจะเป็นลักษณะของแถบเส้นของการกัด PCB ให้โปร่งใสขึ้น พร้อมตัวอักษร TUF GAMING

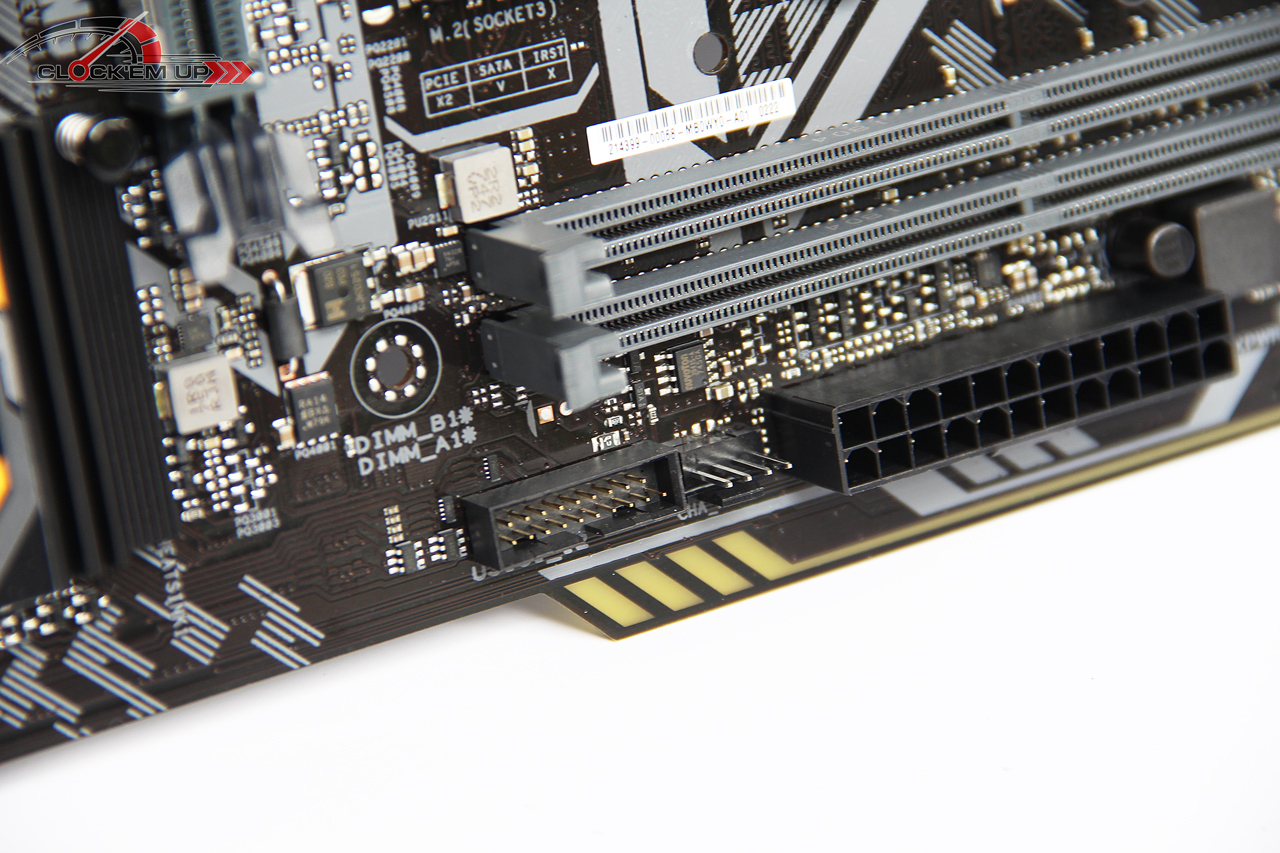

บริเวณจุดเสียบ USB3.1 Gen1 Front Panel บริเวณกลางเมนบอร์ดครับ

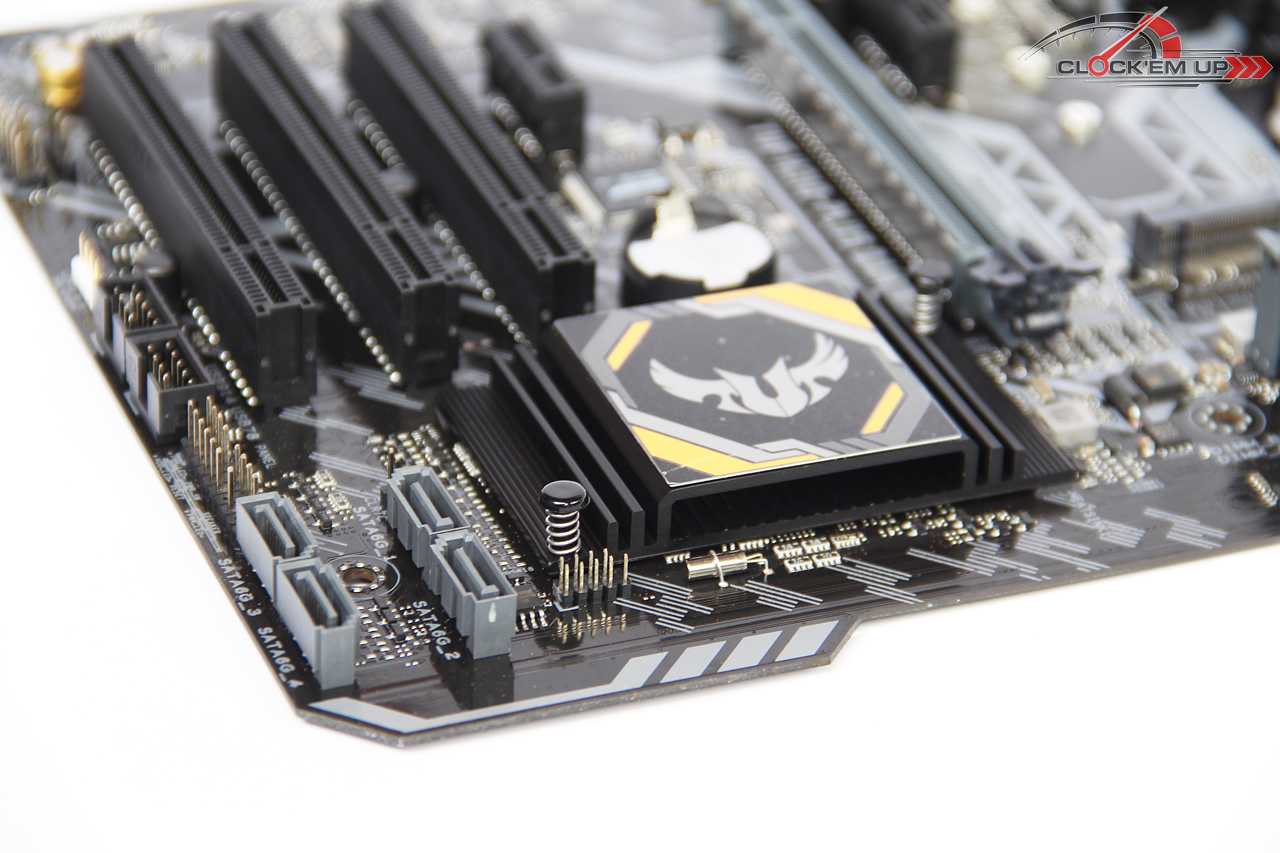

เมนบอร์ดรุ่นนี้มีช่องเสียบ SATA3.0 6Gb/s ทั้งหมด 4 ช่องด้วยกัน ไม่รองรับระบบ RAID และช่องเสียบ M.2 PCIe3.0 x2 Type-2242/2260/2280 จำนวน 1 ช่อง
Storage Support :
- ควบคุมตรงผ่านชิปเซ็ต Intel® H310 Chipset :
- 1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode)*1
- 4 x SATA 6Gb/s port(s), gray,

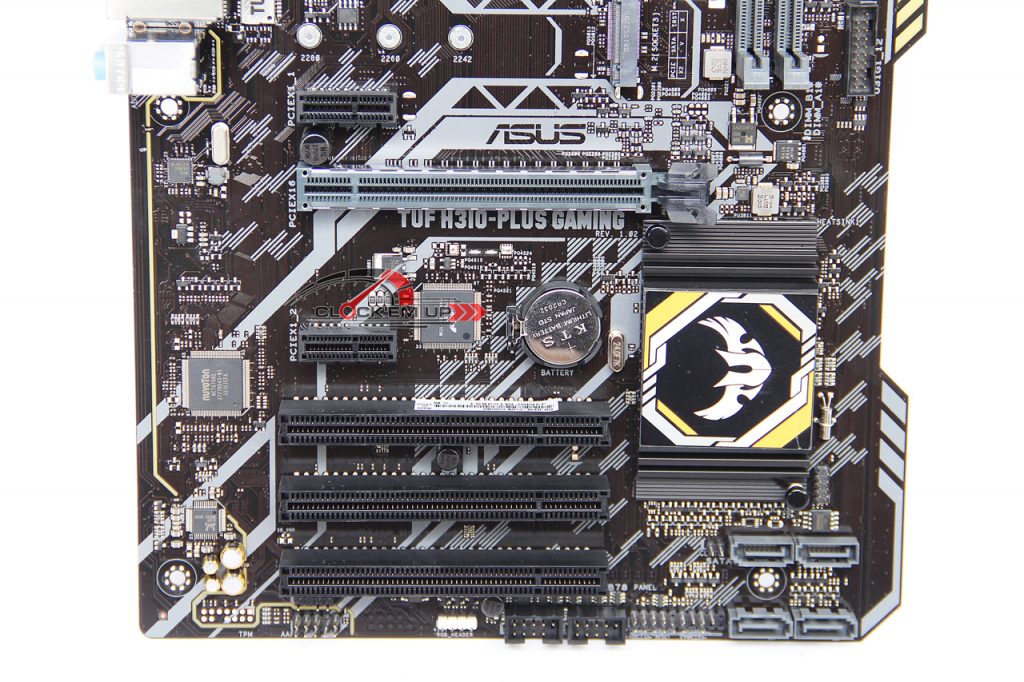

บริเวณช่องเสียบ Slot ต่างๆ นั้นประกอบไปด้วย PCIe2.0 x1 จำนวน 2 ช่อง, PCIe3.0 x16 จำนวน 1 ช่อง และช่องเสียบแบบ PCI ธรรมดาให้มาอีก 3 ช่องด้วยกันครับ
Expansion Slot :
- 1 x PCIe 3.0/2.0 x16 (x16 mode, gray)
- 2 x PCIe 2.0 x1
- 3 x PCI

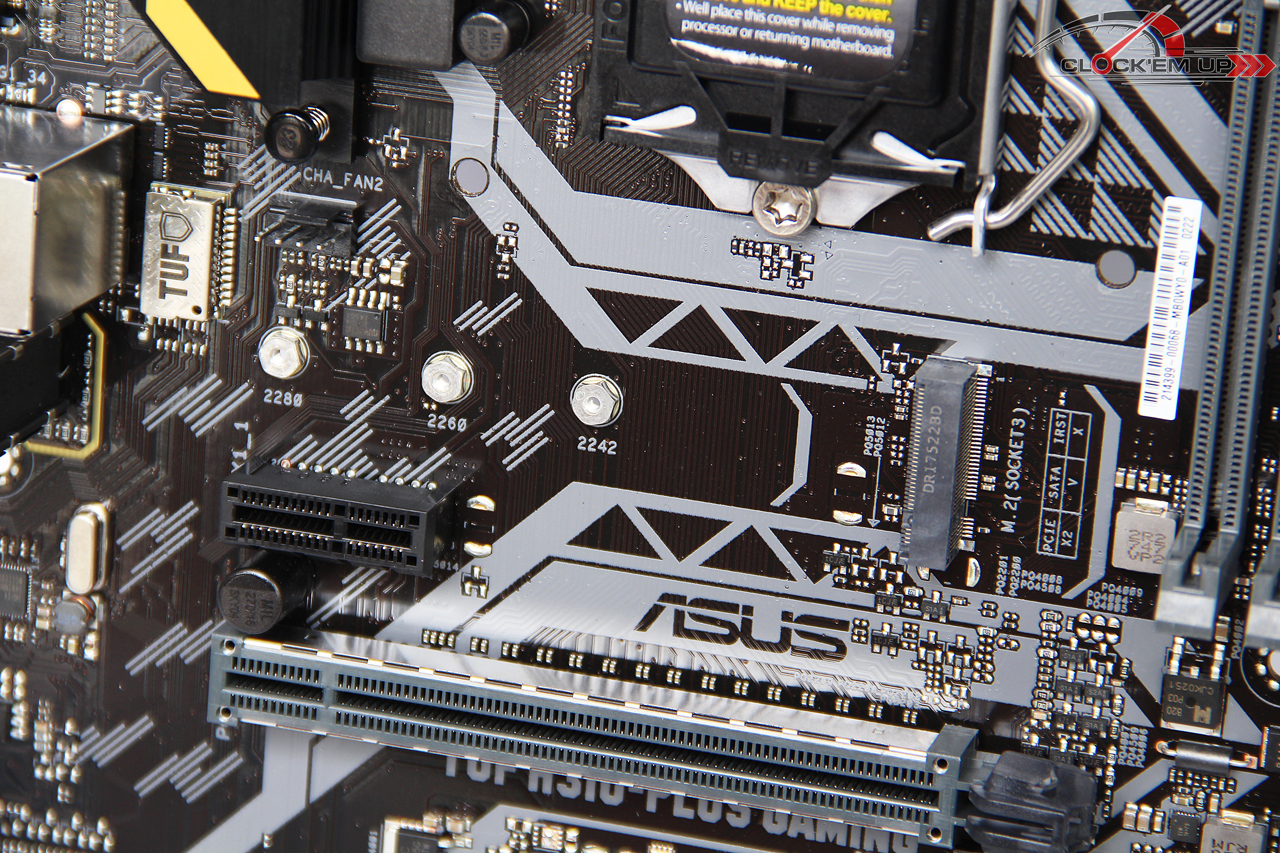

บริเวณจุดติดตั้งช่องเสียบ M.2 Socket 3 ที่รองรับได้ทั้งแบบ M.2 PCIe3.0 x2 และแบบ M.2 SATA Controller จำนวน 1 ช่อง ขนาดความยาว Type 2242/2260/2280 โดยคุณสมบัตุของชิปเซ็ต Intel H310 จะไม่สามารถรองรับการต่อใช้งานร่วมกับ Intel Optane Memory นะครับ

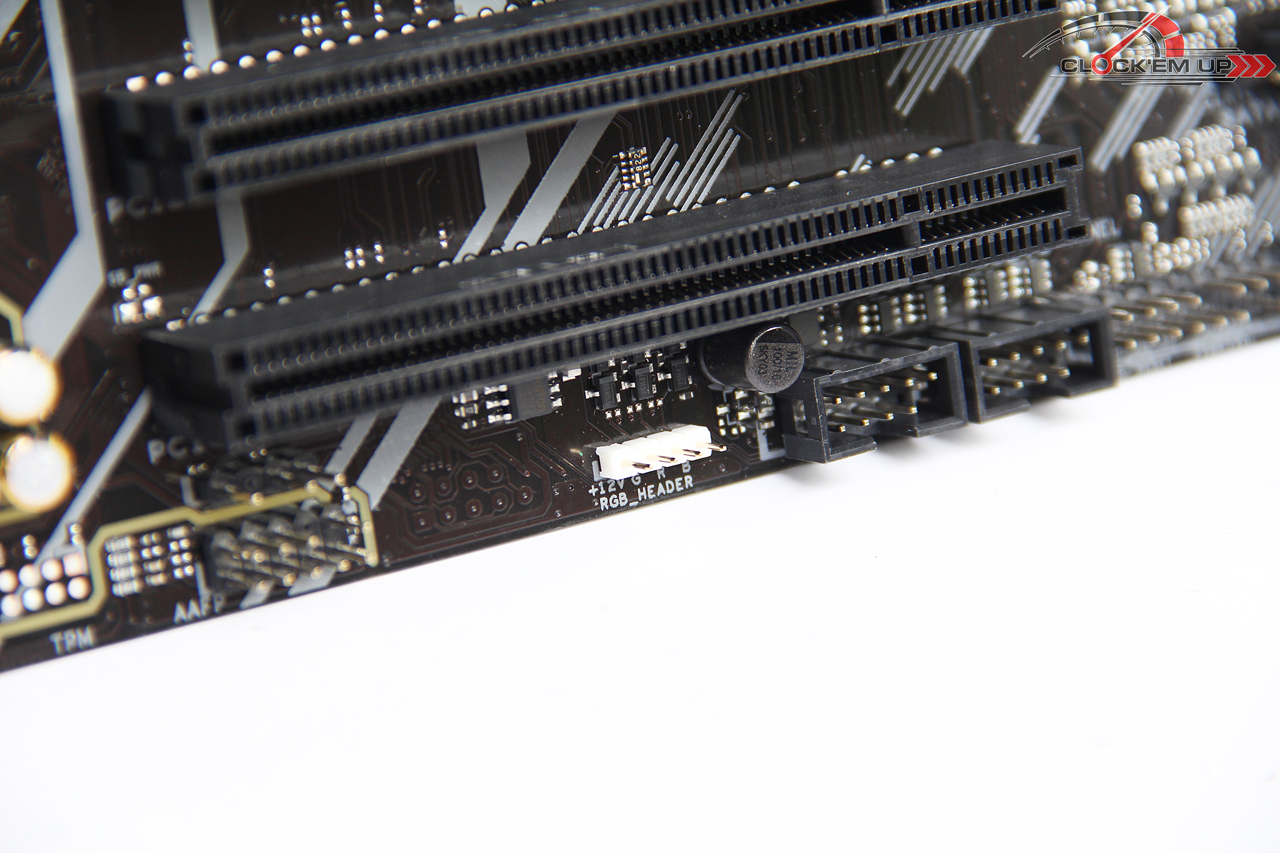

เมนบอร์ดรุ่นนี้มีช่องเสียบสาย RGB Header แบบ 12V มาให้ 1 ชุด สามารถนำไปต่อใช้งานกับสาย RGB Strip แบบ 12V ได้ทันที

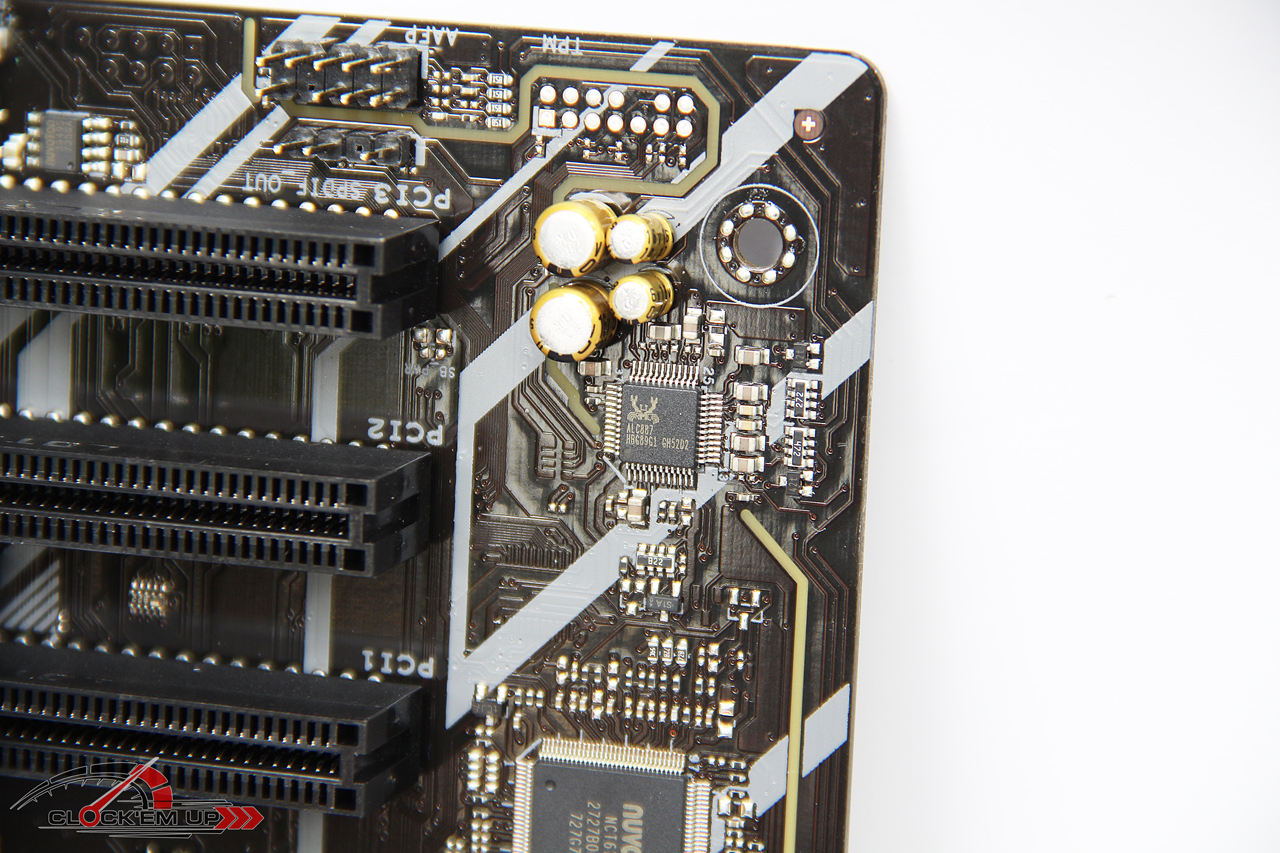

ระบบเสียงนั้นเลือกใช้ชิปเสียงจากค่สย Realtek รหัส ALC887 8-CH HD Audio Codec มาพร้อมกับระบบ Audio Shielding กัดลายวงจรแยกออกจากส่วนอื่นๆ ของเมนบอร์ดโดยเฉพาะ และแยกชั้น PCB ของสัญญาณเสียงด้านซ้ายและขวาให้อยู่กันคนละชั้น เพื่อคุณภาพเสียงที่ดีที่สุด และเลือกใช้ Premium Japanese audio CAPs แค่นี้ก็เหลือเฟือสำหรับชาว Gaming แล้วล่ะครับ ^^”
Audio Feature :
- Realtek® ALC887 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Front Panel Jack-retasking
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Premium Japanese audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
- Choose the chassis with HD audio module in front panel to support 8-channel audio output.
เลือกใช้ชิป Gigabit LAN คุณภาพสูงจากค่าย Intel ในรหัส I219V และมาพร้อมกับ TUF LANGuard ป้องกันฟ้าผ่า ไฟกระชาก การลัดวงจร จากอุปกรณ์ภายนอก
- Intel® I219V, 1 x Gigabit LAN
- TUF LANGuard

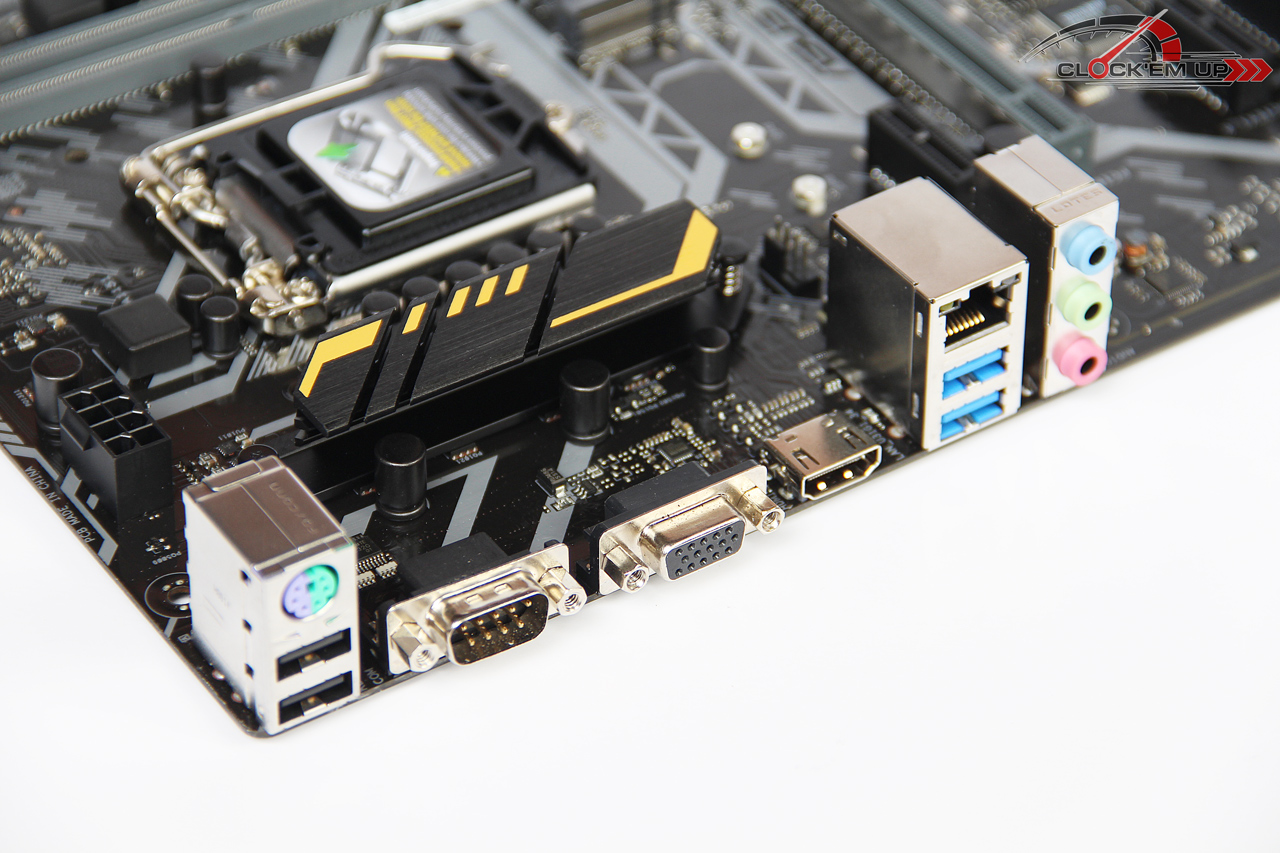

บริเวณจุดเชื่อมต่ออุปกรณ์ต่างๆ ด้านหลังของ Back I/O Panel ครับ
Back I/O Panel :
- 1 x PS/2 keyboard/mouse combo port(s)
- 1 x D-Sub (max. resolution 1920 x 1200 @ 60 Hz)
- 1 x HDMI 1.4b (max. resolution 4K 4096 x 2160 @ 24 Hz / 25600 x 1600 @ 60 Hz)
- 1 x LAN (RJ45) port(s)
- 2 x USB 3.1 Gen 1 (blue) Type-A, up to 5Gbps
- 2 x USB 2.0
- 1 x COM port(s)
- 3 x Audio jack(s)
USB Ports :
Intel® H310 Chipset :
- 4 x USB 3.1 Gen 1 up to 5Gbps port(s) (2 at back panel, blue, Type-A, 2 at mid-board)
Intel® H310 Chipset :
- 6 x USB 2.0/1.1 port(s) (2 at back panel, , 4 at mid-board)

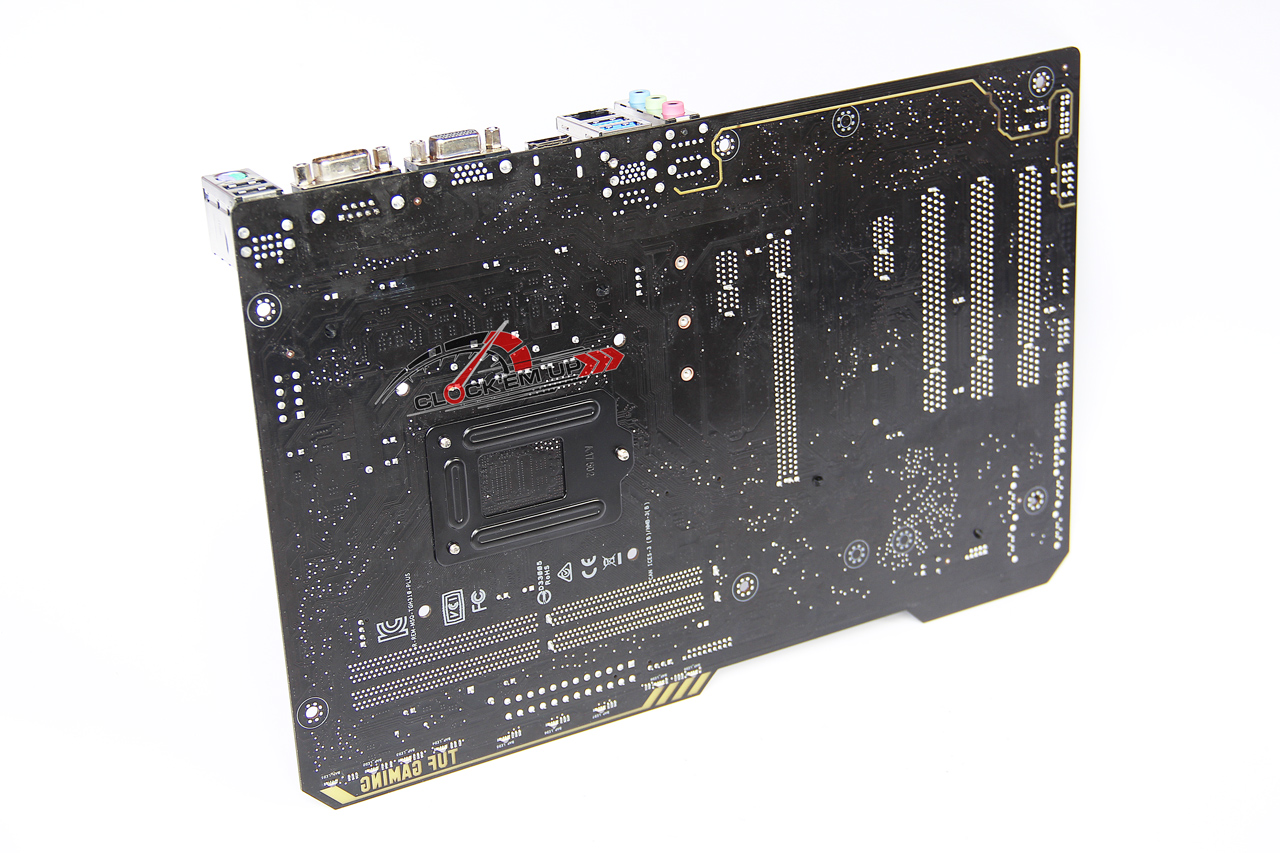

บริเวณด้านหลังของเมนบอร์ดครับ

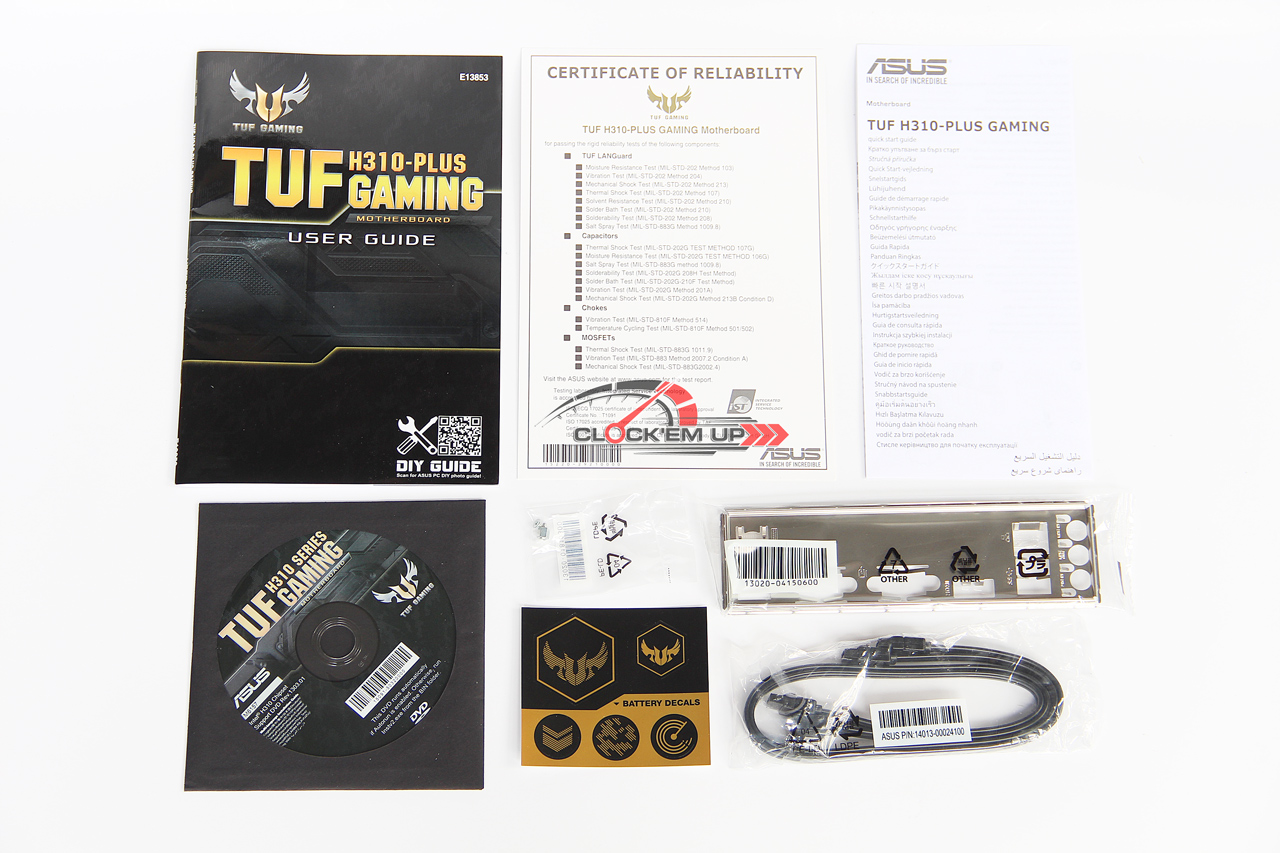

อุปกรณ์ Accessories ต่างๆ ที่แถมมากับตัวเมนบอร์ดครับ
- User’s manual
- I/O Shield
- 2 x SATA 6Gb/s cable(s)
- 1 x M.2 Screw Package
- 1 x TUF Gaming Sticker
- 1 x TUF Certification card(s)
- 1 x SCD
