รีวิว ASUS ROG MAXIMUS XI APEX เมนบอร์ดสำหรับนัก Overclocker ตัวจริง

     เมนบอร์ดรุ่นนี้ออกแบบมาให้มีช่องเสียบแรมเพียง 2 ช่องหรือ 2xDIMM เท่านั้นเอง เนื่องด้วยเหตุผลที่ว่า ต้องการให้ ROG MAXIMUS XI APEX นั้นเป็นเมนบอร์ดที่เน้นไปในเรื่องของการ Overclock และให้สามารถรองรับกับแรม DDR4 ในความเร็วสูงๆ ได้ในระดับ DDR4-4800Mhz+ ได้นั่นเอง จึงมีความจำเป็นที่จะต้องออกแบบเมนบอร์ดให้มีช่องเสียบแรมเพียง 2 ช่องเท่านั้น และส่วนมาก เมนบอร์ดที่ออกแบบแรมมาเพียง 2 ช่องก็จะเด่นในเรื่องของการ Overclock แรมเสมอครับ และสำหรับผู้ที่กำลังวลว่าจะใส่แรมในความจุสูงๆ ไม่ได้ เราสามารถที่จะเลือกต่อใช้งานกับแรมแบบ DC DIMM ที่เป็นแถวละ 32GB x2 เท่ากับคู่ละ 64GB ได้ครับ ซึ่งตอนนี้ก็มีออกมาจากหน่ายแล้วจากค่ายแรม ZADAK และ G.SKILL โดยเริ่มต้นที่ความเร็ว DDR4-3200, 3466 และ 3600Mhz ครับ

     ส่วนความเร็วแรมที่รองรับกับ DIMM ธรรมดานั้นก็ตั้งแต่ความเร็วมาตราฐาน DDR4-2133Mhz ไปจนถึงความเร็วแบบ Overclock ที่ DDR4-4800Mhz+ ซึ่งน่าจะมีการ Update XMP ของ Memory QVL List กันในเร็วๆ นี้ครับ ส่วนขนาดความจุสูงสุดของ DIMM ธรรมดานั้นก็จะใส่ได้สูงสุดที่ แถวละ 16GB หรือ 32GB Max แบบ Dual Channel นั่นเอง

Memory Support :

• Socket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors
• 2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4700(O.C)/4600(O.C)/4500(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2133 MHz Memory *
• Dual Channel Memory Architecture
• Supports Intel® Extreme Memory Profile (XMP)
• * Double Capcity DRAM support depends on the DRAM models



เมนบอร์ดรุ่นนี้มีช่องเสียบ USB3.1 Gen2 Type-C สำหรับ Front Panel หน้า Case ด้วยนะครับ ส่วน USB3.0 ธรรมดาก็มีให้เสียบอีก 2 จุดคือบริเวณกลางเมนบอร์ดและด้านล่างเมนบอร์ดอีก 1 จุดครับ



     มาดูกันต่อในช่องเสียบ Expansion Slot ต่างๆ นั้นเมนบอร์ดรุ่นนี้ให้ช่อง PCIe3.0 x16 มาทั้งหมด 3 ช่องครับ โดยทำงานในได้ในแบบ Single x16 และ Dual x8+x8 ดังนั้นจะรองรับระบบ Multi-GPU จากค่าย NVIDIA ได้เพียงแบบ 2-Way SLI ได้เท่านั้น ส่วนทางค่าย AMD นั้นสามารถต่อใช้งานได้ในแบบ 3-Way CrossfireX ได้สูงสุดครับ โดยจะมี Config ดังนี้ x8 +x8 +x4

Expansion Slot :

Socket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors

• 2 x PCIe 3.0 x16 (Single at x16, dual at x8/x8)

Intel® Z390 Chipset

• 1 x PCIe 3.0 x4
• 1 x PCIe 3.0 x1

Multi-GPU Support :

• Supports NVIDIA® 2-Way SLI™ Technology
• Supports AMD 3-Way CrossFireX™ Technology



ส่วนจุดนี้ก็เป็น OC ZONE สำหรับอำนวนความสะดวกด้านการ Overclock โดยเฉพาะครับ ไม่ว่าจะเป็นปุ่ม Power/Reset, ReTry และ Safe_Boot รวมถึง MEMOK Ii Swtich ถ้าไม่ต้องการใช้งานก็ปิดได้ โดยจะกลับมาทำงานใน MEMOK ตัวเดิม ส่วนจุดวัดไฟเลี้ยงต่างๆ ก็คงมีมาให้เหมือนเดิมครับ

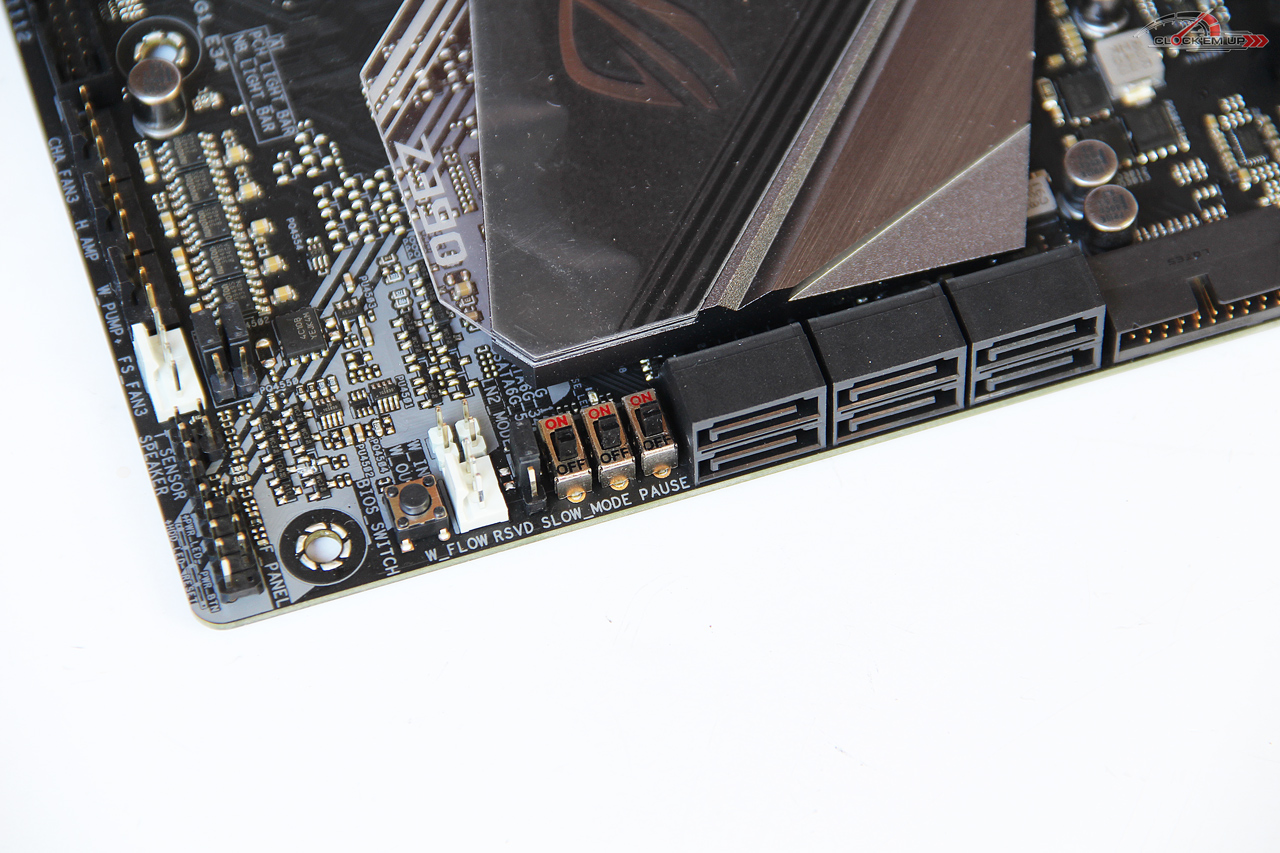

ส่วน LN2 Jumper/RSVD/Pause/SLOW Mode/BIOS Switch นั้นจะย้ายมาบริเวณด้านล่างเมนบอร์ด ติดอยู่กับช่องเสียบ SATA 3.0 6Gb/s ที่มีมาให้ทั้งหมด 6 ช่องครับ รองรับการต่อใช้งานแบบ RAID 0, 1, 5 และ 10 โดยทั้งหมดควบคุมตรงจากทางชิปเซ็ต Intel Z390 PCH



บริเวณจุดเสียบช่อง 12V 4-Pin RGB Header มีมาให้ 1 ช่องสำหรับต่อสาย RGB Strip



และมีช่องเสียบ 5V 3-Pin ADD_Header ให้อีก 1 ช่องบริเวณด้านล่างเมนบอร์ดครับ โดยใกล้ๆ กันนั้นก็จะมีจุดต่อไฟเลี้ยงเสริมให้กับช่องเสียบ PCI-e แบบ Molex 4 Pin มาให้สำหรับการต่อใช้งานแบบ Multi-GPU หรือการ Overclock VGA แบบโหดๆ ครับ



ระบบเสียง SupremeFX ตัวล่าสุดที่เลือกใช้ชิปเสียงรหัส S1220A codec ร่วมกับ Nichicon caps คุณภาพสูงที่ผลิตจากญี่ปุ่นให้คุณภาพเสียงที่ใสสะอาดสมจริงและมีมิติ

Audio :

ROG SupremeFX 7.1-Channel High Definition Audio CODEC

• Impedance sense for front and rear headphone outputs
• High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
• Supports up to 32-Bit/192kHz playback

Audio Feature :

• SupremeFX Shielding™ Technology
• Optical S/PDIF out port(s) at back panel
• Premium Japan-made audio capacitors provides warm, natural, and immersive sound with exceptional clarity and fidelity



ช่องเสียบ PCIe3.0 x16 ในสองช่องแรกนั้นจะติดตั้งว SafeSlot ป้องกัน Slot แตกหักมาให้เรียบร้อยครับ



     บริเวณ Front Panel ต่างๆ และช่องเสียบ USB2.0/3.0Header และจุดเชื่อมต่อกับตัววัด W_Flow/W_IN/W_OUT สำหรับวัดแรงดันและการไหลของชุดน้ำแบบ Custom Set ครับ  ส่วนช่องเสียบพัดลมนั้น บริเวณด้านล่างตรงนี้ก็จะมีจุดสำหรับเสียบพัดลมที่เน้นกระแสสูงๆ อยู่หนึ่งช่องที่เขียนระบุไว้ว่า H_AMP หรือ High AMP นั่นเอง ช่องนี้เอาไว้โหลดกระแสจากพัดลมได้เยอะๆ นั่นเอง ตัวอย่างเช่นใส่พัดลมพ่วงกัน 3-4 ตัว ก็เอามาต่อช่องนี้ได้เป็นต้น



บริเวณด้านหลัง Back I/O มีการติดตั้ง Pre-mounted I/O Shield มาให้เรียบร้อยครับ สะดวกเวลาประกอบลอง Case

Back I/O Panel :

• 1 x PS/2 keyboard (purple)
• 1 x PS/2 mouse (green)
• 1 x LAN (RJ45) port(s)
• 3 x USB 3.1 Gen 2 (red)
• 1 x USB 3.1 Gen 2 (black)Type-C,
• 6 x USB 3.1 Gen 1 (blue)
• 1 x Optical S/PDIF out
• 1 x Clear CMOS button(s)
• 1 x USB BIOS Flashback^® Button(s)
• 1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v5.0
• 5 x Gold-plated audio jacks

LAN :

• Intel® I219V, 1 x Gigabit LAN Controller(s)

Wireless Data Network :

• Intel® Wireless-AC 9560
• Wi-Fi 802.11 a/b/g/n/ac
• Supports channel bandwidth: HT20/HT40/HT80/HT160. Up to 1.73Gbps transfer speed
• Bluetooth® 5.0

USB Ports :

• Intel® Z390 Chipset :
• 1 x USB 3.1 Gen 2 front panel connector port(s)
• Intel® Z390 Chipset :
• 4 x USB 3.1 Gen 2 port(s) (4 at back panel, , Type-A + USB Type-C^TM)
• Intel® Z390 Chipset :
• 4 x USB 3.1 Gen 1 port(s) (6 at back panel, blue)
• Intel® Z390 Chipset :
• 2 x USB 2.0 port(s)
• ASMedia® USB 3.1 Gen 1 controller :
• 6 x USB 3.1 Gen 1 port(s)
• GL852G USB Hub :
• 2 x USB port(s)



อุปกรณ์ Bundle ต่างๆ ที่แถมมาให้กับเมนบอร์ดครับ

• 1 x Supporting DVD
• 1 x ROG addressable LED strip (30cm)
• 1 x SLI HB BRIDGE(2-WAY-M)
• 1 x ROG big sticker
• 1 x Q-Connector
• 2 x M.2 screw kit (short screw and mount)
• 1 x Wi-Fi Antenna(s)
• 1 x Extension Cable for RGB strips (80 cm)
• User manual
• 1 x ROG coaster(s)
• 1 x Customizable Name Plate Accessory Pack
• 1 x ROG Thank you card
• 1 x ROG DIMM.2 with heatsink
• 1 x M.2 Pad for ROG DIMM.2
