รีวิวเมนบอร์ดสุดคุ้ม ASRock Z390 EXTREME 4 ลากแรม 4 แถว 4000Mhz+ ทำได้ง่ายหรือไม่?

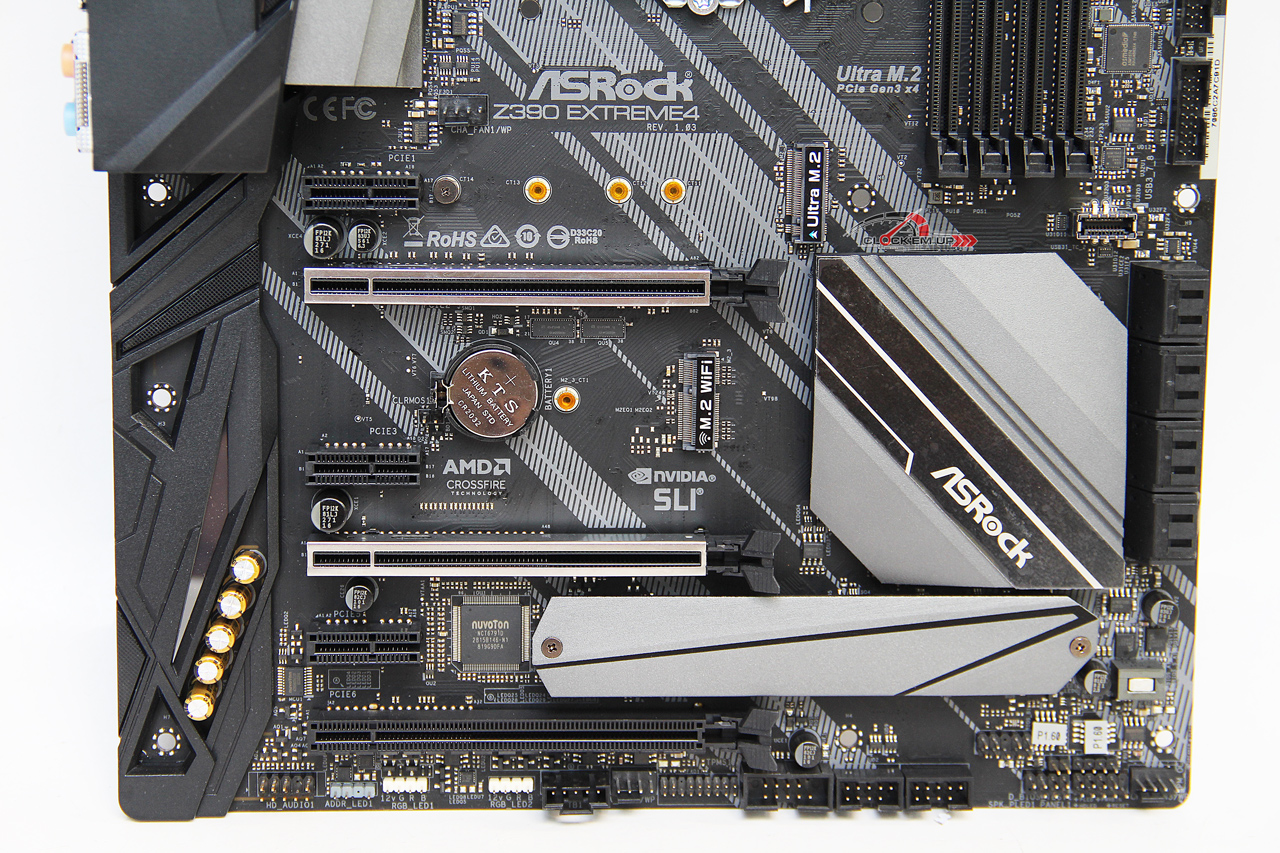

เมนบอร์ดรุ่นนี้มีช่องเสียบ PCIe3.0 x16 ทั้งหมด 3 ช่อง และรองรับการต่อใช้งานแบบ Multi-GPU SLI ได้แบบ 2-Way (x8+ x8) และ AMD CrossfireX ได้สูงสุด 3-Way (x8 +x8 +x4) ส่วนช่อง PCIe3.0 x1 มีทั้งหมด 3 ช่องครับ และสำหรับช่องเสียบ PCIe3.0 x16 ช่องสุดท้ายจะทำงานจริงได้แค่ x4 เท่านั้นนะครับ
Expansion Slot :
- 3 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4/PCIE6: single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE4); triple at x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6))*
- 3 x PCI Express 3.0 x1 Slots (Flexible PCIe)
- Supports AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
- Supports NVIDIA® NVLink™ with dual NVIDIA® GeForce RTX series graphics cards**
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT module and Intel® CNVi (Integrated WiFi/BT)
- 15μ Gold Contact in VGA PCIe Slot (PCIE2)
- Supports NVMe SSD as boot disks
- NVIDIA® NVLink™ Bridge does not come with the package. Please purchase it from NVIDIA® if necessary

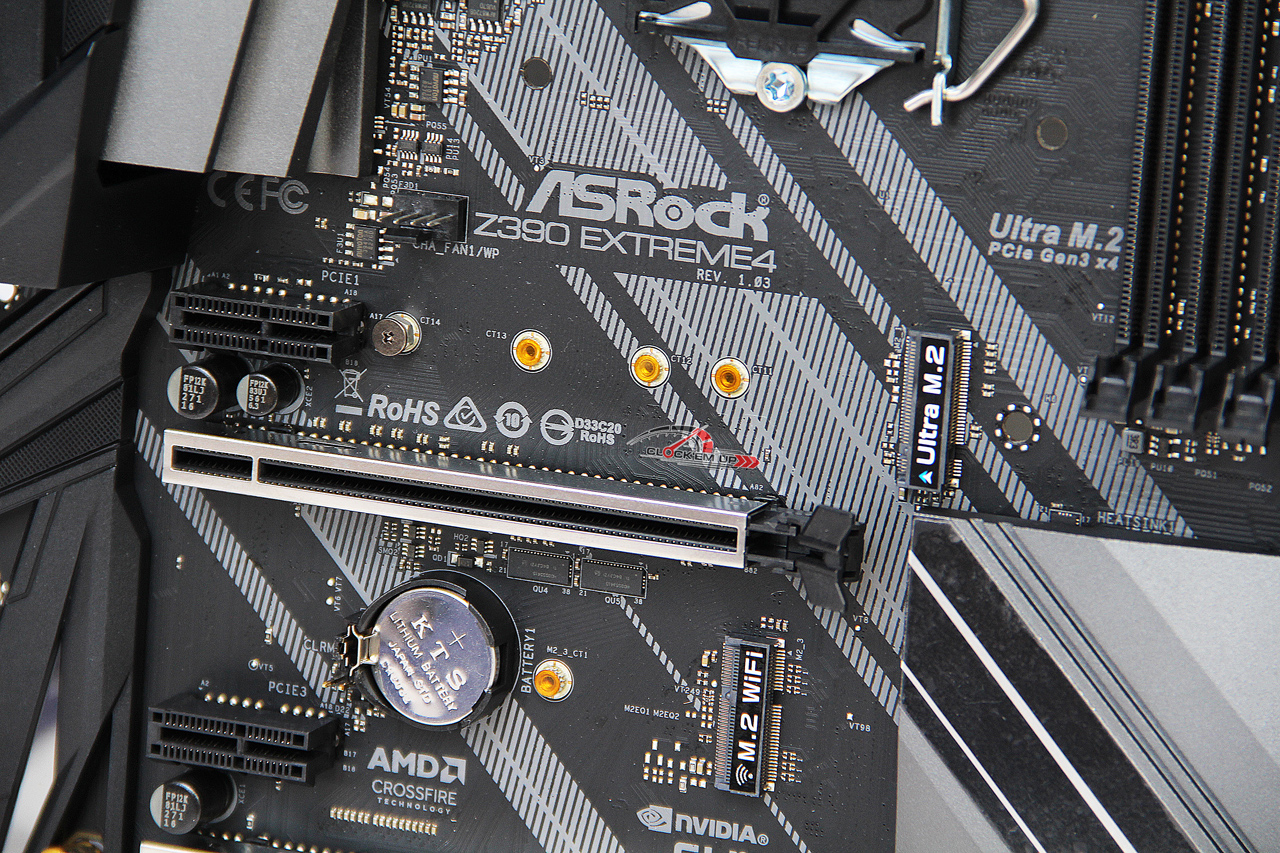

บริเวณช่องเสียบ Ultra M.2 Socket PCIe3.0 x4 32Gb/s ในช่องแรกนั้นจะรองรับแบบยาวสุดที่ขนาด 2280 สามารถเอามาใส่ได้ทั้ง M.2 แบบ SATA M.2 และ PCIe SSD M.2 ครับ และช่อง M.2 ด้านล่างเป็นแบบ M.2 Socket Key E Type-2230 สำหรับเอาไว้ต่อกับ WiFi/BT module IntelCNVi (Integrated WiFi/BT) โดยเฉพาะเลยครับ ซึ่งการ์ดตัวนี้ต้องหาซื้อใส่เพิ่มเองนะครับ ไม่ได้แถมมาให้…

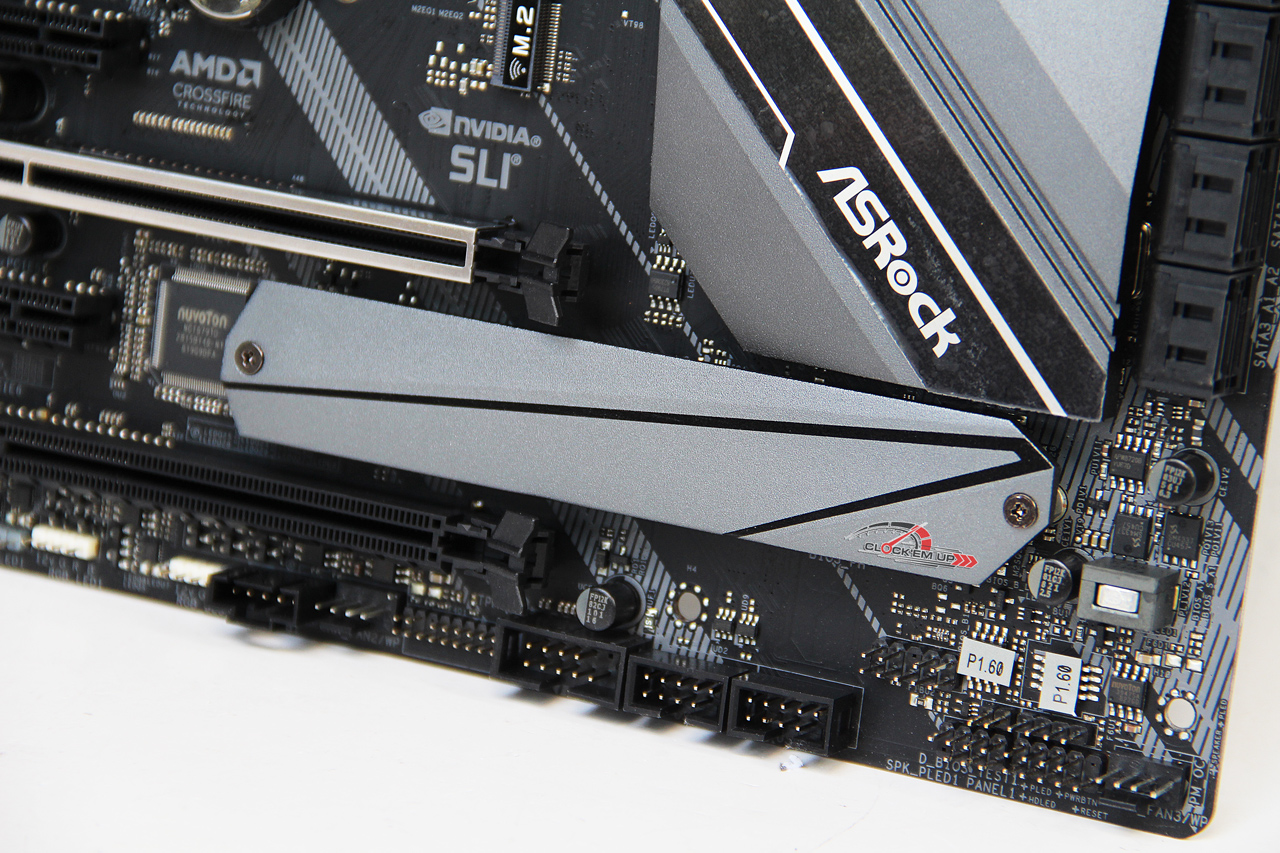

และสำหรับช่องเสียบ Ultra M.2 Socket PCIe3.0 x4 32Gb/s อีกช่องนั้นจะอยู่ด้านล่างสุด รับขนาดยาวสุดได้ที่ 22110 ซึ่งช่องนี้จะมาพร้อมกับ Heatsink ระบายความร้อน M.2 และรองรับการต่อใช้งานได้ทั้ง SATA M.2 และ PCIe SSD M.2

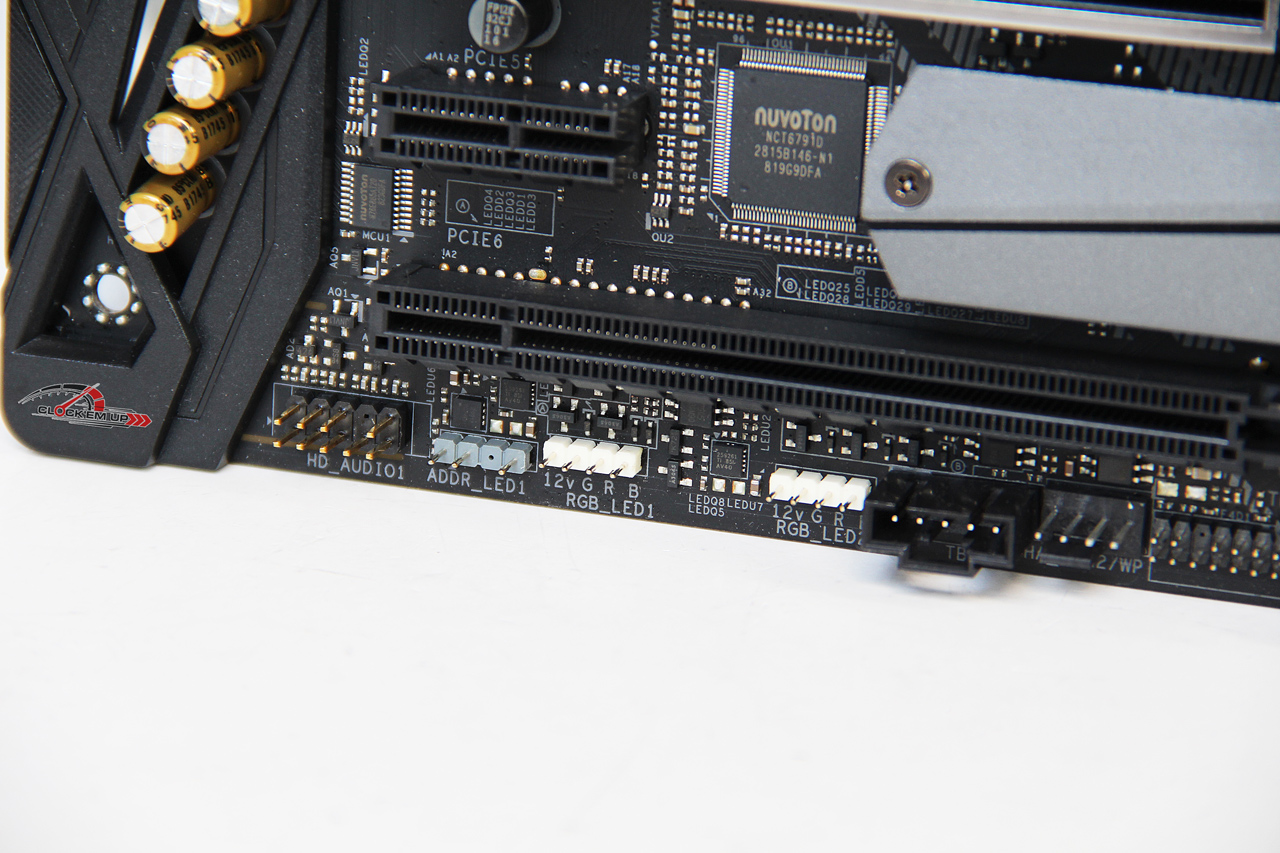

บริเวณจุดเสียบ ARGB RGB LED Header 5V 3-Pin มีมาให้ 1 ช่อง และแบบ RGB LED 12V 4-Pin Header มีมาให้อีก 2 ช่อง ซึ่งสามารถควบคุมแสงสีและการแสดงผลแบบต่างๆ ผ่านทาง ASRock Polychrome RGb Sync ได้ใน OS ครับ

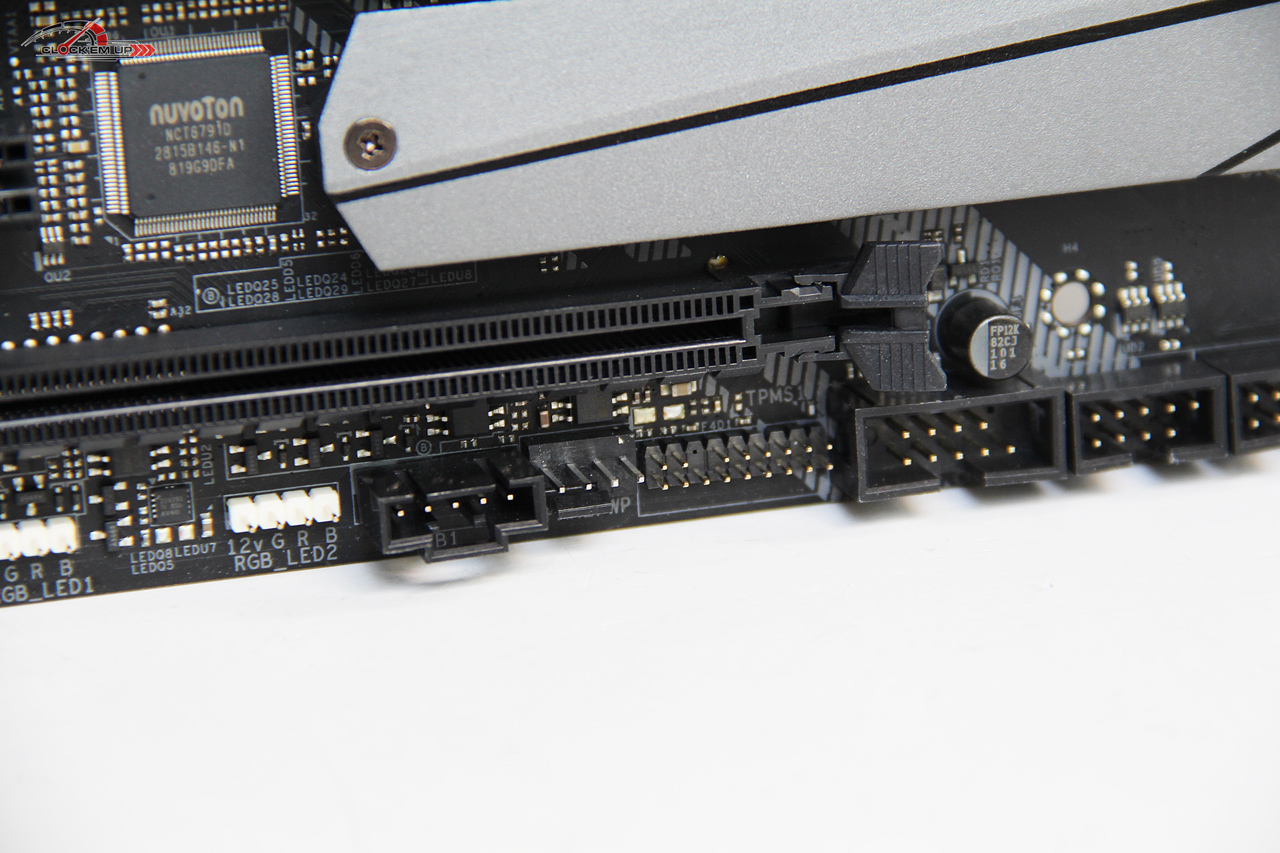

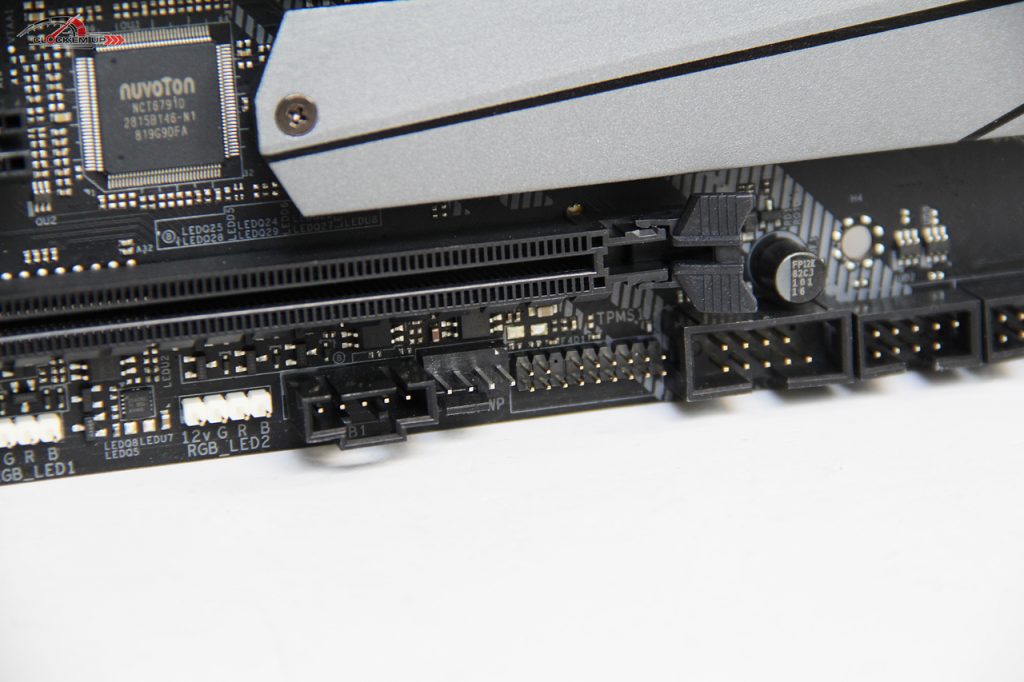

บริเวณช่องเสียบสายสัญญาณ TB1 สำหรับ Intel Thunderbolt การ์ดครับ (ต้องซื้อการ์ด TB เพิ่มเอง)

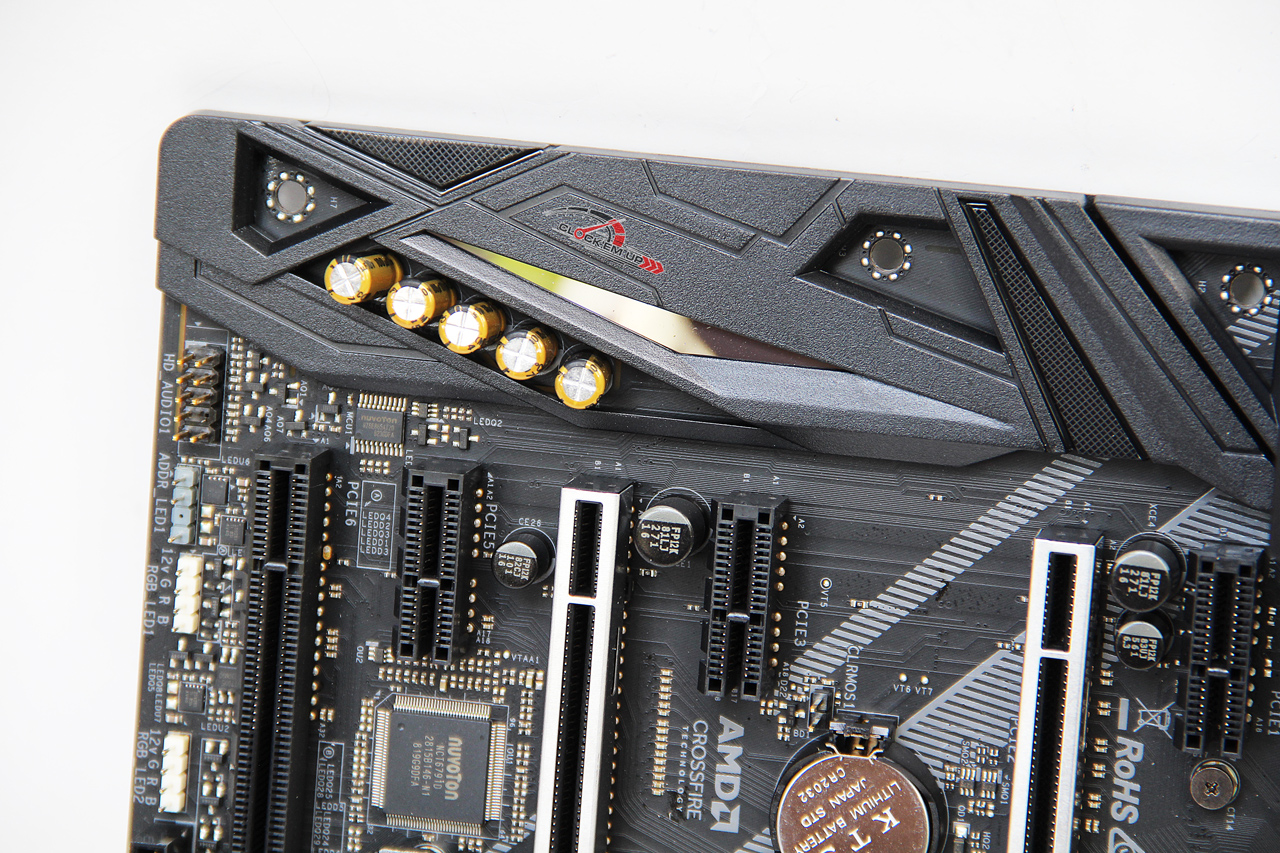

เรื่องของเส้นเสียงนั้นทาง ASRock ก็ได้เลือกใช้เทคโนโลยี Purity Sound 4 โดยยังคงใช้ชิป Realtek ALC1220 Codec เป็นตัวหลักเหมือนเดิม ส่วนอุปกรณ์ช่วยเรื่องการขจัดสัญญาณรบกวนต่างๆ นั้นก็ยังคงใช้เทคนิคเดิมๆ อย่างเช่นกัดร่อง PCB แยกชุดเสียงออกจากตัววงจรหลักของเมนบอร์ด และแยกชั้นวงจรของเสียงด้านซ้ายและด้านขวาให้อยู่คนละชั้นของ PCB เพื่อลดสัญญาณรบกวนนั่นเอง
Audio Feature :
- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Supports Purity Sound™ 4
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB isolate shielding
- Impedance Sensing on Rear Out port
- Individual PCB Layers for R/L Audio Channel
- RGB LED
- 15μ Gold Audio Connector
- Supports DTS Connect

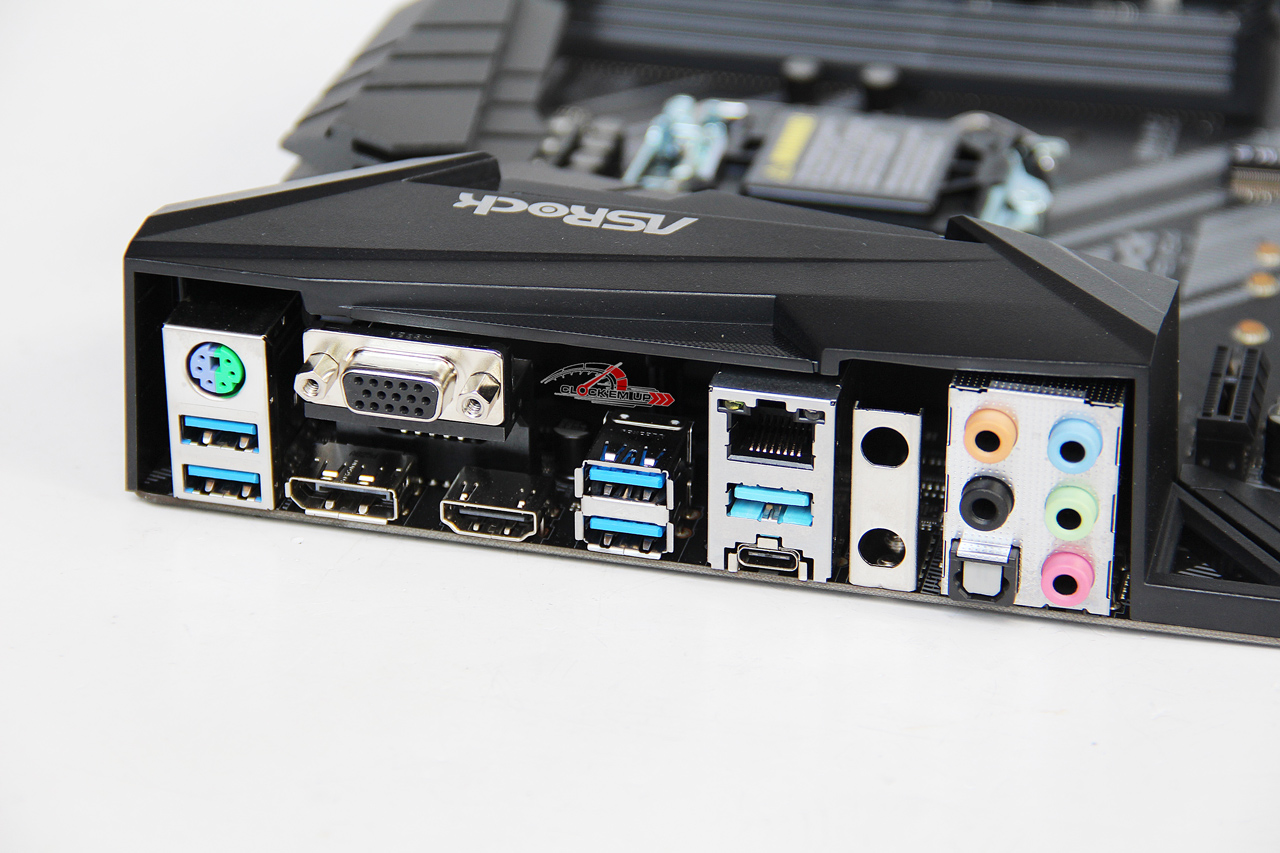

บริเวณช่องเสียบ Back I/O ด้านหลังเมนบอร์ดครับ
Back I/O Panel :
- 1 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 1 x D-Sub Port
- 1 x HDMI Port
- 1 x DisplayPort 1.2
- 1 x Optical SPDIF Out Port
- 1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (ReDriver) (Supports ESD Protection)
- 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (ReDriver) (Supports ESD Protection)
- 4 x USB 3.1 Gen1 Ports (Intel® Z390) (Supports ESD Protection)*
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
LAN Port :
- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel® I219V
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE

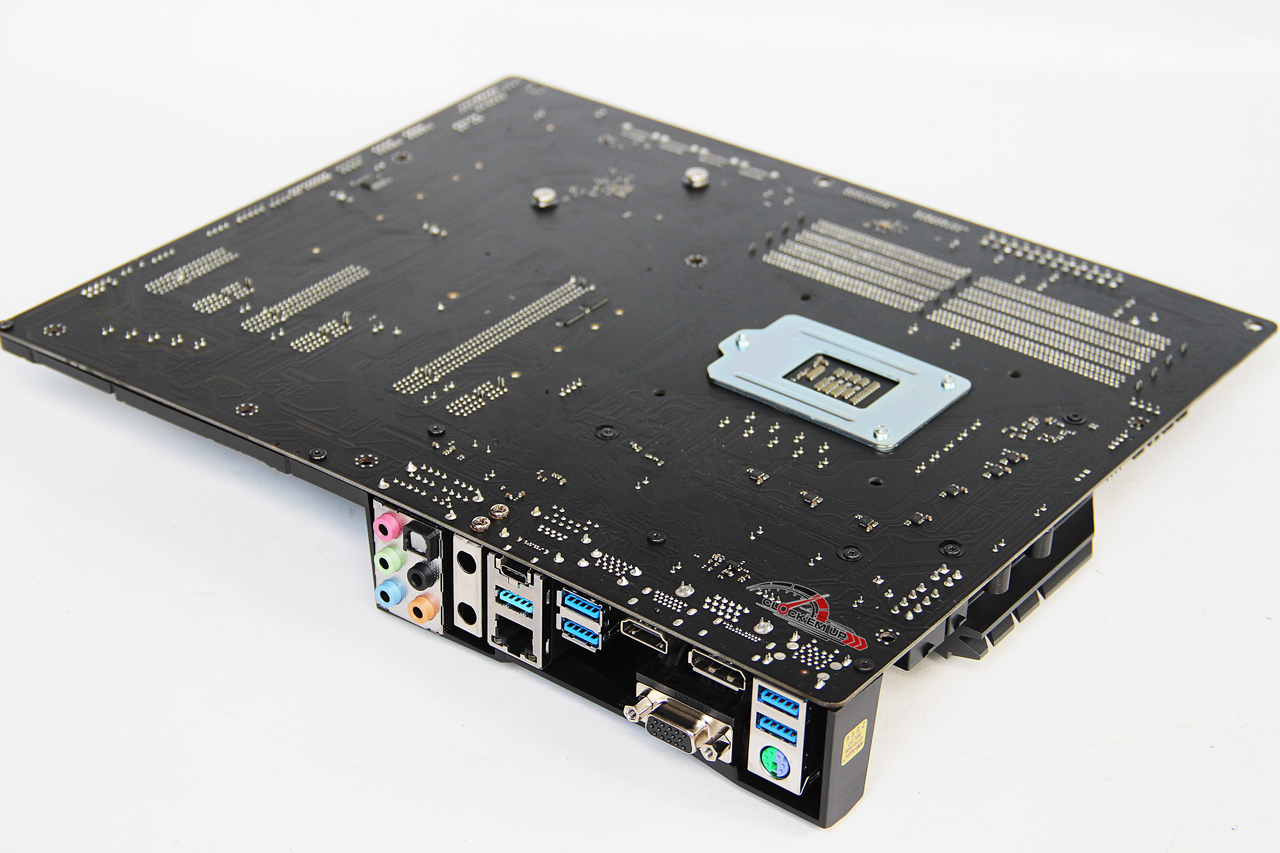

บริเวณด้านหลังของเมนบอร์ด ASRock Z390 EXTREME 4 ครับ
