รีวิวเมนบอร์ดสุดคุ้ม ASRock Z390 EXTREME 4 ลากแรม 4 แถว 4000Mhz+ ทำได้ง่ายหรือไม่?

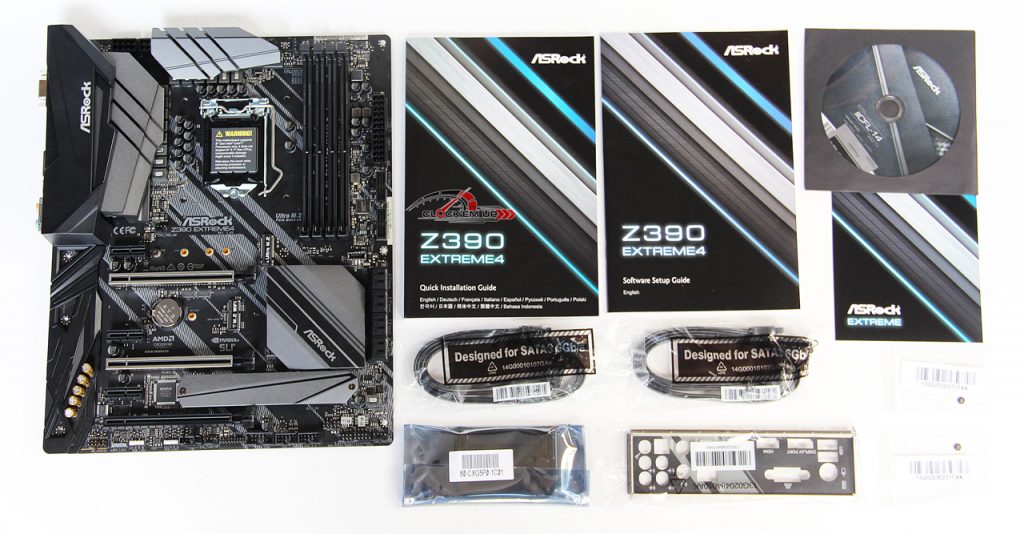

     เอาล่ะครับก่อนที่จะไปชมรายละเอียดในการทดสอบเมนบอร์ดรุ่นนี้ เรามาชมรายละเอียดต่างๆ ในแต่ละส่วนกันก่อนว่ามีอะไรน่าสนใจบ้าง เริ่มจากอุปกรณ์ Accessories ต่างๆ ที่แถมมาในกล่องกันก่อนเลยดีกว่าครับ ซึ่งก็จะแถม SLI HB Bridge Free Bundled มาให้ในกล่องเลยนะครับ ไม่ต้องหาซื้อเพิ่ม ส่วนสาย SATA นั้นให้มาทั้งหมด 4 เส้น 2 และที่เหลือก็ตะเป็นพวกฝาปิด Back I/O ด้านหลัง, คู่มือ+DVD Driver และน็อตขัน M.2

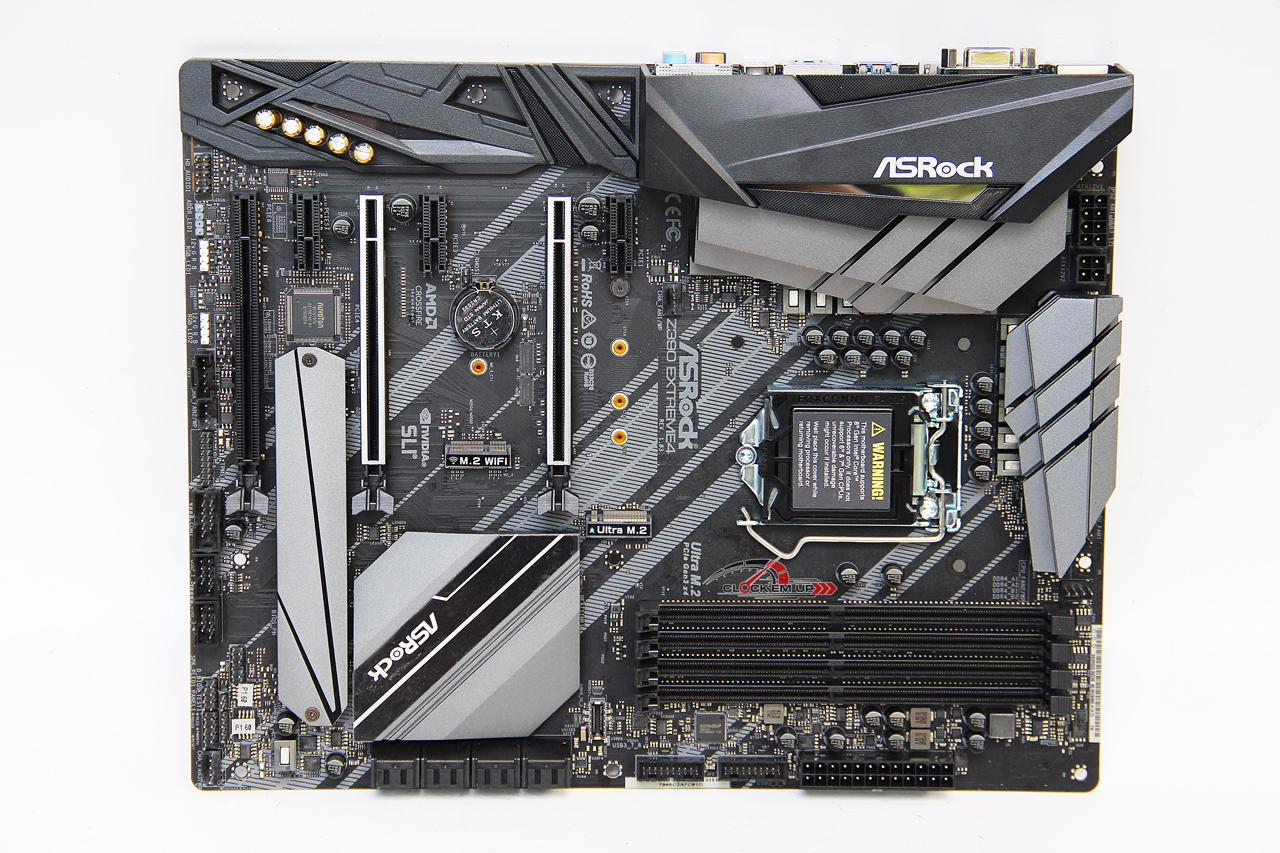

เมนบอร์ดรุ่นนี้เป็นขนาดมาตราฐาน ATX แบบเต็มใบ มาพร้อมกับ PCB สีดำด้านทั้งใบ และตัว Cover และ Heatsink ทำออกมาในโทนสีดำด้านและเทา สลับตัดกันไป ดูรวมๆ แล้วดุดันเอาเรื่องเลยนะเออ… แทบไม่อยากเชื่อว่า น่าจะรุ่น EXTREME 4

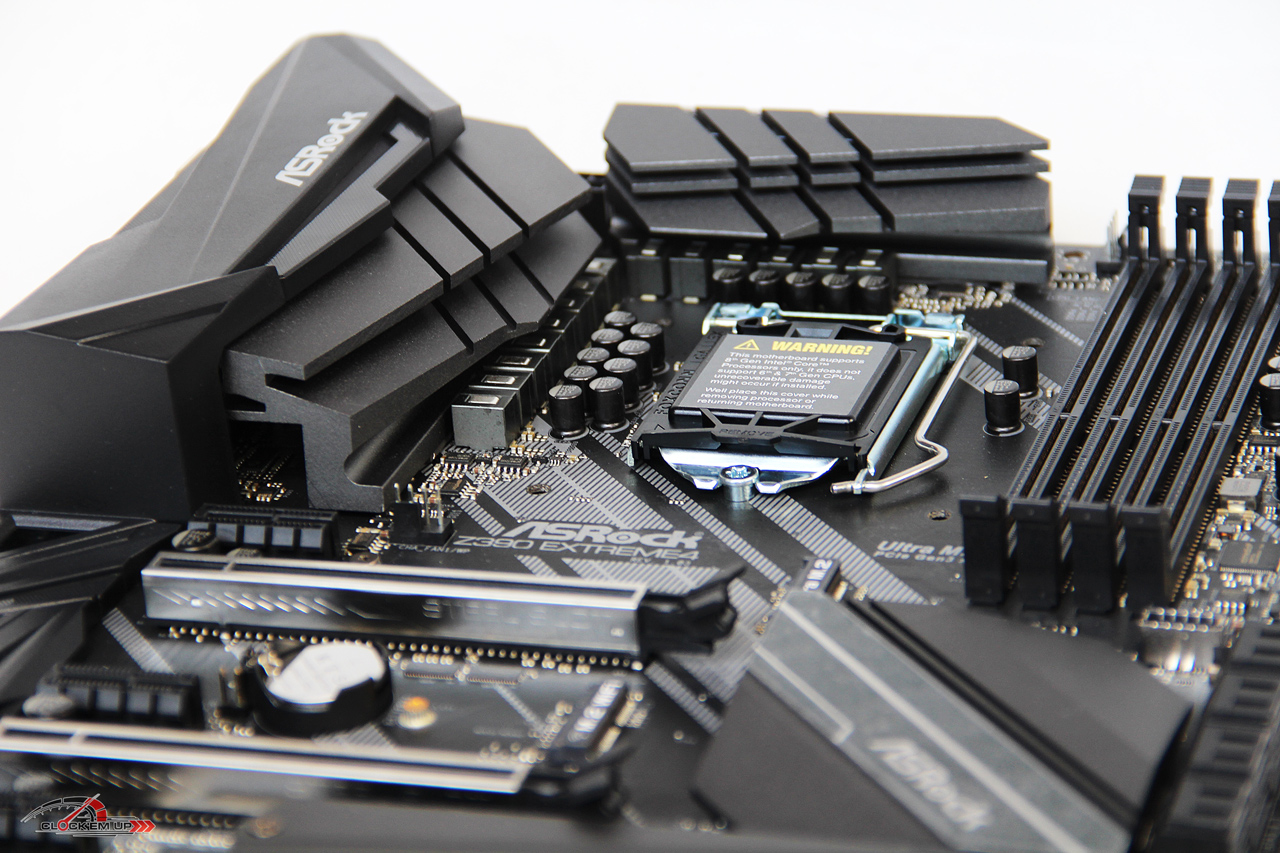

เมนบอร์ดรุ่นนี้ทำออกมารองรับต่อใช้งานร่วมกับ CPU Intel Socket LGA-1151 ได้ทั้ง Gen.8 และ Gen.9 ได้ทุกรุ่น โดยภาคจ่ายไฟให้มาเผื่อๆ ถึง 12-Phase กันเลยนะเออ…

CPU Support :

• Supports 9^th and 8^th Gen Intel^® Core™ Processors (Socket 1151)
• Digi Power design
• 12 Power Phase design
• Supports Intel^® Turbo Boost 2.0 Technology
• Supports Intel^® K-Series unlocked CPUs
• Supports ASRock BCLK Full-range Overclocking

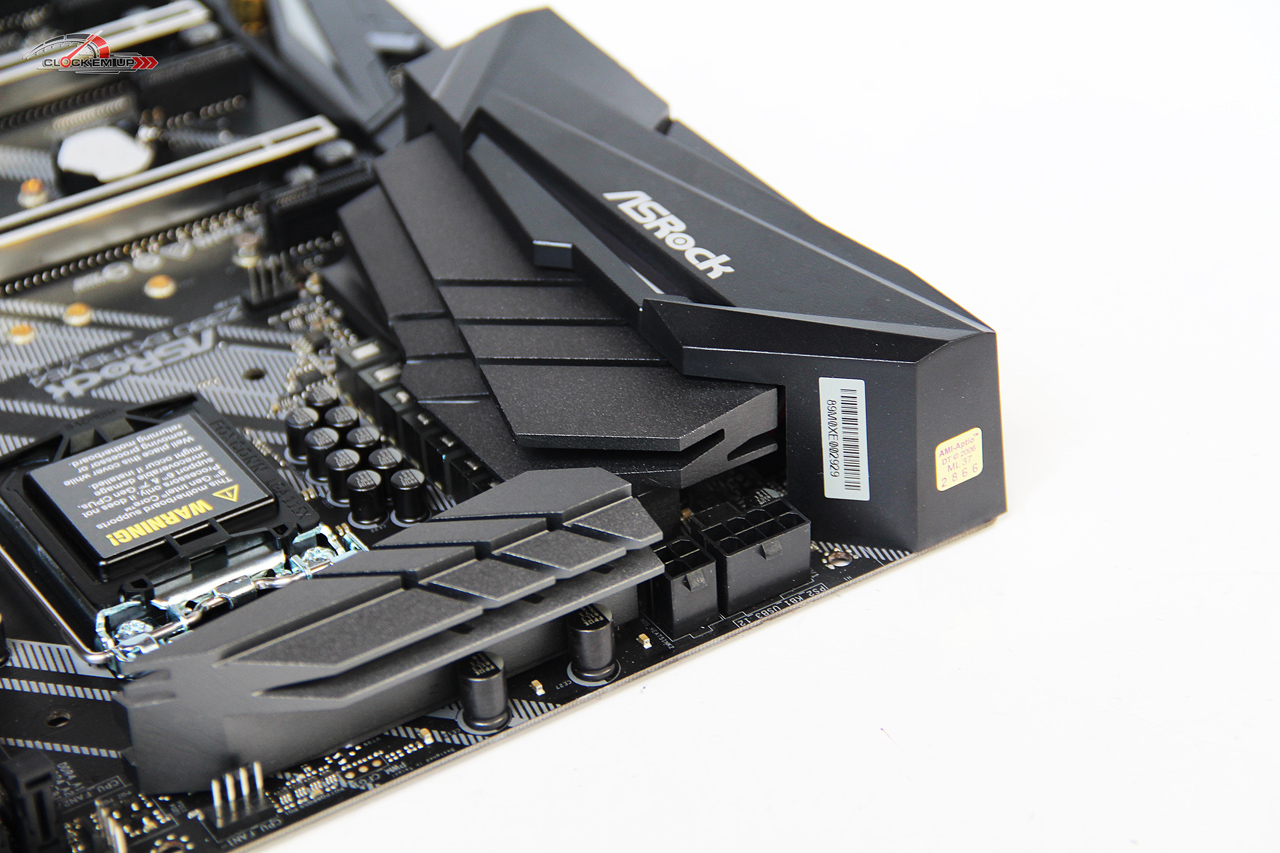

บริเวณจุดเชื่อมต่อไฟเลี้ยง CPU แบบ +12V 8+4Pin อย่างละชุดครับ แจ่มไปเลย…

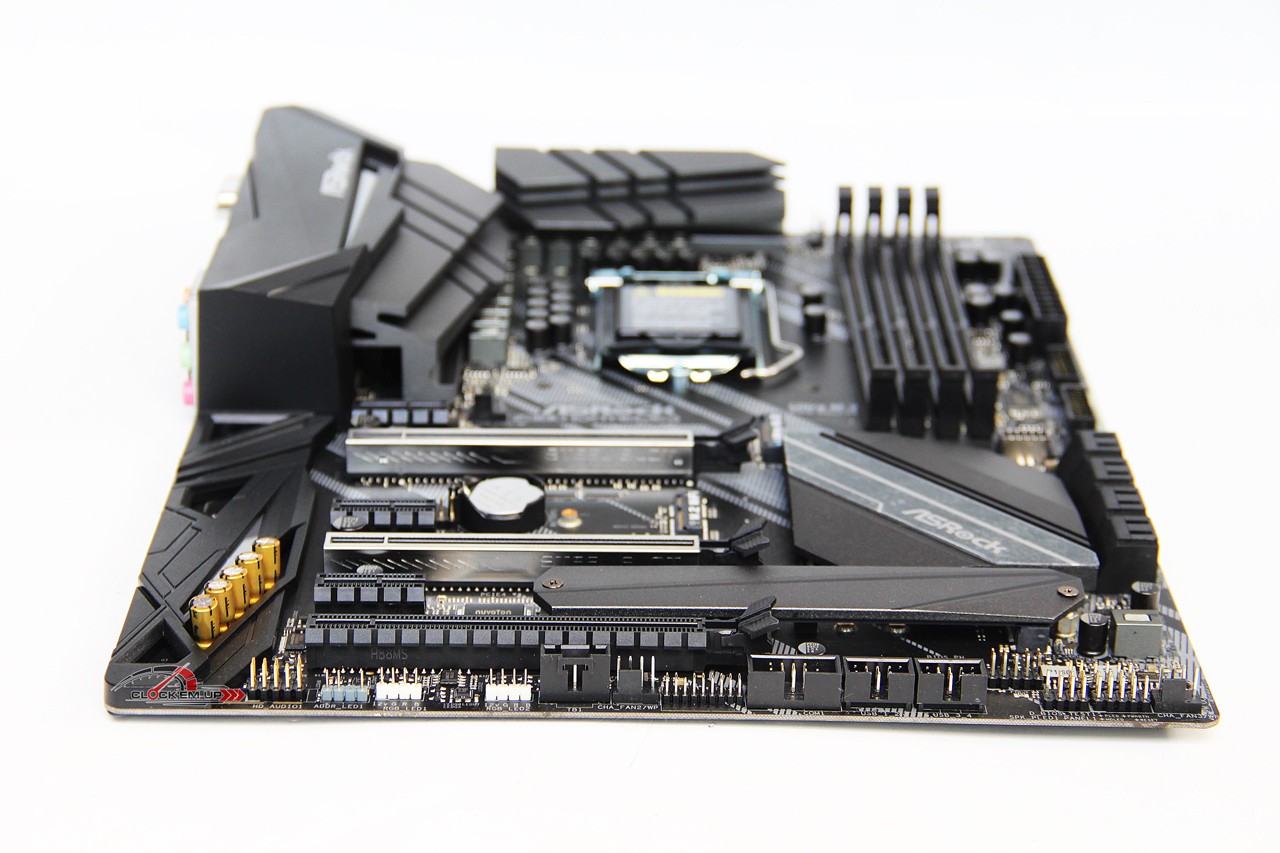

บริเวณ Slot PCIe x16 ในสองช่องแรกนั้นมีการเสริมความแข็งแรงมาด้วย ASrock SteelSlot

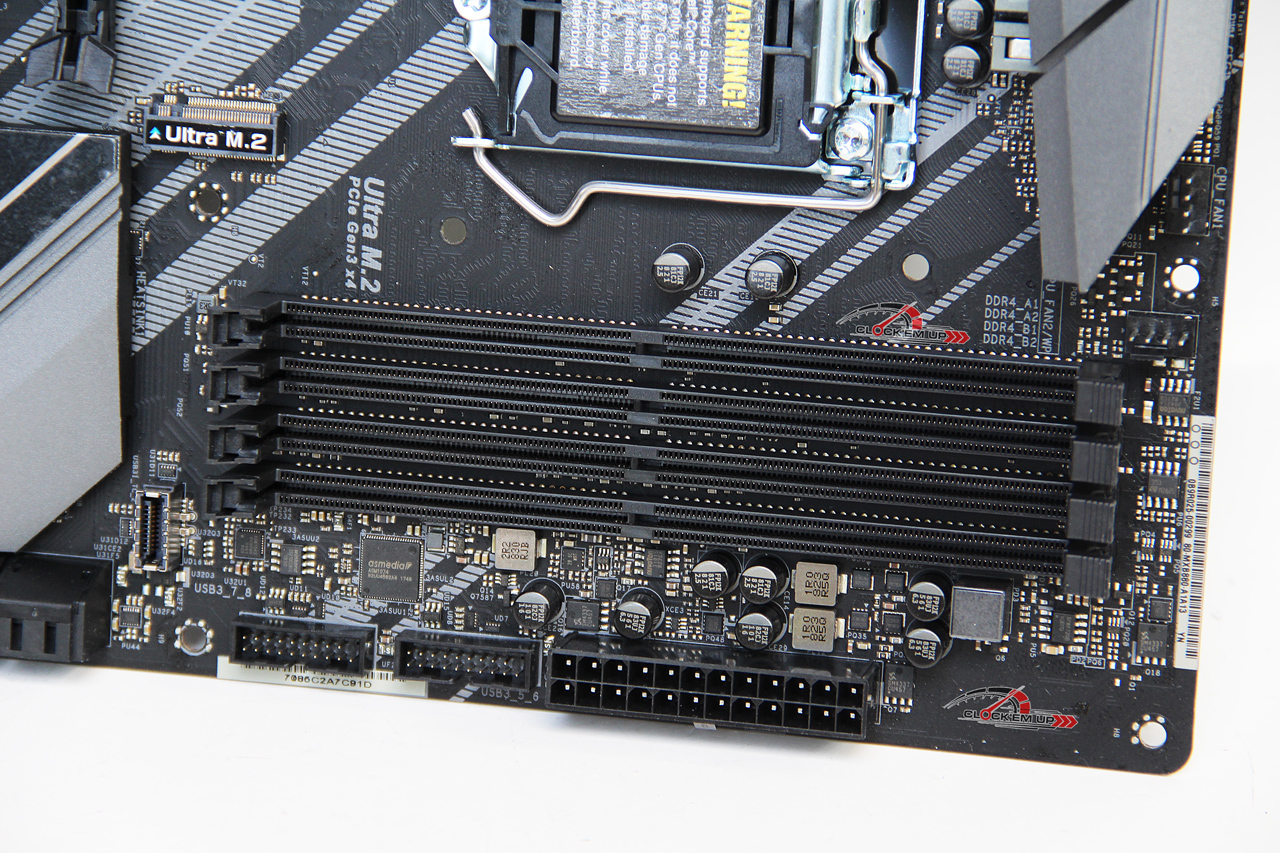

รองรับการต่อใช้งานร่วมกับแรม DDR4 แบบ Dual Channel จำนวน 4xDIMM ตั้งแต่ความเร็วพื้ฐาน DDR4-2133 ไปจนถึงแบบ OC ได้ในระดับ DDR4-4300Mhz ส่วนความจุสูงสุดที่รองรับได้นั้นอยู่ที่ 64GB Max

Memory Support :

• Dual Channel DDR4 Memory Technology
• 4 x DDR4 DIMM Slots
• Supports DDR4 4300+(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered memory
• Supports ECC UDIMM memory modules (operate in non-ECC mode)
• Max. capacity of system memory: 128GB*
• Supports Intel^® Extreme Memory Profile (XMP) 2.0
• 15μ Gold Contact in DIMM Slots

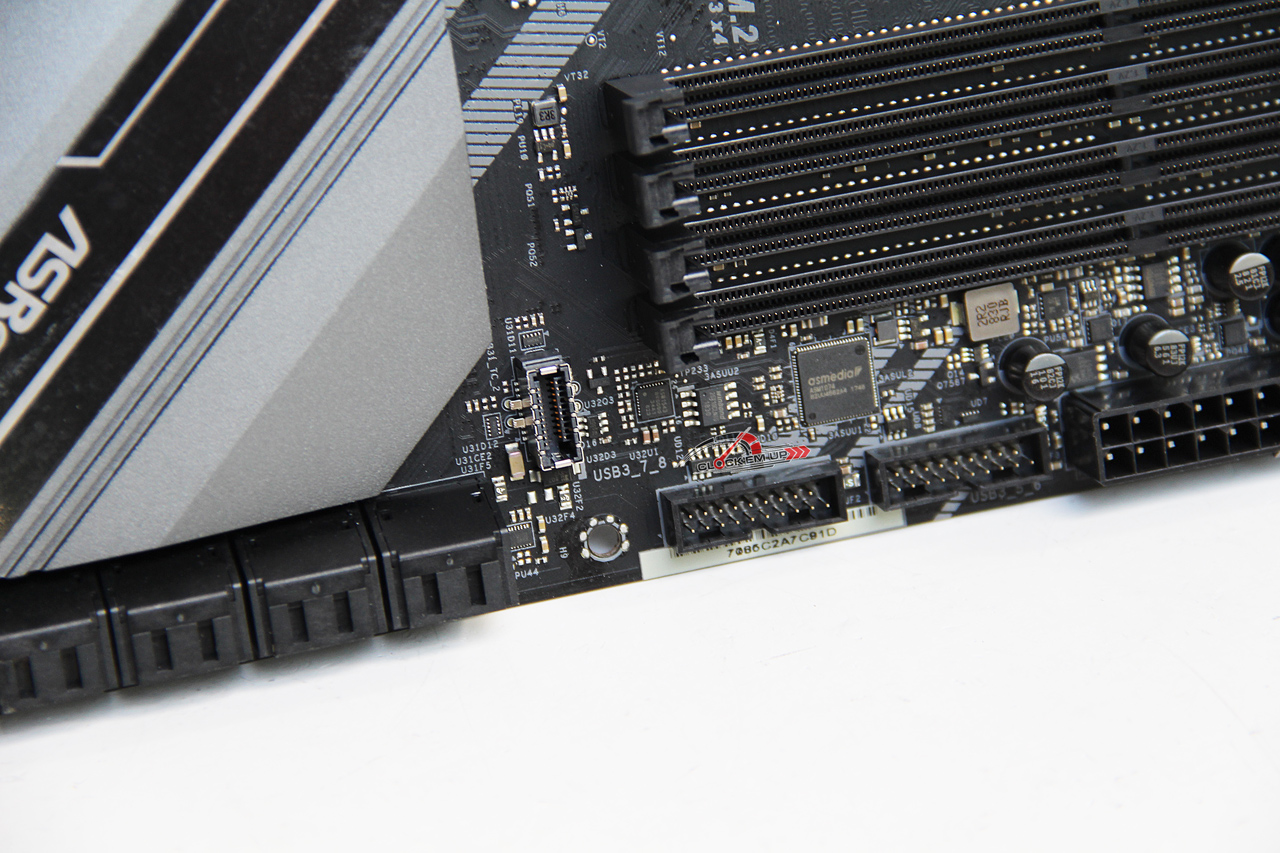

บริเวณช่องเสียบ USB3.1 Gen1 Front Panel Header คุมตรงจากชิปเซ็ต Intel Z390 มีให้ 1 ชุด และ USB3.1 Front Panel จาก ASMedia ASM1074 มาให้อีก 2 ช่องเลยนะครับ จัดว่าไม่ธรรมดาจริงๆ สำหรับเมนบอร์ด ASRock Z390 EXTREME 4 ตัวนี้ที่มีช่องเสียบ IO ต่างๆ ที่มากมายเกินตัวจริงๆ

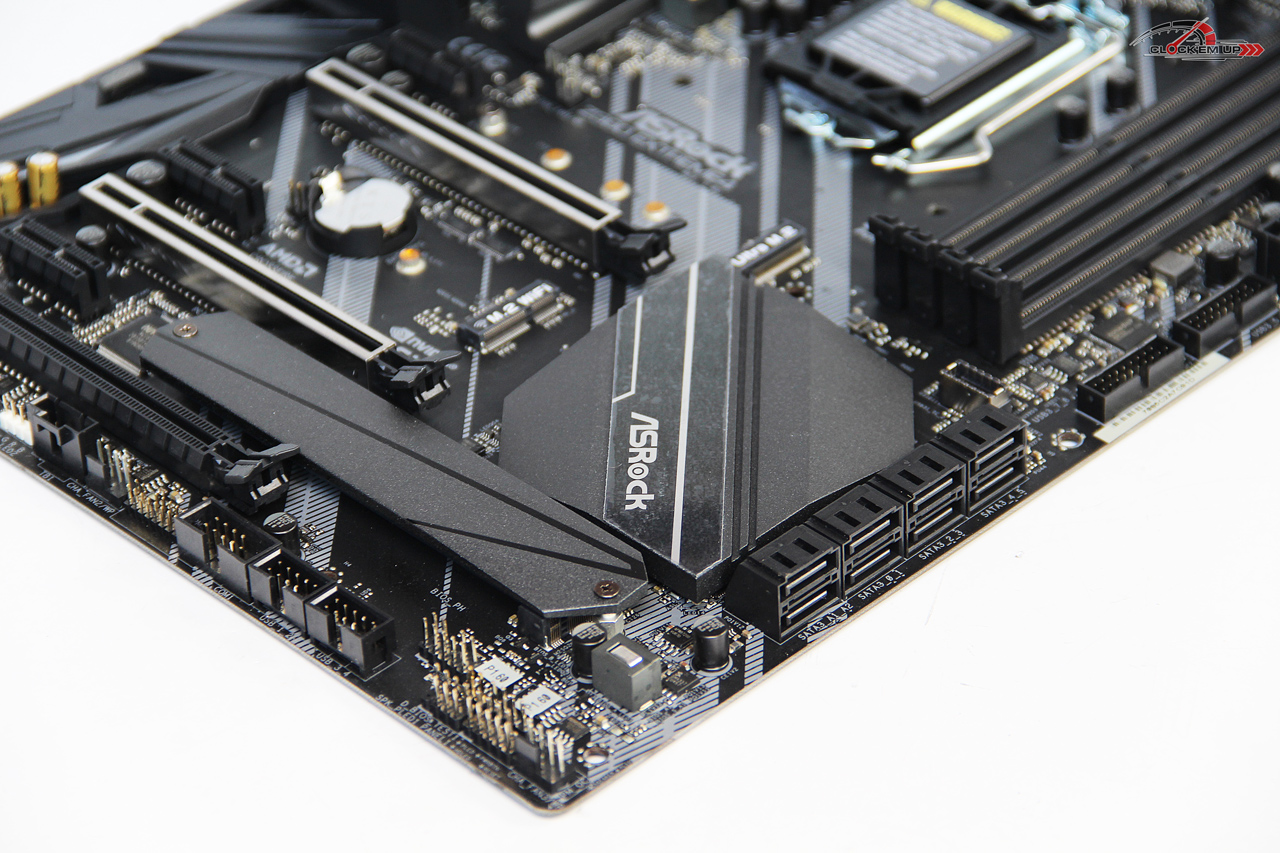

     บริเวณชิปเซ็ต Intel Z390 Express นั้นก็มี Heatsink ระบายความร้อนขนาดใหญ่อย่างดีมาให้เรียบร้อย ส่วนช่องเสียบ SATA3.0 6Gb/s นั้นมีทั้งหมด 8 ช่อง โดบควบคุมผ่านชิปเซ็ต Intel Z390 PCH ทั้งหมด 6 ช่อง รองรับการต่อทำงานแบบ RAID 0, 1, 5 และ 10 ส่วนอีก 2 ช่องจะมาจากชิปเสริม ASMesia ASM1061 ไม่รองรับการต่อช้งานแบบ RAID นะครับ

Storage Support :

• 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology 16), NCQ, AHCI and Hot Plug
• 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
• 1 x Ultra M.2 Socket (M2_1), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
• 1 x Ultra M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
• M2_1, SATA3_0 and SATA3_1 share lanes. If either one of them is in use, the others will be disabled.
• M2_2, SATA3_4 and SATA3_5 share lanes. If either one of them is in use, the others will be disabled.
• Supports Intel^® Optane™ Technology
• Supports NVMe SSD as boot disks
• Supports ASRock U.2 Kit
