ASROCK Z370 Taichi Moterboard Review
Unboxing
สวัสดีครับ วันนี้เรามีเมนบอร์ดจากค่าย ASROCK ในรุ่น Z370 Taichi มาแนะนำให้เพื่อนๆ ชาว Clock’EM UP ได้รู้จักกันอีกหนึ่งรุ่นครับ ซึ่งเมนบอร์ดในตระกูล Taichi ในช่วงนี้ถือว่าเป็นที่นิยมและพูดถึงกันอย่างมากในกลุ่มสาวกค่าย ASROCK เพราะด้วยการออกแบบที่มีความสวยงามแหวกแนว ไม่ซ้ำแบบใคร แถมยังมี Feature ลูกเล่นต่างๆ ที่ครบยครันมากอีกด้วย ไม่ว่าจะเป็นเรื่องความสามารถในการ Overclock ที่โดดเด่นไม่ธรรมดา มีช่องเสียบ Ultra M.2 32Gb/s PCIe3.0 x4 ได้มากถึง 3 ช่อง และยังมี WiFi AC 2.4/5Ghz มาให้อีกด้วย จัดว่าไม่ธรรมดาจริงๆ เอาล่ะครับ เราไปชมรายละเอียดของเมนบอร์ดรุ่นนี้กันต่อเลยดีกว่า…
Re-Live สอน Overclock
ASROCK Z370 Taichi Motherboard
เมนบอร์ดรุ่นนี้จัดว่าเป็นอีกหนึ่ง Series จากทาง ASROCK ที่กำลังได้รับความนิยมกันในยุคนี้ด้วยความพิเศษในหลายๆ ด้าน ไม่ว่าจะเป็นการออกแบบภาคจ่ายไฟที่ค่อนข้างจัดเต็มถึง 12 Phase กันเลยทีเดียว และยังเลือกใช้อุปกรณ์ Component คุณภาพสูงที่มีความทนทานและเสถียรภาพมากอีกด้วย จัดว่าเลือกเอาเกรดบนๆ มาใส่แทบจะทั้งสิ้น ส่วนเรื่องแรมนั้นรองรับ DDR4-4333Mhz+ ในแบบ Overclock Module ได้อีกด้วยครับ และในส่วนเรื่องของแสงสี RGB Color นั้นก็ควบคุมด้วย ASROCK RGB LED Software พร้อมกับช่องเสียบ RGB Strip Cabale บนเมนบอร์ดให้อีกหนึ่งจุดครับ
และนี่ก็คือตัวอย่างลูกเล่นแสงสี RGB LED บนเมนบอร์ด ASROCK Z370 Taichi ตัวนี้ ซึ่งสามารถสั่งควบคุมระบบแสงสีแบบ RGB Color ได้ด้วย Software ที่มีชื่อว่า ASROCK RGB LED
นี่คือหน้าตาของกล่อง Package เมนบอร์ดในรุ่น ASROCK Z370 Taichi ซึ่งก็จะมาในกล่องโทนสีเทา-ดำตามภาพเลยครับ ด้านหน้ากล่องจะโดดเด่นด้วยรูปหยิน-หยาง กับรูปฟันเฟืองซึ่งเป็นเอกลักษณ์ของเมนบอร์ดรุ่นนี้
ASROCK Z370 Taichi มาพร้อมกับขนาดมาตราฐาน ATX เต็มใบ เลือกใช้ PCB สีดำพร้อมลวดลายหยิน-หยาง + รูปฟันเฟืองบนเมนบอร์ดขนาดใหญ่ ดูโดดเด่นเป็นอย่างมาก พร้อมกับการออกแบบหน้าตาของ Heatsink และตัว Cover ที่กลมกลืนกันอย่างลงตัว จึงทำให้เมนบอร์ดตัวนี้ดูแปลกตาและผู้คนก็เริ่มนิยมใช้กันอย่างมากในยุคนี้….
เมนบอร์ดรุ่นนี้ออกแบบภาคจ่ายไฟให้กับ CPU Intel Socket LGA-1151 Coffeelake 14nm. Gen.8 ให้มากถึง 12 Phase กันเลยทีเดียว ดังนั้นสามารถเอาเจ้า Intel Core i7-8700K 6C/12T ได้อยู่หมดอย่างแน่นอนครับ โดยเราสามารถ Overclock ได้แบบเต็มที่ ไม่ต้องห่วงเรื่องไฟไม่พอ แต่ห่วงว่าหา CPU ที่วิ่งดีๆ ได้ไหมจะดีกว่า ฮ่าๆ… ส่วนรายละเอียดของภาคจ่ายไฟนั้นเดมนบอร์ดรุ่นนี้จะควบคุมด้วยระบบ Digi Power 12 Power Phase Design ที่ประกอบไปด้วย Premium 60A Power Choke, Dual-Stack MOSFET (DSM) และ 12K Black Caps ที่มีอายุการใช้งานยาวนานกว่า 12,000 ชั่วโมงกันเลยทีเดียว
รองรับการติดตั้งใช้งานร่วมกับ CPU Intel Socket LGA-1151 ที่มาพร้อมกับชิปเซ็ต Intel Z370 Chipset ดังนั้น CPU ที่สามารถติดตั้งลงบนเมบอร์ดรุ่นนี้ได้ก็คือ Intel 8th Generation Intel หรือในตระกูล Coffeelake 14nm Gen.8 ได้เท่านั้น ไม่สามารถนำ CPU รุ่นเก่าอย่าง Skylake 14nm. Gen.6 และ Kabylake 14nm Gen.7 ต่อใช้งานได้ ถึงแม้จะยังใช้ Socket LGA-1151 แบบเดียวกันก็ตาม !!!
CPU Support :
- Supports 8th Generation Intel® Core™ Processors (Socket 1151)
- Digi Power design
- 12 Power Phase design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking
- Supports ASRock Hyper BCLK Engine II
รองรับ Memory DDR4 แบบ Dual Channel จำนวน 4xDIMM ตั้งแต่ความเร็ว DDR4-2133Mhz ไปจนถึงความเร็ว DDR4-4333Mhz ความจุสูงสุดอยู่ที่ 64GB Max และรองรับระบบ Intel XMP Profile ส่วนภาคจ่ายไฟของแรมมีทั้งหมด 2 Phase ด้วยกัน และมาพร้อมกับ Switch XMP สำหรับเปิดใช้งาน XMP แบบทาง Hardware นั่นเอง
บริเวณใกล้ๆ ช่องเสียบไฟเลี้ยง ATX-24 Pins ของเมนบอร์ดมีช่องเสียบ USB3.0 Front Panel จำนวน 2 ช่องและ USB3.1 Gen.2 Front Panel ให้อีก 1 ช่อง
เมนบอร์ดรุ่นนี้มีช่องเสียบ SATA3.0 6Gb/s จำนวน 8 ช่องด้วยกัน โดยประกอบไปด้วยช่อง SATA3.0 ที่คุมด้วยชิปเซ็ตเสริมจากทาง ASMedia ทางเ้านซ้ายมือ 2 ช่อง และถัดไปทางขวาอีก 6 ช่องเป็น SATA3.0 ที่ควบคุมตรงจากชิปเซ็ต Intel Z370 ดังนั้นจึงสามารถรองรับการต่อใช้งานแบบ RAID0, 1, 5 และ 10 ได้
Storage :
- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 15), NCQ, AHCI and Hot Plug*
- 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 2 x Ultra M.2 Sockets (M2_1 and M2_2), support M Key type 2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
- 1 x Ultra M.2 Socket (M2_3), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
มาดูกันต่อในส่วนของช่องเสียบ Expansion Slot ต่างๆ ดูกันบ้างได้แก่ชาองเสียบ PCIe3.0 x1 ทั้งหมดจำนวน 2 ช่องและช่องเสียบ PCIe3.0 x16 อีก 3 ช่องที่ติดตั้ง PCI-E Steel Slot ครอบเอาไว้เพื่อความแข็งแรงของ PCI-E x16 Slot สำหรับเรื่องของการรองรับระบบ Multi-GPU นั้นเมนบอร์ดรุ่นนี้รองรับ NVIDIA SLI ได้แบบ 2-Way [x8+x8] และ AMD CrossfireX แบบ 3-Way CFX [x8+x8+x4]
นี่คือช่องเสียบ Ultra M.2 Socket 32Gb/s PCIe3.0 x4 ช่องที่หนึ่งที่วางใกล้กับ Socket ของ CPU โดยช่องเสียบ Ultra M.2 ของ ASROCK ทุกช่องสามารถติดตั้งได้ทั้ง M.2 แบบ SATA SSD และ M.2 แบบ PCIe SSD จัดว่าไม่ธรรมดาจริงๆ ครับ
และนี่ก็เป็นจุดแสดง Debug Post และตัว BIOS ทั้ง 2 ตัวบนเมนบอร์ดรุ่นนี้ รวมถึงจุดเสียบ RGB Strip Header ด้วยครับ
ระบบเสียง Purity Sound 4 แบบ 7.1CH HD-Audio เลือกใช้ Audio Codec จากค่าย Realtek ALC1220 Codec และเลือกใช้ Audio Caps คุณภาพสูงจากค่าย Nichicon Fine Gold Series, แอมป์ขับหูฟังเลือกใช้ของ NE5532 Premium Headset สำหรับบริเวณ Front Audio Panel โดยรองรับหูฟังที่มีค่า Impedance 600 ohm
Audio Feature :
- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Supports Purity Sound™ 4
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB Isolate Shielding
- Impedance Sensing on Front Out port
- Individual PCB Layers for R/L Audio Channel
- Gold Audio Jacks
- 15μ Gold Audio Connector
- Supports DTS Connect
บริเวณช่องเสียบ Back I/O Panel ต่างๆ ประกอบไปด้วยปุ่ม Swtich Clear CMOS, PS2/USB3.0 x4, Intel Wi-Fi AC 2.4/5Ghz + Bluebooth 4.2 Module, USB3.1 Gen2 Type-A + Type-C, Dual Gigabyte LAN จากค่าย Intel ในรุ่น I219V และ I211AT ส่วนช่อง Display Out ของ IGP นั้นมีอยู่ 2 แบบคือ DisplayPort และ HDMI อย่างละ 1 ช่อง
Back I/O Panel :
- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x DisplayPort 1.2
- 1 x Optical SPDIF Out Port
- 1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (ASMedia ASM3142) (Supports ESD Protection)
- 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (ASMedia ASM3142) (Supports ESD Protection)
- 4 x USB 3.1 Gen1 Ports (Intel® Z370) (Supports ESD Protection)
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Button
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)
บริเวณด้านหลังของเมนบอร์ดครับ เราจะสังเกตุได้ว่ามีตัว Driver Mosfet ทั้ง 12 ตัวอยู่ทางด้านหลังของเมนบอร์ด
อุปกรณ์ Bundle ต่างๆ ที่แถมมากับตัวเมนบอร์ดครับ

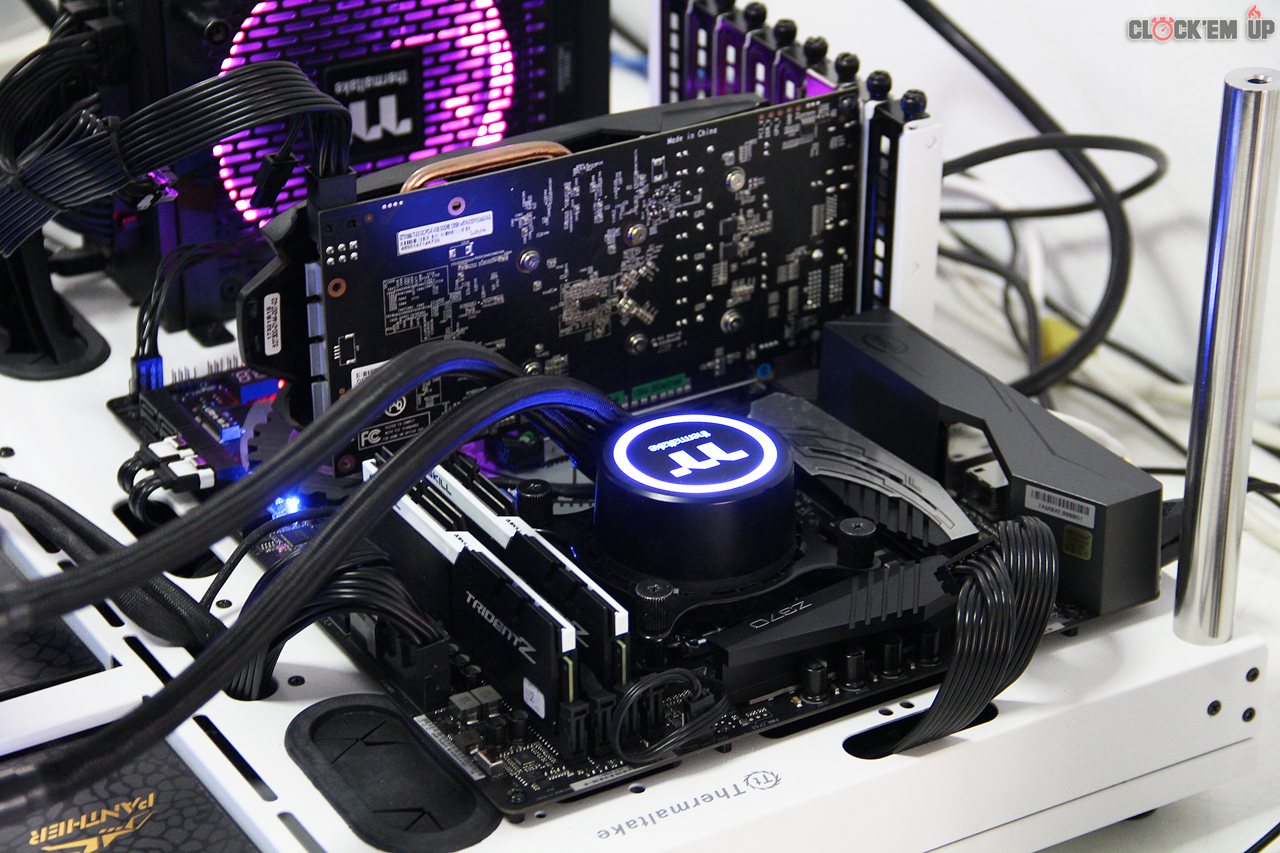

ภาพบรรยากาศในการทดสอบในครั้งนี้ครับ
| CPU |
Intel Core i7-8700K 6C/12T Coffee Lake 14nm.
|
| CPU Cooler | TT Floe Riing RGB 360 |
| Motherboard |
ROG MAXIMUS X HERO
|
| Memory |
T-FORCE XTREEM DDR4-3733Mhz CL18 16GB-Kit |
| VGA |
GALAX GTX1050 Ti 4GB EXOC
|
| Hard Drive |
Apacer Panther AS340 240GB (OS)
|
| PSU | Thermaltake iRGB PLUS 1200 Watt |
| OS | Windows 10 Pro 64 bit [Last Update] 1709 |
System Overclock Config
สำหรับรายละเอียดในการ Overclock ในวันนี้เราจะทดสอบร่วมกับ CPU Intel Core i7-8700K ที่ Overclock ไปที่ความเร็วระดับ 5.2Ghz/Cache 4.8Ghz Vcore 1.375V + DDR4-4133CL17-17-17-39 Vdimm 1.60V พร้อมกับการกด Optimize Sub-Timing ให้แน่นพอระดับหนึ่งเลยทีเดียว จัดว่าไม่ธรรมดาจริงๆ ครับสำหรับเมนบอร์ด ASROCK Z370 Taichi ตัวนี้…
UEFI BIOS Overclocking Config

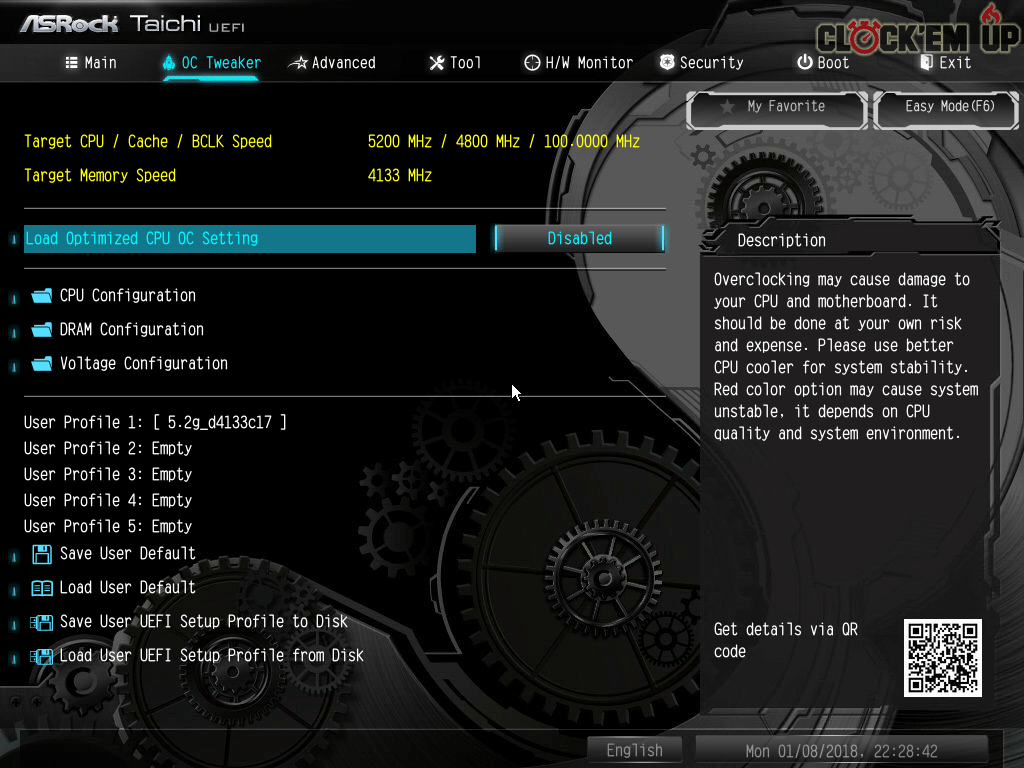

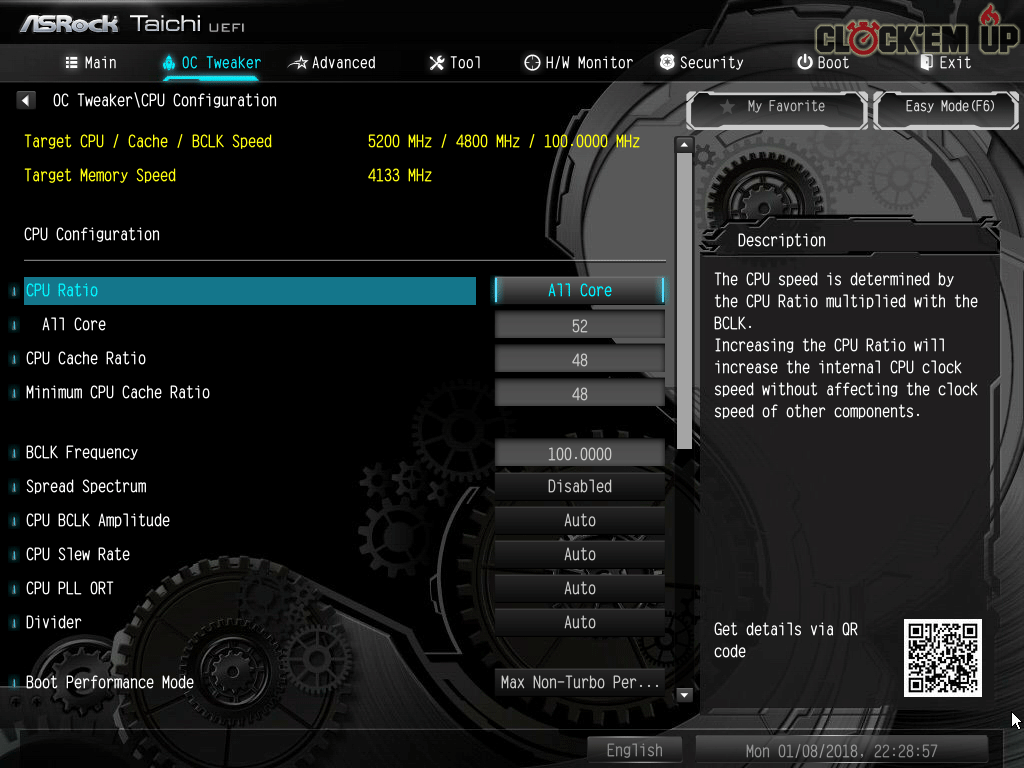

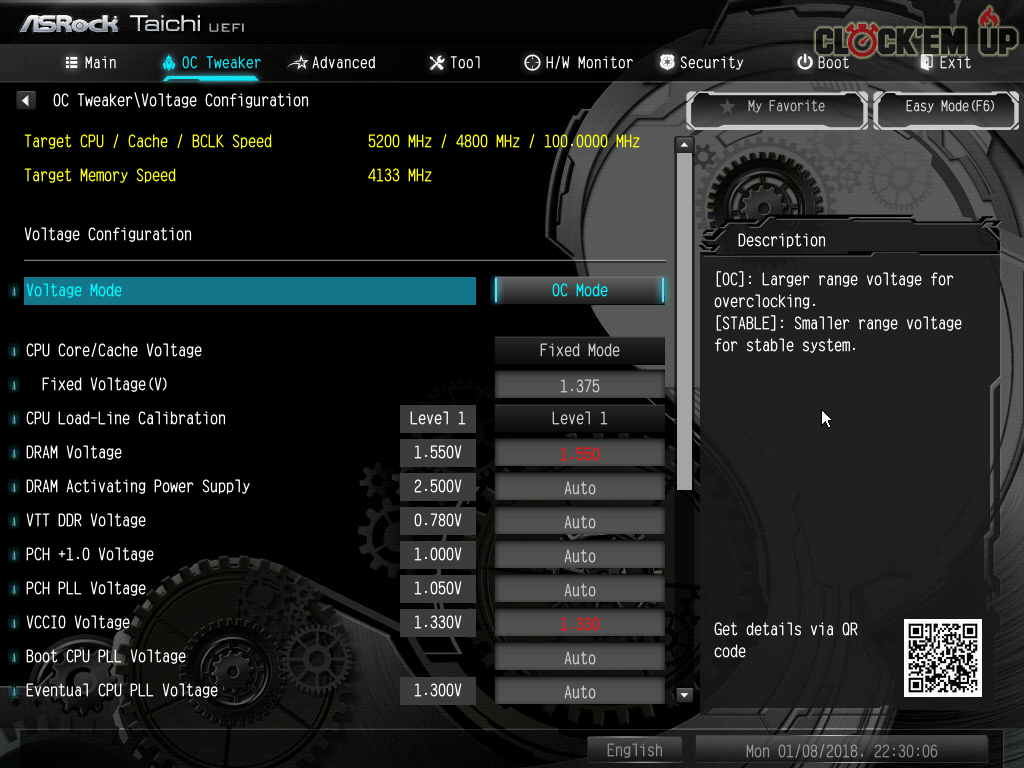

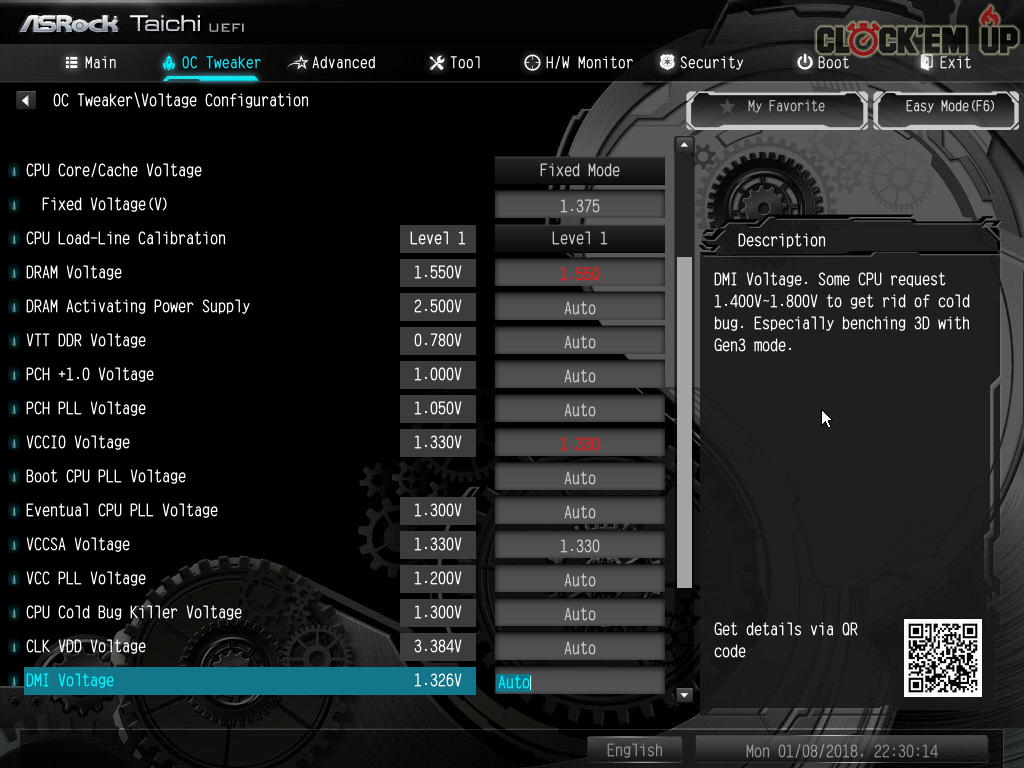

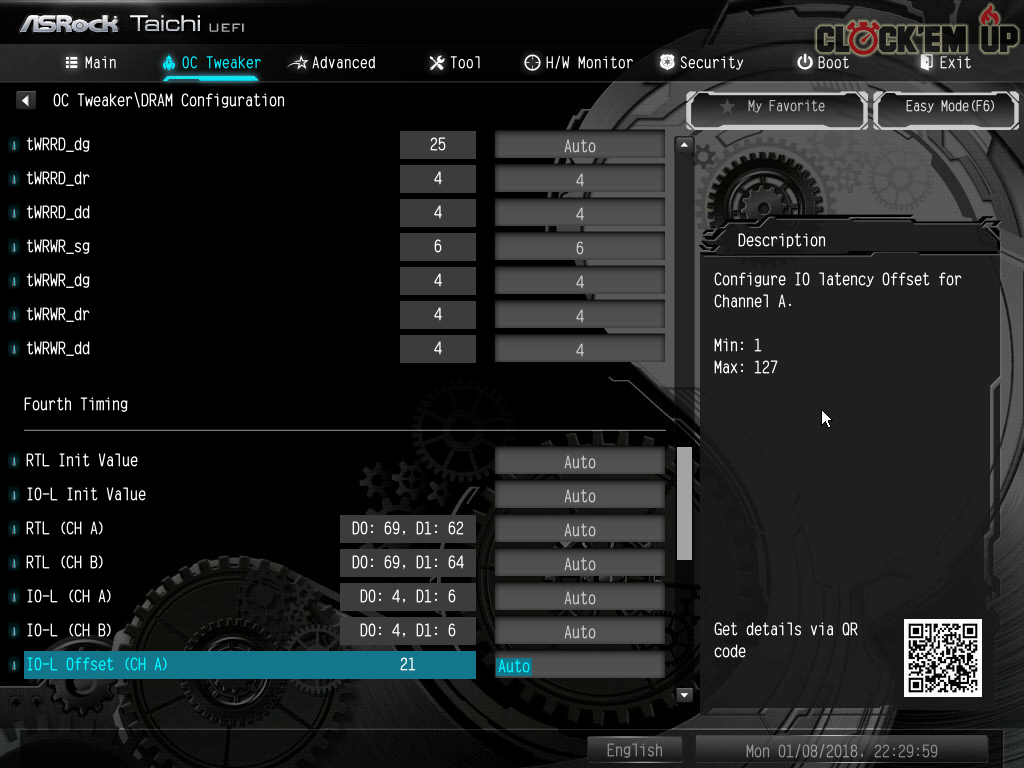

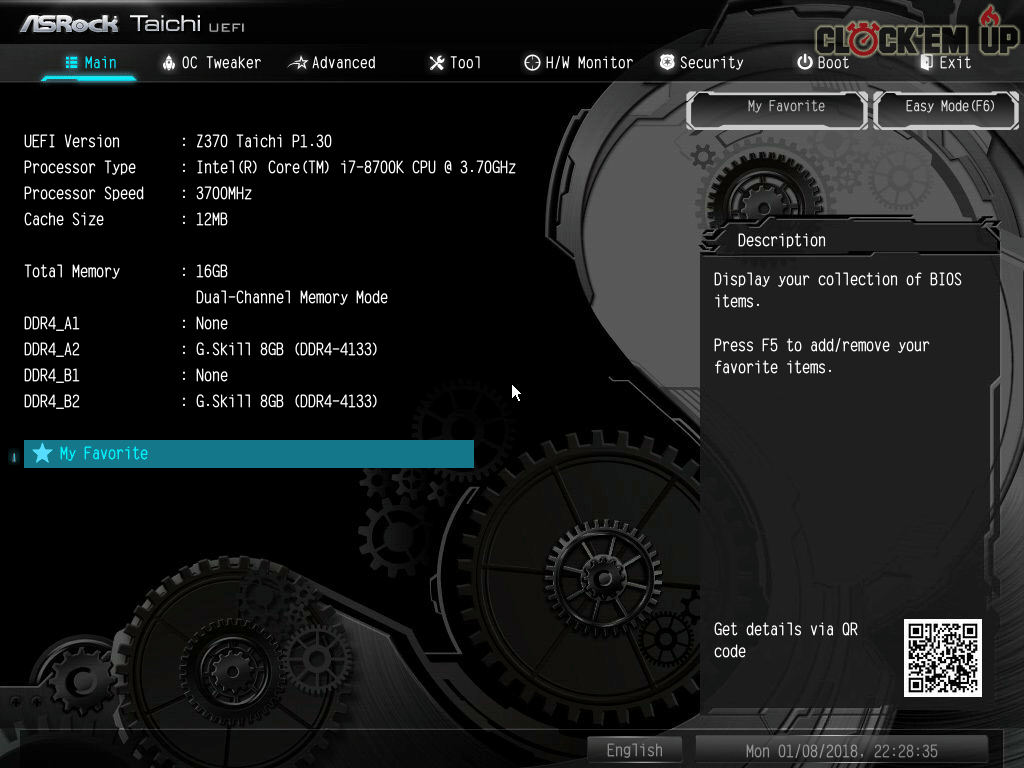

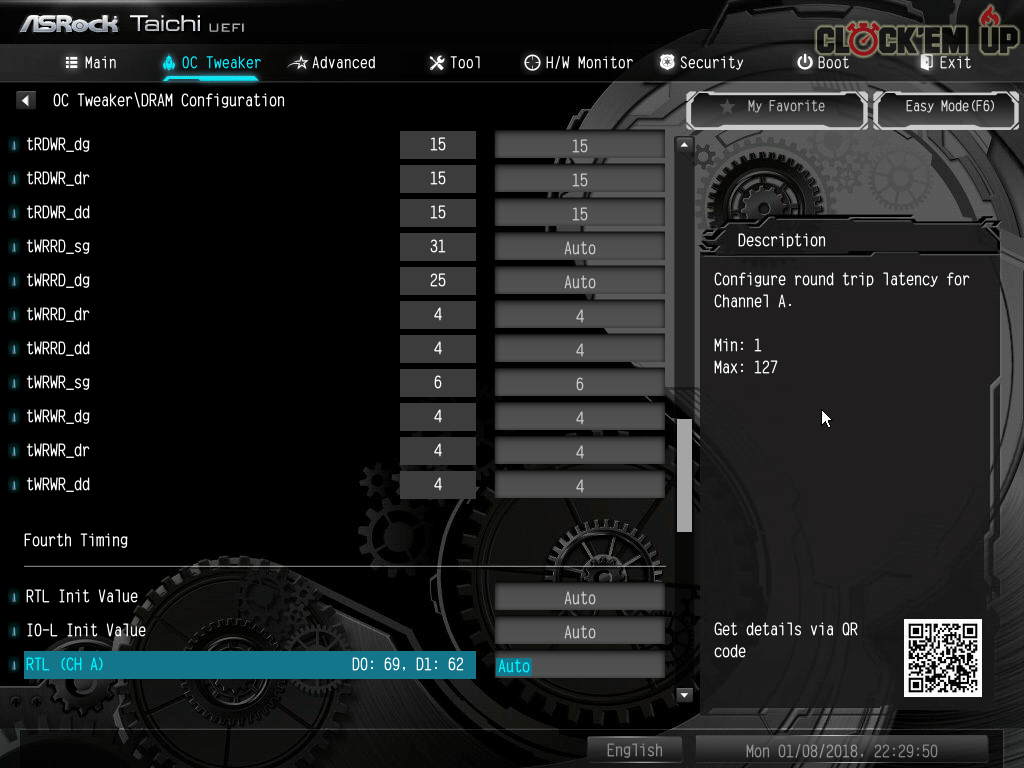

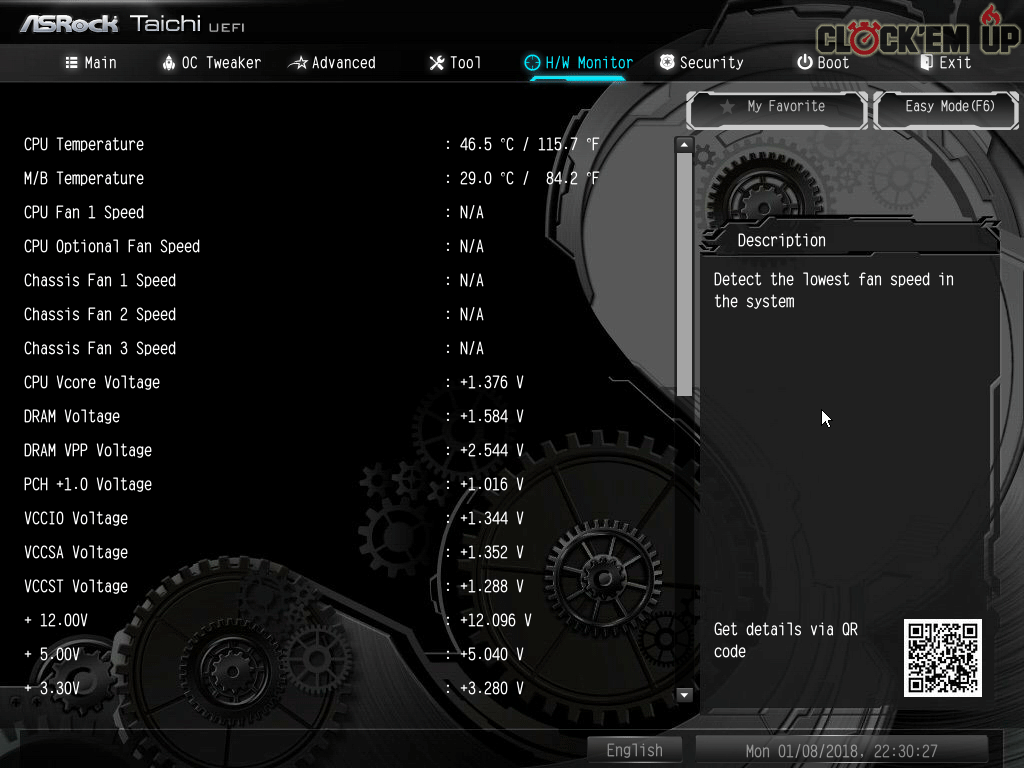

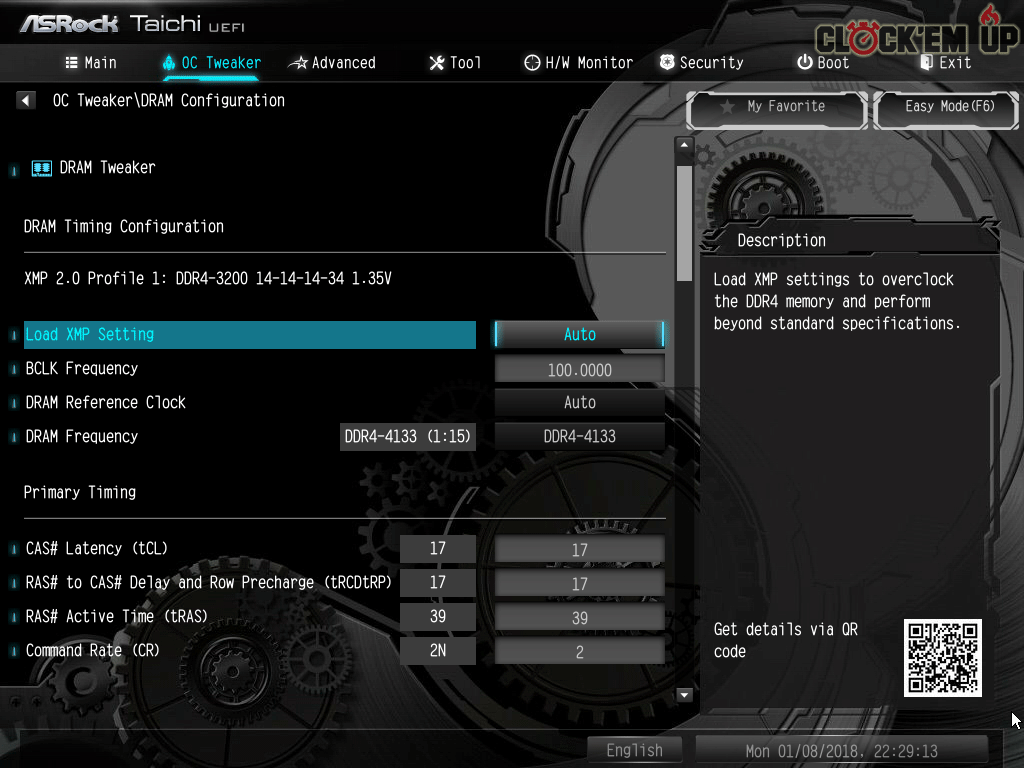

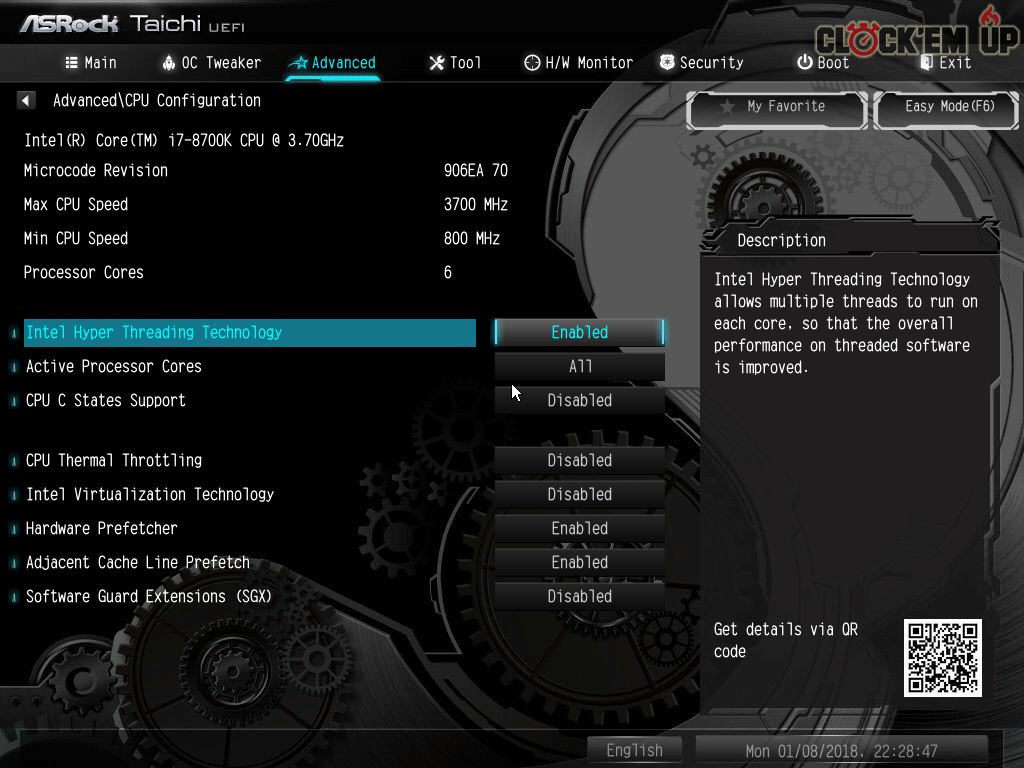

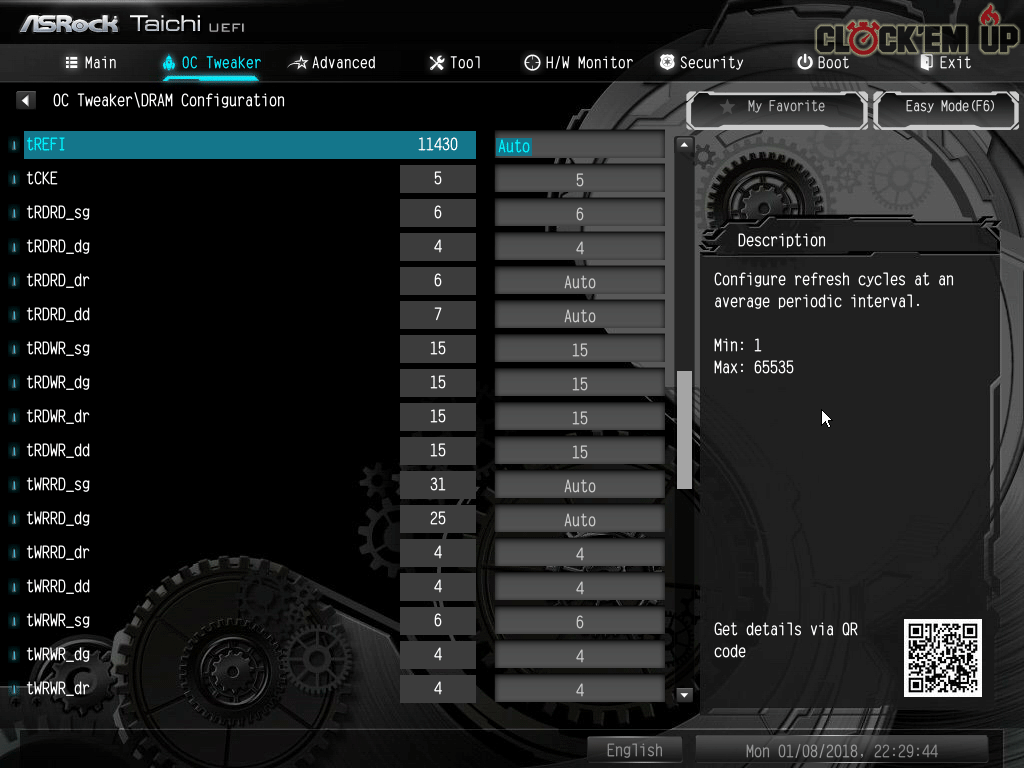

นี่คือภาพหน้าจอของ UEFI BIOS สำหรับ Overclock Config ในครั้งนี้ครับ
เอาล่ะครับมาชมการทดสอบของ Benchmark ต่างๆ ที่ความเร็ว CPU Intel Core i7-8700K @ 5.2Ghz/Cache 4.8Ghz Vcore 1.375V และความเร็ว DDR4 ที่ความเร็ว DDR4-4133 (2066Mhz) CL17-17-17-39 2T พร้อมกับการกดค่า Sub-Timimg ได้ค่อนข้างแน่นดีระดับหนึ่งเลยทีเดียวครับ ลองไปชมความแรงเลย….

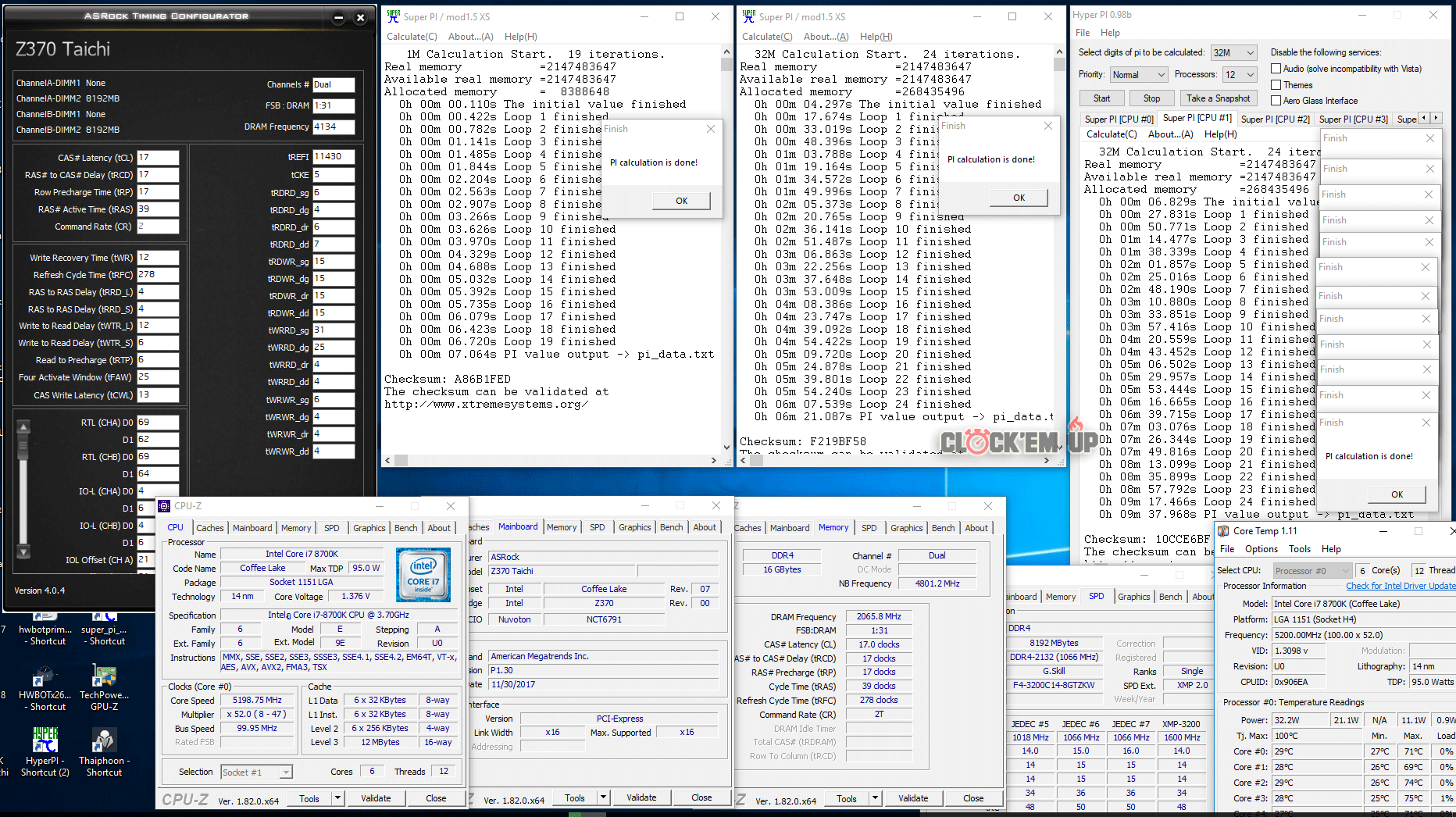

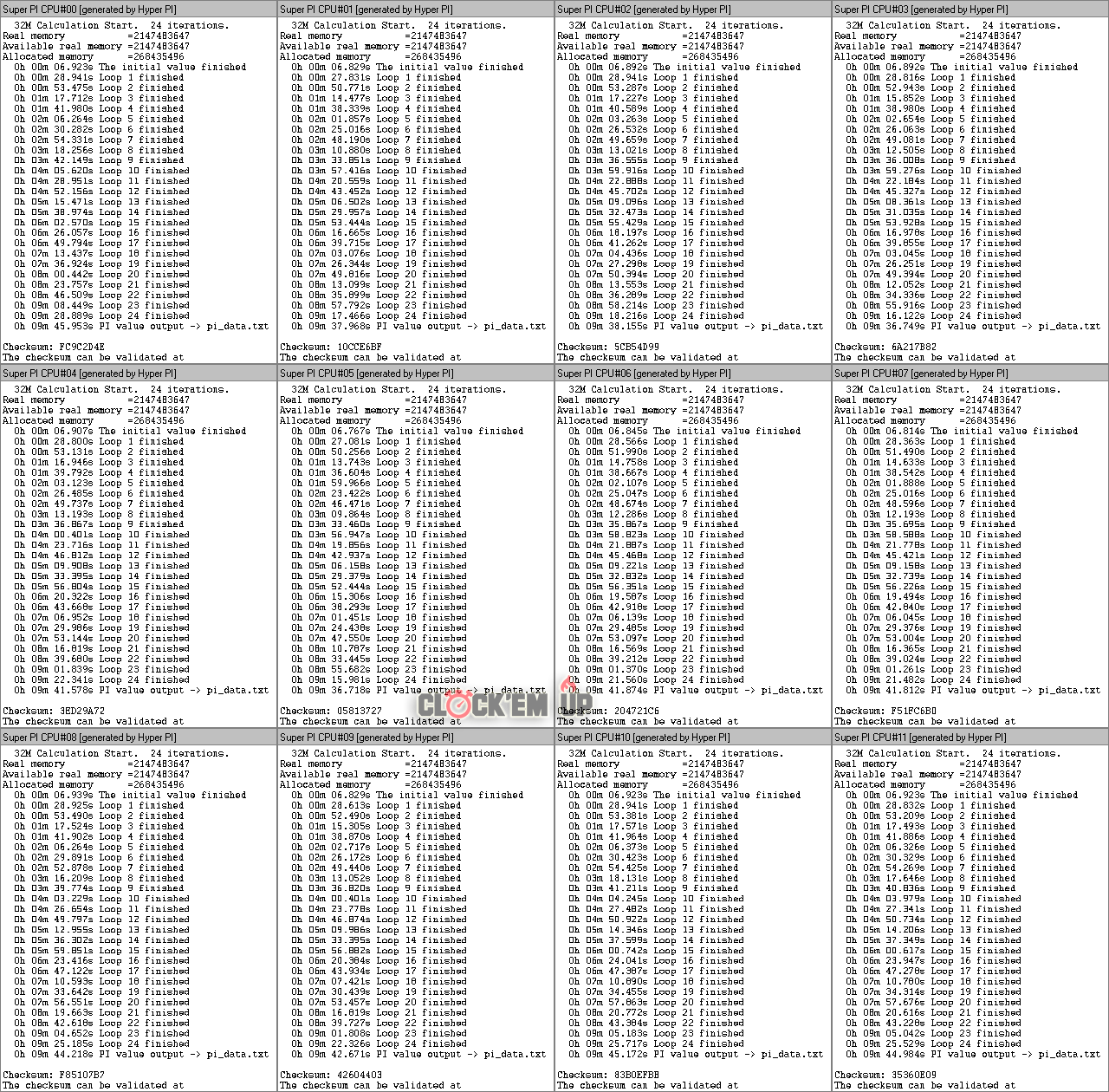

Super Pi

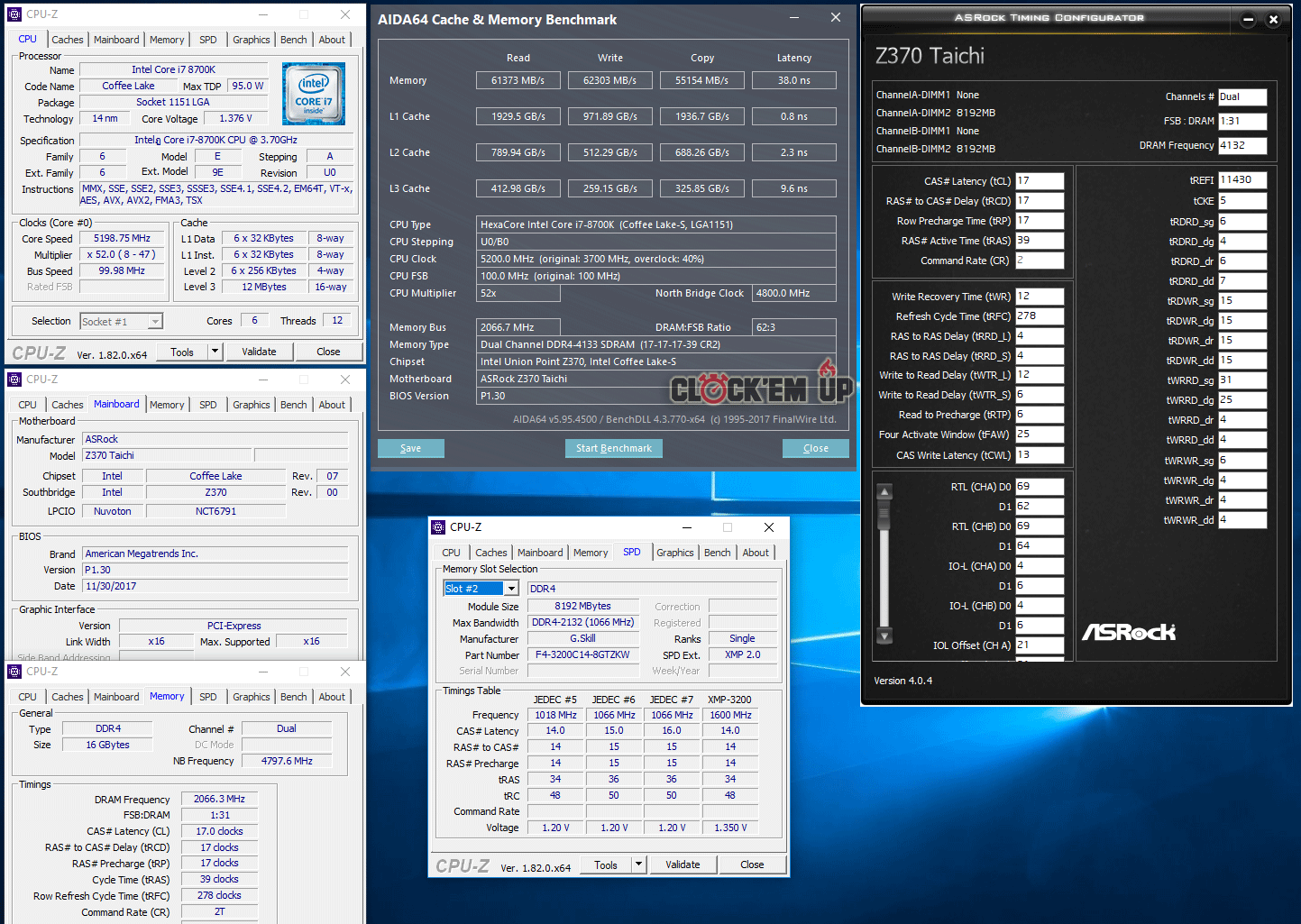

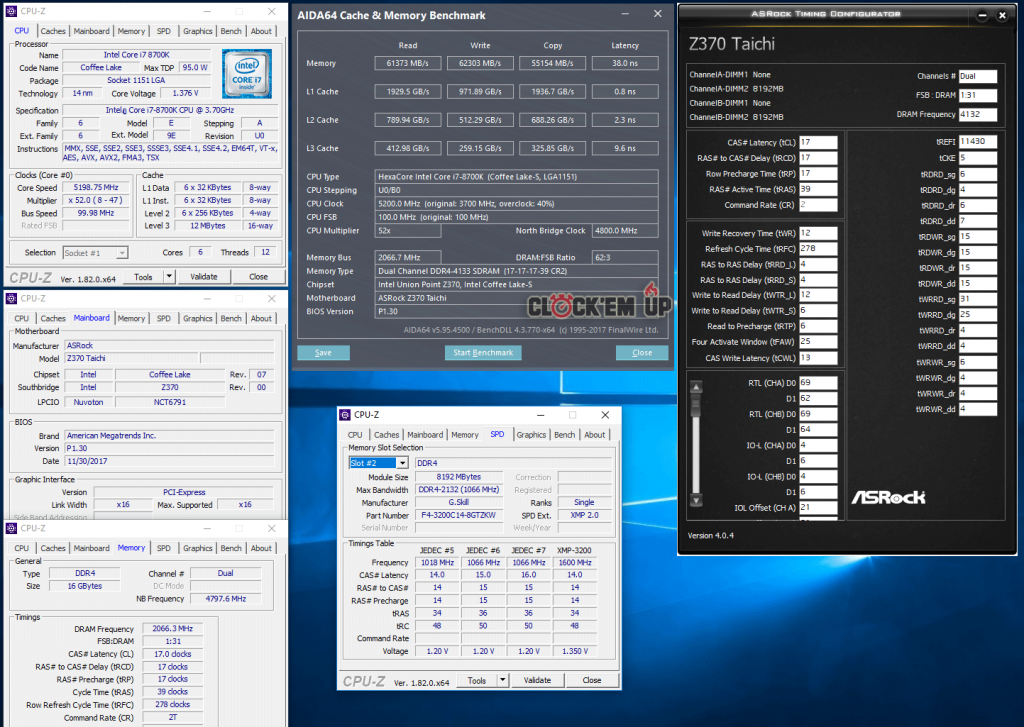

AIDA64 Cache & Memory Benchmark

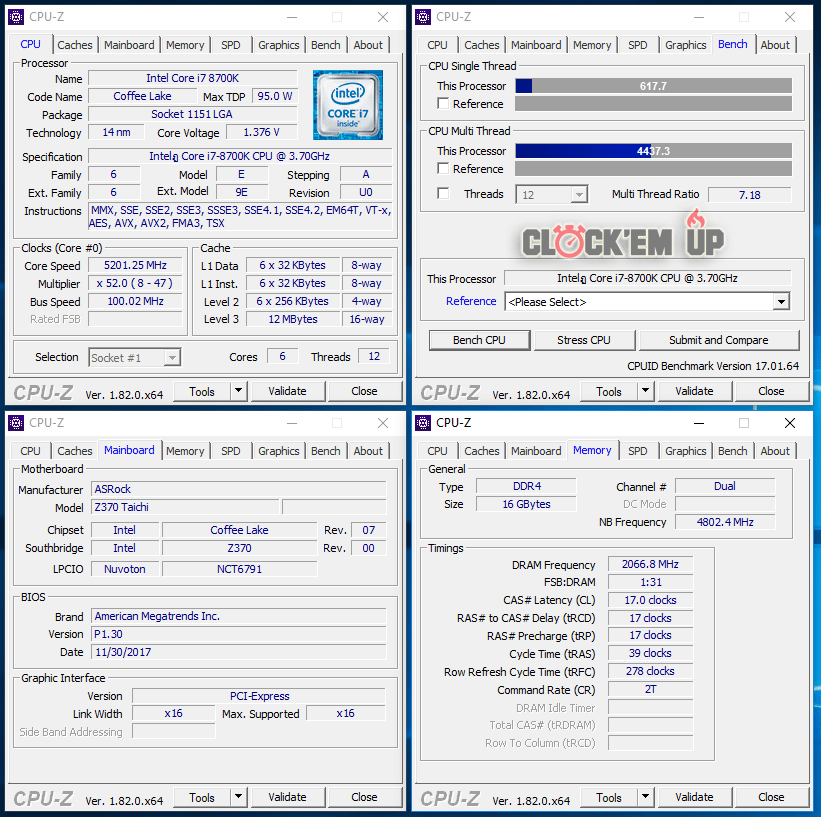

CPU-Z Benchmark

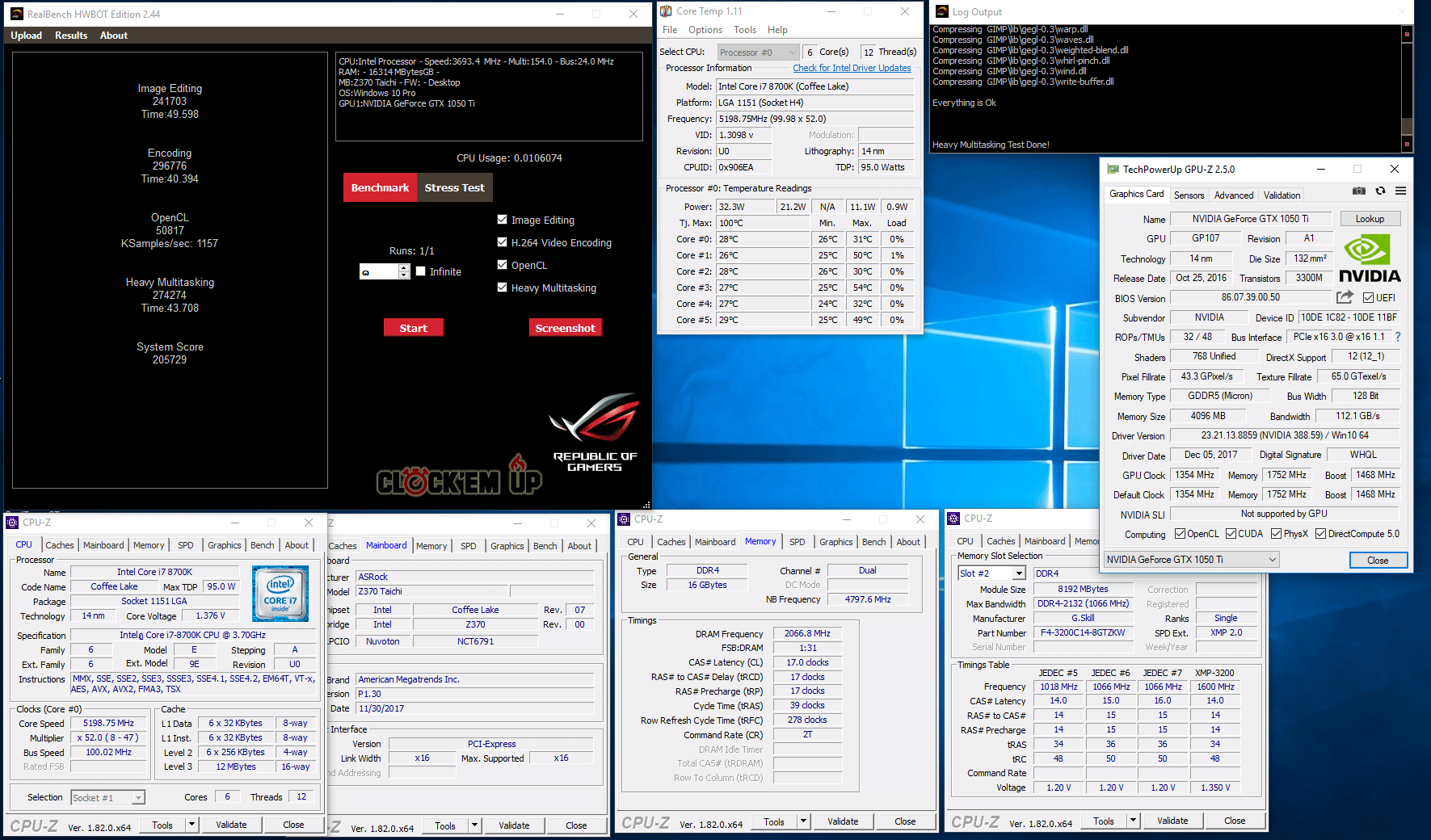

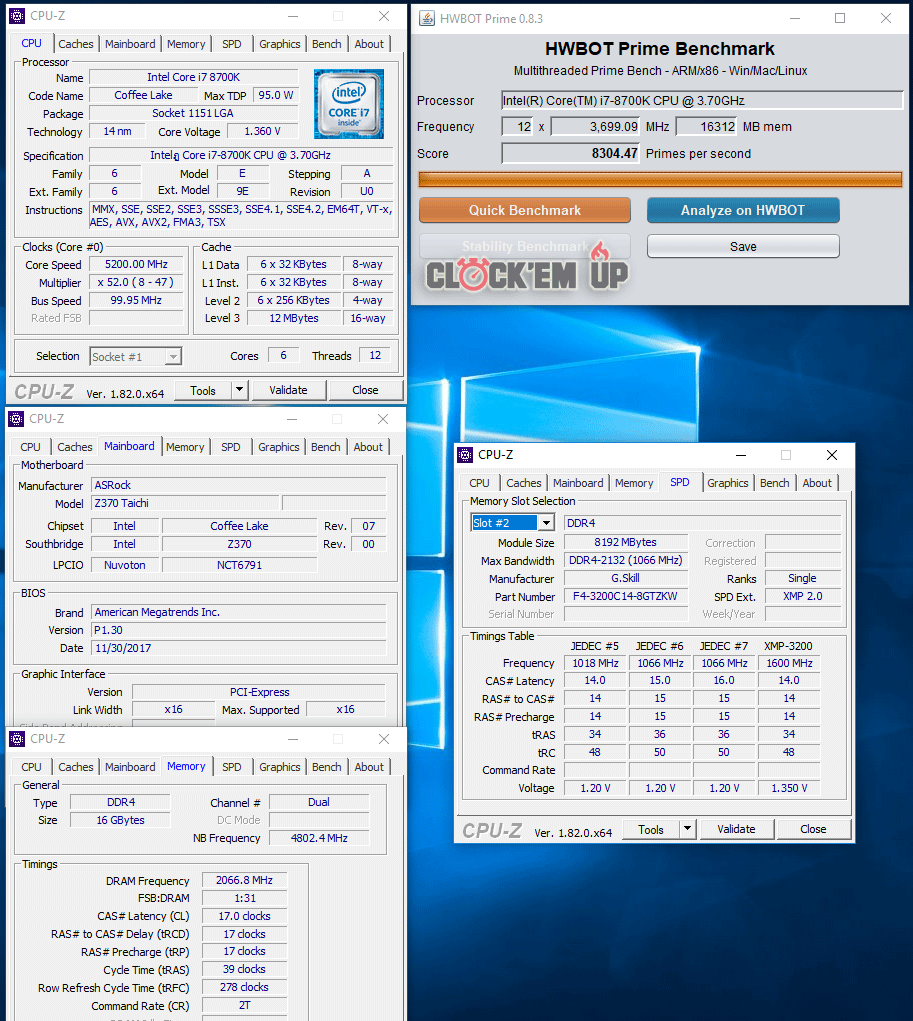

HWBot Prime

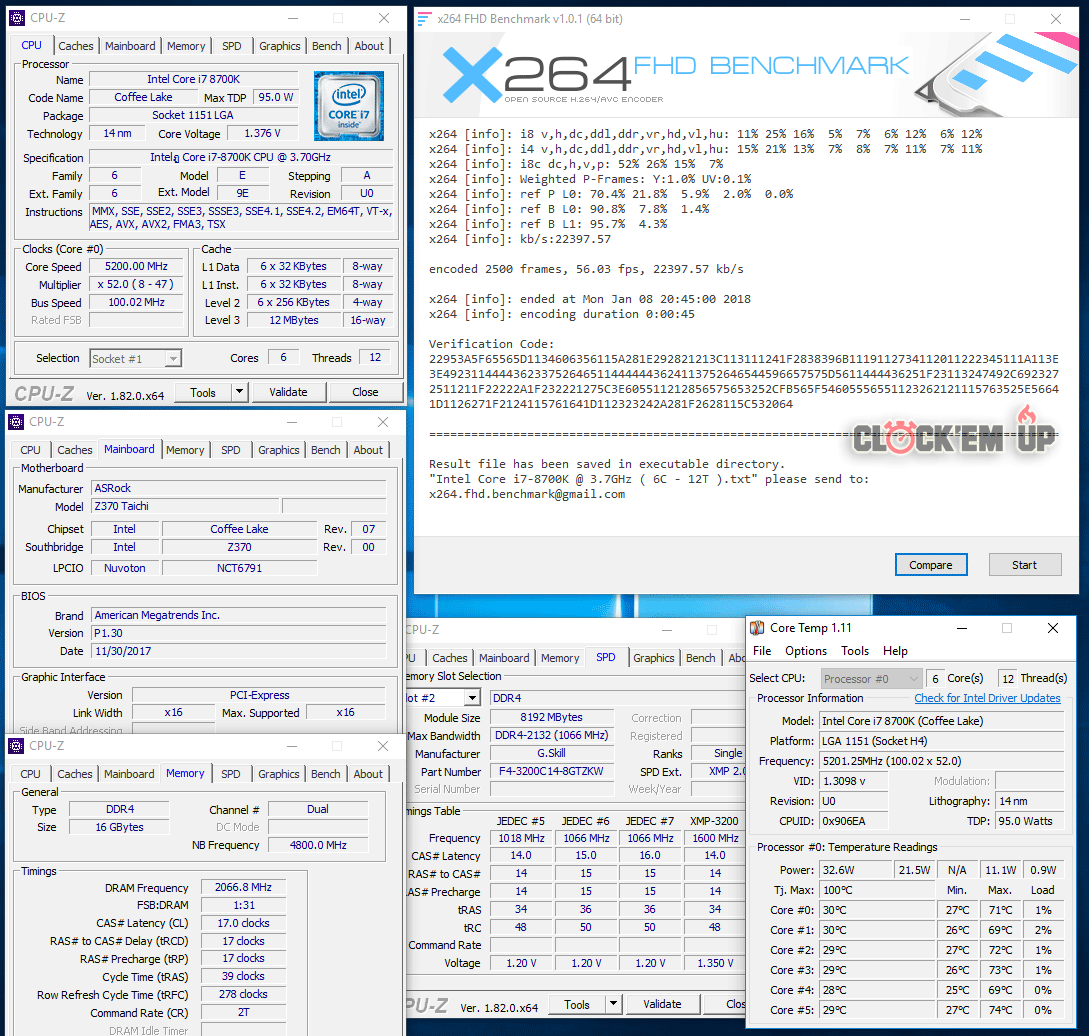

x264 FHD Benchmark

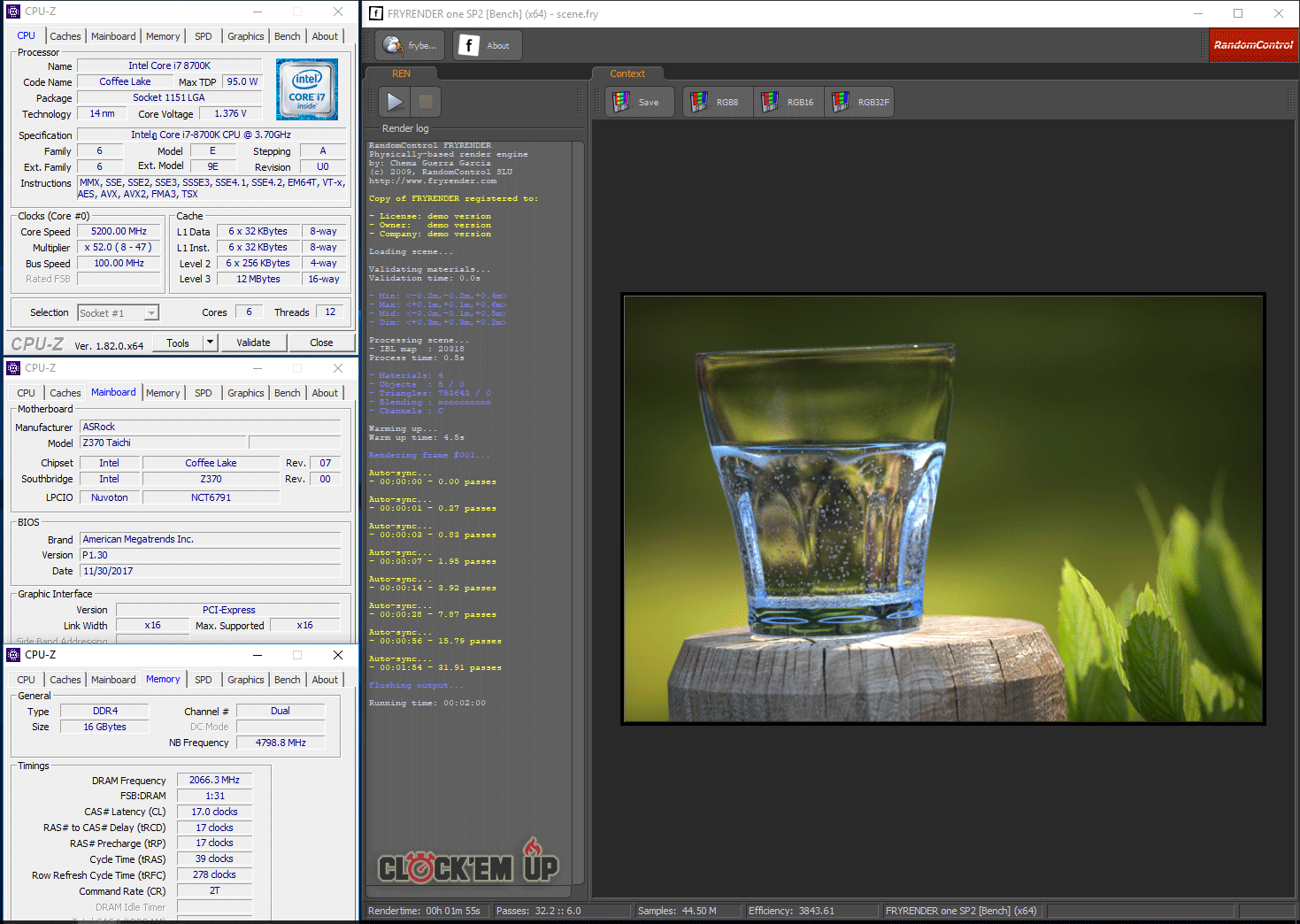

FryRender x64

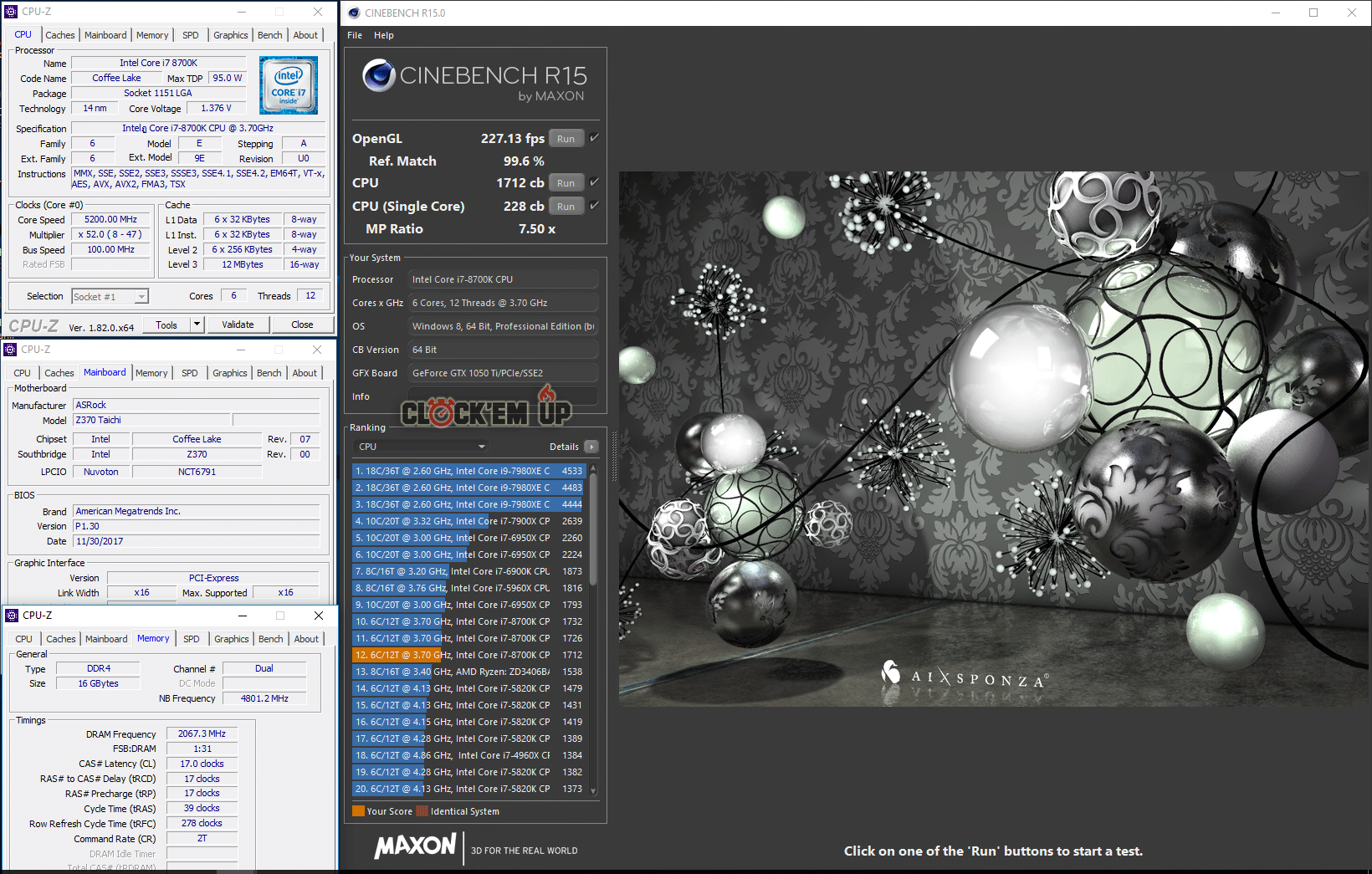

Cinebench R15

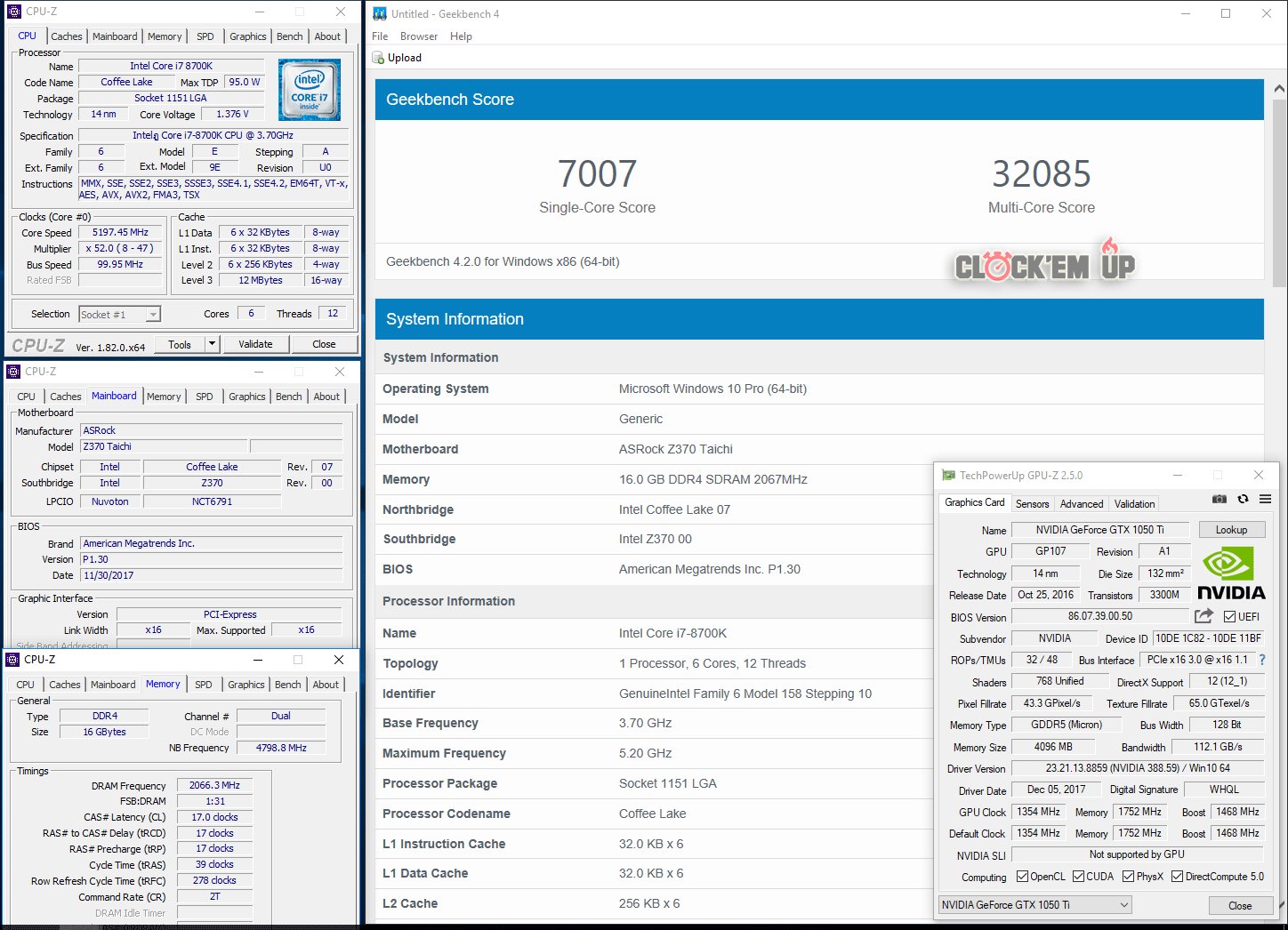

Geekbench 4
Realbench V2.44

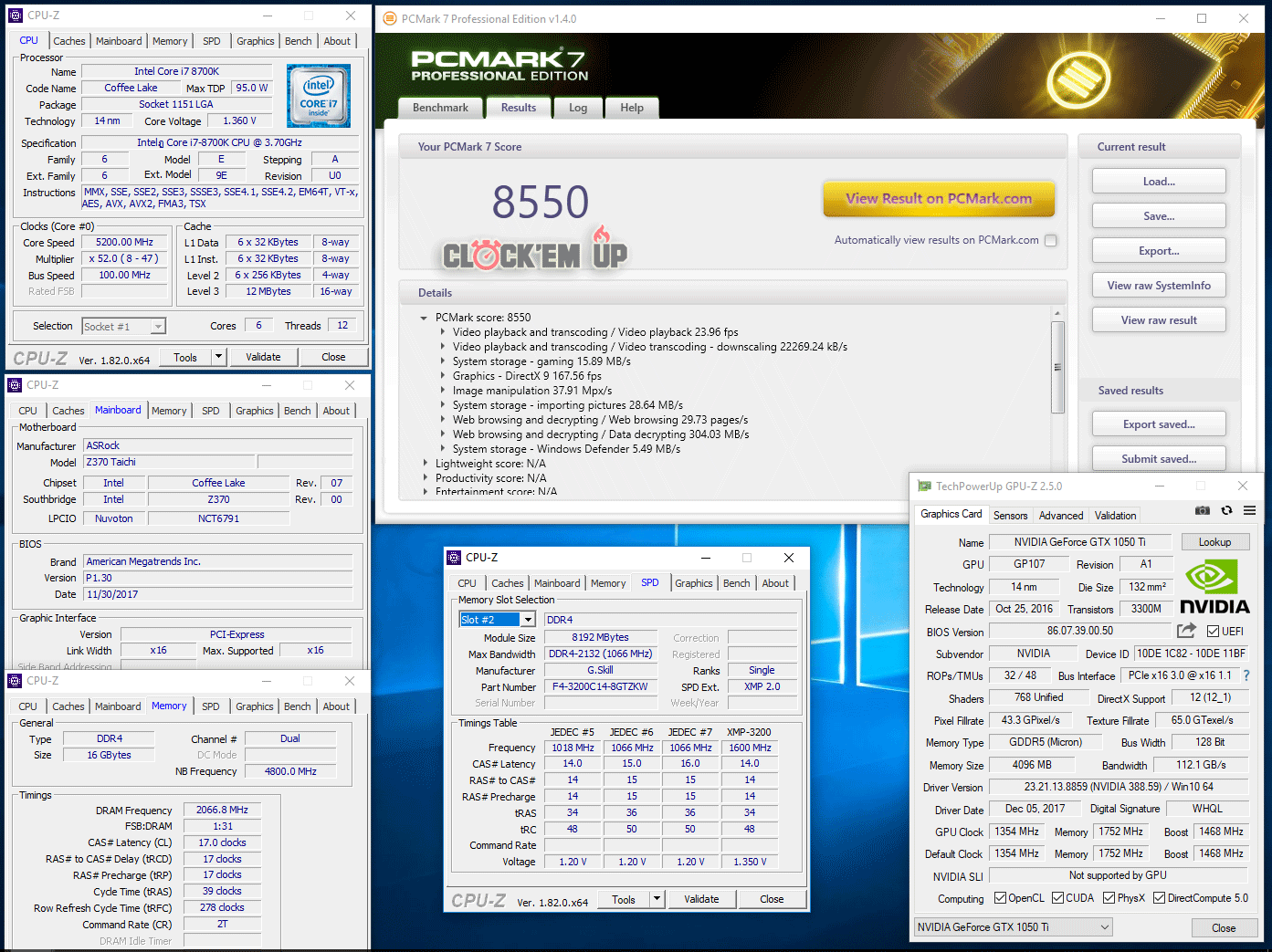

PCMARK 7

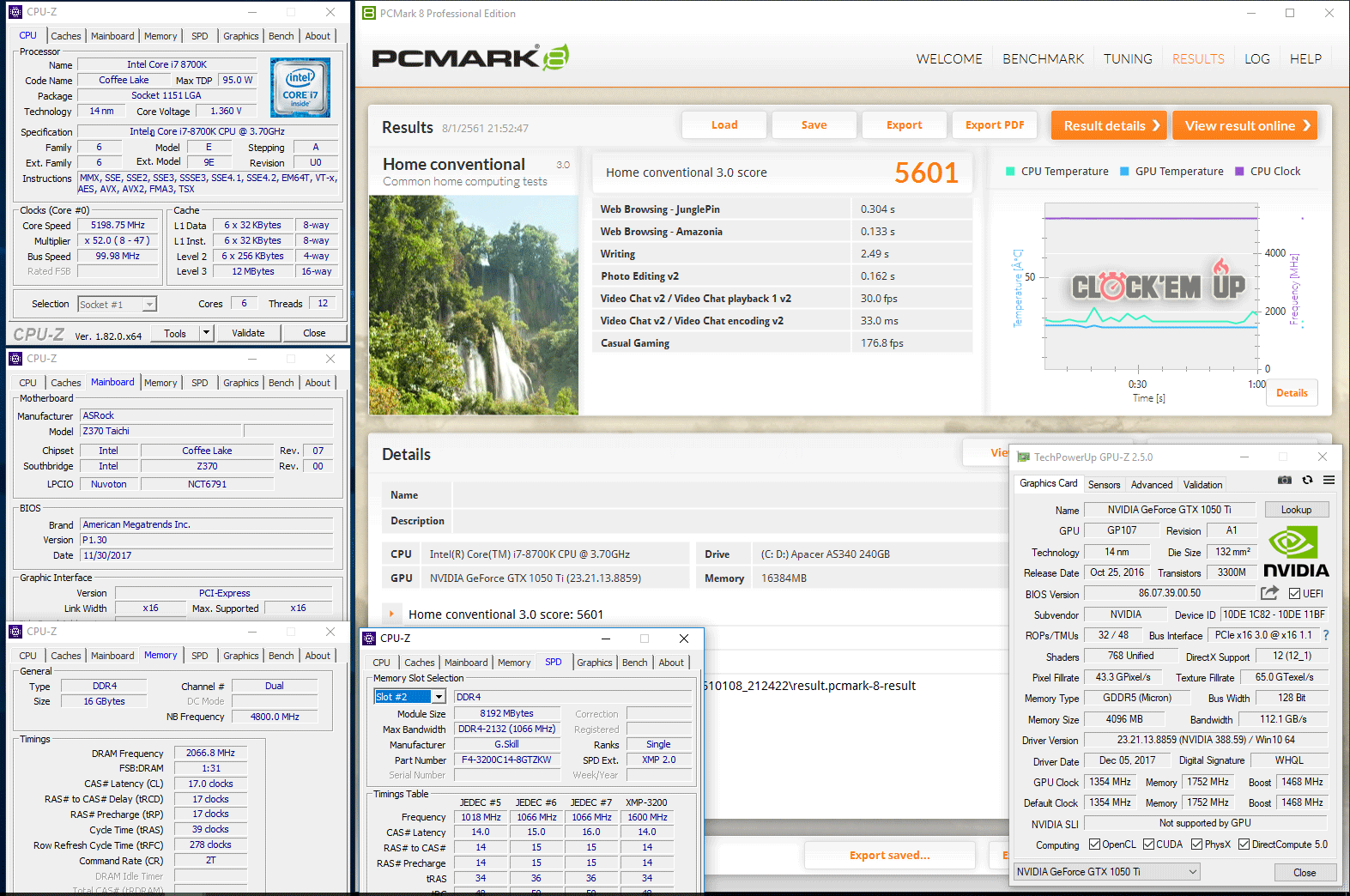

PCMARK 8

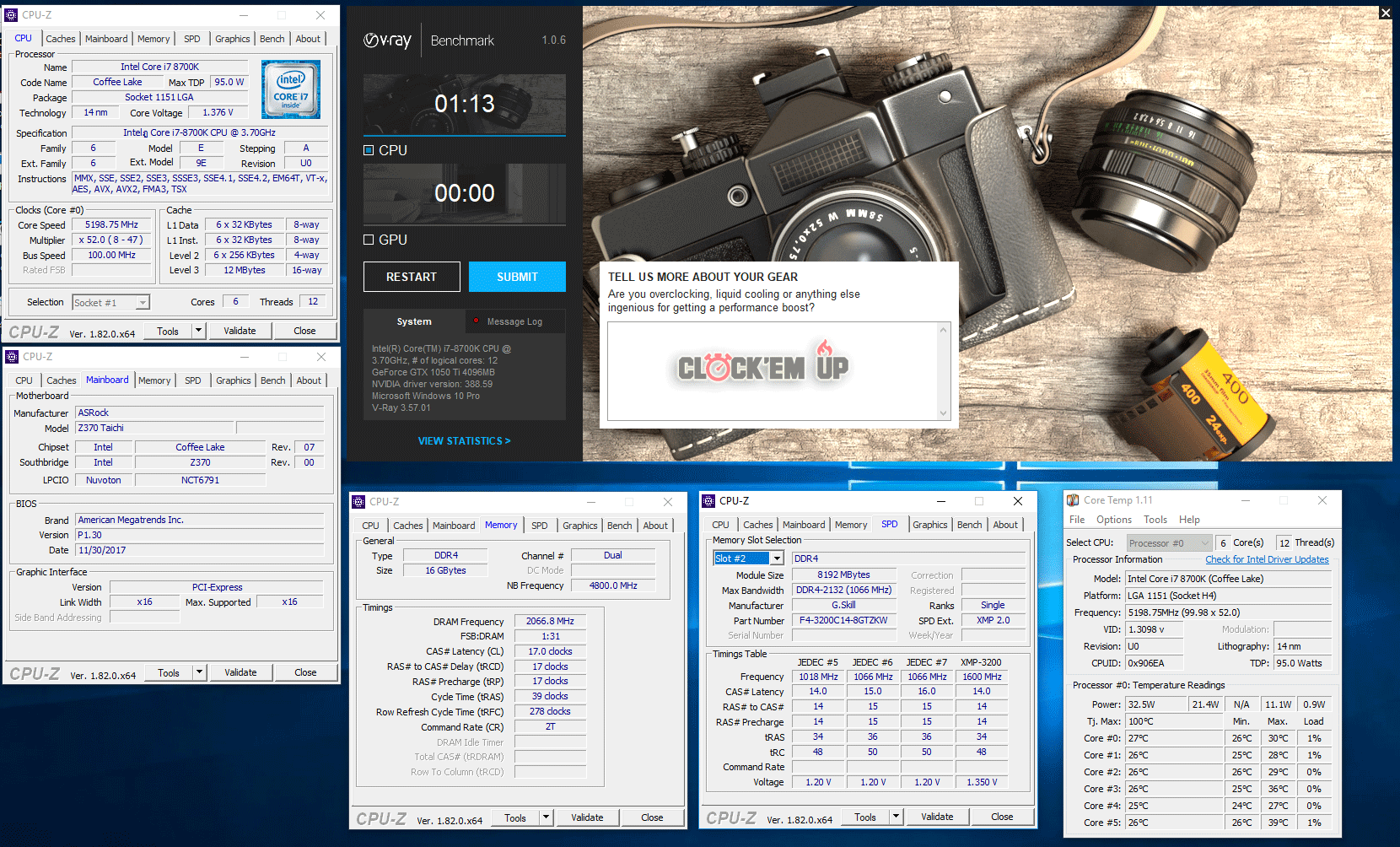

V-Ray Benchmark

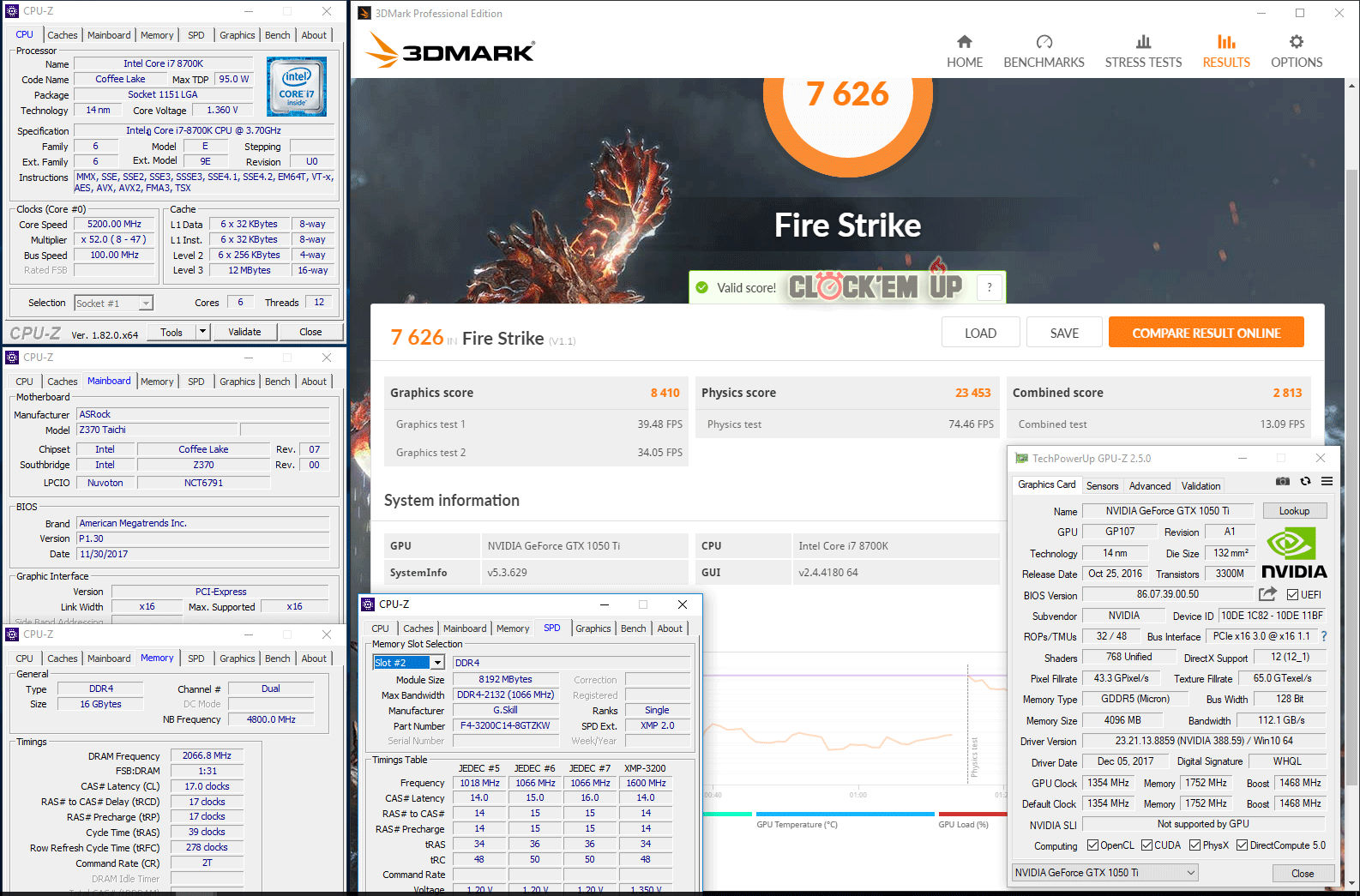

3DMARK Fire Strike

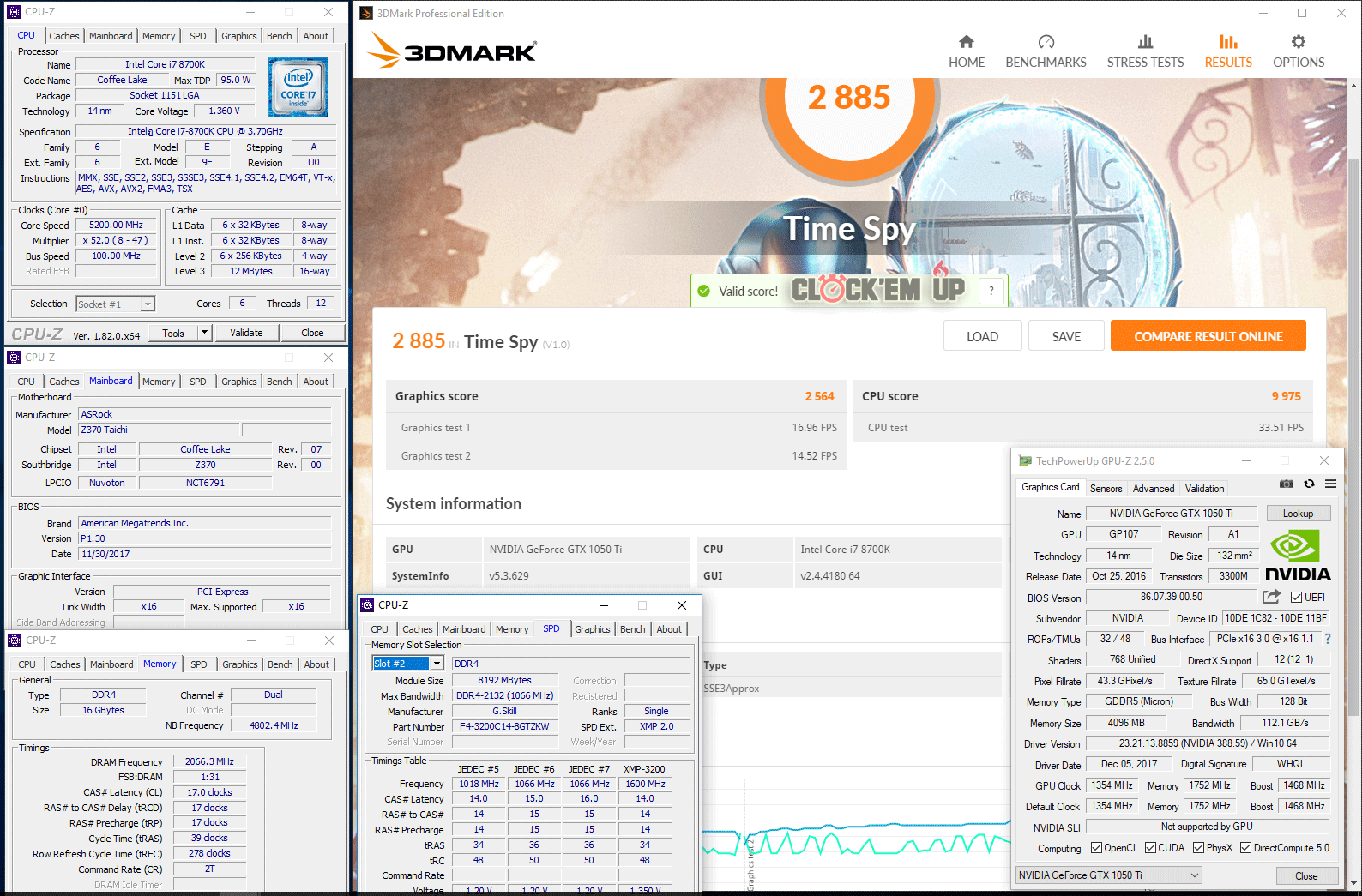

3DMARK Time Spy

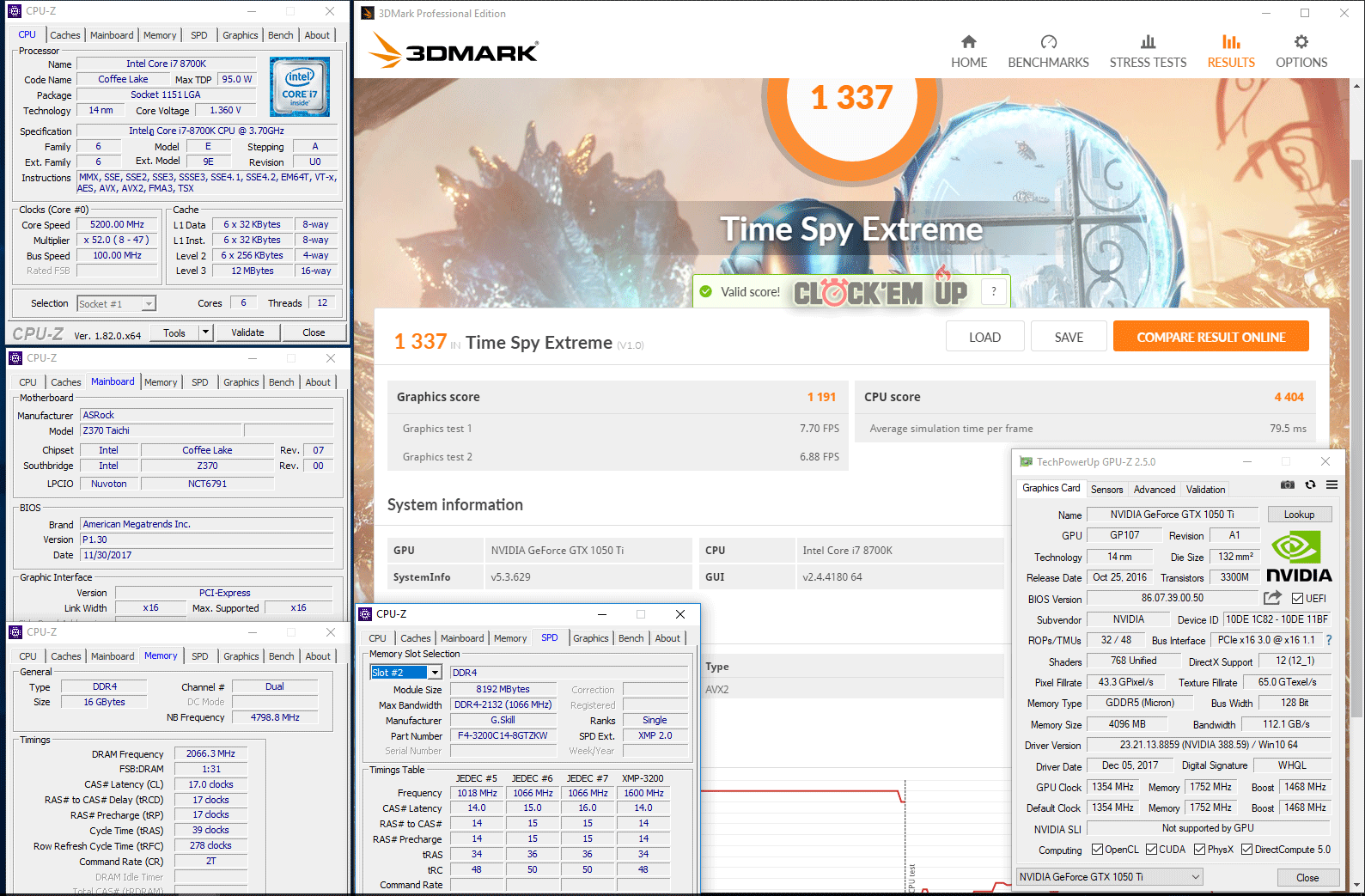

3DMARK Time Spy Extreme [4K]
Conclusion.
เป็นอย่างไรกันบ้างครับสำหรับเมนบอร์ด ASROCK Z370 Taichi ตัวนี้ ซึ่งต้องบอกก่อนเลยว่าความสามารถในการ Overclock CPU นั้นทำได้ค่อนข้างดีมากเลบทีเดียว ด้วยภาคจ่ายไฟขนาดใหญ่ถึง 12 Phase ที่ขับด้วย Mosfet แบบ Dual-Stack จ่ายกระแสได้สูงและยังมีอุณหภูมิในการทำงานที่ไม่สูงมากอีกด้วย จึงทำให้การพา CPU Intel Core i7-8700K 6C/12T ของเราในครั้งนี้ไปวิ่งได้ที่ระดับ 5.2Ghz/ Cache 4.8Ghz ด้วยไฟเลี้ยง 1.375V ผ่านได้อย่างมีเสถียรภาพดีระดับหนึ่งเลยทีเดียวครับ ส่วนการ Overclock แรมนั้นเท่าที่ผมนั่งไล่ดูแล้วกับ G.Skill TridentZ DDR4-3200CL14 ที่เป็นชิป B-Die คู่นี้ดูแล้ว พบว่าถ้าเกิน DDR4-4200Mhz ขึ้นไปผมพยายามลองบูทอยู่หลายครั้งก็ติดบ้าง ไม่ติดบ้างก็แปลกดีครับ แต่ถ้าชัวๆ 4133 บูทติดง่ายๆ ชิวๆ เลยเลยล่ะครับ
และ Feature เด่นๆ ของเมนบอร์ดรุ่นนี้ที่น่าสนใจเลยก็คือการให้ช่องเสียบ Ultra M.2 PCIE3.0 x4 32Gb/s มาให้ถึง 3 ช่องเลยทีเดียว และที่สำคัญทุกช่องรองรับได้ทั้ง M.2 SATA SSD และ M.2 PCIE SSD (NVMe Support) ได้อีกด้วยครับ ดังนั้นไม่ต้องกังวลว่าต้องมานั่งดูว่าช่องไหนรับ SATA หรือ PCIE บ้าง แต่ทั้งนี้และทั้งนั้น การต่อใช้งาน M.2 ที่เป็น SATA SSD นั้นเมื่อมีการต่อใช้งานมันจะไปแชร์ร่วมกับ Host SATA ของชิป Z370 ด้วยนั่นเอง ดังนั้นแต่ละช่องของ M.2 ก็จะระบุไว้ว่าเมื่อติดตั้งไปแล้ว SATA Port ช่องไหนบ้างจะใช้งานไม่ได้ โปรดอ่านคู่มือนะครับ ส่วน M.2 แบบ PCIE SSD นั้นจะไม่ไปแชร์ช่อง SATA Port ใดๆ ทั้งสิ้นครับ และยังรองรับการต่อใช้งานแบบ RAID M.2 x3 ได้อีกด้วย (Intel Optane Memory Ready)
ส่วนระบบ Network นั้นก็จัดเต็มมากๆ เช่นกัน ไม่ว่าจะเป็นระบบเครือข่ายไร้สายอย่าง Intel 802.11ac WiFi AC 2.4/5Ghz + Bluetooth 4.2 Module ติดมาให้บนเมนบอร์ดพร้อมใช้งาน และยังให้ Dual Gigabit LAN จากค่าย Intel I219V กับ I211AT มาให้อีกด้วย (Support Dual LAN with Teaming) ในเรื่องของระบบ Multi-GPU นั้นก็รับได้ทั้ง NVIDIA SLI แบบ 2-Way [x8+x8] และ AMD CrossfireX แบบ 3-Way [x8+x8+x4] พร้อมการติดตั้งกรอบเหล็กเสริมความแข็งแรงอย่าง PCI-E Steel Slot ให้กับช่องเสียบ PCIE3.0 x16 ทั้ง 3 ช่องอีกด้วย และปิดท้ายด้วยระบบแสงสีแบบ RGB LED ที่สามารถควบคุมแสงสีผ่านทาง Software รวมทั้งช่องเสียบ RGB LED Header มาให้บนเมนบอร์ดได้อีก 1 จุดครับ อย่างไรแล้วก็ขอฝากพิจารณาเมนบอร์ด ASROCK Z370 Taichi ตัวนี้กันด้วย สวัสดีครับ ^____^
