ASUS ROG STRIX Z370-F GAMING Motherboard Review

สวัสดีครับวันนี้เรามีเมนบอร์ดจากสำนัก ROG ในรุ่น STRIX Z370-F GAMING มาแนะนำให้กับชาว Intel Coffee lake ได้พิจารณาดูกันอีกหนึ่งรุ่น ซึ่งมี Feature ทางด้าน Gaming และ Overclocking ที่น่าสนใจอยู่มากเลยทีเดียวเพราะราคาขายนั้นไม่ได้แพงมากเพียงใบละ 7,xxx.- บาทเท่านั้นเอง  ส่วน Video ด้านบนี้คือช่วงแกะกล่อง Unboxing ของตัวเมนบอร์ดรุ่นนี้และเทคนิคสอนการ Overclock เบื้องต้นของเมนบอร์ดรุ่นนี้ด้วยเช่นกัน ซึ่งเราก็ได้ทำการ Live สดผ่านทาง Facebook Fanpage และ Youtube Channel ด้วยเช่นกันครับ และสำหรับวันนี้ใครอยากชมรายละเอียดในส่วนอื่นๆ และผลการ Benchmark ของเมนบอร์ดรุ่นนี้ก็ไปชมรีวิวพร้อมๆ กันเลยครับ ^^”



ROG STRIX Z370-F GAMING Overclocking Guide


ROG STRIX Z370-F GAMING นั้นจัดว่าเป็นเมนบอร์ดรุ่นรองจาก STRIX Z370-E GAMING ซึ่งมีการออกแบบที่ต่างกัันเพียงเล็กน้อยเท่านั้นอย่างเช่นโทนสี, ระบบ 802.11ac Wi-Fi และ USB3.1 Gen2 Front Panel เท่านั้นที่พอจะสังเกตุได้ครับ และราคาในรุ่น STRIX Z370-F GAMING นั้นก็จะถูกกว่าราวๆ 800-900.- บาทหรือแล้วแต่ร้านค้าจะตั้งไว้  ส่วนจุดเด่นจริงๆ เลยสำหรับตระกูล STRIX Series นั้นคือเน้นในเรื่องของความเป็นเกมมิ่งเป็นหลัก อะไรไม่จำเป็นจะตัดออกไปเพื่อลดต้นทุนให้ราคานั้นถูกลง ต่างไปจากในตระกูล MAXIMUS Series ที่จะเน้นความหรูหราสวยงามจัดเต็มในทุกๆ ด้าน

ถึงแม้จะเป็น ROG รุ่นเล็กแต่ก็มี Feature พื้นฐานและเทคโนโลยีใหม่ๆ อย่างครบถ้วนไม่ว่าจะเป็นการรองรับการต่อใช้งานร่วมกับ CPU Intel Coffeelake 14nm Gen.8 Socket LGA-1151, รองรับ DDR4-4000Mhz+ (O.C.) ช่องเสียบ M.2 Socket PCIe3.0 x4 ได้ถึง 2 ช่อง, ระบบเสียง SupremeFX, Intel I219-V Gigabit LAN รุ่นใหญ่ไม่ต้องกลัว Lag, ช่องเสียบ USB 3.1 Gen2 ทั้ง Type-A และ Type-C เป็นต้น

Feature :

  • LGA1151 socket for 8th -gen Intel® Core™ desktop processors.
  • Aura Sync RGB: Synchronize LED lighting with a vast portfolio of compatible PC gear, including addressable RGB strips.
  • Onboard M.2 heatsink: Cools your M.2 drive, delivering consistent storage performance and enhanced reliability.
  • 5-Way Optimization: Automated system-wide tuning, providing overclocking and cooling profiles that are tailor-made for your rig.
  • Gaming audio: SupremeFX S1220A teams with Sonic Studio III to create an aural landscape that draws you deeper into the action.
  • Gaming connectivity: Dual M.2 and USB 3.1 Gen 2 Type-A and Type-C connectors.
  • Gaming networking: Intel Gigabit Ethernet, LANGuard and GameFirst.
  • Gamer’s Guardian: ASUS SafeSlot and premium components for maximum endurance.

เมนบอร์ดรุ่นนี้เป็นขนาดมาตราฐาน ATX เต็มใบ เลือกใช้ PCB สีดำด้านพร้อมลวดลายคาดลงบนตัวเมนบอร์ด ส่วนตัว Heatsink และตัว Cover นั้นก็จะเลือกใช้ในโทนสีเดียวกับตัวเมนบอร์ด



     ภาคจ่ายไฟจัดเต็มจำนวน 10 Phase แบบ Low-Side/High-Side Mosfet ที่ควบคุมด้วยระบบ Digi+ Power Controll ถึงแม้จะไม่ใช่ Mosfet แบบ Single Package แบบในตระกูล MAXIMUS แต่ถามว่าเพียงพอต่อการจ่ายไฟให้กับ CPU รุ่นใหญ่อย่าง Intel Core i7-8700K 6Core/12Threads ไหม? บอกได้เลยว่าเหลือเฟือ… พร้อมทั้งยังรองรับการ Overclock CPU ได้ในระดับ 5Ghz+ ได้แบบชิวๆ อีกด้วย…

CPU Support :

  • Intel® Socket 1151 for 8th Generation Core Processors
  • Supports Intel® 14 nm CPU
  • Supports Intel® Turbo Boost Technology 2.0
  • * The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
  • * Refer to www.asus.com for CPU support list



บริเวณจุดเสียบไฟเลี้ยงเสริมสำหรับ CPU แบบ +12V 8-Pin จำนวน 1 ชุด



รองรับการต่อใช้งานร่วมกับ Memory DDR4 แบบ Dual Channel จำนวน 4xDIMM ตั้งแต่ความเร็วระดับพื้ฐาน DDR4-2133 ไปจนถึงแบบ Overclock Module ได้ในระดับ DDR4-4000 กันเลยทีเดียว ส่วนขนาดความจุที่สามารถติดตั้งได้สูงสุดนั้นอยู่ที่ 64GB Max, รองรับระบบ Intel XMP Profile

Memory Support :

  • 4 x DIMM, Max. 64GB, DDR4 4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
  • Dual Channel Memory Architecture
  • Supports Intel® Extreme Memory Profile (XMP)
  • * Hyper DIMM support is subject to the physical characteristics of individual CPUs.
  • * Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).



เมนบอร์ดรุ่นนี้มีช่องเสียบแบบ SATA3.0 6Gb/s อยู่ทั้งหมด 6 ช่องด้วยกัน ซึ่งจะควบคุมตรงจากชิปเซ็ต Intel Z370 PCH รองรับการทำงานแบบ RAID 0, 1, 5 และ 10 รวมถึงการทำงานร่วมกับ Intel Optane Memory ที่ทำงานร่วมกับ HDD ธรรมดาสามารถแรงได้เทียบกับ NVMe PCIe SSD ได้อีกด้วย ซึ่งจะช่วยให้เราประหยัดค่าใช้จ่ายในการซื้อ NVMe SSD ที่มีราคาค่อนข้างสูง และยิ่งความจุเยอะๆ ก็จะยิ่งแพงเข้าไปใหญ่ ดังนั้น Intel Optane Memory + HDD ขนาด 1TB ขึ้นไปคู่กันแล้วก็น่าจะช่วยให้ผู้ใช้งานที่มีงบประมาณจำกัดสามารถใช้ประโยชน์ตัว Technology นี้ได้อย่างคุ้มค่ามากขึ้น

Storage :

  • Intel® Z370 Chipset :
  • 1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)*2
  • 1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4mode)*3
  • 6 x SATA 6Gb/s port(s)
  • Support Raid 0, 1, 5, 10
  • Intel® Optane™ Memory Ready



บริเวณช่องเสียบ Expansion ต่างๆ นั้นประกอบไปด้วย PCIe3.0 x16 ทั้งหมดจำนวน 3 ช่อง รองรับการทำงานแบบ Multi-GPU ได้ทั้ง NVIDIA SLI แบบ 2-Way (x8+x8) และ AMD CrossfireX ได้สูงสุดแบบ 3-Way CFx (x8+x8+x4) โดยที่ช่องเสียบ PCIe3.0 x16 ช่องสุดท้ายตัวล่างสุดนั้นจะทำงานที่ x4 ตลอดเวลา   ส่วนช่องเสียบ PCIe3.0 x1 นั้นมีทั้งหมดจำนวน 4 ช่อง  และในส่วนของช่องเสียบ M.2 Socket PCIe3.0 x4 นั้นทีทั้งหมด 2 ช่องด้วยกัน โดยช่องบนสุดที่ใกล้กับตัว CPU นั้นจะทำงานร่วมกับ PCIe SSD ได้อย่างเดียว ส่วนช่องเสียบ M.2 Socket อีกช่องบริเวณด้านล่างสุดที่มี Heatsink M.2 ด้วยนั้นจะรองรับได้ทั้ง PCIe SSD และ SATA SSD โดยทั้ง 2 ช่องรองรับ PCIe SSD แบบ NVMe ได้ทั้งคู่ครับ

Expansion Slot :

  • 2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
  • 1 x PCIe 3.0/2.0 x16 (max at x4 mode)
  • 4 x PCIe 3.0/2.0 x1

Multi-GPU Support :

  • Supports NVIDIA® 2-Way SLI™ Technology
  • Supports AMD 3-Way CrossFireX™ Technology



ระบบเสียงจัดเต็มด้วยเทคโนโลยี SupremeFX แบบ 8CH-HD Audio โดยทาง ASUS ได้เลือกใช้ตัว Audio Codec รหัส S1220A ที่ให้รายละเอียดเสียงแบบ 120 dB NSR และระบบอัดเสียงคุณภาพสูงสุดที่ 113 dB SNR (Supports up to 32-Bit/192kHz playback) ส่วนชุดแอมป์ขับหูฟังนั้นเป็นแบบ Dual OP AMP รองรับหูฟังระดับ Hi-End 600 Ohm ได้แบบชิวๆ

ROG SupremeFX 8-Channel High Definition Audio CODEC S1220A

  • Dual Headphone Amplifiers
  • Impedance sense for front and rear headphone outputs
  • Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
  • High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
  • SupremeFX Shielding Technology
  • Supports up to 32-Bit/192kHz playback *5

Audio Feature :

  • SupremeFX Shielding™ Technology
  • Optical S/PDIF out port(s) at back panel
  • Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
  • Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
  • Sonic Radar III
  • Sonic Studio III



Back I/O Panel :

  • 1 x DVI-D
  • 1 x DisplayPort
  • 1 x HDMI
  • 1 x LAN (RJ45) port(s)
  • 2 x USB 3.1 Gen 2 Type-A + USB Type-C
  • 2 x USB 3.1 Gen 1 (blue)
  • 2 x USB 2.0
  • 1 x Optical S/PDIF out
  • 5 x Audio jack(s)



อุปกรณ์ Accessories ต่างๆ ที่แถมมากับเมนบอร์ดรุ่นนี้ครับ

User’s manual

  • ASUS Q-Shield
  • 1 x ASUS Fan Holder
  • 4 x SATA 6Gb/s cable(s)
  • 1 x M.2 Screw Package
  • 1 x CPU installation tool
  • 1 x Supporting DVD
  • 1 x Strix door hanger
  • 1 x SLI HB BRIDGE(2-WAY-M)
  • 1 x ROG Strix stickers
  • 1 x Cable ties pack(s)
  • 1 x Extension Cable for RGB strips (80 cm)
  • 1 x Extension cable for Addressable LED
  • 1 x Thermistor cable(s)
  • 1 x 3D printing mount package

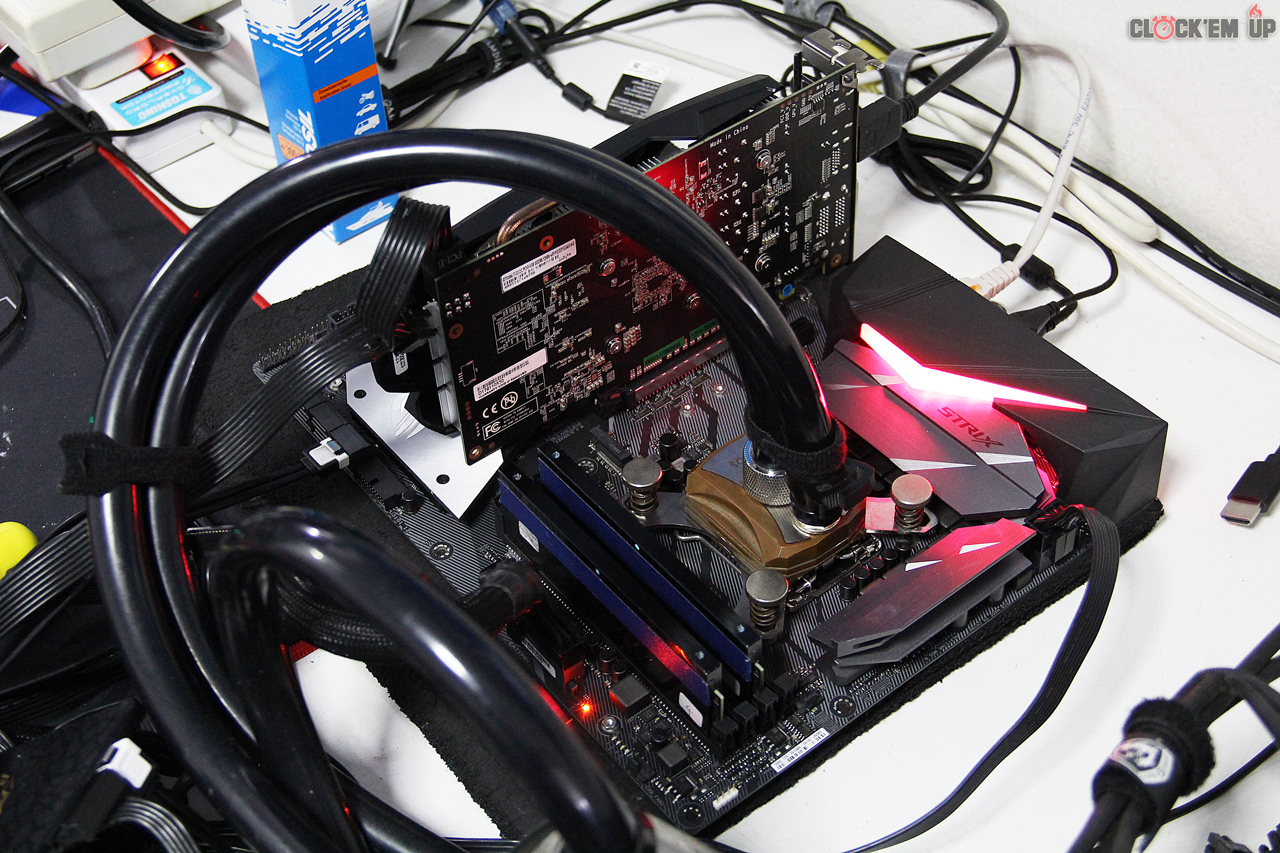

ภาบรรยากาศในการทดสอบครั้งนี้ โดยเราจะทำการ Overclock ร่วมกับ CPU Intel Core i7-8700K 6C/12T ซึ่งสามารถ Overclock ไปได้ในความเร็วระดับ 5.2Ghz/ Cache 4.8Ghz ได้แบบนิ่มๆ กันเลยทีเดียว และยังสามารถขับแรม DDR4-4000CL16-16-16-39 2T พร้อมกับการกด Sub-Timing ได้แน่นดีระดับหนึ่งอีกด้วยครับ จัดว่าไม่ธรรมดาจริงๆ สำหรับเจ้า ROG STRIX Z370-F GAMING ตัวนี้…

System Spec.
 CPU
 Intel Core i7-8700K 6C/12T Coffee Lake 14nm.
 CPU Cooler Water Cooling Custom Set
– Kyros HF Copper
– Radiator : XSPC RX480 480mm.
– Radiator Fan : Nactua NF-F12 IPPC 3,000rpm x4
– Pump : XSPC DDC MCP355 + Laing
– Fitting & Tube Size : 1/2″
 Motherboard
 ROG STRIX Z370-F GAMING
 Memory
 T-FORCE XTREEM DDR4-3733Mhz CL18 16GB-Kit
 VGA
 GALAX GTX 1050 Ti EXOC
 Hard Drive
 Apacer Panther AS340 240GB (OS)
 PSU  CoolerMaster V1200 PLATINUM
 OS  Windows 10 Pro 64 bit [Last Update] 1709

System Config

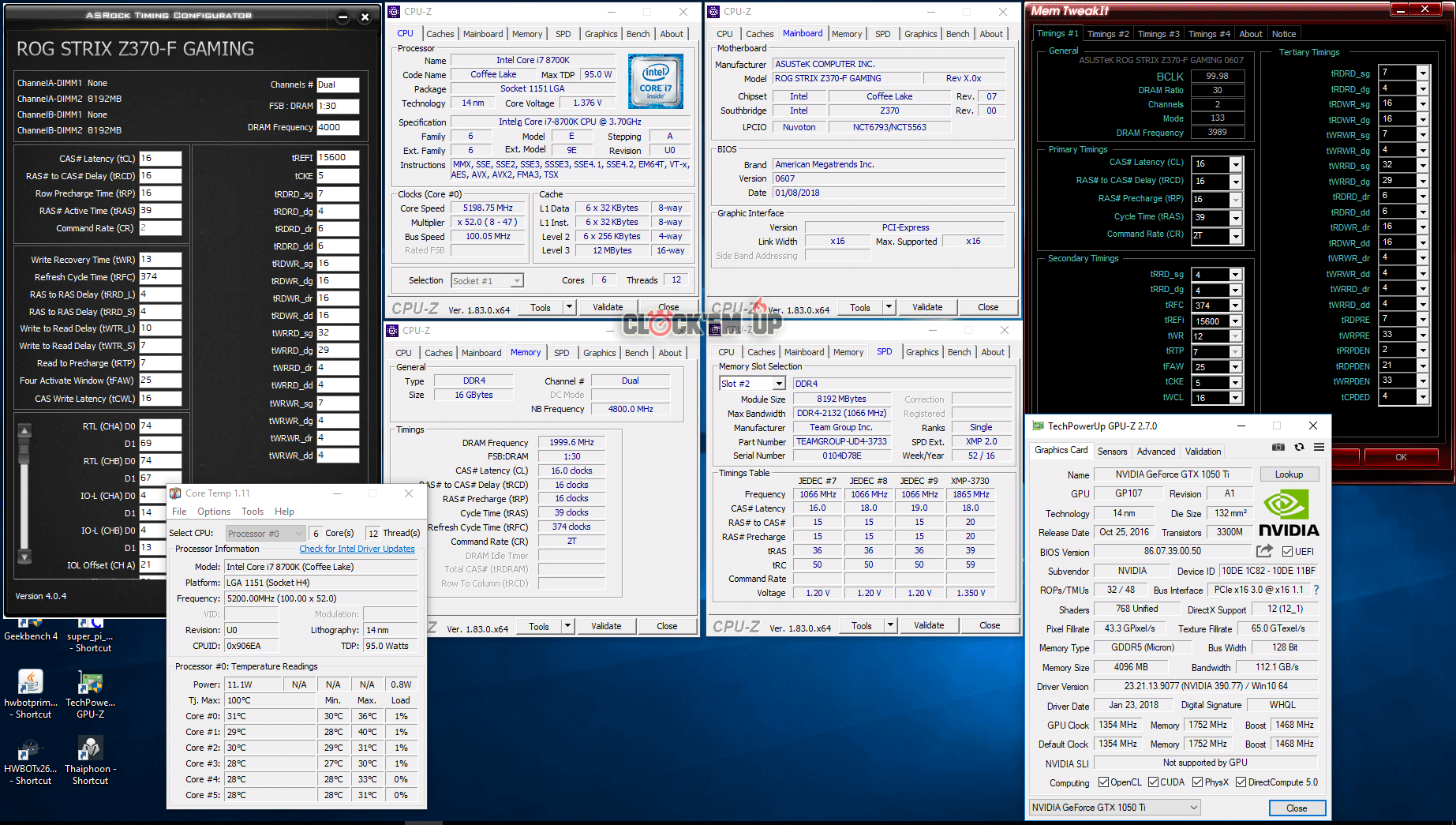

รายละเอียดของค่า Overclocking Config ในครั้งนี้เราก็จะ Overclock CPU Intel Core i7-8700K @ 5.2Ghz/Cache 4.8Ghz Vcore 1.375V (BIOS Set) พร้อมกับ Overclock แรม DDR4 ไปที่ความเร็ว DDR4-4000Mhz CL16-16-16-39 2T  V-DIMM 1.505V + Manual Sub-Timing ให้แน่นพอที่ระบบจะพอทำงานได้อย่างมีเสถียรภาพดีระดับหนึ่ง ส่วนในหน้าถัดไปนั้นเราจะมีการแนะนำค่า UEFI BIOS Overclocking Config ให้ชมกันด้วยครับ… >>>

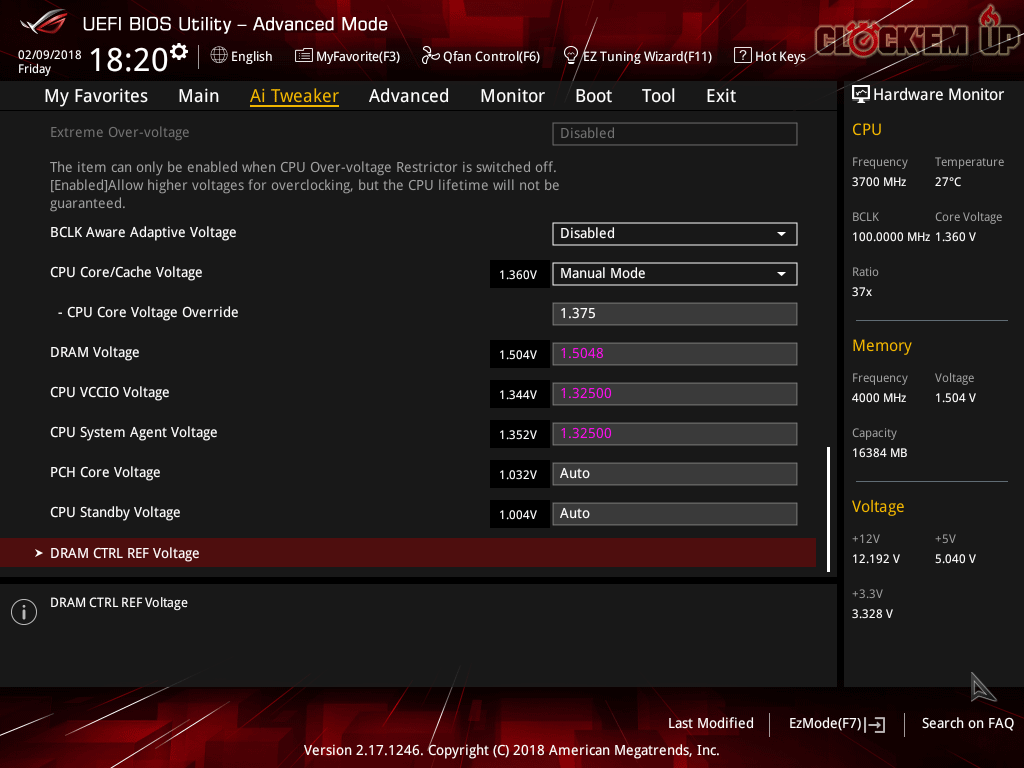

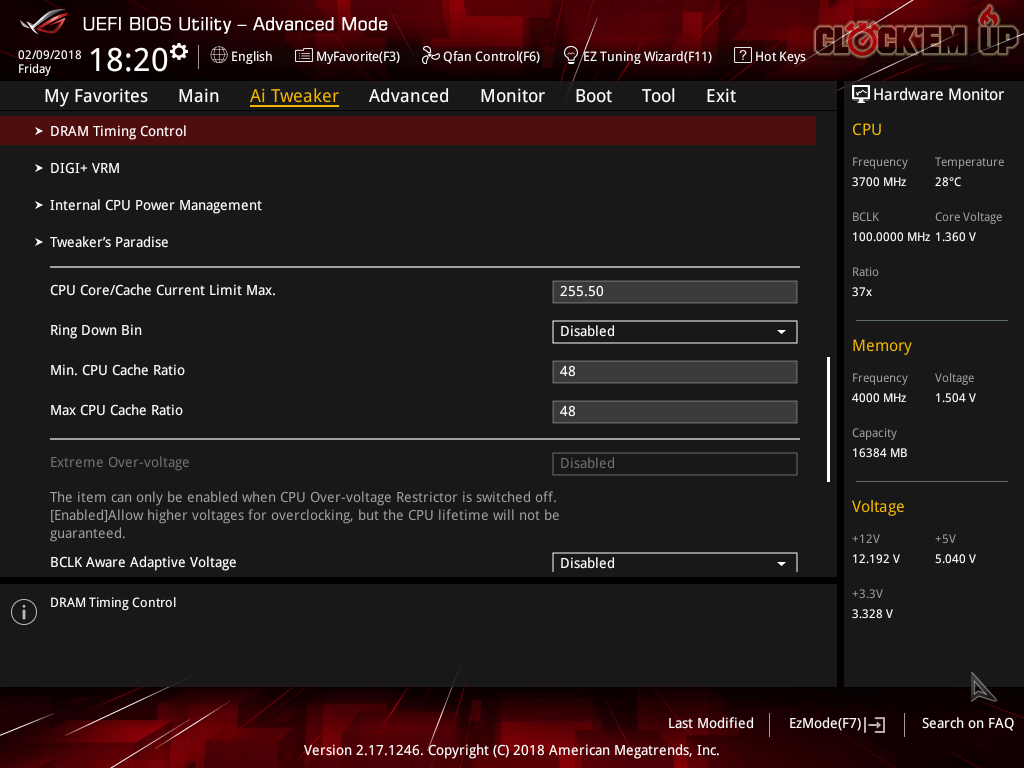

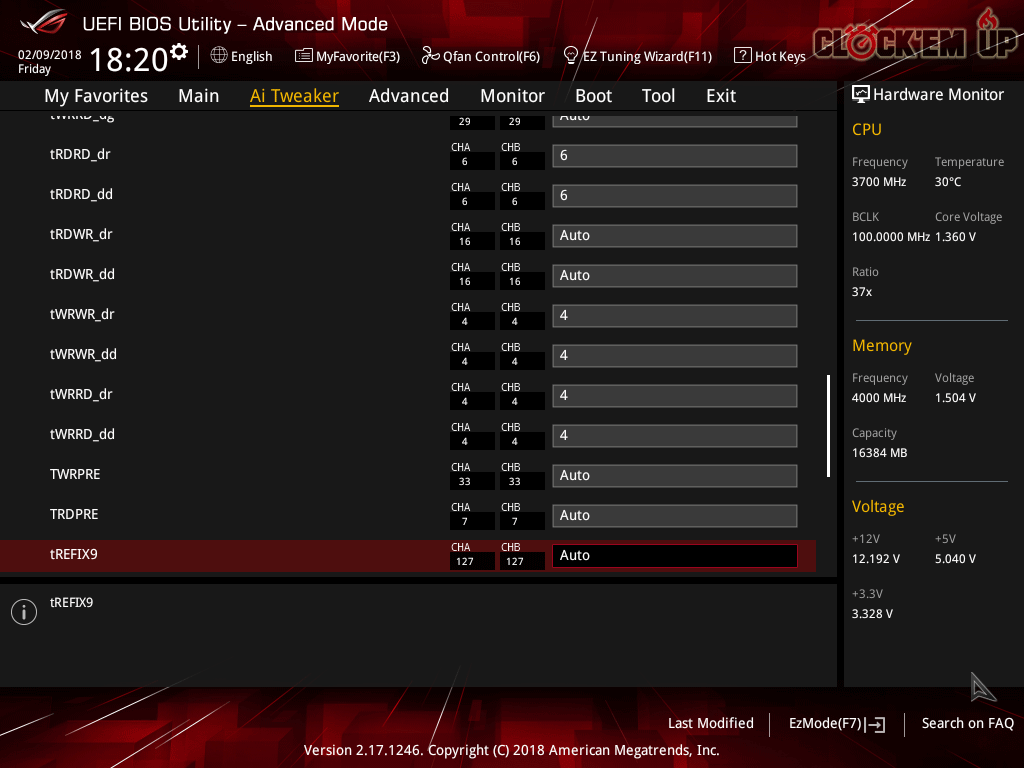

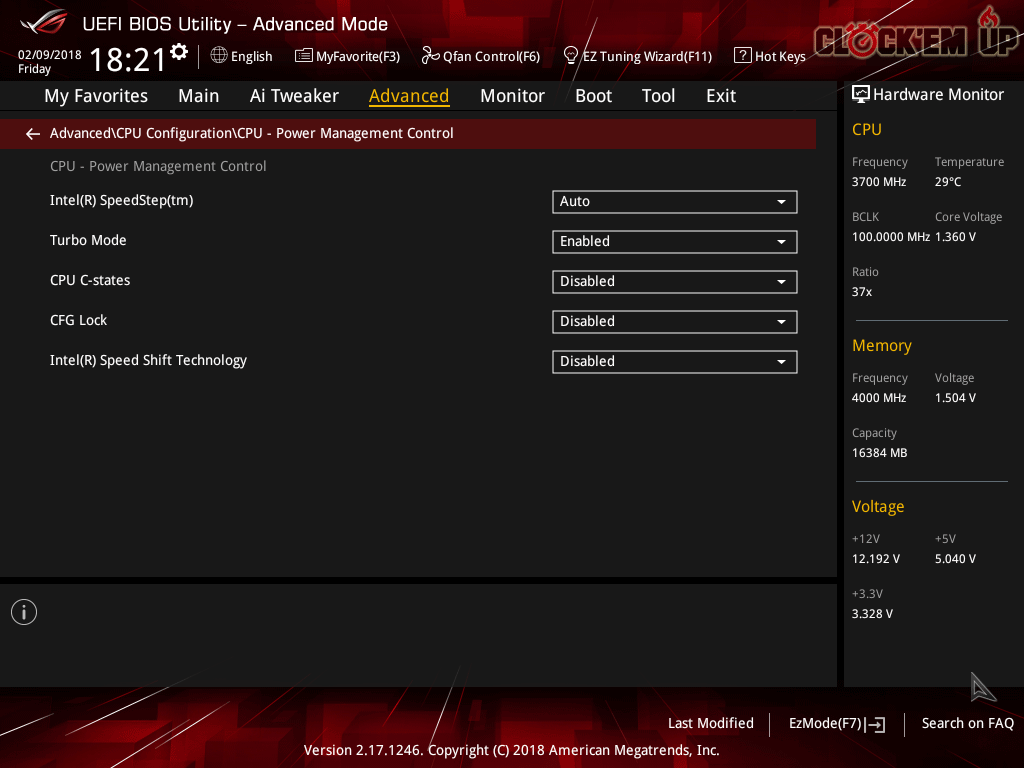

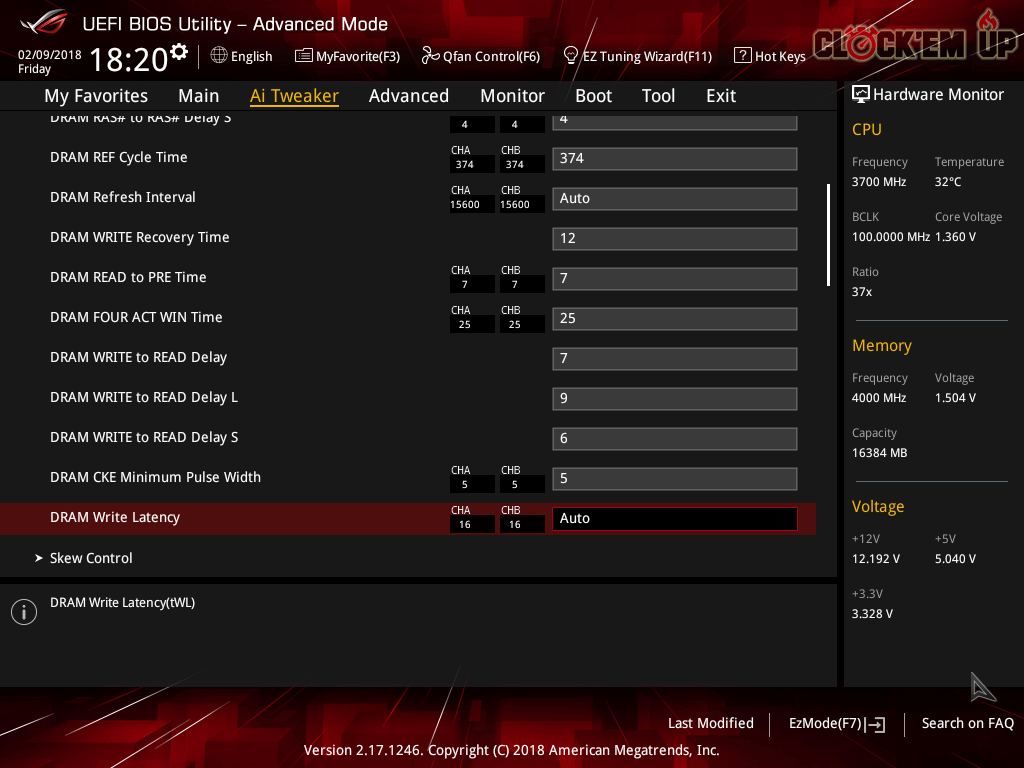

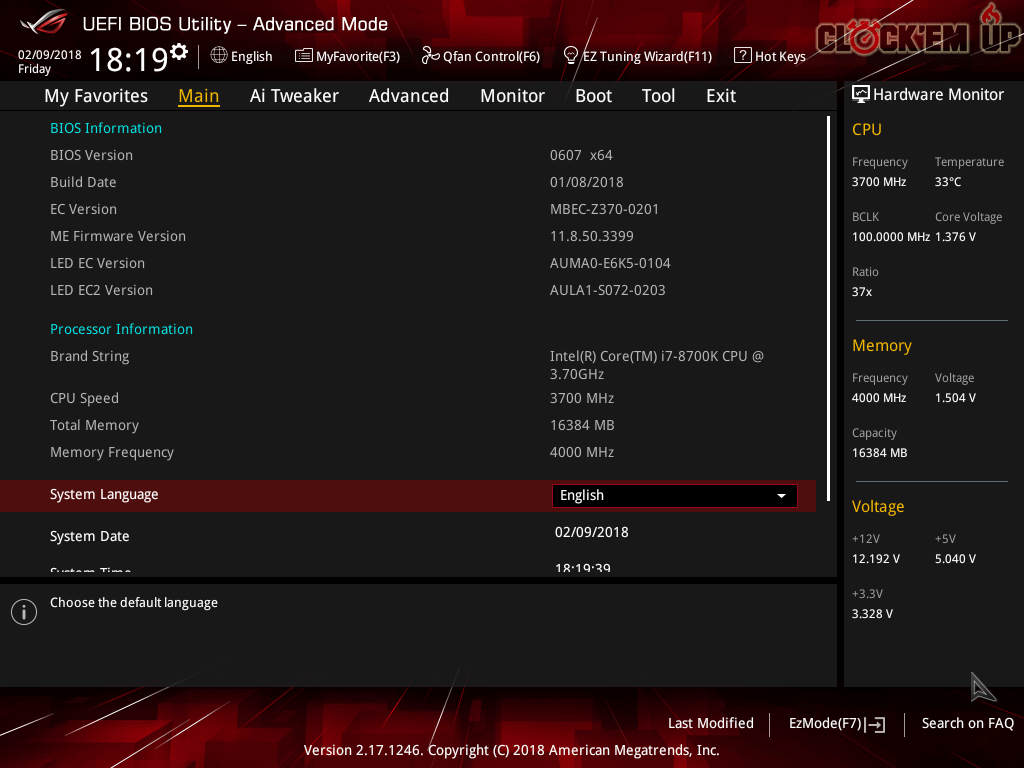

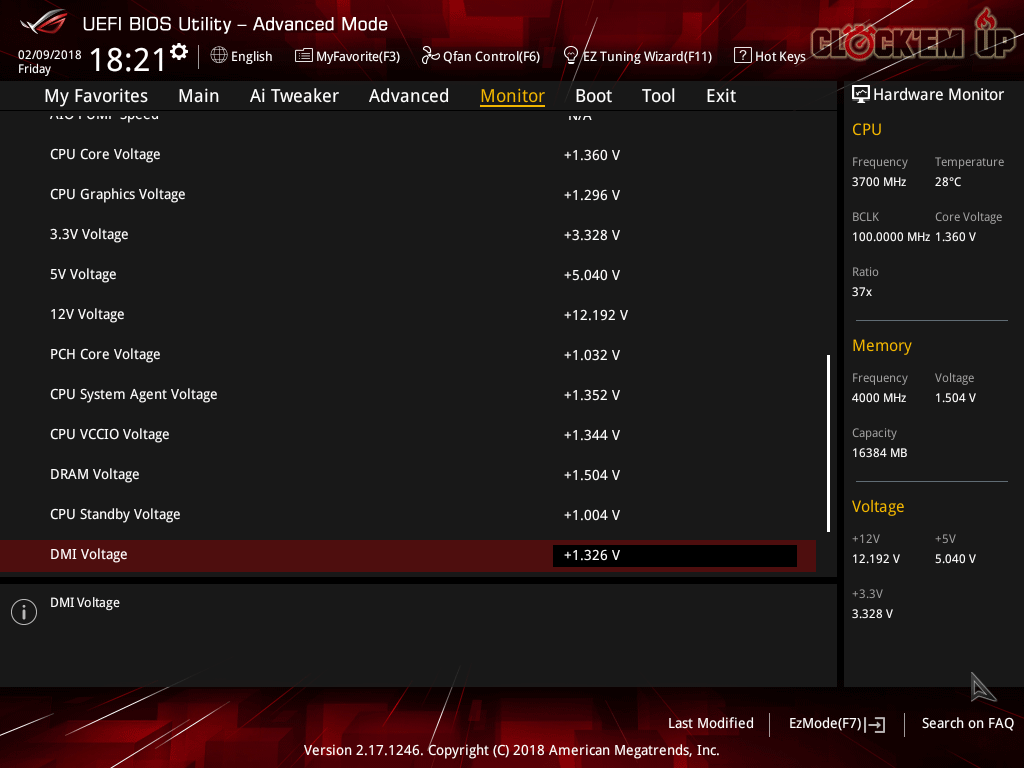

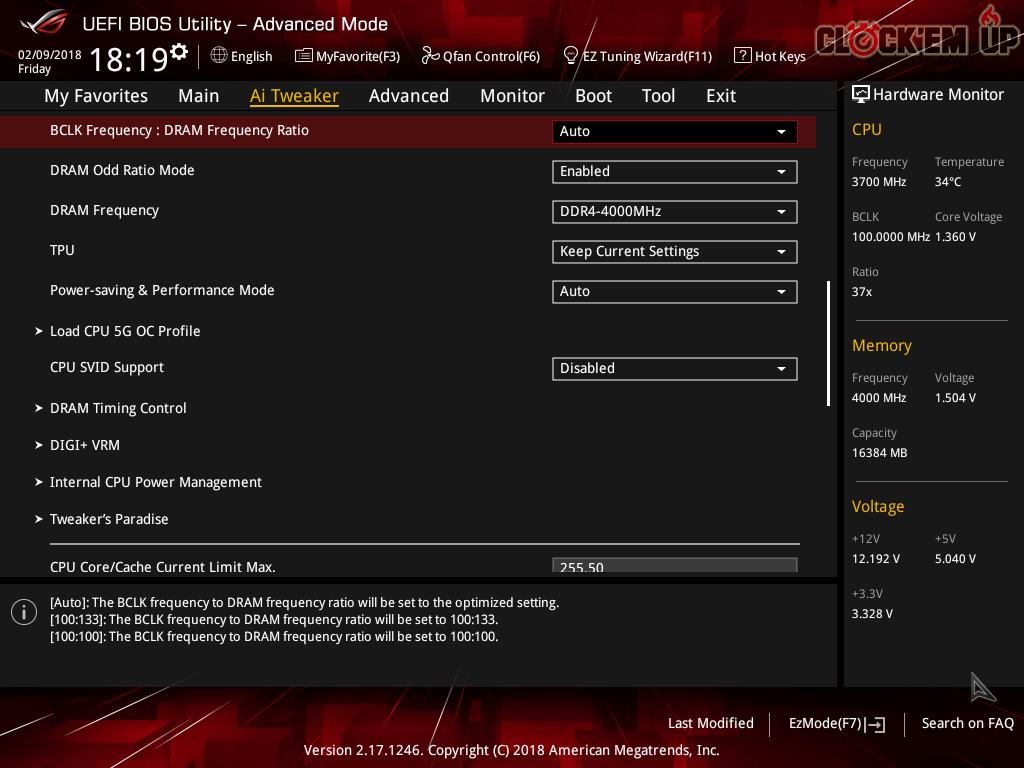

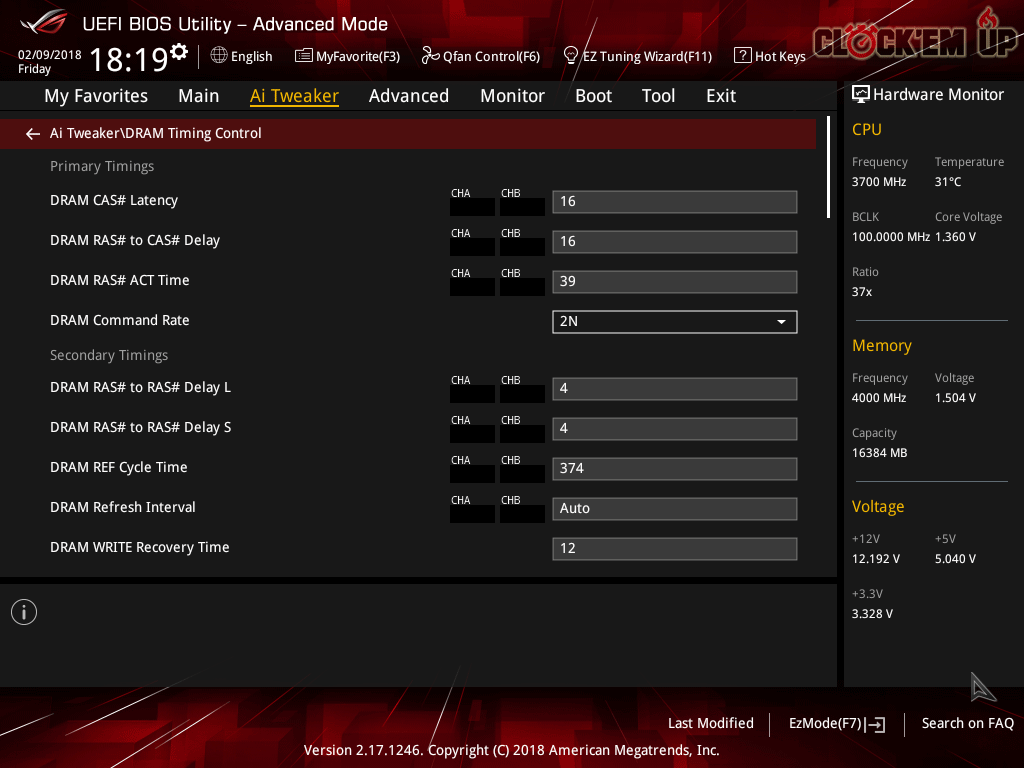

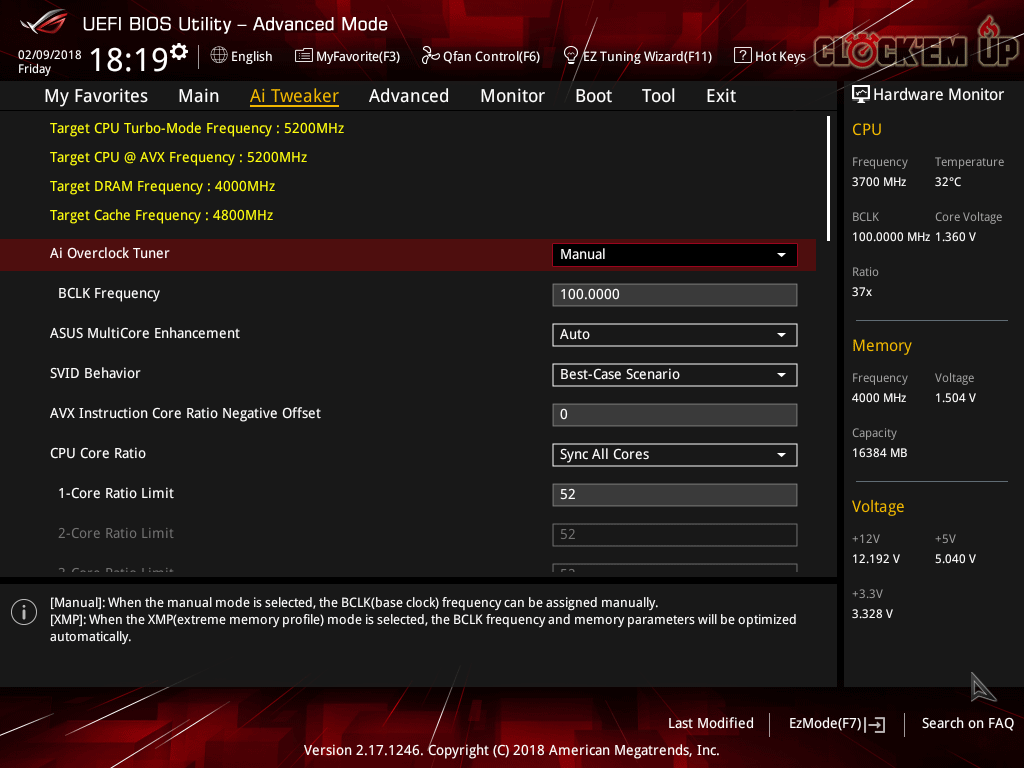

UEFI BIOS Overclocking Config

Benchmark Results

และด้านล่างนี้คือผลการทดสอบของค่า Overclock Config ในครั้งนี้ครับซึ่งเมนบอร์ดตัวนี้สามารถตอบสนองการ Overclock CPU Intel Core i7-8700K ได้ดีมากเลยทีเดียว โดยที่ความเร็วระดับ 5.2Ghz/Cache 4.8Ghz นั้นสามารถทำได้แบบชิวๆ เลยล่ะครับ แถมยังบูทแรมขึ้นมาได้ที่ DDR4-4000CL16 ได้อย่างมีเสถียรภาพดีอีกด้วย  ถึงแม้จะมีในบางครั้งที่บูทแรม DDR4-4000 ติดยากบ้าง ก็ให้ลอง reset เครื่องสัก 3-4 ครั้งดูก็จะช่วยให้มันบูทขึ้นมาได้ครับ ส่วนที่ความเร็วแรม XMP 3733 บนแรม T-Froce ตัวนี้สามารถเปิด XMP ได้สบายๆ ไม่มีปัญหาใดๆ ครับ

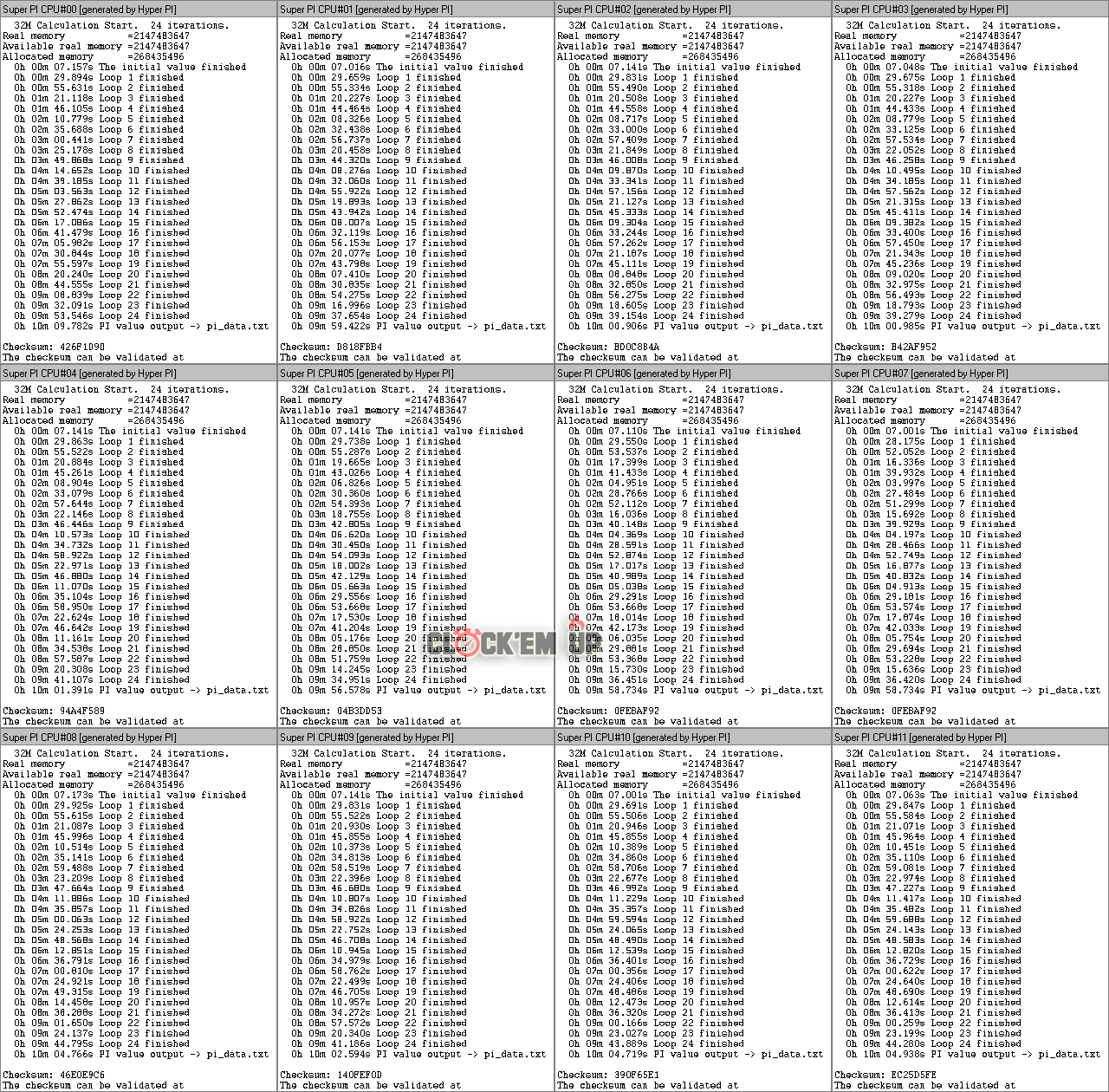

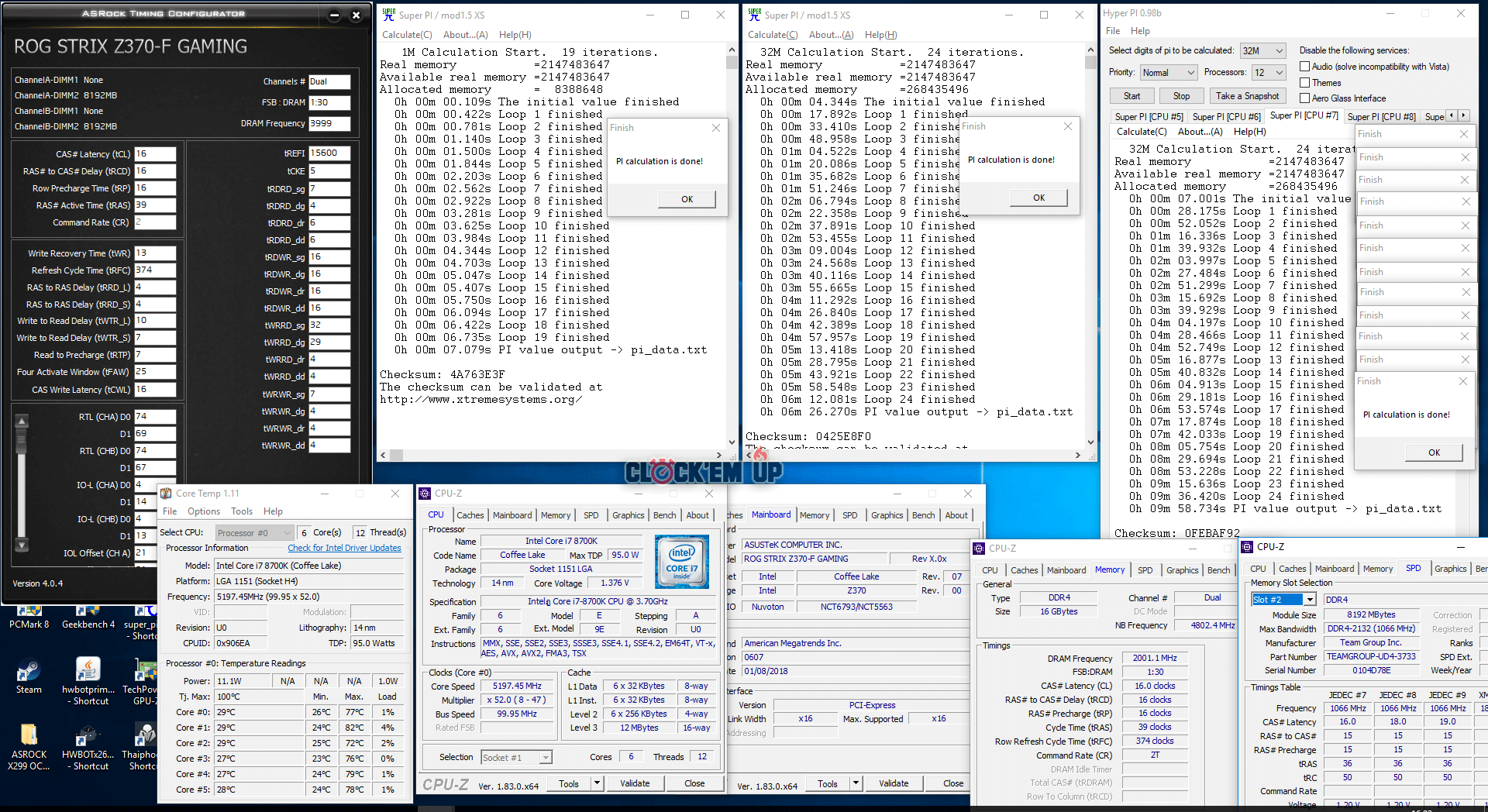

Super Pi

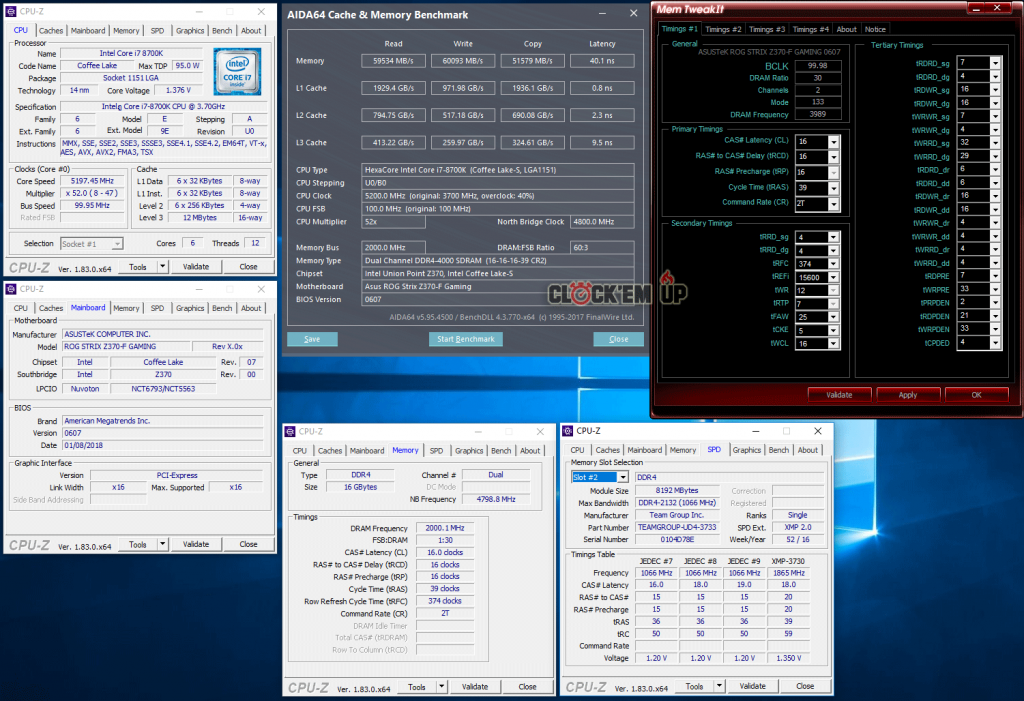

AIDA64 Cache & Memory Benchmark :

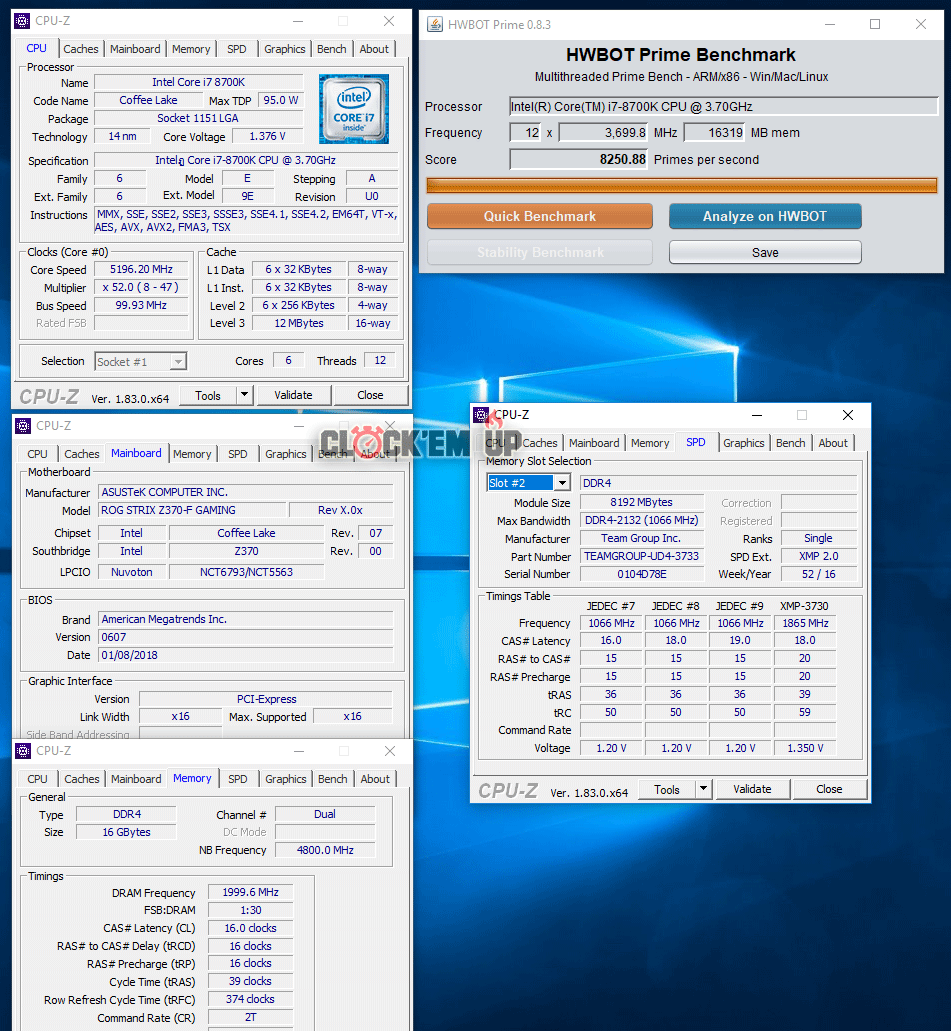

HWBot Prime

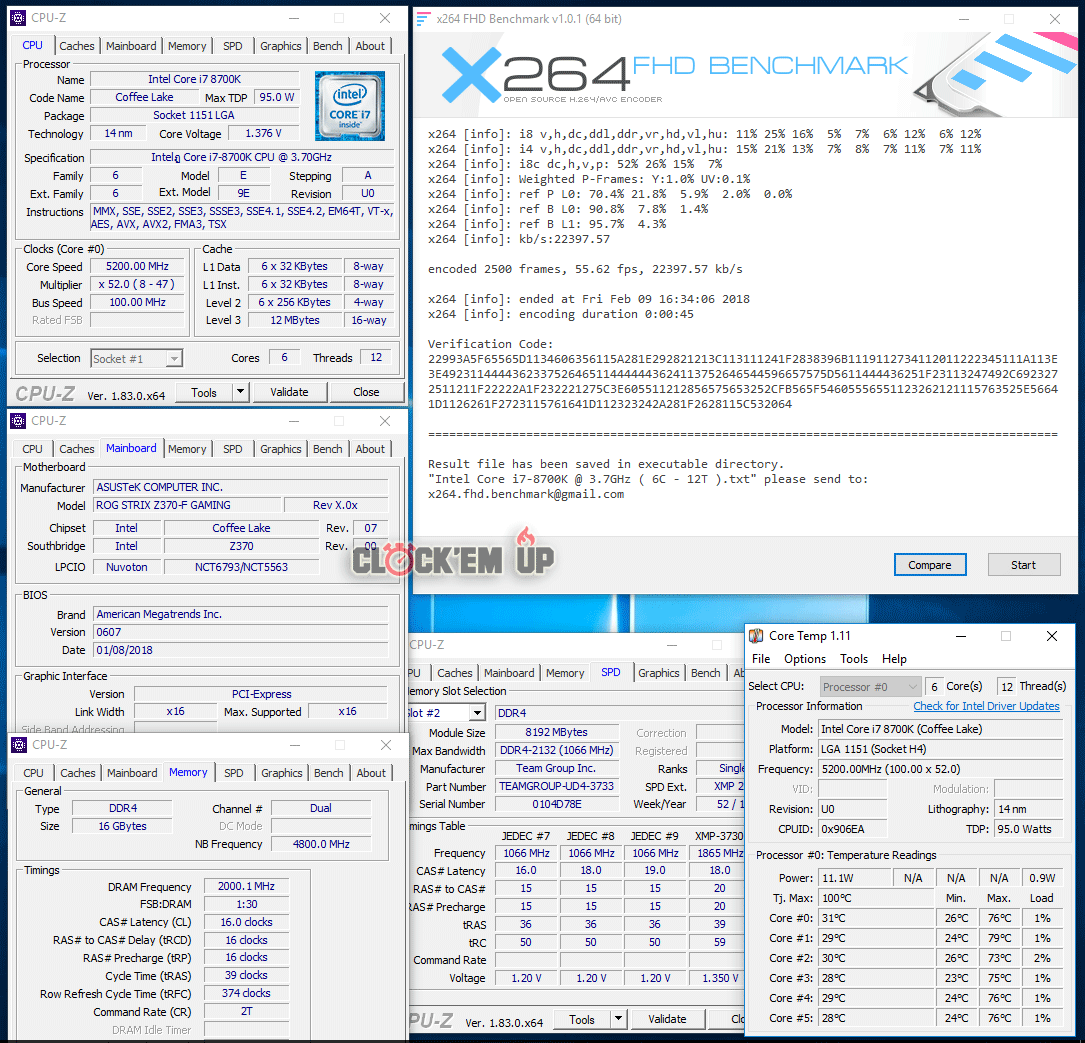

x264 FHD Benchmark

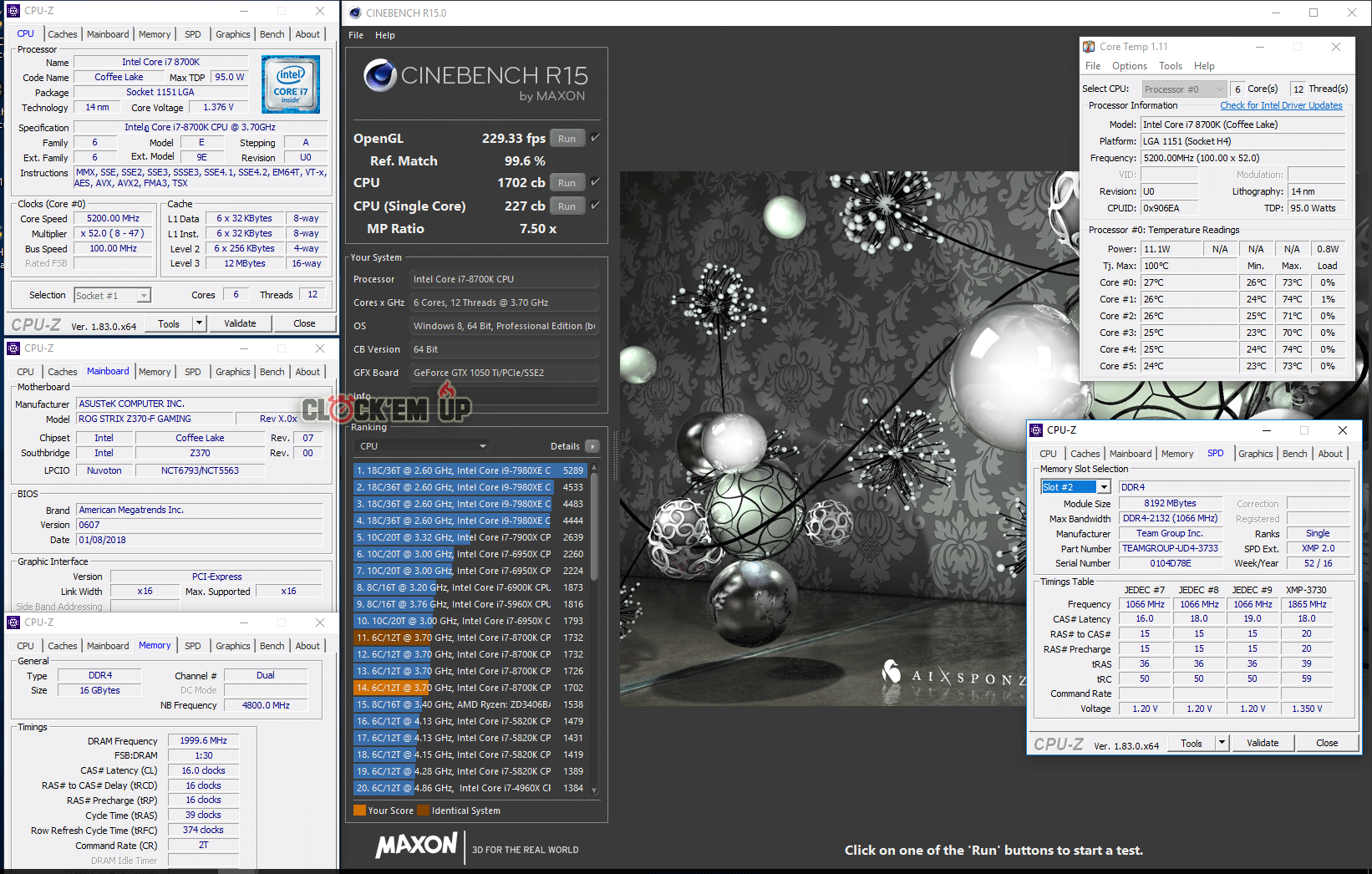

Cinebench R15

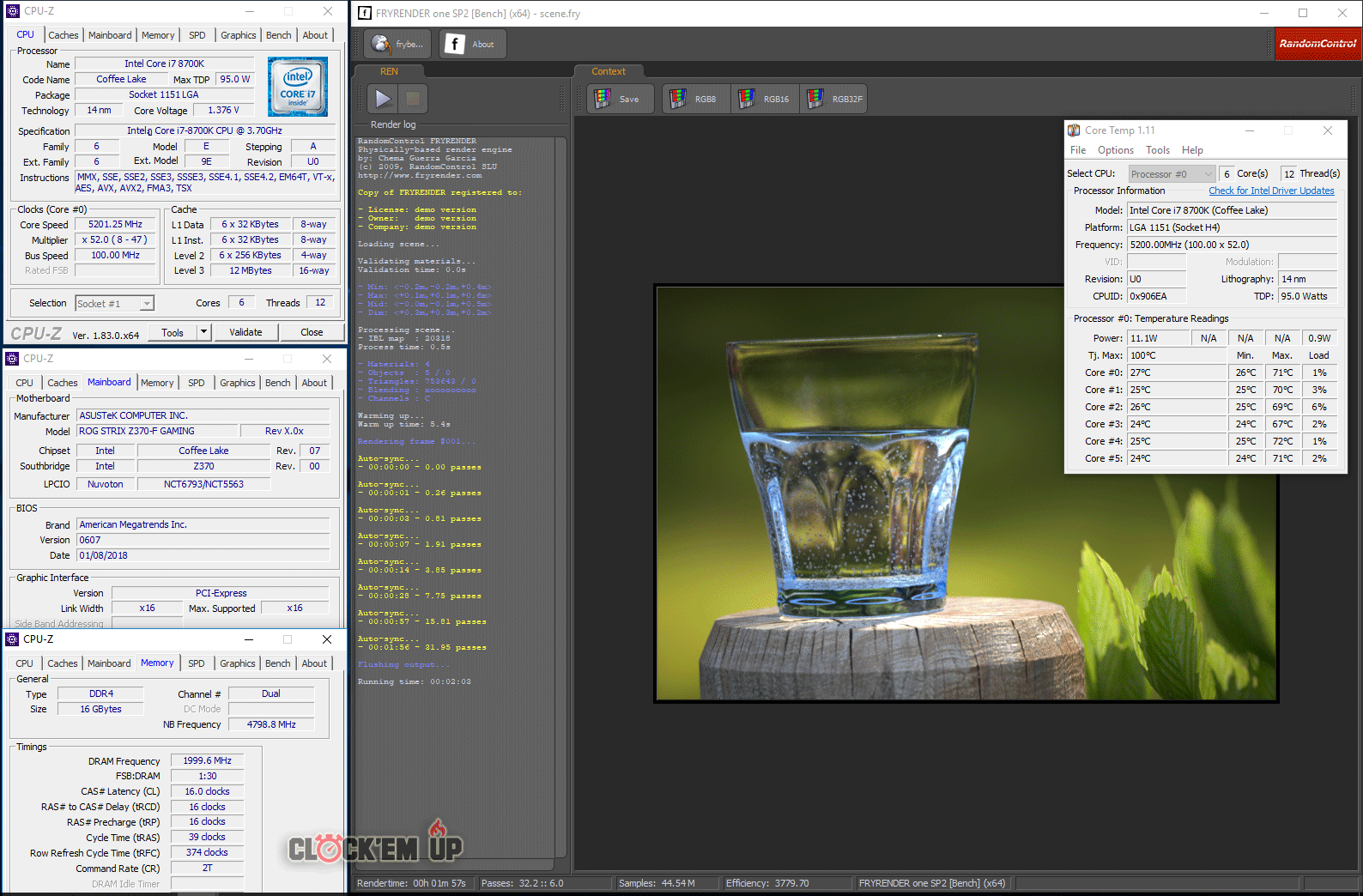

FryRender x64

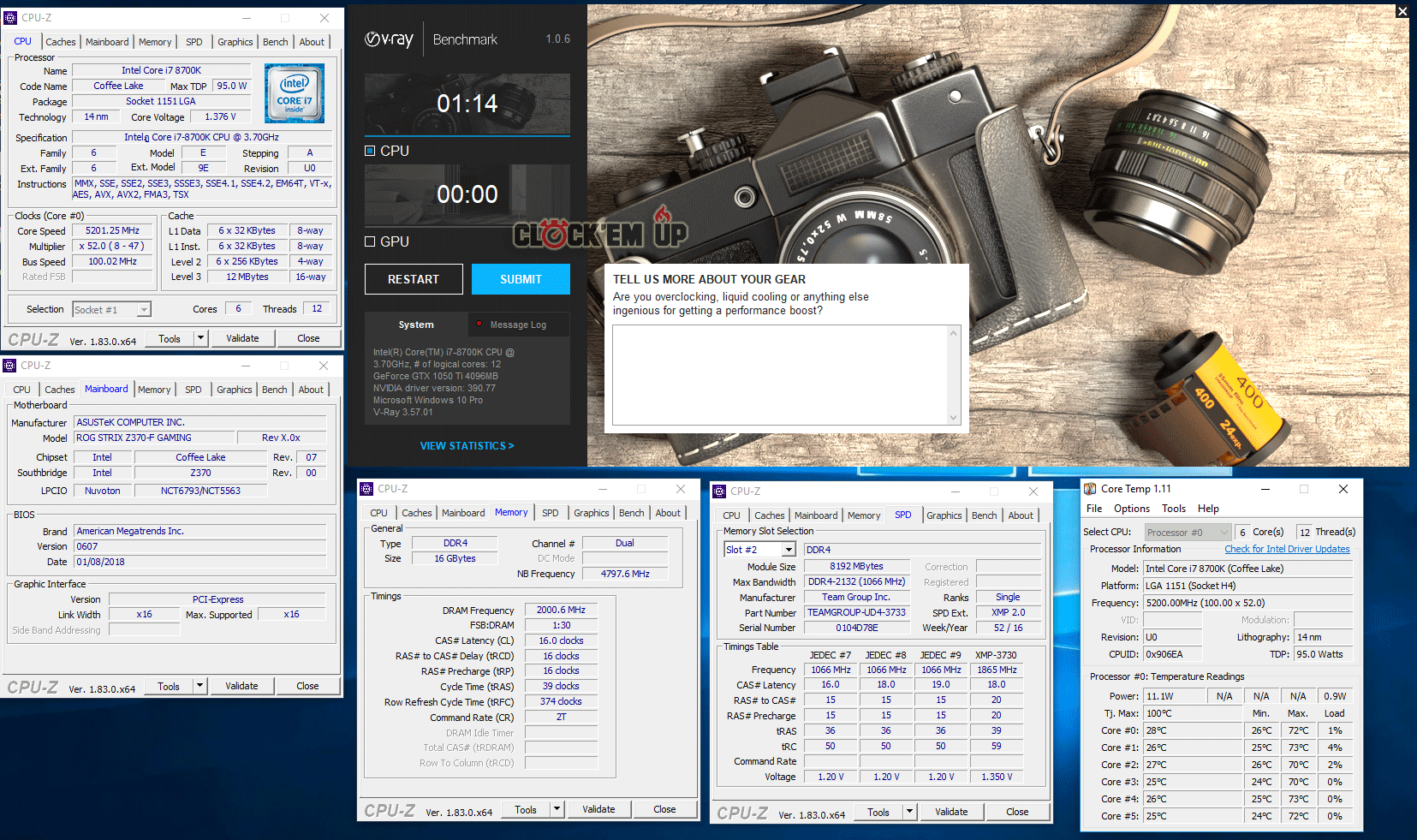

Vray Benchmark

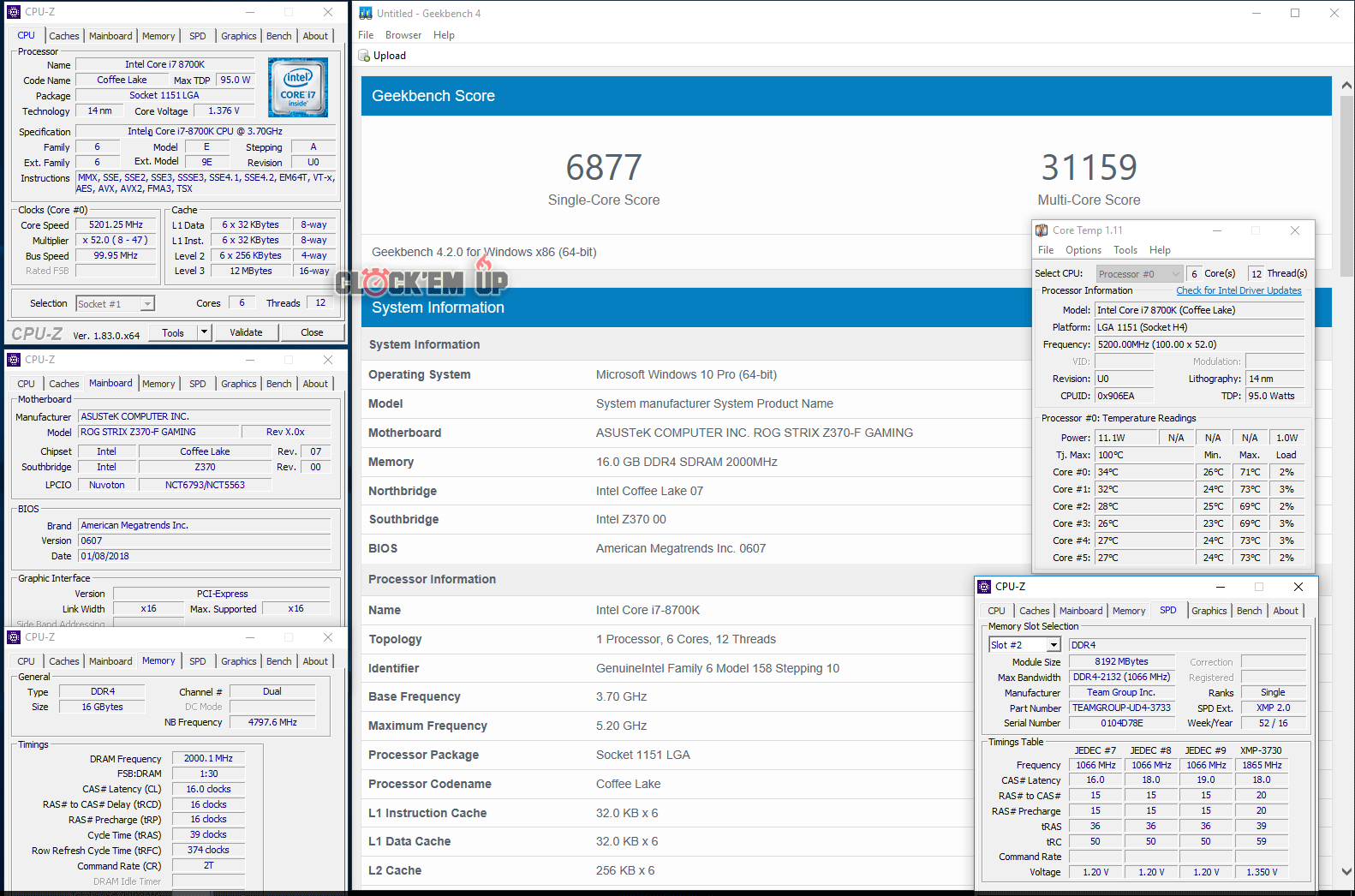

Geekbench 4

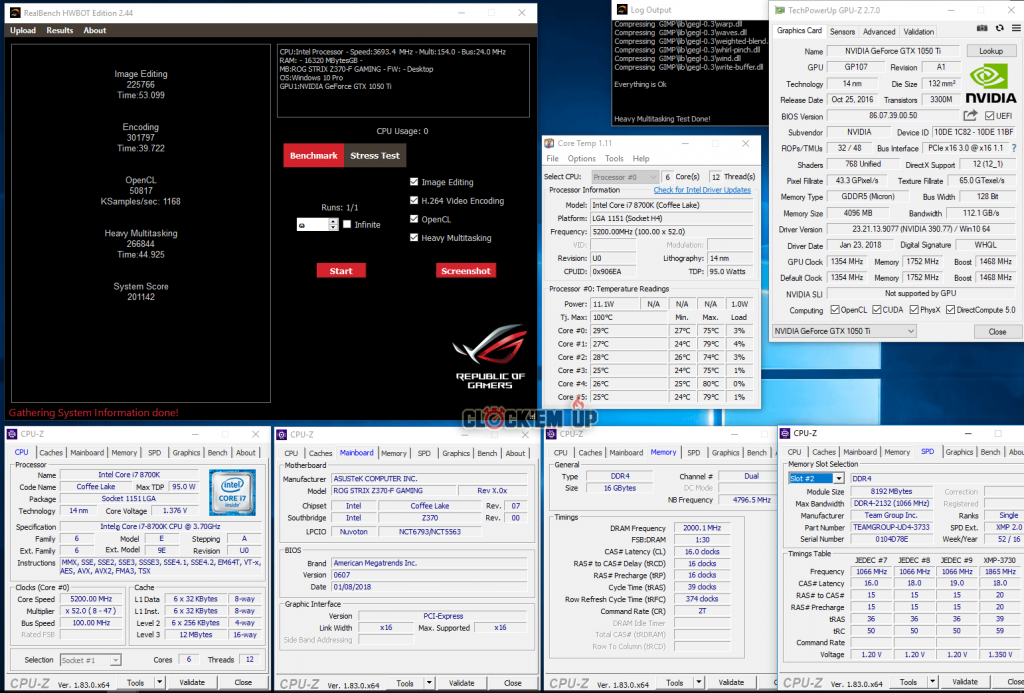

Realbench 2.44



PCMARK 10

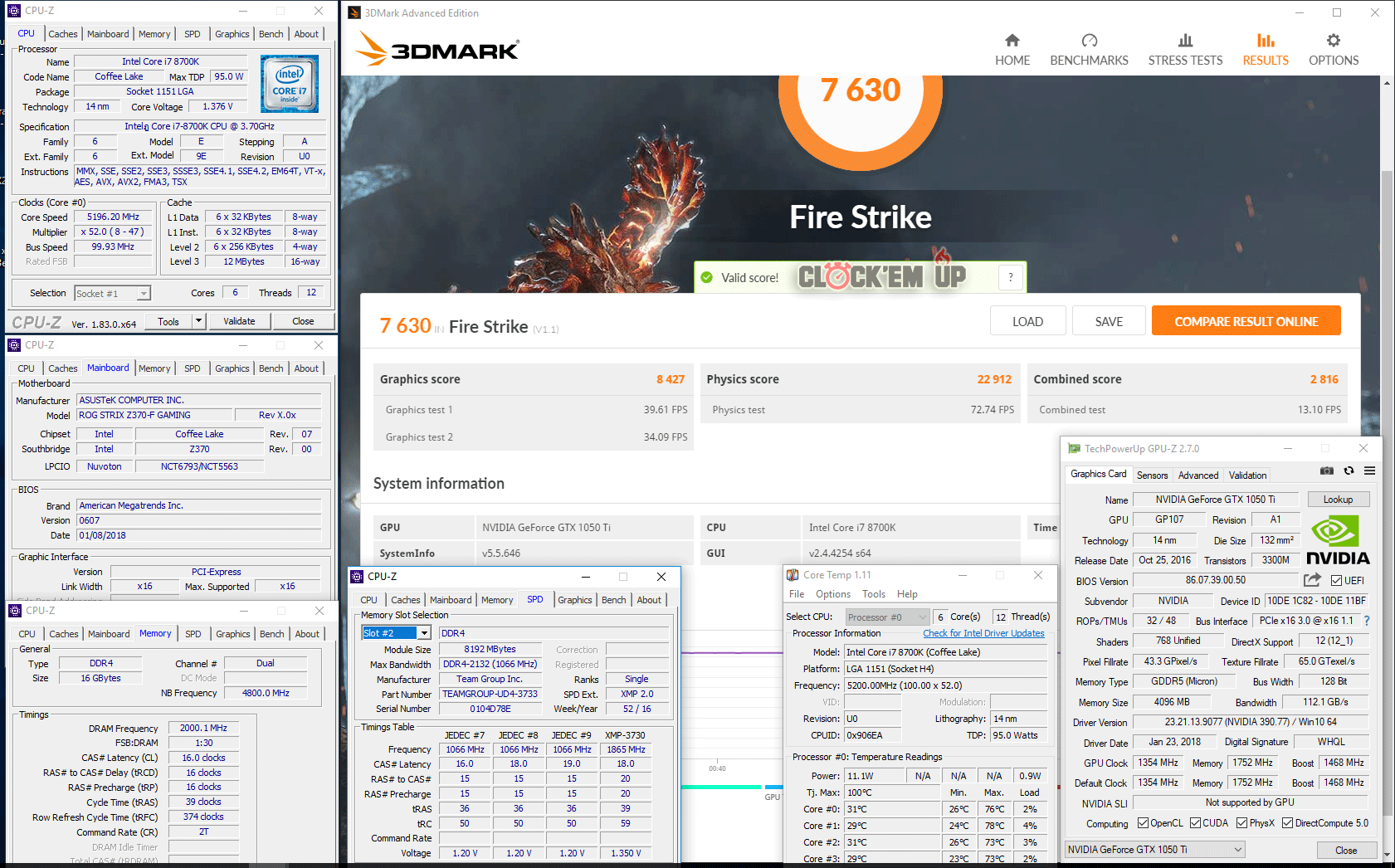

3DMARK Fire Strike

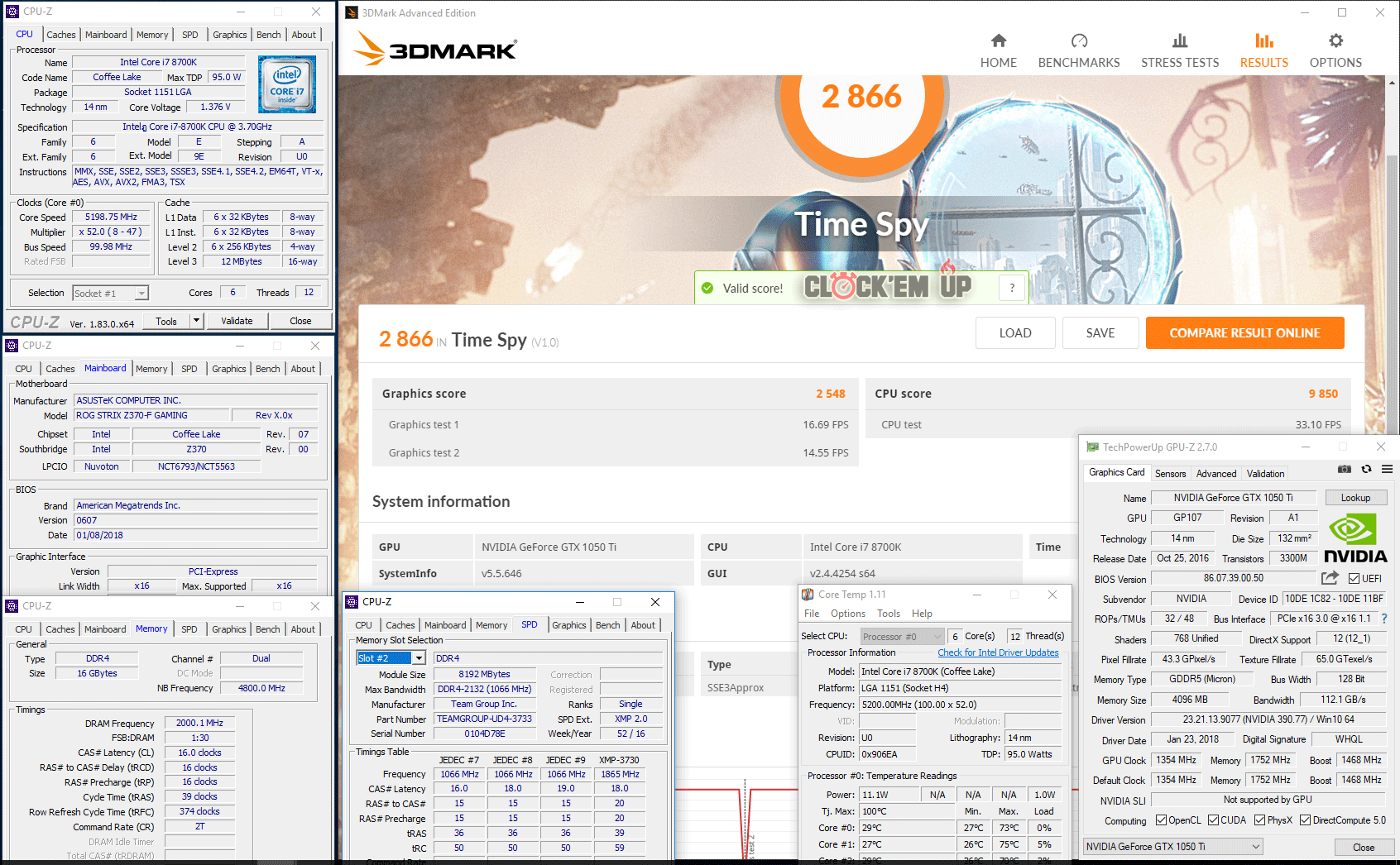

3DMARK Time Spy

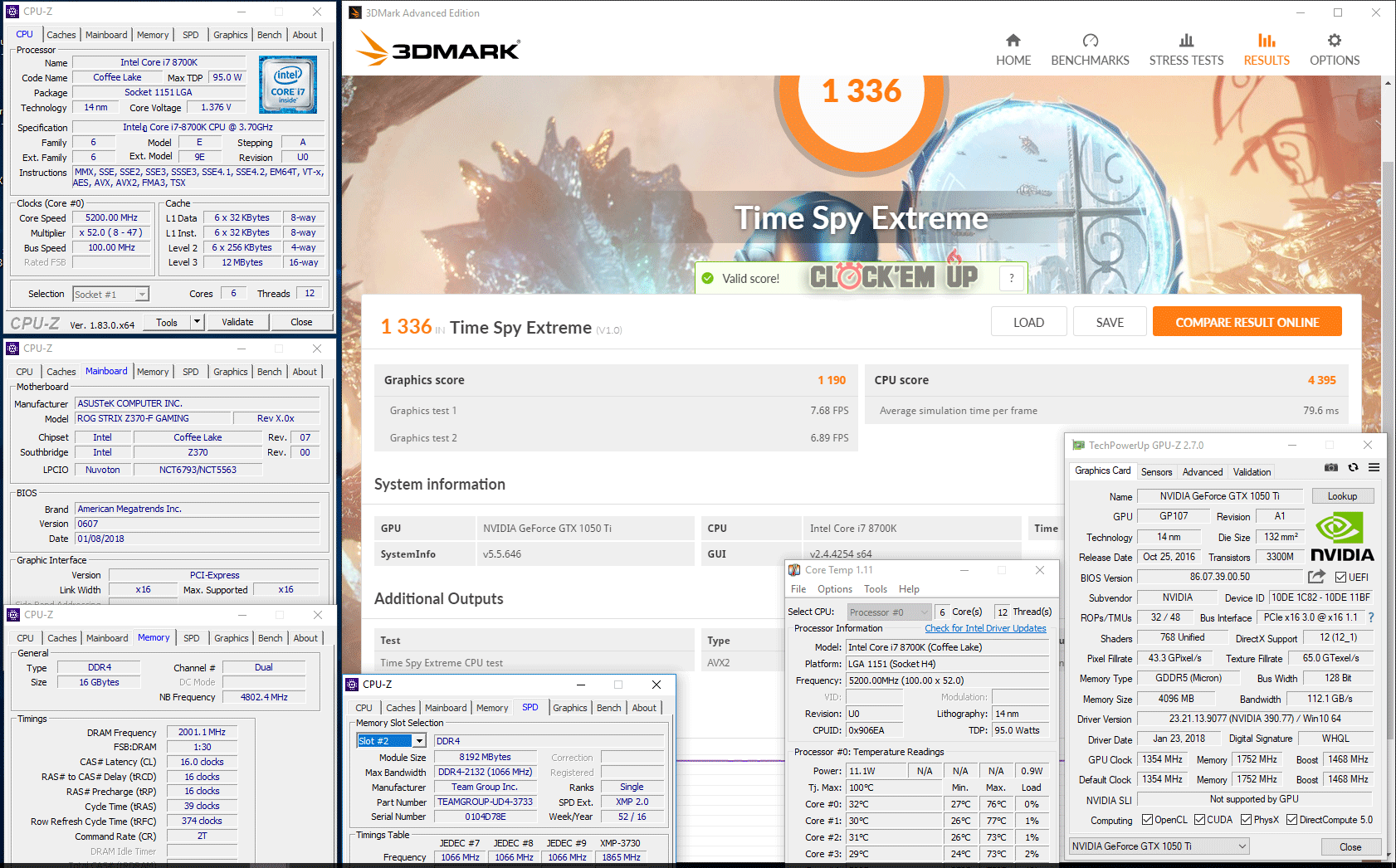

3DMARK Time Spy Extreme [4K]

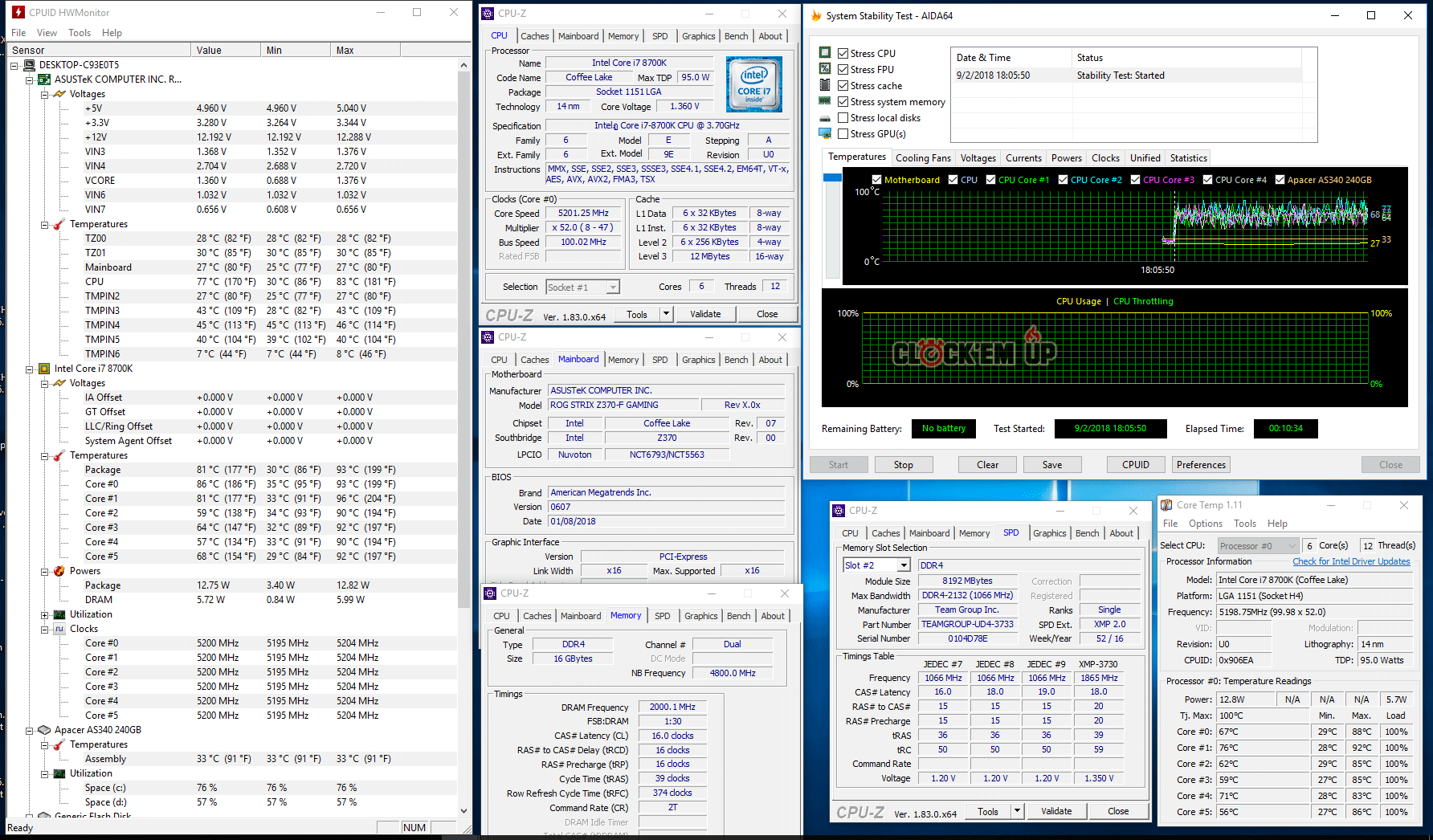

AIDA64 CPU Strees test + Memory System : 10Min Pass

และทิ้งท้ายด้วยผลการทดสอบ CPU+Memory Stress Test เป็นเวลา 10 นาทีผ่านได้แบบชิวๆ เลยล่ะครับ ดังนั้นหากใครมี CPU ที่วิ่งดีๆ นั้นสามารถวิ่งบนบอร์ดรุ่นนี้ในระดับ 5Ghz + ได้แบบสบายๆ อย่างแน่นอน ส่วนแรม DDR4 นั้นหากใครมีแรมชิป Samsung B-Die คุณภาพดีๆ ผมมองว่าความเร็วในระดับ DDR4-3733 ไปจนถึง DDR4-4000 นั้นไม่น่าใช่เรื่องยากสำหรับเมนบอร์ดรุ่นนี้

Conclusion.

     ก็เรียบร้อยไปแล้วนะครับสำหรับการรีวิวเมนบอร์ดจากสำนัก ROG STRIX Z370-F GAMING ตัวนี้ซึ่งให้ความประทับใจเลยก็คือเรื่องของการ Overclock CPU Intel Core i7-8700K 6C/12T ไปได้กว่าความเร็วระดับ 5.2Ghz + Cache 4.8Ghz พร้อมกับ DDR4-4000CL16-16-16-39 2T ได้อย่างมีเสถียรภาพมากเลยทีเดียวครับ บ่งบอกชัดเจนเลยว่าภาสคจ่ายไฟ 10-Phase ที่ให้มานั้นเอาอยู่สบายๆ หากคุณไม่คิดจะ Overclock ก็สบายใจได้เลยเพราะ Mosfet ชุดนี้มีความเสถียรภาพสูงมากแฃะความร้อนจากการทำงานก็แทบจะไม่ได้รู้สึกร้อนอะไรด้วยซ้ำ เพราะยุคนี้ CPU มีกระบวนการผลิตที่เล็กลงเหลือเพียง 14nm. เท่านั้น ความร้อนจากภาคจ่ายไฟก็ลดลงไปด้วยนั่นเอง

     นอกจากเรื่องราวในส่วนของการ Overclock ที่ทำได้ดีสมชื่อตระกูล ROG แล้วการออกแบบตัวเมนบอร์ดก็ทำได้ดีด้วยเช่นดัน ไม่ว่าจะเป็นหน้าตาการออกแบบของ Heatsink ระบายความร้อนและตัว Cover Back I/O ที่ดูสวยงาม, มีการติดตั้ง Heatsink ระบายความร้อนให้กับ M.2 แล้วยังมีในส่วนของลูกเล่นแสงสีแบบ RGB Color บนเมนบอร์ดให้อีกด้วย เช่นเทคโนโลยี ASUS AURA Sync ที่สามารถทำงานร่วมกับอุปกรณือื่นๆ ที่รองรับ, มีช่องเสียบ RGB Strip ถึง 2 ช่อง และแบบ Addressable LED ได้อีก 1 ช่องบนตัวเมนบอร์ดม ช่องเสียบ M.2 Socket PCIe3.0 x4 นั้นก็มีมาให้ถึง 2 ช่อง, ระบบ Multi-GPU รับได้ทั้ง NVIDIA SLI แบบ 2-Way [8x+8x] และ AMD CrossfireX แบบ 3-Way CFx [8x+8x+4x] และไหนจะเป็นช่องเสียบ USB3.1 Gen2 ให้เสียบใช้งานได้ทั้งแบบ Type-A และ Type-C ด้านหลัง Back I/O อีกด้วย ส่วนระบบ LAN นั้นเลือกใช้ชิป Gigabit LAN คุณภาพสูงจากค่าย Intel รหัสเทพ I219V ที่นิยมเลือกใช้งานกันในเมนบอร์ดระดับ High-End และเมนบอร์ดสำหรับ Gamer โดยเฉพาะ  สุดท้ายนี้ก็ขอฝากเพื่อนๆ พิจารณาดูเมนบอร์ด ASUS ROG STRIX Z370-F GAMING ตัวนี้กันด้วย  สวัสดีครับ ^^”
