NZXT Kraken G12 GPU Mounting Kit Review

     เอาล่ะครับ วันนี้เราจะมาบอกวิธีการติดตั้ง NZXT Kraken G12 เข้ากับชุดระบายความร้อรด้วยน้ำสำเร็จรูปจากค่าย ROG RYUJIN 360 CPU Cooling กันครับ โดยก่อนอื่นนั้น ผมต้องบอกก่อนเลยว่า จริงๆ แล้ว RYUJIN ไม่ได้อยู่ในรายชื่อที่รองรับการติดตั้งเข้ากับ Kraken G12 นะครับ โดยครั้งนี้ผมทำการดัดแปลงให้มันสามารถใส่กันได้จริง ดังนั้นวิธีการประกอบอาจจะไม่เหมือนกับคู่มือนะครับ  แต่สำหรับผู้ที่ใช้ AIO ที่มีรายชื่อรองรับอยู่แล้ว ก็ให้ติดตั้งตามปกติที่คู่มือบอกไว้ได้เลยครับ  และสำหรับการ์ด RTX นั้นจำเป็นต้องใช้ชุดยุดของ AMD โดยให้สังเกตุที่ตัว A ปั้มไว้บันตัวขายึดครับ

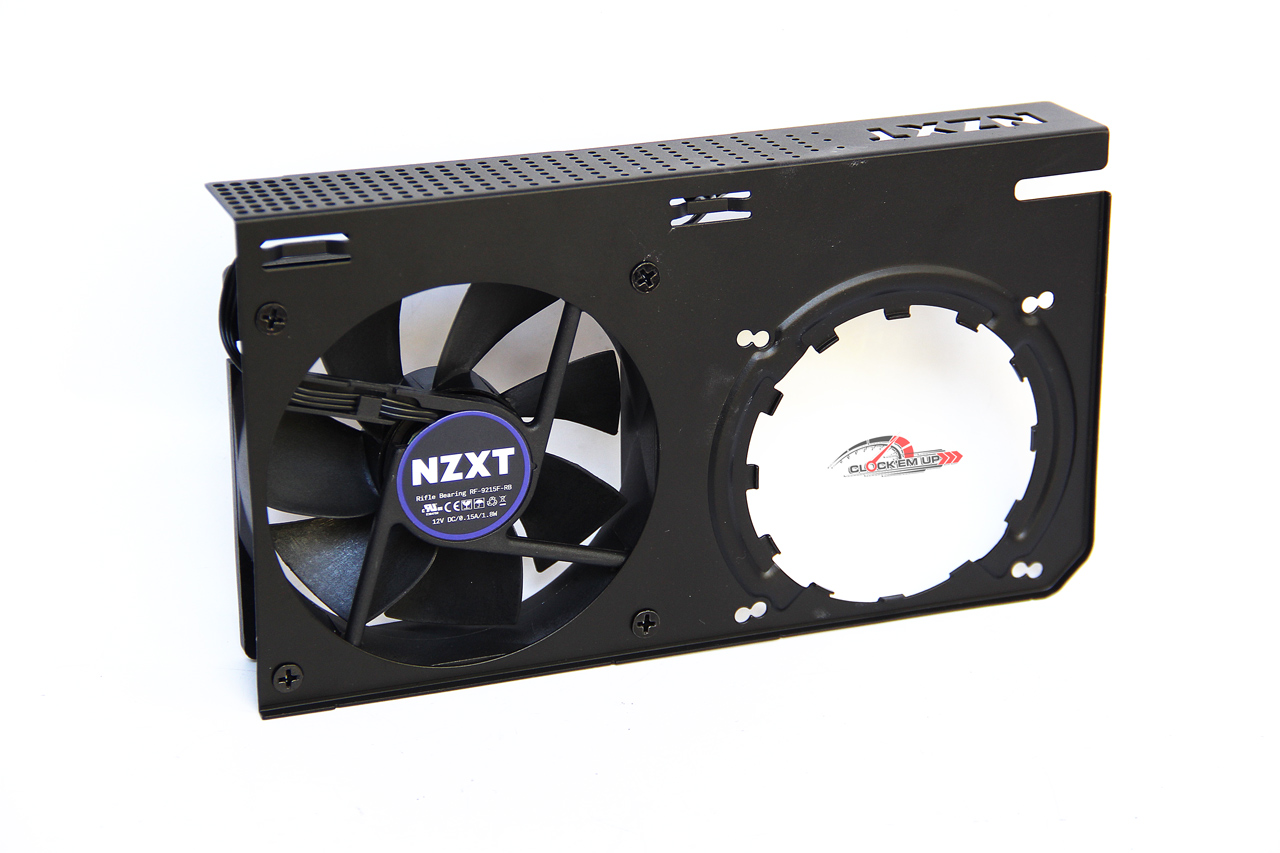

นี่คือชุดยึดตัว GPU ที่ทำออกมาแบบ Bracket ที่มีรูยุดสำหรับ AIO Cooling ที่เป็นแบบ OEM ทั่วๆ ไปที่เรามักจะเห็นได้ว่า ส่วนมากพวก Block AIO เหล่านั้นจะมี Block เป็นทรงกลม และมีจุดยึดเข้ากับ Plate แบบเดียวกัน…. ดังนั้นมันจึงสามารถนำมาติดตั้งเข้ากับเจ้า Kraken G12 ได้นั่นเอง

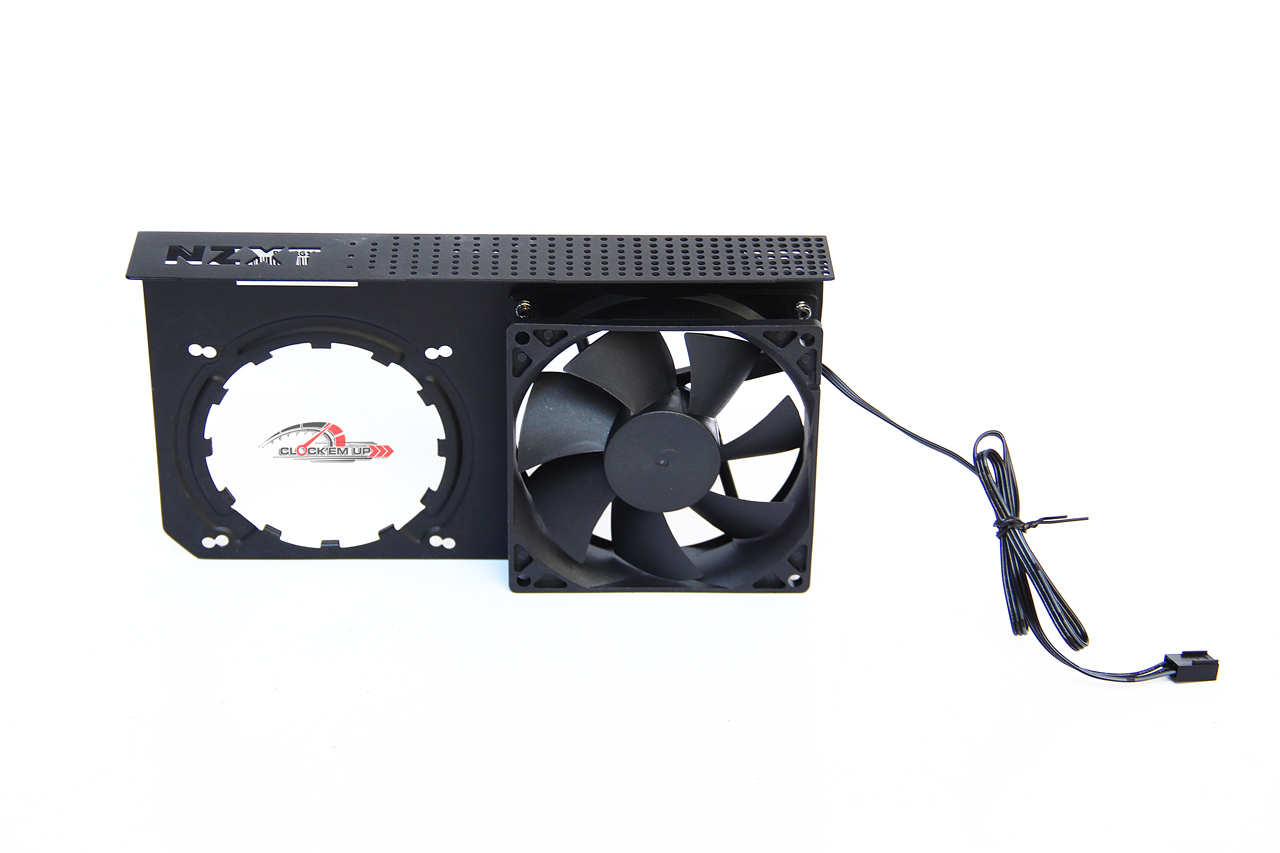

ตัวพัดลมระบายความร้อนขนาด 92mm. ตัวนี้ก็จพมีหน้าที่เอาไว้ระบายความร้อนของบริเวณภาคจ่ายไฟนั่นเองครับ โดยพัดลมตัวนี้จะมีรอบการทำงานอยู่ที่ 1500rpm. เป็นขั่วเสียบ 12V 3-Pin

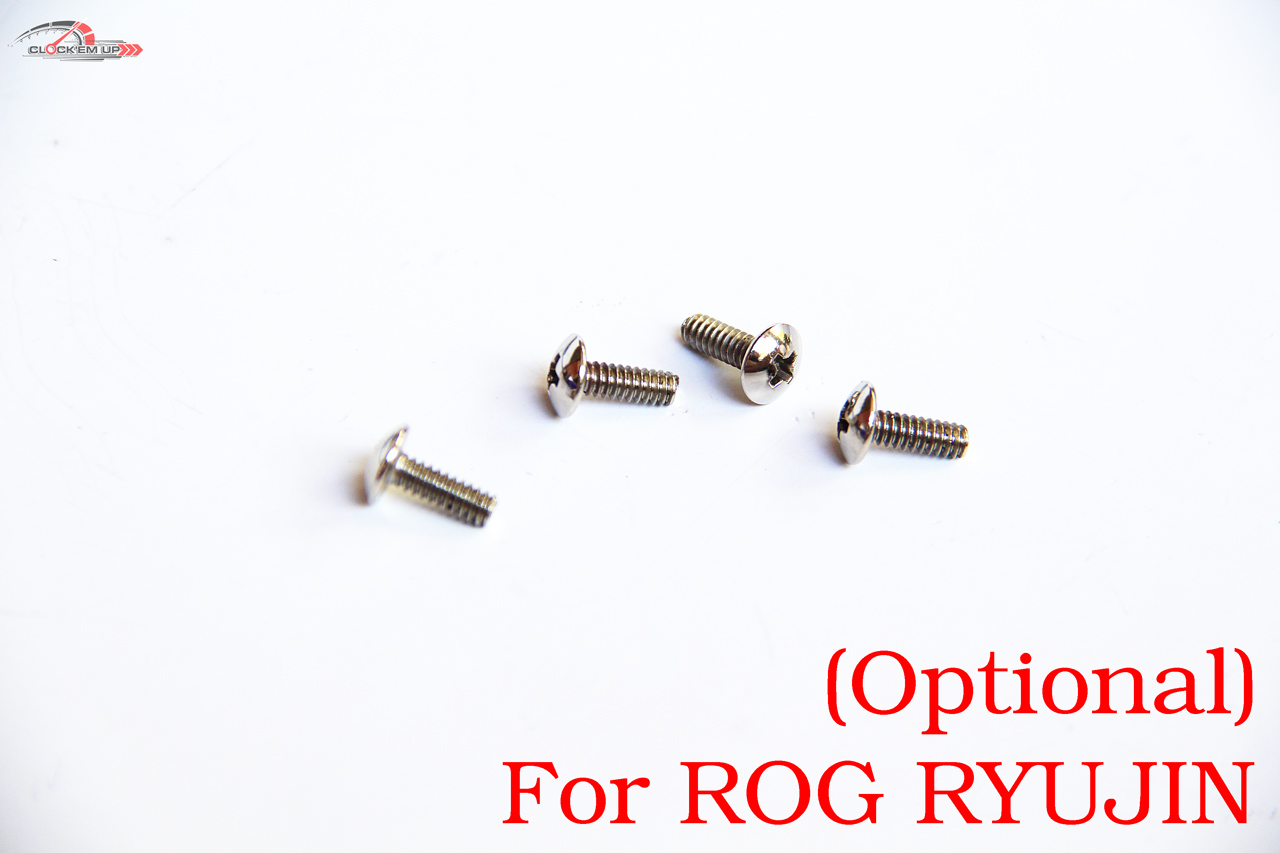

สำหรับผู้ที่ต้องการนำเข้า ROG RYUJIN 360 มาติดตั้งเข้ากับเจ้า Kraken G12 นั้นให้เตรียมน๊อตตัวใหญ่จำนวน 4 ตัวมาเตรียมรอไว้ ซึ่งผมได้เลือกใช้ชุดน็อตจาก  AMD AM4 Bracket มาใช้แทนครับ ซึ่งสามารถใช้ยึดแทนตัวน็อต + สปริง ที่แถมมาให้ได้พอดีเลยครับ

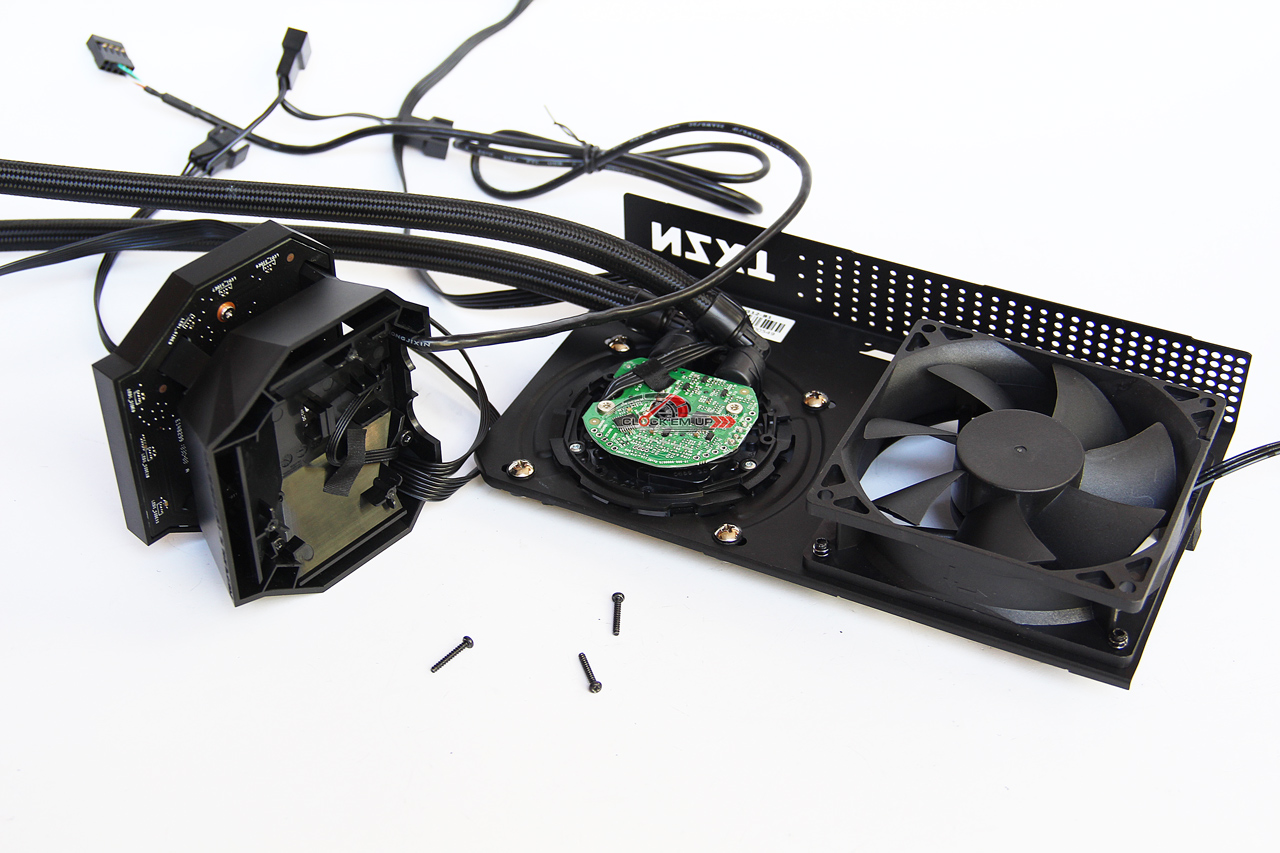

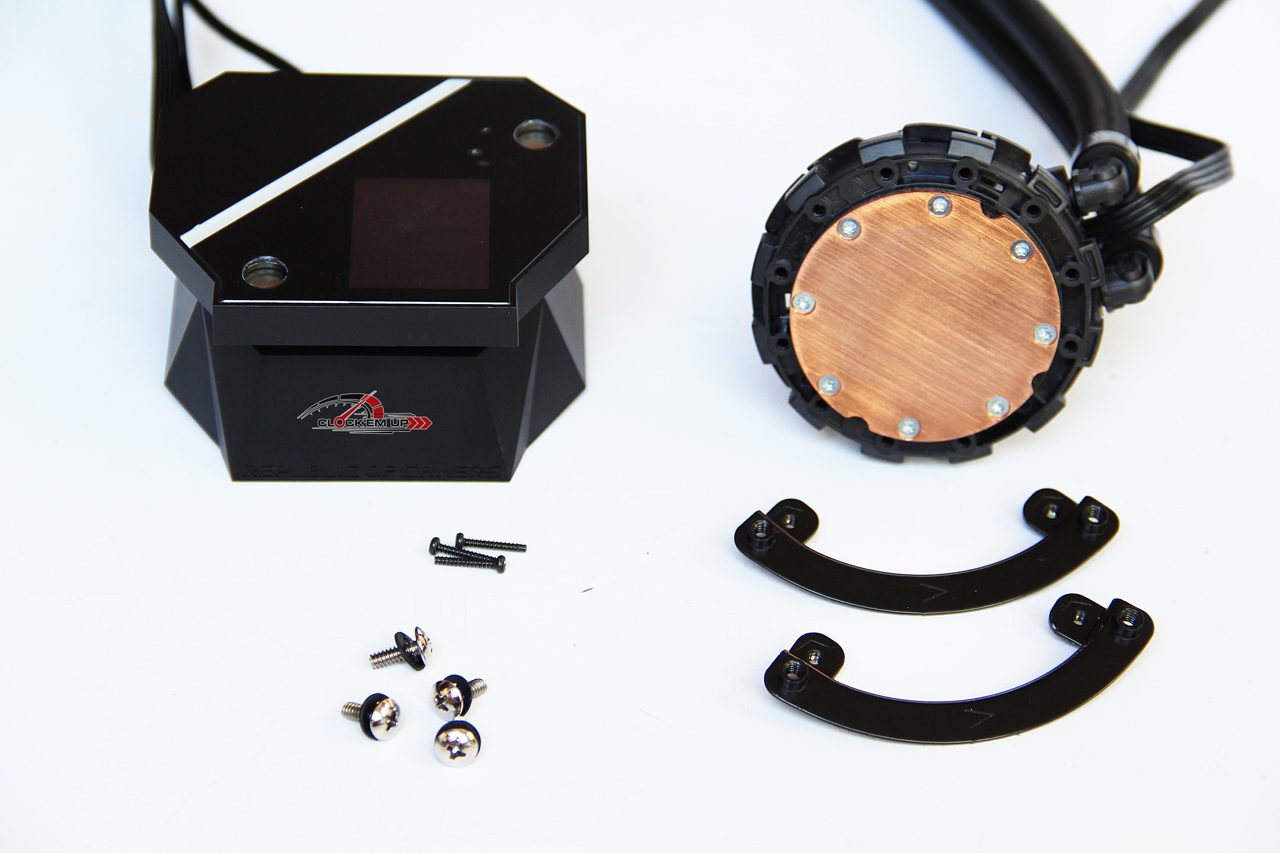

การเตรียมอุปกรณ์ให้พร้อมในการประกอบนั้น อันดับแรกเลยให้ถอดฝาขอบ Cover ด้านบนของ RYUJIN ออกก่อนครับ โดยจะมีน็อตเกลียวหยาบอยู่ 3 ตัวด้านล่างของตัว Block

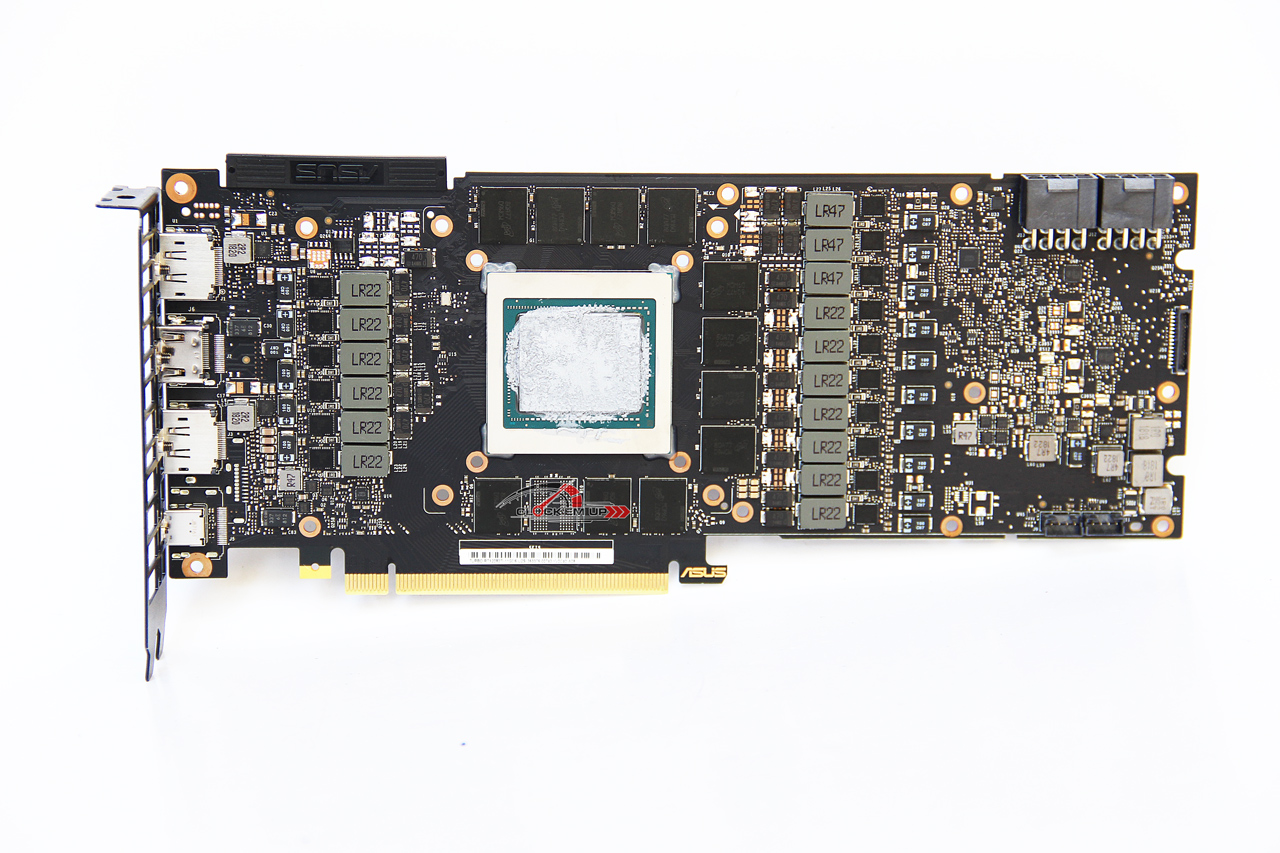

ทำการถอด Heatsink ระบายความร้อนของตัวการ์ดออกให้หมด รวมถึงตัว Blackplate ต่างๆ ด้วย หากว่าการ์ดรุ่นนั้นๆ มีการติดตั้งมาให้  แต่ในกรณีที่ลองเอา G12 ทาบลงไปแล้ว ไม่ติดอะไร ก็แนะนำว่าใส่ Plate ระบายความร้อนของเม็ดแรมและ Mosfet ไว้เหมือนได้ก็จะดีมากครับ….

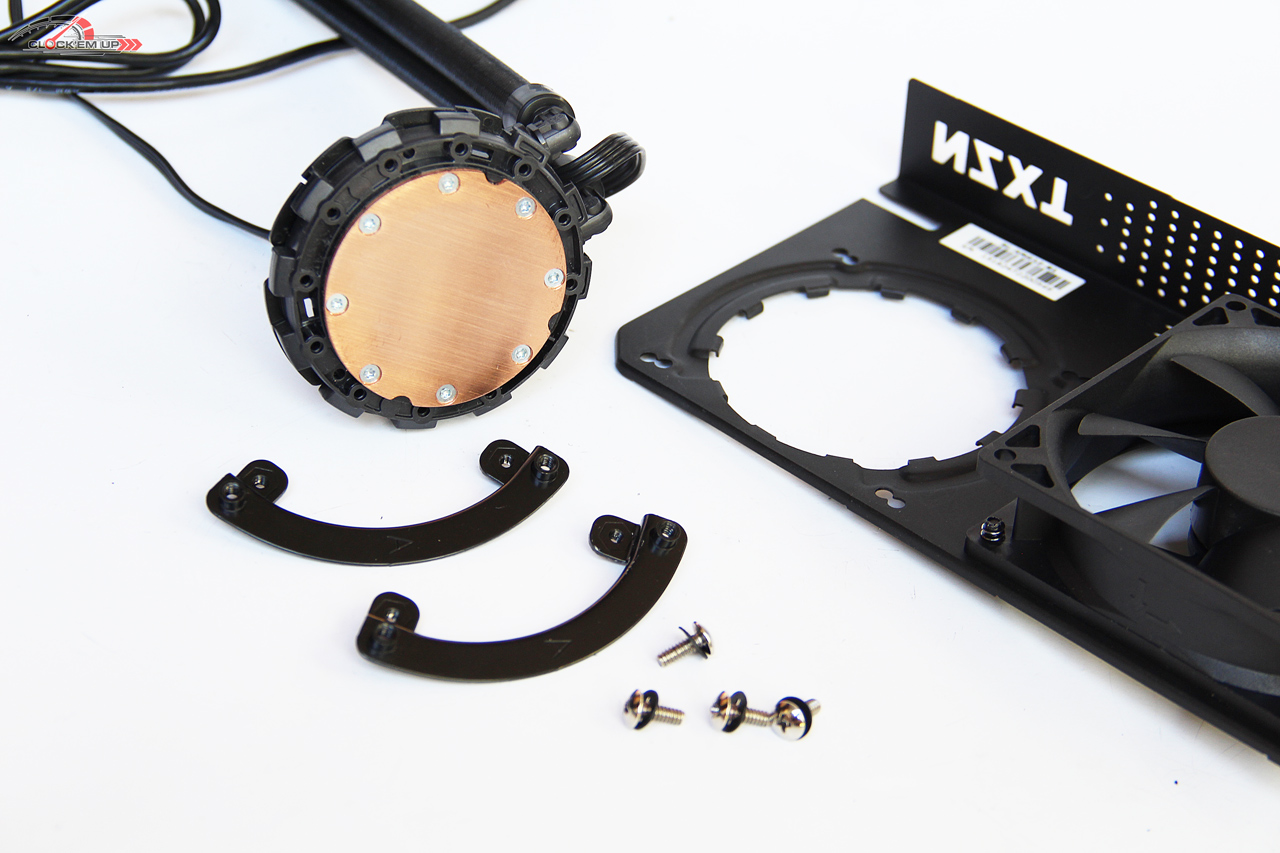

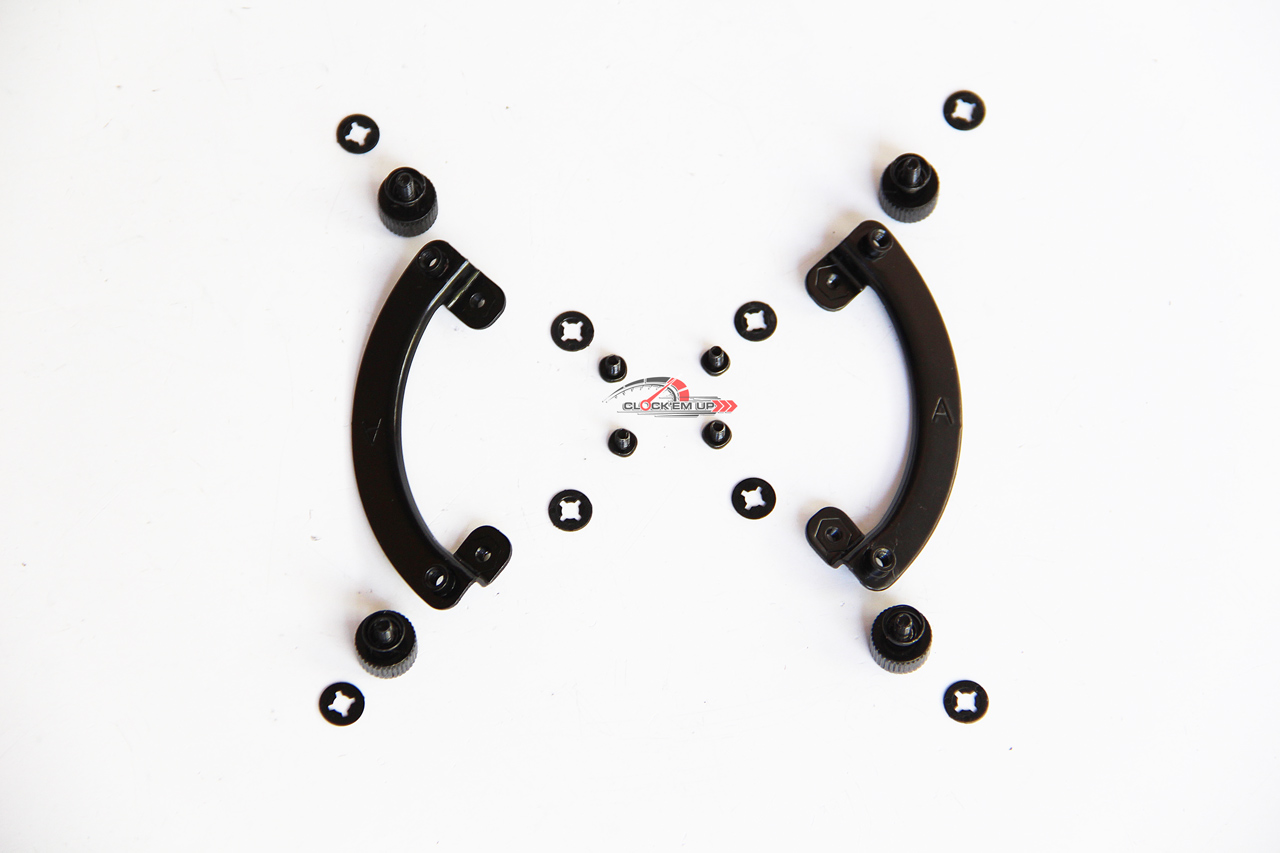

เลือกใช้ชุด “A” Mounting มาทำการติดตั้งตามภาพเลยครับ

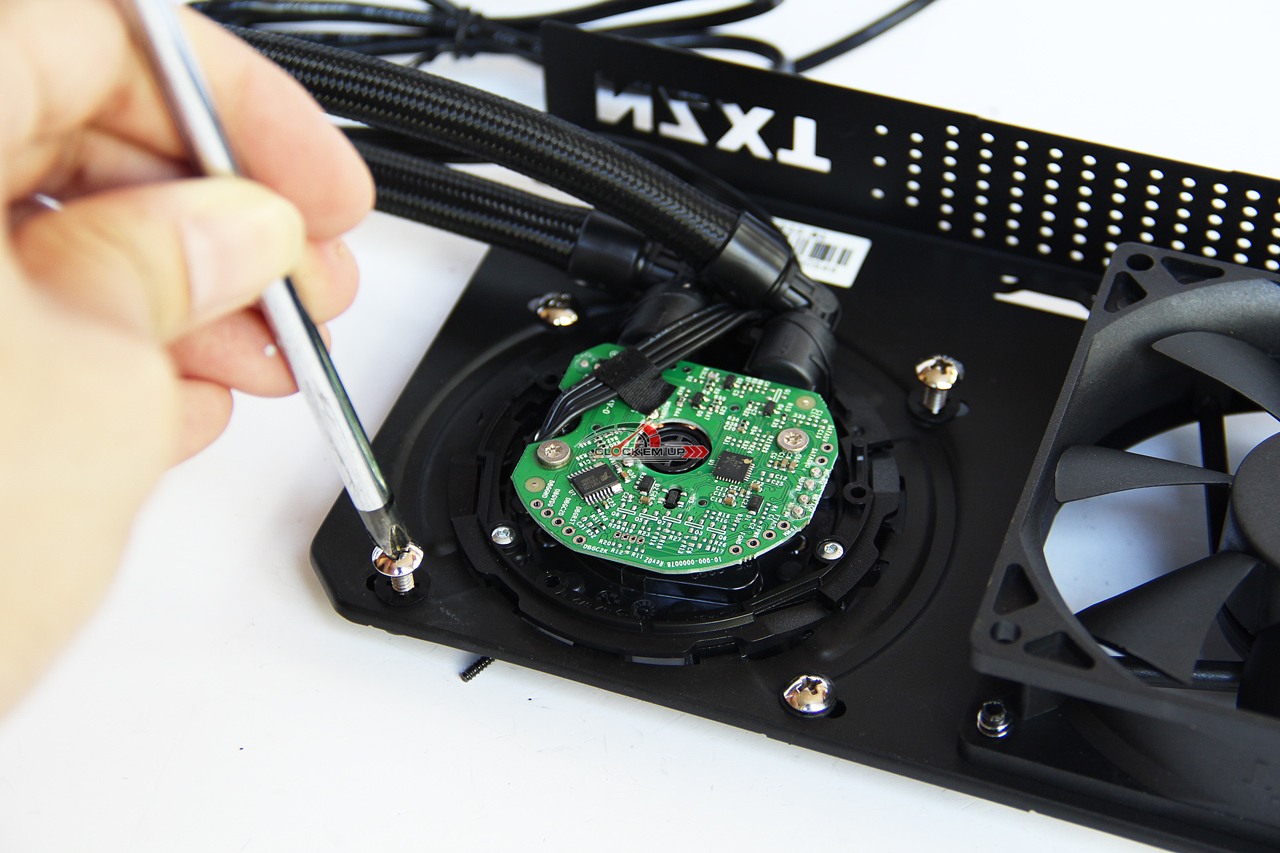

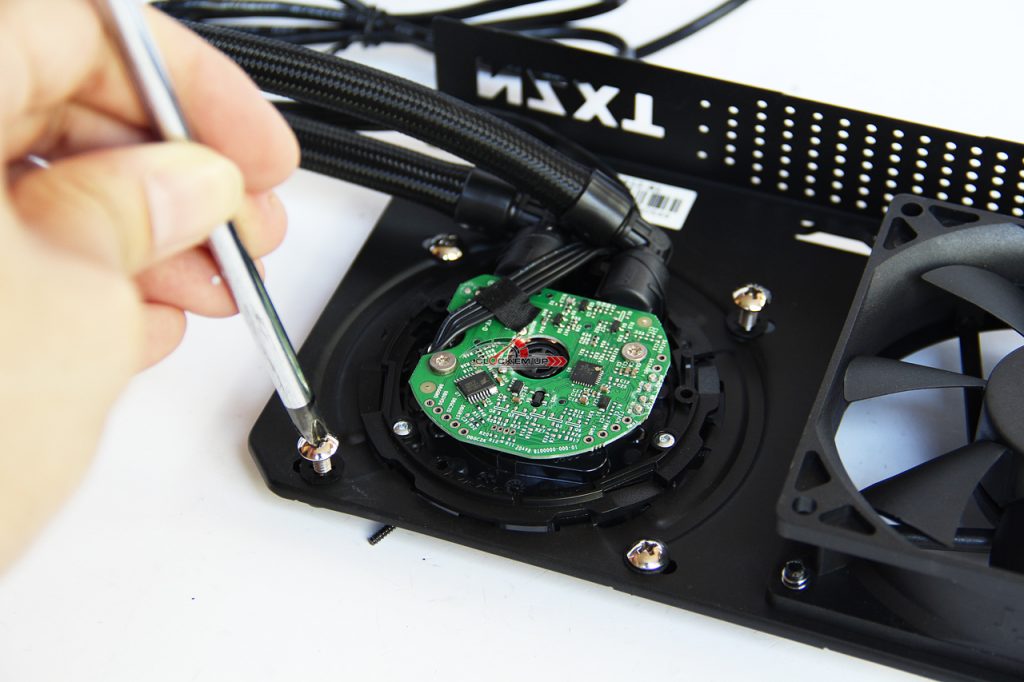

ใส่ Block ลงไปกับตัว Kraken G12 แล้วใช้น็อตทั้ง 4 อันที่หามาเพิ่ม ขันยึดลงไปทั้ง 4 มุมกับชุด “A” Mounting ทั้ง 4 จุด





จากนั้นก็เตรียมชุด Cover ของเจ้า RYUJIN มาติดตั้งไว้เหมือนเดิมครับ



ขันน็อตยึดจากทางด้านล่างทั้ง 3 จุดให้แน่นเหมือนเดิม

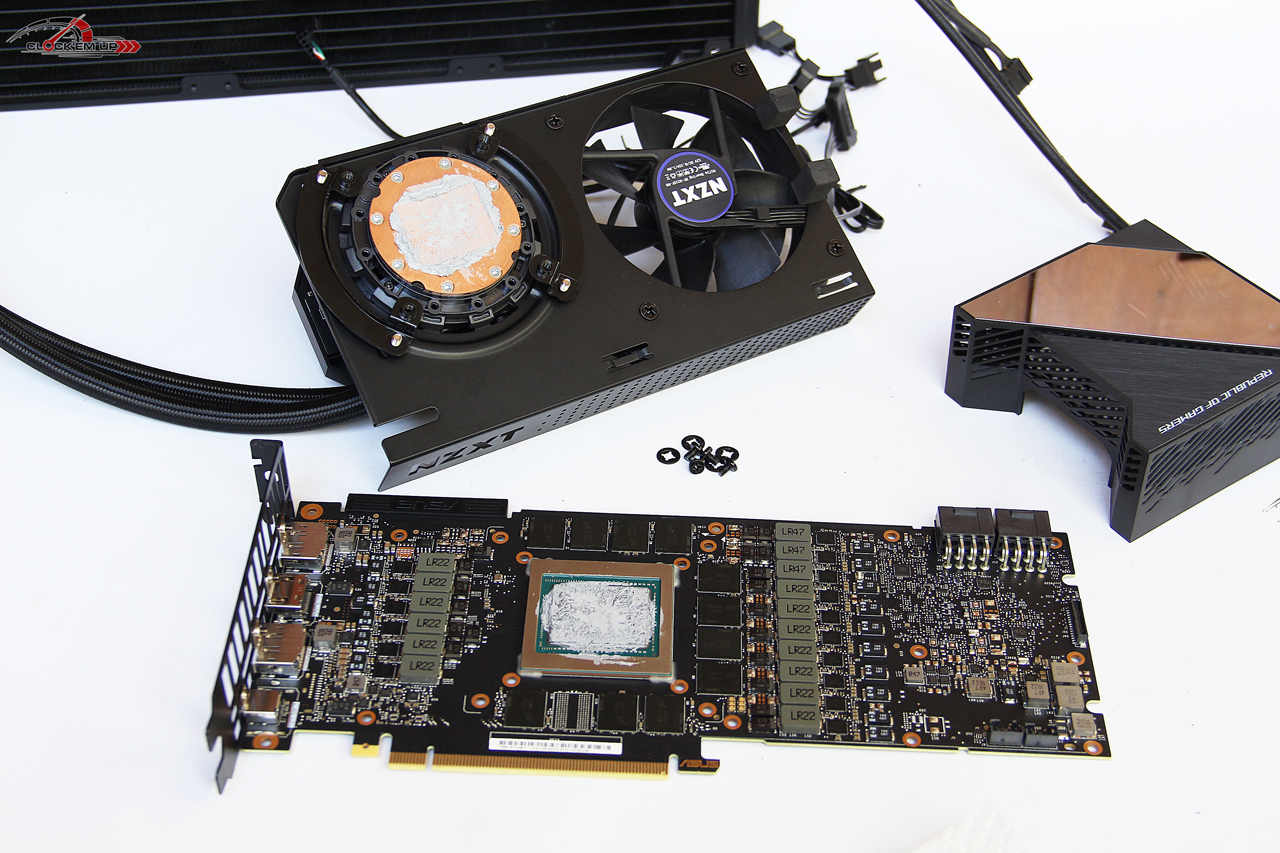

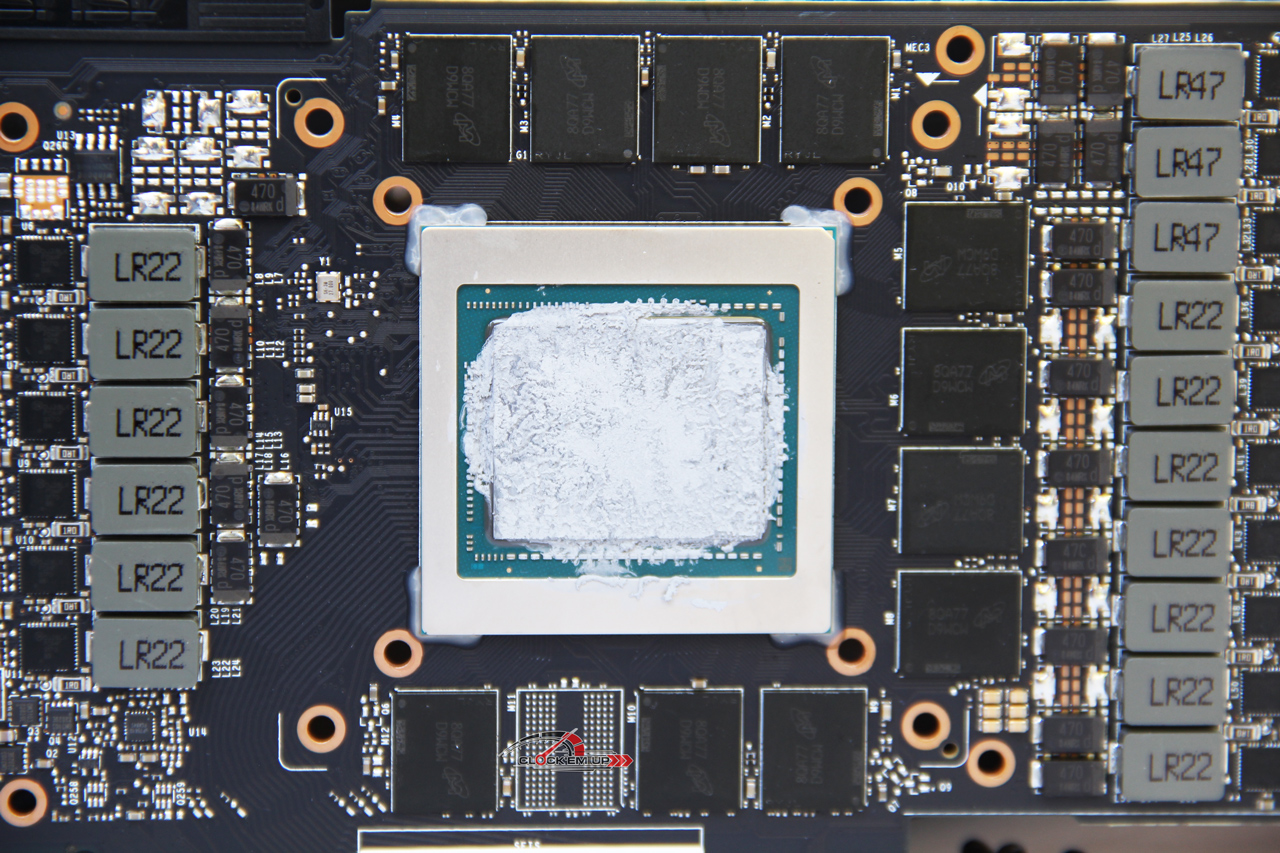

จากนั้นทาซิลิโคนที่ตัว GPU ให้เรียบร้อย และนำตัว Kraken G12 ที่ติดตั้ง AIO Block ไว้เรียบร้อยเข้าไปประกบกับตัว GPU เลยครับ ซึ่งตำแหน่งมันจะพอดีกับรูยึดชั้นในของการ์ดพอดี



ดังนั้นการติดตั้ง จะเห็นได้ว่ามันประกอบสวนทางกับขั้นตอนการติดตั้งตามปกติอย่างสิ้นเชิง เพราะการประกอบแบบปกตินั้น เราจะทำการประกอบชุด “A” Mounting เข้าไปที่ตัวการ์ดก่อน แล้วค่อยเอาตัว Kraken G12 ที่ประกอบเข้ากับ Block มาติดตั้งภายหลัง   แต่สำหรับการติดตั้งครั้งนี้จะทำสวนทางกัน ไม่งงนะครับ  โดยขั้นตอนสุดท้ายในการติดตั้งนั้น เราจะเอา Block มาทาบแล้วขันน็อตยึดจากทางด้านหลังแทนครับ ตามภาพเลย…

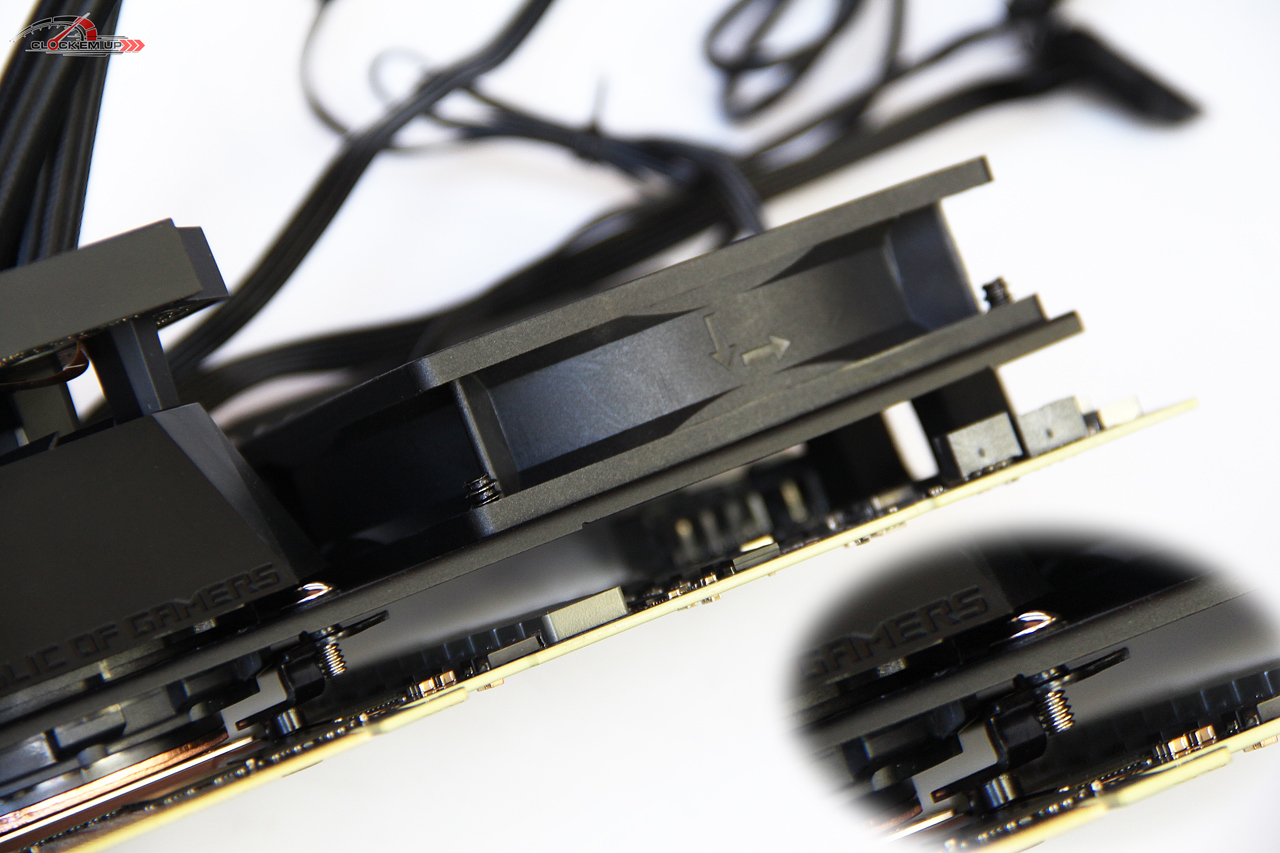

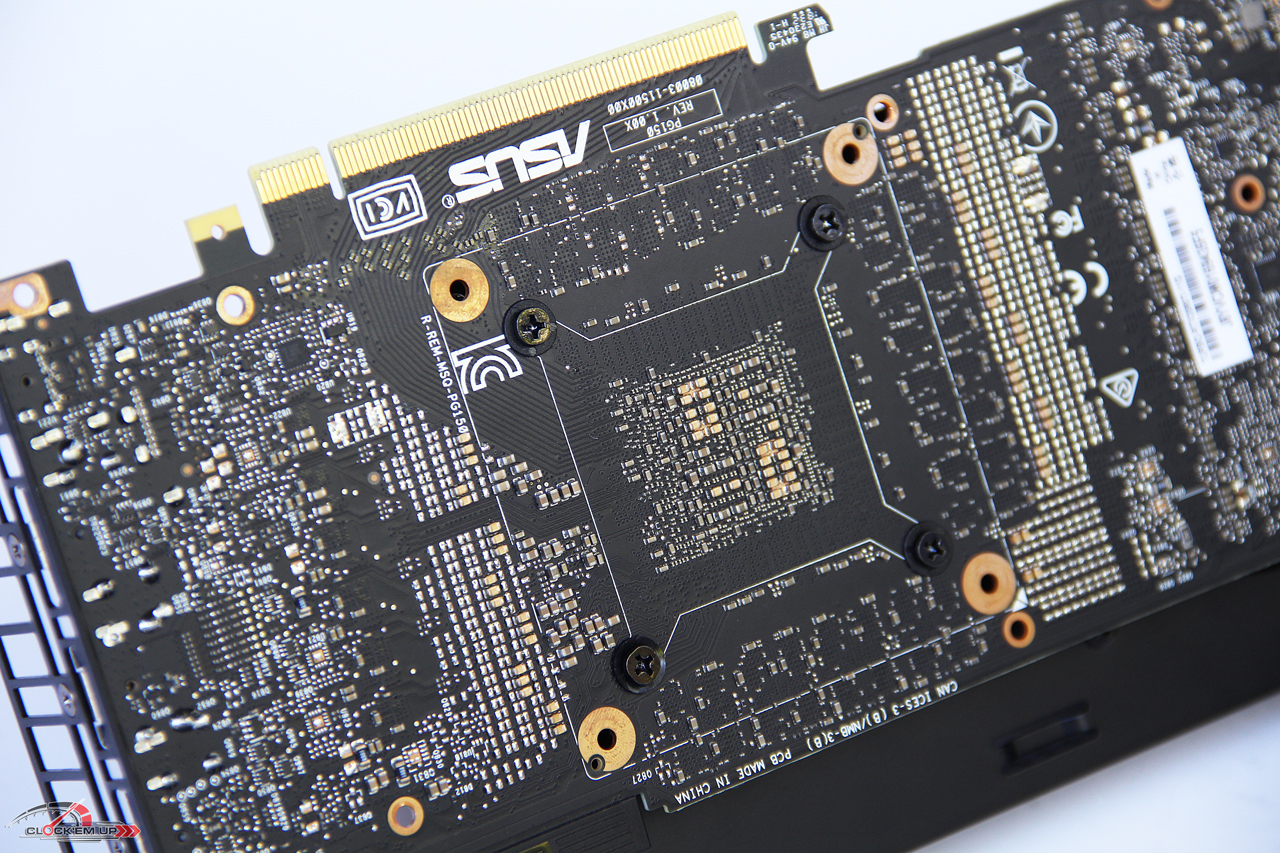

คำแนะนำสำหรับการติดตั้ง ROG RYUJIN 360 นั้นควรระวังตอนขันน๊อตยึดจากด้านหลังการ์ด ไม่ควรขันจนแน่นเกินไป เพราะอาจจะทำให้ GPU Core บิ่นได้ เพราะว่าตัว Bracket มันไม่ได้แนบกับ PCB ซะทีเดียวครับ เอาแค่ขันพอตึงมือพอแล้ว หรือไม่ก็หายางหรือแหวนพลาสติกรองที่บริเวณรูน๊อตด้านหน้าของ GPU ก่อนก็จะปลอดภัยครับ

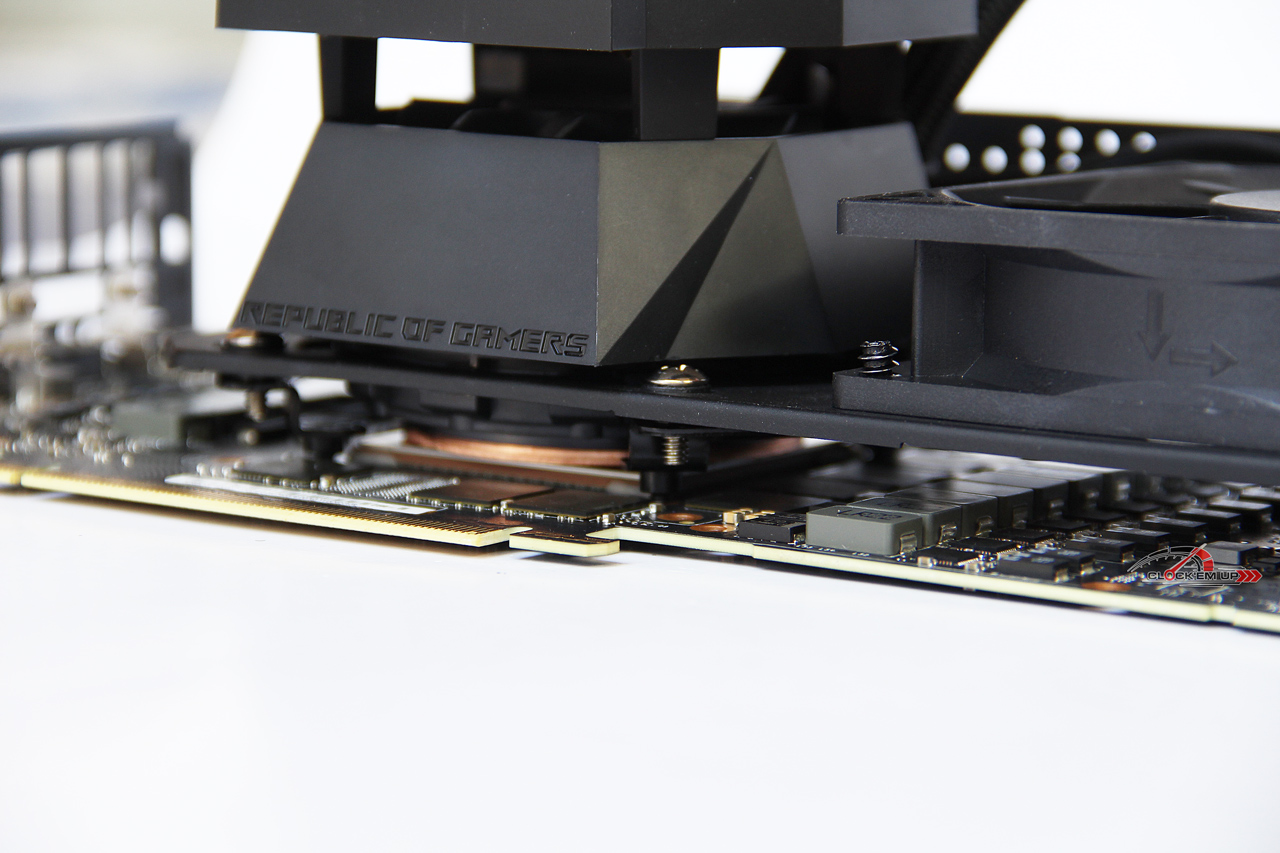

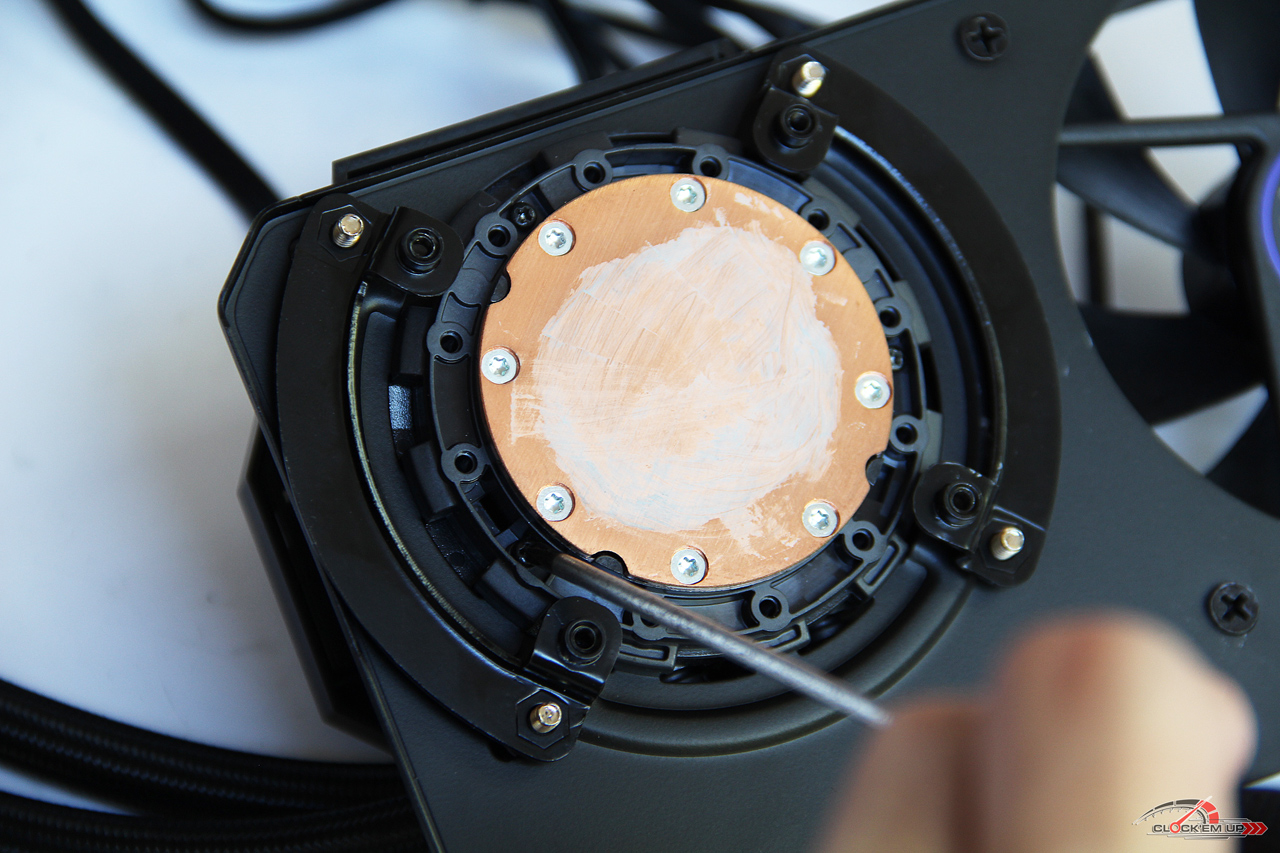

ดูกันอีกหนึ่งรูปบริเวณด้านใต้ Block ครับ

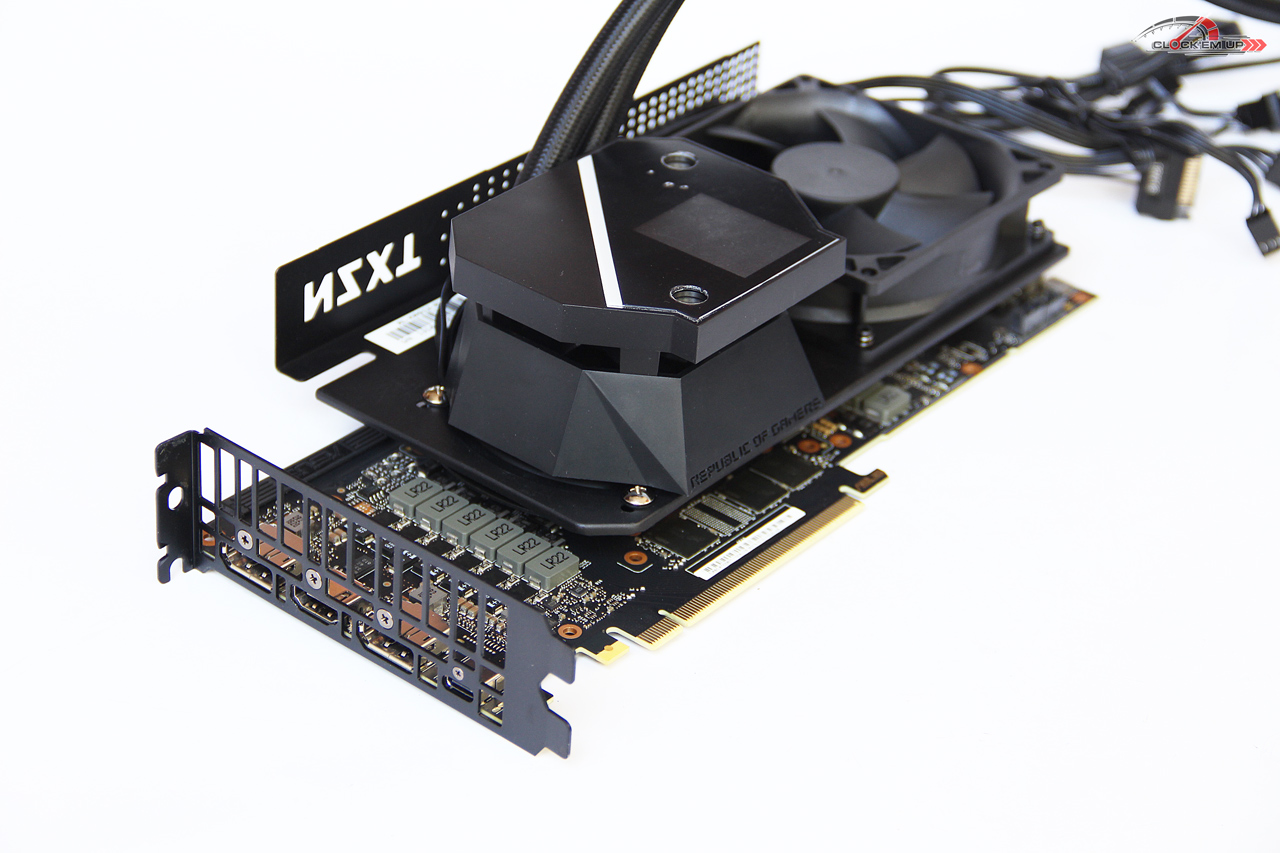

แค่นี้ก็เป็นเทคนิคในการนำเข้า ROG RYJIN 360 มาติดตั้งเข้ากับ NZXT Kraken G12 GPU Mounting Kit ได้เป็นที่เรียบร้อยครับ

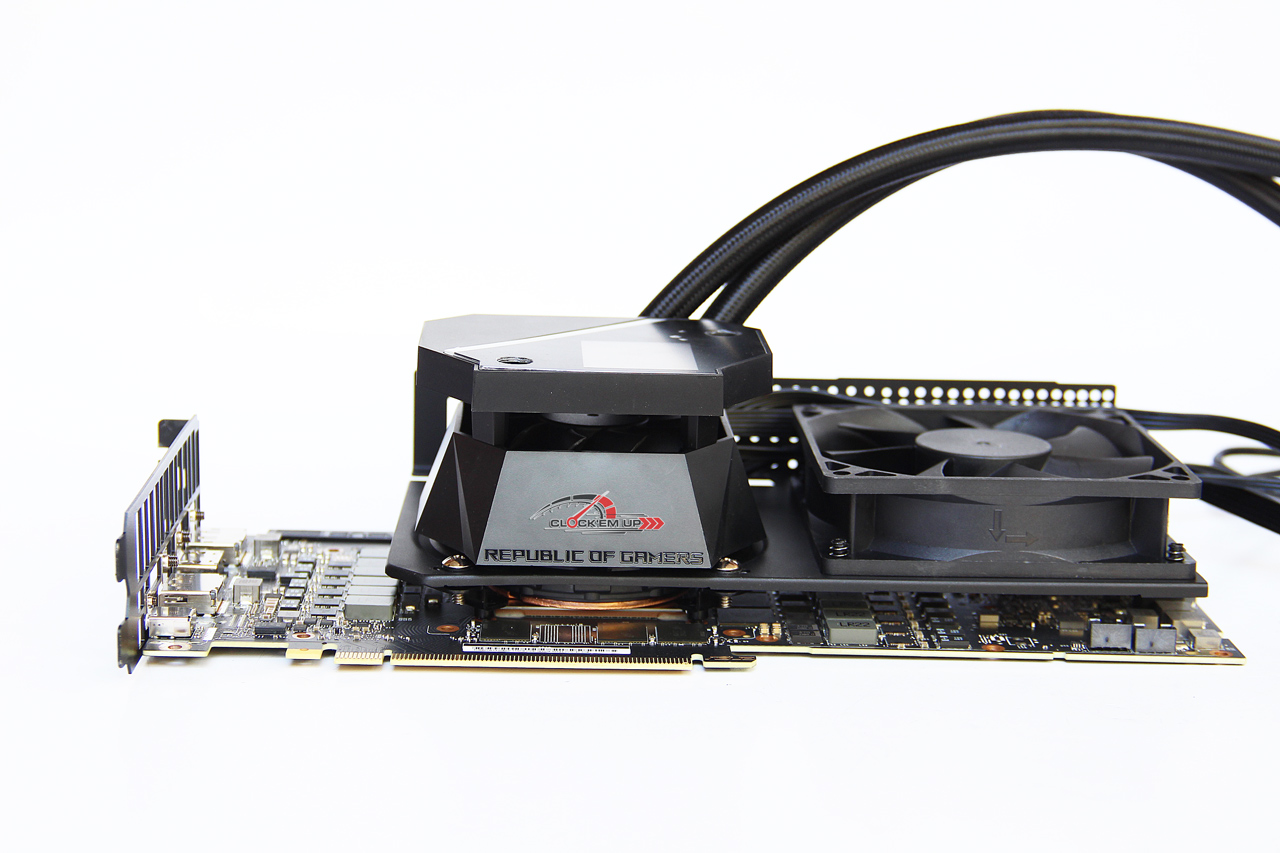

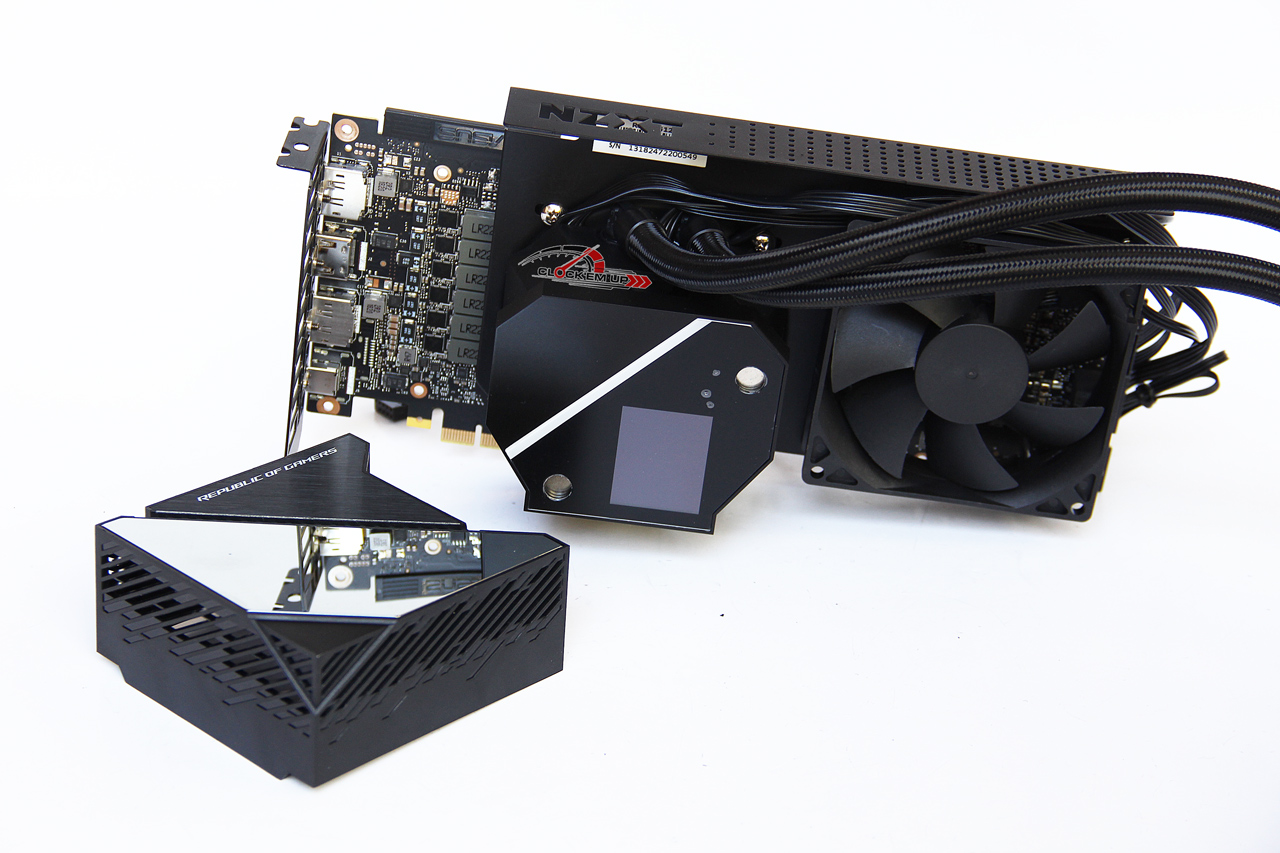

จากนั้นก็นำฝาครอบ Cover ด้านบนของ RYUJIN มาติดตั้งได้ตามปกติครับ  โดยผมชอบตรงที่ตัว Block รุ่นนี้มีพัดลมสำหรับ Flow อากาศบริเวณด้านล่าง Block ได้นี่ล่ะครับ

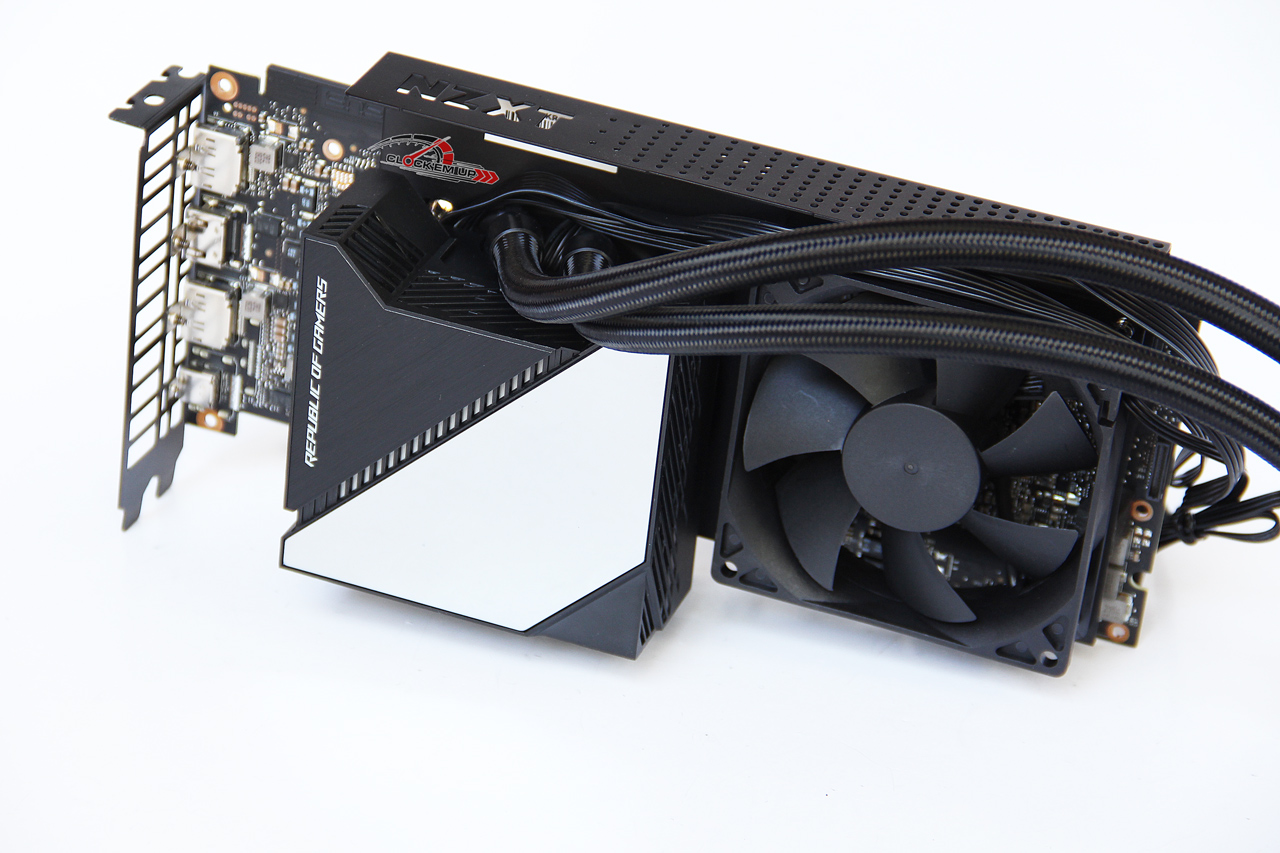

ใส่แล้วมันก็จะดูหล่อๆ หน่อย ^^”  ส่วนผลการทดสอบนั้นดูต่อกันได้ในช่วงถัดไปเลยครับ บอกได้เลยว่า โคตรเย็น….. ^O^
