รีวิว MSI MPG Z390I GAMING EDGE AC

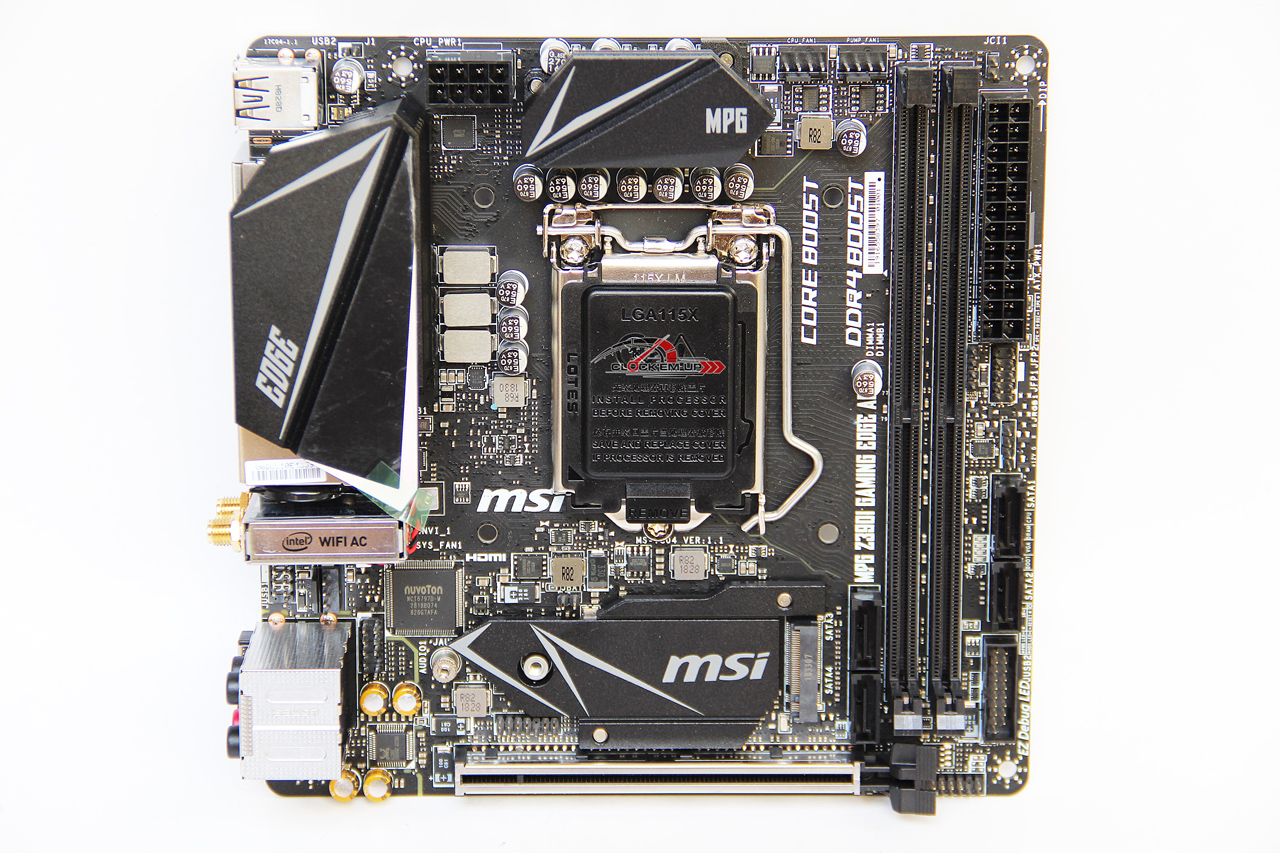

เมนบอร์ดรุ่นนี้จัดอยู่ในขนาดมาตราฐาน mini-ITX ใบเล็กๆ ที่เหมาะกับผู้ใช้งานร่วมกับ Case ตัวเล็กเพื่อประหยัดพื้นที่ในการวางของตัว PC ส่วน PCB นั้นเป็นสีดำด้านทั้งใบ และมาพร้อมกับ Heatsink ระบายความร้อนต่างๆ ในโดนสีดำทั้งหมดครับ

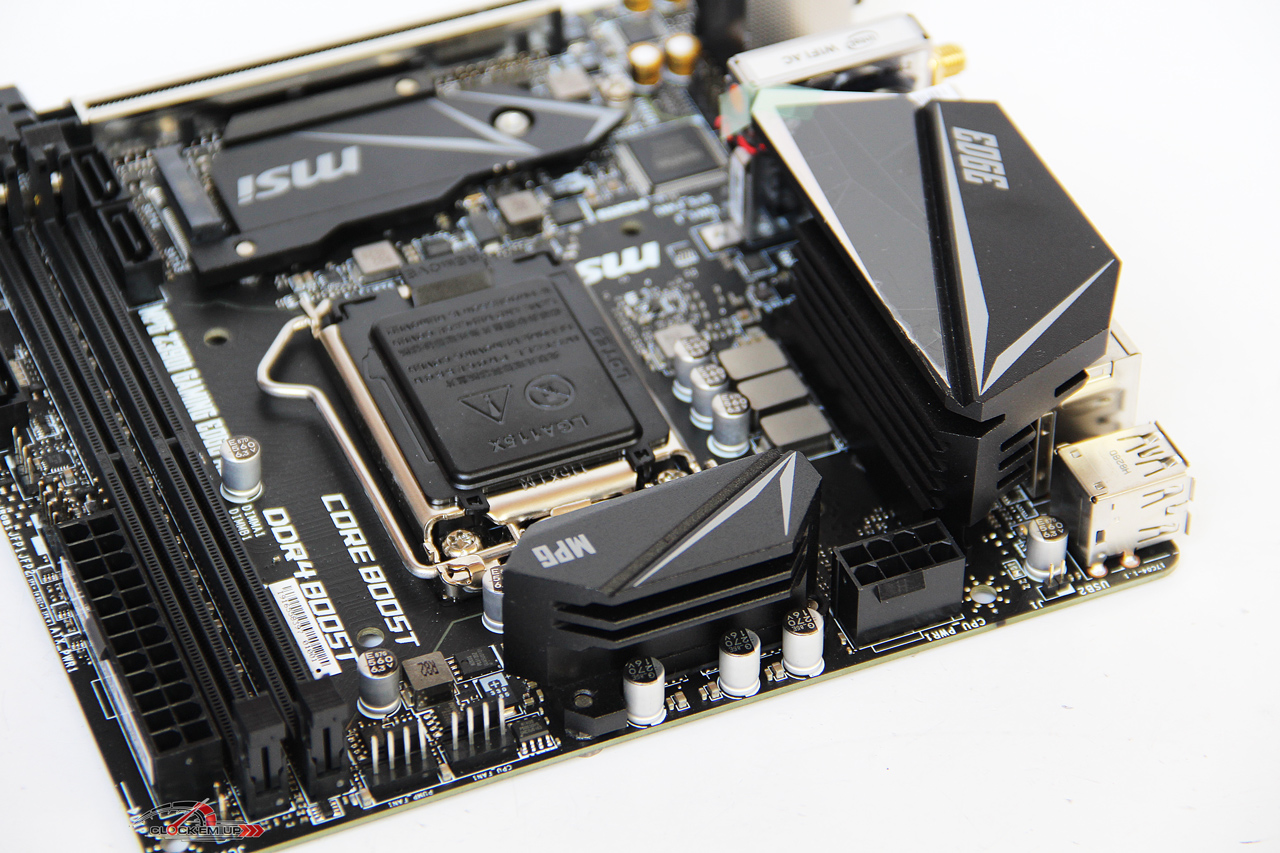

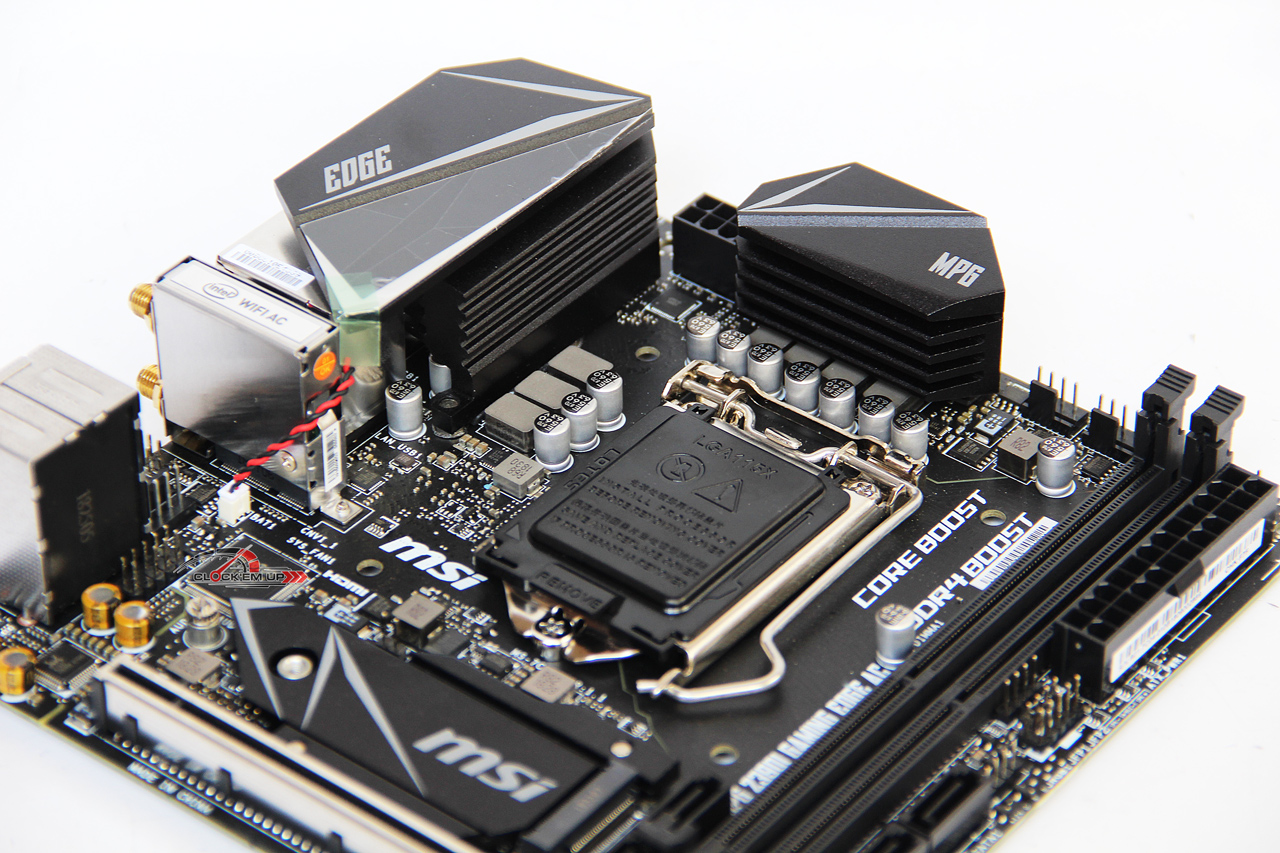

ภาคจ่ายไฟสำหรับ CPU มีทั้งหมด 7 Phase ด้วยกัน โดยได้เลือกใช้ MOSFET คุณภาพสูงจากค่าย NexFET Power Mosfet พร้อมกับ Heatsink ระบายความร้อนมาให้ Mosfet ทุกตัวครับ  ส่วน CPU ที่รองรับในการติดตั้งนั้นก็สามารถใช้ร่วมกับ CPU Intel Socket LGA-1151 ได้ทั้ง Intel Gen8 และ Gen9 ที่เป็น Coffee Lake 14nm. ได้ทุกรุ่นครับ

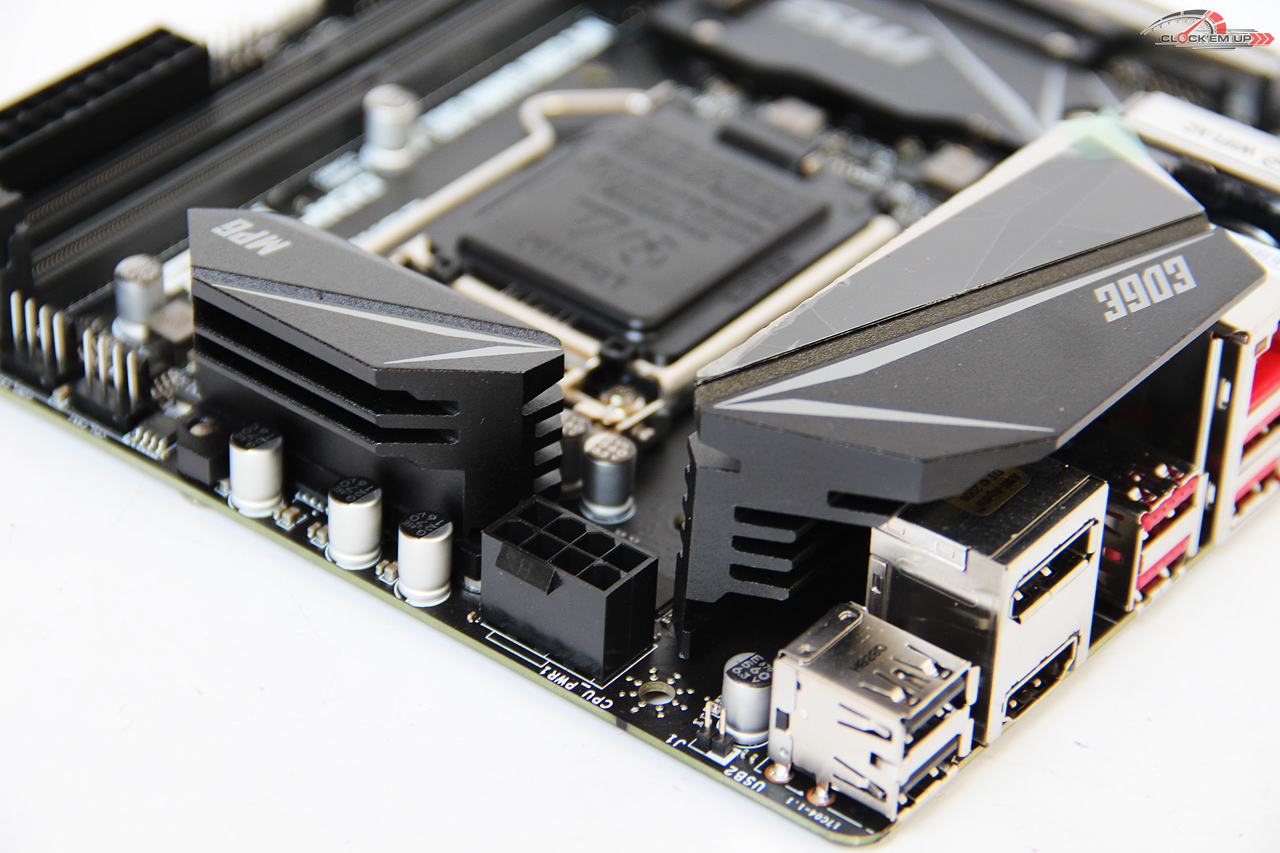

จุดจ่ายไฟเลี้ยงสำหรับ CPU นั้นเป็นแบบ +12V 8-Pin จำนวน 1 ชุดครับ

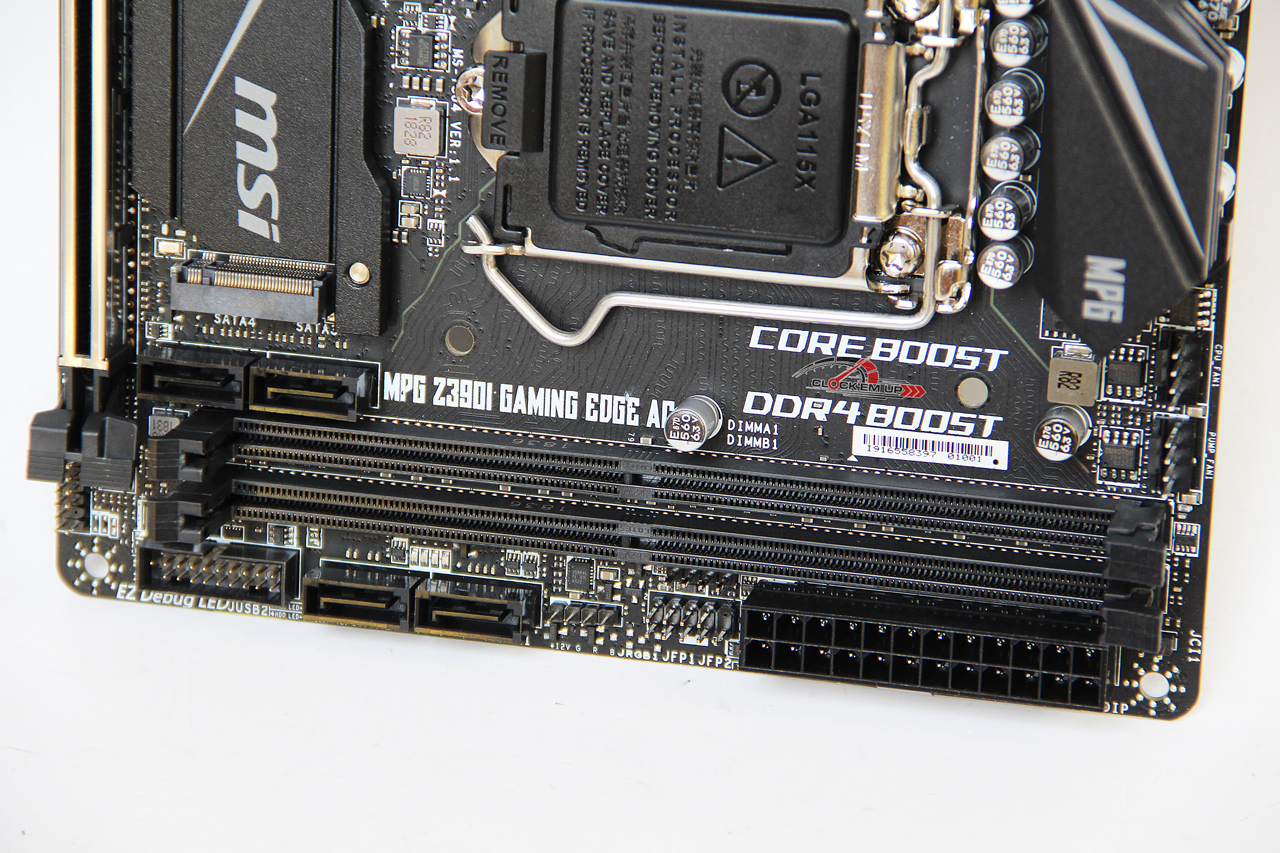

     รองรับการต่อใช้งานร่วมกับแรม DDR4 แบบ Dual Channel ทั้งหมด 2xDIMM ตั้งแต่ความเร็ว DDR4 พื้นฐานที่ DDR4-2133Mhz ไปจนถึงแบบ Overclock ที่ระดับความเร็ว DDR4-4800Mhz+ (โปรดเช็ครายชื่อของแรมที่รองรับใน QVL List ก่อนด้วยนะครับ) ส่วนขนาดความจุที่ติดตั้งได้นั้นก็ทำได้ที่ 32GB Max หรือใส่ได้แถวละ 16GBx2 นั่นเอง  ในส่วนของเรื่องการออกแบบลายวงจรของแรมแบบพิเศษให้รองรับแรมความเร็วสูงๆ นั้นทาง MSI เรียกว่า DDR4 BOOST นั่นเอง โดยจะเป็นการออกแบบพิเศษเพื่อให้แรม DDR4 นั้นวิ่งเจ้า CPU ได้สะดวกขึ้นและตัดลายวงจรของแรม ออกจากลายวงจรอื่นๆ เพื่อสัญญาณที่มีการรบกวนที่น้อย และเพิ่มความเสถียรภาพให้สูงขึ้น

Memory Support :

  • 2 x DDR4 memory slots, support up to 32GB
  • Supports DDR4 4800(OC)/ 4600(OC)/ 4533(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC) /2800(OC)/ 2666/ 2400/ 2133 MHz MHz
  • Supports Dual-Channel mode
  • Supports non-ECC, un-buffered memory
  • Supports Intel® Extreme Memory Profile (XMP)



บริเวณช่องเสียบ USB3.0 Front Panel และช่องเสียบสาย Strip RGB แบบ +12V 4-Pin Header (JRGB) นั้นมีมาให้เพียง 1 จุดเท่านั้นนะครับ

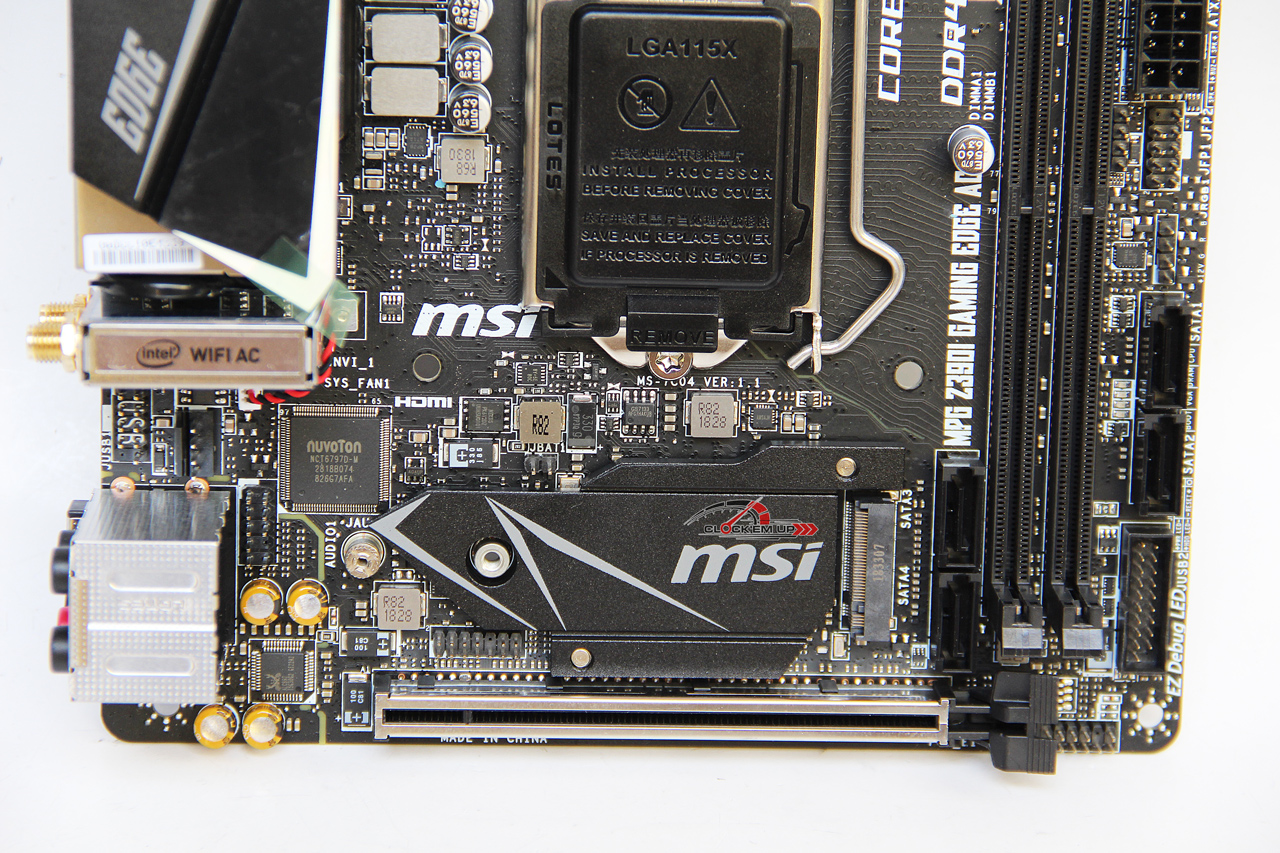

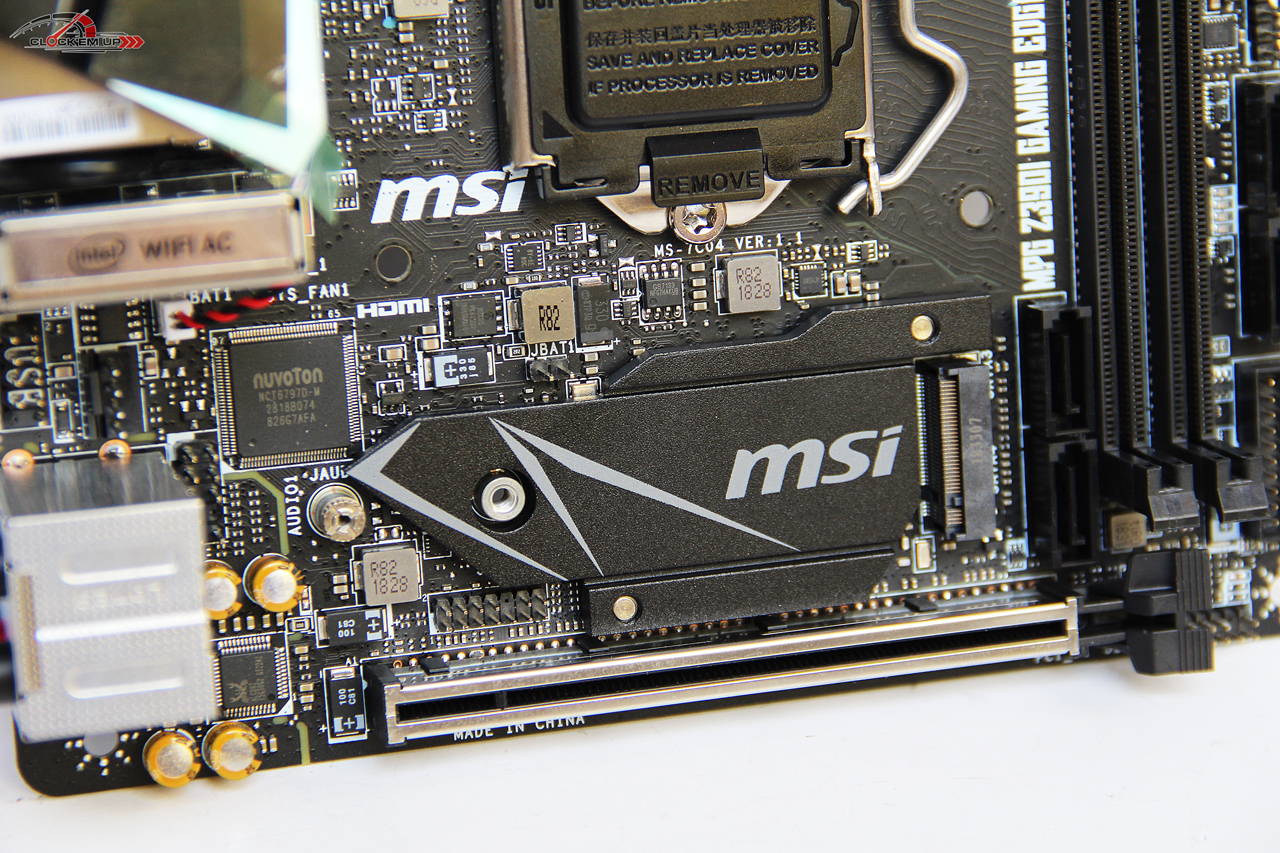

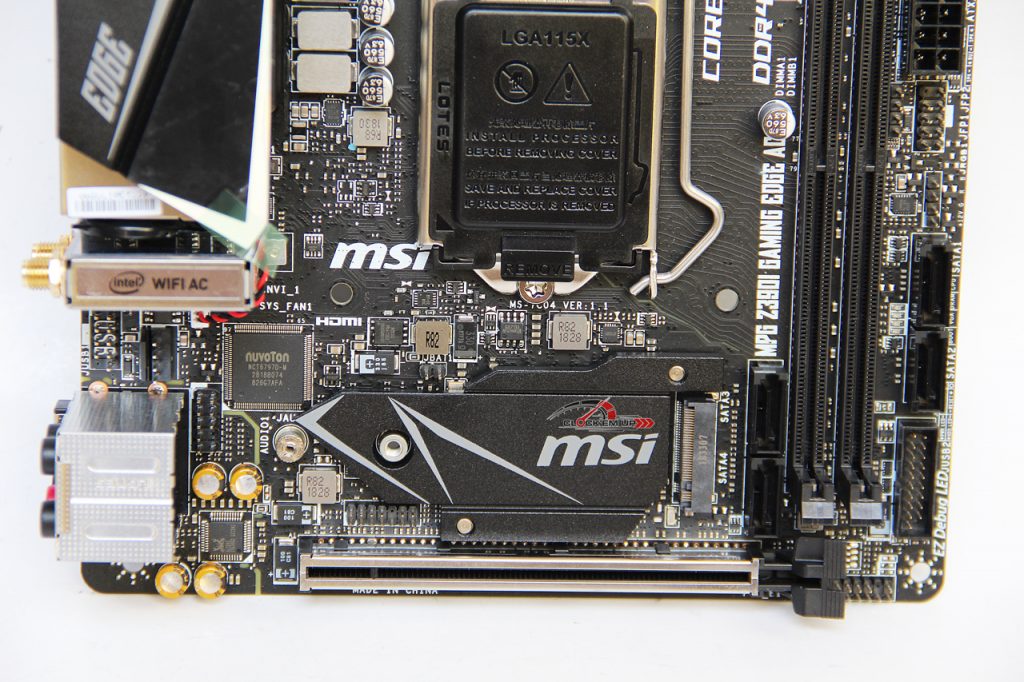

เมนบอร์ดรุ่นนี้มีช่องเสียบ PCIe3.0 x169 มาให้เพียง 1 ช่องเท่านั้น เนื่องด้วยข้อจำกัดขนาดของเมนบอร์ด mini-ITX นั่นเอง ส่วนช่องเสียบ M.2 PCIe3.0 x4 นั้นมีให้เสียบด้านหน้า 1 ช่อง ซึ่งจะอยู่บริเวณด้านบนของ Heatsink ระบายความร้อนของชิปเซ็ต Intel Z390 Express  ส่วนช่องเสียบ M.2 อีก 1 ช่องจะอยู่ด้านหลังของเมนบอร์ดครับ

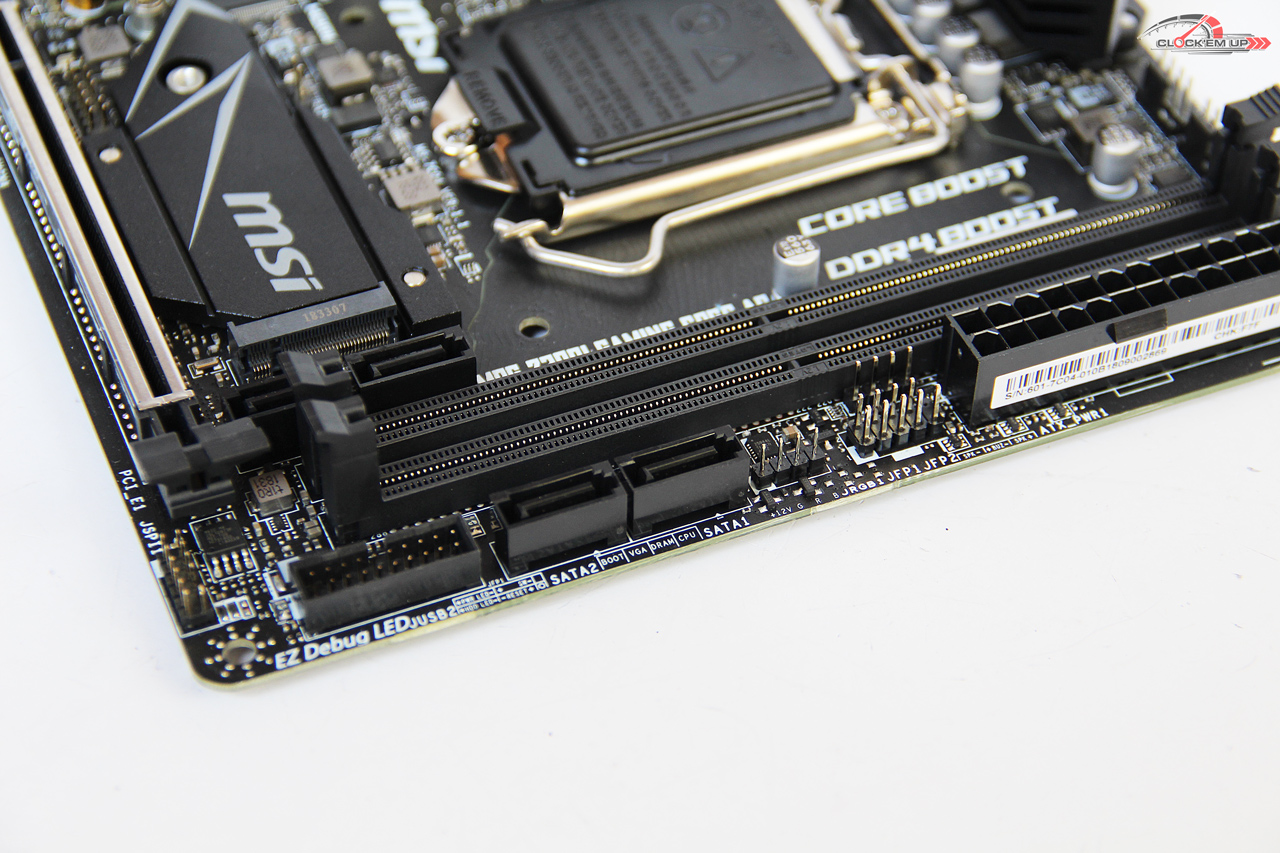

ส่วนช่องเสียบ SATA3.0 6Gb/s นั้นก็มีทั้งหมด 4 ช่องที่รองรับการต่อใช้งานแบบ RAID 0, 1, 5 และ 10 ส่วน M.2 นั้นก็รองรับ RAID 0 และ RAID 1 M.2 ด้วยเช่นกันครับ

Storage Support :

Intel® Z390 Chipset

  • 4 x SATA 6Gb/s ports1
  • 2 x M.2 slot (Key M)1
    • M2_1 supports up to PCIe 3.0 x4 and SATA 6Gb/s, 2260/ 2280 storage devices
    • M2_2 supports up to PCIe 3.0 x4, 2260/ 2280 storage devices
    • Intel® Optane™ Memory Ready2
  • The SATA2 will be unavailable when installing M.2 SATA device into M2_1 slot.*
  • Before using Intel® Optane™ memory modules, please ensure that you have updated the drivers and BIOS to the latest version from MSI website*

RAID Support :

  • Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
  • Supports RAID 0, RAID 1 for M.2 PCIe storage devices

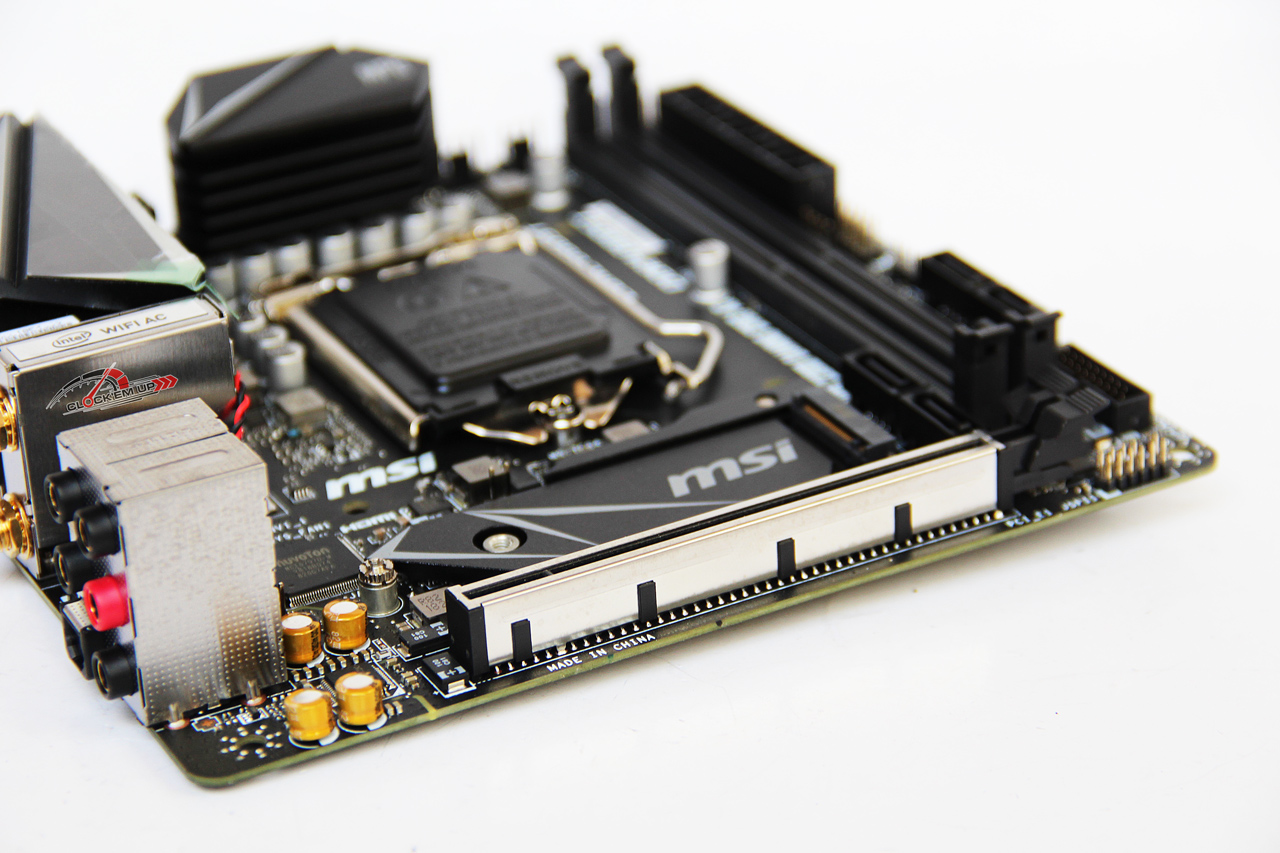

เสริมความแข็งแรงให้กับช่องเสียบ PCIE3.0 x16 ด้วย PCI-E Steel Armor

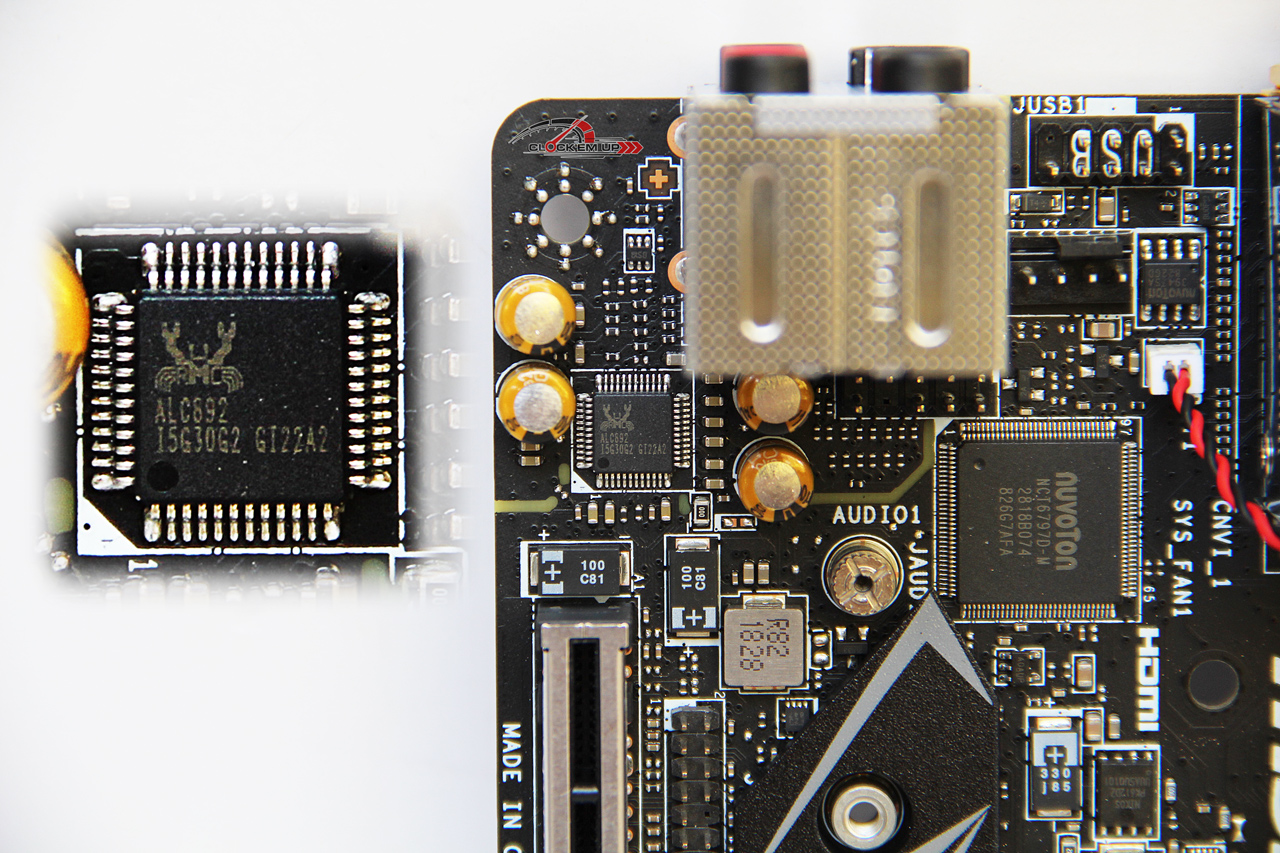

ระบบเสียงนั้นเลือกใช้ของ Realtek ALC 892 Audio Codec

Audio :

  • Realtek® ALC892 Codec
  • 7.1-Channel High Definition Audio
  • Supports S/PDIF output

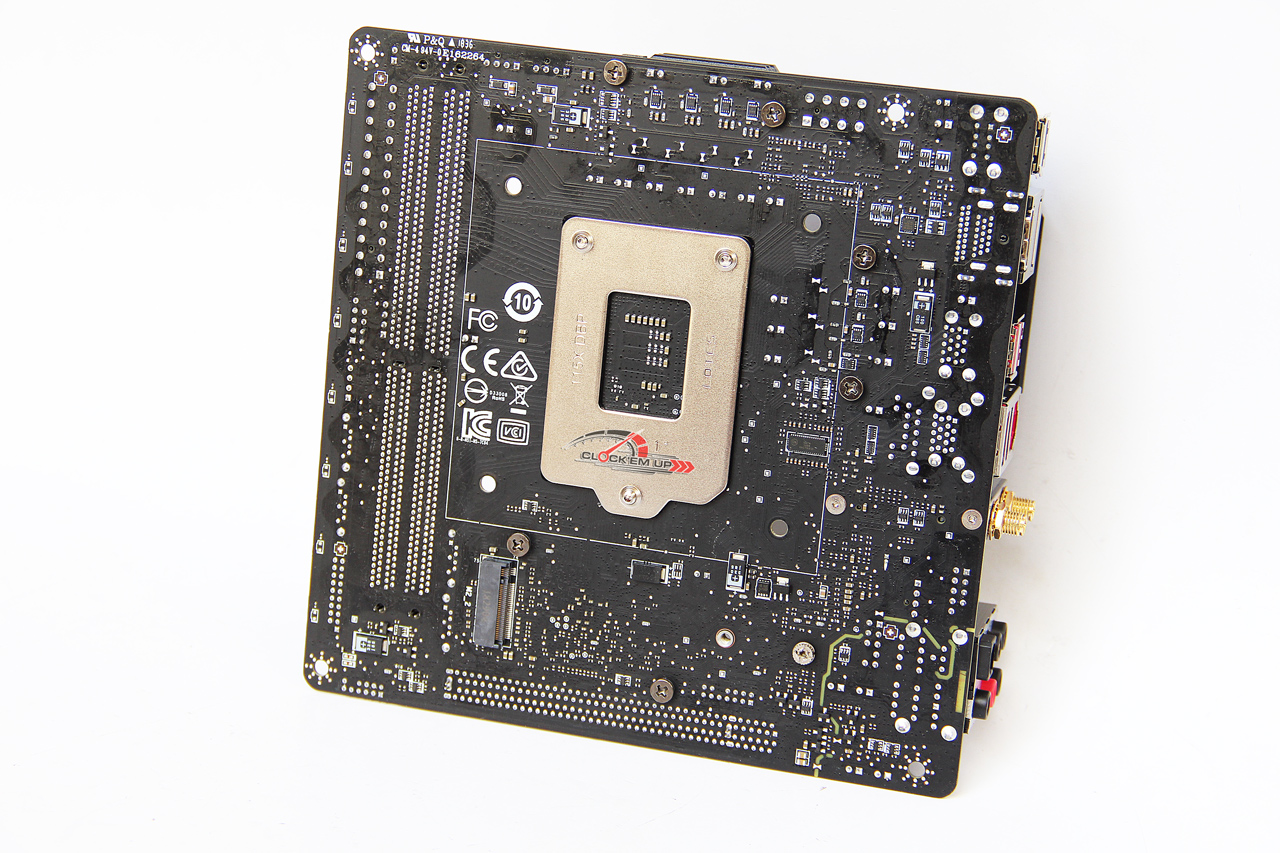

บริเวณด้านหลังของตัวเมนบอร์ดนั้นเราจะเห็น M.2 Socket อยู่บริเวณด้านหลังอีก 1 จุดครับ

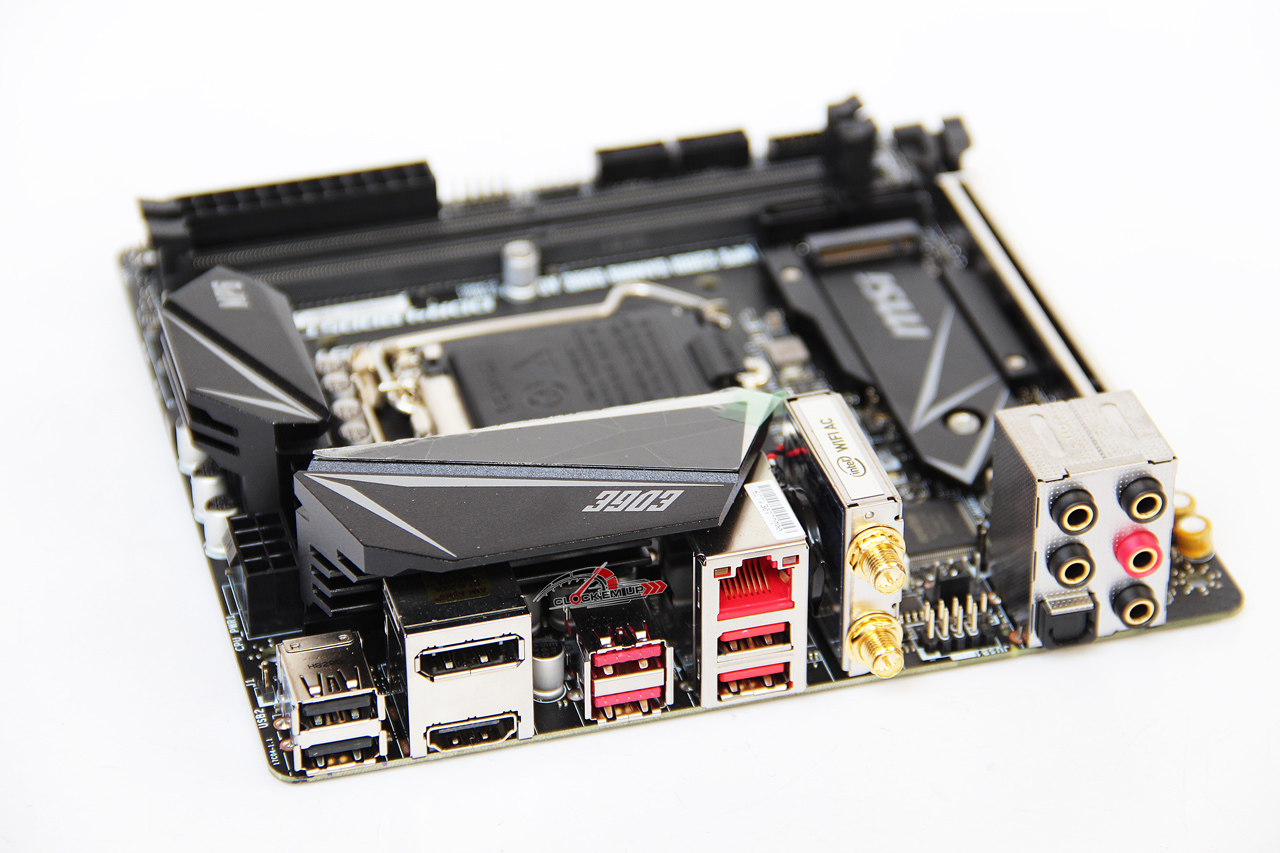

บริเวณด้านหลังของ Back I/O Panel

  • DisplayPort
  • LAN
  • HD Audio Connectors
  • USB 2.0
  • HDMI
  • USB 3.1 Gen1
  • USB 3.1 Gen2
  • Wireless / Bluetooth
  • Optical S/PDIF out

LAN Port :

  • 1 x Realtek® 8111H Gigabit LAN controller

WIFI & BLUETOOTH :

  • Supports 802.11 a/b/g/n/ac, MU-MIMO Rx, 2.4GHz/ 5GHz up to 433 Mbps
  • Supports Bluetooth® 2.1, 2.1+EDR, 3.0, 4.0, 5

USB Ports :

Intel® Z390 Chipset

  • 2 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Type-A ports on the back panel
  • 4 x USB 3.1 Gen1 (SuperSpeed USB) ports (2 Type-A ports on the back panel, 2 ports available through the internal USB 3.1 connector)
  • 4 x USB 2.0 (High-speed USB) ports (2 Type-A ports on the back panel, 2 ports available through the internal USB 2.0 connector)

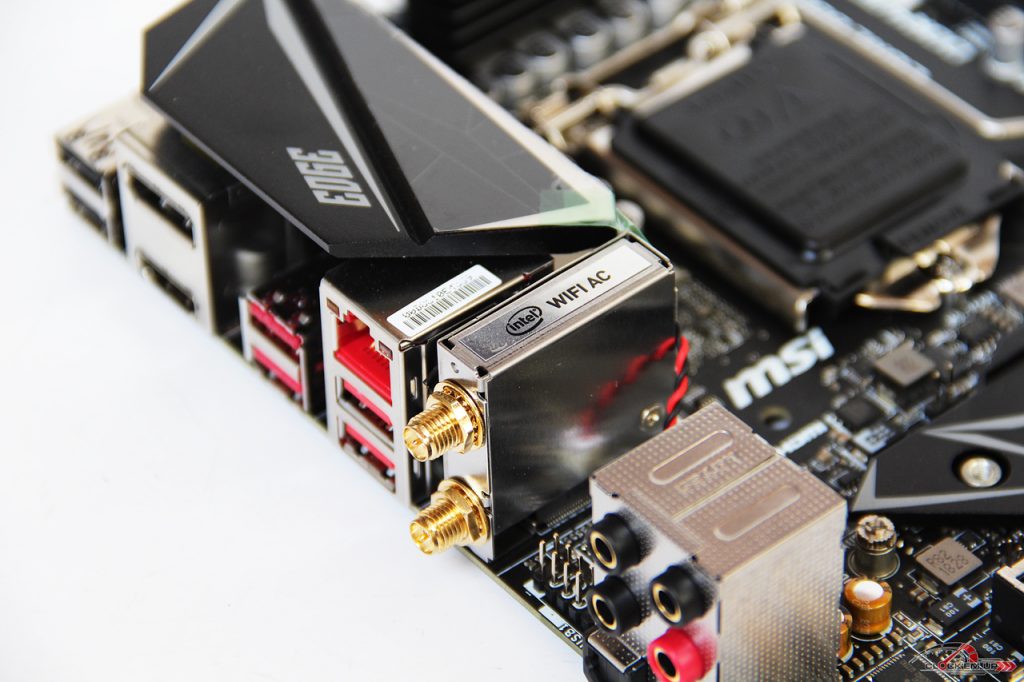

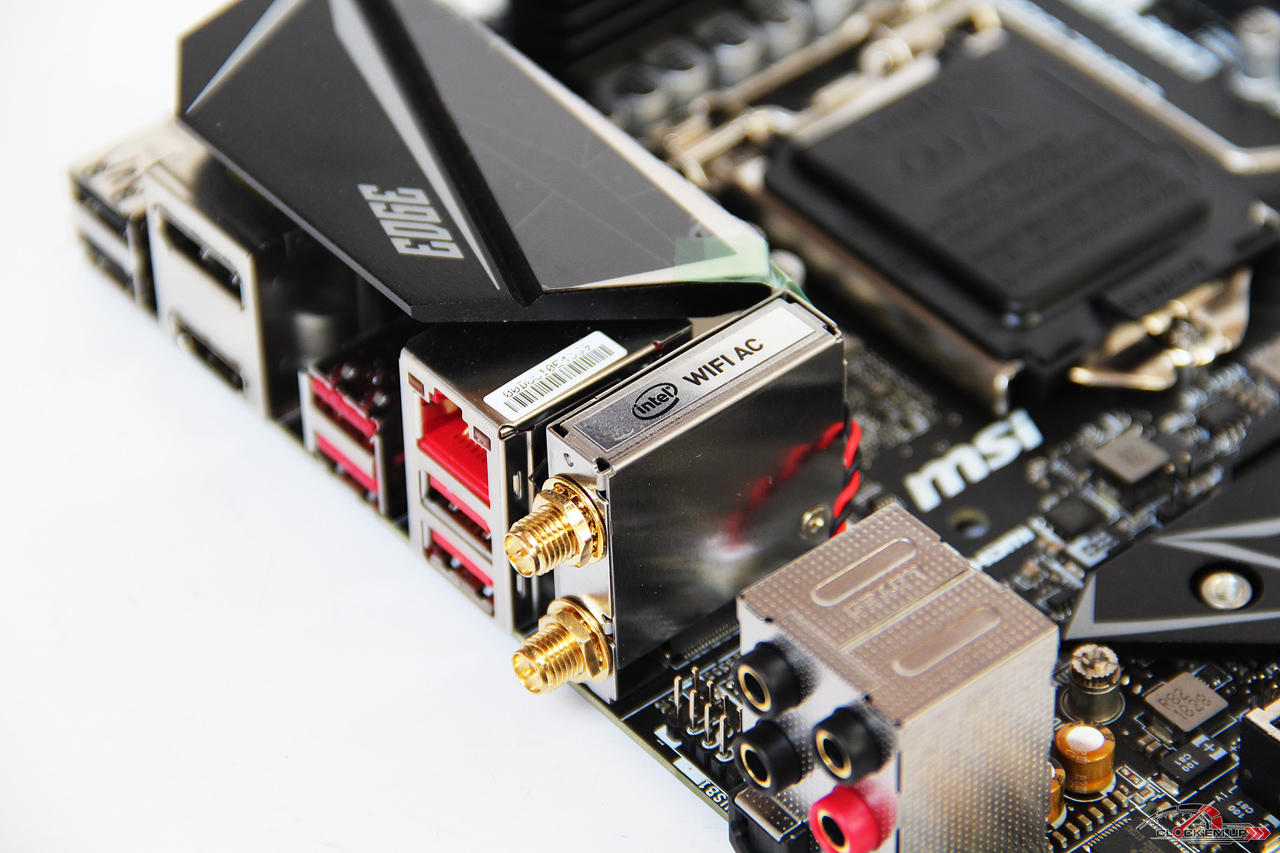

บริเวณจุดต่อเสารับ/ส่งสัญญาณ WiFi AC 2.4/5Ghz (MU-MIMO Support)

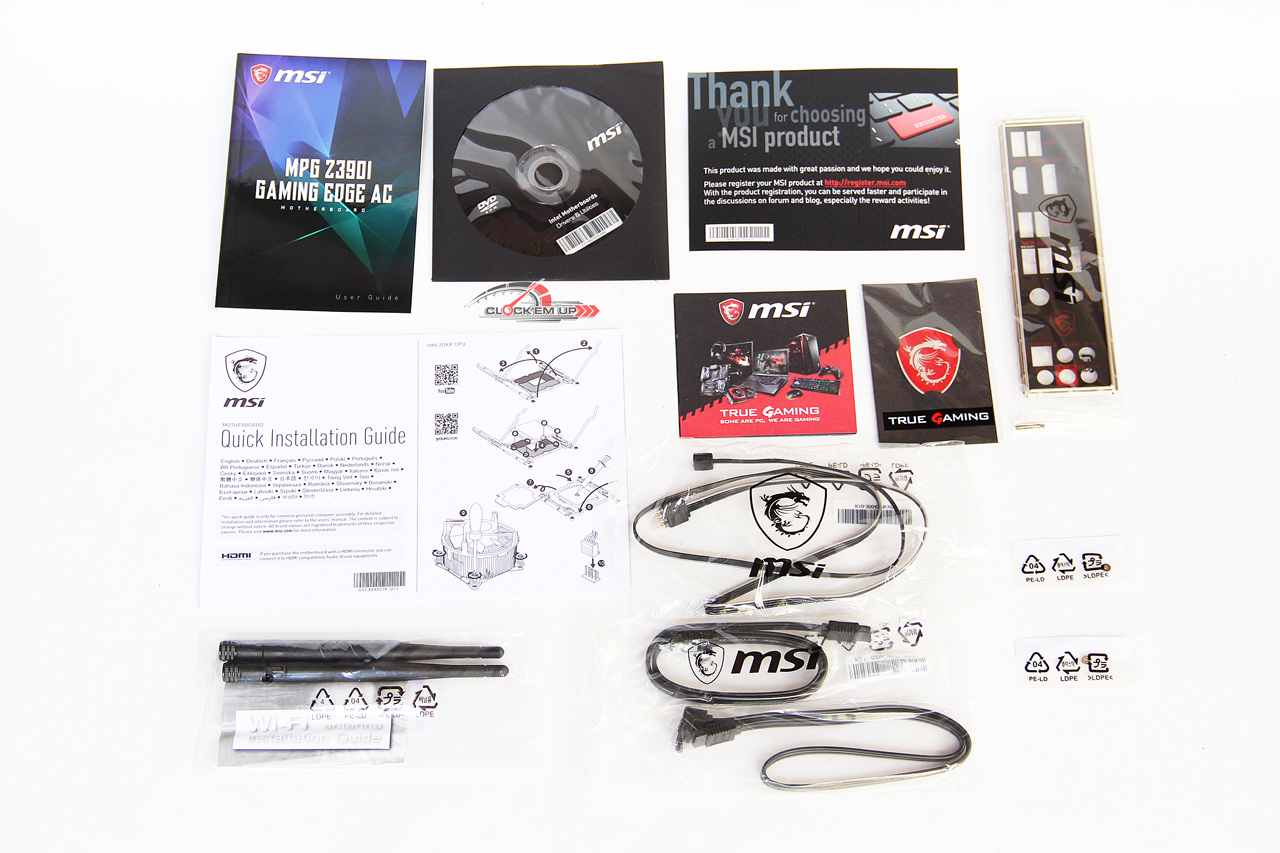

อุปกรณ์ Bundle ต่างๆ ที่แถมมาให้กล่องของเมนบอร์ดครับ
