รีวิว ASUS ROG STRIX Z490-G GAMING WiFi Motherboard

Audigy 12217 Views

     สวัสดีครับ วันนี้นาย Audigy มีรีวิวเมนบอร์ดชิปเซต Intel Z490 จากทางสำนัก ROG มาให้เพื่อนๆ ได้พิจารณากันอีกหนึ่งรุ่น นั่นคือ ROG STRIX Z490-G GAMING WIFI ซึ่งน่าจะเหมาะกับกลุ่ใผู้ใช้งานที่ชอบเมนบอร์ดขนาดเล็ก Micro ATX อย่างแน่นอน  ดังนั้นวันนี้เรามาชมรีวิวกันว่าเจ้า STRIX Z490G-GAMING WIFI ตัวนี้กันครับว่ามีอะไรน่าสนใจ และความสามารถในการ Overclock CPU และ Memory DDR4 นั้นจะทำได้ดีแค่ไหนนั้น ไปชมพร้อมๆ กันเลยครับ…

ROG STRIX Z490-G GAMING WiFi

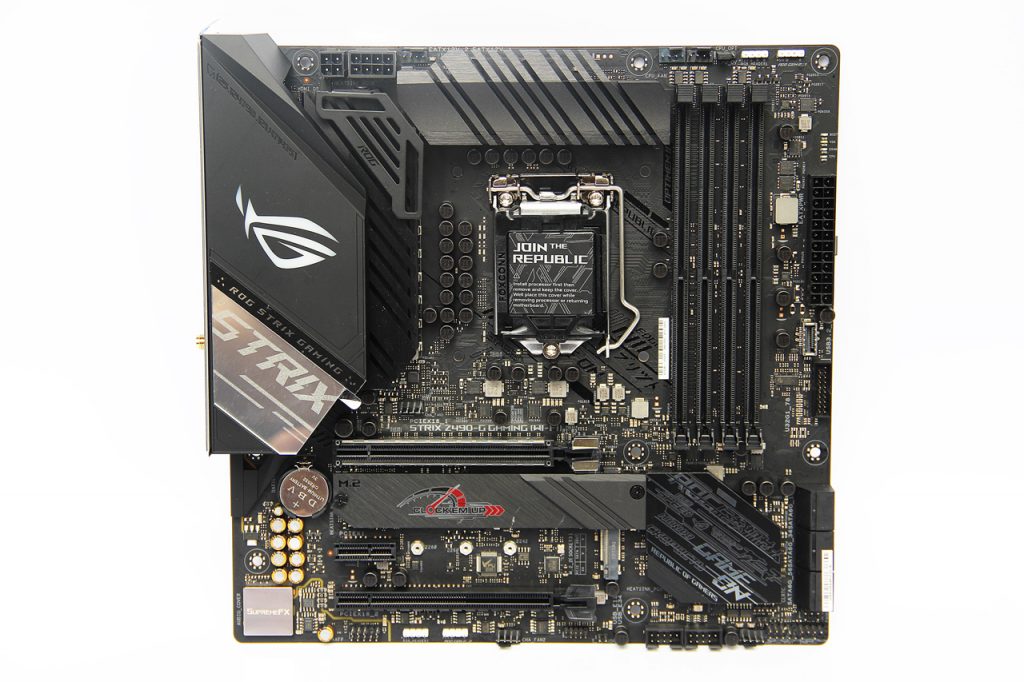

เมนบอร์ดรุ่นนี้ออกแบบมาในขนาดมาตราฐาน Micro-ATX มาพร้อมกับลวดลาย ROG โฉมใหม่ สวยงามมากเลยทีเดียว โดยบริเวณ Back I/O Cover มีไฟ AURA RGB สว่างสวยงามครับ

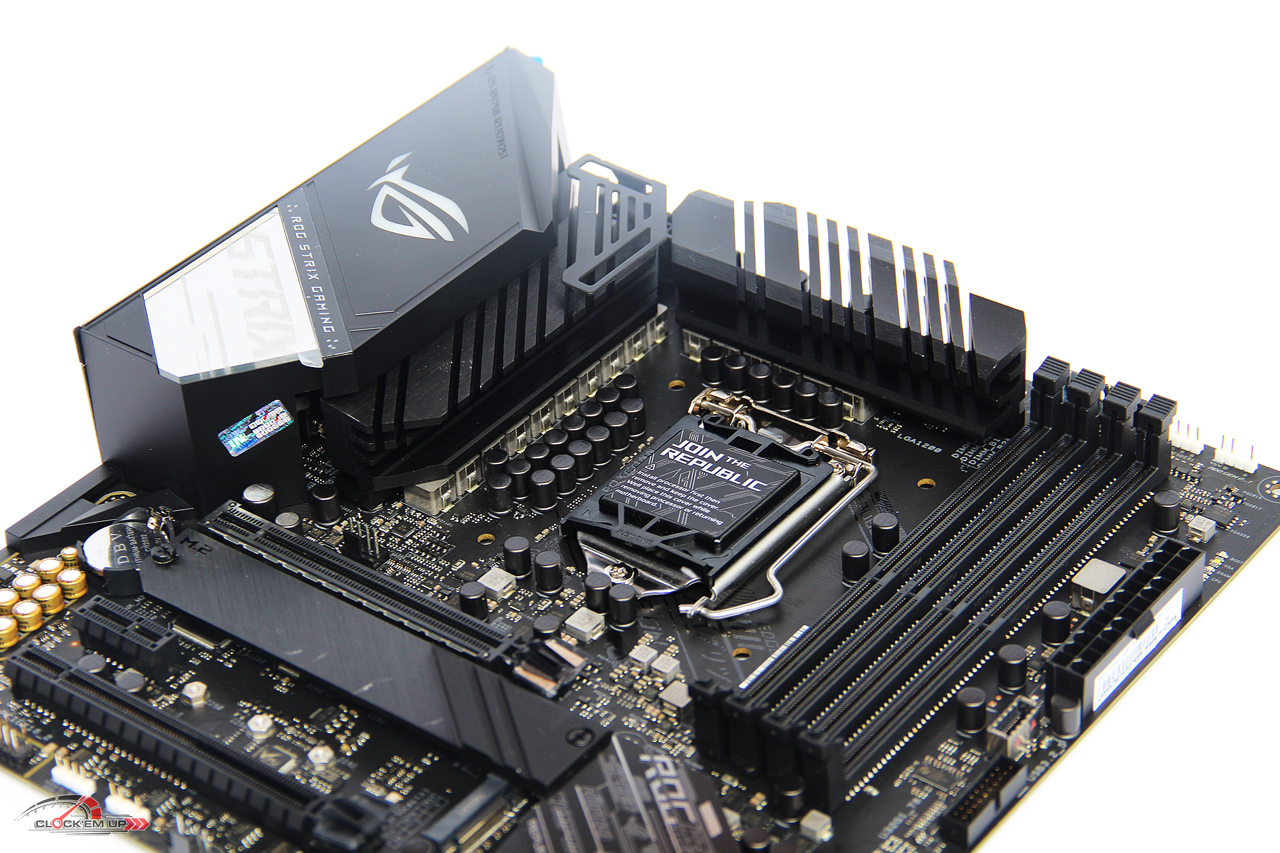

     ออกแบบมาให้รองรับการต่อใช้งานร่วมกับ CPU Intel Socket LGA-1200 10th GEN 14nm. ได้ทุกรุ่นครับ  ส่วนการออกแบบของภาคจ่ายไฟ VRM นั้นทาง ASUS ได้ออกแบบให้เมนบอร์ดรุ่นนี้มาแบบ 12+2 Phase ควบคุมด้วยระบบอัจฉริยะ Extreme Engine Digi+ VRM ที่มาพร้อมกับ Mosfet แบบ Single package ที่รวมเอาทั้ง Low-Side, High Side และ Driver ไว้ใน Package เดียวกัน โดยเลือกใช้ของ ON-semi รหัส NCP302045 [High Current DC-DC] สามารถจ่ายกระแสไฟได้เฉลี่ย 45A และสามารถ Peak สูงสุดได้ 75A  ส่วน CAP นั้นจะเป็นแบบ 5K Black Metallic Cap จะต่างจากในตระกูล ROG MAXIMUS Series รุ่นใหญ่จะใช้แบบ 10K ซึ่งจะทนทานกว่านั่นเอง… และสำหรับ Choke นั้นยังควงเป็นแบบเดิม MicroFine Alloy Choke

CPU Support :

  • Intel® Socket 1200 for 10th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
  • Supports Intel® 14 nm CPU
  • Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**
  • * Refer to www.asus.com for CPU support list
  • **Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.

Extreme Engine Digi+ [VRM]

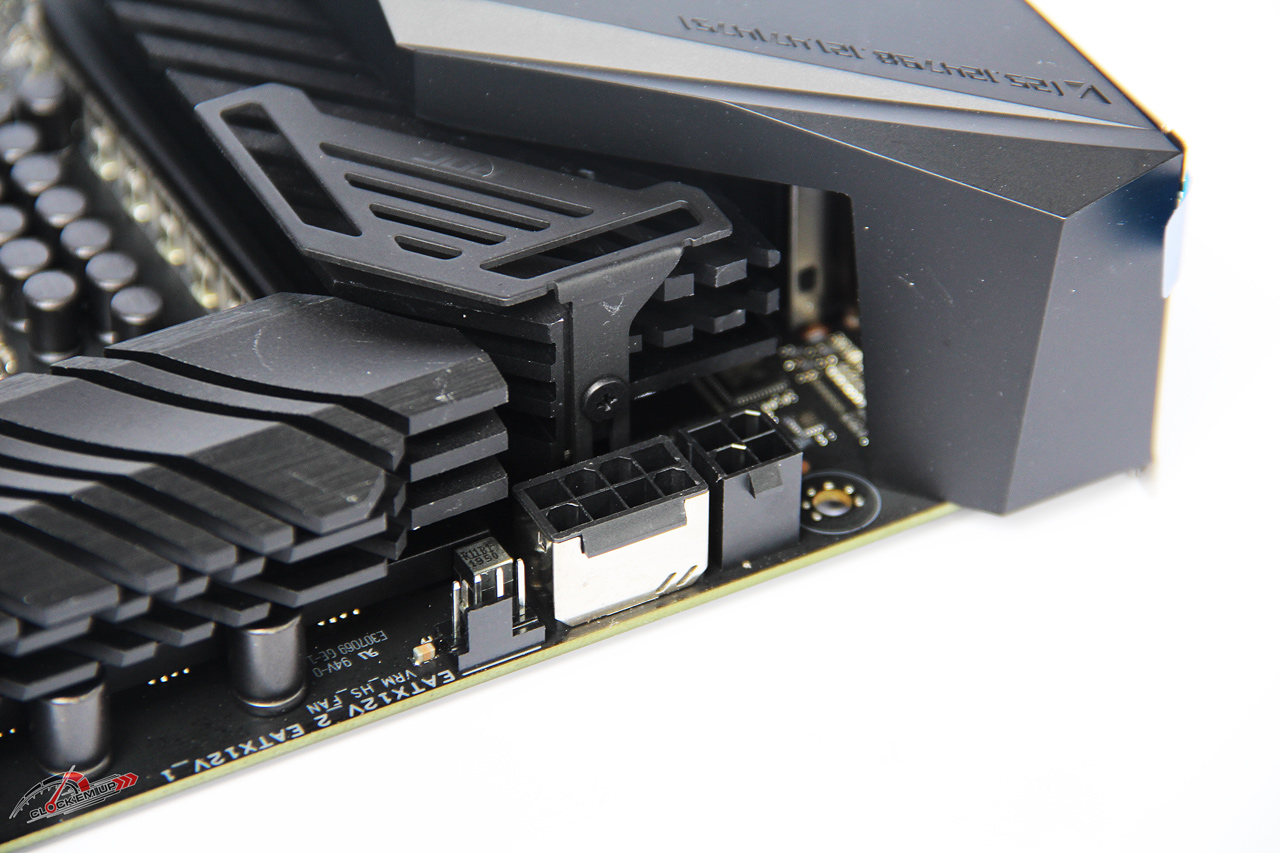

เทคโนโลยี Procool II ช่วยให้ช่องเสียบไฟเลี้ยง +12V 8 Pin มีความแข็งแรงและมี Pin นำไฟฟ้าที่แข็งแรงมากขึ้น โดยเมนบอร์ดรุ่นนี้ให้จุดต่อไฟเลี้ยง CPU มาแบบ +12V 8+4 Pin อย่างละชุดครับ

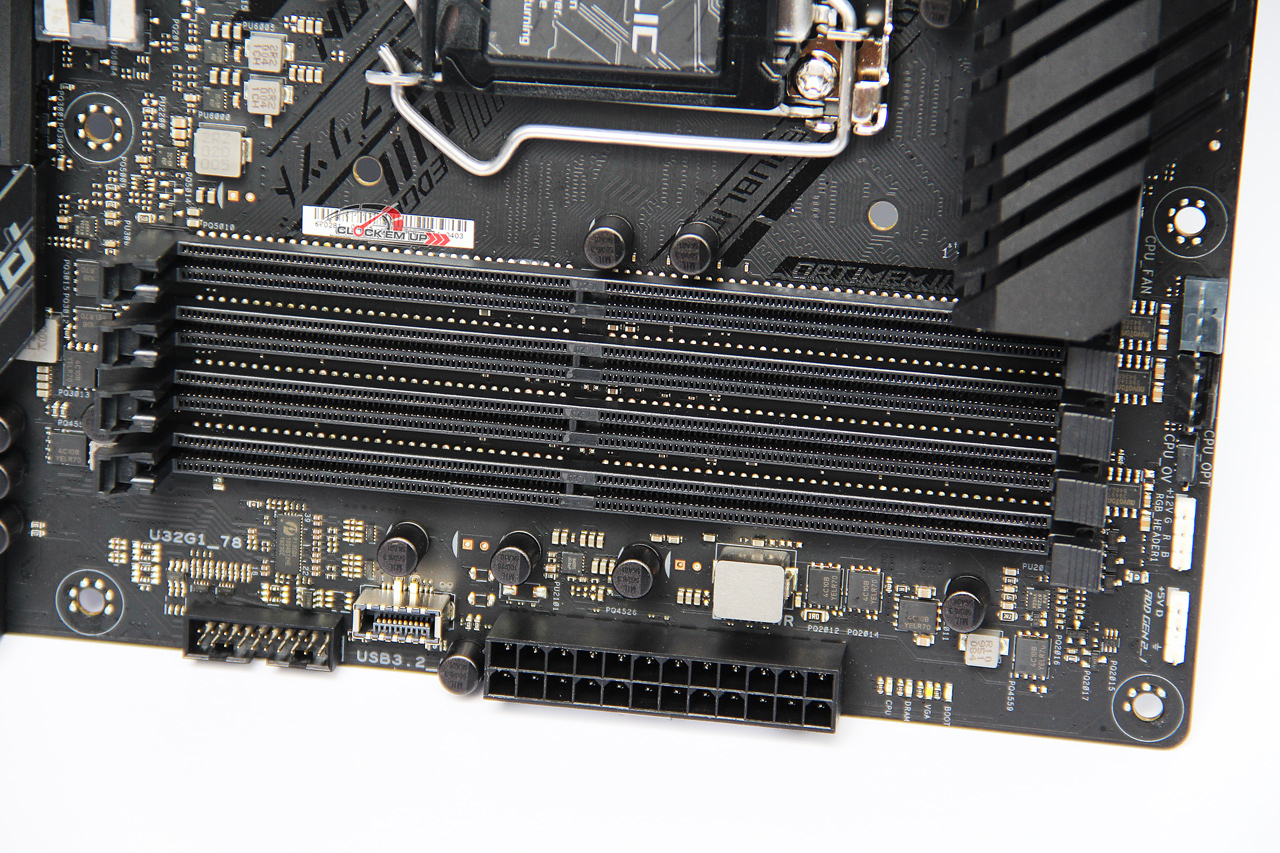

รองรับการต่อใช้งานรว่มกับแรม DDR4 แบบ Dual Channel จำนวน 4xDIMM ได้ตั้งแต่ความเร็วพื้นฐาน DDR4-2133 ไปจนถึง DDR4-4600+ (OC) ส่วนความจุสูงสุดได้รับได้ 128GB Max, รองรับ Intel XMP Profile 2.0

Memory Support :

  • 4 x DIMM, Max. 128GB, DDR4 4800(O.C.)/4600(O.C)/4500(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
  • Dual Channel Memory Architecture
  • Supports Intel® Extreme Memory Profile (XMP)
  • OptiMem II
  • * 10th Gen Intel® Core™i9/i7 CPUs support 2933/2800/2666/2400/2133 natively, Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).

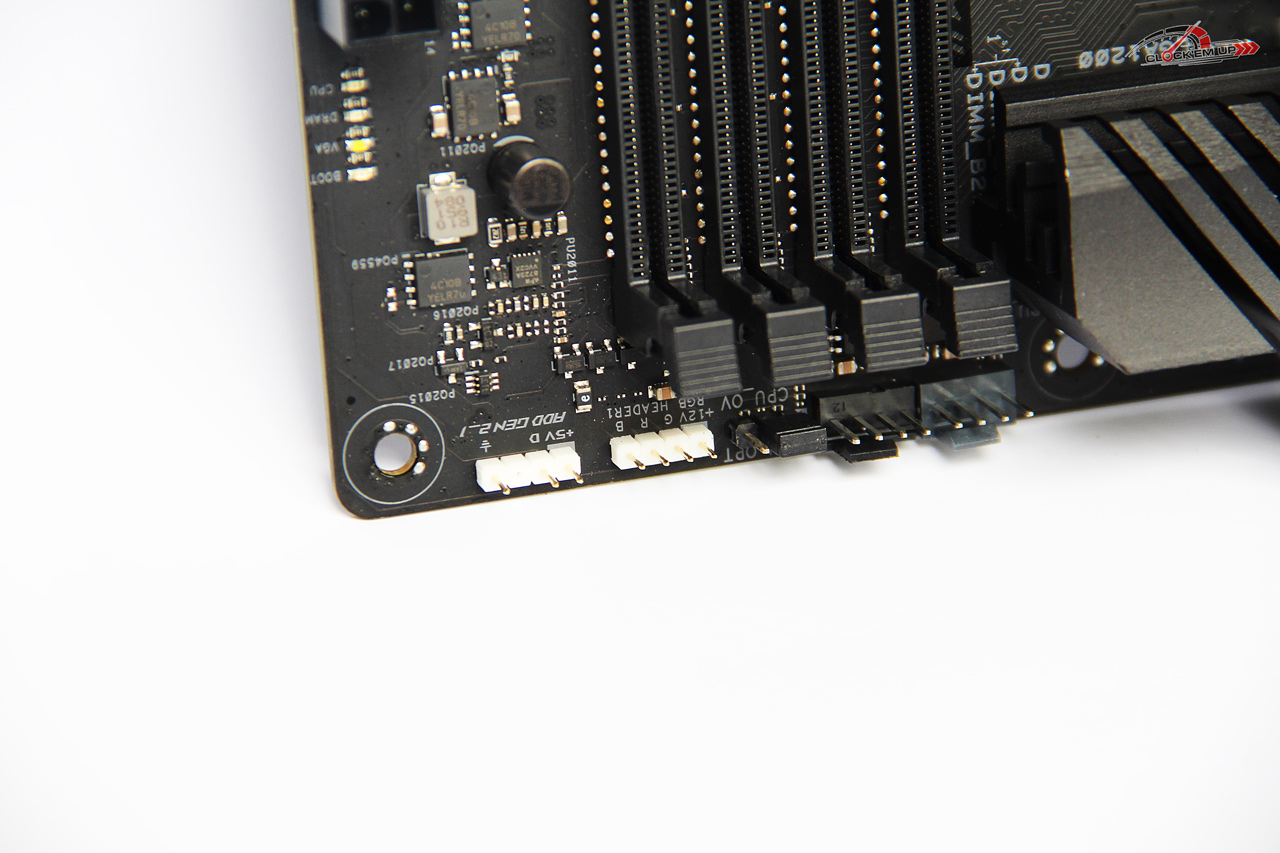

     บริเวณด้านบน Slot แรมนั้นเราจะสังเกตุได้ว่ามีจุดเสียบสาย RGB Strip อยู่บริเวณนี้ 2 ชนิดด้วยกัน โดยให้มาอย่างละช่องได้แก่ช่องเสียบแบบ 12V RGB 4-Pin Header และแบบ 5V ARGB 3-Pin ส่วนตัว Jumper ใกล้ๆ กันนั้นเอาไว้สำหรับผู้ที่ต้องการ Overclock CPU แบบหนักๆ เขามี Jumper ให้คุณสับเพื่อเพิ่มแรงดันไฟเลี้ยงสูงขึ้นจากเดิมใน BIOS ได้ครับ เรียกว่า CPU OV หรือ Over Voltage นั่นเอง  ถ้าไม่จำเป็นก็ไม่ต้องไปสับเล่นนะครับ โดยถ้าเราสับใช้งานแล้วใน BIOS จะแจ้งสถาณะอีกทีว่าเปิด/ปิดการทำงานนี้อยู่หรือไม่

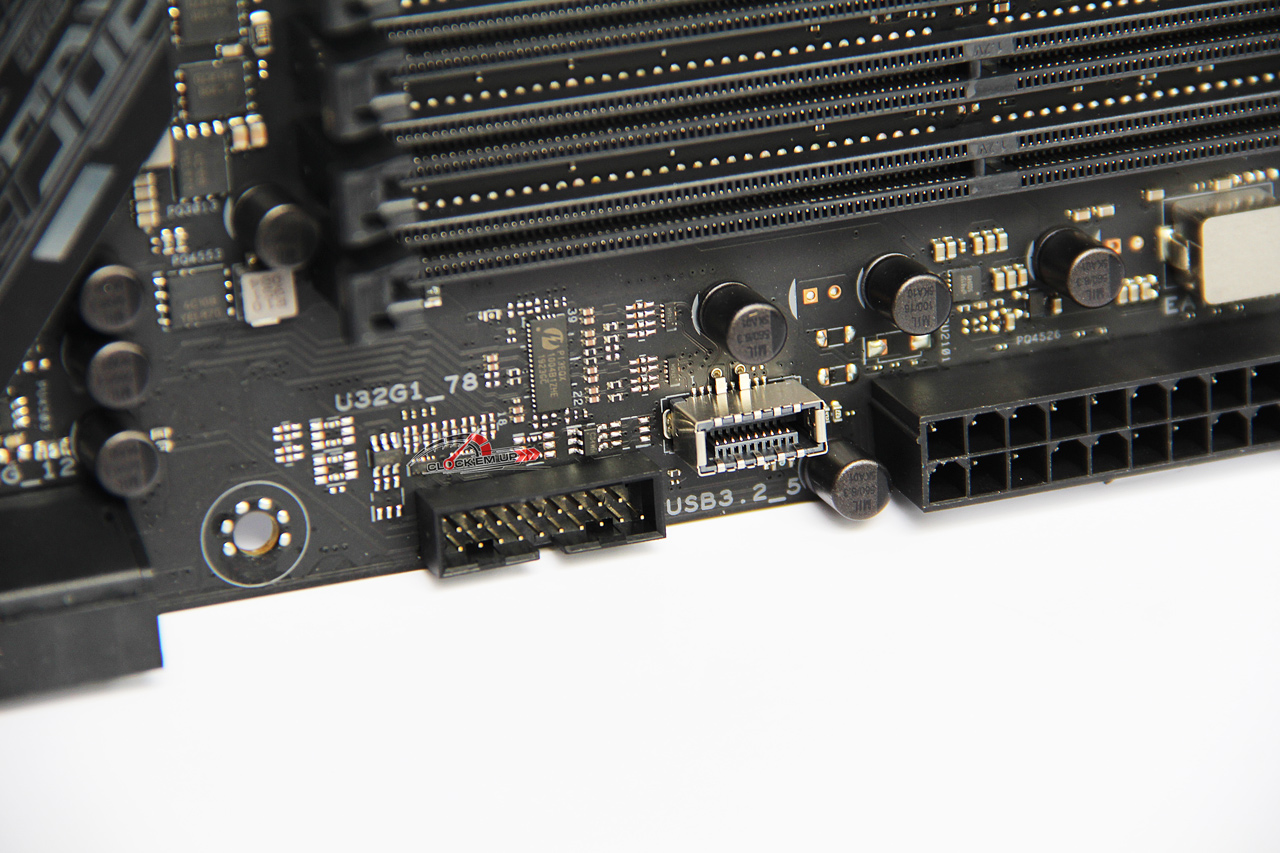

บริเวณช่องเสียบ USB3.2 Type-C Front Panel และ UBS3.2 Panel แบบธรรมดาครับ มีให้บริเวณกลางเมนบอร์ดอย่างละชุด

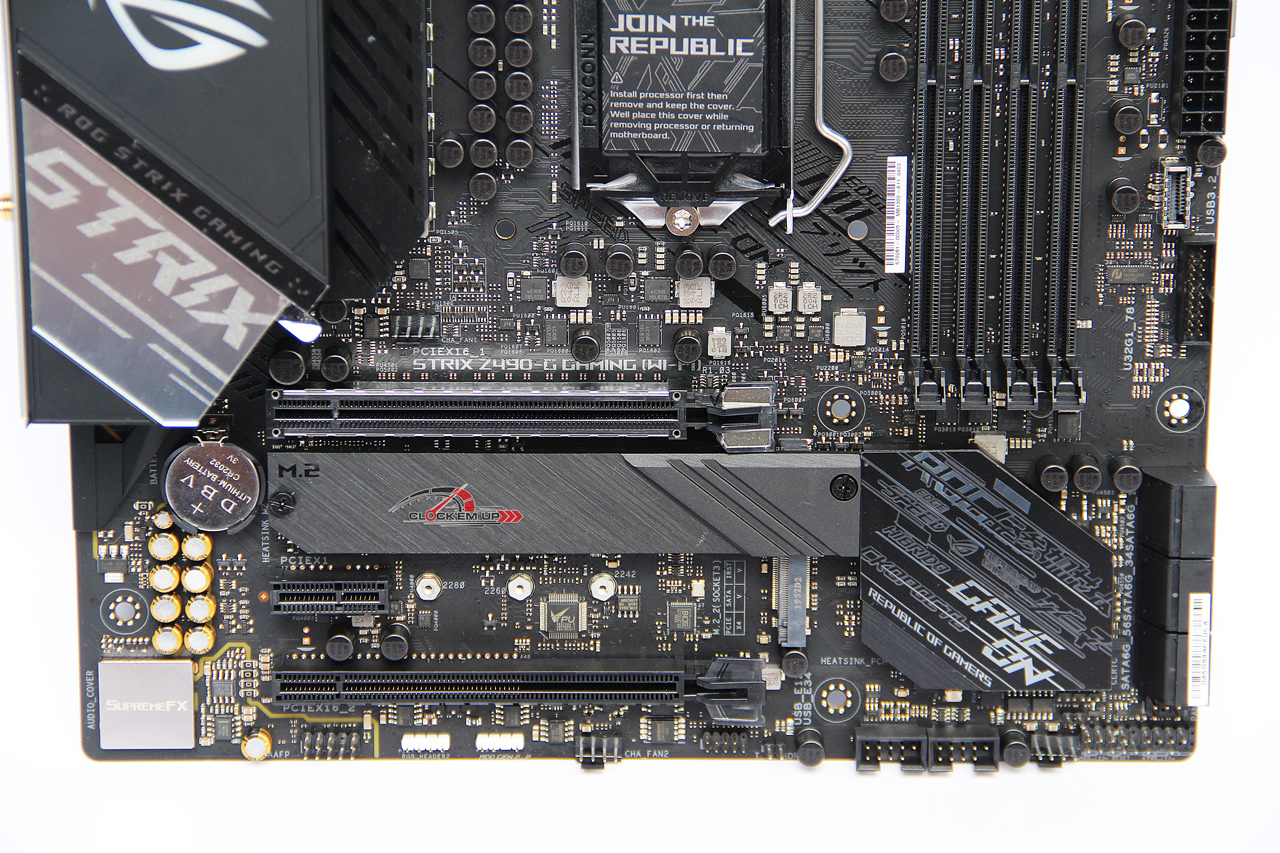

บริเวณช่องเสียบ PCIe3.0 ทั้งหมดนั้นมีแบบ PCIe3.0 x16 จำนวน 2 ช่อง รองรับการต่อใช้งานแบบ Multi-GPU CrossfireX 2-Way ได้เท่านั้น ไม่สามารถต่อ SLI ได้นะครับ การทำงานแบบ Multi-GPU นั้นช่องเสียบ PCIe3.0 จะทำงานที่ x16+x4 และสำหรับช่องเสียบ PCIe3.0 x1 นั้นมีมาให้อีก 1 ช่องครับ

Expansion Slot :

Intel® 10th Gen Processors

  • 1 x PCIe 3.0 x16 (x16 mode) *1

Intel® Z490 Chipset

  • 1 x PCIe 3.0 x16 (max at x4 mode) *2
  • 1 x PCIe 3.0 x1

Multi-GPU Support :

  • Supports AMD 2-Way CrossFireX Technology

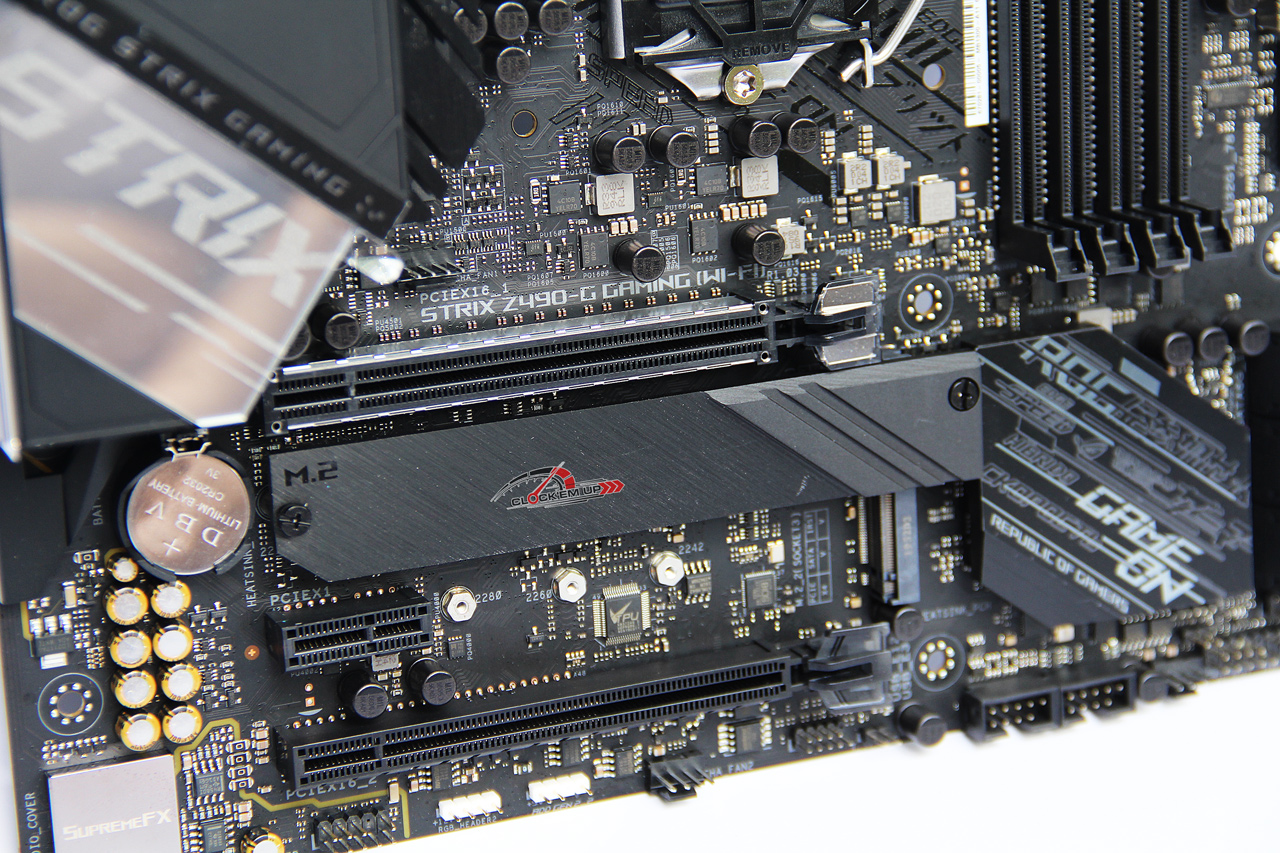

     M.2 บนเมนบอร์ดรุ่นนี้จะมีมาให้ทั้งหมด 2 ช่องครับ โดยช่องแรกจะมาพร้อมกับ M.2 Cooling สามารถติดตั้ง M.2 PCIe3.0 x4 ขนาด 22110 ได้สูงสุดครับ รองรับได้เพียง M.2 PCIe NVMe ได้เท่านั้นนะครับ  โดยถ้าต้องการใช้ M.2 SATA นั้นแนะนำให้เสียบช่องล่างครับ สามารถรับได้แบบ M.2 PCIe3.0 x4 ขนาด 2280 ได้ทั้งแบบ SATA และ PCIe 3.0 x4 SSD

Storage Support :

  • Total supports 2 x M.2 slots and 6 x SATA 6Gb/s ports

Intel® Z490 Chipset :

  • 1 x M.2_1 socket 3, with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
  • 1 x M.2_2 socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)*3
  • 6 x SATA 6Gb/s port(s)
  • Support Raid 0, 1, 5, 10
  • Intel® Optane™ Memory Ready
