ASUS ROG STRIX Z390-I GAMING Motherboard Review

Live แนะนำการ Overclock เมนบอร์ด ROG STRIX Z390-I GAMING @ Clock’EM UP Channel



     สวัสดีครับ วันนี้เรามาชมรีวิวเมนบอร์ด ROG STRIX Z390-I GAMING ตัวนี้กันต่อเลยละกันครับ หลังจากวันก่อยผมได้ Live แนะนำการ Overclock ในส่วนของ CPU และ Memory DDR4 ในระดับความเร็ว 4700Mhz+ กันไปแล้ว ซึ่งก็น่าจะสร้างความประทับใจให้กับสาวก ROG ที่ชอบเมนบอร์ดตัวเล็กอย่าง Mini-ITX อยู่มิใช่น้อย….  เอาล่ะครับวันนี้ก็จะเป็นการนำเสนอในส่วนของรีวิวแนะนำตัวเมนบอร์ด และก็ผลการทดสอบพร้อมค่า Overclock Config ของเมนบอร์ดตัวนี้ เพื่อเป็นแนวทางการปรับแต่งสำหรับเพื่อนๆ ที่สนใจด้านการ Overclock แรมเป็นพิเศษ…. ไปชมรายละเอียดของตัวเมนบอร์ดก่อนเลยครับว่ามีอะไรน่าสนใจบ้าง ^^”

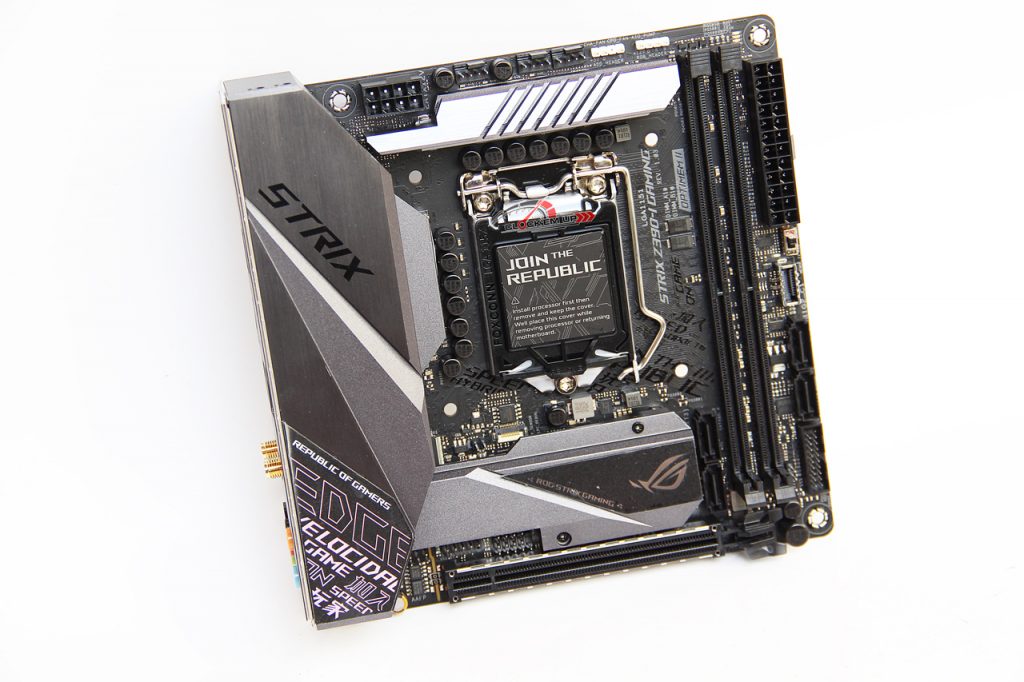

     นี่คือ ROG STRIX Z390-I GAMING เมนบอร์ดขนาดมาตราฐาน mini-ITX Platform ออกแบบมาสำหรับกลุ่มเกมมิ่งที่ชอบเมนบอร์ดและ Case ขนาดเล็กโดยเฉพาะ   และที่สำคัญเลยคือเมนบอร์ดรุ่นนี้ ไม่ได้แค่ออกมาให้เล็กเพียงอย่างเดียว แต่เป็นการย่อส่วนของเมนบอร์ดขนาดใหญ่มาลงสู่เมนบอร์ดขนาด ITX แบบจัดเต็ม โดยเฉพาะภาคจ่ายไฟนั้น บอกได้เลยว่าไม่ธรรมดา….





เมนบอร์ดรุ่นนี้ใช้ Socketl Intel LGA-1151 สามารถใส่ได้กับ CPU Gen8 และ Gen9 รุ่นใหม่ (Coffeelake 14nm.) ได้ทุกรุ่นทุกโมเดล ก็ยังถือว่าโชคดีนะครับสำหรับสาวก Intel ที่ยังสามารถเอา CPU Gen.8 มาใส่กับบอร์ดใหม่ในชิปเซ็ต Intel 390 Series นี้ได้ และยังสามารถเอา CPU Gen.9 กลับไปใส่กับเมนบอร์ด Intel 300 Series ได้ด้วยเช่นกัน…

CPU Support :

• Intel® Socket 1151 9th / 8th Gen Intel^® Core™, Pentium^® Gold and Celeron^® Processors
• Supports Intel® 14 nm CPU
• Supports Intel® Turbo Boost Technology 2.0
• The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.



     เมนบอร์ดรุ่นนี้มาภาคจ่ายไฟขนาดใหญ่ไม่ธรรมดา ซึ่งให้มาถึง 8 Phase แบบ Single Package เทียบเท่ากับเมนบอร์ดใบใหญ่เลยก็ว่าได้ ส่วน Heatsink ระบายความร้อนนั้นก็เป็นอลูมิเนียมขนาดใหญ่ทั้งในฝั่งของทางด้าน Cover Back I/O ที่ทำจะอลูมิเนียมทั้งชิ้น ใช้เป็นได้ทั้ง Heatsink ระบายความร้อน Mosfet และ Cover Back I/O ไปในตัว ส่วน Heatsink Mosfet อีกหนึ่งชุดด้านบนนั้นทำแยกชิ้นกันอีกหนึ่งชุด





แกะใส้ในดูกันเลยดีกว่าครับ ว่าด้านใต้ Heatsink นั้นมีอะไรบ้าง…



แทบไม่เชื่อกับสายตาว่าครั้งนี้เมนบอร์ดขนาด ITX จะยัดภาคจ่ายไฟขนาด 8 Phase มาให้บนบอร์ด พร้อมรบกับ CPU Core i9-9900K 8C/16T ได้แบบชิวๆ เลยครับ



     สำหรับจุดเด่นของภาคจ่ายไฟของเมนบอร์ดรุ่นนี้เลยก็คือเลือกใช้ Mosfet คุณภาพสูงแบบ Single Package จากค่าย DrMOS Power Stages ปรับแต่งมาพิเศาเพื่อรองรับ CPU Gen.9 โดยเฉพาะเลยล่ะครับ เพราะว่า CPU ในรุ่น Core i9-9900K นั้นเป็น CPU ตัวแรกบน Mainstream Paltform ของ Intel ที่เป็นแบบ 8Core / 16Thread ตัวแรกของ Socket LGA-1151 ดังนั้นภาคจ่ายไฟก็ควรทำใหม่ให้สามารถจ่ายกระแสได้เยอะขึ้นด้วย…  ส่วนจุดต่อไฟเลี้ยง CPU นั้นก็จะเป็นแบบ 12V 8Pin



ภาพหน้าตรงของเมนบอร์ดอีกหนึ่งรูปตอนถอด Heatsink ภาคจ่ายไฟออกของ ROG STRIX Z390-I GAMING ครับ



Heatsink ระบายความร้อนนั้นออกแบบมาอย่างดีครับ และที่เห็นเพิ่มเติมมาเลยก็คือ นอกจากจะติดตั้ง Thermal pad มาให้สำหรับ Mosfet แล้ว ครั้งนี้ทาง ASUS ได้ให้สำคัญกับความร้อนของตัว Choke ด้วยการติดตั้ง Thermal pad มาให้ด้วยเช่นกัน สรุปแล้ว Heatsink ภาคจ่ายไฟสามารถระบายความร้อนได้ทั้งตัว Mosfet และ Choke เลยครับ แจ่มจริงไรจริง….

ลวดลาย Cyber Outlook บริเวณ Cover Back I/O ครับ ซึ่งจะเป็นแบบ Logo สะท้อนแสงสีรุ้ง ไม่มีไฟ RGB ตรงบริเวณจุดนี้  แต่ไฟ RGB จะอยู่บริเวณแถบด้านล่างบริเวณช่องเสียบไฟเลี้ยง 24-Pin ของเมนบอร์ดแทนครับ และรองรับการปรับแต่งแสงสีด้วย ASUS AURA Sync



     รองรับการต่อใช้งานร่วมกับแรม DDR4 แบบ Dual Channel จำนวน 2xDIMM โดยเมนบอร์ดรุ่นนี้ออกแบบมาให้รองรับแรมแบบ Overclock Module ได้ความเร็วสูงในระดับ DDR4-4600Mhz + (OC) กันเลยทีเดียวครับ และจากที่ลอง Overclock ดูแล้วพบว่าสามารถ Overclock ไปได้ถึงระดับ DDR4-4700Mhz กันเลยทีเดียวครับ จัดว่าไม่ธรรมดาจริงๆ สำหรับเมนบอร์ดรุ่นนี้ ส่วนความจุสูงสุดนั้นสามารถใส่ได้ 32GB Max และถ้าต่อด้วยแรมที่ออกแบบมาพิเศษอย่าง Double Capacity (DC) technology ก็สามารถใส่แรม 2 แถวได้ความจุสูงสุดรวม 64GB Max กันเลยทีเดียว (32GBx2) และเทคโนโลยีเด่นอีกอย่างหนึ่งเลยที่ขาดไม่ได้ของเมนบอร์ดรุ่นนี้คือ Optimem II ที่ช่วยให้เรา Overclock แรมได้ไกลมากขึ้นและเสถียรภาพมากขึ้นด้วยเช่นกัน

Memory Support :

• Socket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors
• 2 x DIMM, Max. 64GB, DDR4 4500(O.C)/4400(O.C)/4333(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C./3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
• Dual Channel Memory Architecture
• Supports Intel® Extreme Memory Profile (XMP)



มีช่องเสียบ Strip RGB Cable ได้สองแบบ คือ 12V RGB 4-Pin จำนวนหนึ่งช่อง และแบบ 5-V ADD_Header อีกหนึ่งช่อง  ส่วนขั่วเสียบไฟเลี้ยงพัดลมแบบ 4-Pin PWM นั้นมีให้ทั้งหมด 3 ช่องครับ



มีช่องเสียบ SATA3.0 6Gb/s ทั้งหมดจำนวน x4 ช่อง รองรับการต่อใช้งานแบบ RAID 0, 1, 5 และ 10  ส่วนช่องเสียบ USB3.1 Gen2 Frone Panel มีให้ 1 จุด และแบบ USB3.1 Gen1 อีก 1 จุดครับ  และในส่วนของ Switch ใกล้ๆ กับช่อง 24-Pin นั้นคือ MemOK II Switch ช่วยให้การ Overclock แรมนั้นสะดวกขึ้น ด้วยการ retraining แรมที่เก่งและฉลาดกว่าเดิม….



ช่องเสียบ M.2 32Gb/s PCIe3.0 x4 บนเมนบอร์ดรุ่นนี้มีทั้งหมด 2 ช่องครับ เป็นขนาด Type-2280 ทั้ง 2 ช่อง โดยจะติดตั้งอยู่บริเวณด้านหน้าที่ด้านบนของชิป Z390 PCH จำนวน 1 ตัวพร้อมกับ M.2 Cooler และรองรับการต่อใช้งานร่วมกับ Intel Optane Memory



ตัว M.2 Cooler นั้นมาพร้อมกับ Thermal Pad นำความร้อนให้พร้อมใช้งานทันที โดยก่อนใช้งานก็อย่าลืมดึงสติ๊กเกอร์ออกก่อนด้วยนะครับ



สำหรับการติดตั้ง M.2 Socket ที่มาพร้อมกับ Heatsink ระบายความร้อนอยู่แล้ว ก็สามารถใส่ได้โดยไม่ต้องติดตั้ง M.2 Cooler ครับ



และ M.2 Socket 32Gb/s PCIe3.0 x4 อีกหนึ่งตัวจะอยู่ด้านหลังของเมนบอร์ดครับ โดยทั้ง 2 ช่อง รองรับการต่อใช้งานได้ทั้ง M.2 แบบ SATA และ PCIE  SSD ครับ



ระบบเสียงนั้นยังคงโดดเด่นด้วย ROG SpremeFX 8-Channel HD Audio ด้วยชิป Realtek S1220A Audio Codec

Sound :

• ROG SupremeFX 8-Channel High Definition Audio CODEC S1220A
• Dual Headphone Amplifiers
• Impedance sense for front and rear headphone outputs
• Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
• High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
• SupremeFX Shielding Technology
• Supports up to 32-Bit/192kHz playback

Audio Feature :

• SupremeFX Shielding™ Technology
• Optical S/PDIF out port(s) at back panel
• Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
• Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
• Sonic Radar III
• Sonic Studio III + Sonic Studio Link





ช่องเสียบ PCIe3.0 x16 นั้นมีให้ 1 ช่อง มาพร้อมกับ Safeslot กรอบเหล็กที่ครอบ Slot เอาไว้ เพื่อเสริมความแข็งแรงของ Slot PCIe3.0 x16 นั่นเอง





บริเวณ Back I/O Panel นั้นเป็นแบบ Integrated I/O shield และ VRM Heatsink ในตัวเดียวกันครับ

Back I/O Panel :

• 1 x DisplayPort
• 1 x HDMI
• 1 x LAN (RJ45) port(s)
• 2 x USB 3.1 Gen 2 Type-A,
• 2 x USB 3.1 Gen 1 (blue) Type-A,
• 1 x USB 3.1 Gen 1 (black) Type-C,
• 2 x USB 2.0
• 1 x Optical S/PDIF out
• 5 x Audio jack(s)
• 1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.2)

LAN Port :

• Intel® I219V
• Anti-surge LANGuard
• ROG GameFirst Technology

Wireless + Bluetooth Module :

• Intel® Wireless-AC 9560
• Wi-Fi 802.11 a/b/g/n/ac
• Supports dual band frequency 2.4/5 GHz
• Supports MU-MIMO
• Bluetooth® 5.0

USB Ports :

Intel® Z390 Chipset :

• 1 x USB 3.1 Gen 2 front panel connector port(s)

Intel® Z390 Chipset :

• 2 x USB 3.1 Gen 2 port(s) (2 at back panel, red, Type-A)

Intel® Z390 Chipset :

• 5 x USB 3.1 Gen 1 port(s) (3 at back panel, blue, Type-A + USB Type-C^TM, 2 at mid-board)

Intel® Z390 Chipset :

• 4 x USB 2.0 port(s) (2 at back panel, black, 2 at mid-board)

Dispaly Output :

• Integrated Graphics Processor- Intel® HD Graphics support
• Supports HDMI 2.0 with max. resolution 4096 x 2160 @ / 60 Hz
• Supports DisplayPort with max. resolution 4096 x 2304 @ 60 Hz
• Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
• Supports up to 3 displays simultaneously

อุปกรณ์ Accessories ต่างๆ ที่แถมมากับตัวเมนบอร์ดครับ

• User’s manual
• M.2 2242 mounting kit
• 4 x SATA 6Gb/s cable(s)
• 2 x M.2 Screw Package
• 1 x Supporting DVD
• 1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant)
• 1 x CABLE TIE BLACK
• 1 x ROG Strix stickers
• 1 x 10-in-1 ROG cable label
• 1 x Extension cable for Addressable LED
• 1 x Panel cable

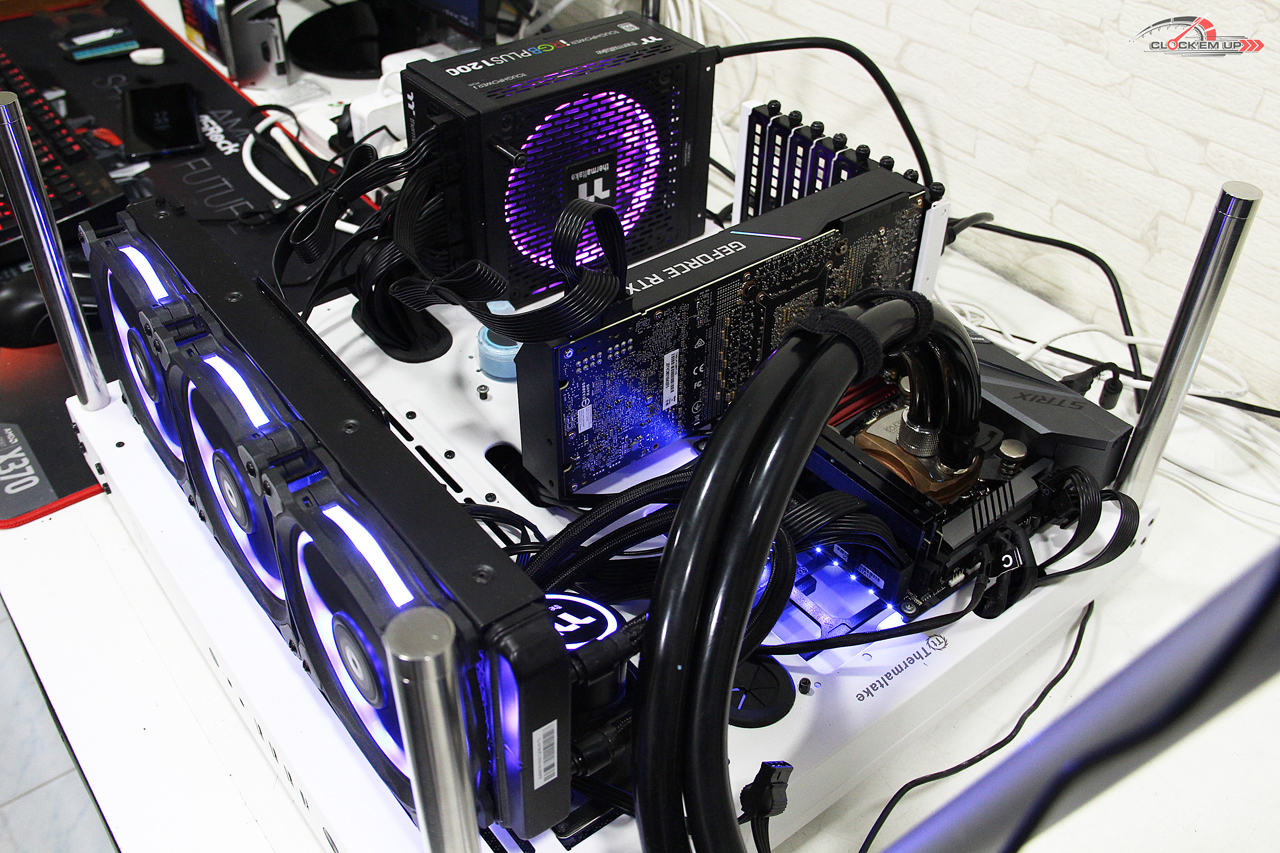

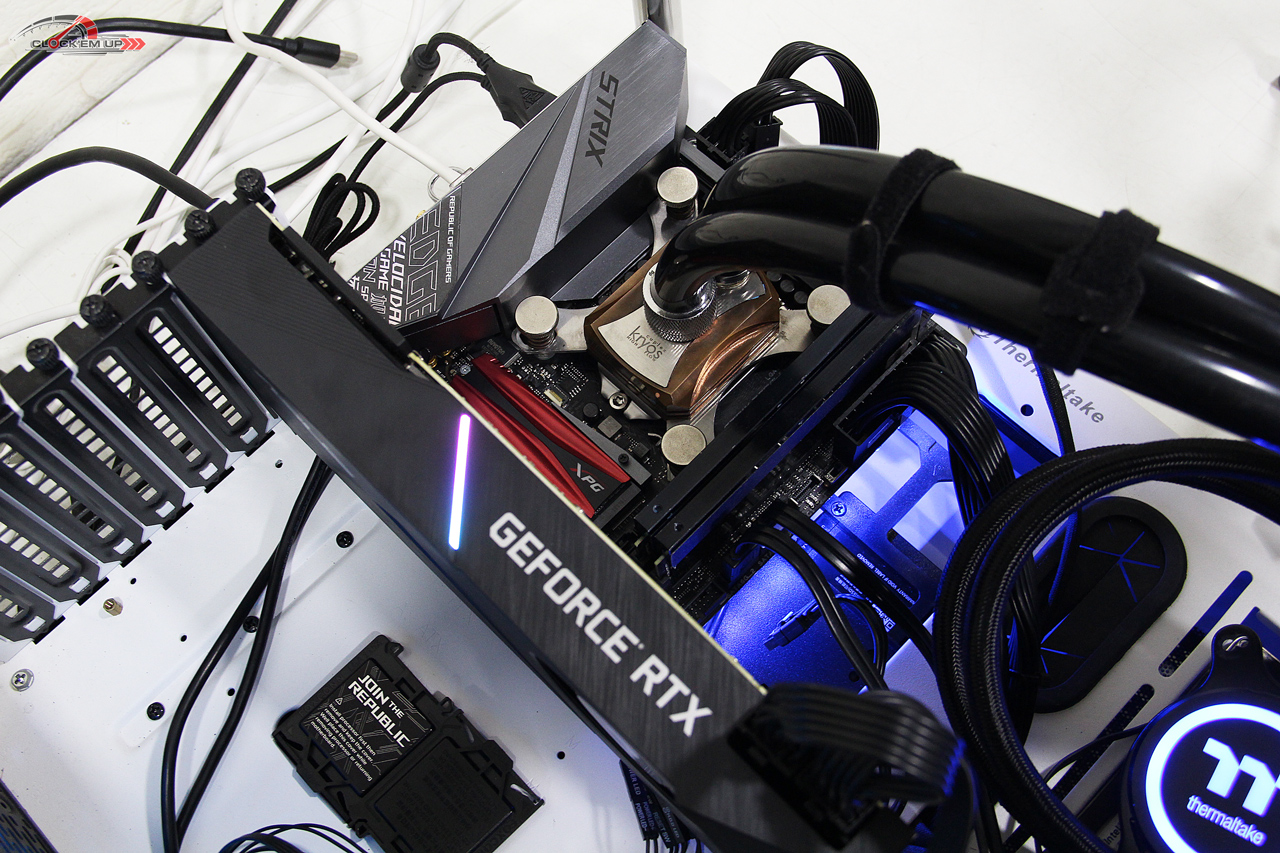

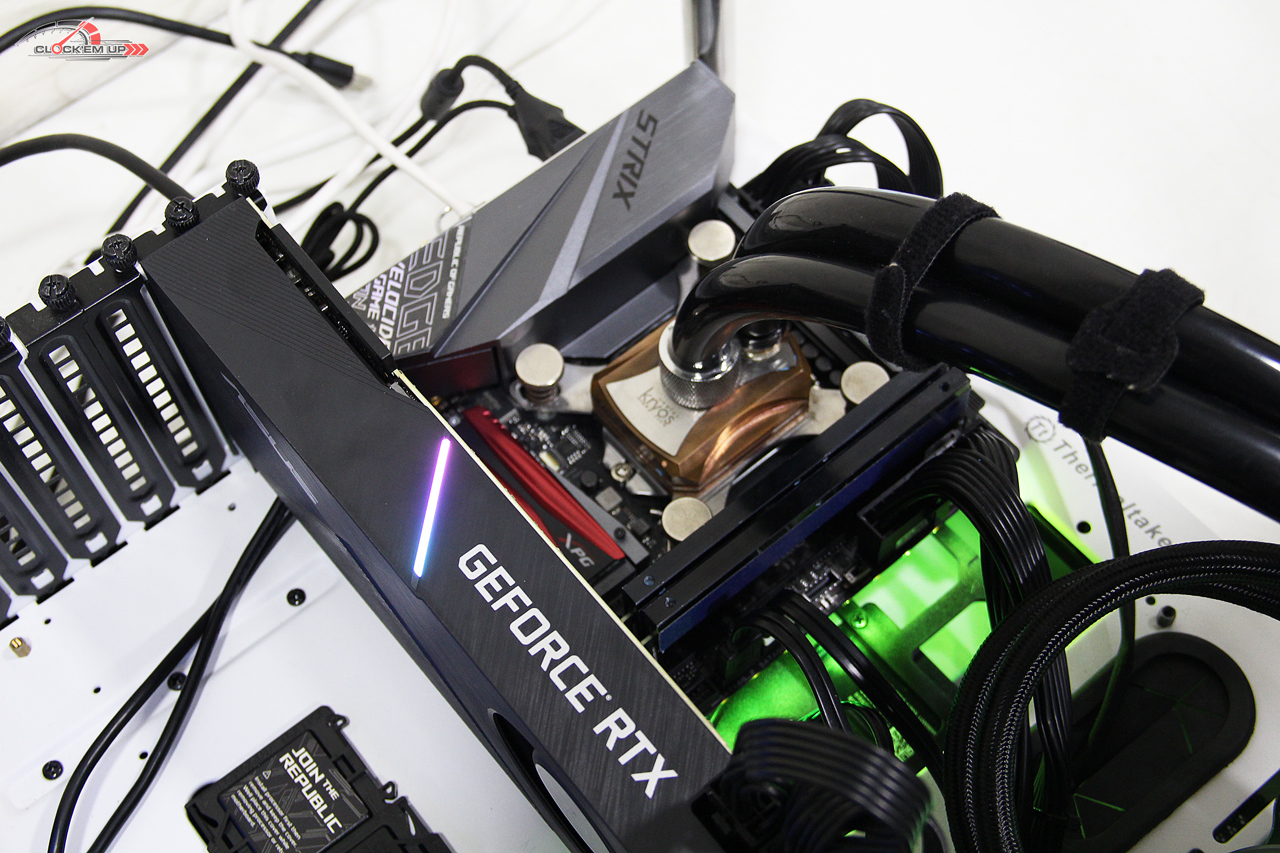

ภาพบรรยากาศในการทดสอบครั้งนี้ครับ

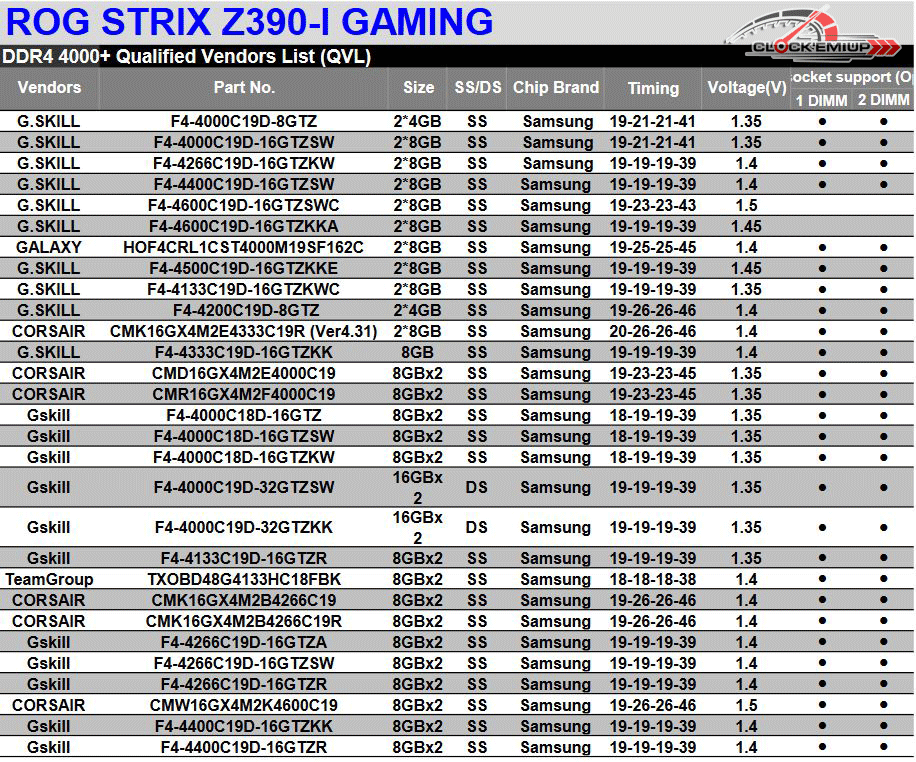

Memory Qualified Verdors List (QVL) DDR4-4400Mhz+

หลังจากที่ผมลองไปนั่งตรวจดู QVL List ของแรมความเร็วระดับ DDR4-4500Mhz ถึง DDR4-4600Mhz นั้นพบว่ามีแรมที่รองรับ XMP อยู่จริง ลองดูได้ตาม List ด้านบนนี้เลย สำหรับคนที่จะซื้อแรมที่สามารถรองรับ XMP-4500Mhz+ ได้แบบชัวร์ๆ….

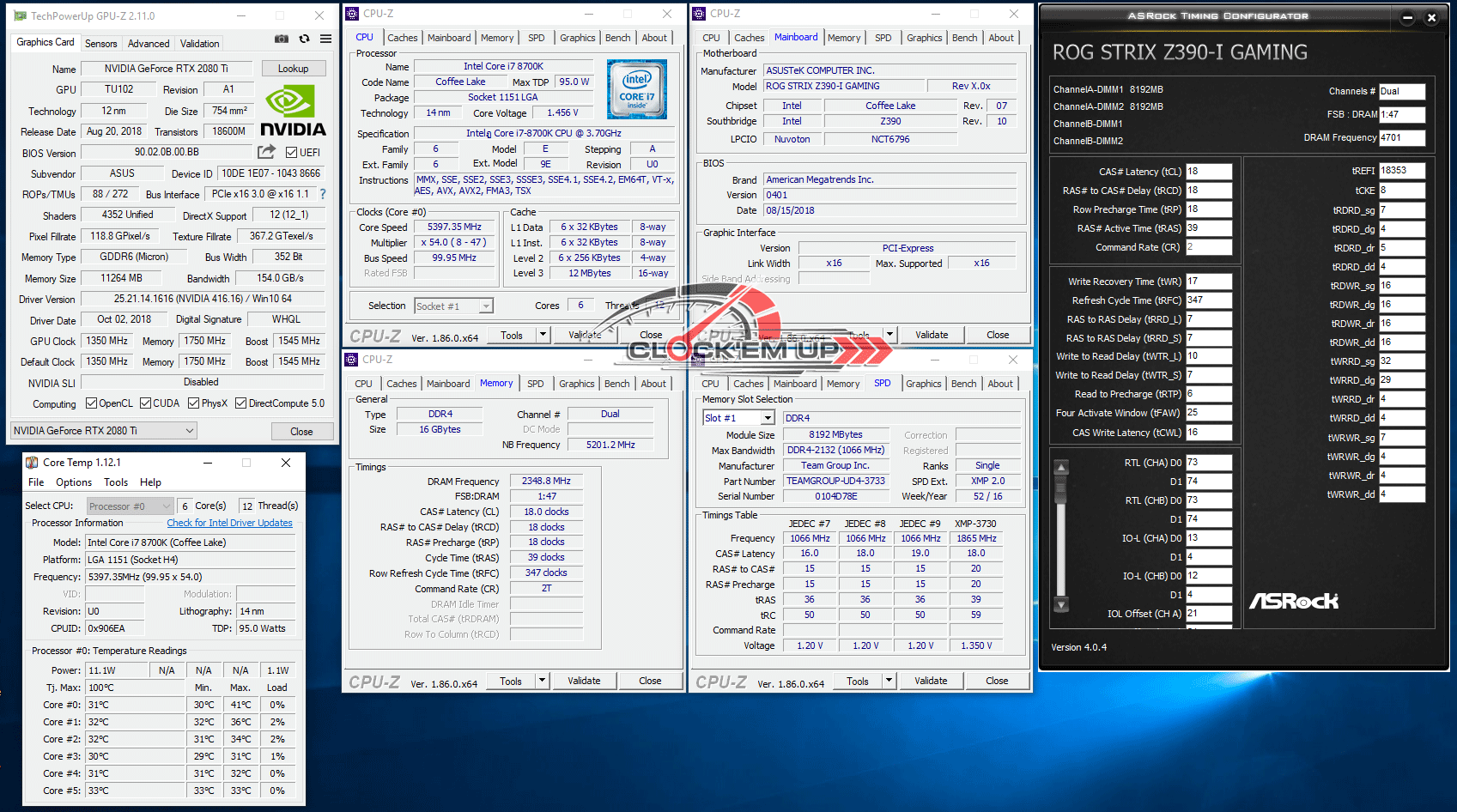

System Config

     รายละเอียดของค่า Overclock Config สำหรับรีวิวฉบับนี้ครับ โดยเราจะยังต่อใช้งานกับ CPU Gen.8 ด้วย CPU รุ่น Core i7-8700K 6C/12T (ผ่ากระดองแล้ว) Overclock ไปที่ความเร็วระดับ 5.4Ghz/Cache 5.2Ghz + DDR4-4700Mhz CL18-18-18-38 2T + Sub-Timing ที่แน่นในระดับหนึ่งครับ ไม่ถือว่าตึงอะไรมาก แต่ก็แรงใช้ได้เลยล่ะสำหรับเมนบอร์ดขนาด mini-ITX ตัวนี้….



ASUS AURA Sync

เมนบอร์ดรุ่นนี้รองรับระบบ ASUS AURA Sync ร่วมกับ Hardware อื่นๆ ได้ทันที โดยด่านล่างนี้ก็จะเป็นตัวอย่างการแสดงแสงสี RGB Color แบบต่างๆ ให้ชมกันครับ

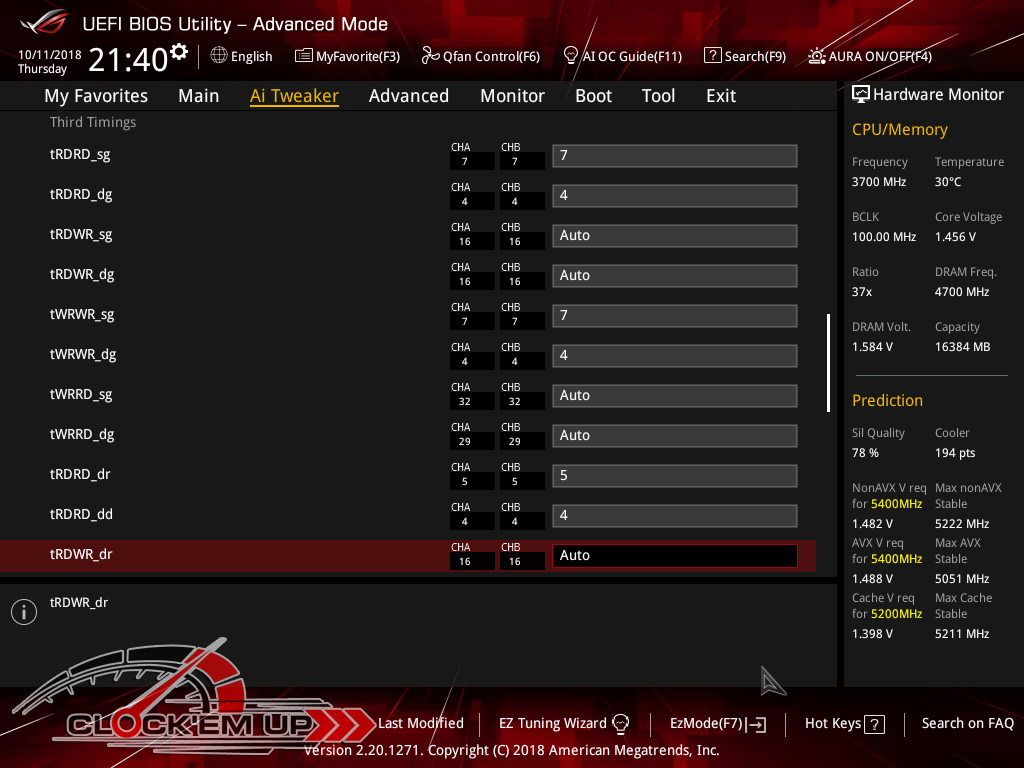

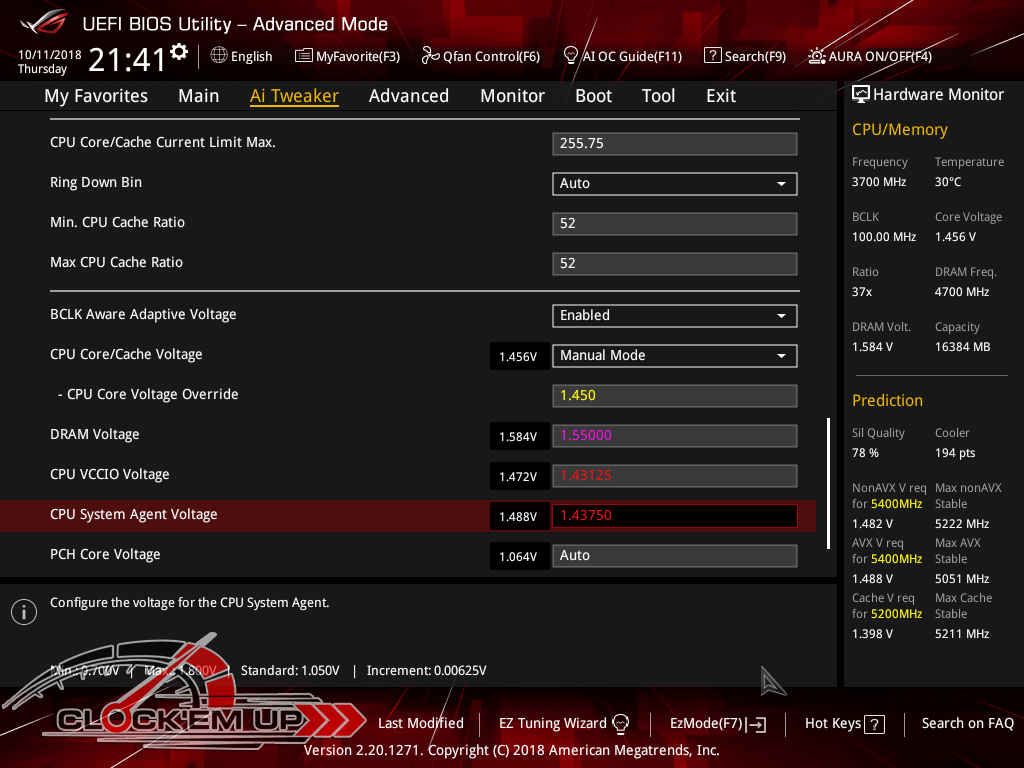

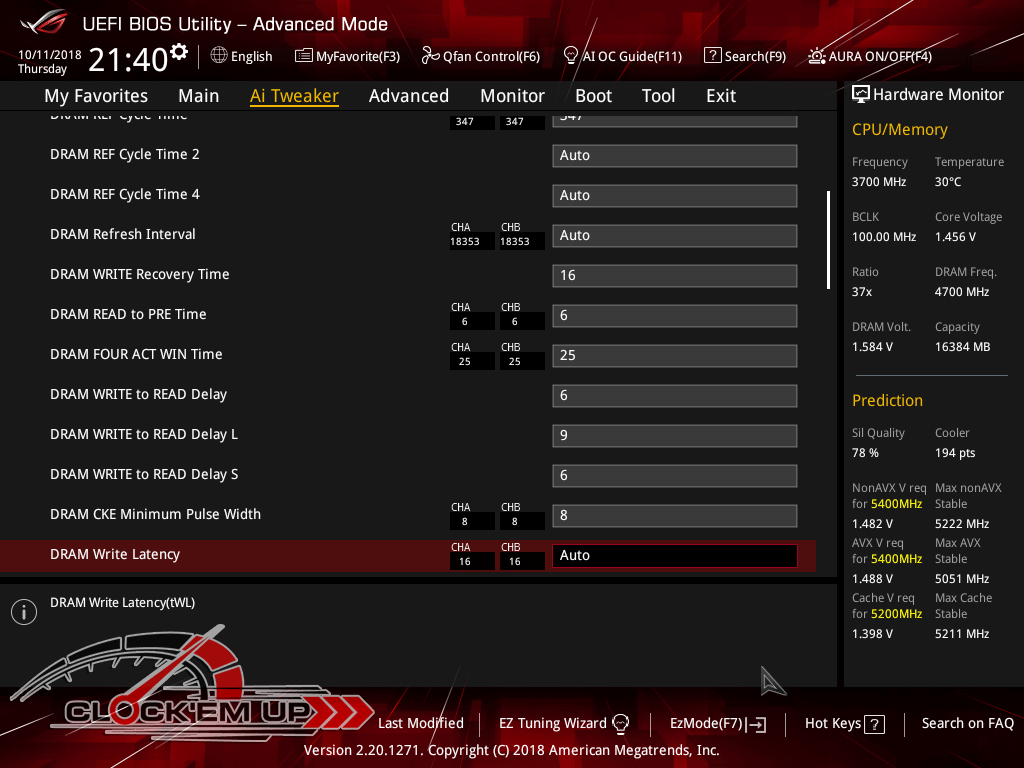

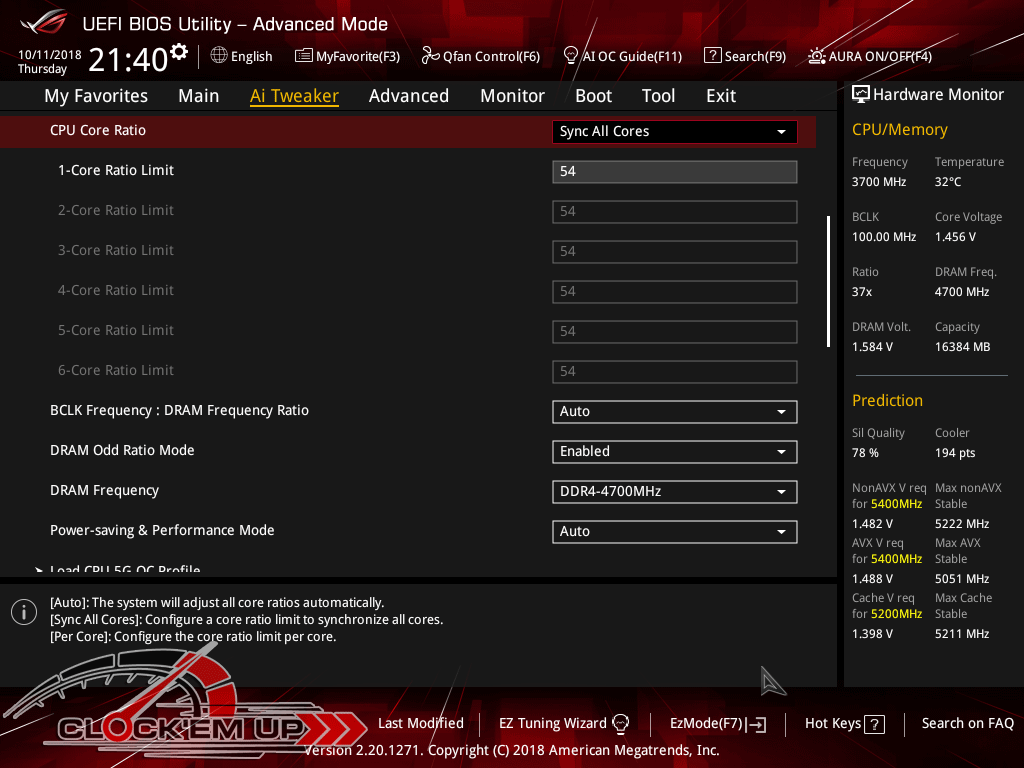

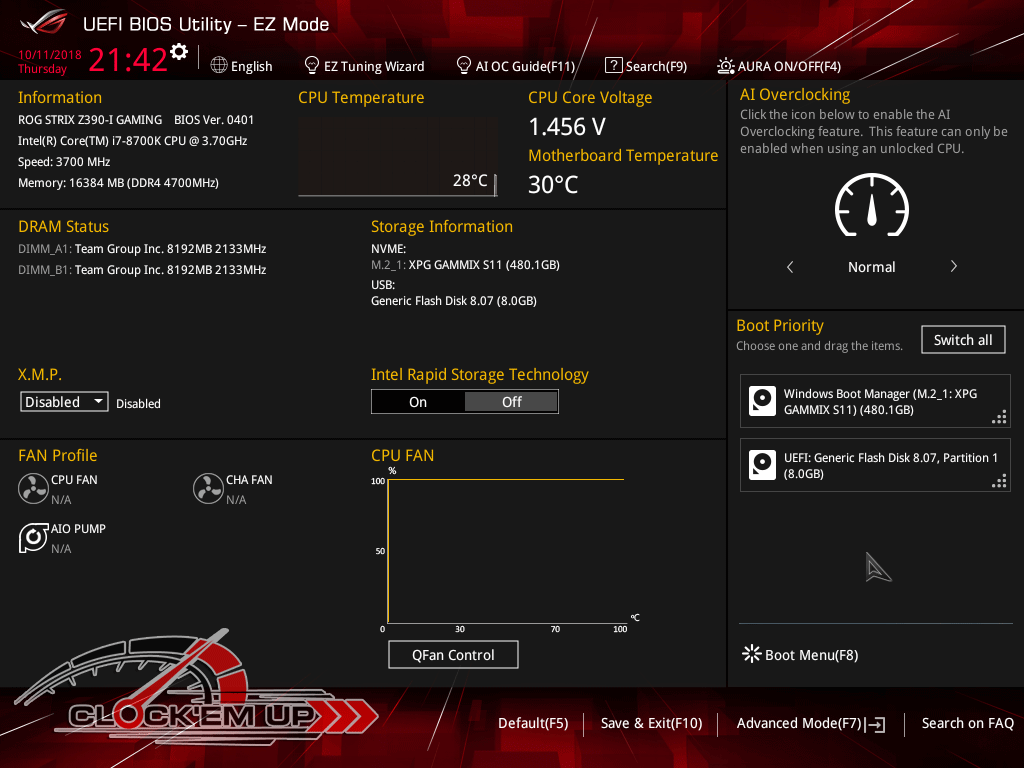

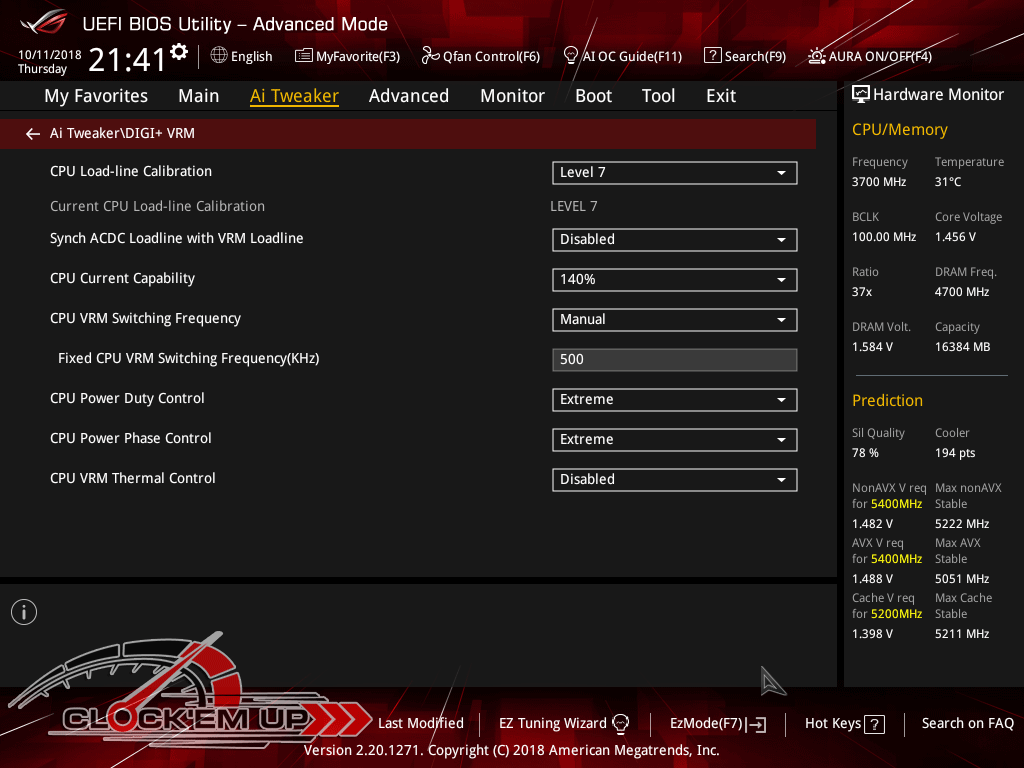

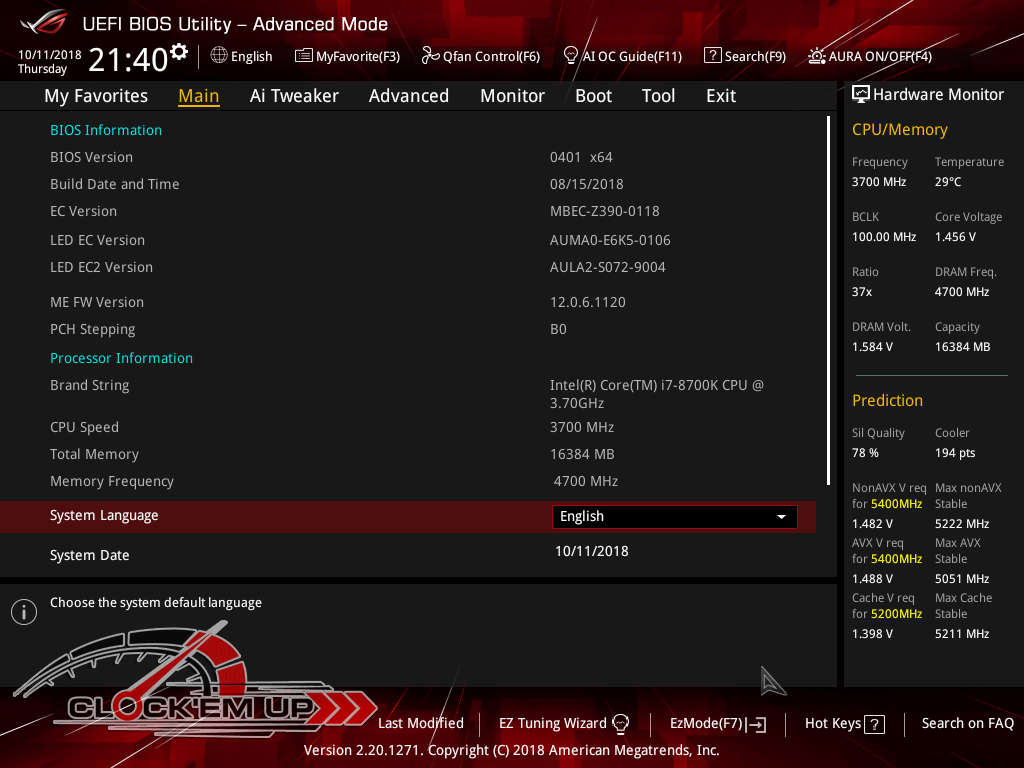

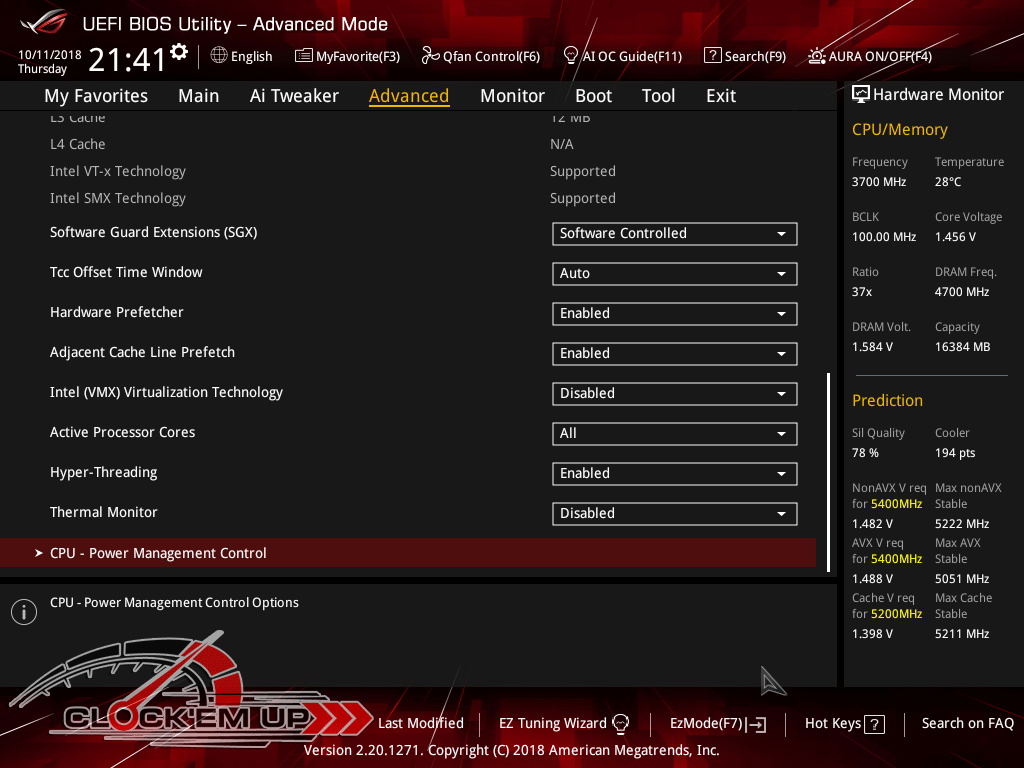

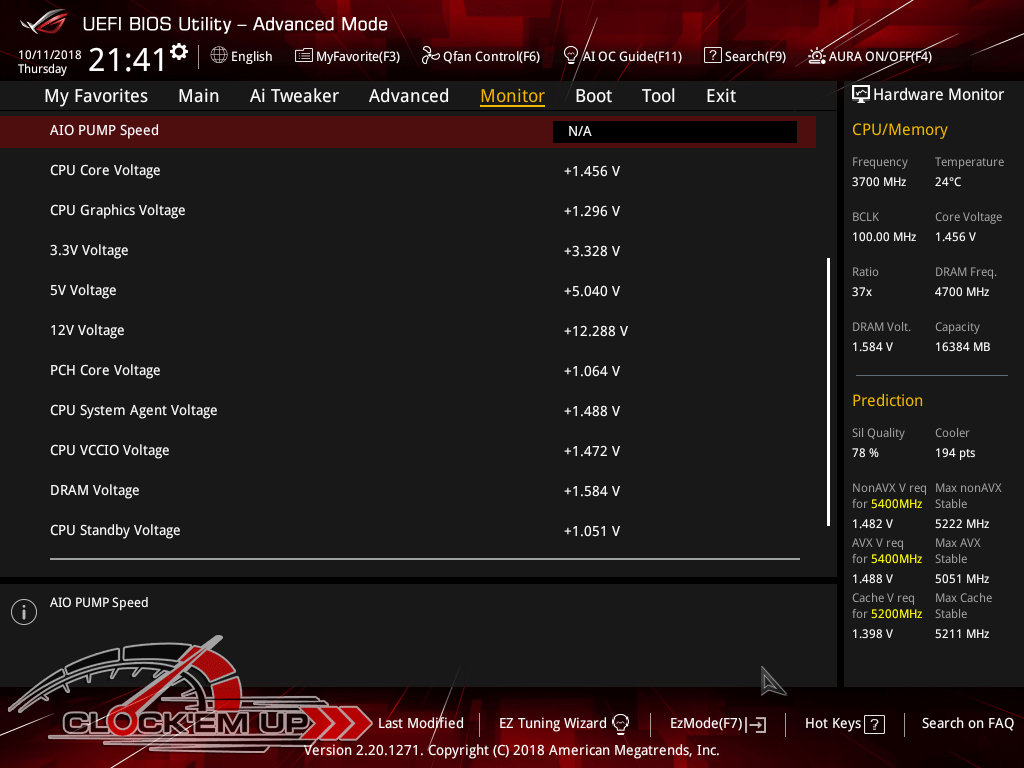

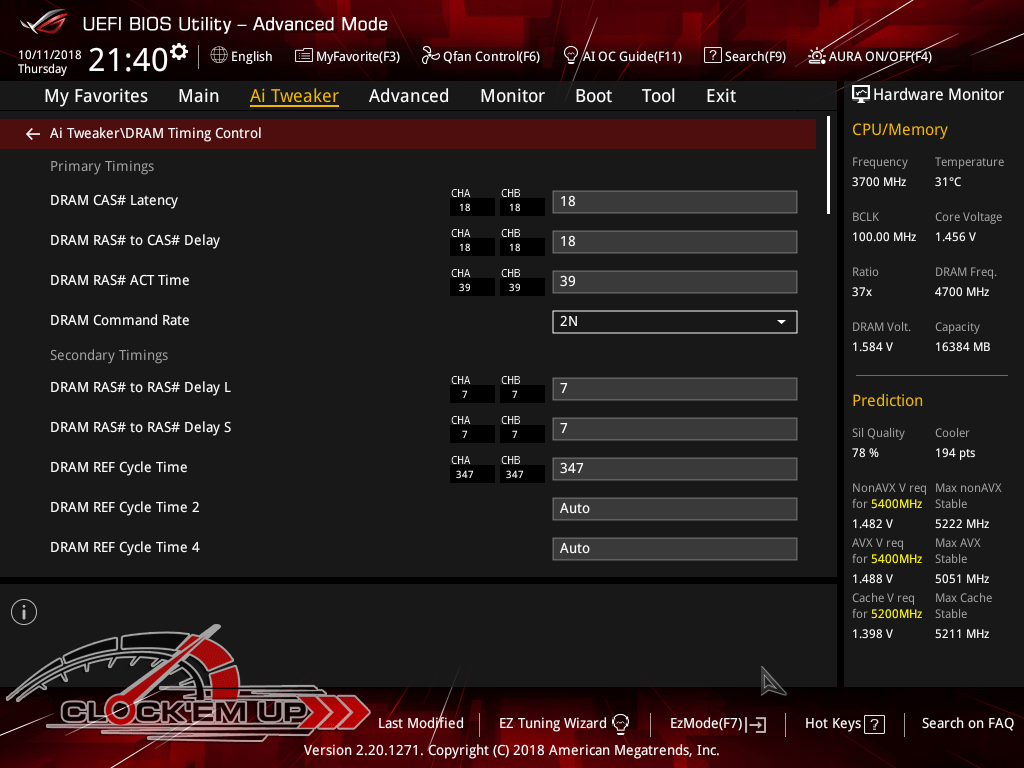

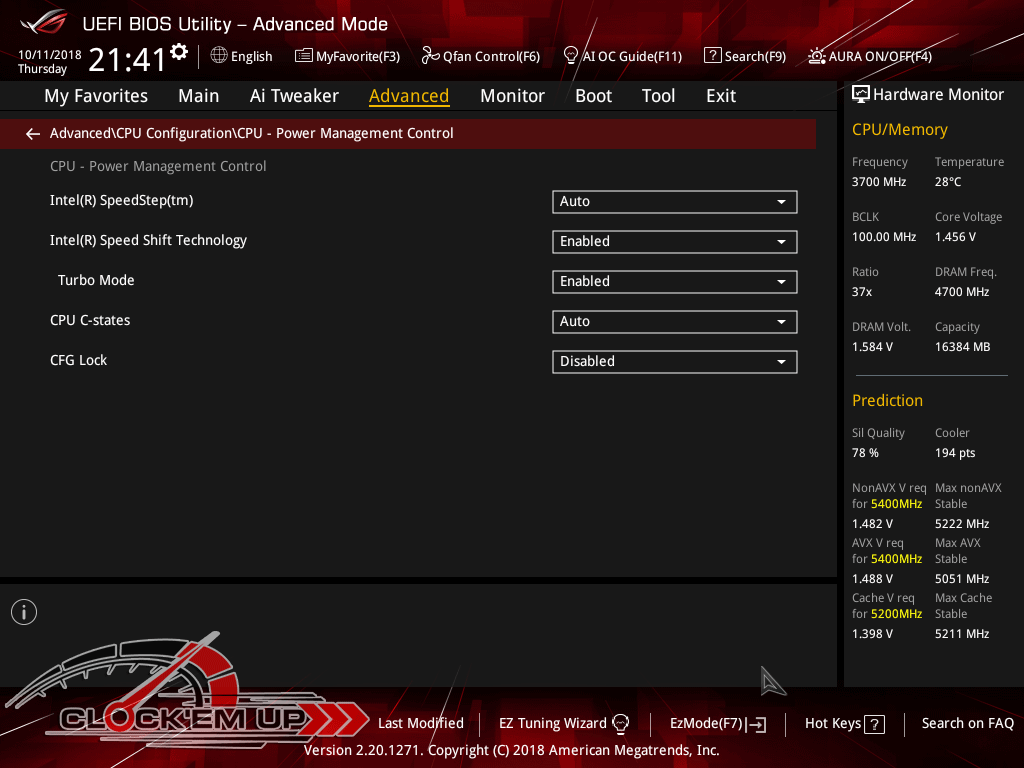

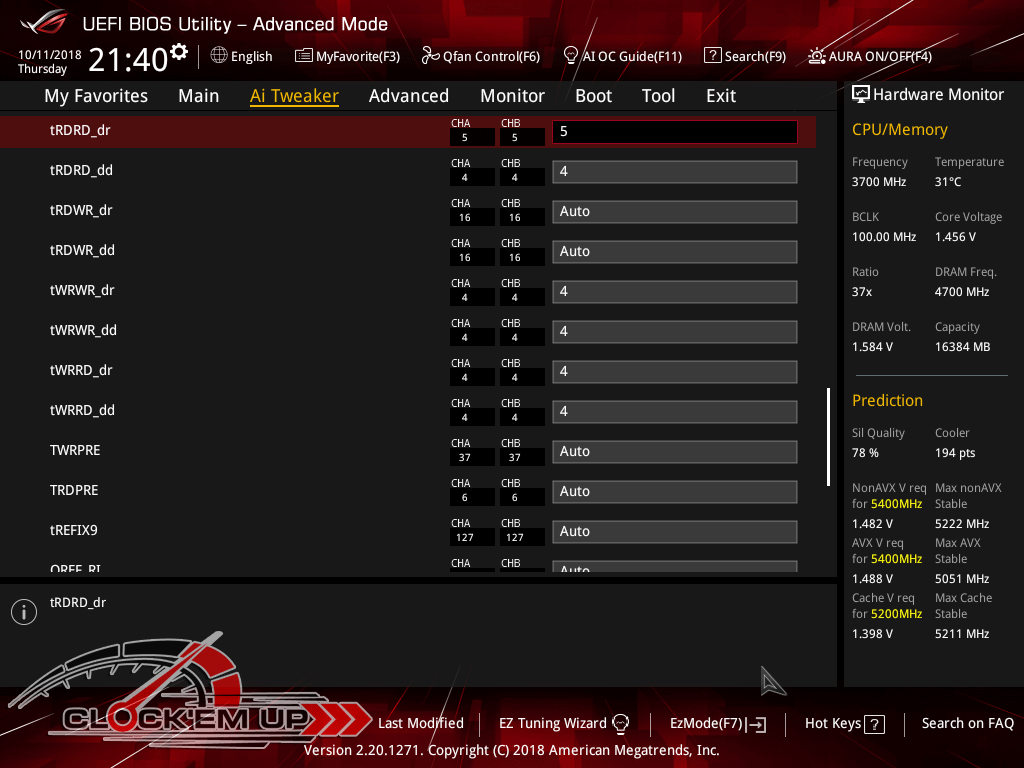

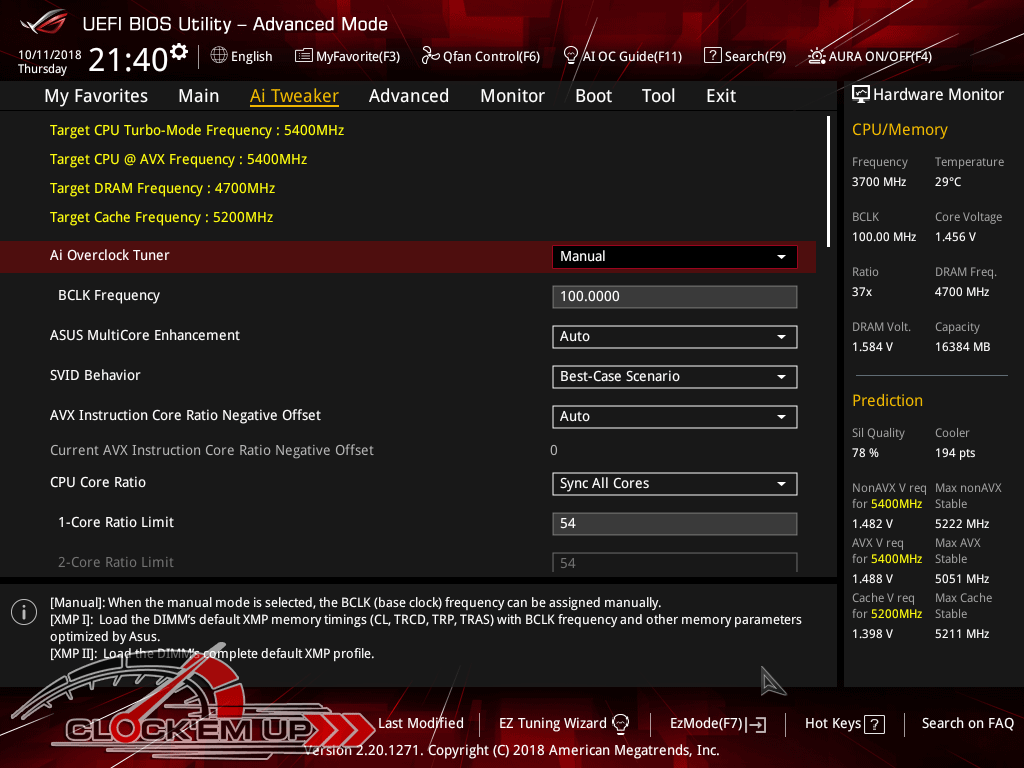

UEFI BIOS Overclocking Config

รายละเอียดของหน้า UEFI BIOS Overclocking Config ในครั้งนี้ครับ เพื่อนๆ สามารถดูเป็นแนวทางในการปรับแต่งได้เลยครับ ^^”



     มาดูผลการทดสอบของเมนบอร์ด ROG STRIX Z390-I GAMING ตัวนี้กันเลยครับ กับค่า Overclock Config ดังนี้เลย : CPU Intel Core i7-8700K @ 5.4Ghz/Cache 5.2Ghz Vcore 1.46v + DDR4-4700Mhz CL18-8-18-38 2T 1.55V ซึ่งบอกได้เลยว่าเมนบอร์ดรุ่นนี้ภาคจ่ายไฟหนึบมากๆ ครับ คิดเสียว่าเราเล่นอยู่บนบอร์ดใบใหญ่อย่าง ATX ได้เลยครับ เพราะภาคจ่ายไฟขนาด 8 Phase นั้นทำงานได้ชิวมากๆ ตอนอัดเครื่องหนักๆ ภาคจ่ายไฟแค่อื่นๆ เท่านั้น ไม่ได้รอนอะไรเลย ก็เนื่องด้วยการออกแบบชุดระบายความร้อนของ Mosfet และ Choke มาอย่างดีจึงทำให้เมนบอร์ดรุ่นนี้รองรับ Load หนักๆ ได้สบายครับ ดังนั้นเรื่องของภาคจ่ายไฟผมให้ผ่าน….



Super Pi



AIDA64 Cache & Memory Benchmark

นี่ขนาดว่า IOL หลุด 13/12 ยังแรงได้ขนาดนี้เลย ฮ่าๆ…



x264 FHD Benchmark



asdasdas



Vray Benchmark



FryRender x64



Geekbench 4.2.3



Realbench V2.56



3DMARK Night Raid



3DMARK Fire Strike



3DMARK Time Spy



Conclusion.

     เป็นอย่างไรกันบ้างครับสำหรับความสามารถในการ Overclock ของเมนบอร์ดตัวจิ๋ว “เล็กพริกขี้หนู” อย่างเจ้า ROG STRIX Z390-I GAMING ตัวนี้ ผมบอกได้เลยว่าเหมือนกับเอาบอร์ด ATX เต็มใบ มาย่อส่วนลงเหลือแค่ขนาด mini-ITX เลยก็ว่าได้ เพราะภาคจ่ายไฟนั้นมาเต็ม 8 Phase จากค่าย DrMOS Power Stages (Single Package) จ่ายกระแสได้สูง, อุณหภูมิในการทำงานต่ำ และให้ความเสถียรภาพในการจ่ายไฟสูง เหมาะแก่การ Overclock CPU มากๆ เลยล่ะครับ ดังนั้นเรื่องของภาคจ่ายไฟ ไม่แพ้เมนบอร์ดรุ่นใหญ่ๆ แน่นอน !!!

     นอกจากจุดเด่นในเรื่องของการ Overclock CPU และ Cache Speed แล้วจุดเด่นอีกอย่างหนึ่งเลยของบอร์ดรุ่นนี้คือ ความสามารถในการ Overclock แรม DDR4 ที่บอกได้เลยว่า ทำได้เกินระดับ DDR4-4600Mhz+ (OC) อย่างที่ทาง ASUS แจ้งไว้จริงๆ ครับ…. และจากการทดลอง Overclock เล่นดูแบบจริงจังแล้วก็สามารถจบที่ความเร็ว DDR4-4700Mhz CL18-18-18-38 2T 1.55V ได้แบบไม่ยากเลย…. (ถ้าแรมคุณวิ่งไหวนะ)  ส่วนไฟเลี้ยงของ VCCIO และ VCCSA ที่ผมแนะนำนั้นคือ… ถ้าเล่นแรมเกิน DDR4-4500Mhz ขึ้นไป ลองใช้ไฟทั้ง 2 ชุดนี้ประมาณ 1.35-1.43V ดูครับ จะช่วยให้บูทแรมเกิน 4600Mhz+ ได้ง่าย/เสถียรภาพมากขึ้น (ทั้งนี้และทั้งนั้น CPU แต่ละตัวอาจจะไม่ต้องการไฟเลี้ยงจุดนี้เยอะมาก แต่รวมๆ แล้วมีแนวโน้มที่ต้องการใช้ไฟ IO/SA มากขึ้นเมื่อ Overclock แรมเกิน 4700Mhz+ ขึ้นไปครับ)

     ส่วนจุดเด่นอื่นๆ ของเมนบอร์ดรุ่นนี้เลยก็น่าจะเป็นเรื่องของ M.2 Socket 32Gb/s Type-2280 ที่มีมาให้ถึง 2 ช่อง และช่องด้านหน้าเมนบอร์ดมีการติดตั้ง M.2 Cooler มาให้เรียบร้อย และทั้ง 2 ช่อง สามารถรับได้ทั้ง SATA/PCIe SSD และรองรับการต่อใช้งานร่วมกับ Intel Optane Memory, ช่องเสียบ PCIe3.0 x16 นั้นเสริมความแข็งแรงมาให้ด้วย SafeSlot ไม่แตกหักง่าย, รองรับ ASUS AURA Sync และมีช่องเสียบสาย RGB Strip ได้ 2 แบบคือ 12V RGB 4-Pin และ 5V ADD_Header ให้อย่างละ 1 ช่อง ส่วนด้านหลังของเมนบอร์ดก็เป็นแบบ Integrated I/O shield และ VRM Heatsink สะดวกในการประกอบ และระบายความร้อนให้กับ Mosfet ภาคจ่ายไฟของ CPU ไปในตัว, เมนบอร์ดรุ่นนี้ยังมีการติดตั้ง WiFi+Bluetooth Module มาให้อีกด้วยนะครับ เป็น WiFi  Intel Intel® Wireless-AC 9560 Dual-Band 2.4/5Ghz (Supports MU-MIMO) ส่วน Gigabit LAN ก็เป็นของ Intel® I219V ตัวเทพด้วยเช่นกัน, ระบบเสียงจัดเต็มด้วย ROG SupremeFX 8-Channel High Definition Audio ที่มาพร้อมกับชิป S1220A Audio Codec

อย่างไรแล้วก็ต้องขอฝากสาวก ROG พิจารณาเมนบอร์ดรุ่นนี้ดูกันด้วยกับเจ้า STRIX Z390-I GAMING ที่เป็นเมนบอร์ดขนาดเล็ก Size Mini-ITX ตัวนี้ดูกันด้วย  สวัสดีครับ ^^”
