ASUS PRIME B360-PLUS/CSM Motherboard Review

May 25, 2018May 25, 2018 Audigy 9938 Views

Unboxing

สวัสดีครับวันนี้ผมนาย AUdigy มีเมนบอร์ดรุ่นเล็กราคากำลังดี เหมาะสำหรับประกอบเป็น PC ในสำนำงานหรือองค์กรต่างๆ อย่างมากเพราะรุ่นนี้คือ ASUS Prime B360-PLUS/CSM ซึ่งเป็นเมนบอร์ดที่ออกแบบมาร่วมกับระบบ CSM หรือชื่อเต็มคือ ASUS Corporate Stable Model ซึ่งหากผู้ใช้ซื้อเมนบอร์ดในตระกูล CSM ต่อท้ายรุ่นไปนั้นจะได้การใช้งานโปรแกรม ASUS Control Center (ACC) ได้นานถึง 36 เดือนกันเลยทีเดียวครับ ดังนั้นหากผู้ที่ไม่ได้มีความจำเป็นจะใช้งานระบบ CSM กรุณาดูชื่อรุ่นด้วยนะครับ ว่าต้องไม่มี / CSM ต่อท้าย โดยเมนบอร์ดรุ่นนี้ก็มีจำหน่ายทั้งในรุ่น PRIME B360-PLUS และในรุ่น Prime B360-PLUS/CSM ดังนั้นดูก่อนซื้อด้วยนะครับ ^^” (สำหรับรุ่นที่จำหน่ายในบ้านเราน่าจะเป็น CSM ทั้งหมดในตอนนี้) ดังนั้นหากผู้ประกอบการท่านใดที่ต้องการประกอบ PC สำหรับใช้งานในสำนักงาน ผมมองว่า PRIME B360-PLUS CSM ตัวนี้น่าสนใจมากเลยทีเดียว

ประโยชน์ของ CSM หรือ “Corporate Stable Model” นั้นจะมีโปรแกรม ASUS Control Center ให้ใช้งานยาวนานถึง 36 เดือน จุดเด่นคือฝ่าย IT สามารถตรวจสอบสถาณะเครื่องของลูกค่ายได้อย่างละเอียด ว่าเครื่องไหน เปิดหรือปิดอยู่ หรือแม้แต่สถาณะของเครื่อง PC ตัวนั้นๆ ว่ามีอะไรผิดปกติหรือไม่ โดยสามารถตอบสอบได้ทุกสถานที่/ต่างภูมิภาคได้อีกด้วย ดังนั้นเมื่อเราทราบว่าคอมเครื่องไหนมีปัญหา สามารถไปตรวจสอบได้ทันทีครับ และยังช่วยประหยัดค่าใช้จ่ายในองค์กรได้อีกด้วย เพราะระบบ CSM ทำให้เราตรวจสอบสถาณะเครื่อง PC ในองค์กรได้สะดวกขึ้น และยังสามารถตั้งเวลาในการเลือกที่จะ Update Software และ BIOS ของเมนบอร์ด ของ PC แต่ละเครื่องได้ด้วยเช่นกัน ส่วนเรื่องความปลอดภัยนั้น admin สามารถป้องกันการ Copy ข้อมูลของ PC แต่ละเรื่องจากอุปกรณ์ภาพนอกอย่างเช่น USB Drive/Thumb drive ได้เป็นต้น ลองดู Video ตัวอย่างด้านบนนี้เลยครับ

เมนบอร์ดรุ่นนี้เป็นขนาดมาตราฐาน ATX ที่เลือกใช้ Socket LGA-1151 สำหรับต่อใช้งานร่วมกับ CPU Intel Gen.8 (Coffeelake 14nm.) ได้ทุกรุ่น ส่วนชิปเซ็ตนั้นจะเลือกใช้ Intel B360 Chipset โดยชิปรุ่นนี้จะไม่รองรับการ Overclock CPU เต็มรูปแบบเหมือนในบอร์ดชิปเซ็ต Z370 นะครับ ดังนั้นการเลือกใช้ CPU ที่เหมาะสมคือตระกูล Non-K นั่นเอง จะรุ่นไหนก็แล้วแต่ลักษณะการใช้งานครับ

PCB ที่เลือกใช้เป็นสีน้ำตาลเข้ม และมีลวดลายบนเมนบอร์ดที่สวยงาม รวมทั้งชุดระบายความร้อนที่บริเวณภาคจ่ายไฟ CPU และ PCH ทำมาอย่างสวยงามด้วยเช่นกัน

ภาคจ่ายไฟออกแบบมาทั้งหมด 6-Phase ควบคุมด้วยชิป DIGI+ VRM ที่มีความแม่นยำและความเสถียรภาพสูงในการจ่ายไฟ

มีช่องเสียบไฟเลี้ยง CPU แบบ +12V 8-Pin มาให้เลยทีเดียวครับ สามารถรับโหลดของ CPU แบบ 6C/12T ได้สบายๆ

รองรับการต่อใช้งานร่วมกับ DDR4 แบบ Dual Channel จำนวน 4xDIMM ตั้งแต่ความเร็ว DDR4-2133Mhz ไปจนถึง DDR4-2666MHz ส่วนความจุที่สามารถติดตั้งได้นั้นคือ 64GB Max และรองรับ Intel XMP Profile 2.0

Heatsink ระบายความร้อนของชิปเซ็ต Intel B360 นั้นทำมาอย่างสวยงามและมีคุณภาพค่อนข้างดีครับ ตัวใหญ่ใช้ได้เลย และยังมีช่องระบายอากาศด้านในตัว Heatsink อีกด้วย

บริเวณช่องเสียบ SATA3.0 6Gb/s มีทั้งหมดช่องด้วยกัน โดยจะไม่รองรับการทำงานในระบบ RAID ทุกรูปแบบ

บอร์ดรุ่นนี้มีช่องเสียบ PCIe3.0 x16 ทั้งหมด 2 ช่อง โดยช่องแรกทำงานที่ PCIe3.0 x16 และช่องที่สองทำงานที่ PCIe3.0 x4 (ค่าเดิมจากโรงงานตั้งค่าไว้ x2 สามารถปรับแต่งเพิ่มได้ใน BIOS) ส่วนช่องเสียบ PCIe3.0 x1 ทั้งมีทั้งหมด 2 ช่อง โดยจะแชร์ Bandwidth ร่วมกับช่องเสียบ PCIe3.0 x16 ช่องที่สอง ดังนั้นสามารถไป Config ได้ใน BIOS เพิ่มเติมได้ครับ ส่วนการรองรับระบบ Multi-GPU นั้นรองรับได้แค่ทาง AMD CorssoreX แบบ 2-Way ได้เท่านั้นครับ และนอกจากนี้ยังมีช่องเสียบ PCI ธรรมดามาให้อีก 2 ช่องด้วยกัน…

ทางด้านช่องเสียบ M.2 นั้นมีทั้งหมด 2 ช่องด้วยกัน โดยช่องแรกในตำแหน่งของ M.2_1 นั้นก็รองรับแบบ Socket 3 ที่รับได้ทั้งแบบ PCIe3.0 x2 (2280) ได้ทั้ง SATA/PCIe SSD แต่ช่องนี้จะไม่รองรับการติดตั้ง Intel Optane Memory (เมื่อทำการติดตั้ง M.2 ในแบบ SATA Mode จะไม่สามารถใช้งานช่องเสียบ SATA3.0 6Gb/s ในช่องที่ 2 ได้)

และนี่ก็คือช่องเสียบ M.2_2 ที่เป็นแบบ Socket 3 เช่นกัน โดยจะเป็นช่องเสียบแบบ PCIe3.0 x4 ซึ่งช่องนี้จะไม่รองรับ M.2 SATA SSD นะครับ แต่สามารถเลือกต่อใช้งานร่วมกับ M.2 แบบ NVMe PCIe3.0 x4 แทนได้ (2280) หรือการติดตั้ง Intel Optane Memory ร่วมกับ Hard Disk ก็บังคับให้ใส่ช่องนี้เท่านั้นถึงจะเปิดการใช้งานได้

ระบบเสียงเลือกใช้ชิป Realtek ACL 887 Audio Codec แบบ 8-CH HD Audio

Audio Feature :

Realtek® ALC887 8-Channel High Definition Audio CODEC
Supports : Jack-detection, Front Panel Jack-retasking
LED-illuminated design – Brighten up your build with the gorgeous illuminated audio trace path.
Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
Premium Japanese audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
Choose the chassis with HD audio module in front panel to support 8-channel audio output.

บริเวณช่องเสียบ USB3.1 Gen.1 Front Panel, USB2.0 Header และช่องเสียบ Front Panel

บริเวณจุดเชื่อมต่อ Front Audio Panel และ Com Port

บริเวณช่องเสียบ Back I/O ด้านหลังเมนบอร์ดประกอบไปด้วยช่องเสียบแบบ :

1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x HDMI
1 x LAN (RJ45) port(s)
2 x USB 3.1 Gen 2 (teal blue)up to 10Gbps
2 x USB 3.1 Gen 1 (blue) up to 5Gbps,
4 x USB 2.0
3 x Audio jack(s)

อุปกรณ์ Bundle ต่างๆ ที่แถมมาให้ในกล่องครับ

User’s manual
I/O Shield
2 x SATA 6Gb/s cable(s)
2 x M.2 screws
1 x SCD (by region)

ภาพบรรยากาศในการทดสอบครั้งนี้ครับ…

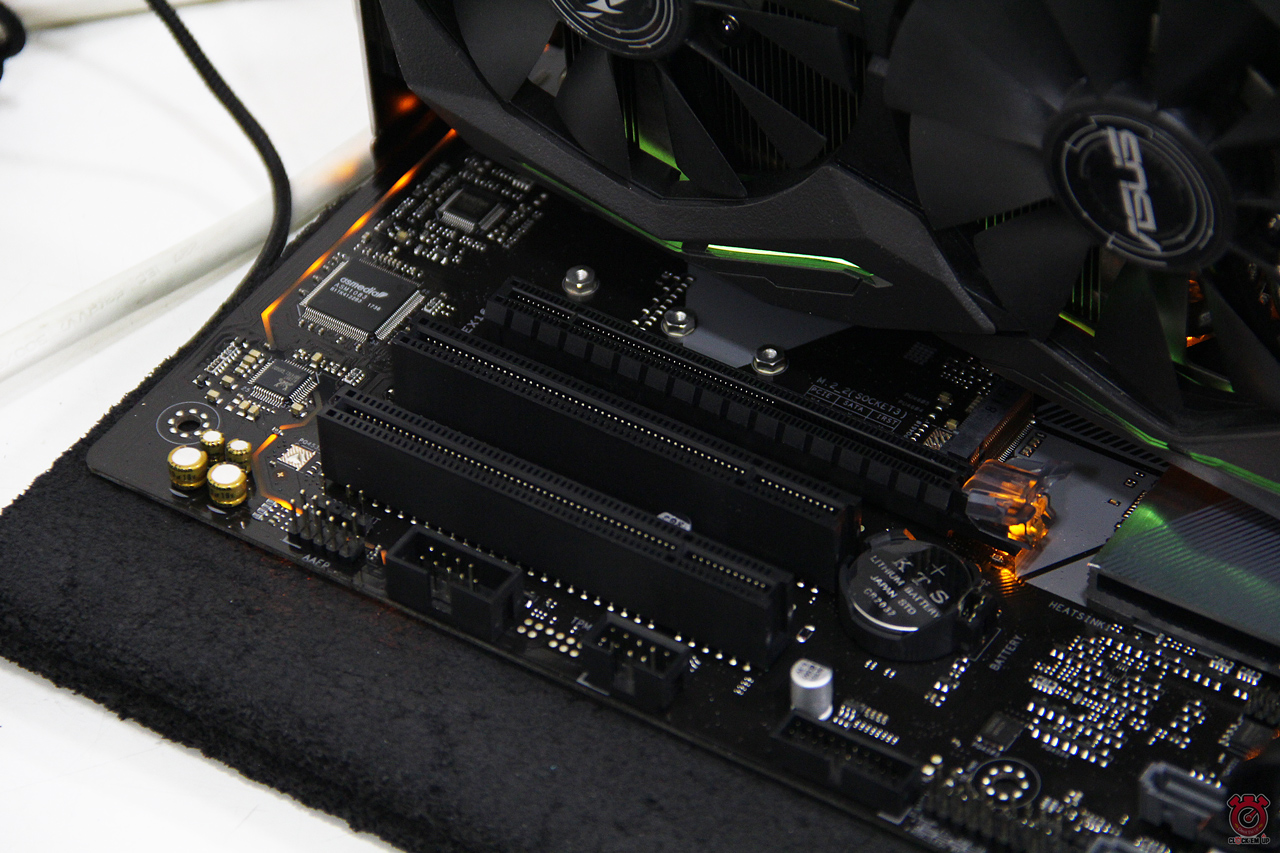

ถึงจะเป็นเมนบอร์ดรุ่นเล็กสำหรับงานสำนักงานหรือหน่วยงานต่างๆ แต่ก็มีไฟ LED บนเมนบอร์ดสีส้มให้บริเวณแถบของ Sound และบริเวณตัว Lock ของ PCIe x16 ทั้ง 2 ช่องครับ

System Spec.

CPU	Intel Core i7-8700K 6C/12T Gen.8 Coffeelake 14nm.
CPU Cooler	Noctua NH-U14S + Dual Fan 14cm
Thermal Compound	Kingpin Cooling KPx
Motherboard	ASUS Prime B360-PLUS/CSM
Memory	T-FORCE NightHawk RGB DDR4-3200CL16 16GB-KIT
VGA	ROG STRIX GTX1070 Ti OC 8GB
Hard Drive	T-FORCE DELTA RGB 250GB SSD x1 (OS)
PSU	CoolerMaster V1200 Platinum
OS	Windows 10 Pro 64-Bit

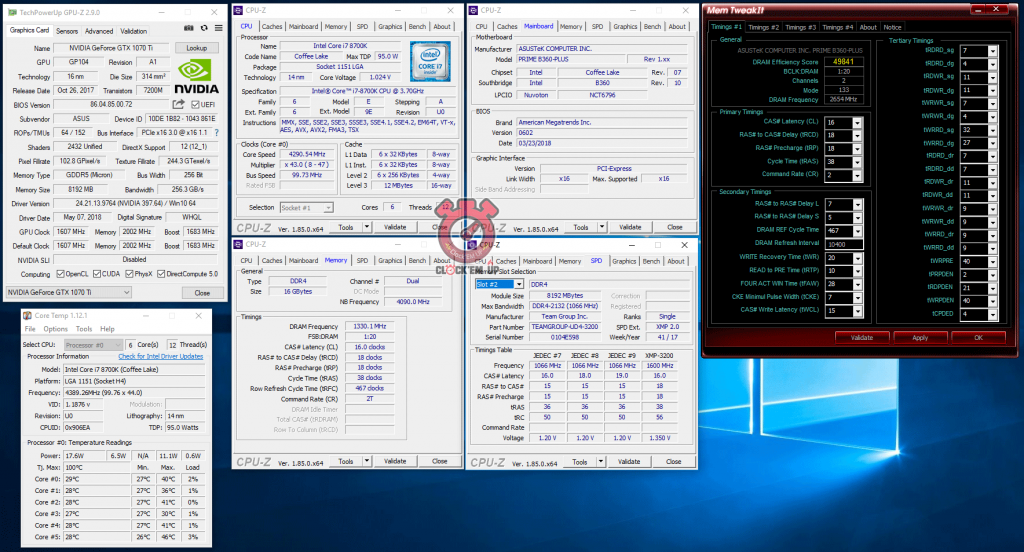

System Config

รายละเอียดของชุด Hardware ที่ต่อร่วมในครั้งนี้ได้แก่ CPU Intel Core i7-8700K 6C/12T, เมนบอร์ด ASUS Prime B360-PLUS/CSM, T-Force NighHawk RGB DDR4-3200CL16 16GB-Kit แต่ทำงานที่ความเร็ว DDR4-2666CL16-18-18-36 2T ด้วยข้อจำกัดของชิปเซท B360, SSD T-Force DELTA RGB 250GB, ส่วนตัวกราฟิกการ์ดเป็นรุ่น ROG STRIX GTX1070 Ti OC 8GB ครับ

UEFI BIOS info

นี่คือหน้าตาของ UEFI BIOS ของเมนบอร์ดในรุ่น ASUS PRIME B360-PLUS/CSM ครับ

สำหรับรายละเอียดในการทดสอบ Benchmark ในครั้งนี้เราก็จะทดสอบร่วมกับ CPU Intel Core i7-8700K 6C/12T ซึ่งจะทำงานด้วยความเร็วของ Turbo Boost ของมันเองได้ในช่วง 4.3Ghz-4.7Ghz ส่วนความเร็วแรมนั้นจะถูกจำกัดด้วยคุณสมบัติของชิปเซ็ต B360 ดังนั้นเมื่อเปิด XMP ของแรม DDR4-3200CL16-18-18-36 แล้วมันจะทำงานได้สูงสุดเพียง DDR4-2666 CL16-18-18–36 2T ได้เท่านั้นครับ ไปชมผลการ Benchmark กันเลยครับ….

Super Pi

AIDA64 Cache & Memory Benchmark

CPU-Z Benchmark 1.85 (Bench Ver. 17.01.64)

x264 FHD Benchmark

Cinebench R15

Geekbench 4.2.2

Realbench V2.56

PCMARK 10

3DMARK Sky Diver

3DMARK Fire Strike

3DMARK Time Spy

3DMARK Time Spy Extreme

SSD Performance Test

ส่วนผลการทดสอบทางด้านประสิทธิภาพของ SSD นั้นก็ทำได้ดีระดับหนึ่งครับ โดยครั้งนี้เราใช้รุ่น T-Froce DELTA RGB 250GB เป็นตัว OS ครับ โดยความจุด้านในอยู่ที่ระดับ 95% ของ Disk ทั้งลูก

Conclusion.

ก็เรียบร้อยไปแล้วนะครับสำหรับเมนบอร์ดที่เหมาะสำหรับใช้ในหน่วยงาน สำนักงานหรือองค์กรต่างๆ ซึ่งคุณจะได้ใช้ ASUS Corporate Stable ยาวนานถึง 36 เดือนด้วยการควบคุมดูแลระบบเครื่องลูกในเครือข่ายผ่านทาง ASUS Control Center ซึ่งช่วยให้ Admin ผู้ดูแลระบบนั้นทำงานได้สะดวกมากยิ่งขึ้น เพราะเราสามารถตรวจสอบ PC ในเครือข่ายแต่ละเครื่องได้ว่า เครื่องไหน On-Line/Off-Line และยังรวมไปถึงสถาณะของ PC แต่ละตัวได้อีกด้วย ช่วยประหยัดเวลาและค่าใช้จ่ายในการตรวจสอบ PC ในสำนักงานได้เป็นอย่างมาก ยิ่งองค์กรใหญ่ๆ และมี PC หลายเครื่องและหลายพื้นที่ ช่วยให้ Admin ฝ่าย IT ทำงานได้สะดวกขึ้นอย่างแน่นอน… ส่วนด้านความปลอดภัยก็สามารถสั่ง Lock ไม่ให้ผู้อื่นเข้ามา Copy ข้อมูลของ PC ในองค์กร จากแหล่งเก็บข้อมูลภายนอกได้อีกด้วยครับ อย่างไรแล้วก็ลองพิจารณาเมนบอร์ด ASUS Prime B360-PLUS/CSM ตัวนี้ไว้พิจารณาดูกันด้วยนะครับ ราคาเริ่มต้นของเมนบอร์ดรุ่นนี้อยู่ที่เพียง 3,xxx.- บาทต้นๆ เท่านั้นเอง… และสำหรับวันนี้ผมเองก็ต้องขอตัวลาไปก่อน สวัสดีครับ ^^”
