ASROCK Z390 Phantom Gaming-ITX/AC Motherboard Review

October 29, 2018December 13, 2018 Audigy 13509 Views

แกะให้ดูกันเลยดีกว่าครับกับชุด Heatsink ระบายความร้อนให้กับ M.2 ที่ซ้อนอยู่ด้านบน Heatsink ของ Z390 PCH อีกทีหนึ่ง

สามารถเลือกได้ว่าจะโชว์ M.2 ที่มี Cooling ติดไว้อยู่แล้ว หรือจะเอา Heatsink ของเมนบอร์ดไปแปะทับอีกที ซึ่งไม่ต้องกังวลนะครับว่า Heatsink จะติดตั้งกับ M.2 ที่มี heatsink มาอยู่แล้ว เพราะ ASROCK ออกแบบน๊อตขัน Heatsink มาเผื่อให้ค่อนข้างยาวครับ สามารถขันลงได้พอดี

มีการติดตั้ง Thermal Pad มาให้พร้อมใช้งานครับ

แยกส่วนของ Heatsink ระบายความร้อนของเมนบอร์ออกดูกันเลยดีกว่าครับ ว่ามีอะไรอยู่ด้านล่างบ้าง ^^”

นี่คือหน้าตาเมนบอร์ดแบบไม่มี Heatsink ระบายความร้อนครับ เราก็จะเห็นตัวชิปเซ็ต Intel Z390 แบบชัดเจน และภาคจ่ายไฟหลักของ CPU 5+2 Phase โดยเลือกใช้ Mosfet จากค่าย Dr.MOS ที่เป็นแบบ Single Package คุณภาพสูง จ่ายกระแสได้เยอะและความร้อนจากการทำงานไม่สูงมากครับ

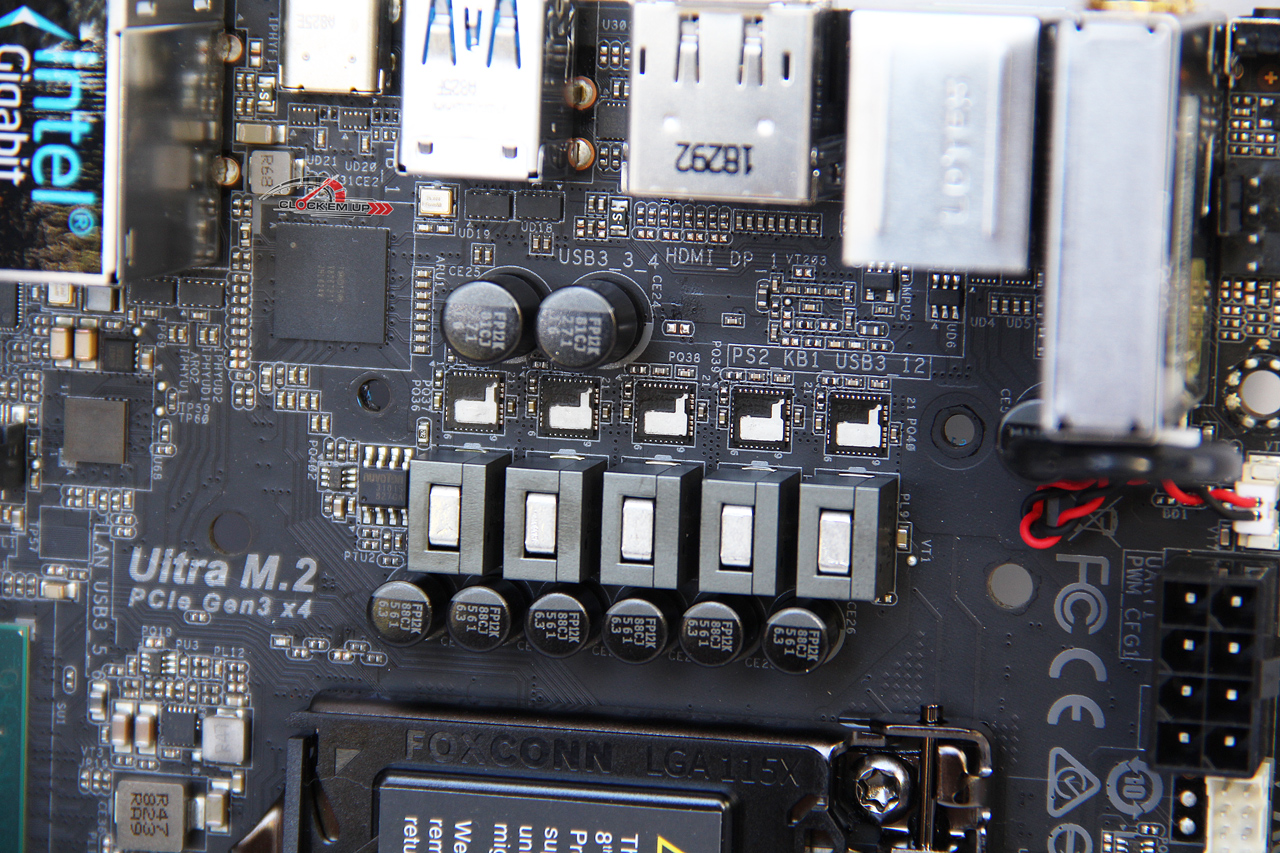

ดูกันใกล้ๆ อีกภาพหนึ่งสำหรับภาคจ่ายไฟหลักของ CPU ที่แยกมา 5 Phase ตรงนี้ ซึ่งจะมี Heatsink ระบายความร้อนให้ขนาดใหญ่ให้เรียบร้อย

ส่วนอีก 2 Phase ที่แยกออกมาตรงนี้จะไม่มีการติดตั้ง Heatsink ระบายความร้อนครับ

เมนบอร์ดรุ่นนี้รองรับการปรับแต่งแสงสีแบบ RGB Color ด้วย ASROCK Polychrome RGB ซึ่งจะมีช่องเสียบแบบ 12V 4-Pin RGB มาให้ 1 ช่อง และแบบ 5V 3-Pin Addressable ให้อีก 1 ช่อง

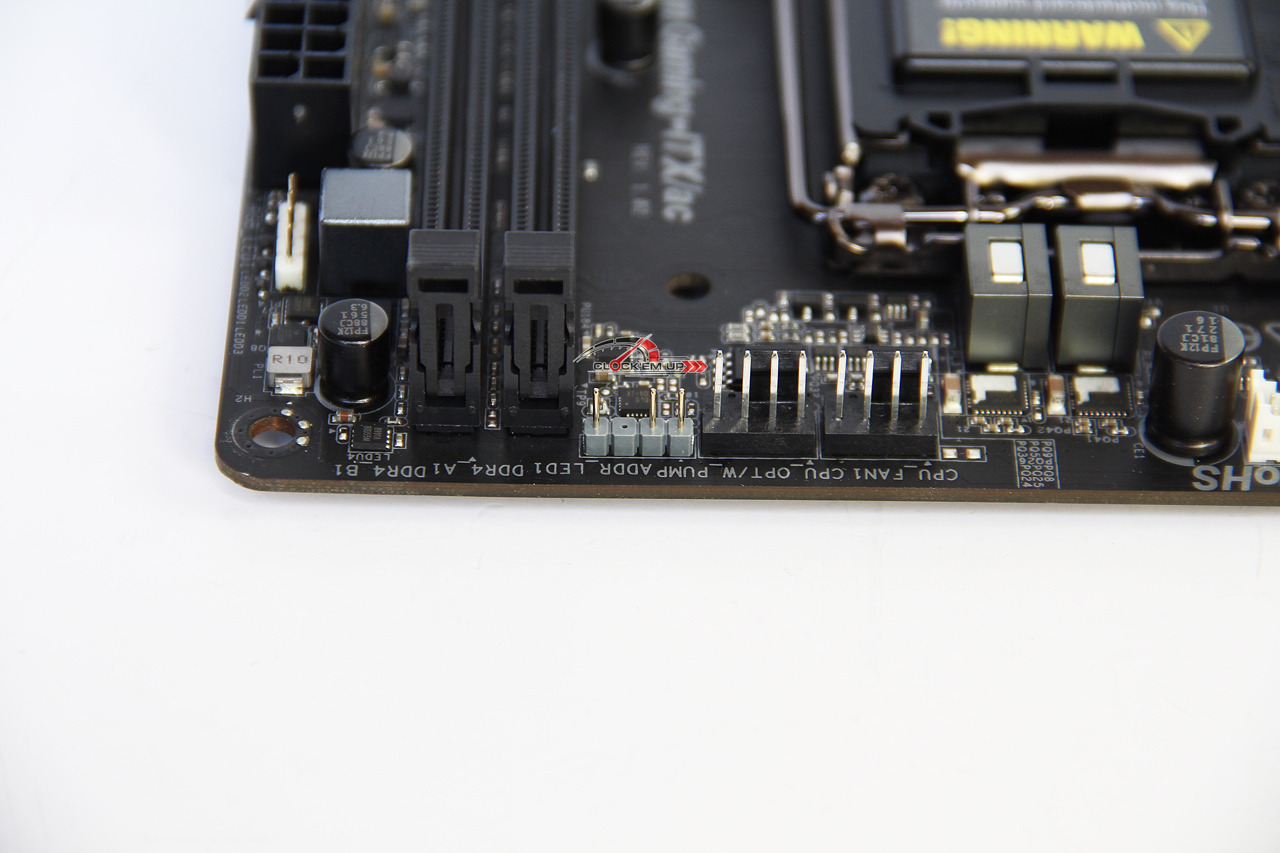

ตรงนี้คือบริเวณช่องเสียบสาย Strip แบบ 5V 3Pin RGB Addressable

บริเวณด้านหลังของเมนบอร์ดจะสามารถติดตั้งช่องเสียบ Ultra M.2 Socket 32Gb/s ได้อีก 1 ช่อง รวมแล้วเมนบอร์ดรุ่นนี้มีช่องเสียบ M.2 32Gb/s ทั้งหมด 2 ช่อง โดยทั้ง 2 ช่องจะรองรับการติดตั้ง M.2 ได้ทั้งแบบ SATA และ PCIe SSD (NVMe Support) และยังรองรับการติดตั้งร่วมกับ Intel Optane Memory ได้อีกด้วย

บริเวณชิปเซ็ต Intel Z390 วางอยู่นั้นจะอยู่ใกล้ๆ กับช่อง Ultra M.2 Socket

เมนบอร์ดรุ่นนี้มีช่องเสียบ SATA3.0 6Gb/s ทั้งหมด 4 ช่องด้วยกัน โดยทั้งหมดคุมตรงจากชิป Z390 ดังนั้นทุกช่อง สามารถรองรับการต่อใช้งานแบบ RAID 0, 1, 5 และ 10 ทุกช่องครับ

Storage Support :

4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology 16), NCQ, AHCI and Hot Plug
1 x Ultra M.2 Socket (M2_1), supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
1 x Ultra M.2 Socket (M2_2), supports M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
*If M2_1 is occupied by a SATA-type M.2 device, SATA3_1 will be disabled.
*Supports Intel^® Optane™ Technology
*Supports NVMe SSD as boot disks

ระบบเสียงนั้นยังคงเลือกใช้ชิป Realtek ALC 1220 Audio Codec 7.1CH HD-Audio อยู่เหมือนเดิม เพิ่มเติมคือเทคโนโลยีเสียงจาก Cretive Sound Blaster Cinema 5 มาให้ใช้งานได้อีกด้วยครับ ส่วน Audio Cap นั้นเลือกใช้ของดีมีคุณภาพจากค่าย Nichicon Fine Gold Series

Audio Feature :

7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
Premium Blu-ray Audio support
Supports Surge Protection
Nichicon Fine Gold Series Audio Caps
120dB SNR DAC with Differential Amplifier
NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
Pure Power-In
Direct Drive Technology
PCB Isolate Shielding
Impedance Sensing on Rear Out port
Individual PCB Layers for R/L Audio Channel
Gold Audio Jacks
15μ Gold Audio Connector
Supports Creative Sound Blaster™ Cinema 5

บริเวณช่องเสียบ PCIe3.0 x16 Slot ครับ ซึ่งจะติดตั้ง Steel Armor PCI-E slots เสริมความแข็งแรงมาให้เรียบร้อยครับ

บริเวณด้านหลังของ Back I/O Panel ครับ

2 x Antenna Ports
1 x PS/2 Mouse/Keyboard Port
1 x HDMI Port
1 x DisplayPort 1.2
1 x Intel^® Thunderbolt™ 3 (Compatible with USB 3.1 Gen2 and USB-C Display)*
1 x Optical SPDIF Out Port
4 x USB 3.1 Gen2 Type-A Ports (10 Gb/s) (Supports ESD Protection)
2 x USB 3.1 Gen1 Ports (Supports ESD Protection)
1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
1 x Clear CMOS Button
HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)
Supports USB PD 2.0 up to 12V@3A (36W) charging
