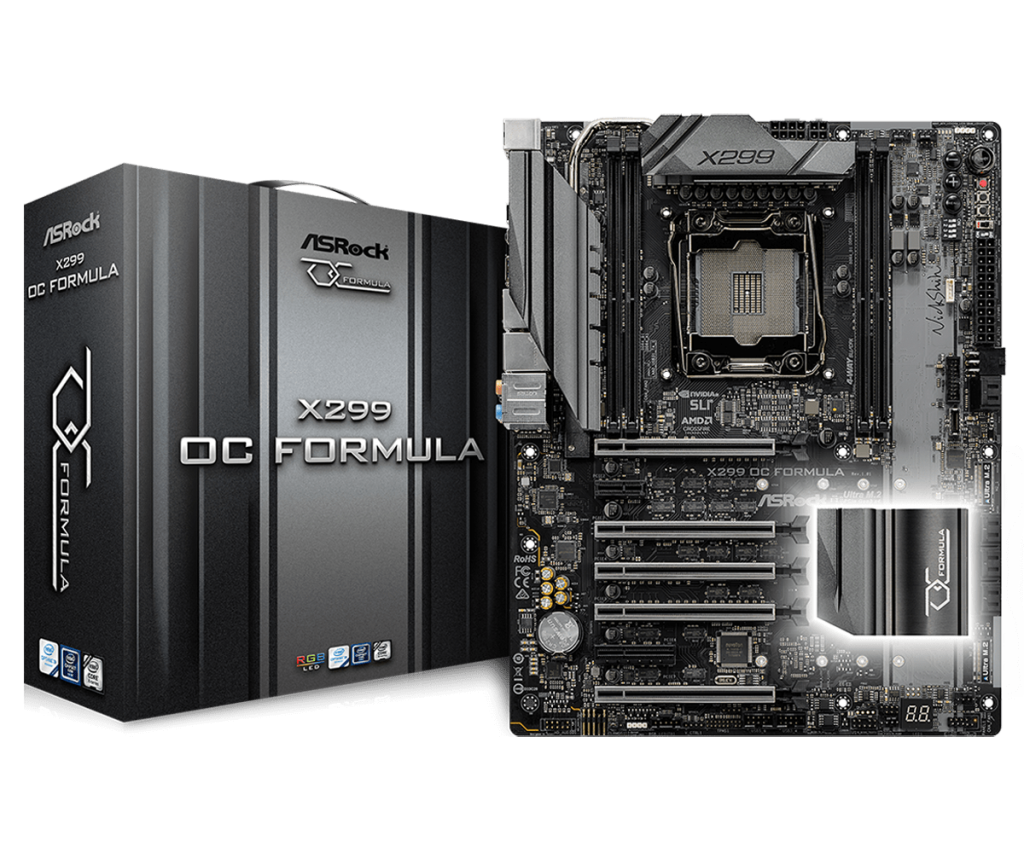

ASROCK X299 OC FORMULA Motherboard Review

สำหรับวันนี้เรามีเมนบอร์ดในตำนานรุ่นหนึ่งสำหรับนัก Overclocker กระเป๋าหนักจากค่าย ASROCK มาแนะนำให้เพื่อนๆได้พิจารณากันอีกหนึ่งรุ่นกับ ASROCK X299 OC FORMULA เมนบอร์ดที่ได้รับการพัฒนาร่วมกับนัก Overclocker ระดับโลกอย่าง Nick Shih ซึ่งหากใครพอทราบประวัติของเค้าดีแล้วจะพบว่าเขาเป็นชาวไต้หวันคนหนึ่งที่รักการ Overclock และทำลายสถิติโลก Benchmark ต่างๆ มานับไม่ถ้วน และปัจุบันเขาก็ได้เข้าทำงานกับ ASROCK ดูแลในส่วนของเมนบอร์ดที่ออกแบบมาสำหรับการ Overclock โดยตรงอย่าง เช่นใน OC FORMULA Series ในนั่นเอง



ASROCK X299 OC FORMULA เป็นเมนบอร์ดที่ออกแบบมาเพื่อนัก Overclocker โดยเฉพาะ ซึ่งจุดเด่นคือเลือกใช้ Component คุณภาพสูงในการทำภาคจ่ายไฟและรวมถึงการออกแบบลายวงจรสำหรับส่วนควบคุม DDR4 เพื่อให้มีความสามารถในการ Overclock เพิ่มความเร็วแรมได้มากเป็นพิเศษ และยังรวมถึงการออกแบบ BIOS ในการควบคุมปรับแต่งค่าไฟเลี้ยงและการปรับแต่ง DRAM Timing อย่างละเอียด ตอบสนองได้ทุกความต้องการไม่ว่าจะเป็น CL ต่ำๆ หรือการเน้นลาก Mhz สูงๆ ก็ทำได้ทั้งนั้น

เพื่อไม่เป็นการสับสัน เมนบอร์ดชิปเซ็ต Intel X299 Chipset ในครั้งนี้ออกแบบมาเพื่อรองรับ CPU บน Socket LGA-2066 ซึ่งมี CPU ถึง 2 ตระกูลที่สามารถติดตั้งได้บน Socket LGA-2066 นี้ซึ่งสร้างความสับสันให้ใครหลายๆ อยู่มิใช่น้อย ดังนั้นผมขอกล่าวไว้ตรงนี้อีกสักครั้งว่า CPU รุ่นไหน ใส่ได้บ้างบน Socket LGA-2066

เริ่มจากตระกูล Kabylake-X 14nm Processor ก่อนเลยครับ หลายๆ คนงงแน่นอนว่า Kabylake มาโผล่บนนี้ได้ไง แน่นอนครับ Intel ทราบดีกว่า CPU ตระกูลนี้ที่เราคุ้นเคยกันในรุ่น i7-7700K (Gen.7) นั้นสามารถวิ่งไปแตะเพดานความเร็วระดับ 7.0Ghz+ ได้และตัวชิปยังชอบความเย็นแบบจัดๆ ติดลบหนักๆ ด้วย LN2 ก็ยังสามารถทำงานได้ ซึ่งทั้งนี้การที่จะออกแบบให้ CPU Intel Kabylake สามารถติดลบหนักๆ แล้วยังทำงานได้นั้นต้องอาศัยการออกแบบวงจรและ BIOS ของเมนบอร์ดเพื่อคอยช่วยให้มันยังทำงานได้   ด้วยจุดเด่นนี้เอง CPU Intel Kabylake-X จึงถือกำเนิดขึ้นมาอีกครั้งบน Platform ใหญ่อย่าง X299 นั่นเอง  โดยมีข้อแม้ว่าการติดตั้ง CPU Kabylake-X บนเมนบอร์ด Socket LGA-2066 นั้นจะสามารถทำงานร่วมกับ Memory แบบ Dual Channel ได้เท่านั้น !  หรือบังคับให้ใส่แรมได้เพียง Slot แค่ฝั่งด้านขวามือนั่นเอง !!! (เหมือนกับการใช้งานบน CPU Gen7 Socket LGA-1151 นั่นล่ะครับ) และแน่นอนว่าตุดเด่นนอกจากความสามารถในการ Overclock CPU ได้เกินระดับ 7.3Ghz+ บนเมนบอร์ด X299 แล้วเจ้า Kabylake-X ยังเด่นในเรื่องของ IMC หรือ Memory Controller ที่สามารถควบคุมแรมให้สามารถรองรับความเร็วในระดับ DDR4-4600Mhz+ แบบ Dual Channel ได้แบบชิวๆ อีกด้วย ตรงนี้ล่ะครับ ที่มันน่าลิ้มลองสำหรับน้ำ Overclock  อ้อ….พูดมาตั้งนานเกือบลืมบอกว่ามี CPU รุ่นไหนบ้าง  ได้แก่ Intel Core i7-7740X 4C/8T L3-8MB และ Core i5-7640X 4C/4T L3-6MB เพียง 2 รุ่นเท่านั้น จำกันง่ายๆ เพียงเท่านี้  ส่วนโครงสร้างหลักและสถาปัตยกรรมก็ยกเอามาจาก Kabylake Gen.7 นั่นล่ะครับ แค่แปลงมาลงบน Socket LGA-2066 และตัดพวก IGP ออกไปเท่านั้นเอง จึงทำให้มันสามารถ Overclock ได้ง่ายขึ้นไปอีก…..  ส่วนเรื่องของ IMC ของ CPU นั้นอย่างที่บอกครับรับได้ตั้ง DDR4-2133 ไปจนถึง DDR4-4600 แบบ XMP บนเมนบอร์ดรุ่นนี้ได้เลย ซึ่งมีอยู่ 2 รุ่นเท่านั้นคือแรม G.Skill ในหรัส F4-4600CL19-D-16GTZKKC และ F4-4600CL19-D-16GTZKKA ส่วนทางด้าน Corsair นั้นมีอีกหนึ่งรุ่นที่น่าสนใจคือรหัส CMK16GX4M2F4500C19 และค่า TeamGroup ก็ยังมี DDR4-4500 อีกหนึ่งรุ่นคือรหัส M41DA32GJ29S-0202300 เพิ่มเติมในส่วนของ Memory QVL (KBL-X) ได้ที่นี่

Support CPU Intel Kabylake-X 14nm LGA-2066 :

• Core i5-7640X 4C/4T | 4.3Ghz | L3-6MB | 112W
• Core i7-7740X 4C/8T | 4.0Ghz | L3-8MB | 112W

ต่อมาก็น่าจะเป็น CPU รุ่นใหญ่ที่เกิดมาเพื่อ Socket LGA-2066 นี้จริงๆ นั่นก็คือเจ้า Skylake-X 14nm. ที่จะทำงานร่วมกับ Memory Controller แบบ Quad-Channel ตามแบบฉลับของ CPU ระดับ HEDT (High-End Desktop) ซึ่งจะเริ่มต้นที่ CPU แบบ 6Core-12Threads ในรุ่น Core i7-7800X ไปจนถึงรุ่นใหญ่สุดๆ นั่นก็คือ Intel Core i9-7980XE 18Core-36Threads นั่นเองครับ โดยจะรองรับได้ทั้งหมดได้ 6 รุ่นได้แก่

Support CPU Intel Skylake-X 14nm LGA-2066 :

• Core i7-7800X 6C/12T | 3.5Ghz | L3-8.25MB | 140W
• Core i7-7820X 8C/16T | 3.6Ghz | L3-11MB |140W
• Core i9-7900X 10C/20T | 3.3Ghz | L3-13.75MB | 140W
• Core i9-7920X 12C/24T | 2.9Ghz | L3-16.5MB | 140W
• Core i9-7940X 14C/28T | 3.1Ghz | L3-19.25MB | 165W
• Core i9-7960X 16C/32T | 2.8Ghz | L3-22MB | 165W
• Core i9-7980XE 18C/36T | 2.6Ghz | L3-24.75MB | 165W

ส่วนในเรื่องของระบบ Memory Controller แบบ Quad Channel นั้นก็อาจจะไม่สามารถที่จะพาแรมไปได้ในความเร็วสูงๆ แบบที่ Kabylake-X ทำได้แต่อย่างน้อย Quad-Channel DDR4-4133Mhz นั้นไม่ใช่เรื่องยากแน่นอน ดูกันต่อได้ที่นี่เลยครับ Memory QVL (SKL-X)

ภาคจ่ายไฟของเมนบอร์ดรุ่นนี้ออกแบบมาทั้งหมด 13+2Phase ซึ่งแบ่งให้ CPU 13 Phase และสำหรับ Memory อีก 2 Phase โดยการออกแบบของชุดจ่ายไฟ CPU นั้นจะควบคุมด้วยระบบ Digi Power VRM Design และเลือกใช้  Dr.MOS สำหรับ Mosfet จ่ายไฟให้กับ CPU ซึ่งมอสเฟสแต่ละตัวจ่ายกระแสไฟได้มากถึง 60A กันเลยทีเดียว แถมยังเป็น Mosfet ที่มีอุณหภูมิในการทำงานที่ไม่สูงมากอีกด้วยครับ…..

บริเวณจุดจ่ายไฟเลี้ยงเสริมให้กับ CPU แบบ +12V 8+4Pins แค่นี้ก็เพียงพอต่อการ Overclock แบบโหดๆ แล้วล่ะครับ



บริเวณจุดนี้เรียกว่า Overclockers Must-Have หรือของมันต้องมีสำหรับการช่วย Overclock โดยปุ่มต่างๆ นั้่นก็ได้แก่ Power/Reset Switch, Retry/Reset/BFG Button, PCIe NO/OFF  เลือกเปิด-ปิดได้ 4 ช่อง, Rapid OC เอาไว้ปรับแต่ง Bclk และ Multiple, LN2 Mode เอาไว้เปิดสำหรับการ Overclock ด้วย Ln2 โดยเฉพาะ และยังมีปุ่ม Slow Mode สำหรับสับตัวคูณ CPU ลงเหลือ x8 เพื่อเป็นพัก CPU เพื่อให้เสถียรภาพขึ้นขณะช่วงที่เราไม่ได้ Benchmark หรือกำลังไปเติม LN2 นั่นเอง



มีช่องเสียบไฟเลี้ยงเสริมสำหรับช่อง PCIe Slot ด้วยการเพิ่ม 6-Pin VGA Connector มาให้เสียบเป็นไฟเสี้ยงเสริม 1 ช่อง และถัดไปนั้นเป็นช่องเสียบ SATA3.0 6Gb/s เสริมจากค่าย ASMedia เหมาะสำหรับเอาไว้ลงเล่น Windows XP ที่ต้องลง OS แบบ IDE หรือ AHCI Mode ก็แล้วแต่ความต้องการ

ส่วนช่องเสียบ SATA3.0 6Gb/s อีก 6 ช่องตรงนี้จะเป็นชุดที่ควบคุมตรงจากชิปเซ็ต Intel X299 PCH รองรับการต่อใช้งานแบบ RAID 0, 1, 5 และ 10 และยังมีช่องเสียบ M.2 Socket 32Gb/s PCIe3.0 x4 (M Key Type) อีก 2 ช่องให้เสียบใช้งาน ซึ่งรองรับ NVMe PCIe SSD/SATA M.2 SSD



มีช่องเสียบ PCIe3.0 x16 Slot ทั้งหมด 5 ช่องด้วยกัน รองรับการทำงานแบบ 4-Way SLI และ 4-Way CrossfireX ทั้งนี้และทั้งนั้นการต่อใช้งาน 4-Way Multi-GPU นั้นต้องเป็น CPU ที่มีช่อง PCIe 44-Lanes [x8+x8+x8+x8] ขึ้นไป ส่วน CPU แบบ 28-Lanes รับได้แค่ 3-Way [x8+x8+x8] ถ้าต่อกับ CPU 16-Lanes (Kabylake-X) จะทำงานได้เพียง x8+x8 เท่านั้นสำหรับ Multi-GPU Config ครับ และยังเสริมความแข็งแรงให้กับช่องเสียบ PCIe3.0 x16 ทั้ง 5 ช่องด้วยการครอบด้วยกรอบเหล็กแข็งแรง ป้องการ Slot แตกหนักได้ดีขึ้นกว่าเดิมเยอะมาก

บริเวณจุดแสดง Debug Post ครับ



ด้านหลังของ Back I/O Panel นั้นก็จะดูโล่งๆ หน่อยครับฮ่าๆ เพราะเมนบอร์ดสำหรับ Overclock นั้นคงตัดลดในส่วนที่ไม่จำเป็นออกไปบ้างล่ะ แต่อย่างน้อยก็ยังมี USB Port มาให้มากถึง 7 ช่องโดยเป็น + USB3.1 Type-C อีกหนึ่งช่อง

และความพิเศษของเมนบอร์ดรุ่นนี้ยังมีการเพิ่มปุ่ม BIOS Flashback Button สำหรับกู้ BIOS ที่เสีย วิธีใช้งานก็แสนง่าย และไม่จำเป็นต้องติดตั้ง CPU ลงบน Socket เพียงเสียบ PSU 24 Pin ก็พอแล้ว จากนั้นไปโหลด BIOS ให้ตรงรุ่น เปลี่ยนชื่อไฟล์ให้เป็น creative.rom แล้วโยนไฟใส่ใน USB Drive ที่ทำการ Format เป็น FAT32 จากนั้นนำ USBไปเสียงยัง Port ที่รองรับคือบริเวณช่องเสียบ USB2.0 ช่องด้านล่างสุดที่ใกล้กับช่องเสียบ PS/2 ตามภาพด้านล่างนี้เลยครับ จากนั้นกดปุ่ม BIOS Flashback ค้างไว้ 3 วินาที รอไฟ LED กระพริบขึ้นมา และรอจนกว่าไฟ LED จะดับไป ก็คือเรียบร้อยแล้วนั่นเอง…

Back I/O Panel :

• 1 x PS/2 Mouse/Keyboard Port
• 1 x Optical SPDIF Out Port
• 2 x USB 2.0 Ports (Supports ESD Protection)
• 1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (ASMedia ASM3142) (Supports ESD Protection)
• 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (ASMedia ASM3142) (Supports ESD Protection)
• 4 x USB 3.1 Gen1 Ports (Supports ESD Protection)*
• 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
• 1 x BIOS Flashback Button
• 1 x Clear CMOS Button
• HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)
• *Ultra USB Power is supported on USB3_34 ports.
  ACPI wake-up function is not supported on USB3_34 ports.

Audio Feature :

• 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
• Premium Blu-ray Audio support
• Supports Surge Protection
• Supports Purity Sound™ 4
• Nichicon Fine Gold Series Audio Caps
• 120dB SNR DAC with Differential Amplifier
• NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
• Pure Power-In
• Direct Drive Technology
• PCB Isolate Shielding
• Impedance Sensing on Front Out port
• Individual PCB Layers for R/L Audio Channel
• Gold Audio Jacks
• 15μ Gold Audio Connector
• Supports DTS Connect

LAN Port :

• Gigabit LAN 10/100/1000 Mb/s
• 1 x Giga PHY Intel^® I219V, 1 x GigaLAN Intel^® I211AT
• Supports Wake-On-LAN
• Supports Lightning/ESD Protection
• Supports Dual LAN with Teaming*
• Supports Energy Efficient Ethernet 802.3az
• Supports PXE
• Teaming is supported on Windows^® 10 RS2 and above.

เรื่องของแสงสีแบบ RGB Color นั้นก็ยังพอมีให้เห็นกันบ้างบนเมนบอร์ด Overclock ในรุ่นนนี้ ซึ่งทาง ASROCK เรียกว่า RGB LED ซึ่งสามารถควบคุมการทำงานผ่านทาง Software บน OS ได้แบบ Realtime ว่าต้องการรูปแบบการแสดงผลแบบไหน นอกจากนี้ยังมีช่องเสียบ Connet LED Strip Header บนเมนบอร์ดอีก 2 จุดกันเลยทีเดียว

และทั้งหมดนี้ก็เป็นลูกเล่นการ Feature เด่นทั้งหมดของเมนบอร์ด ASROCK X299 OC FORMULA ตัวนี้ล่ะครับที่ต้องบอกเลยว่าถึงแม้จะเป็นเมนบอร์ดสำหรับ Overclock โดยเฉพาะ แต่ก็ยังมี Feature ลูกเล่นต่างๆ ที่ครบถ้วนอยู่มิใช้น้อย ไม่ว่าจะเป็น Overclock Feature เด็ด, M.2 Socket 32Gb/s ถึง 2 ช่อง, PCIe3.0 x16 มี 5 ช่อง, ระบบแสงสีแบบ RGB Color ที่ควบคุมด้วยระบบ ASROCK RGB LED, ปุ่ม BIOS Flashback สำหรับกู้ BIOS โดยไม่ต้องใส่ CPU ก็ทำได้ และในช่วงต่อไปนี้จะเป็นผลการทดสอบด้วยการ Overclock CPU Intel Core i5-7640X 4C/4T ร่วมกับ Memory DDR 4 จากค่าย G.SKILL ในรุ่น TridentZ DDR4-3200CL14 16GB-Kit ที่เป็นชิป Samsung B-Die ตัวแรง ถ้าพร้อมแล้วไปชมรายละเอียดของการ Setup และการปรับแต่งค่าต่างๆ จากหน้า UEFI BIOS กันเลย ว่าต้องทำอะไรบ้าง ?

ภาพบรรยากาศในการทดสอบในครั้งนี้ครับ ซึ่งค่า Overclocking ต่างๆ สำหรับการโชว์ Benchmark ในวันนี้จะอยู่ด้านล่างนี้เลยนะครับ ส่วนวันห่อนใครที่ได้ดู Clock’EM UP Live สดกันไปแล้วก็จะเห็นได้เลยว่า ASROCK X299 OC FORMULA นั้นสามารถ Overclock แรม DDR4 ได้เกิน 4600+ แบบหมูๆ เลยก็ว่าได้….

CLOCK’EM UP : STAY TUNE 2018

CPU	Intel Core i5-7640X 4C/4T Kabylake-X 14nm.
CPU Cooler	–Water Cooling Custom Set – Kyros HF Copper – Radiator : XSPC RX480 480mm. – Radiator Fan : Nactua NF-F12 IPPC 3,000rpm x4 – Pump : XSPC DDC MCP355 + Laing – Fitting & Tube Size : 1/2″
Motherboard	ASROCK X299 OC FORMULA BIOS Ver. 1.20
Memory	G.Skill TridentZ DDR4-3200 CL14-14-14-34 16GB-Kit
VGA	GALAX GTX 1050 Ti EXOC
Hard Drive	Apacer Panther AS340 240GB (OS)
PSU	CoolerMaster V1200 PLATINUM
OS	Windows 10 Pro 64 bit [Last Update] 1709

System Overclocking Config

• Intel Core i5-7640X : 5.30Ghz /Cache 5.07Ghz [47×112.72Bclk] Vcore 1.34V BIOS Set
• Memory : DDR4-4660 (2330Mhz) CL19-19-19-39 2T 1.575V

UEFI BIOS Overclocking Config

ทั้งหมดนี้คือค่า Overclocking Config ที่ผมจับภาพจากทางหน้า BIOS มาแบ่งปันให้เพื่อนๆ ได้ชมกันสำหรับการ Overclock เมนบอร์ดให้แรมไปที่ความถี่สูงๆ เกินระดับ DDR4-46xxMhz+ ด้วยการตั้งค่าหน่วงเวลาในการเข้าถึงข้อมูลหรือ CL ไว้ที่ 19-19-19-39 2T พร้อมกับการกดค่า Sub-Timing ไว้แน่ดีระดับหนึ่ง เท่าที่แรมจะไปได้ครับ โดยเราใช้ไฟเลี้ยงประมาณ 1.575V สำหรับตัวแรม  ส่วนไฟเลี้ยงชุดอื่นๆ ที่จำเป็นก็ได้แก่ VCCIO, VCCSA และ PCH PLL โดยทั้งหมดจะใช้ประมาณ 1.30V+ เล็กน้อยแล้วแต่ CPU แต่ละตัวเลยครับ เพราะอาจจะใช้มากน้อยต่างกัน ส่วนคำแนะนำนั้นอย่าใช้ไฟพวกนี้เกินระดับ 1.40v+ ด้วยชุดระบายความร้อนแบบ Air หรือ Water Cooling เพราะ CPU อาจจะพังได้ง่ายครับ ส่วนถ้าเล่น Sub-Zero แบบติดลบก็ 1.45v+ สบายๆ

Benchmark Results

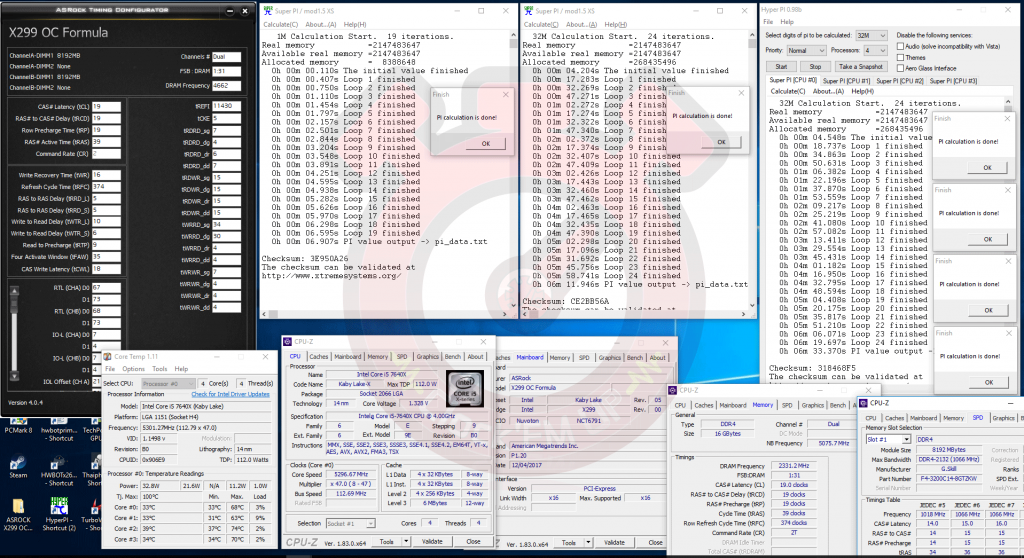

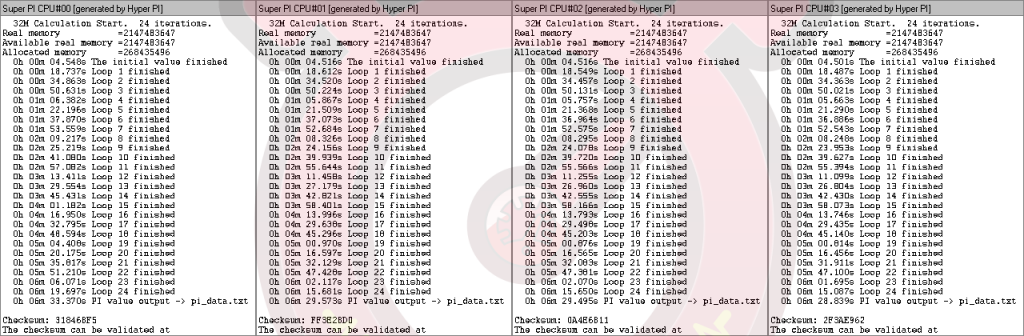

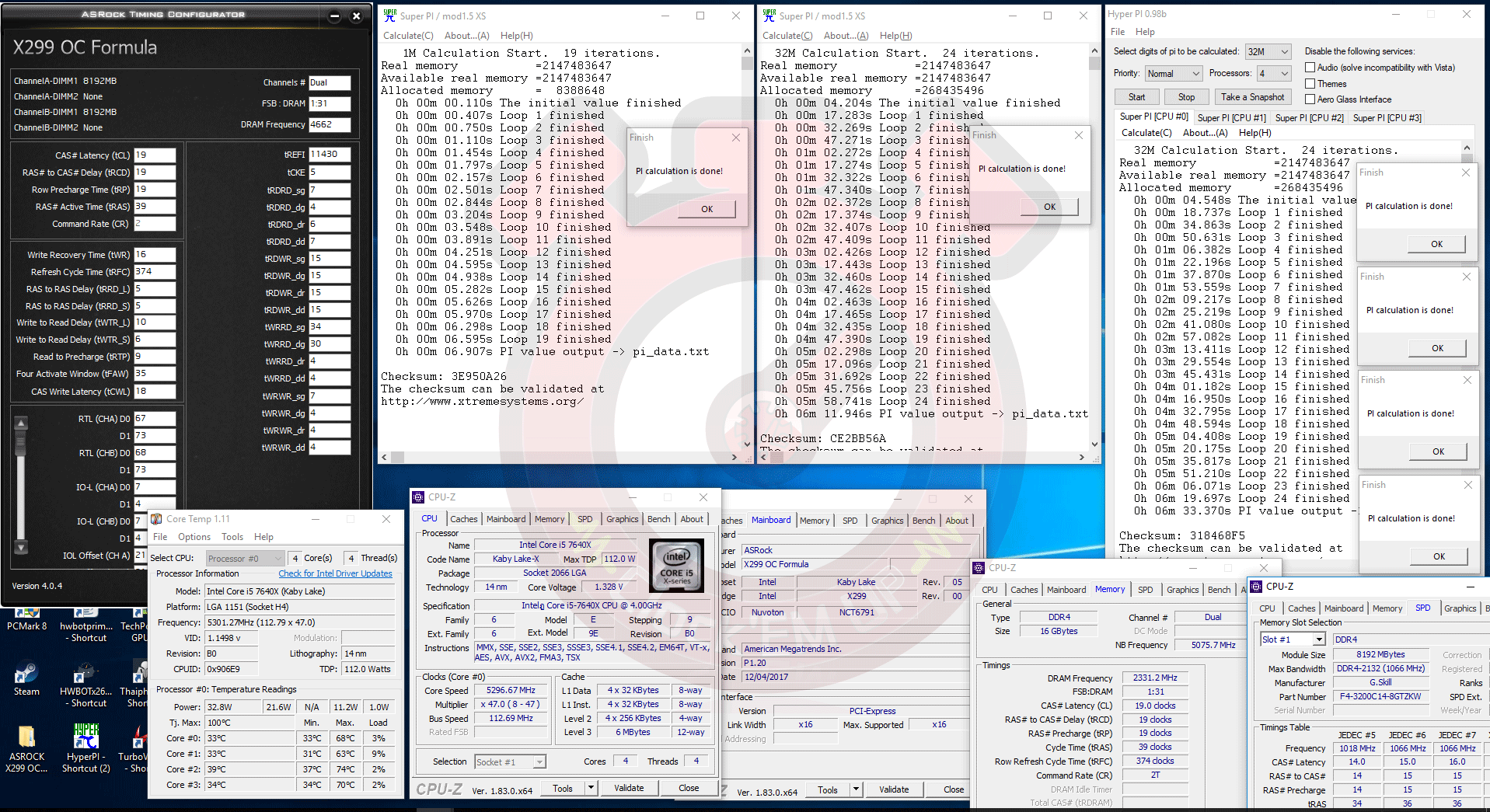

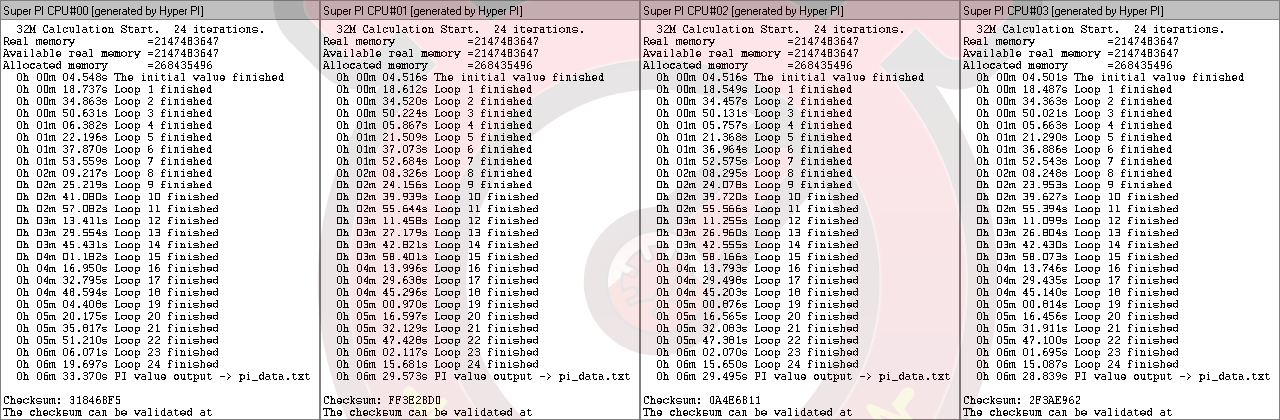

-Super Pi

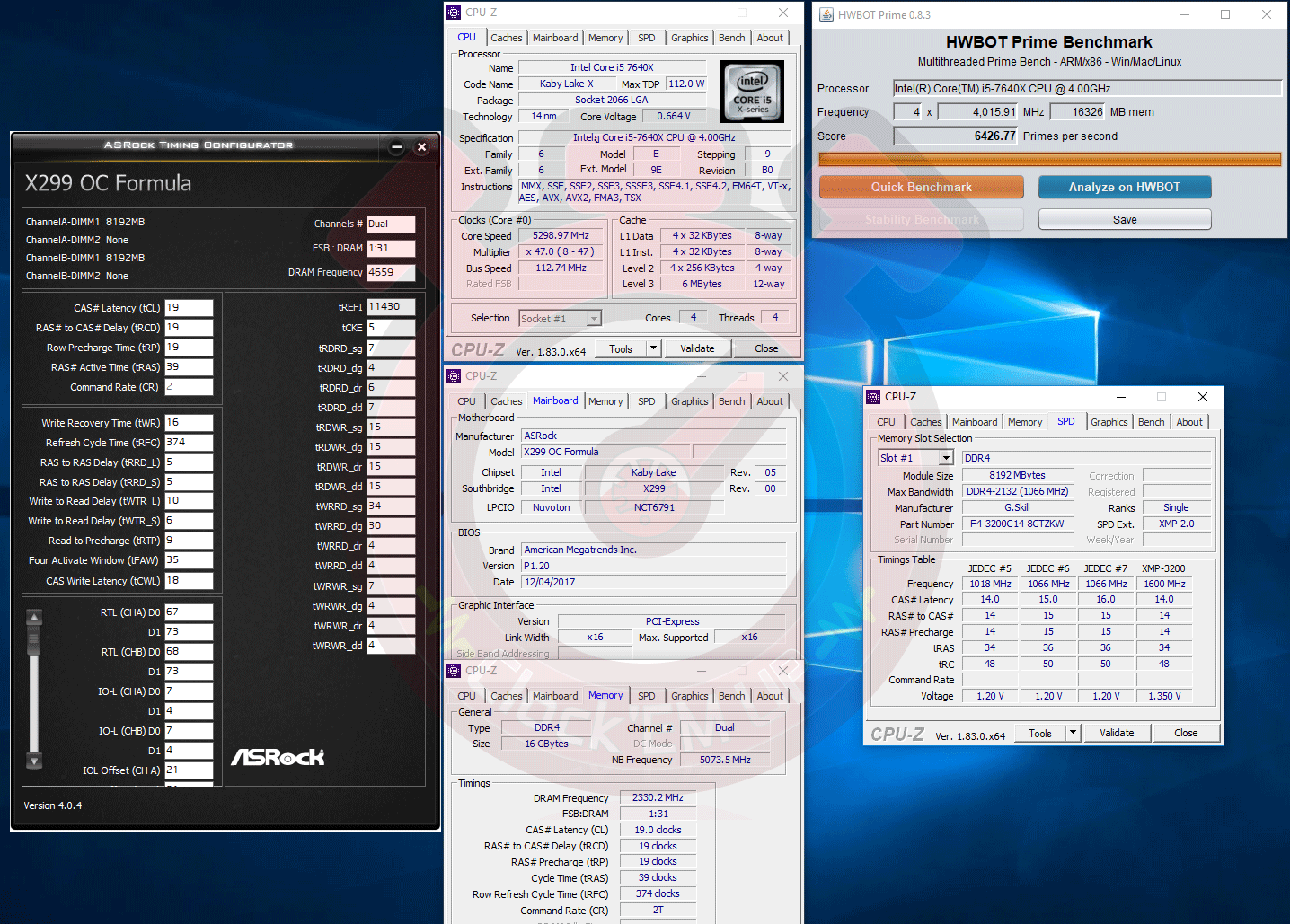

-HWBOT Prime

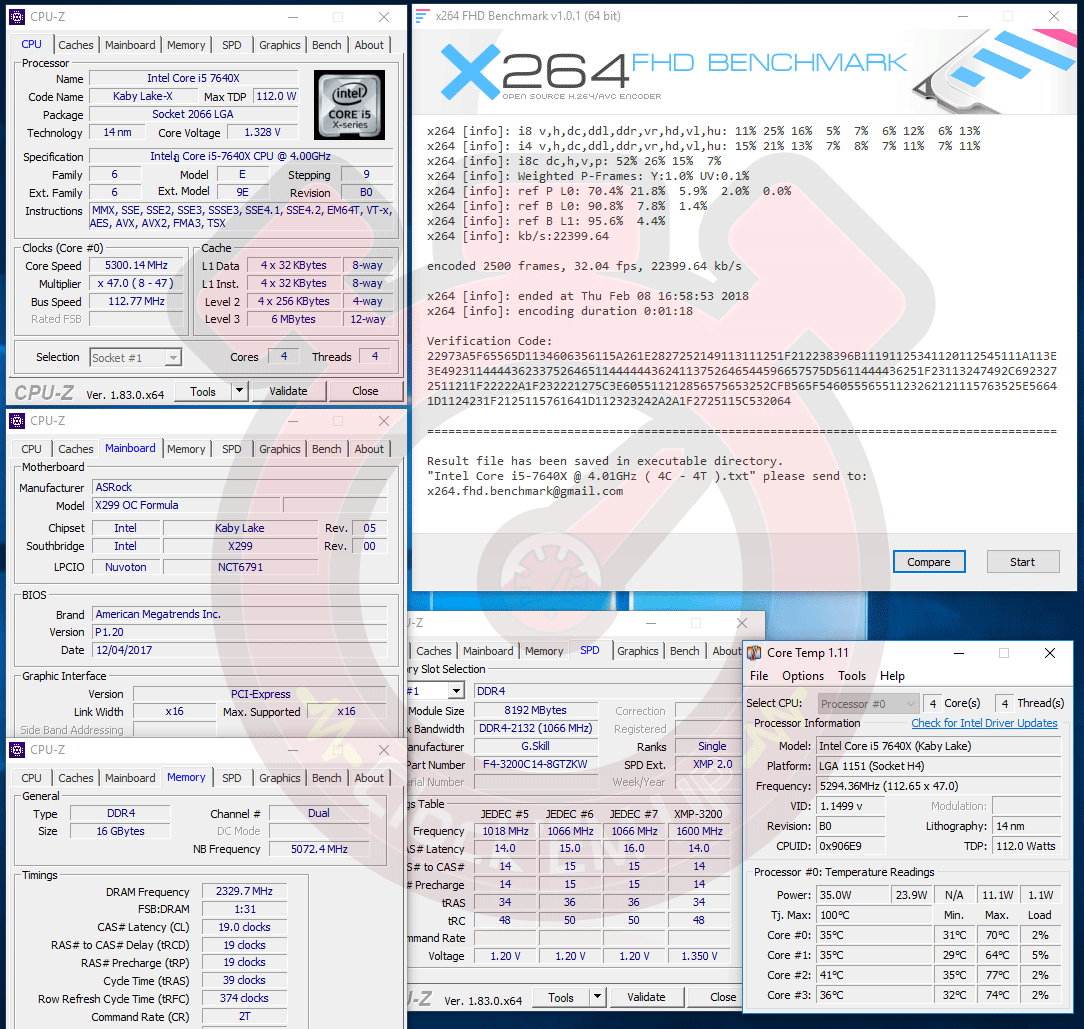

-x264 FHD Benchmark

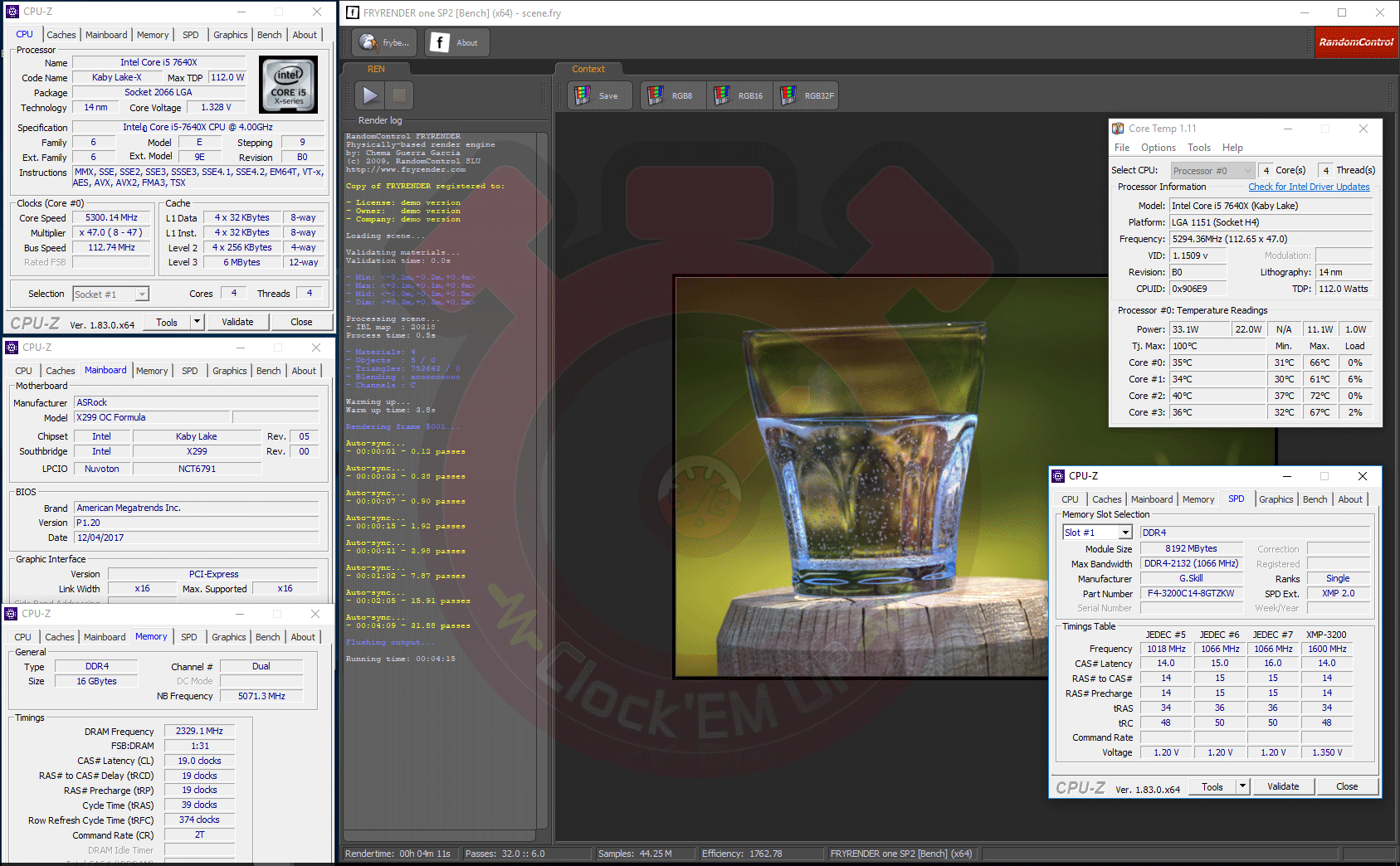

-FryRender x64

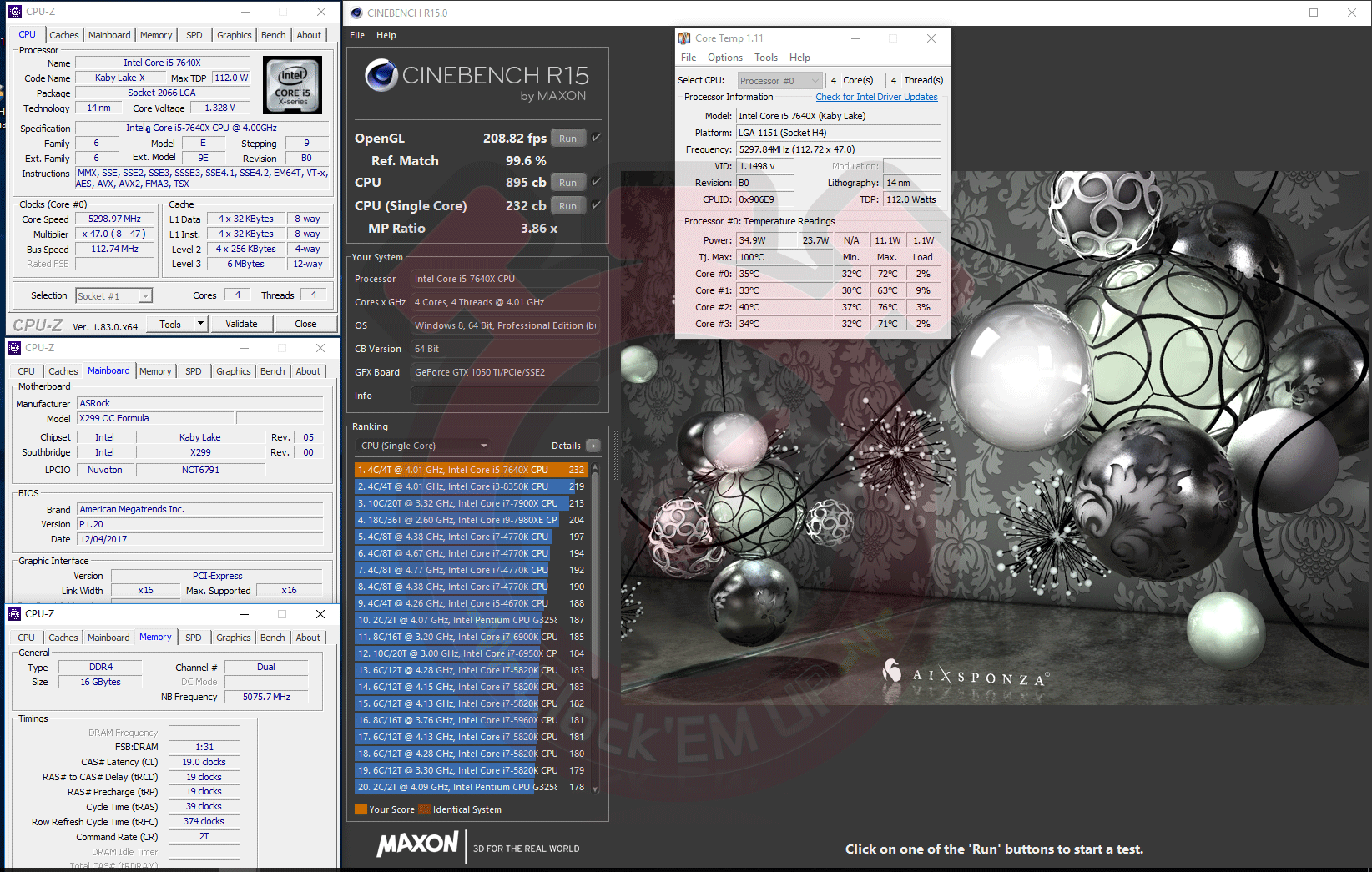

-Cinebench R15

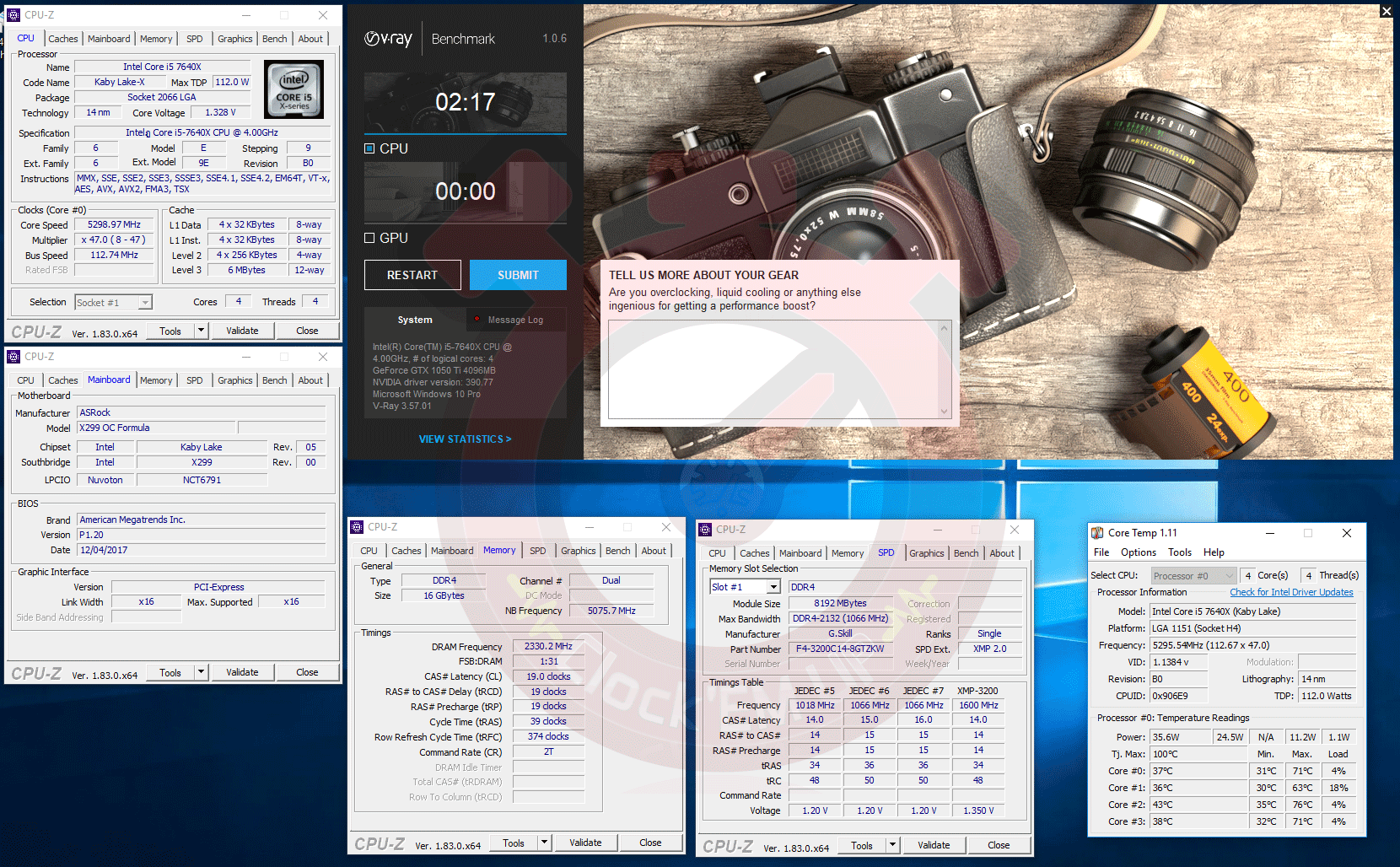

-Vray Benchmark

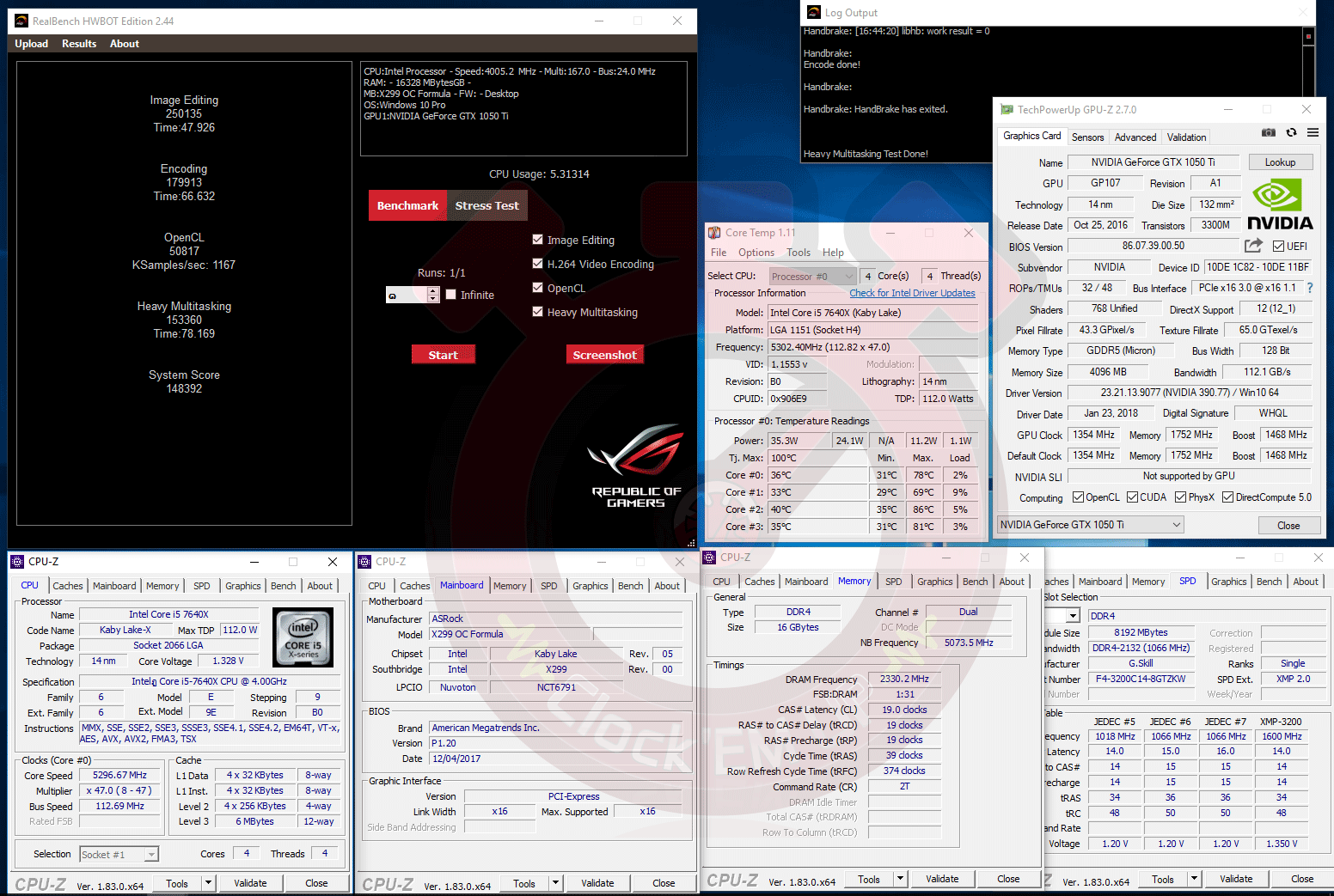

-Realbench V2.44

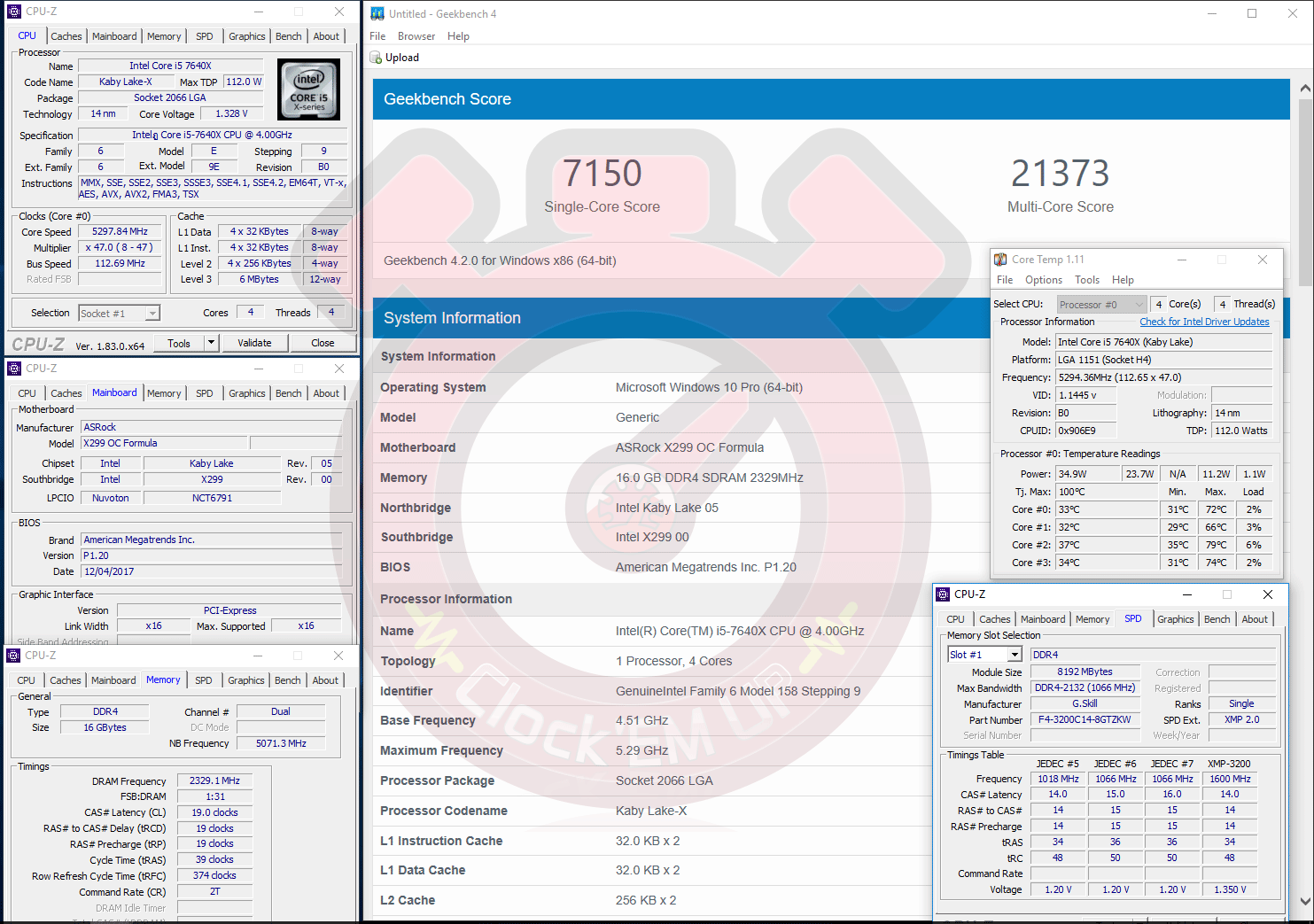

-Geekbench 4

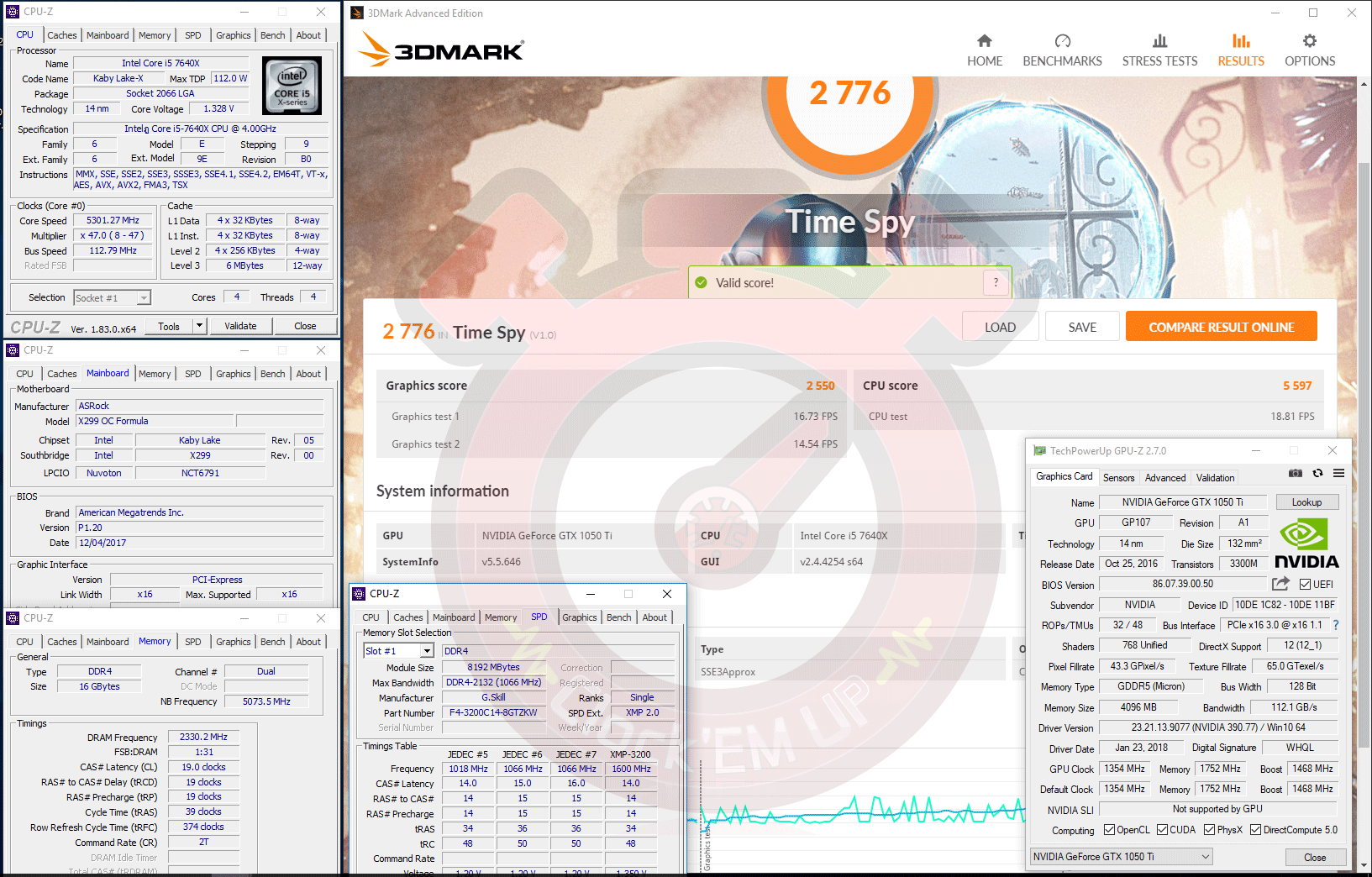

-3DMARK Time Spy

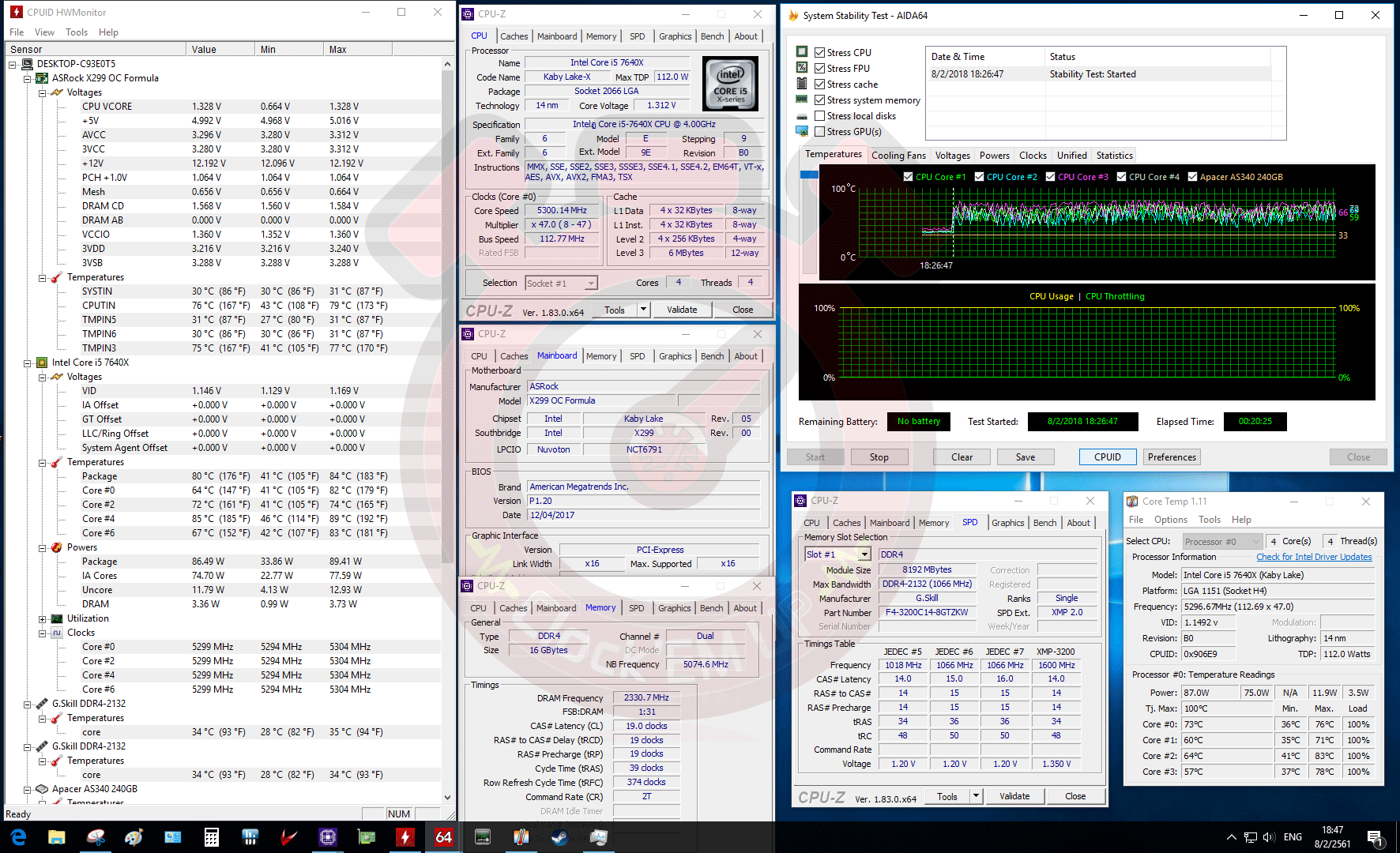

-AIDA64 CPU Stress Test + Memory 20Min Pass

Conclusion.

เอาล่ะครับก็มาถึงช่วงท้ายกันแล้วสำหรับรีวิวของเมนบอร์ดสำหรับนัก Overclock ในรุ่น ASROCk X299 OC FORMULA ซึ่งถามว่าตอบโจทย์ไหมนั้นก็ต้องบอกว่าใครเล่น Overclock ชอบความแรงอยู่แล้วก็สายตรงเลยสำหรับเมนบอร์ดรุ่นนี้ เรื่องของการ Overclock CPU ที่เน้น Ghz สูงๆ อย่างเช่น i5-7640X ในครั้งนี้ก็สามารถพาไปได้ถึง 5.3Ghz ได้แบบชิวๆ แถมยังตบ Cache Speed ขึ้นไปได้อีกถึงระดับ 5.07Ghz ได้อีกด้วย จัดว่าไม่ธรรมดาอย่างมากเลยล่ะครับ  และยังไม่หมดแค่นั้นครับ มันยังสามารถคุมแรม DDR4 ให้สามารถเพิ่มความเร็วไปได้ในระดับ DDR4-4660Mhz CL19-19-19-39 2T ได้อย่างมีเสถียรภาพแบบไม่ได้ยากเย็นอีกด้วย ดังนั้นใครมีแรม Samsung ชิป B-Die อยู่สามารถลากเล่นได้อย่างเมามันส์กันเลยล่ะครับ  และสำหรับวันนี้ผมเองก็อาจจะพิสูจน์ว่าการบูทแรมความเร็วสูงๆ เกิน DDR4-4600+ บนเมนบอร์ดชิปเซ็ต X299 นั้นทำได้หรือไม่ คำตอบคือ ASROCK X299 OC FORMULA นั้นสามารถทำได้แบบชิวๆ เลยล่ะครับ

ส่วนในเรื่องของ Performance จริงๆ แล้วนั้นเราสามารถที่จะเน้นที่การ Overclock แรมในระดับ DDR4-4000-4200Mhz แล้วกด CL ชุดหลักในระดับ 14-14-14, 15-15-15 หรือ 16-16-16  อาจจะดูมีประสิทธิภาพที่สูงกว่าในการทดสอบของเรานั้นนี้ครับ ซึ่งก็อย่างที่บอกผมอยากลองจูนแรมบัสสูงๆ + CL ที่แน่นพอในระดับความถี่นั้นๆ ดูด้วยว่าจะทำได้หรือไม่ ดังนั้น Config นี้ก็เป็นการทำให้เห็นว่า เมนบอร์ดรุ่นนี้ควบคุมแรมในระดับ DDR4-4660Mhz+ ได้จริงๆ และทำได้ดีด้วย เพราะปกติอล้ว X299 ถ้าออกแบบเมนบอร์ดไม่ดีจริง มาถึงจุดนี้ได้ยากมาก  อย่างไรแล้วก็ต้องขอฝากเมนบอร์ดสำหรับนัก Overclocker รุ่นนี้ไว้อีกหนึ่งรุ่นด้วยสำหรับสาวก ASROCK ตัวจริง ผมว่ารุ่นนี้สุดแล้วจริงๆ ในยุคนี้….  สวัสดีครับ
