รีวิว ROG MAXIMUS XII EXTREME Overclocking Performance Review

May 20, 2020May 21, 2020 Audigy 13705 Views

Unboxing

กราบสวัสดีแฟนๆ Clock’EM UP กันทุกท่านอีกครั้ง หลังจากห่างหายการ Update รีวิวไปอยู่พักใหญ่เลยฮ่าๆ ก็เนื่องด้วยการระบายของ COVID-19 ทำให้หลายๆ อย่างล่าช้าไปเสียหมด.. x_x… อย่างไรแล้วตัวผู้เขียนก็ฝากเพื่อนๆ ที่รักทุกท่านดูแขสภาพกันให้ดีๆ ด้วยนะครับ เราจะผ่านพ้นเรื่องร้ายๆ ไปด้วยกัน ^___^ และสำหรับรีวิวฉบับนี้ก็จะเป็นการเปิดตัวของสุดยอด Processor รุ่นใหม่ล่าสุดของทาง Intel อย่าง Intel Core 10TH Gen Processor รุ่นใหม่ล่าสุด โดยนำด้วยเรือธงใหญ่ในรุ่น Core i9-10900K ที่มาพร้อมกับจำนวนแกนประมวลผลมากถึง 10 คอร์กับเทคโนโลยีจำลองคอร์เสมือน Hyper Threading จึงทำให้ Processor มีจำนวนคอร์ประมวลผลรวมถึง 20 Thread กันเลยทีเดียว… และที่สำคัญเลยก็คือ Intel ยังคงมั่นใจในคุณภาพของซิลิกอนที่ผลิตอยู่ 14nm. เหมือนเดิม…. คือตรงนี้แหละ ที่หลายคนสงสัยว่า ยังไหวเหรอ? จะร้อนหรือป่าว ? เพราะอย่าลืมว่าทาง Intel ได้เพิ่มความเร็วของ CPU ในช่วง Intel Thermal Velocity Boost Freq ได้สูงถึง 5.3Ghz กันเลยนะเออ…. แบบนี้มันต้องไม่ธรรมดาแน่ๆ เพราะรุ่นเก่อนหน้านี้อย่าง Gen9 ในรุ่น 9900K แค่ 5Ghz นิ่งๆ ก็ร้อนแทบคุมไม่อยู่แล้ว แต่คราวนี้ปล่อยบูสได้ถึง 5.3Ghz จึงน่าสนใจอย่างมากครับ ^^”

Intel Core i9-10900K 10C/20T 14nm.

รายละเอียดทางเทคนิคคร่าวๆ ของ CPU intel Core i9-10900K นั้นมีจำนวนคอร์ประมวลผลทั้งหมด 10 Core / 20 Thread + L3 20MB. ความเร็วพื้นฐาน Base Frequency 3.7Ghz และสามารถบูสได้สูงสุดที่ระดับ 5.3Ghz ด้วยเทคโนโลยีใหม่ Intel Thermal Velocity Boost Frequency ส่วนค่า TDP นั้นขยับขึ้นมาที่ 125Watt พร้อมกับการปรับปรุง Socket ให้รองรับใหม่ด้วย LGA-1200 ดังนั้นเราจึงไม่สามารถนำ CPU Gen8/Gen9 ใน Socket LGA 1151 มาติดตั้งได้อีกต่อไปครับ และสำหรับอีกหนึ่ง Config ของ CPU ที่ทาง Intel ได้ออกแบบเผื่อไว้ในกรณีที่ต้องการประหยัดพลังงานลง หรือใช้กับเมนบอร์ดราคาประหยัด ภาคจ่ายไฟไม่ได้ใหญ่โตมาก เขาก็ได้ทำอีกหนึ่ง Config ไว้คือ TDP-down Frequency ซึ่งจะลดลงมาเหลือ 95W และความเร็ว Base Frequency ก็จะลดลงมาจาก 3.70Ghz เหลือ 3.30Ghz ครับ ส่วนเรื่องโครงสร้างอื่นๆ คงยกเอาของ Coffee Lake 14nm. มาใช้ทั้งหมด แต่มีชื่อเรียกใหม่ในนามของ Comet Lake 14nm. Processor นั่นเอง ส่วนเรื่องชุดคำสั่งนั้นหลักๆ ก็ยังคงเหมือนเดิม คือรองรับ Intel® SSE4.1, Intel® SSE4.2, Intel® AVX2

ทีเด็ดจริงๆ มันอยู่ตรงนี้ครับ โดยทาง Intel ได้ทำการปรับปรุง TIM เสียใหม่โดยเรียกว่าการ STIM Die ให้มีขนาดที่บางลง ซึ่งหากใครจำได้การผ่า CPU Core i9-9900K Gen.9 เราจะเห้นได้ว่าขนาดของ Die นั้นค่อนข้างสูงมาก จึงทำให้เกิดปัญหาเรื่องความร้อนที่ยังดูสูงอยู่… ถึงแม้จะเป็นการบัดกรีด้วย Indium มาให้แล้วก็ตาม และในครั้งนี้ Intel ก็ได้ทำให้ Die CPU บางลงและเพิ่มความหนาของกระดองทองแดงให้หนาขึ้นแทน [ขนาด Die ที่ลดลงนั้นจาก 800 microns ลงมาเหลือ 500 microns] คราวนี้เข้าใจหรือยังครับว่าทำไม CPU เป็นแค่ 14nm. แต่ยังจะทำ Boost ออกมาถึงระดับ 5.3Ghz !!! (แน่นอนครับถ้า TIM ดีอะไรก็ดี…. อย่างที่พวกเราแอบผ่าใส่ Liquid Metal เองก็ทราบกันอยู่แล้วว่า สามารถเพิ่มความเร็ว CPU ได้สูงขึ้นอีกอย่างน้อยก็ 2-300Mhz ได้เลยนะเออ…)

In April 2020, Intel announces new desktop processors as part of the 10th Gen Intel Core processor family. (Credit: Intel Corporation)

และสำหรับรีวิวฉบับนี้ผลการทดสอบ จะขอเป็นในรุ่นรองอย่าง Intel Core i7-10700K 8C/16T 14nm. คู่กับเมนบอร์ด ROG MAXIMUS XII EXTREME ตัวนี้กันก่อนนะครับ เนื่องจากว่าช่วงเวลาที่เราได้เริ่มเก้ฐผลการทดสอบนั้นเจ้า i9-10900K ยังเดินทางมาไม่ถึงนั่นเอง ดังนั้นรีวิวของ i9-10900K นั้นจะตามมาเร็วๆ นี้อย่างแน่นอนครับ ส่วนรายละเอียดของ CPU Intel Core i7-10700K ตัวนี้ก็จะมีความเร็วพื้นฐาน Base Frequency อยู่ที่ 3.80Ghz และสามารถเพิ่มความเร็วขึ้นเองโดยอัตโนมัติด้วยเทคโนโลยี Intel Thermal Velocity Boost Frequency ได้สูงสุด 5.10Ghz กันเลยทีเดียว ส่วนค่า TDP นั้นก็ออกแบบไว้ที่ 125W เท่ากับตัว i9-10900K ครับ

Intel Core i7-10700K 8C/16T 14nm.

ROG MAXIMUS XII EXTREME [Intel Z490 Chipset]

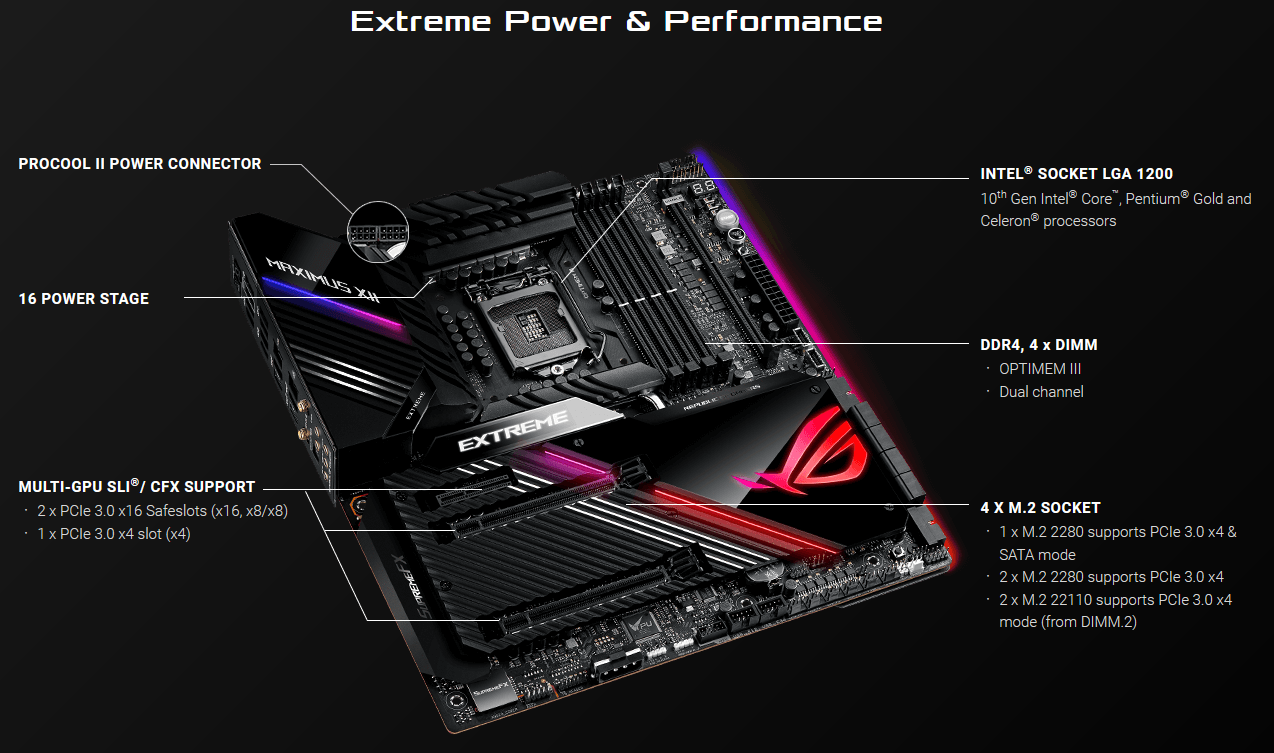

แนะนำเมนบอร์ดกันต่อเลยครับกับ ROG MAXIMUS XII EXTREME ซึ่งมาพร้อมกับ Socket LGA-1200 และขับเคลื่อนด้วยขุมพลังชิปเซ็ตรุ่นใหม่ล่าสุดจาก Intel Z490 Express โดยเมนบอร์ดรุ่นนี้จัดว่าเป็นรุ่นใหญ่ที่สุดของตระกุล ROG สำหรับ CPU Gen10 แล้วก็ว่าได้…

ทางด้าน ASUS ได้ออกแบบให้เข้า M12E ตัวนี้มีภาคจ่ายไฟแบบจัดเต็มถึง 16-Phase เข้า CPU ตรงเลย โดยมอสเฟสแต่ละตัวก็ยังสามารถขับกระแสออกมาได้มากถึงตัวละ 90A กันเลยนะเออ….จัดว่าเหลือๆ แน่นอนสำหรับ Intel Core i9-10900K 10C/20T

เรื่องแรมเนี่ยเขาก็ให้ความสำคัญกับเมนบอร์ดรุ่นใหม่ๆ ในทุกเจนที่เปิดตัว โดยก่อนหน้านี้จะเป็น Optimem II และได้พัฒนามาเป็น Optimem III ที่ช่วยให้กสน Overclock มีโอกาสไปได้ถึง DDR4-4800Mhz (OC) ได้ง่ายขึ้น และการ OC แรมความเร็ว DDR4-4600Mhz CL18 นั้นก็ทำได้ดีกว่าลายวงจรแบบธรรมดาทั่วไปที่อาจจะต้องใช้ CL ที่สูงกว่านั่นเอง ดังนั้นเรื่องการปรับปรุงของ Trace การนำสัญญาณของแรมบน Optimem III น่าสนใจขึ้นอย่างแน่อน และในรีวิวฉบับนี้เราได้พิสูจนณ์กันว่า ทำได้ดีขึ้ยจริงไหม ???

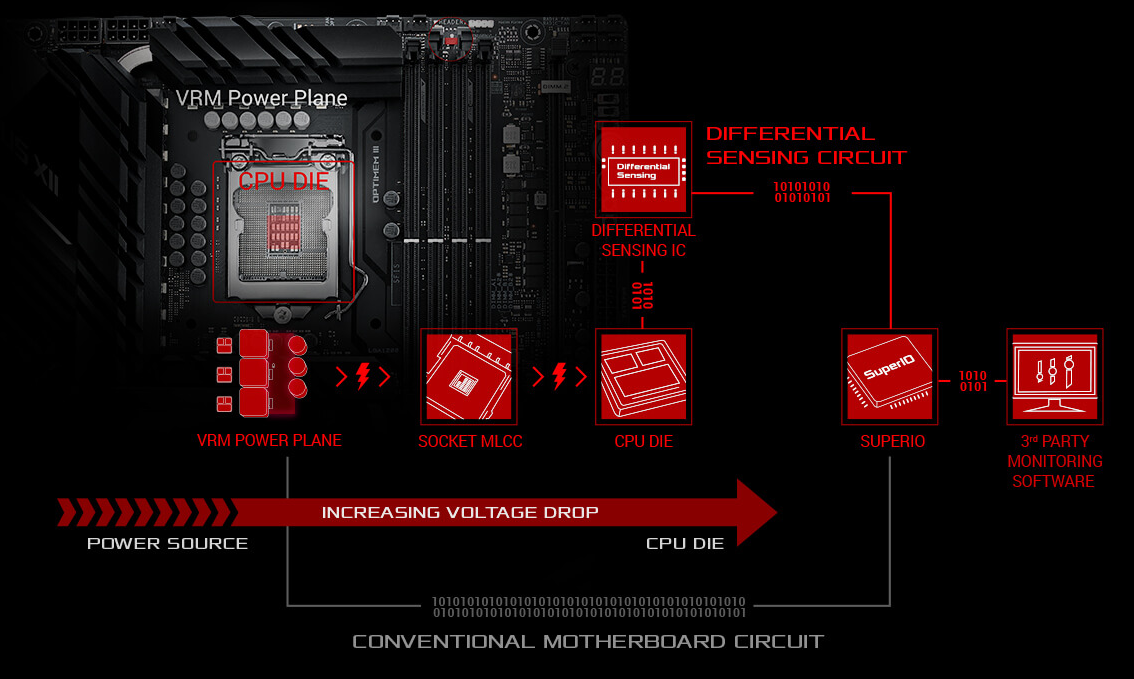

เรื่องของการออกแบบระบบจ่ายไฟของ VRM Power Plane นั้นทาง ASUS ก็ได้ออกแบบมาอย่างพิถีพิถัน มีความแม่นยำ เสภียรภาพและปลอดภัยอย่างแน่นอน

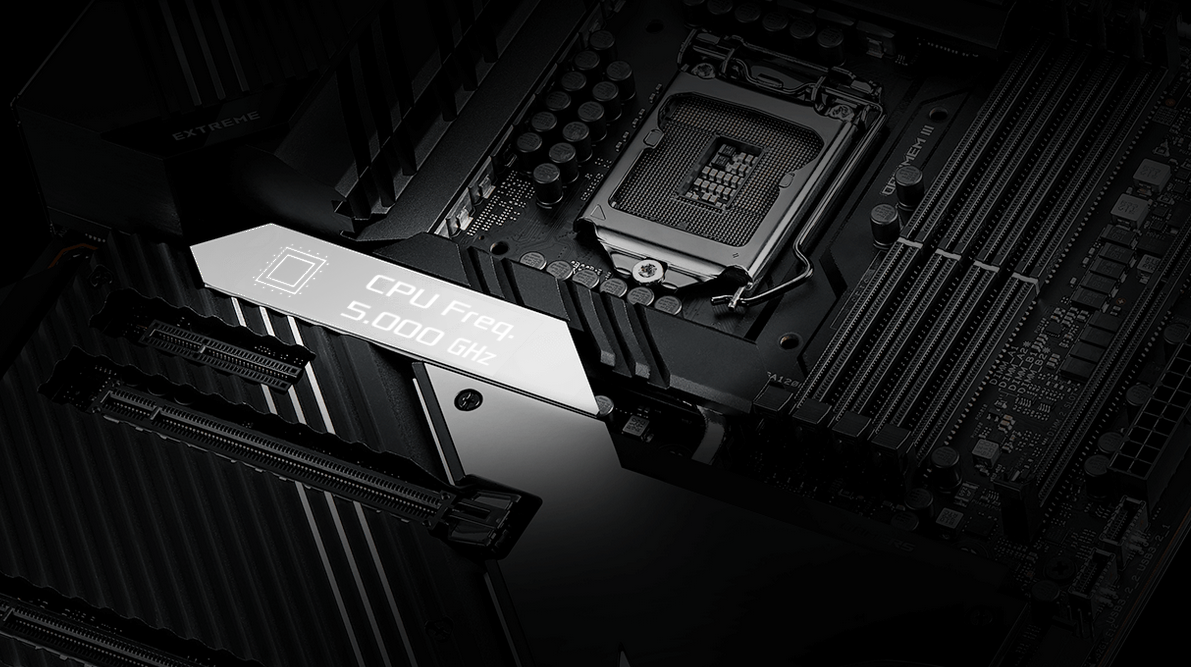

หน้าจอ LiveDash OLED ขนาด 2″ จัดมาให้เรียบร้อยครับ สามารถปรับแต่งเปลี่ยนเป็นสถาณะการทำงานของ CPU และ OLED GIF ได้ตามความต้องการของผู้ใช้เหมือนเดิม

เนื่องจากเราได้ทำการทำ Video Unboxing ให้ชมถึงรายละเอียดของตัวเมนบอร์ด ROG MAXIMUS XII EXTREME ให้ชมกันไปอย่างละเอียดแล้ว เพื่อไม่เป็นการเสียเวลา เราจึงขอนำเสนอในส่วนของผลการ Overclock เมนบอร์ดรุ่นนี้กับ CPU Intel Core i7-10700K 8C/16T ด้วยชุดระบายความร้อนด้วยน้ำสำเร็จรูป AIO จากค่าย Alphacool Eisbear Aurora 360 CPU Digital LED หม้อน้ำทองแดงให้ชมกันว่า เอาอยู่หรือป่าว….แค่ AIO 360mm.

แรม DDR4 รอบนี้ขอจัดเต็มหน่อยครับกับ TT ToughRAM RGB DDR4-4400Mhz CL19-25-25-45 1.45V ชิปแรม Hynix DJR รุ่นใหม่ล่าสุด มาดูซิ…. แรม 4แถว + DDR4-4400Mhz+ จะทำได้ง่ายขึ้นไหม และ CL ต่างๆ จะกดเล่นได้สนุกแบบแน่นๆ ไหมนั้น รอชมกันได้เลยครับ ^^”

ส่วน DIMM.2 นั้นตัว OS เราเลือกใช้ของ WD_BLACK SN750 PCIe3.0 x4 NVMe SSD 1TB และอักตัวหนึ่งบรรทุเกมด้วย CORSAIR MP600 PCIe4.0 x4 NVMe SSD 2TB (ทำงานจริงที่ PCIe3.0 x4)

กราฟิกการ์ดเลือกใช้ของ TUF RADEON RX 5700 8GB OC ครับ

Power Supply Unit เลือกใช้ของ TT ToughPower PF1 ARGB 1050Watt 80PLUS PLATINUM พร้อมกับ Test Base ของ “DEFAULT รุ่นสีดำด้าน”

ภาพบรรยากาศในการทดสอบครั้งนี้ ซึ่งเราจะทดสอบในห้องแอร์อุณหภูมิ 24-25c ตลอดการทดสอบ

Hardware Spec.

CPU	Intel Core i9-10900K 10C/20T + Kingpin KPx
CPU Cooler	EISBAER Aurora 360 CPU Digital RGB AIO
Motherboard	ROG MAXIMUS XII EXTREME [Z490]
Memory	ToughRAM RGB DDR4-4400Mhz CL19-25-25-45 1.35V 32GB (8GBx4)
VGA	ASUS TUF RX 5700 8GB OC
Hard Drive	WD_BLACK SN750 NVMe SSD 1TB (OS)
PSU	TT ToughPower PF1 ARGB 1050Watt 80PLUS PLATINUM
Base Test	“DEFAULT”
OS	Windows 10 Pro 64 bit [Last Update] 1909

System OC Config

สำหรับผลการ Overclock CPU Intel Core i7-10700K 8C/16T ที่เราจะนำมาเสนอในวันนี้คู่กับเมนบอร์ด ROG MAXIMUS XII EXTREME ก็คือความเร็วที่สามารถ Overclock แช่ไว้ได้ยาวๆ ได้ดีระดับหนึ่งกับ AIO 360 ตัวนี้ก็คือที่ 5.2Ghz/Cache 5.0Ghz Vcore 1.36V BIOS Set ส่วนเรื่องของการ Overclock แรมนั้นต้องบอกเลยว่า ทำได้ดีขึ้นอย่างน่าประทับใจมาก โดยเฉพาะการทำงานให้เข้ากับแรมชิป Hynix ซึ่งปกติแล้วหากคนเคยเล่นมาก่อน… จะทราบว่าบอร์ด ASUS กับแรม Hynix CJR และ DJR นั้นจะไม่ค่อยลงรอยกันเท่าไรนัก…. ลากหนักๆ กับแรม 4 แถว ยิ่งไปกันใหญ่…..

และสำหรับในครั้งนี้กับ Optimem III ก็พอจะกู้หน้า ROG รุ่นใหญ่กลับมาได้ดีระดับหนึ่งเลยกับความสามารถในการปรับแต่ง Timming แรมชิป Hynix DJR จากค่าย TT ในรุ่น ToughRAM RGB ได้ค่อนข้างดีเลยล่ะครับ โดยเริ่มแรก ผมลอง XMP DDR4-4400Mhz CL19 ตาม Spec กับแรมแบบ 4 แถวก่อน พบว่ากับ BIOS รุ่นใหม่ 0509 สามารถ XMP ติดเลยทีเดียว ทั้งในส่วนของการใช้ร่วมกับ CPU Intel Core i7-10700K และ i9-10900K และเมื่อทำการปรับแต่งลดค่าหน่วงเวลาในการเข้าถึงข้อมูลหรือ CL ลงจาก Spec เดิมของแรมรุ่นนี้ที่ DDR4-4400Mhz CL15-25-25-45 1.45V มาเป็น DDR4-4400Mhz CL18-24-24-42 1.45V พร้อมกับการปรับแต่ง Sub-Timing ทั้งหมดแบบแน่นๆ ได้ดีอย่างน่าเหลือเชื่อครับ ปกติ…. กดอะไรแทบไม่ได้เลยกับแรมชิป Hynix + ROG ที่เป็น Z370/Z390 รอบนี้ต้องยอมรับว่าทำการบ้านออกมาได้ดีจริงๆ…

สีสันของแรม RGB จากค่าย Thermaltake ToughRAM RGB DDR4-4400Mhz CL19-25-25-45 1.45V 32GB (8GBx4)

ทดสอบเรื่องความร้อนของ CPU ว่า 14nm. รอบนี้ดูกันครับว่า CPU 8Core/16Thread 14nm. ใน Gen10 มันจะแน่แค่ไหน กับ TIM ที่ทำมาใหม่ดีขึ้นจริงหรือ? เพื่อนๆ คงจะได้คำตอบกับ Clip ทดสอบของเรากับ CPU ตัวนี้ในห้องไม่เปิดแอร์อุณหภูมิ 35-37c+ นั้นจะรอดหรือไม่ ไปชมกัน…

UEFI BIOS Overlcocking Config

รายละเอียดของหน้าจอ UEFI BIOS สำหรับ OC Config ในครั้งนี้ครับ ผู้ที่สนใจในเรื่องการ Overclock สามารถเข้าชมเป็นแนวทางได้ครับ

Benchmark Results

มาชมขุมกลังของ Intel Core i7-10700K 8C/16T ที่ยังคงผลิตแค่กระบวนการ 14nm. เหมือนเดิม แต่ทำการปรับปรุงเรื่อง TIM ใหม่ให้คอร์บางลงและกระดองหนาขึ้น ลองดูซิ….. เย็นจริงหรือป่าว…. และผลที่ออกมานั้นก็ทำให้ผมเหลือเชื่อเลยครับ กับความร้อนที่มันไม่ได้ร้อนเหมือนอย่าง i9-9900K [Gen9] ที่แค่เดิมๆ หรือจะเล่น 5Ghz All Core แบบไม่ผ่ากระดอง ยังแทบร้อง…. ร้อนแตะ 100c หรือแม่แต่จะผ่ากระดองแล้ว ผมมองว่า 9900K ก็ไม่ได้เย็นลงมาก… นอกเสียจากว่าจะลงน้ำชุดใหญ่ไปเลย

แต่สำหรับ i7-10700K 8C/16T ตัวนี้…. จากที่สัมผัสได้ว่ามันดูเย็นแปลกๆ ก็ตั้งแต่เดิมๆ ไม่ OC แล้วผมลอง benchmark ต่างๆ รวมถึง AVX Burn แล้ว พบว่าถ้าในห้องแอร์ มันก็ไม่ได้ร้อนมากนะ All Core 4.7Ghz + AVX ราวๆ 65-72c ถือว่าเย็นกว่า 9900K เยอะเลยนะ… ทั้งๆ ที่เรายังไม่ได้ผ่า 10700K ด้วยซ้ำ… ลองคิดดูซิถ้าผ่าแล้วจะเย็นแค่ไหน? และเพื่อตอกย้ำเรื่องการปรับปรุง TIM ใหม่ว่าดีกว่าเดิม ก็คือการลอง Overclock ขึ้นไปที่ความเร็วแบบ All Core 5.2Ghz /Cache 5.0Ghz ด้วยไฟเลี้ยง Vcore 1.36V + LLC Level 8 ก็พบว่าเรื่องความร้อนก็ไม่ได้สูงจนทดสอบอะไรไม่ได้ ลองคิดดูครับแค่ AIO 360 + ห้องแอร์ 24-25c ผมก็สามารถรัน Benchmark ต่างๆ ผ่านได้แบบม้วนเดียวจบเลย ไม่งอแงอะไรเลยกับ Temp CPU ประมาณ 70-85c เท่านั้นเอง ย้ำนะครับว่านี่แค่ AIO 360 เท่านั้น !!! ถ้าลงน้ำชุดใหญ่จะไปไกลขนาดไหน คิดดูเอง ^O^

RunMemtest 300%+ (Run time 2Hr+)

Super Pi

AIDA64 Cache & Memory Benchmark

x264 FHD Benchmark

FryRender x64

Cinebench R15

Cinebench R20

Geekbench 4

Geekbench 5

Realbench V2.56

PCMARK 10

3DMARK Night Raid

3DMARK Fire Strike

3DMARK Time Spy

ทดสอบเล่นเกมห้องอุรหภูมิปกติ 30-33c กับ Overclock Config ตามที่รีวิวดูว่าจะรอดไหม ร้อนไหม ? ลองดูจาก Clip ด้านล่างนี้เลยครับ กับเกม COD MW ซึ่งอุณหภูมิ CPU ที่ความเร็ว 5.2Ghz/Cache 5.0Ghz + DDR4-4400Mhz CL18-24-24-42 1.45V 32GB [8GBx4] นั้นช่วงเล่นเกมอยู่ราวๆ 60-75c เท่านั้นเองกับการระบายความร้อนด้วยชุดน้ำ AIO 360

COD MW Multi-Player

Conclusion.

มาสรุปกันเลยดีกว่าครับกับ ROG MAXIMUS XII EXREME ชิปเซ็ทรุ่นใหม่ Intel Z490 ตัวนี้กับ CPU Intel Core i7-10700K 8C/16T ที่สามารถ OC ขึ้นไปได้ถึงระดับ 5.2Ghz/Cache 5.0Ghz Vcore 1.36v ได้อย่างมีเสถียรภาพด้วยเพียงชุดน้ำแบบ AIO 360 ในห้องแอร์ 24-25c เท่านั้นเอง….. ดังนั้นบอกเลยว่าไม่ได้ร้อนมากอย่างที่มโนกัน… ไม่เช่นนั้นแค่ชุดน้ำ AIO จะเอาอยู่ได้อย่างไรกับ CPU ที่ยังไม่ผ่า 8C/16T 14nm. ด้วยนะเออ…

อีกเรื่องที่ชอบเลยกับอร์ดตัวนี้คือการทำงานร่วมกับแรม DDR4-4400Mhz CL18-24-24-42 1.45V กับการปรับแต่ง Sub-Timing แบบแน่นๆ ของชิป Hynix DJR กับแรมแบบ 4 แถว 8GBx4 32GB ที่มีความเสถียรภาพสูงมาก สามารถรัน Memtest ผ่านได้กว่า 300%+ เป็นระยะเวลาต่อเนื่องกว่า 2 ชั่วโมงกว่า จัดว่าสุดจริงๆ Optimem III ดีขึ้นจริงสำหรับเรื่องการลากแรมและกด CL แบบแน่นๆ + แรม 4 แถว ซึ่งจัดว่าเป็นสิ่งที่ยากหนักหนา สำหรับนัก Overclock ที่ต้องการ OC แรม 4 แถวให้ไดเแบบนิ่งๆ ชัวร์ๆ

เอาล่ะครับ สุดท้ายนี้ก็ต้องขอฝากเพื่อนๆ พิจาาณาดูความแรงของ CPU Intel Gen.10 ในรุ่น Core i7-10700K 8C/16T 14nm. ตัวนี้เมื่อจับคู่เมนบอร์ดตัว TOP จากสำนัก ROG MAXIMUS XII EXTREME ว่าทำหน้าที่การ Overclock ได้ดีและนิ่งแค่ไหน ส่วนเรื่องความหล่อและดุดัน ก็คงต้องว่ากันไปตามท้องเรื่อง ที่ดูหล่อจริงๆ สำหรับโฉมนี้… ส่วนรายละเอียดปีกย่อยต่างๆ ของเมนบอร์ดไม่ว่าจะเป็นพวก M.2/DIMM.2 / LAN 10G /WiFi6 ผมคงไม่ขอพูดถึงนัก ลองย้อนกลับไปดูในช่วงของเทป Live Unboxing อีกทีได้ครับ…

และสำหรับรายละเอียดการทดสอบอื่นๆ หากมีเพิ่มเติม เจอกันแน่นอนในรีวิวฉบับหน้า สวัสดีครับ ^^”
