รีวิวเมนบอร์ด MSI MEG Z390 GODLIKE ชุดใหญ่ไฟกระพริบ

     วันนี้เรามาชมเมนบอร์ดรุ่นใหญ่ไฟกระพริบจากค่าย MSI ในรุ่น MEG Z390 GODLIKE ซึ่งรุ่นนี้ต้องถือว่าสุดแล้วสำหรับเมนบอร์ดชิปเซ็ต Intel Z390 ของทาง MSI ครับ… ส่วน CPU ที่สามารถต่อใช้งานร่วมกับเมนบอร์ดรุ่นนี้ก็คือ CPU Intel Socket LGA-1151 ในตระกูล Coffeelake 14nm. ได้ทั้ง Gen.8 และ Gen9 และจุดเด่นที่น่าสนใจอีกอย่างเลยก็คือหน้าตาการออกแบบ Design ของเมนบอร์ดรุ่นนี้นั้นบอกได้เลยว่า สวยงามและอลังการงานสร้างเอามากๆ ทำเอาสาวก MSI หลายคนหวั่นไหวอย่างแน่นอน เพราะว่าหน้าตาของพี่แกทำออกมาได้ดีมากจริงๆ และไม่หมดเท่านั้น ยังมาพร้อมกับเรื่องของแสงสี RGB Color ที่เมนบอร์ดยุคนี้ขาดไม่ได้เลย โดยทาง MSI ก็มี Mystic Light ที่ช่วยควบคุมเรื่องระบบแสงสี RGB และการ Sync ให้เข้ากับอุปกรณ์ที่รองรับ…



Feature :

• Supports 9^th / 8^th Gen Intel^® Core™ / Pentium^® Gold / Celeron^® processors for LGA 1151 socket
• Supports DDR4 Memory, up to 4600(OC) MHz
• Mystic Light Infinity: 16.8 million colors / 29 effects controlled in one click. Mystic Light Extension supports both RGB and RAINBOW LED strip
• Dynamic Dashboard: Built-in dynamic panel that indicates the status of GODLIKE and shows off your own personality.
• Lightning Fast Game Experience: 1x Turbo U.2, 3x Turbo M.2 with Shield Frozr, Dual Front USB 3.1 Gen2 Type-C
• Xtreme Audio DAC: Isolated audio with ESS DAC, 2x audio processors & Nahimic to deliver the breathtaking sound quality with 384kHz/32-bit
• Killer xTend: Combine a built-in-switch with wireless extender. Killer fueled LAN & WIFI extender with ultimate traffic prioritization.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation



     เมนบอร์ดรุ่นนี้มาพร้อมกับขนาดมาตราฐาน E-ATX กันเลยทีเดียว จึงทำให้ดูว่าค่อนข้างใหญ่โตกว่าเมนบอร์ดขนาด ATX ทั่วไปได้แบบสังเกตุไม่ยาก  ส่วน PCB นั้นเลือกใช้สีดำด้านทั้งใบครับ และในส่วนของ Heatsink ทั้งภาคจ่ายไฟ CPU และ PCH รวมถึง Cover ต่างๆ แล้วจะเลือกใช้ในโทนสีเทาๆ และสีดำด้านตัดสลับกัน พร้อมกับลวดลาย Logo ของมังกรครับ



ภาพการออกแบบของเมนบอร์ดรุ่นนี้ในมุมต่างๆ ครับ อลังการแต่ไหนลองดูกันเอง ฮ่าๆ….



เมนบอร์ดรุ่นนี้ออกแบบมาให้ทำงานร่วมกับ CPU Intel Socket LGA-1151 “Coffeelake” 14nm ได้ทั้ง Gen.8 และ Gen.9



ภาคจ่ายไฟจัดมาให้แบบอลังการงานสร้าง 16+2Phase จากค่า IR ที่ขึ้นชื่อว่าจ่ายกระแสได้สูงและเป็นแบบ Single Package อุณหภูมิในการทำงาน ไม่สูงมากในช่วงทำงาน จึงทำให้มีความเสถียรภาพสูง



เมนบอร์ดรุ่นนี้มีช่องเสียบไฟเลี้ยง CPU แบบ +12V 8Pin มาให้ถึง 2 ชุดกันเลยทีเดียว



     รองรับการต่อใช้งานร่วมกับ Memory DDR4 แบบ Dual Channel จำนวน 4xDIMM รับรองแรมความเร็วตั้งแต่ DDR4-2133Mhz ไปจนถึง DDR4-4600 แบบ Overclock Module (โปรดเช็ค QVL List แรมที่รองรับก่อนที่จะหาแรมแรงๆ มาใส่ร่วมกับเมนบอร์ดตัวนี้นะครับ)  ส่วนความจุสูงสุดที่ใส่ได้นั้นคือ 64GB Max  และนอกจากนี้ทาง MSI ยังเสริมความแข็งแรงของ Slot แรมมาให้ด้วยการใส่เหล็กครอบ Slot แรมทั้ง 4 ช่องมาให้เรียบร้อย เพื่อป้องกัน Slot แตกหัก

Memory Support :

• 4 x DDR4 memory slots, support up to 64GB
• Supports DDR4 4600(OC)/ 4533(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC) /2800(OC)/ 2666/ 2400/ 2133 MHz¹
• Dual channel memory architecture
• Supports non-ECC, un-buffered memory
• Supports Intel^® Extreme Memory Profile (XMP)



ช่องเสียบ USB3.1 Gen2 สำหรับ Type-C Front Panel นั้นมีให้ 2 ชุดและ USB 3.1 Gen1 ก็มีมาให้อีก 2 ชุดเช่นเดียวกันครับ จัดว่าให้มาเยอะมากเลยทีเดียว



และบริเวณด้านล่างของช่องเสียบ PCIe3.0 Slot ต่างๆ นั้นประกอบไปด้วย PCIe3.0 x16 ทั้งหมด 4 ช่อง และ PCIe3.0 x1 จำนวน 1 ช่อง โดยเมนบอร์ดรุ่นนี้รองรับการต่อใช้งาน Multi-GPU ของ NVIDIA SLI แบบ 2-Way และ AMD CrossfireX ได้สูงสุดถึง 4-Way กันเลยทีเดียว

Expansion Slot :

• 4 x PCIe 3.0 x16 slots
• 1 x PCIe 3.0 x1 slot

Multi-GPU Support :



สุดอลังการสำหรับชุด M.2 Shield Frozr ที่ใช้สำหรับเป็นชุดระบายความร้อนให้กับตัว M.2 ทั้ง 3 ชุด โดยรุ่นนี้พิเศษอยู่ตรงที่มี Thermal pad ให้ทั้งด้านบนและด้านล่างของตัว M.2 เลยล่ะครับ



ช่องเสียบ SATA3.0 6Gb/s มีทั้งหมด 6 ช่อง โดยทั้งหมดรองรับการต่อใช้งานแบบ RAID 0, 1, 5 และ 10 รวมถึงการรองรับ M.2 RAID 0, 1 และ RAID 5 สำหรับ M.2 PCIe SSD

Storage :

• 6 x SATA 6Gb/s ports
• 3 x M.2 slots (Key M) M2_1 & M2_3 support up to PCIe 3.0 x4 and SATA 6Gb/s, 2242/ 2260/ 2280/ 22110 storage devices
  • M2_2 supports up to PCIe 3.0 x4 and SATA 6Gb/s, 2242/ 2260/ 2280 storage devices
  • Intel^® Optane™ Memory Ready
• 1 x U.2 port
  • Supports PCIe 3.0 x4 NVMe storage
• Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
• Supports RAID 0, RAID 1 and RAID5 for M.2 PCIe storage devices



     บริเวณปุ่มกด Power/Reset นั้นจะเป็นปุ่มพลาสติก และปุ่มมือหมุนด้านซ้ายมือนั้นคือ Game Boost Swith สามารถปรับเพิ่มความเร็วของการ Overclock CPU ได้ถึง 11 ระดับ โดยจะเป็นค่าที่ทาง MSI กำหนดไว้ให้ CPU ที่รองรับทั้งหมด 7 ระดับ ได้แก่ i3-8350K, i5-8600K, i7-8700K, i7-8086K, i5-9600K, i7-9700K และ i9-9900K โดยการปรับระดับทั้ง 11 Step นั้นจะมีการตั้งค่าความเร็วของ CPU แต่ละรุ่นเอาไว้ สามารถดูข้อมูลได้จากตารางด้านล่างนี้เลยครับ





ส่วนบริเวณนี้คือ BIOS Switch ว่าจะเลือกใช้ BIOS ตัวไหน เพราะเมนบอร์ดรุ่นนี้มี BIOS อยู่ 2 ตัวครับ ส่วนช่องเสียบ JRGB หรือ 4Pin RGB สำหรับไฟ +12V นั้นมีทั้งหมด 1 ช่องด้านล่างเมนบอร์ดครับ



และในส่วนด้านบนของเมนบอร์ดนั้นคือช่องเสียบแบบ JRAINBOW2 แบบ 5V 3-Pin ให้อีก 1 ช่อง



บริเวณจุดเชื่อมต่อไฟเลี้ยงเสริม +12V 6-Pin สำหรับเลี้ยงช่อง PCIe โดยจะจำเป็นเมื่อมีการต่อกราฟิกการ์ดหลายๆ ตัวในรูปแบบของ Multi-GPU ไม่ว่าจะเป็น NVIDIA SLI หรือ AMD CrossfireX หรือแม้แต่การ Overclock กราฟิกการ์ดแบบโหดๆ ด้วย LN2 Cooling เป็นต้น



สำหรับเรื่องของระบบเสียงนั้นมีชุด Cover Xtreme Audio DAC โดยเลือกใช้ชิป Audio Codec จากค่าย Realtek ALC1220 Codec 7.1CH HD Audio

Audio Feature :

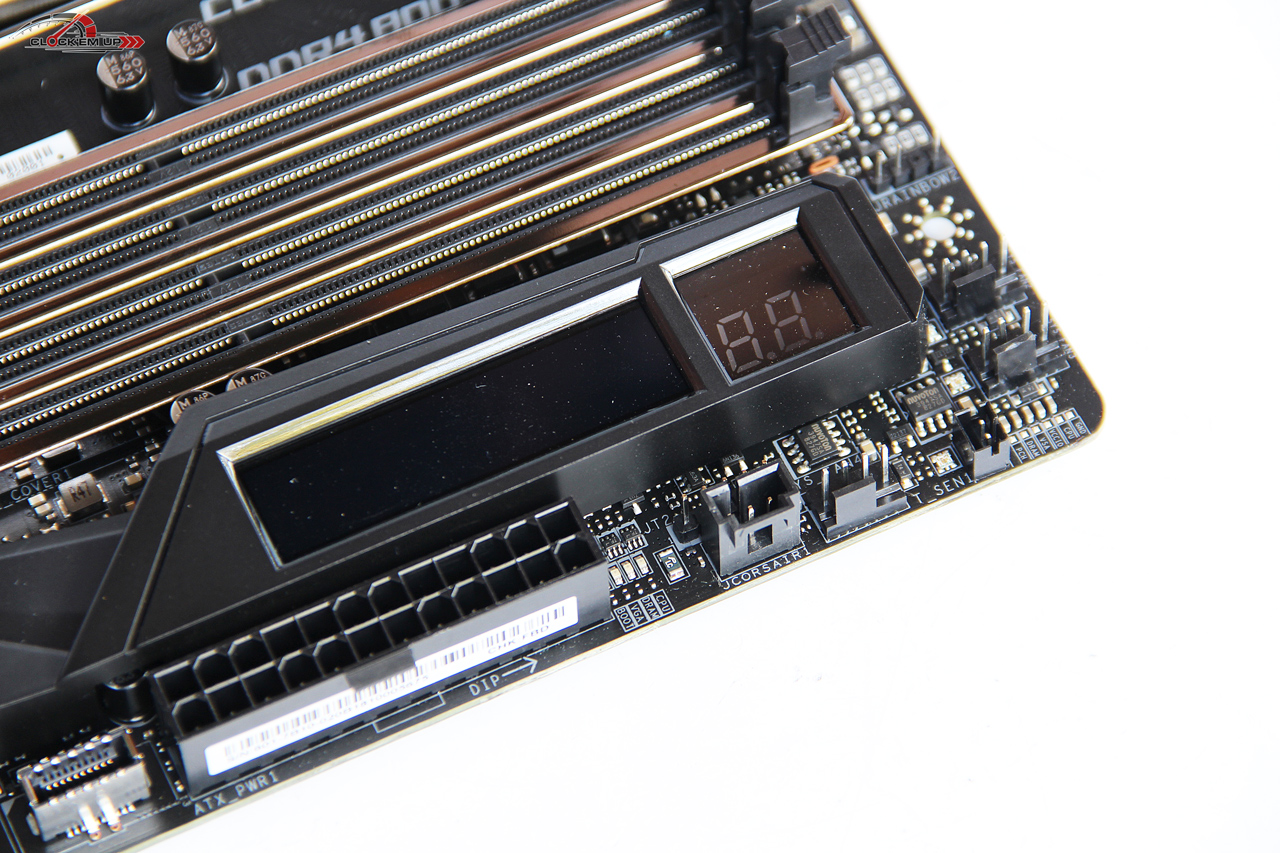

     นอกจากนี้เมนบอร์ด MSI รุ่นนี้ยังมีจุดแสดง Dynamic Dasgboard สำหรับแสดงสถาณะต่างๆ ของเมนบอร์ดให้เราทราบ คู่กับตัว Debug Post โดยต่างกันที่ว่าตัว Dynamic Dashboard นั้นจะแสดงรูปภาพและสัญลักษณ์ต่างๆ ที่ทำให้ผู้ใช้งานเข้าใจมากกว่าการดูเพียงแค่ Debug Post ที่ต้องเอาตัวเลขที่แสดงไปเทียบหรือหาข้อมูลใน Manual ว่า Code ตัวเลขต่างๆ ที่แสดงออกมานั้นคืออะไร และในเมื่อมีให้ดูพร้อมๆ กันแบบนี้ก็ทำให้ผู้ใช้ทราบถึงสถาณะการทำงานหรือปัญหาของเมนบอร์ดในช่วงที่ระบบกำลัง Boot ได้ง่ายขึ้น เช่นติดปัญหาที่ CPU, RAM, VGA หรือแสดงผลเป็นอุณหภูมิการทำงานของ CPU ได้เป็นต้น



Dynamic Dashboard

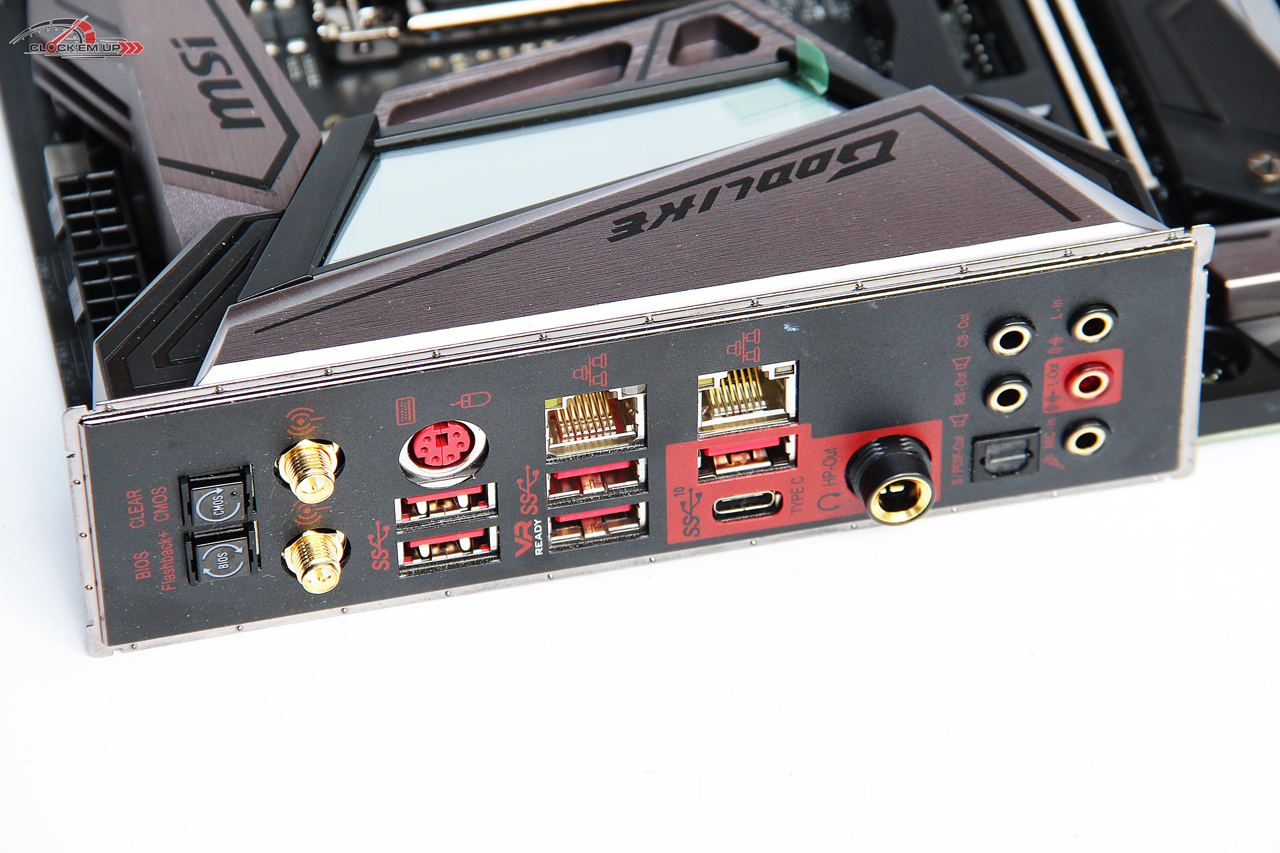

บริเวณช่องเสียบ Back I/O Panel ด้านหลังของเมนบอร์ดครับ

Back I/O Panel :

USB Ports :

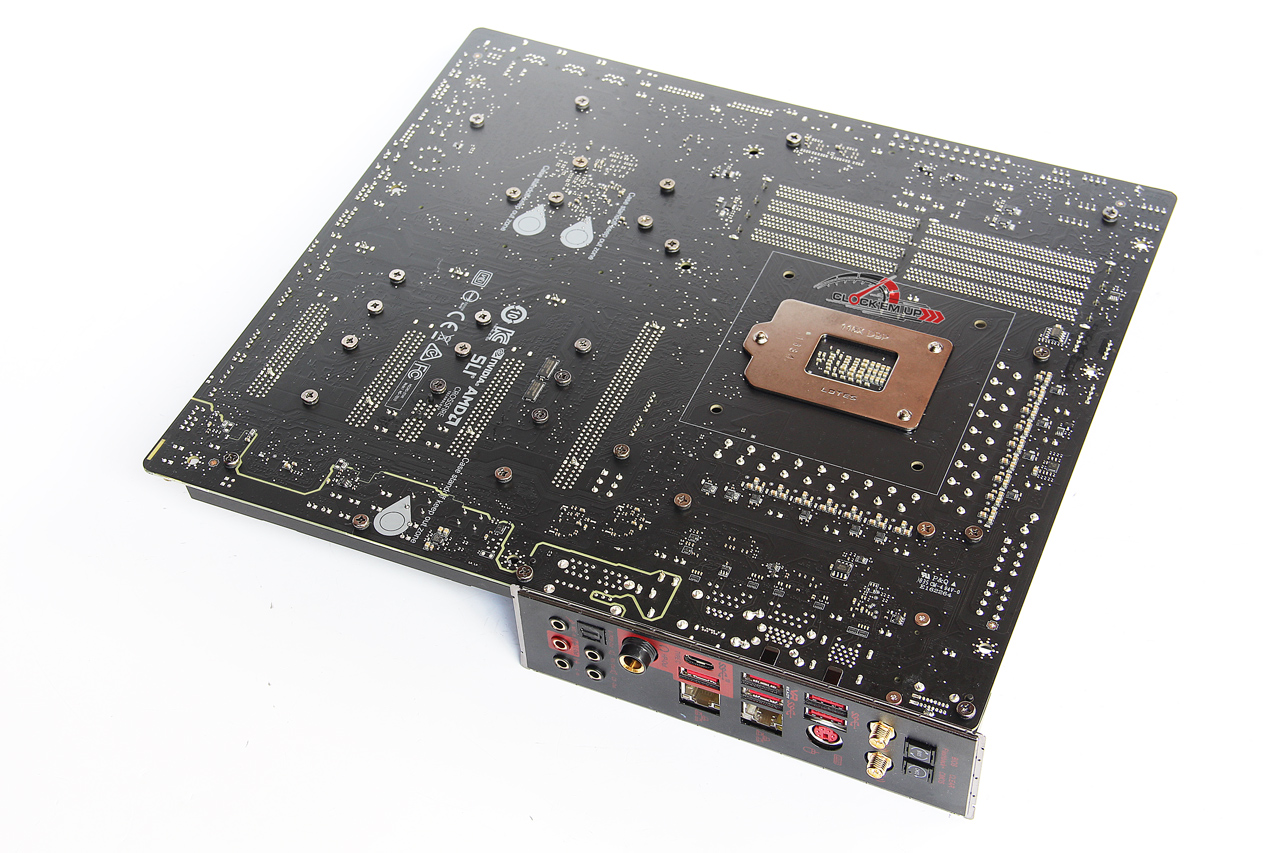

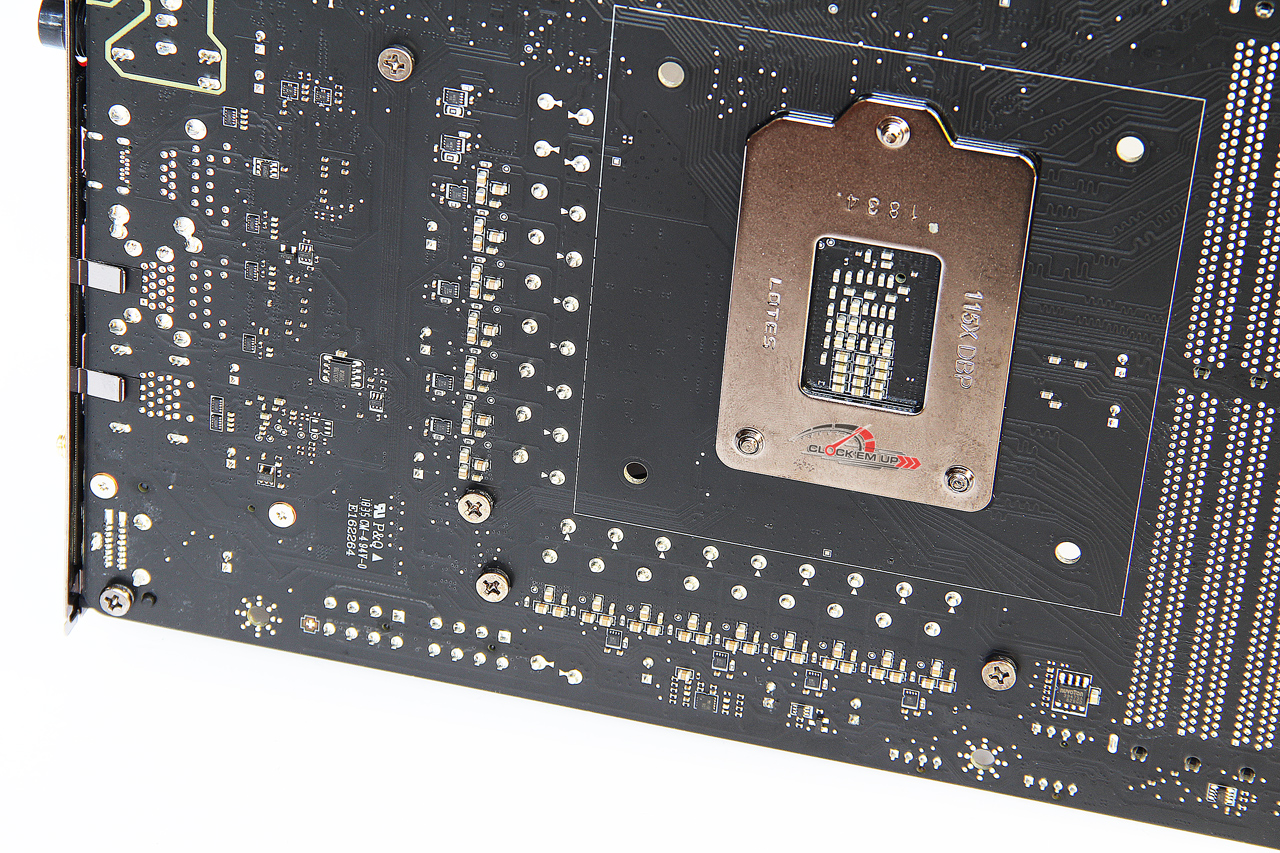

บริเวณด้านหลังของเมนบอร์ดครับ



ด้านหลังของเมนบอร์ดจะพบว่ามีตัว Driver Mosfet หลักอยู่ทั้งหมด 8 ชุดเท่ากับว่า Mosfet x2 ตัวจะถูกควบคุมด้วย Driver 1 ตัว

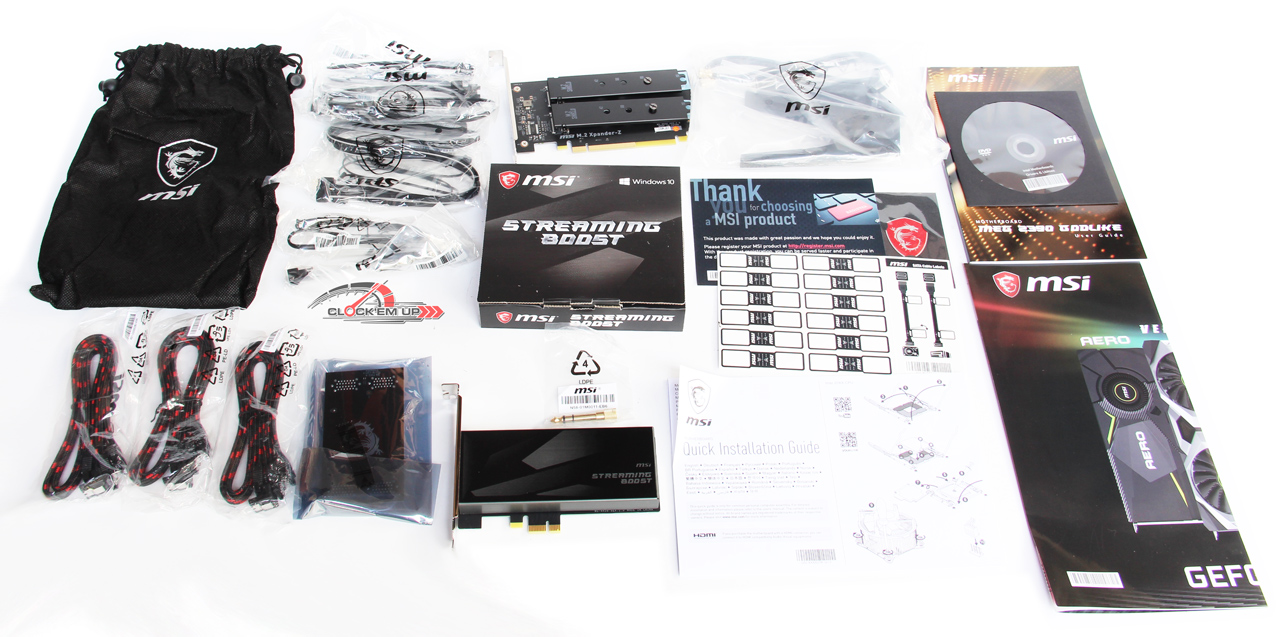

อุปกรณ์ Bundle ต่างๆ ที่แถมมากับตัวเมนบอร์ดครับ บอกได้เลยว่าของเล่นนั้นให้มาเยอะมากๆ เลยทีเดียว

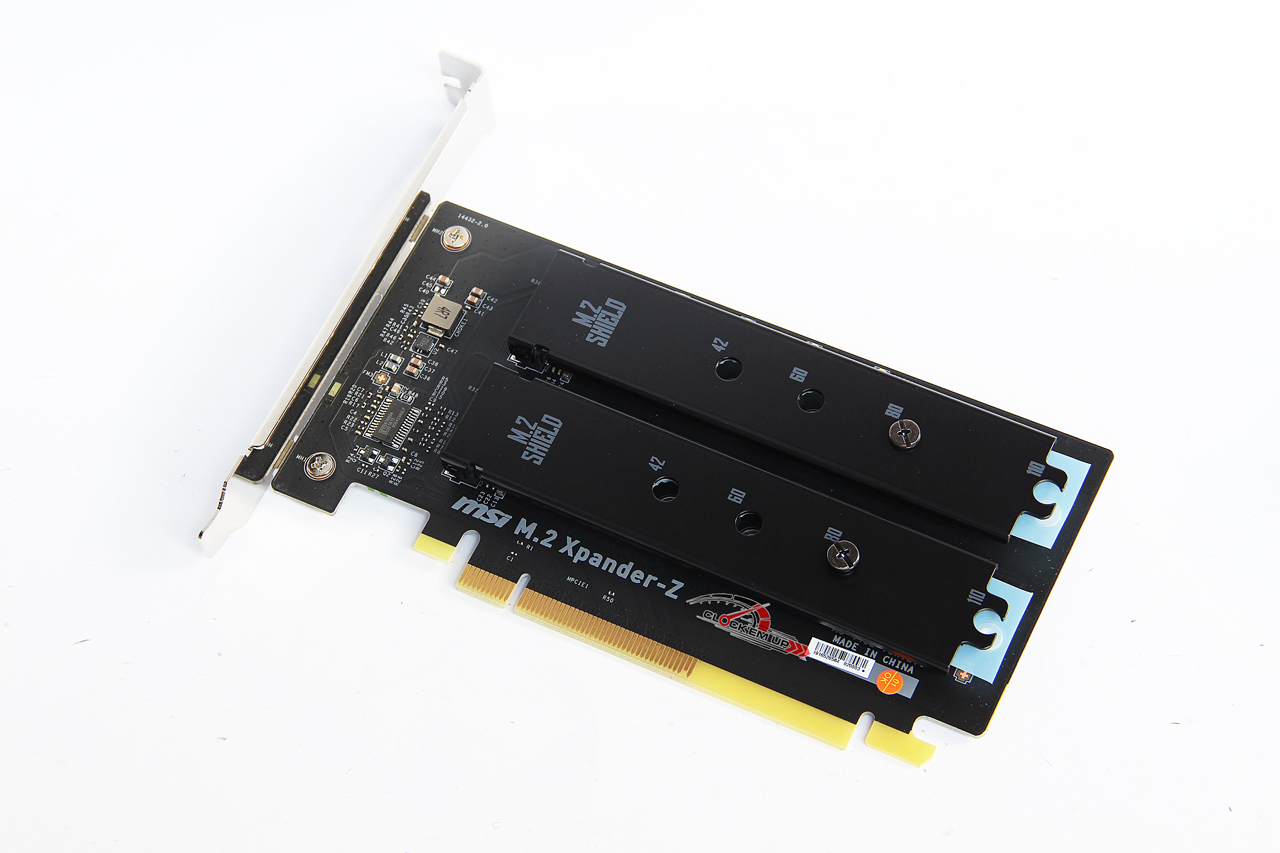

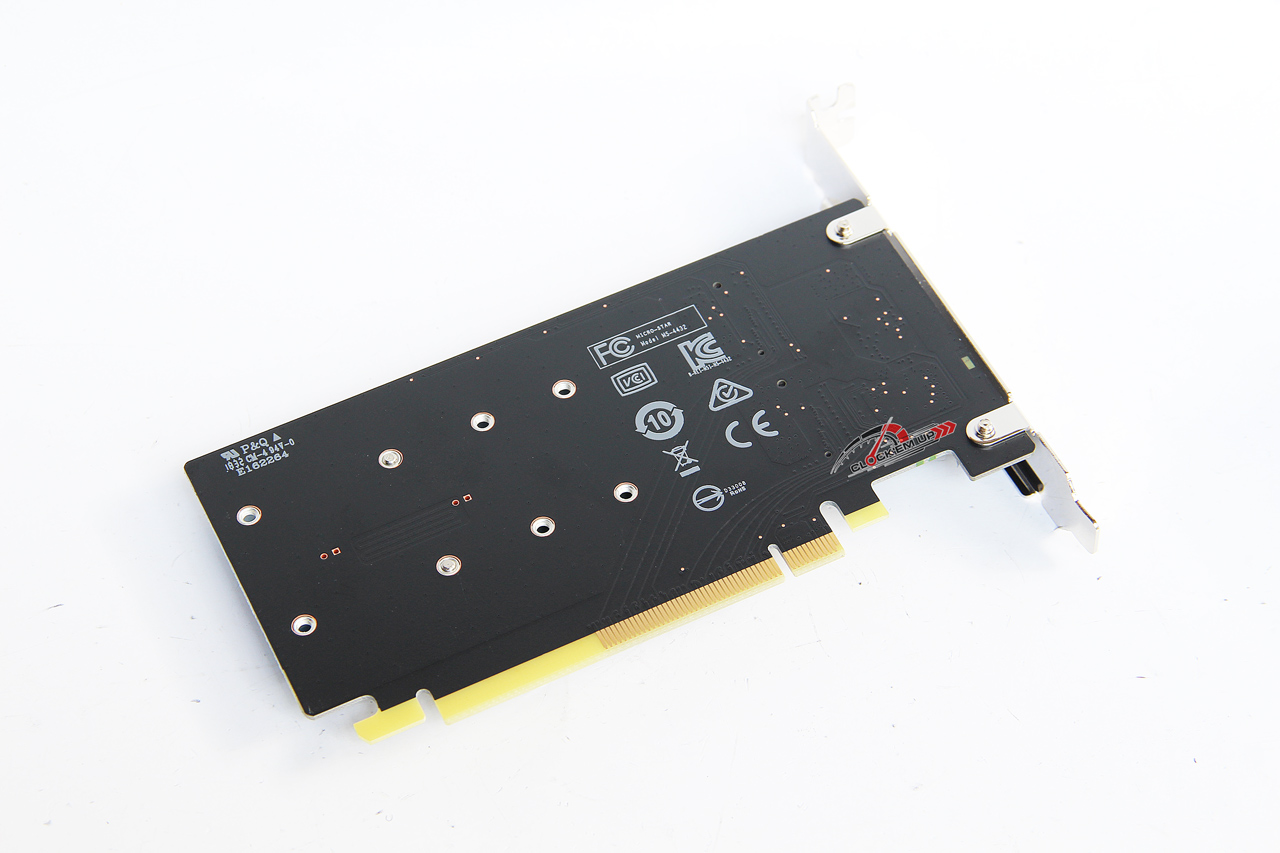

นี่คือชุด MSI M.2 Xpander-Z ที่ต่อ M.2 ได้อีก 2 ตัว

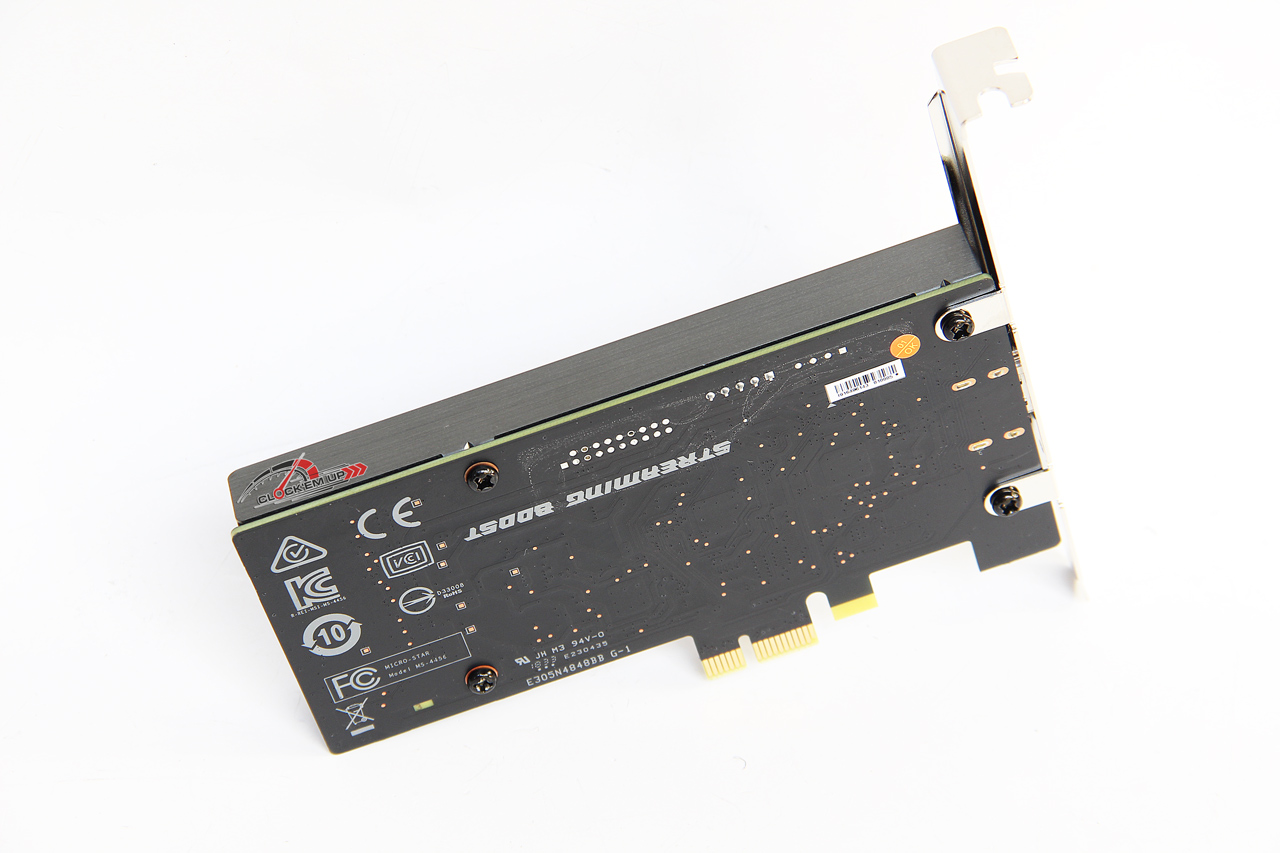

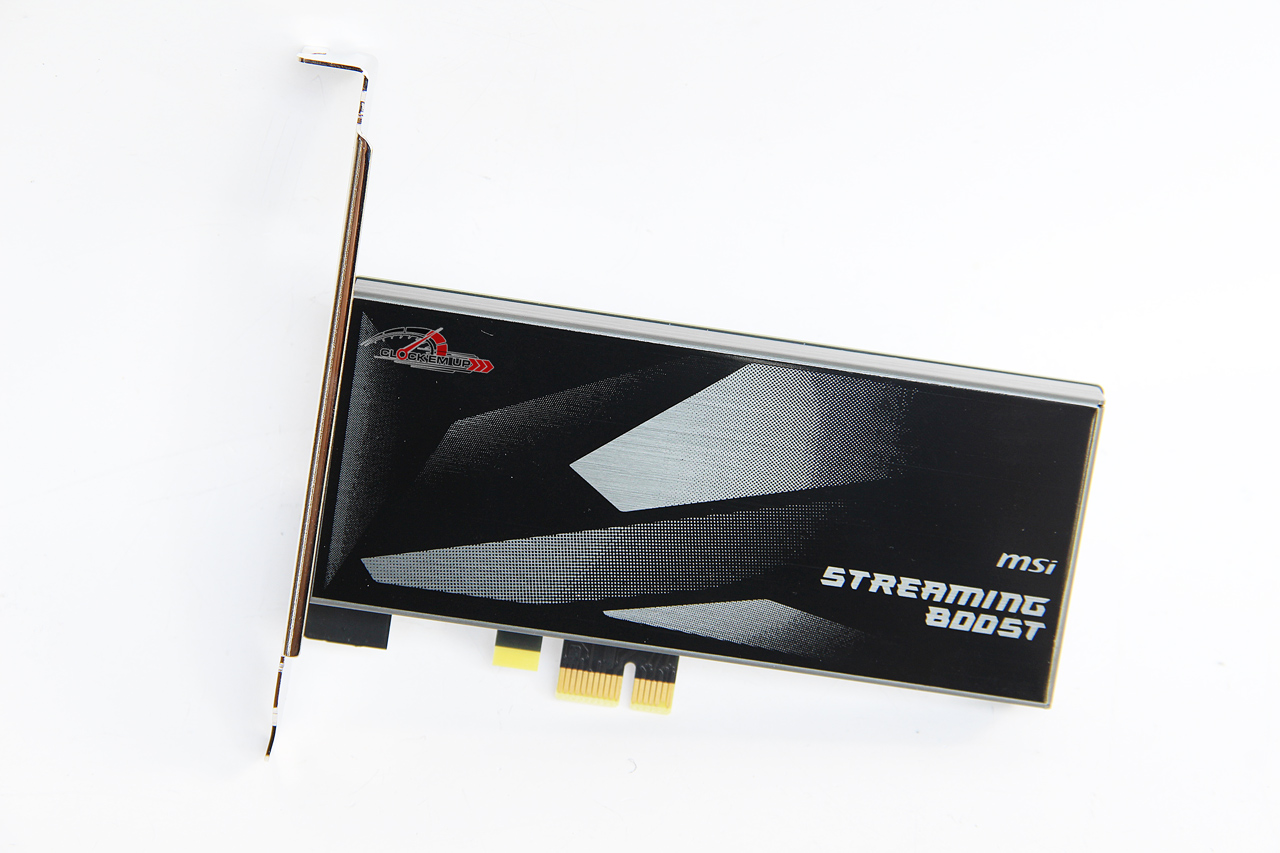

ที่เด็ดกว่านั้นเลยก็คือเมนบอร์ดตัวนี้แถมการ์ด Capture PCIe Card มาให้ฟรีๆ 1 การ์ด สามารถรับสัญญาณภาพ 1080p60 จากอุปกรณ์ภายนอกผ่านมายัง HDMI Port ได้ครับ อย่างเช่น เราจะต่อสัญญาณภาพจากมือถือเข้ามา Stream บน PC ของเราก็สามารถทำได้ครับ

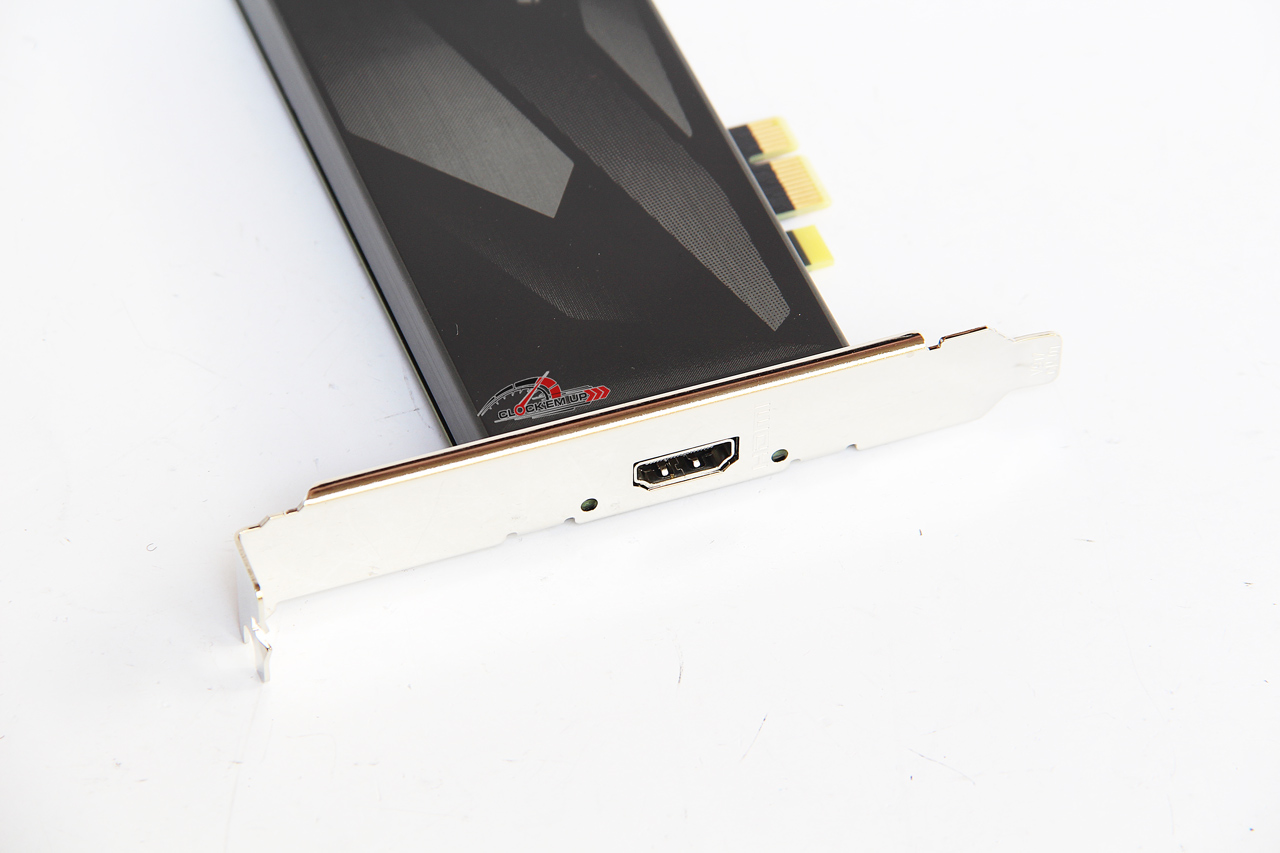

มีช่องเสียบ HDMI In มาให้ 1 ช่องครับ

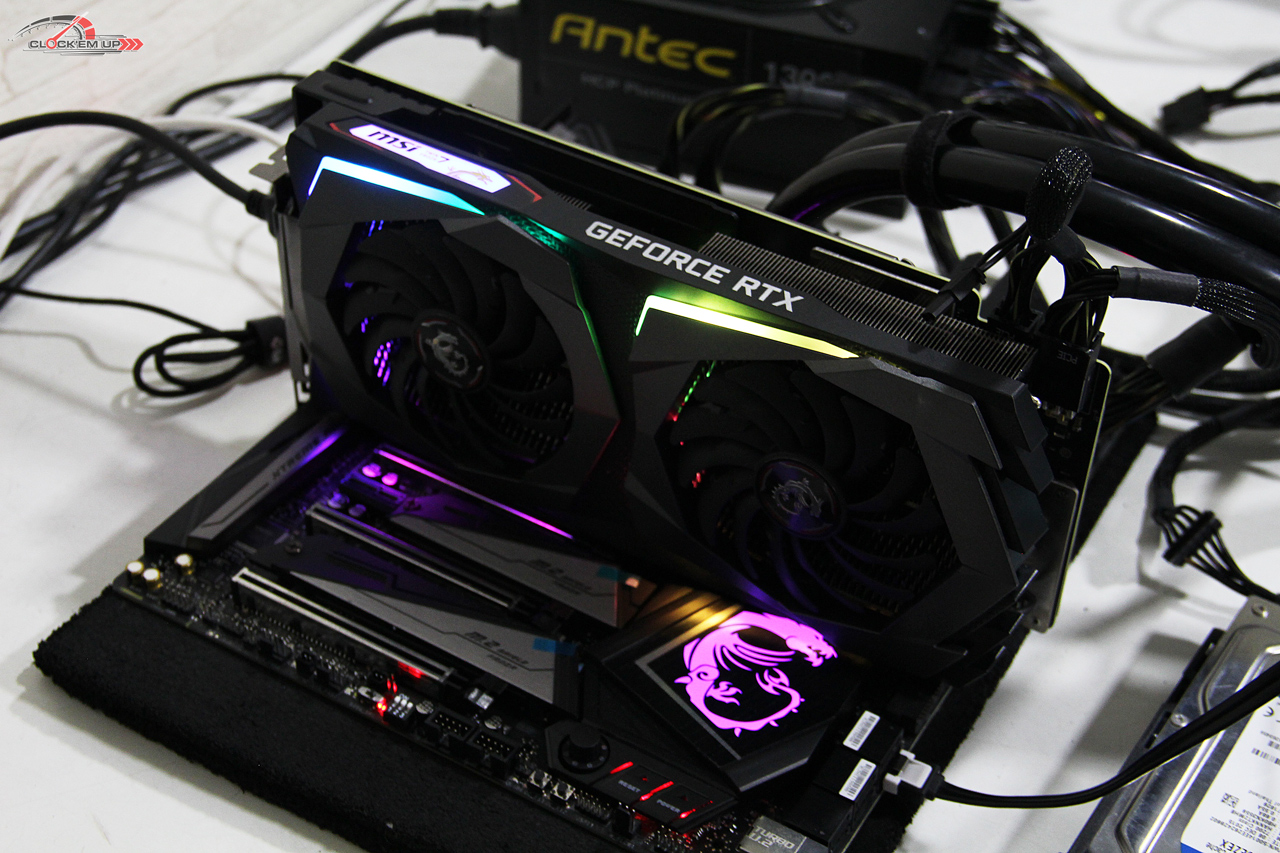

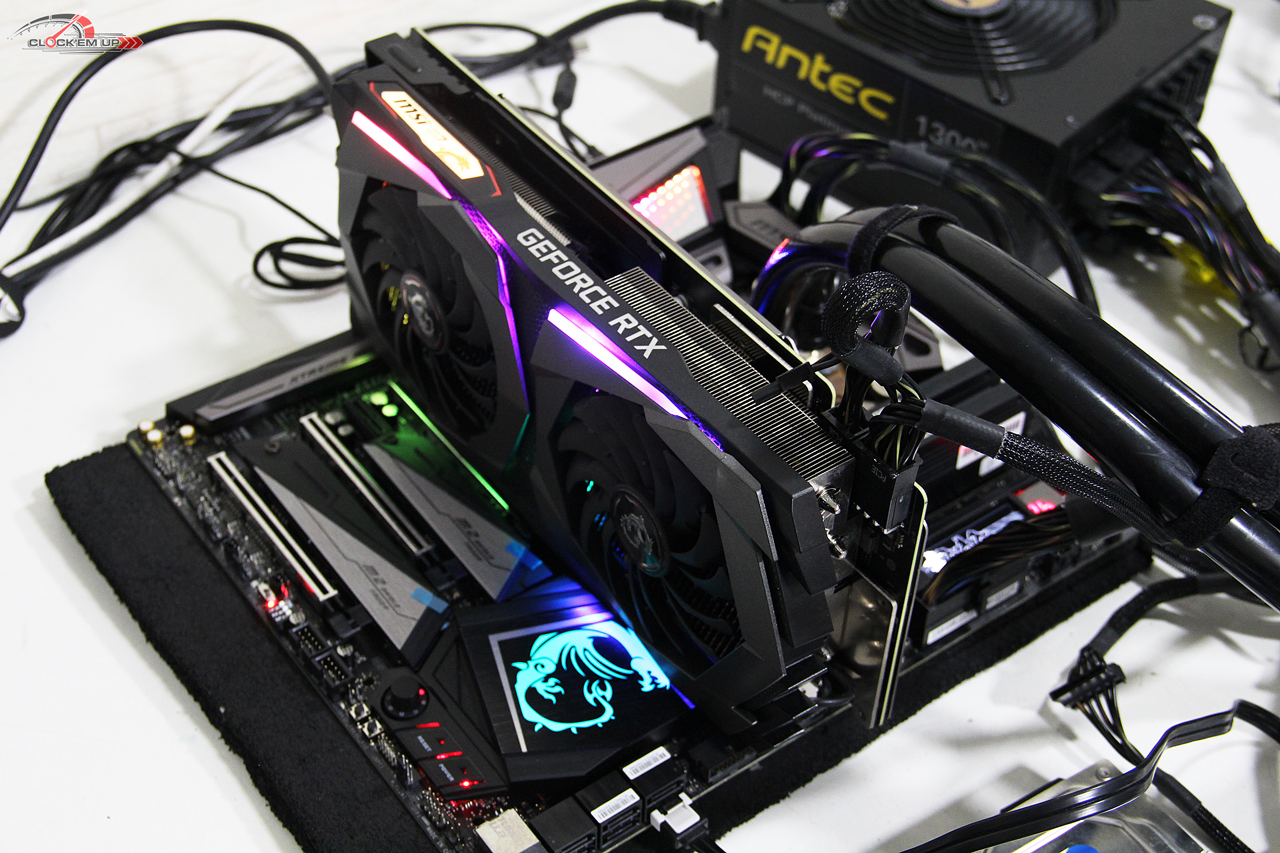

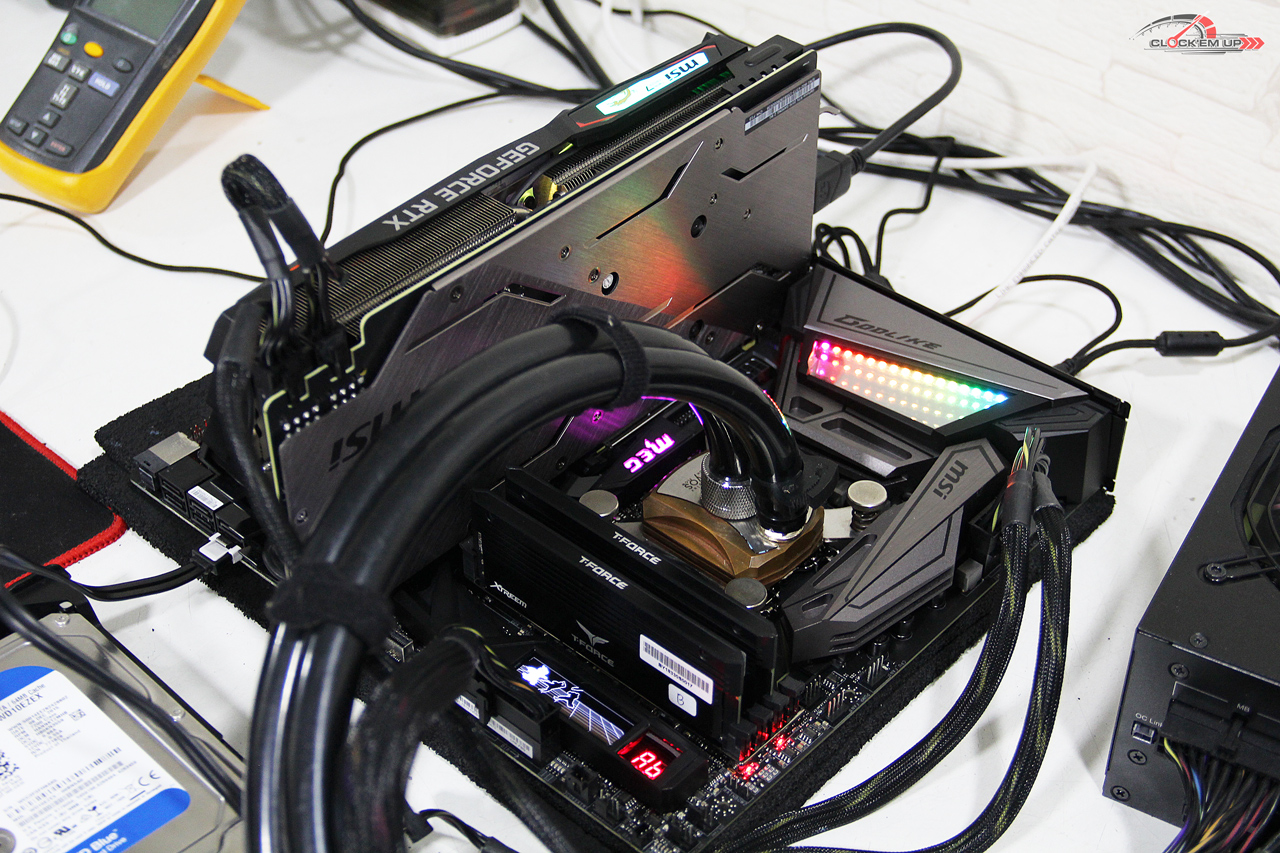

ภาพบรรยากาศในการทดสอบครั้งนี้ครับ

CPU	Intel Core i9-9900K 8C/16T Coffeelake 14nm. Refresh
CPU Cooler	–Water Cooling Custom Set – Kyros HF Copper – Radiator : XSPC RX480 480mm. – Radiator Fan : Nactua NF-F12 IPPC 3,000rpm x4 – Pump : XSPC DDC MCP355 + Laing – Fitting & Tube Size : 1/2″
Motherboard	MSI MEG Z390 Godlike
Memory	T-Force XTREEM DDR4-4500Mhz CL18 16GB-KIT
VGA	MSI RTX 2070 GAMING Z
Hard Drive	T-Force DELTA RGB TUF 500GB (OS)
PSU	Antec HCP 1300Watt Platinum
OS	Windows 10 Pro 64 bit [Last Update] 1809



System Config

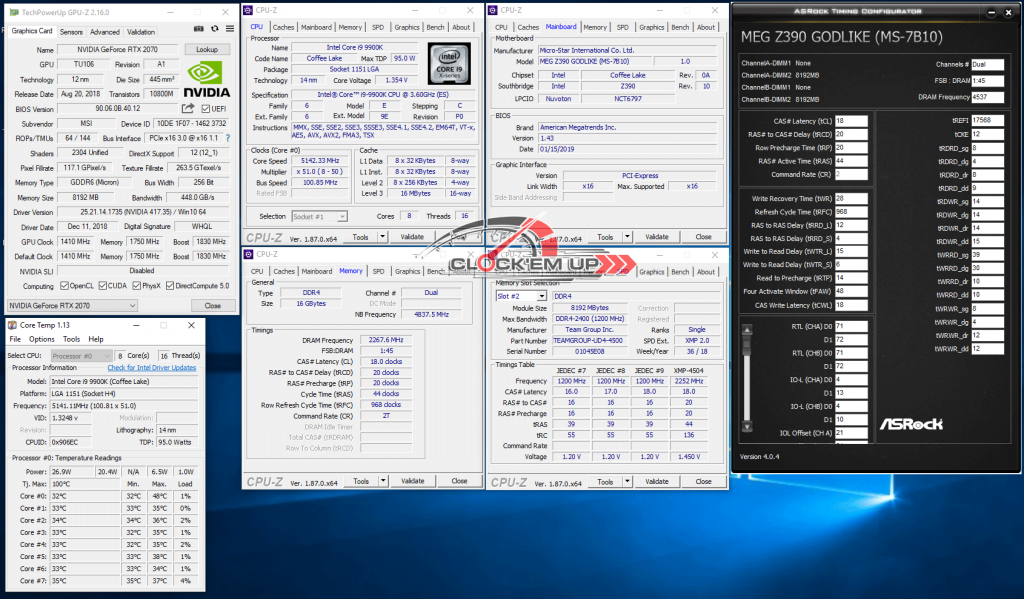

     สำหรับการทดสอบในครั้งนี้เราก็จะต่อใช้งานร่วมกับ CPU Intel Core i9-9900K ที่ทำการ Overclock CPU ไปที่ความเร็วระดับ 5.14Ghz/ Cache 4.83Ghz + DDR4-4537Mhz CL18-20-20-44 2T 1.45V ซึ่งจริงๆ แล้วแรมเราปล่อยตาม XMP เลยล่ะครับ เพราะเป็นค่าเดียวที่บูทแล้วระบบเสถียรภาพมากที่สุดแล้ว หาก Manual ดูเหมือนตัวเมนบอร์ดจะบูทได้ยาก  และตัวเมนบอร์ดเองก็จะบูท Bclk ขึ้นมาเองที่ 100.83Mhz จึงทำให้ความเร็วของ CPU และ RAM ขยับขึ้นไปเล็กน้อยครับ



โดยรวมแล้วจัดว่าเมนบอร์ดที่มีสีสันที่สวยงามมากรุ่นหนึ่งเลยทีเดียว และถ้าต่อกับกราฟิกการ์ดของ MSI รุ่นใหม่ๆ อย่างรุ่นนี้คือ MSI RTX 2070 GAMING Z แล้วด้วยล่ะก็….. เข้ากันได้อย่างลงตัวกันเลยทีเดียว หุหุ….

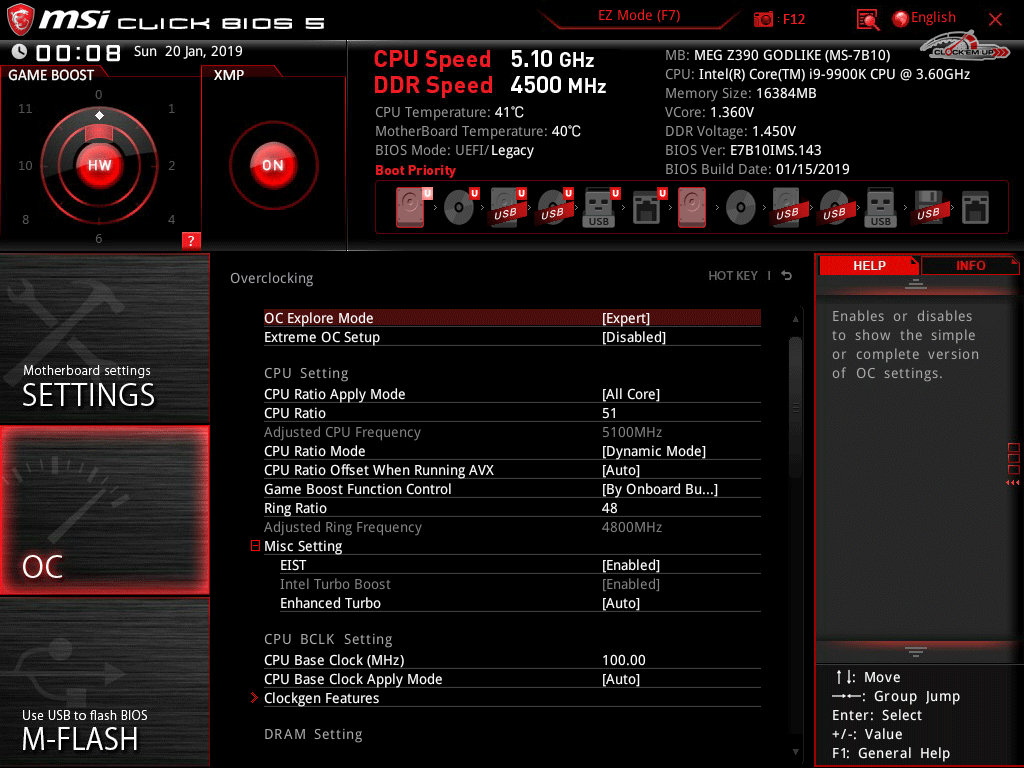

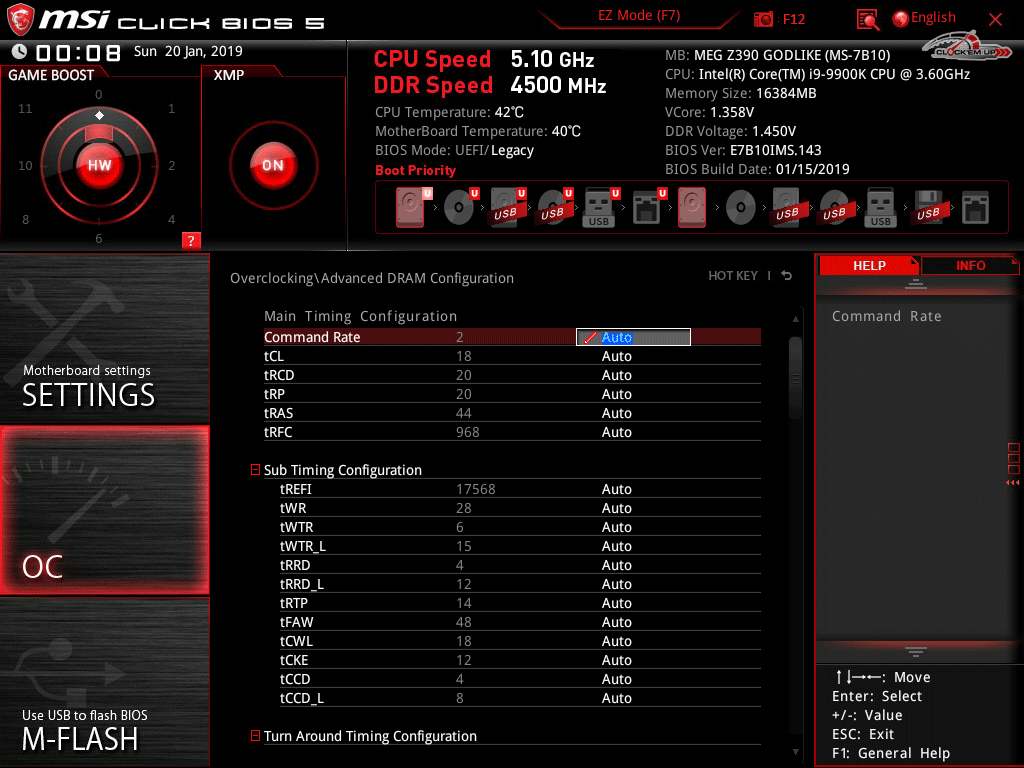

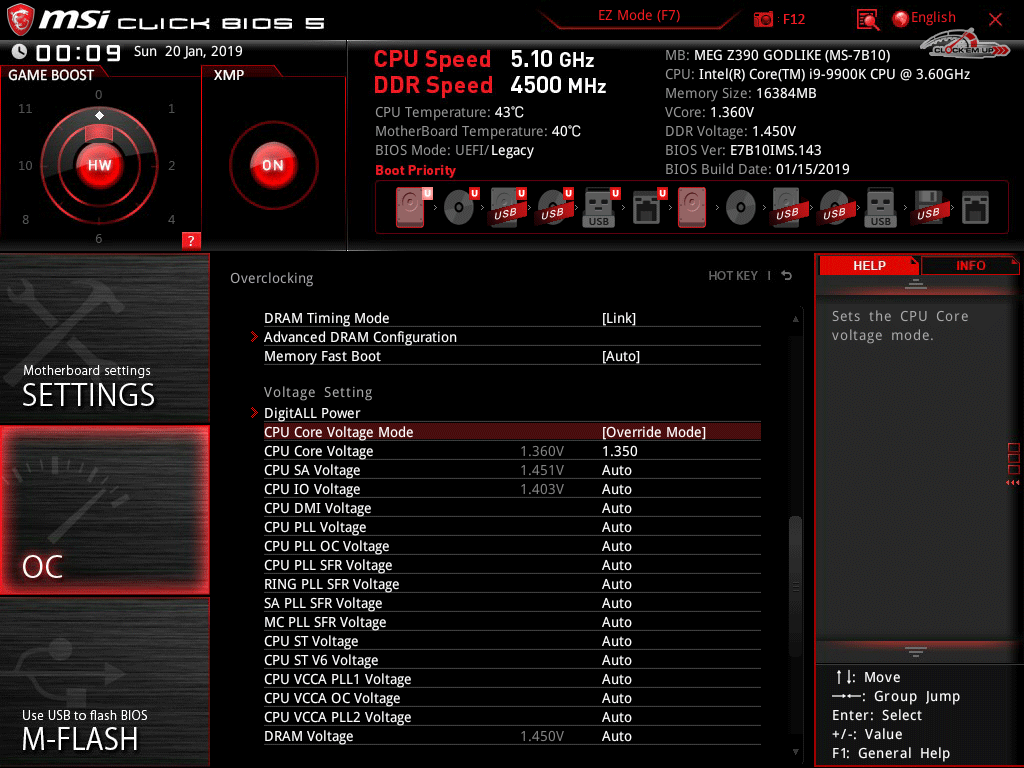

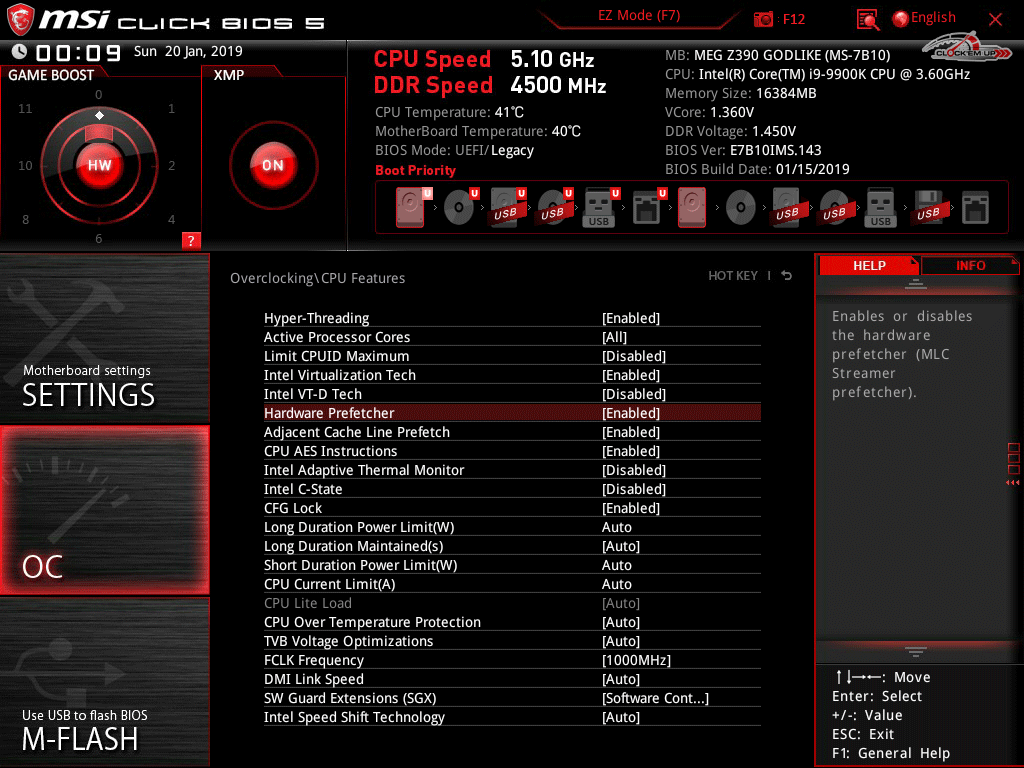

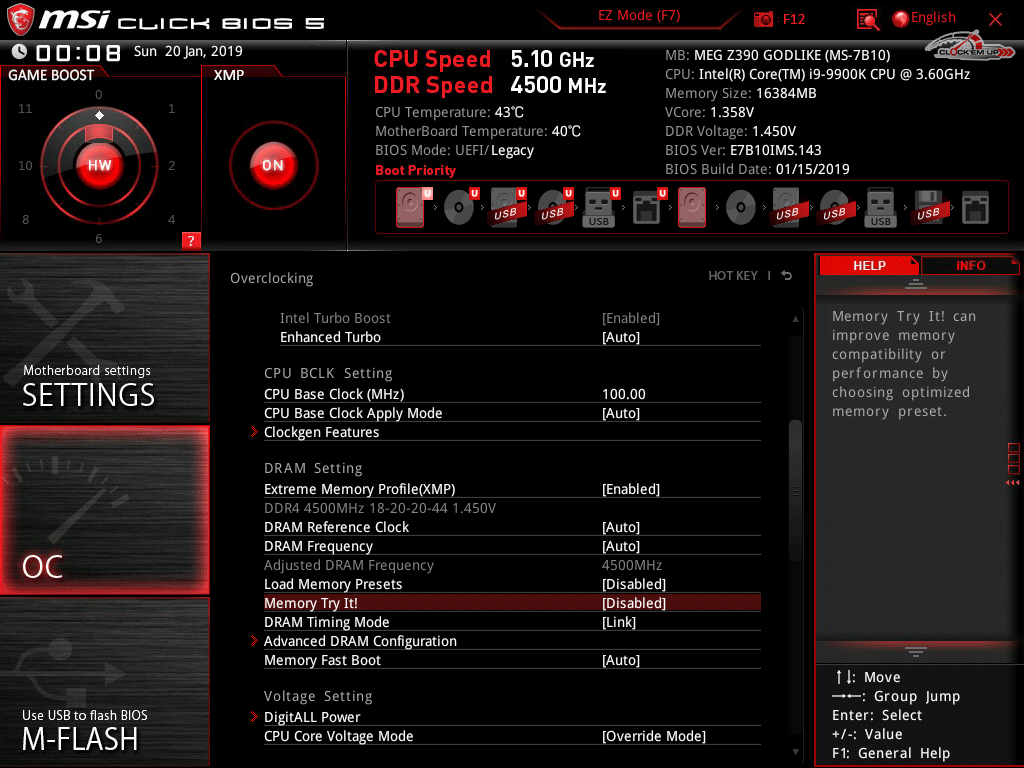

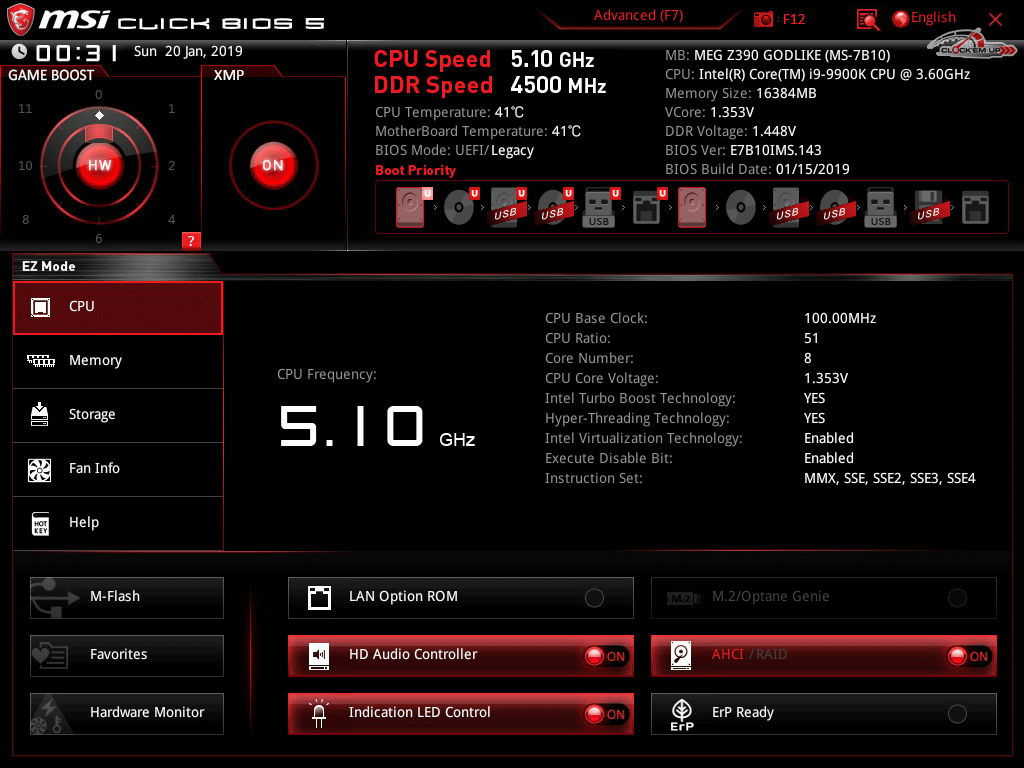

UEFI BIOS Overclock Config

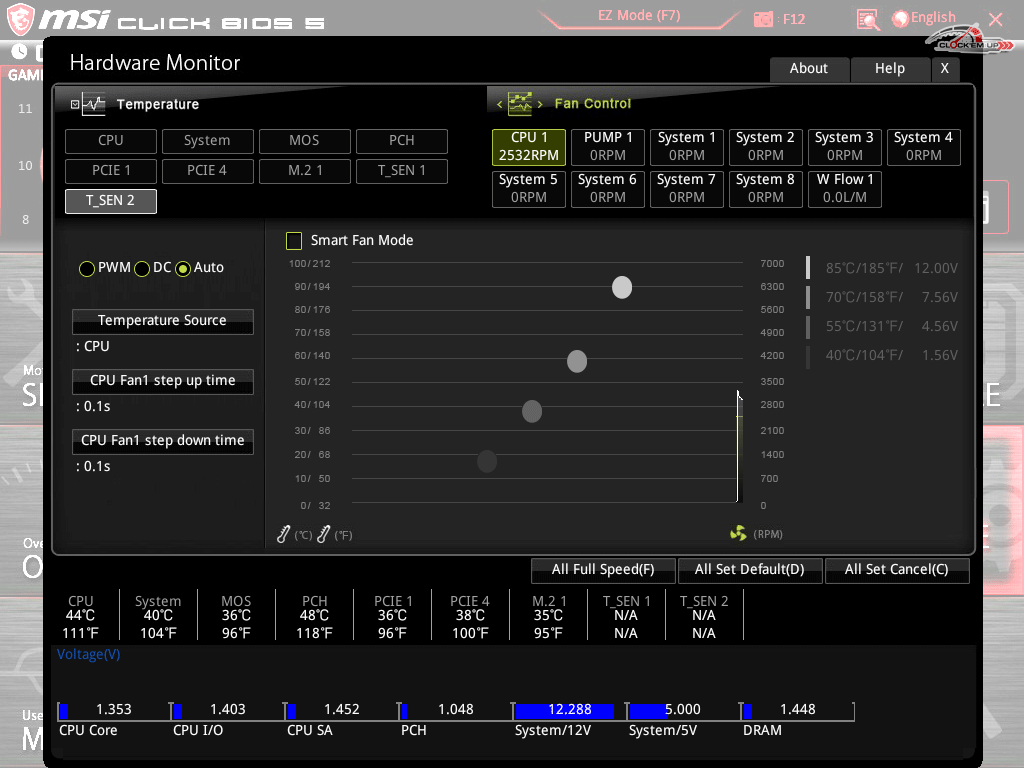

ค่า Overclock Config ที่เราจับภาพมาให้จากหน้า UEFI BIOS มาให้ชมกันครับ…





     ก็มาถึงช่วงของการทดสอบกันแล้วนะครับ ก็ต้องบอกได้เลยว่าเมนบอร์ดรุ่นนี้ค่อนข้างที่จะ Overclock แรมเกิน DDR4-4500Mhz+ ได้ยากอยู่นะครับ  คือผมพยายามปรับ Manual ดูแล้วบูทค่อนข้างยากติด Code 55 บ่อยมาก หนทางเดียวที่ทำให้แรมบูทตาม Spec ได้คือการปรับแต่งค่า XMP Profile ของแรมเองที่ DDR4-4500Mhz CL18-20-20-44 2T 16GB 1.45V จากนั้นปรับแต่ค่าการ Overclock CPU ขึ้นไปที่ระดับ 5.14Ghz/Cache 4.83Ghz Vcore 1.33V ก็พอที่จะทดสอบ Benchmark ต่างๆ ผ่านได้อย่างมีเสถียรภาพดีระดับหนึ่งครับ

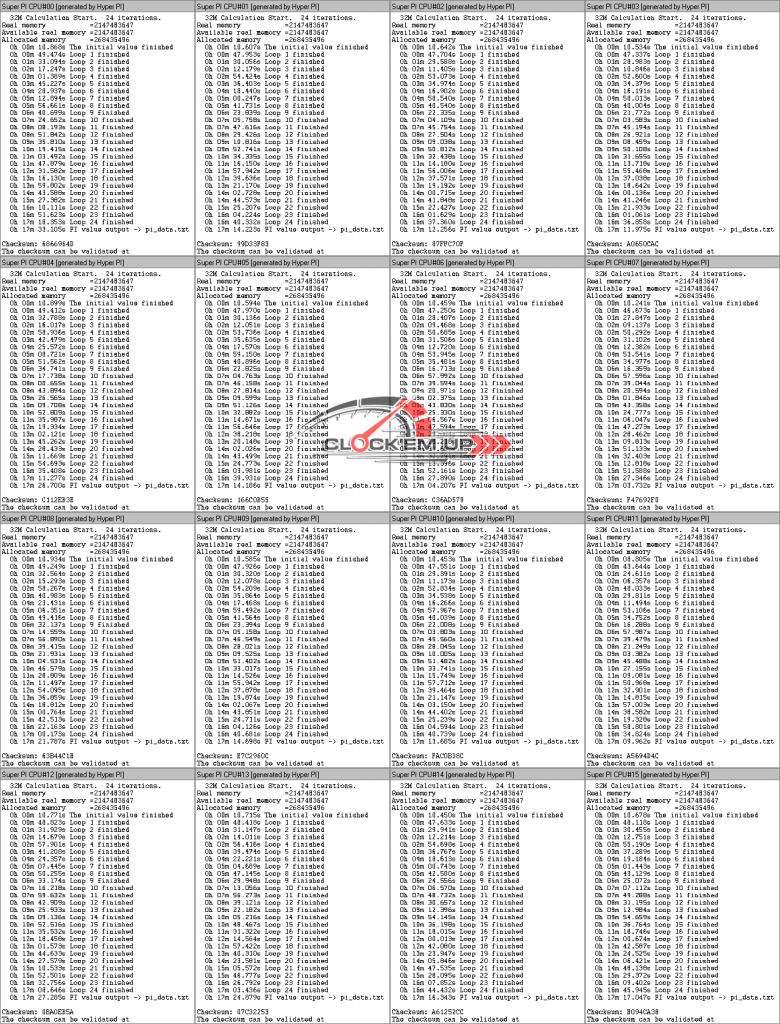

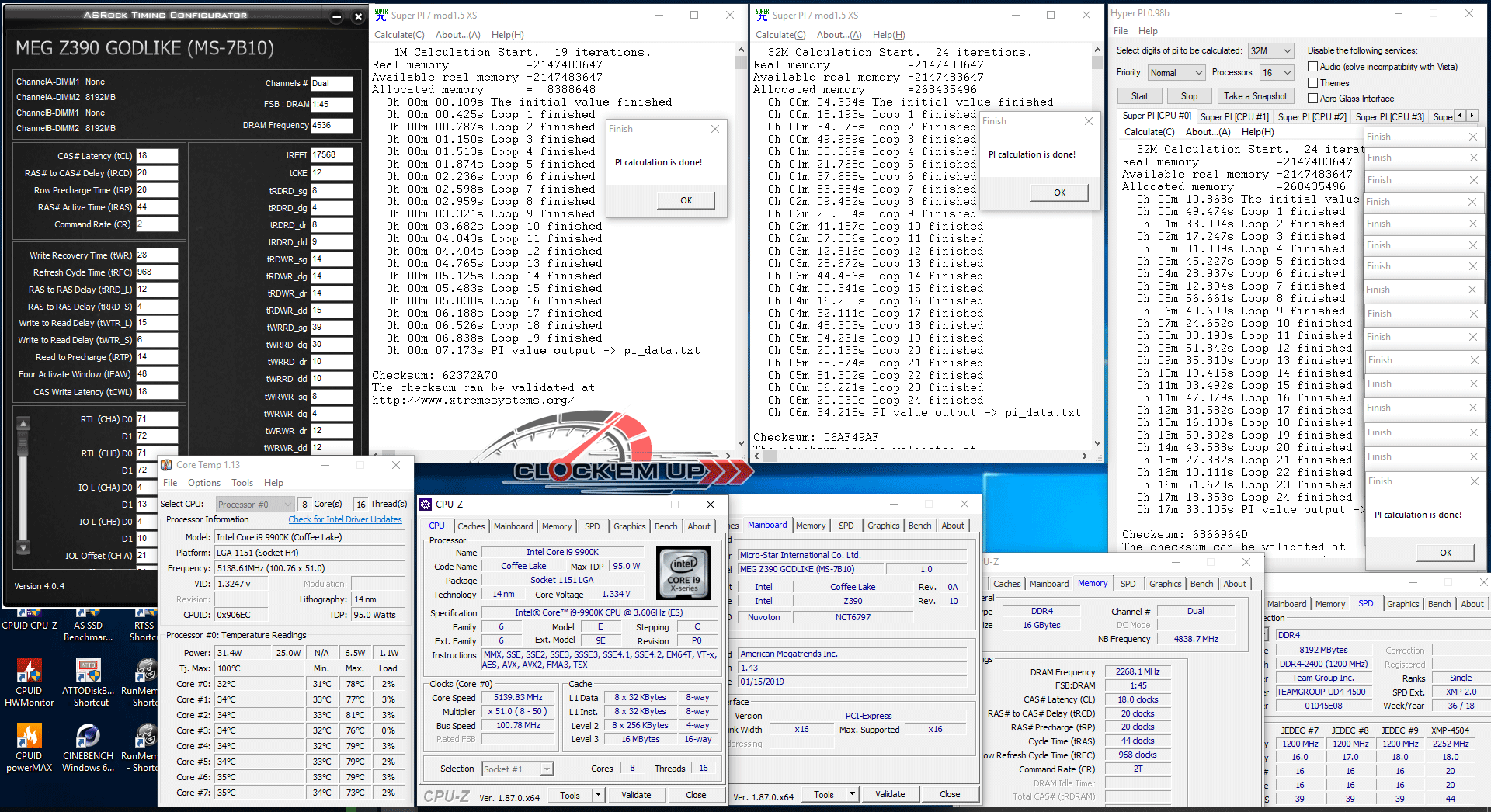

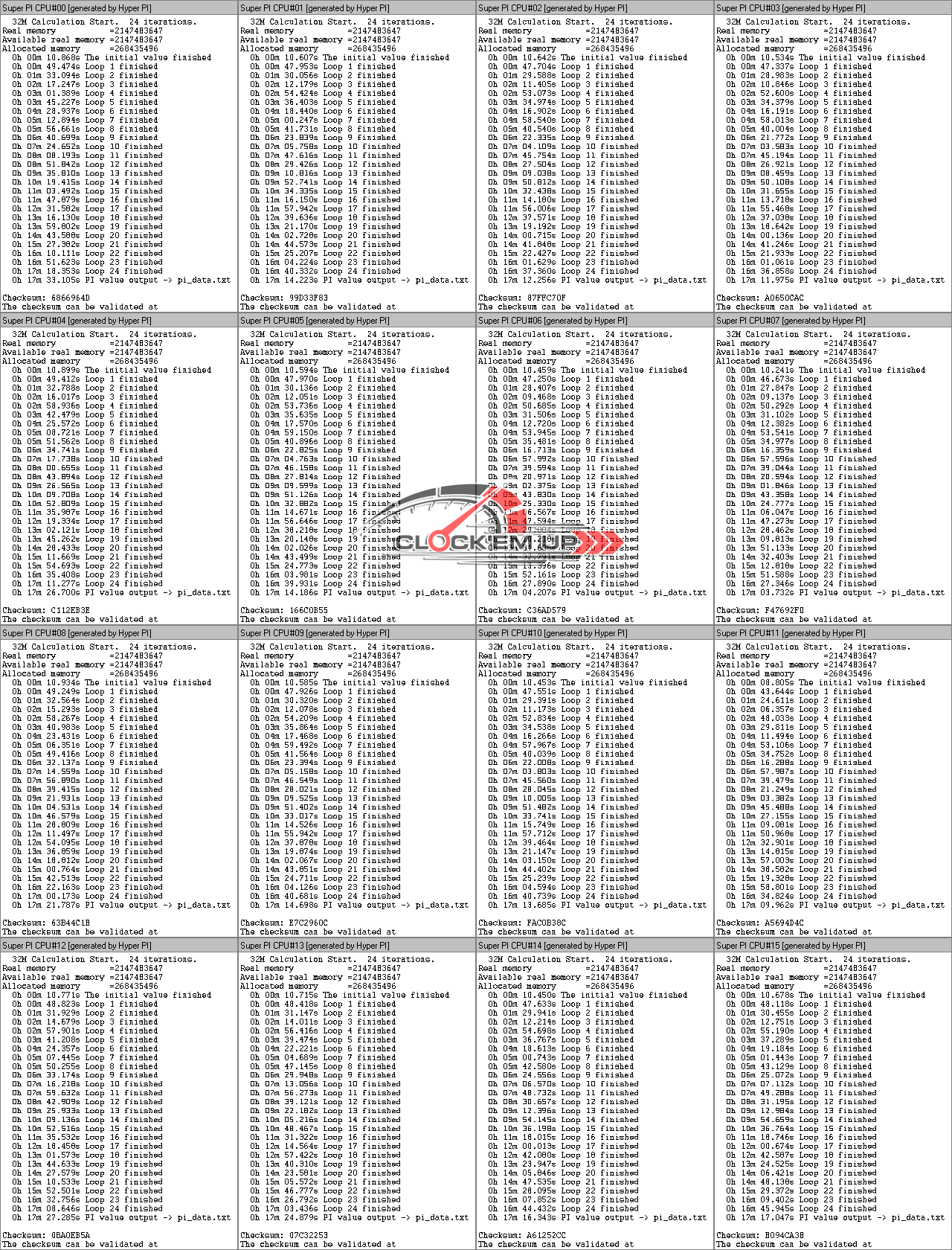

Super Pi

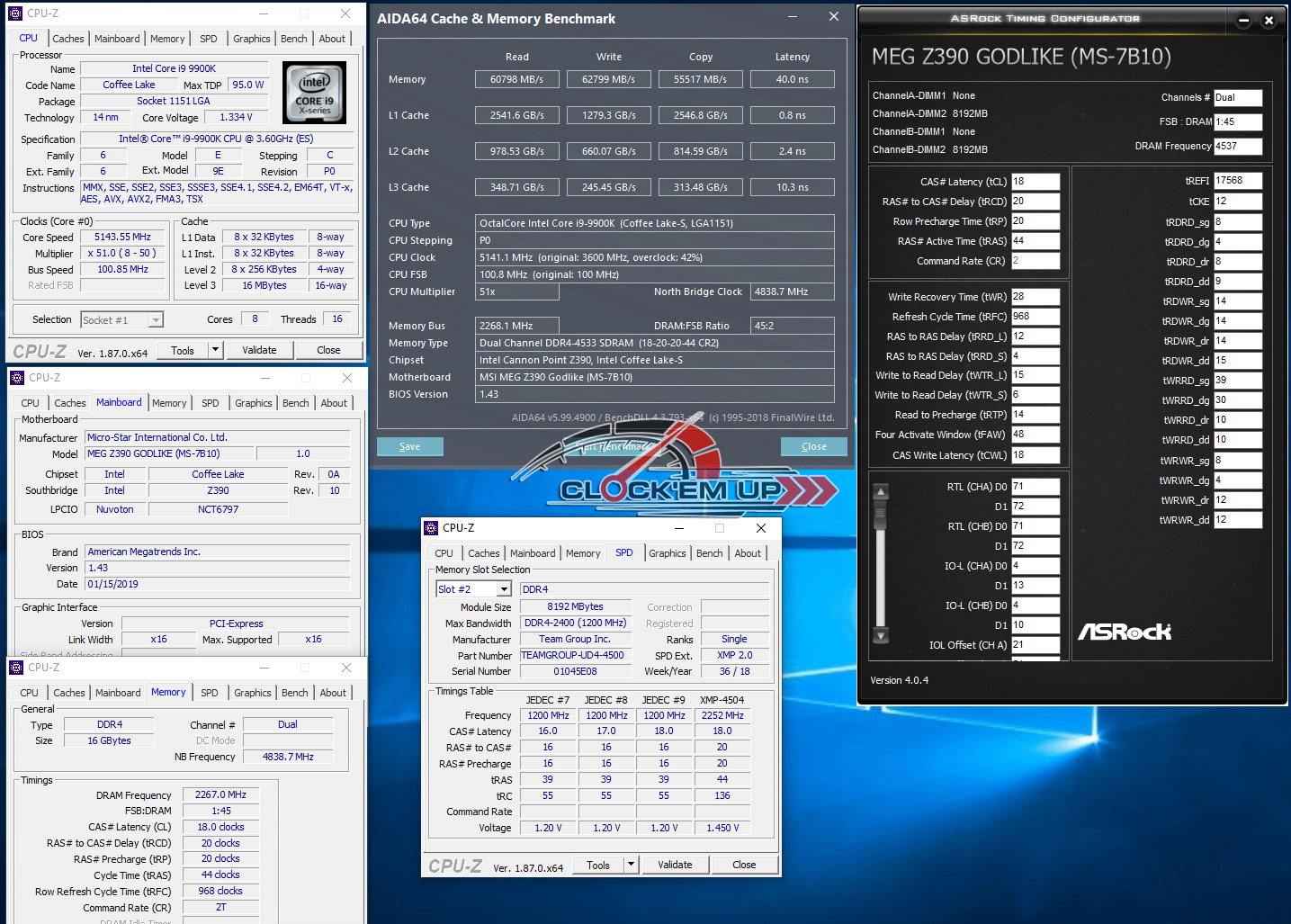

AIDA64 Cache & Memory Benchmark

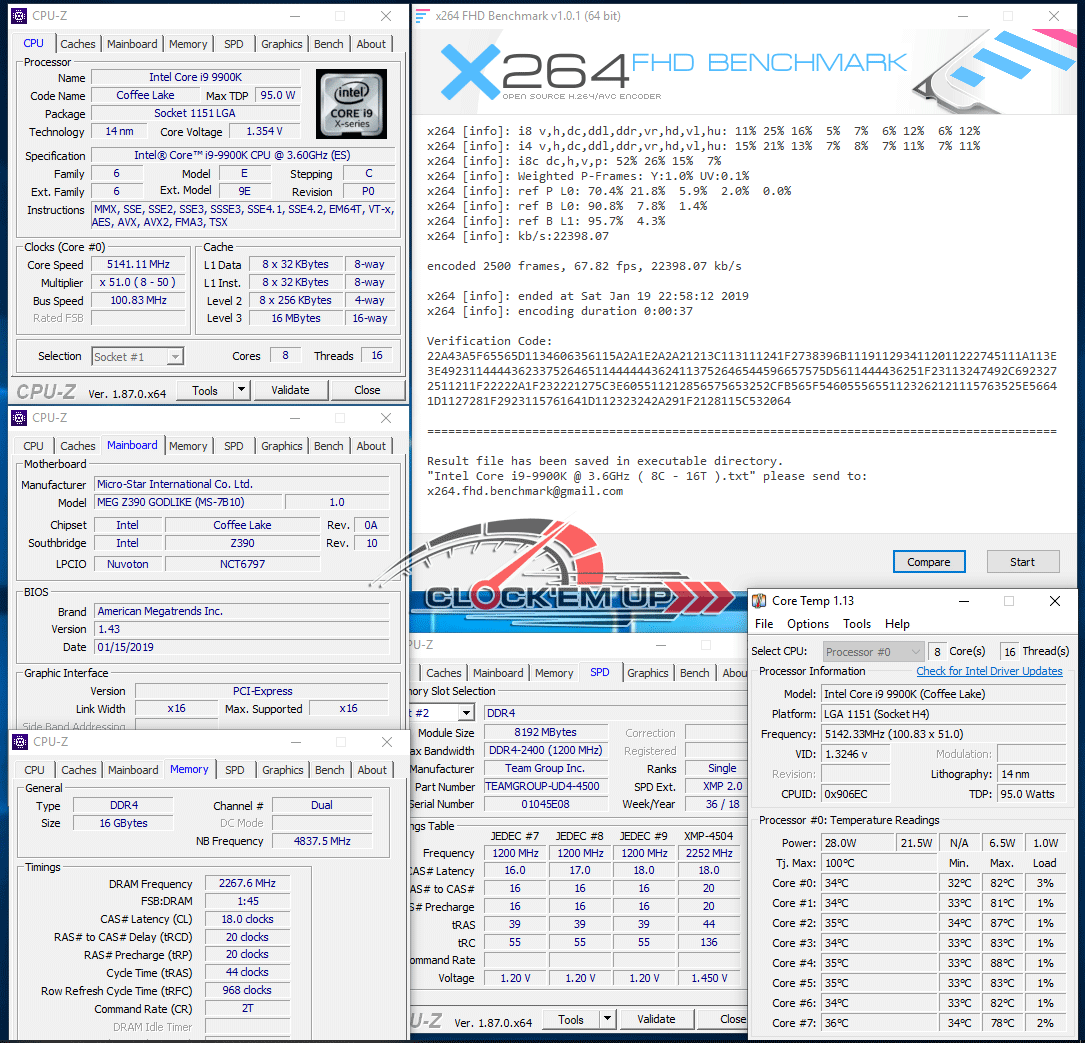

x264 FHD Benchmark

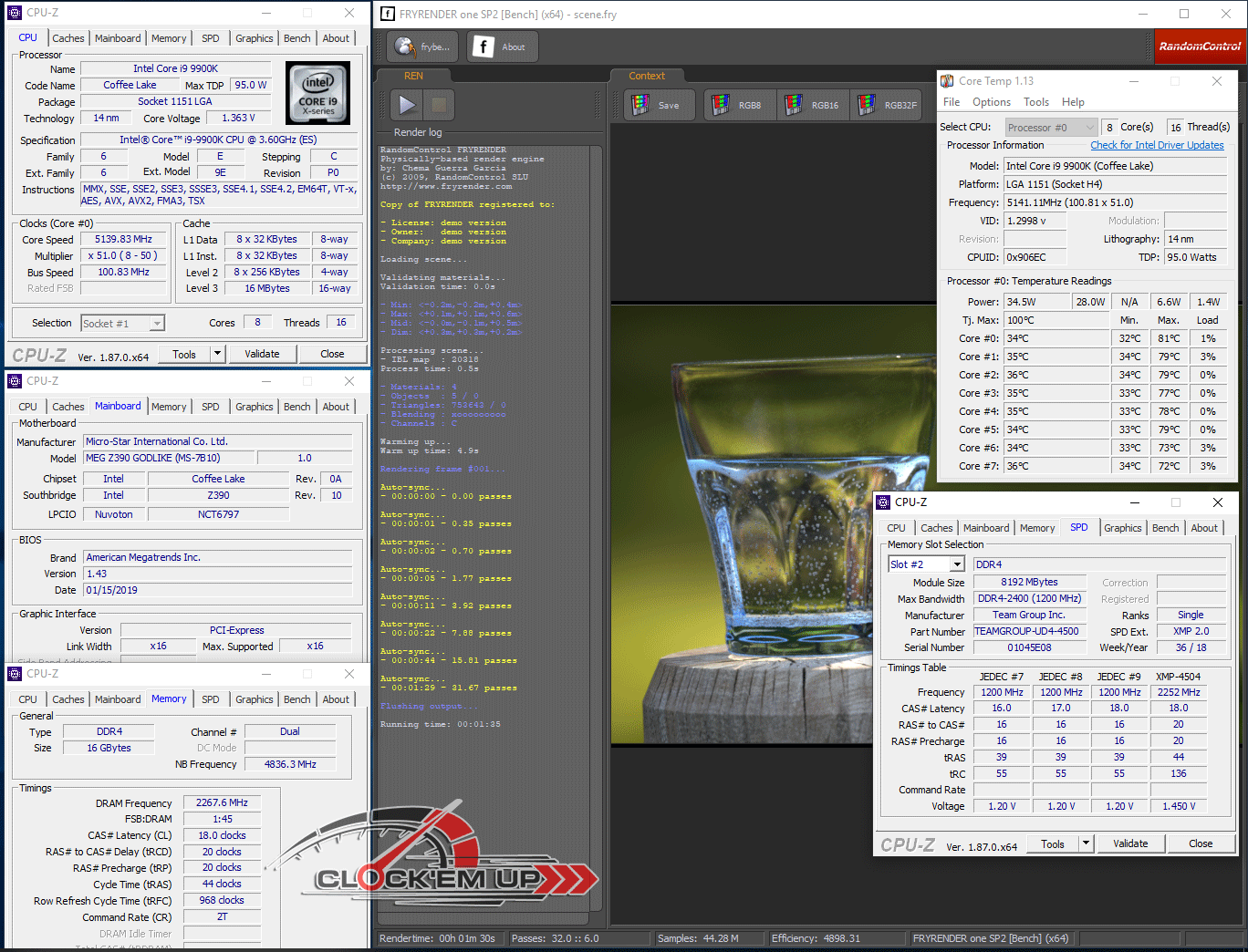

FryRender x64

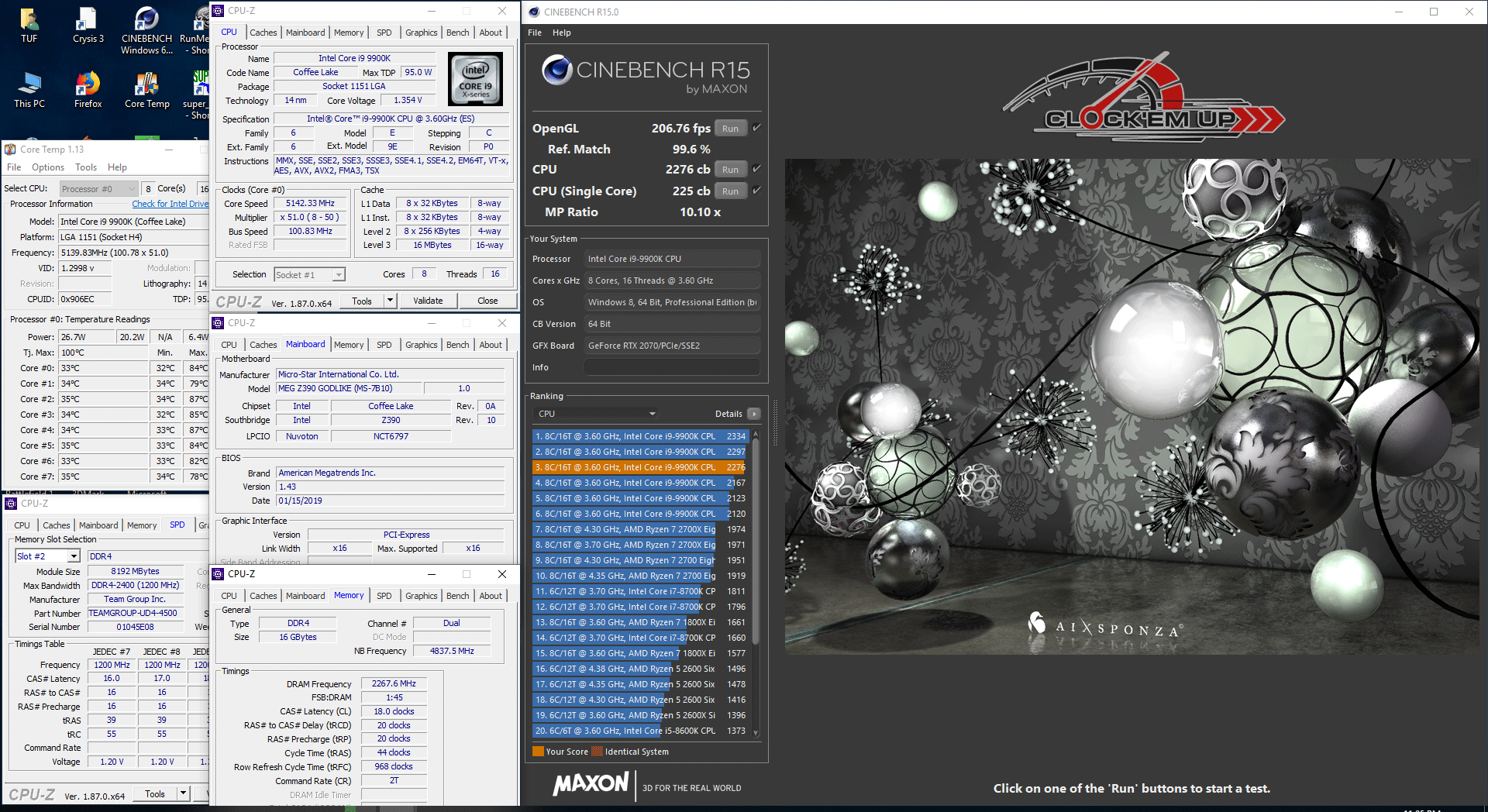

Cinebench R15

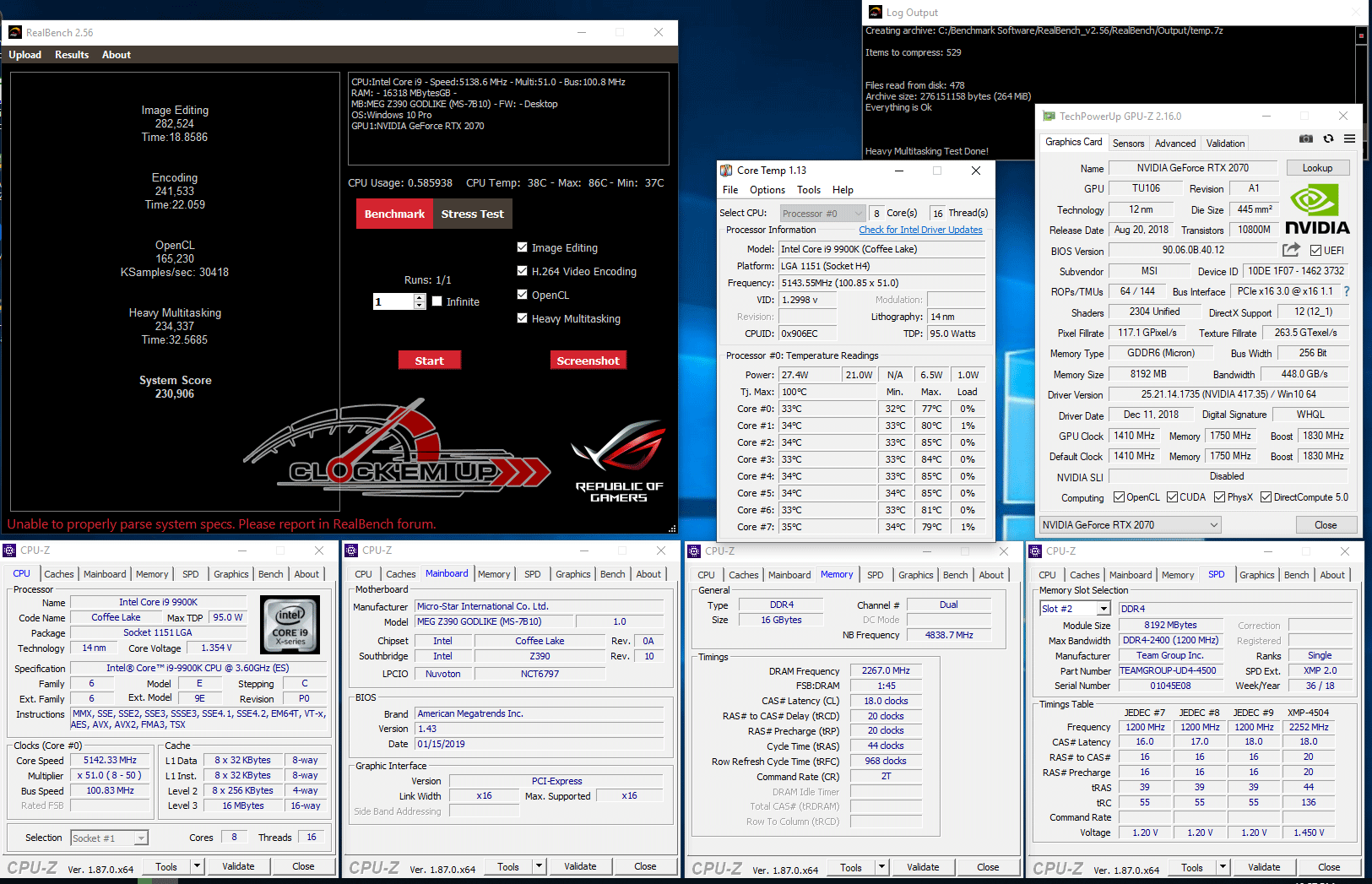

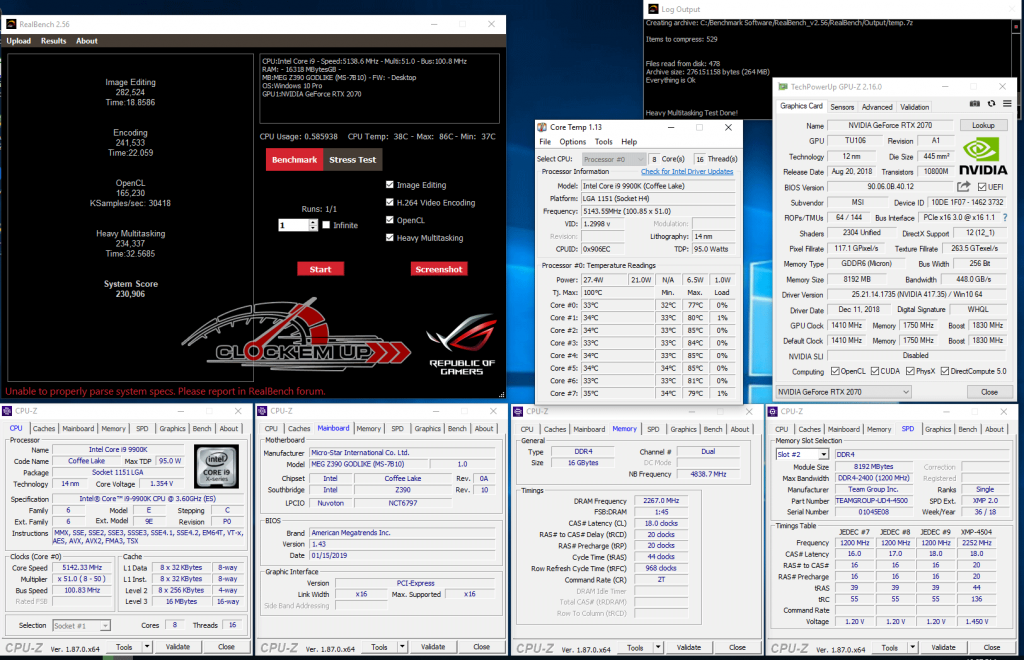

Realbench V2.56

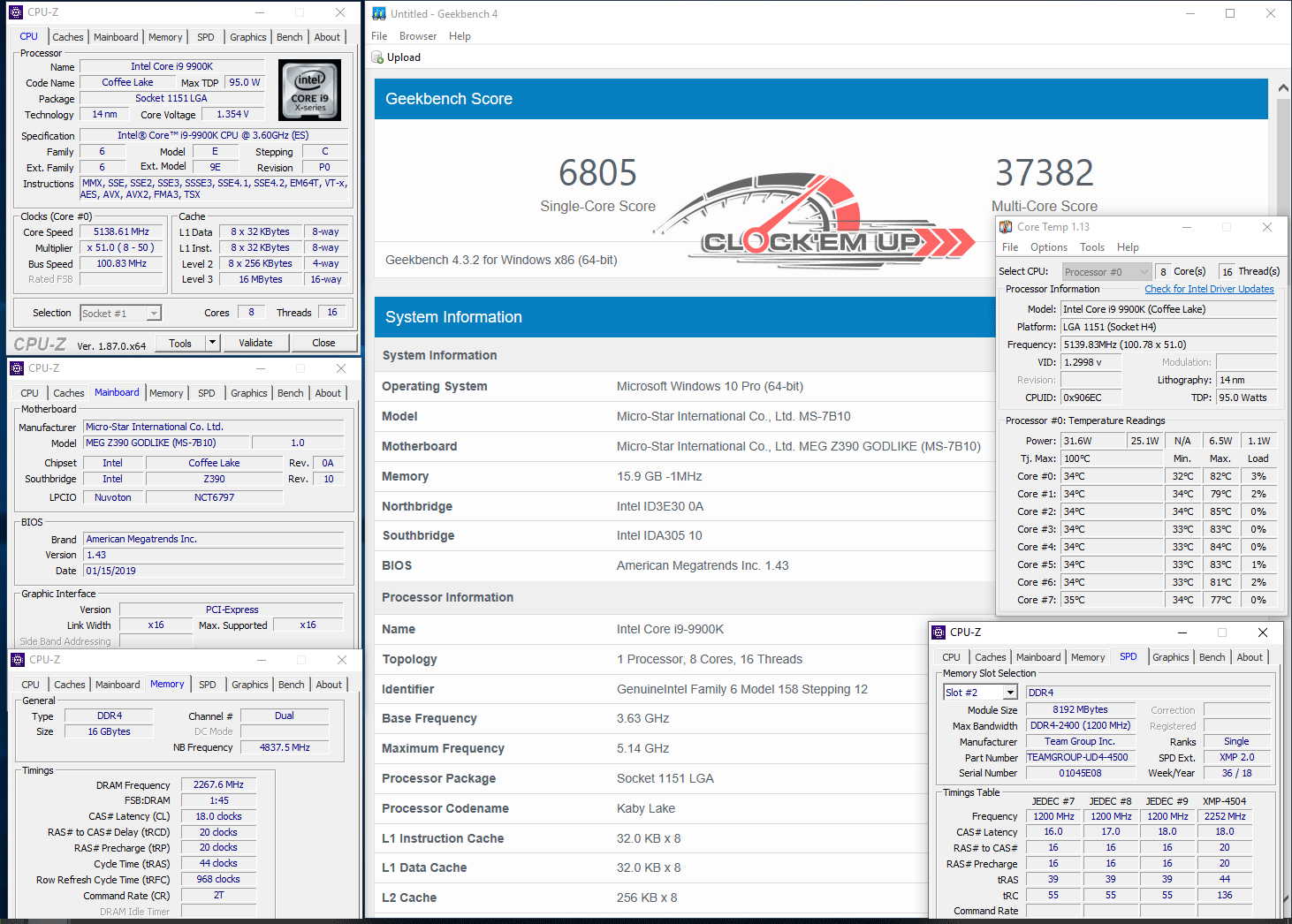

Geekbench 4

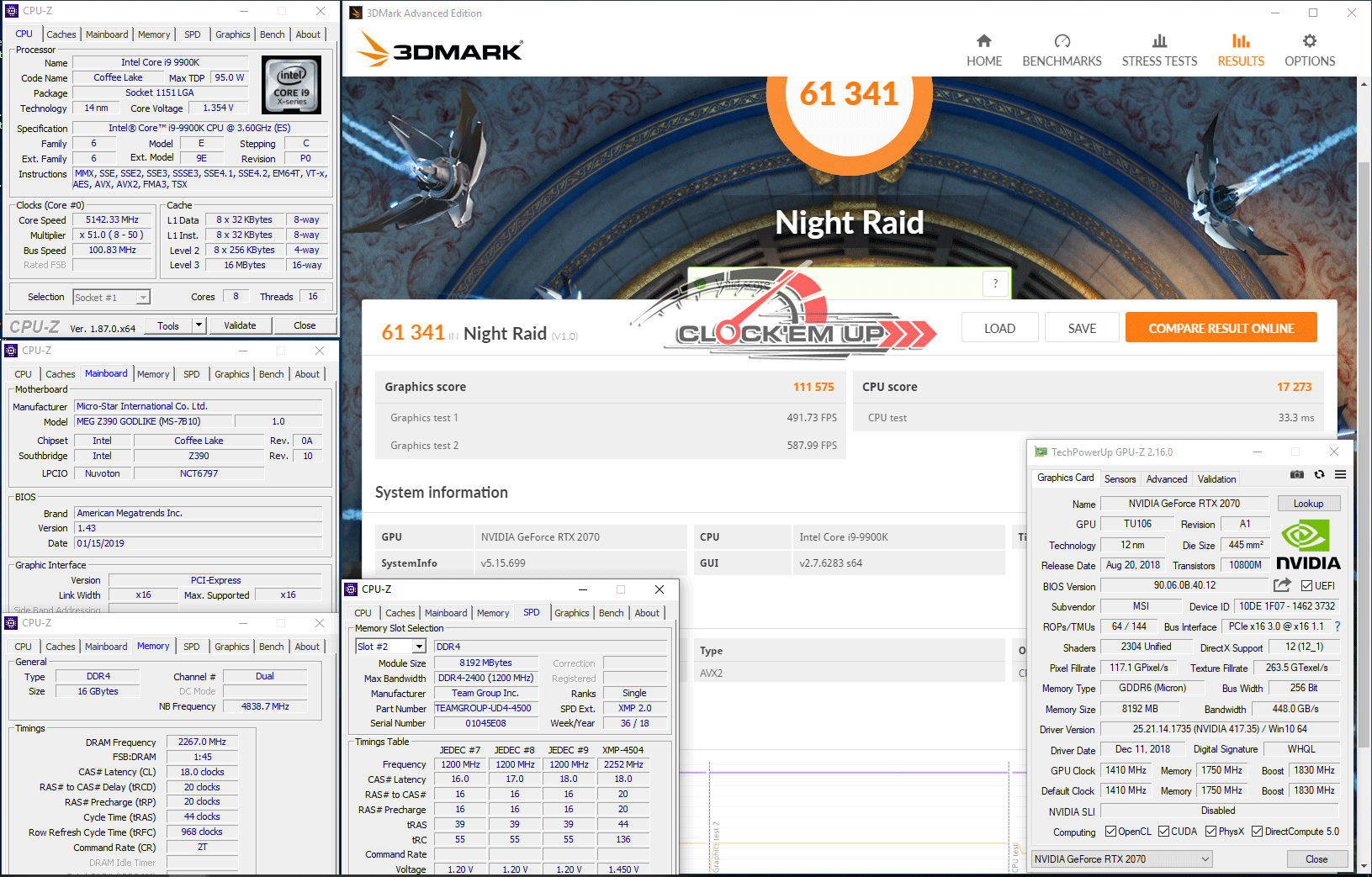

3DMARK Night Raid

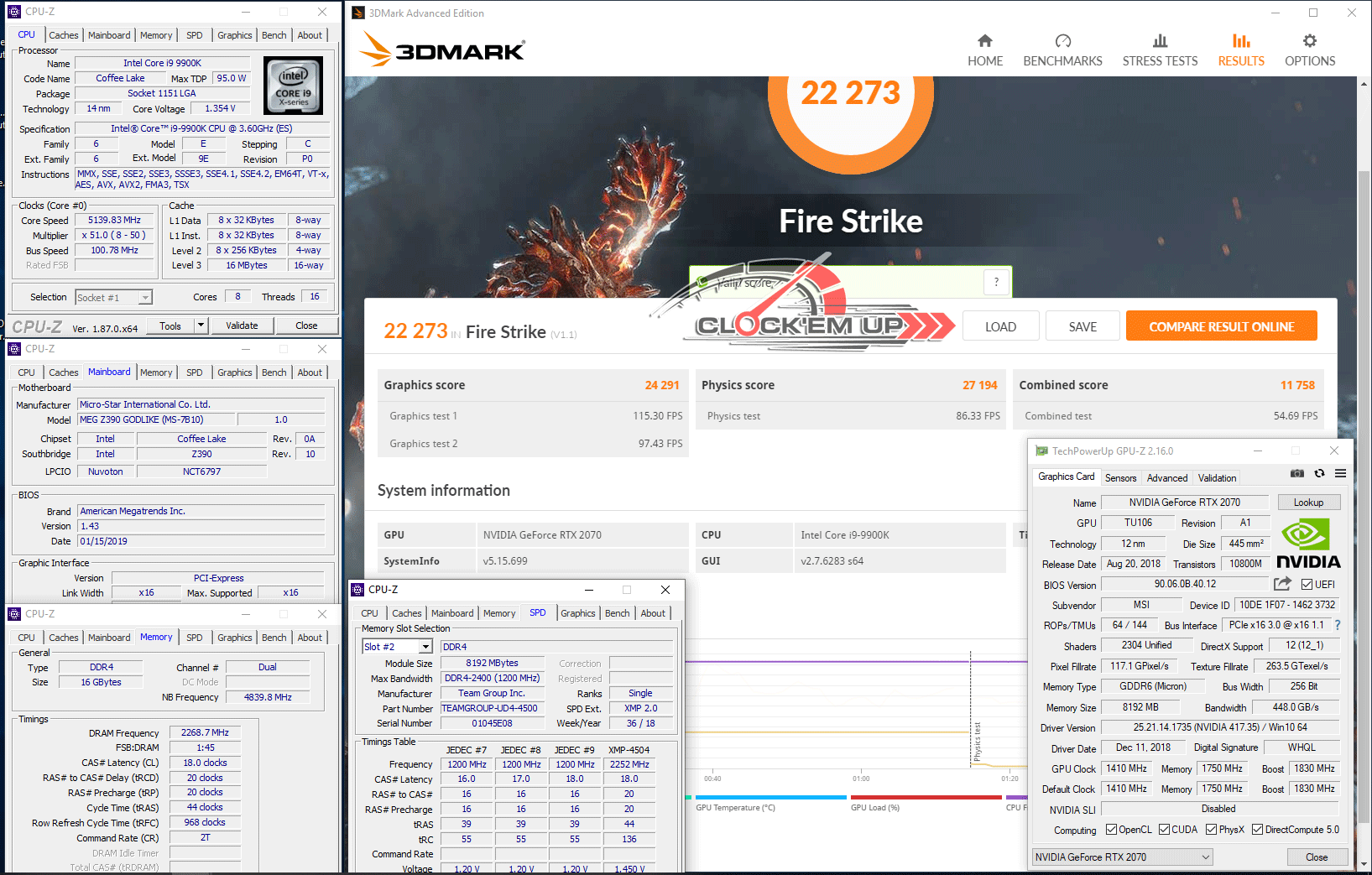

3DMARK Fire Strike

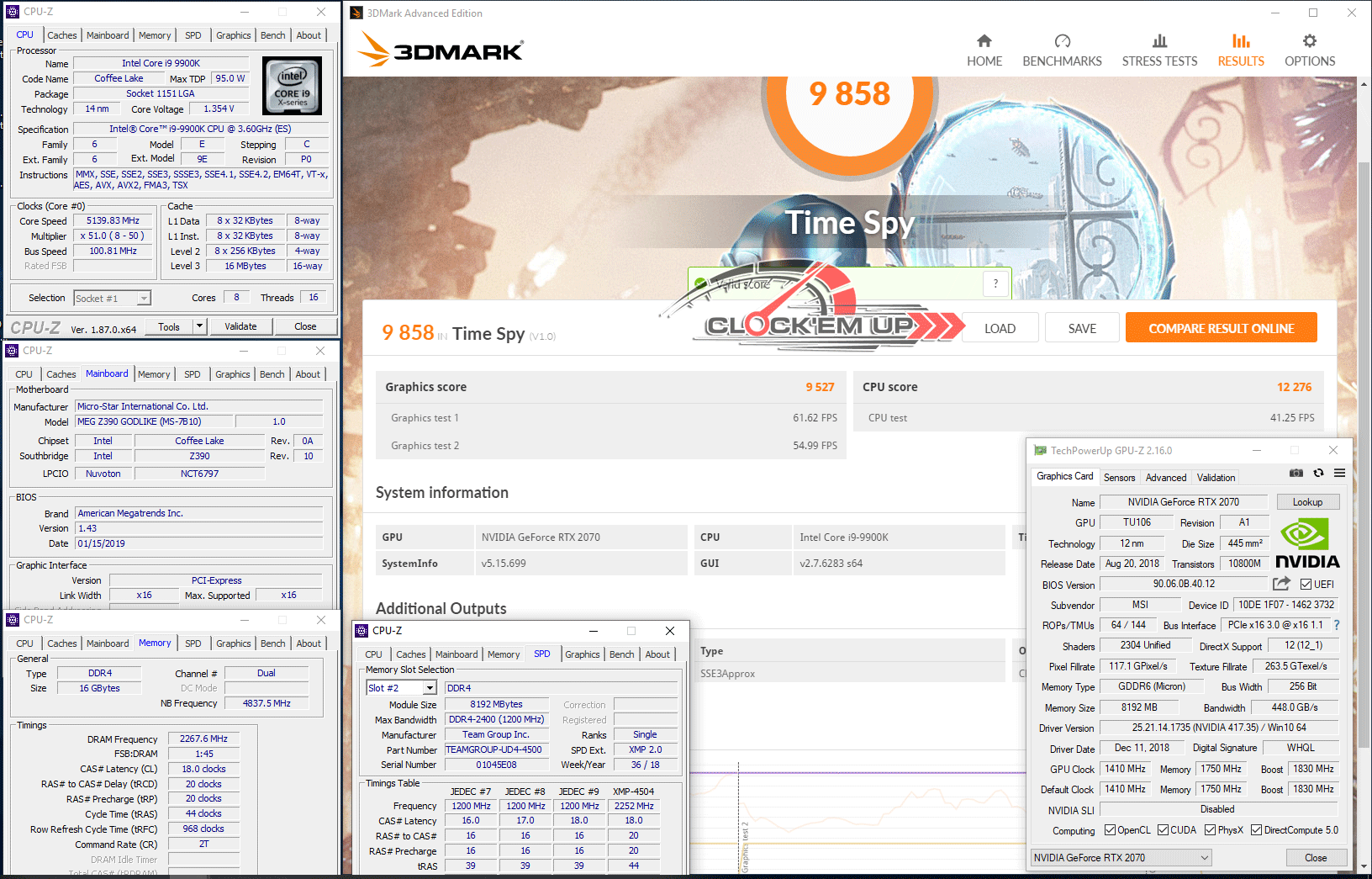

3DMARK Time Spy

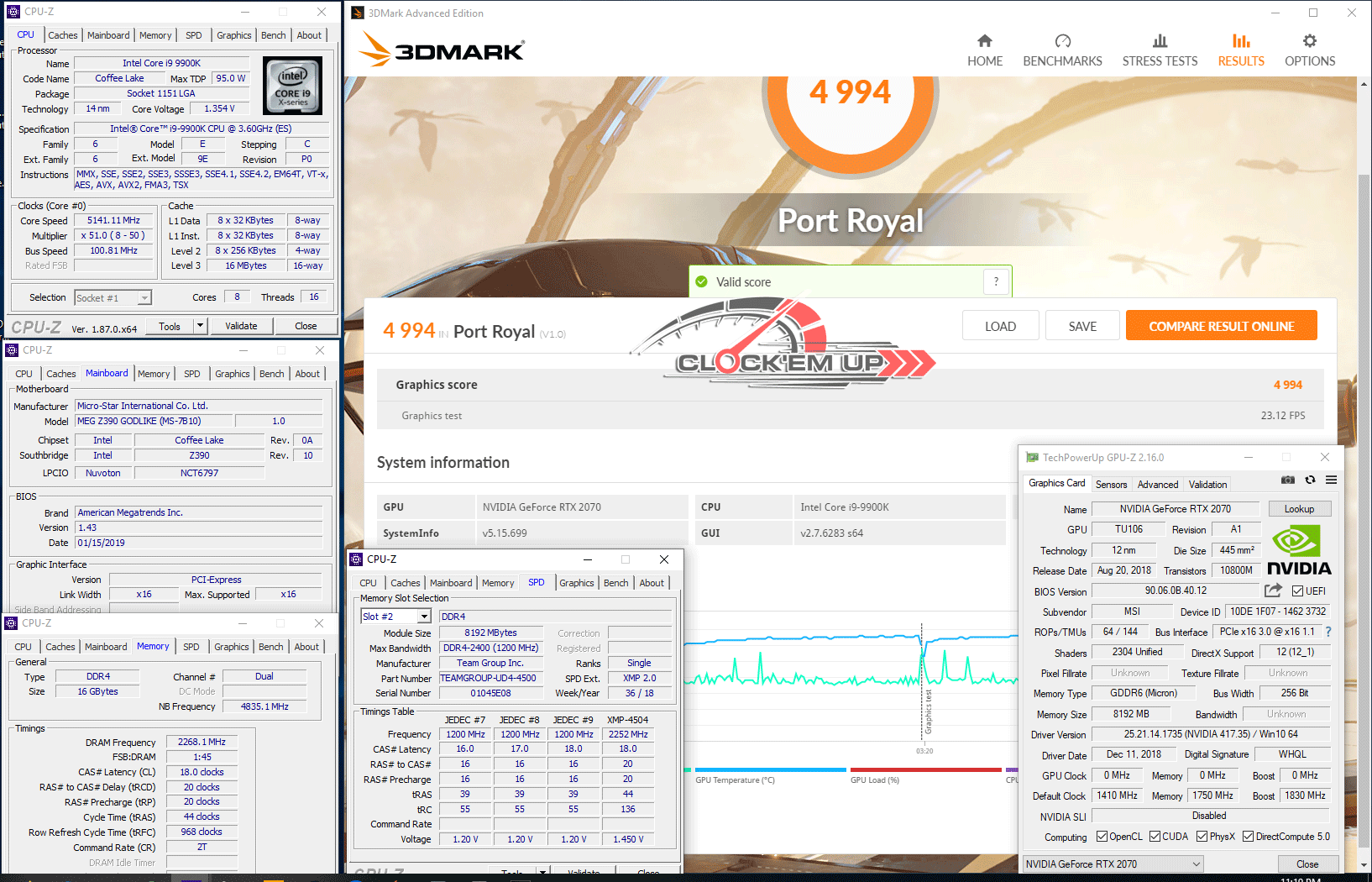

3DMARK Port Royal



Conclusion.

     มาสรุปกันเลยครับสำหรับเมนบอร์ด MSI MEG Z390 GODLIKE ตัวนี้ สำหรับผมเองแล้วมองว่ามันเป็นเมนบอร์ดรุ่นใหญ่ของทาง MSI ที่ออกมาได้อย่างอลังการมากๆ ไม่ว่าจะเป็นการออกแบบหน้าตา และแสงสี RGB Color ที่ทำออกมาได้ฟรุ้งฟริ้งมากมากเลยทีเดียว ใครเห็นก็น่าจะหลงรักมันอย่างแน่นอน  ส่วนเรื่องภาคจ่ายไฟของเมนบอร์ดนั้นก็ให้มาแบบจัดเต็มถึง 16-Phase สำหรับ CPU และเป็น Mosfet คุณภาพจากค่าย IR อีกด้วย จึงมั่นใจได้เลยว่าเอา CPU i9-9900K 8C/16T อยู่ได้สบายๆ แน่นอนครับ  และอย่างที่เป็นในวันนี้ก็สามารถ Overclock CPU Intel Core i9-9900K @ 5.14Ghz/Cache 4.83Ghz+ DDR4-4533Mhz CL18-20-20-44 ได้อย่างมีเสถียรภาพดีระดับหนึ่งเลยล่ะครับ  ส่วนการ Overclock แรมนั้นอาจจะต้องทำใจสักนิดนะครับ ไม่ได้ลากง่ายๆ แบบที่คาดหวังไว้สักเท่าไรนัก ความเร็วแรมที่บูทง่ายๆ อยู่ในช่วง DDR4-4400Mhz ถึง DDR4-4500Mhz นี่ล่ะครับ เกินกว่านี้บูทได้ยากมาก….

     ส่วนช่อง M.2 นั้นก็มีการติดตั้ง M.2 Shield Frozr ระบายความร้อนให้กับ M.2 ทั้ง 3 ตัวอีกด้วยครับ จัดว่าเย็นทั้งระบบจริงๆ และนอกจากนี้ของแถมที่ให้มากับเมนบอร์ดไม่ว่าจะเป็นในส่วนของการ์ด MSI M.2 Xpander-Zที่ต่อ M.2 PCIe SSD ได้อีก 2 ตัว และยังแถมการ์ด Capture PCIe 1080p/60 มาให้อีกหนึ่งใบสมกับเป็นเมนบอร์ดสำหรับคอร์เกมเมอร์และสตรีมเมอร์จริงๆ  และสำหรับ Gigabit LAN นั้นค่ายนี้ให้เป็นตัว Killer E2500 Gigabit LAN มาให้ถึง 2 ช่อง และระบบ WIFI & BLUETOOTH  ก็ยังเป็นของค่าย Killer ด้วยเช่นกัน โดยใช้ชิป Killer 1550 Chipset ที่เป็น Wi-Fi 5, 2×2, Dual Band, (2.4GHz, 5GHz) ความเร็วสูงสุด 1.73 Gbps speed และรองรับ Bluetooth 5

อย่างไรแล้วก็ขอฝากผู้ที่สนใจเมนบอร์ดรุ่นใหญ่จากค่าย MSI ในรุ่น MEG Z390 GODLIKE ตัวนี้ไว้พิจารณาดูกันด้วย… สวัสดีครับ ^^”
