รีวิวเมนบอร์ดสำหรับงาน WORKSTATION ASUS Pro WS X570-ACE



     สวัสดีครับ วันนี้มาชมรีวิวเมนบอร์ดสำหรับงาน Workstation จากทางค่าย ASUS กันดีกว่ากับรุ่น Pro WS X570-ACE สำหรับ CPU AMD Socket AM4 โดยเฉพาะ ซึ่งหากใครที่กำลังมองหาเมนบอร์ดสำหรับงานด้าน WS อยู่ล่ะก็ ลองพิจารณารุ่นนี้ดูกันได้เลยครับ ผมบอกเลยว่างานดีและมีคุณภาพสูงมาก โดยเฉพาะภาคจ่ายไฟของ CPU ที่มีมาให้มากถึง 12+2 Phase พร้อมกับ Heatsink VRM ขนาดใหญ่ เน้นการทำงานหนักต่อเนื่องแบบ 24/7 สบายครับ

Feature :

  • Three PCIe 4.0 x16 slots with optimized lane arrangement of 3-way x8/x8/x8 to accelerate an increasingly diverse array of workloads
  • Reliable and responsive ECC memory suitable for mission critical tasks
  • ASUS Control Center Express: A software utility equipped with a GbE LAN controller for out-of-band management to enhance hardware-level control for improved IT efficiency
  • Ultra-fast storage: Up to 64Gbps M.2 & 32Gbps U.2, plus up to 10Gbps back-panel USB 3.2 Gen 2 with Type-A and Type-C ports
  • Ultra-efficient VRM heatsink: Beefy heatsinks, heatpipe, and built-in PCH fan design maximizes surface area for heat dissipation to enable unthrottled performance



เมนบอร์ดรุ่นนี้ออกแบบมาสำหรับสายงาน WorkStation โดยเฉพาะ ดังนั้นหน้าตาและการออกแบบของตัวเมนบอร์ดนั้นก็จะดูเรียบๆ เน้นความดุดันด้วยโทนสีดำทั้งตัว และไม่มีการติดตั้งไฟ RGB ใดๆ ทั้งสิ้น (Non-RGB)



สำหรับสายงานที่ต้องการทำงานแบบ Multi-GPU สำหรับประมวลผล AI training, 3D rendering, scientific หรือ financial modeling ก็ยังสามารถใช้งานได้ โดยถ้าเป็นฝั่ง GPU ของ AMD ก็รองรับแบบ 3-Way CrossfireX (x8+x8+x8) และ NVIDIA 2-Way SLI (x8+x8)



ASUS 2-WAY VGA holder

อุปกรณ์เสริมพิเศษชุดค้ำการ์ดจอที่สามารถค้ำการ์ดได้ 2 ตัวพร้อมสามารถติดตั้งพัดลมระบายความร้อนเสริมได้ รองรับขนาดพัดลมสูงสุด 120mm.





ภาคจ่ายไฟเลือกใช้ Mosfet คุณภาพสูงจากค่าย Power Stage IR3555 แบบ Single Package จำนวน 12+2 Phase สามารถรับมือกับ CPU AMD Ryzen 9 3900X และ 3950X ได้สบายๆ ครับ



เมนบอร์ดทุกตัวผ่านการทดสอบแบบ 24/7 (168Hr) แบบต่อเนื่องในห้องอุณหภูมิ 45c และความชื้นสัมพัทธ์ 80% ให้ผ่านก่อนออกขายจริง ดังนั้นมั่นใจได้ในเรื่องความเสถียรภาพในการใช้งานแบบต่อเนื่องแบบทั้งวันทั้งคืนครับ

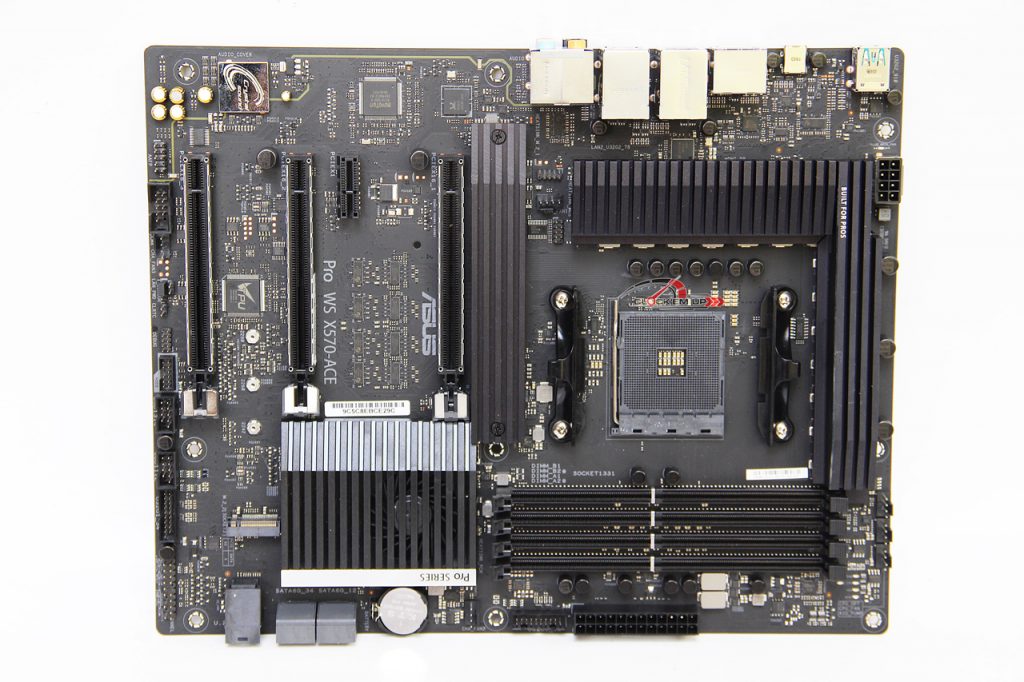

ASUS Pro WS X570-ACE WorkStation Motherboard

มาดูหน้าตาของตัวเมนบอร์ดกันดีกว่าครับกับขนาดมาตราฐาน ATX เต็มใบ มาพร้อมกับ PCB สีดำด้าน และ Heatsink สีดำ ดูแล้วก็เรียบๆ ดีเหมาะกับเป็นเมนบอร์ดสำหรับทางานอย่างมากเลยครับ

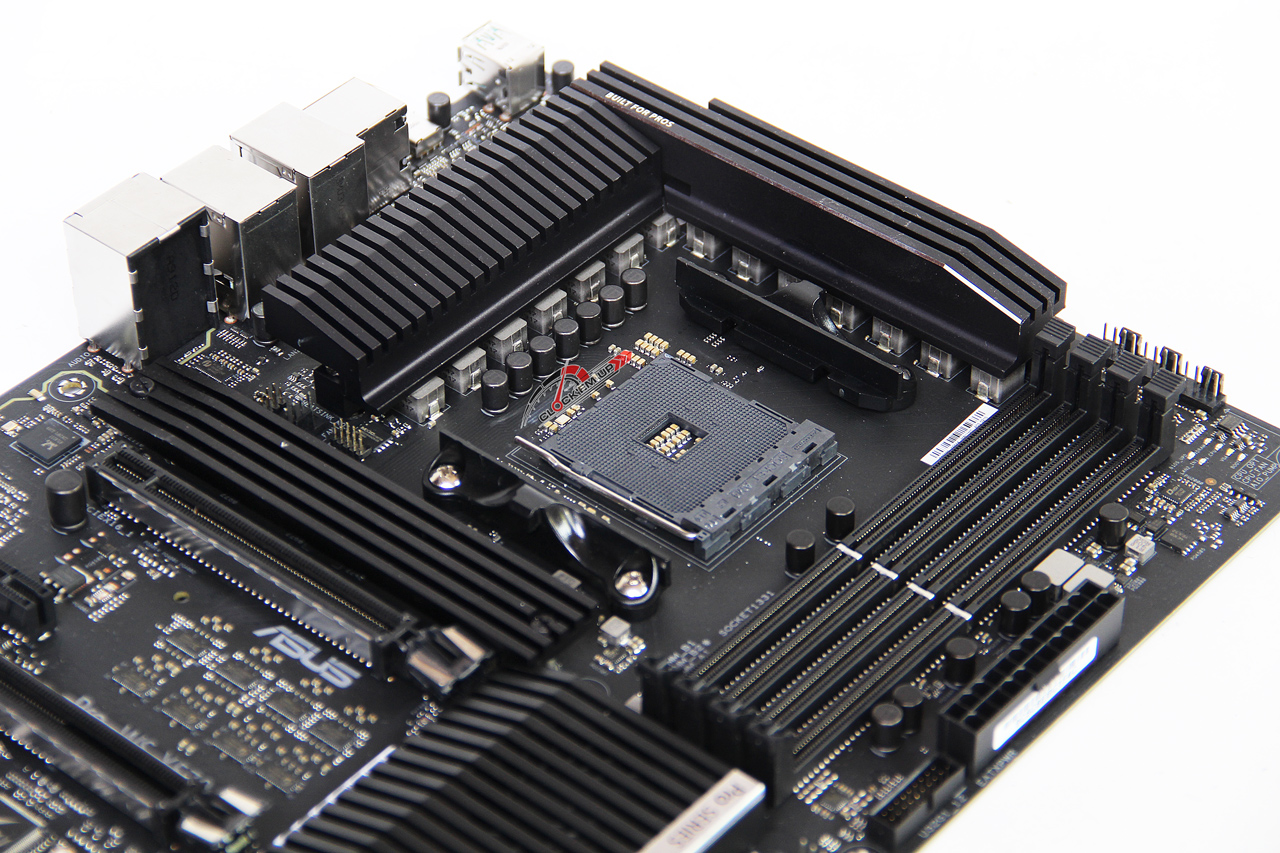

ภาคจ่ายไฟออกแบบมาทั้งหมด 12+2 Phase ด้วยมอสเฟส IR3555 ทั้งหมด ให้คุณภาพในการจ่ายไฟได้เสถียรภาพแน่นอน

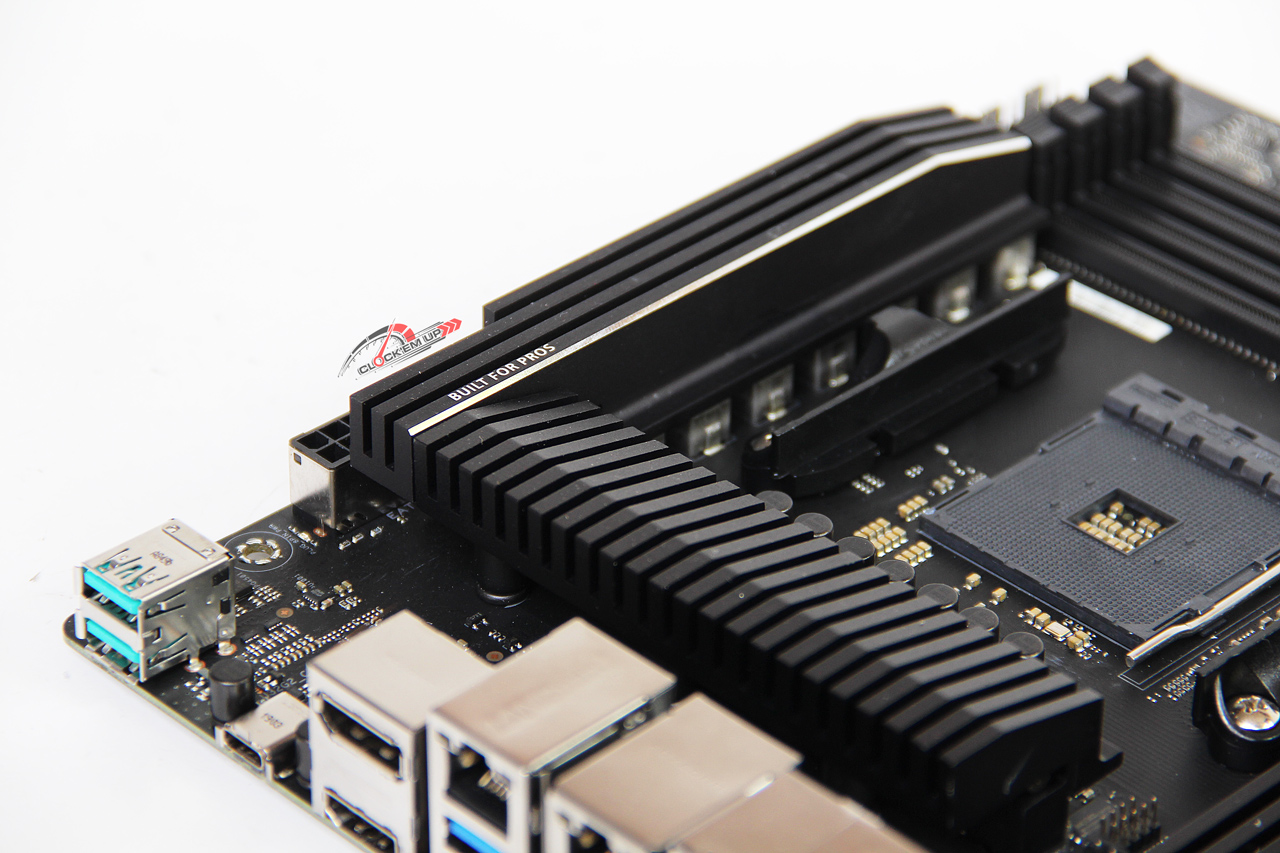

Heatsink ระบายความร้อนสำหรับ Mosfet ทุกตัวนั้นให้มาขนาดใหญ่มาก

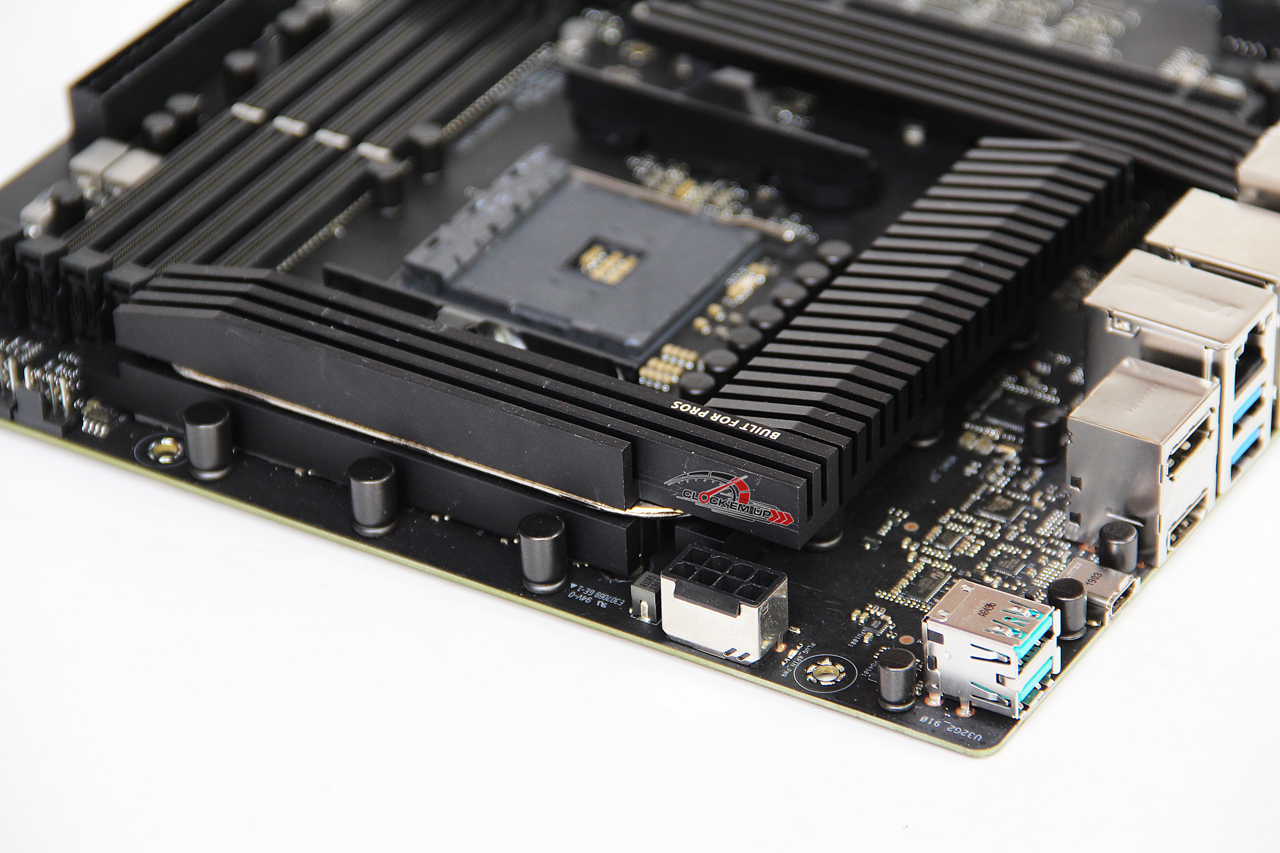

     และยังมีการติดตั้งท่อ Heatpipe ช่วยในการดึงนำความร้อนให้อีกด้วยจัดว่าสุดจริงสำหรับเมนบอร์ด WorkStation ตัวนี้  ส่วนจุดเสียบไฟเลี้ยง CPU นั้นเป็นแบบ 12V 8-Pin จำนวน 1 ชุด มาพร้อมกรอบเหล็กหุ้มไว้เพื่อความแข็งแรงที่เรียกว่า ProCool II connector และยังได้ติดตั้งไฟ LED แสดงสถาณะการเสียบของขั่วเสียบให้อีกด้วยว่า ต่อใช้งานถูกต้องแล้วหรือไม่

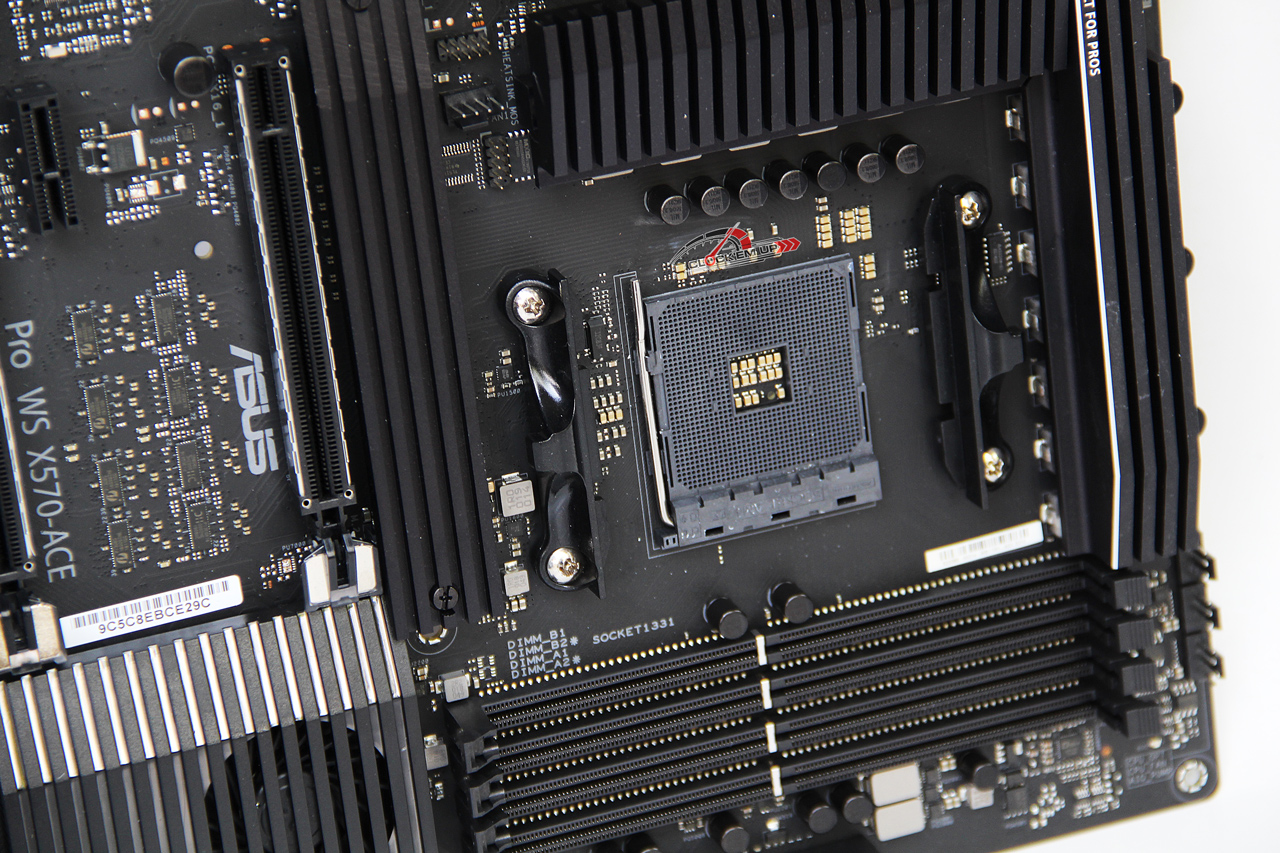

รองรับการต่อใช้งานร่วมกับ CPU AMD Socket AM4 ได้ทั้ง Ryzen Gen2 และ Gen3 (เมนบอร์ด X570 จะไม่สามารถเอา CPU AMD Ryzen Gen1 มาต่อใช้งานร่วมได้นะครับ)

CPU Support :

  • AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors

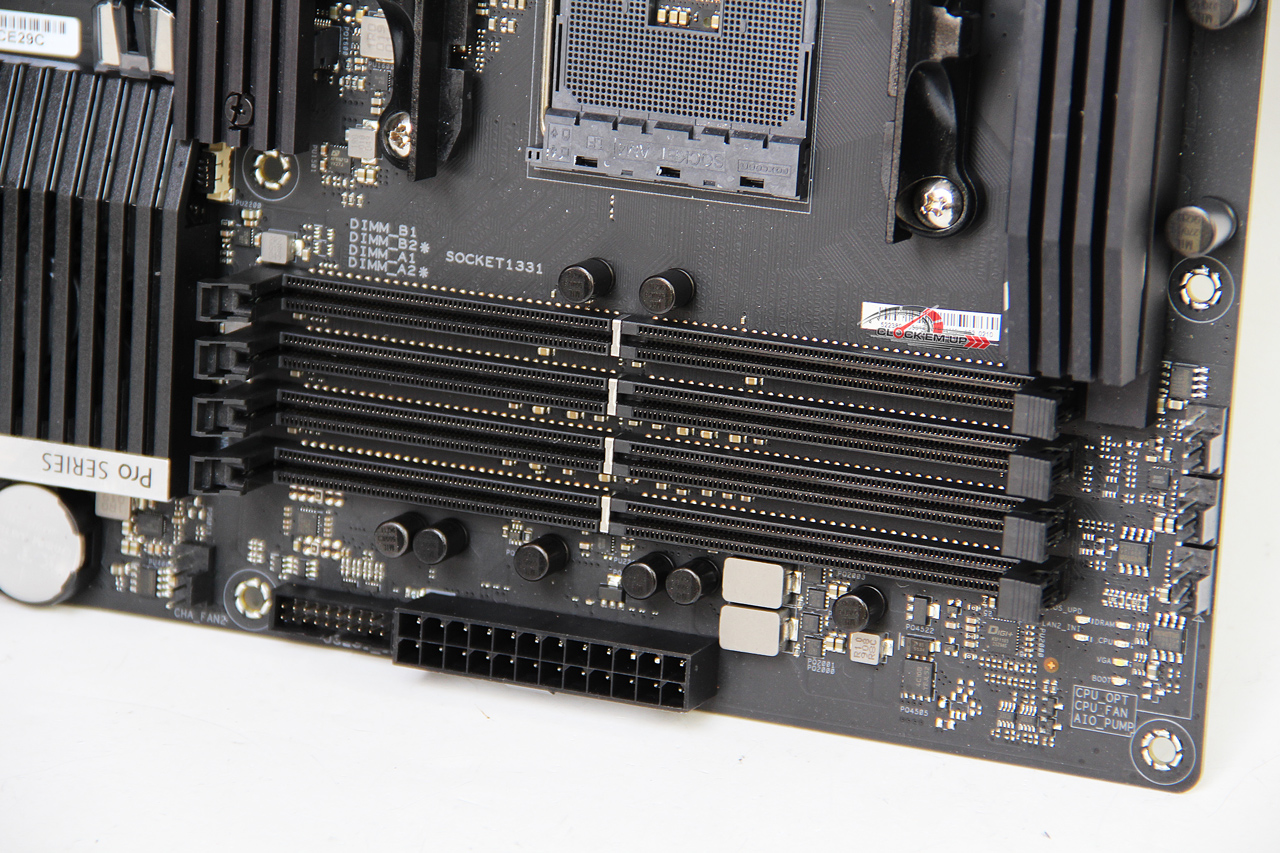

เมนบอร์ดรุ่นนี้รองรับการต่อใช้งานร่วมกับ Memory DDR4 Module แบบ Dual Channel จำนวน 4xDIMM ตั้งแต่ความเร็ว DDR4-2133Mhz ไปจนถึงระดับ DDR4-3200Mhz สูงสุดที่ผมเห็นใน QVL List ของแรม Non-ECC นะครับ  ส่วนแรมแบบ ECC นั้นมีรองรับแค่ 2-3 รุ่นที่ความเร็ว DDR4-2133Mhz เท่านั้น  และขนาดความจุที่สามารถติดตั้งนั้นอยู่ที่ 128GB Max

Memory Support :

3rd Gen AMD Ryzen™ Processors

  • 4 x DIMM, Max. 128GB, DDR4 MHz Un-buffered Memory *

2nd Gen AMD Ryzen™ Processors

  • 4 x DIMM, Max. 128GB, DDR4 MHz Un-buffered Memory

2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors

  • 4 x DIMM, Max. 128GB, DDR4 MHz Un-buffered Memory
  • Dual Channel Memory Architecture
  • ECC Memory (ECC mode) support varies by CPU.** Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).
  • * The maximum memory capacity supported vary depending on the CPU you installed.



ช่องเสียบ PCIe4.0 x16 มีทั้งหมด 3 ช่อง โดยจะทำงานแบบ Multi-GPU ได้ในแบบ 3-Way @ x8+x8+x8 สำหรับ AMD CorssfireX และ NVIDIA SLI ได้แค่ 2-Way (x8+x8) และช่องเสียบ PCIe4.0 x1 อีก 1 ช่องครับ

Expansion Slot :

3rd Gen AMD Ryzen™ Processors

  • 2 x PCIe 4.0 x16 (x16 or dual x8)

2nd Gen AMD Ryzen™ Processors

  • 2 x PCIe 3.0 x16 (x16 or dual x8)

2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors

  • 1 x PCIe 3.0 x16 (x8 mode)

AMD X570 chipset

  • 1 x PCIe 4.0 x16 (x8 mode)
  • 1 x PCIe 4.0 x1

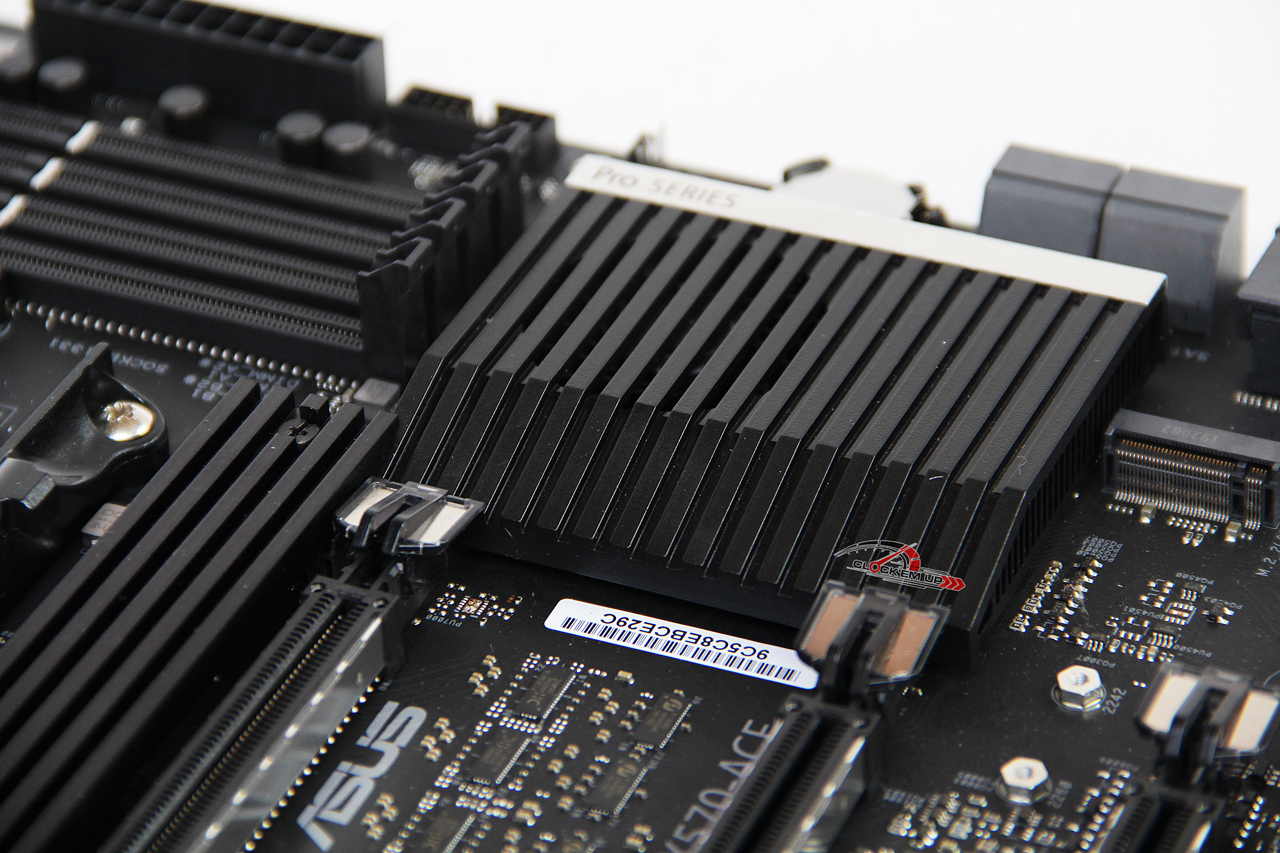

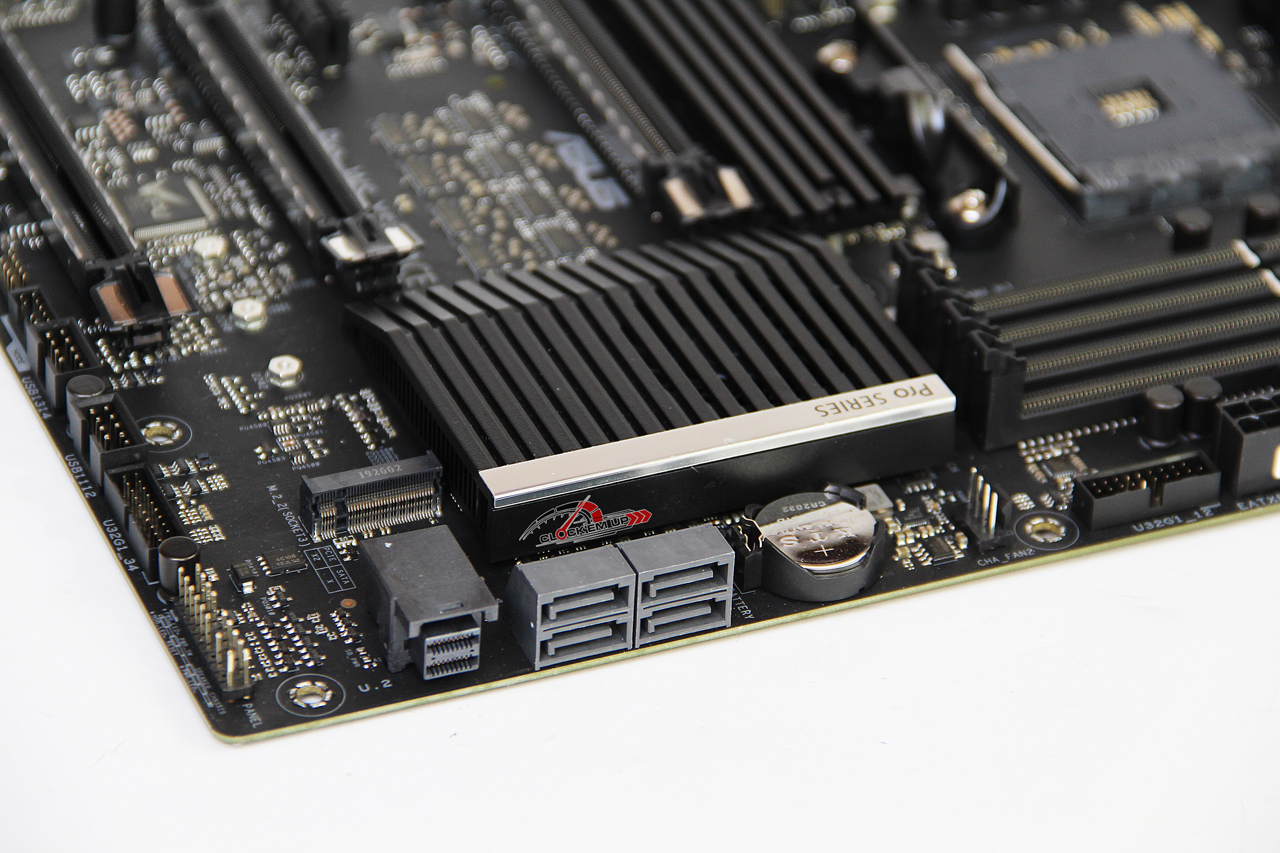

Heatsink ระบายความร้อนของชิปเซ็ต AMD X570 นั้นมีพัดลมระบายความร้อนอยู่ด้านในด้วยนะครับ และในส่วนของช่องเสียบ SATA3.0 6Gb/s นั้นมีทั้งหมดเพียง 4 ช่องเท่านั้น โดยทุกช่องรองรับการต่อใช้งานแบบ RAID 0, 1 และ 10 ส่วนช่อง U.2 PCIe3.0 x4 นั้นมีมาให้อีก 1 ช่อง

Storage Support :

3rd Gen AMD Ryzen™ Processors :

  • 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support

2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :

  • 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support

AMD X570 chipset :

  • 1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280(PCIE 4.0 x2) storage devices support
  • 1 x U.2 connector, support PCIe 3.0 x4 NVM Express storage
  • 4 x SATA 6Gb/s port(s)
  • Support Raid 0, 1, 10

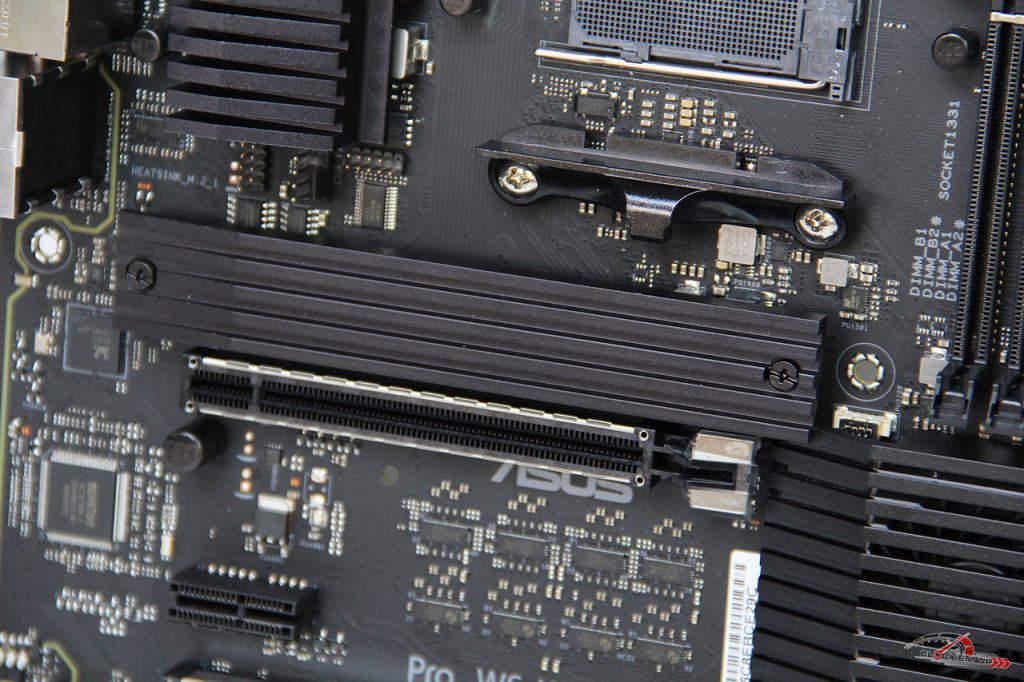

ช่องเสียบ M.2 PCIe4.0 x4 NVMe นั้นมีทั้งหมด 2 ช่องครับ โดยช่องแรกจะมี Heatsink ระบายความร้อน M.2 มาให้ด้วย โดยช่องแรกบนสุดใกล้กับ Socket CPU นั้นจะต่อเข้ากับ CPU โดยตรงครับ รองรับ M.2 ขนาดยาวสุดได้ Type-22100 (110mm.) และใส่ได้แค่ M.2 ที่เป็น PCIe Contoller เท่านั้น



ส่วน M.2 Socket อีกช่องนั้นจะต่อผ่านทาง AMD X570 ซึ่งรองรับได้ขนาดยาวสุดที่ Type-2280 (80mm.) โดยช่องนี้จะรองรับได้ทั้ง M.2 SATA และ M.2 PCIe4.0 ครับ

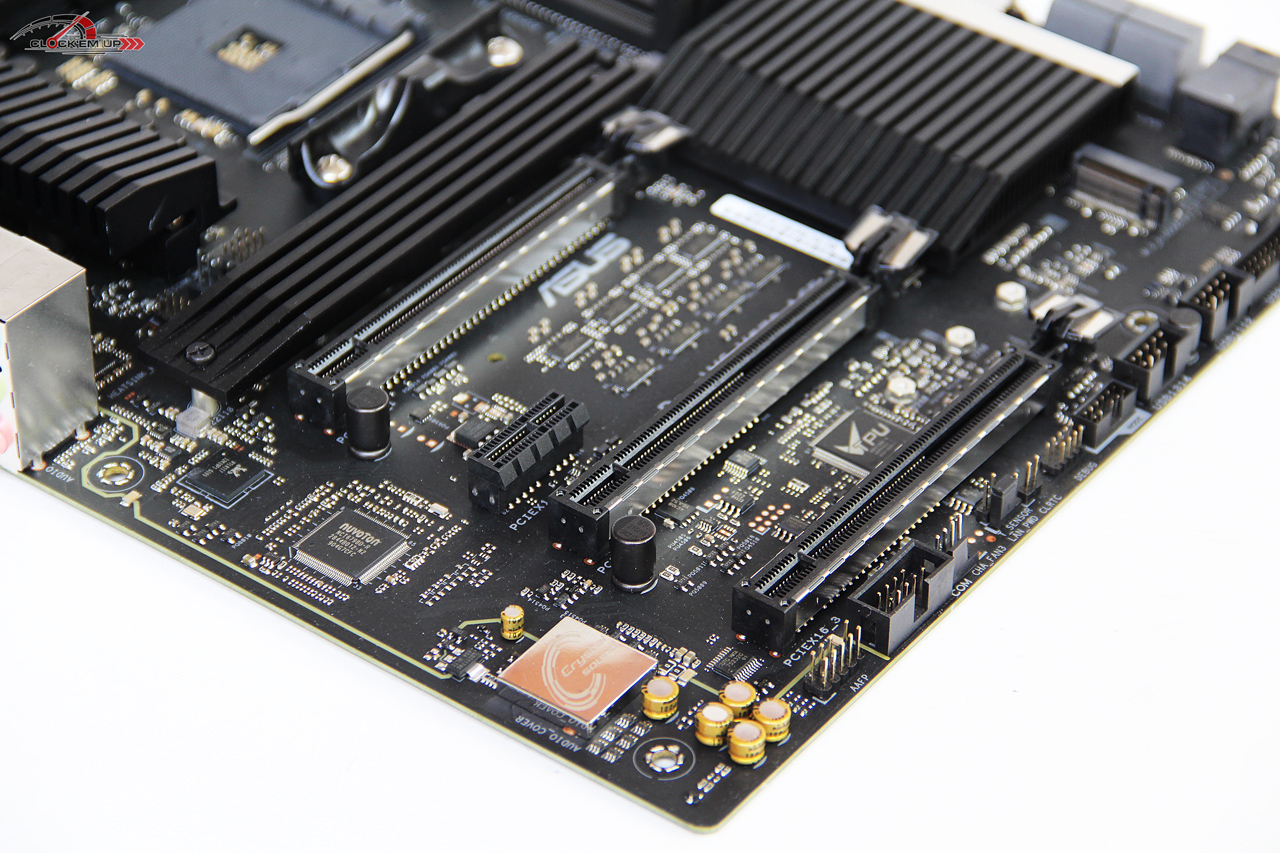

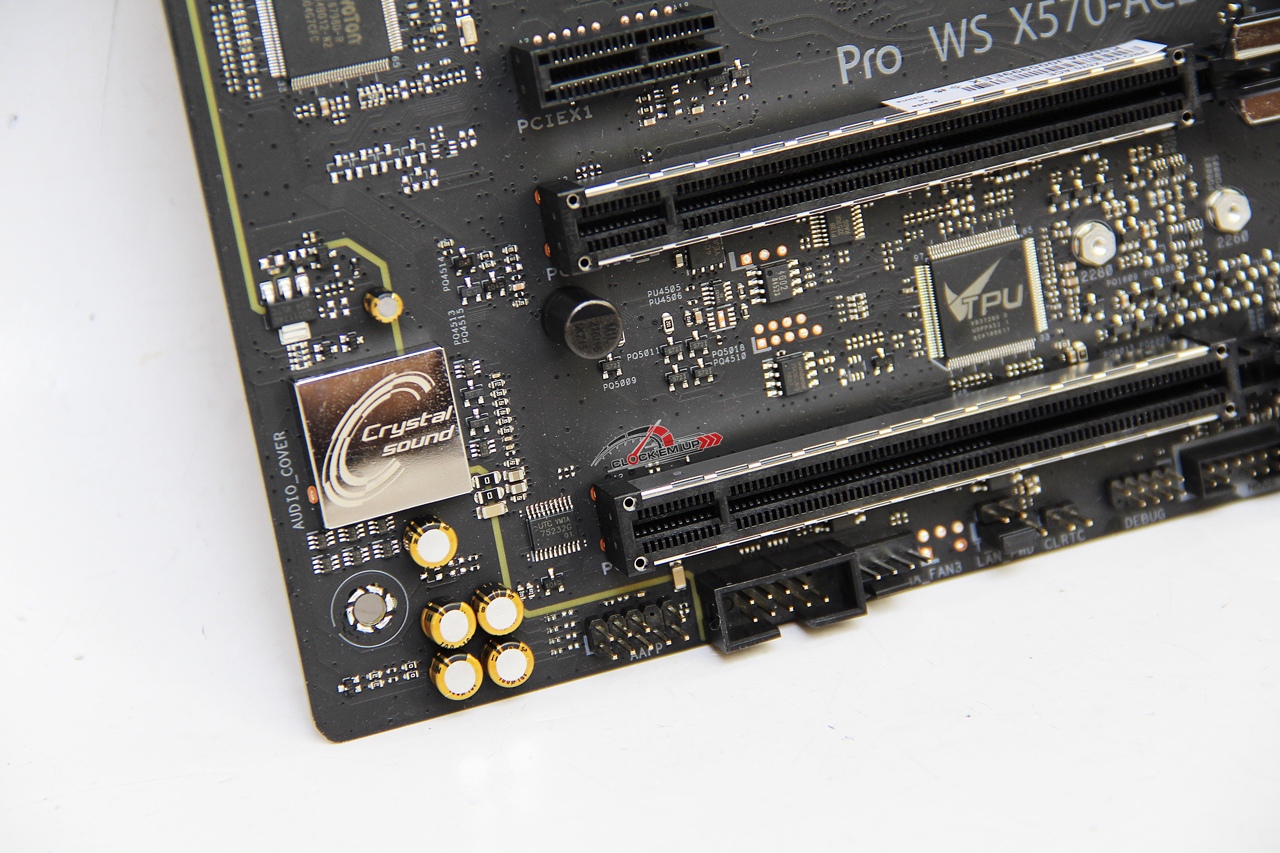

ระบบเสียงนั้นเลือกใช้ชิป Realtek S1200A 8CH-HD Audio CODEC.

Audio & Feature :

  • Realtek® S1200A 8-Channel High Definition Audio CODEC *
  • Supports : Jack-detection, Front Panel Jack-retasking
  • Front panel audio connector (AAFP)
  • Optical S/PDIF out port(s) at back panel
  • Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
  • Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
  • Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
  • Premium Japanese audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
  • Unique de-pop circuit: Reduces start-up popping noise to audio outputs
  • EMI protection cover to prevent electrical noise to affect the amplifier quality
  • Separate layer for left and right track, ensuring both sound deliver equal quality
  • Choose the chassis with HD audio module in front panel to support 8-channel audio output.

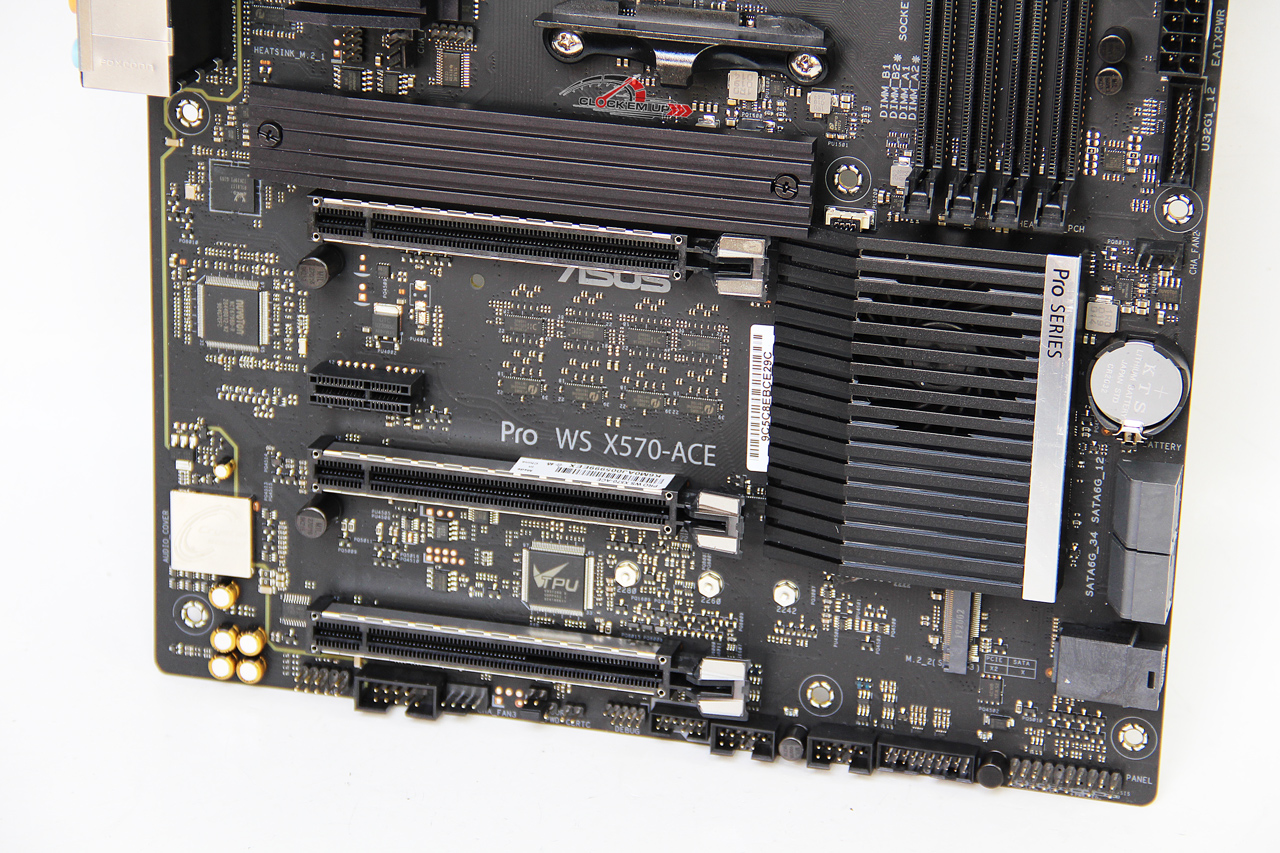

ช่องเสียบ PCIe4.0 x16 Slot ทุกช่องนั้นเสริมความแข็งแรงด้วย SafeSlot ช่วยลดปัญหาการแตกหักของ Slot PCIe x16 ได้มากถึง 1.6x – 1.8x เท่าตัว

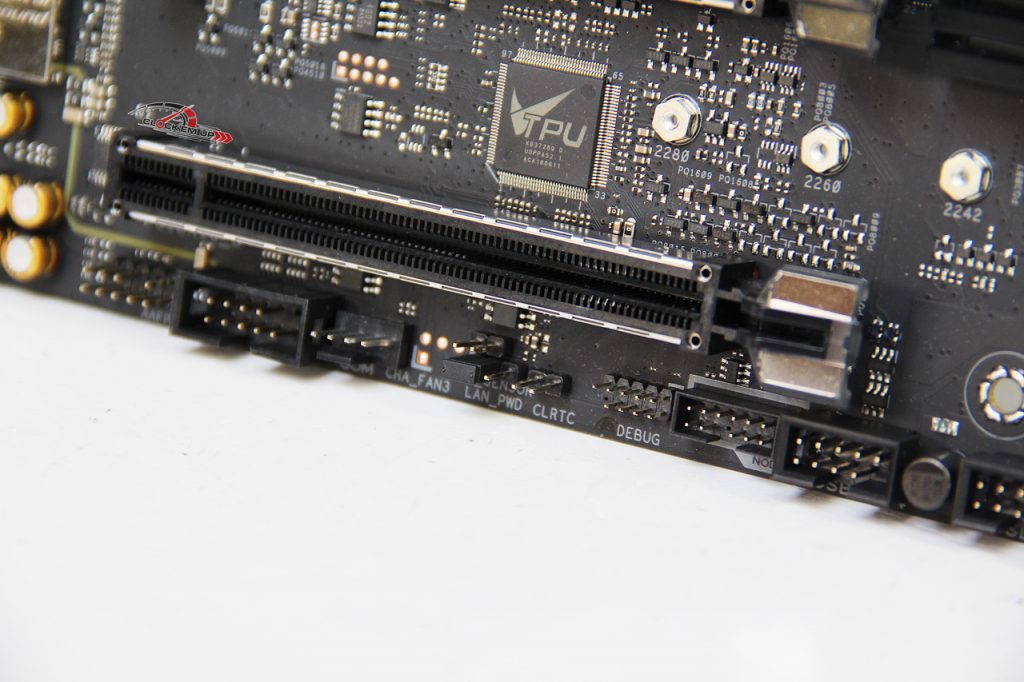

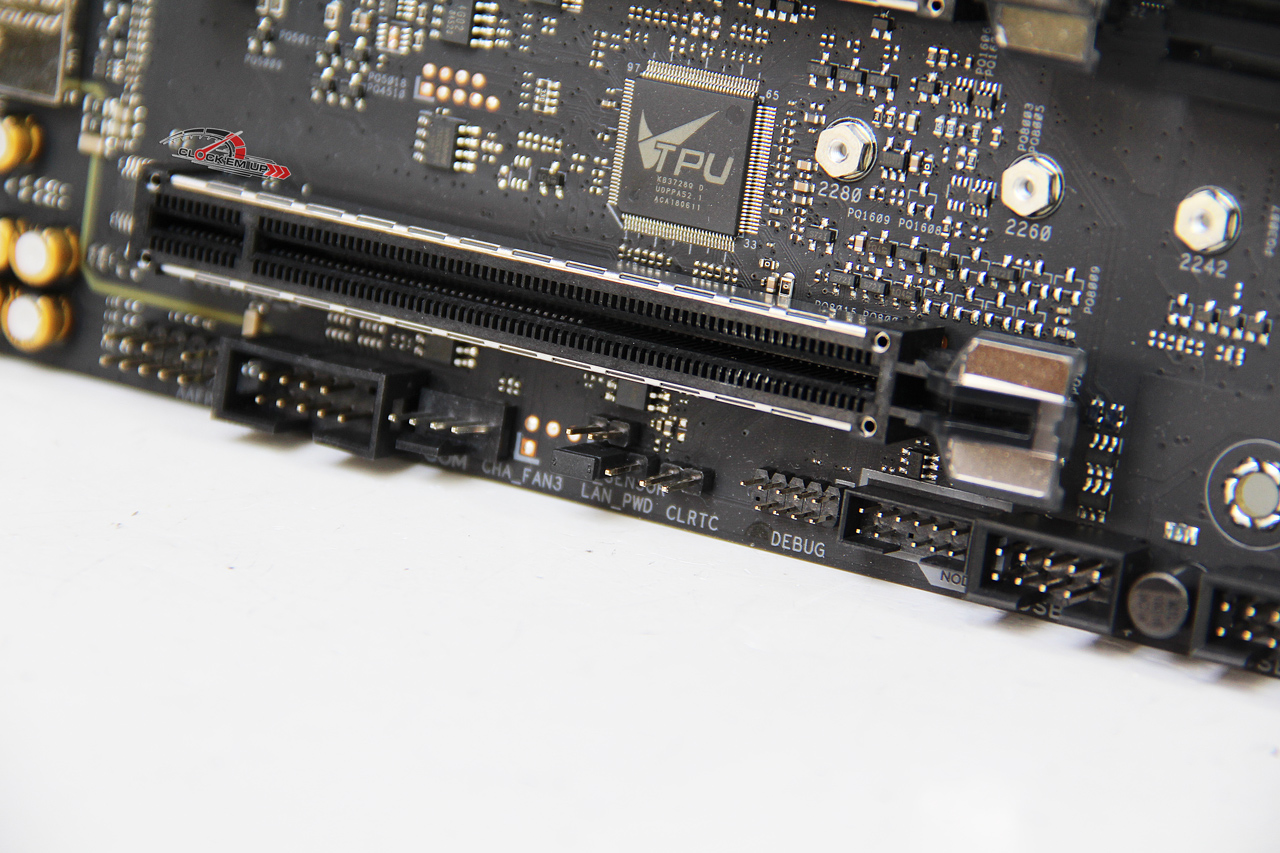

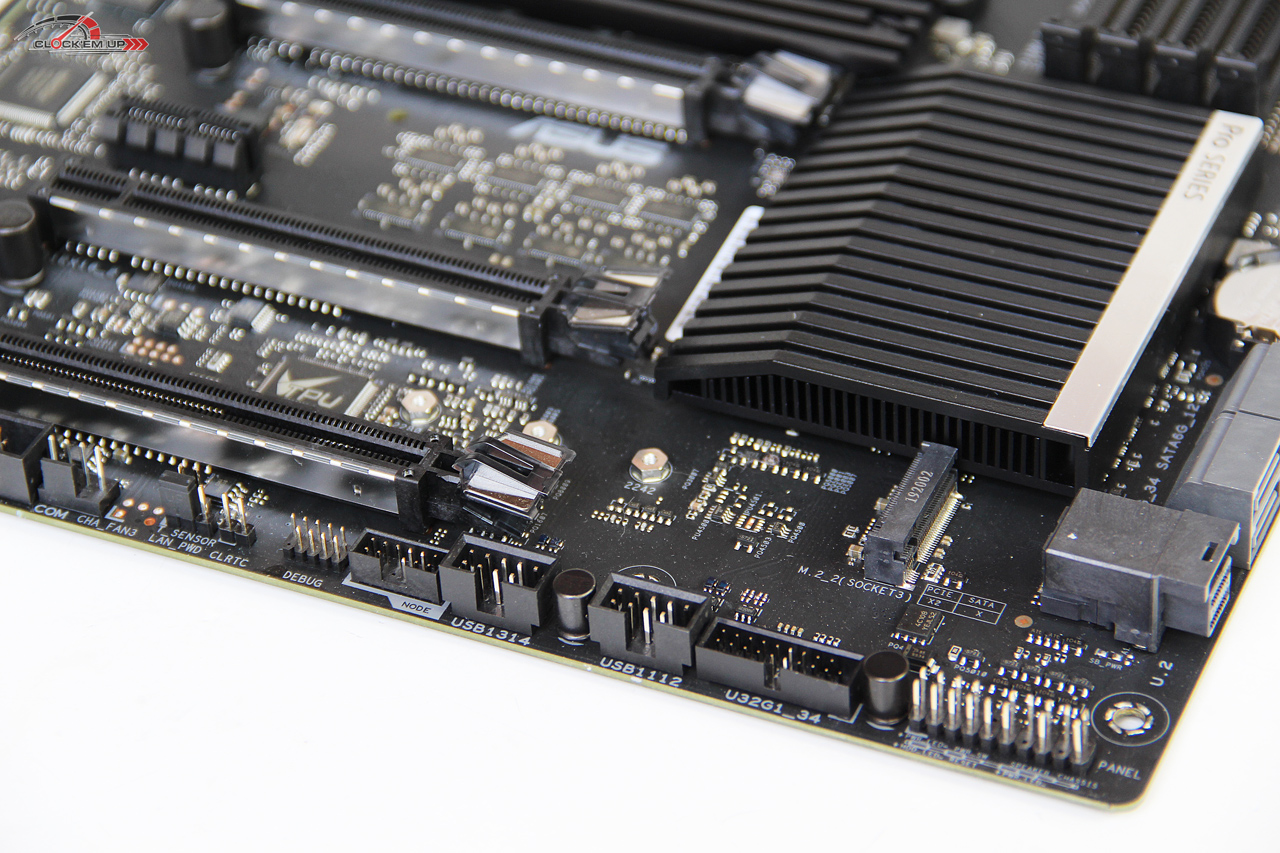

บริเวณจุด Clear CMOS และช่องเสียบ DEBUG ที่ต้องต่อแยกเอง และรวมถึงช่องเสียบ ASUS NODE ที่ทำเอาไว้เชื่อมต่อกับอุปกรณ์อื่นๆ ของทาง ASUS ที่ออกแบบไว้เพื่อ Monitor อัตราการใช้พลังงานของ PSU ที่รองรับและรวมถึงการต่อร่วมกับชุด ASUS Fan Extension Card II ได้อีกด้วย

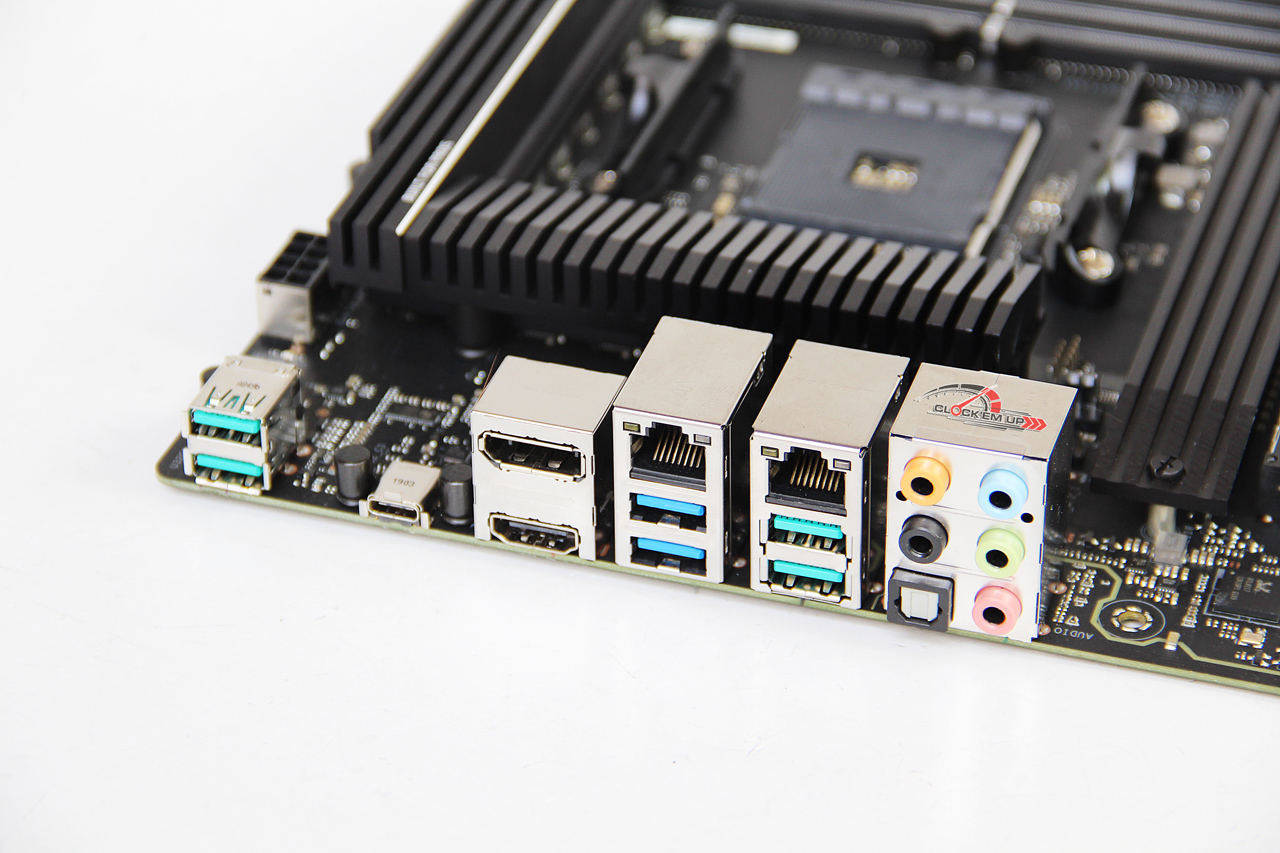

บริเวณช่องเสียบ Back I/O ด้านหลังของเมนบอร์ดครับ

Back I/O Panel :

  • 1 x DisplayPort
  • 1 x HDMI
  • 2 x LAN (RJ45) port(s)
  • 1 x Optical S/PDIF out
  • 5 x Audio jack(s)
  • 2 x USB 3.2 Gen 1 (up to 5Gbps) ports Type-A
  • 4 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A *)
  • 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
  • * The USB ports under the LAN port can run at USB 3.2 Gen 2 speeds with 3rd Gen AMD Ryzen™ Processors

USB Ports :

  • 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
  • -3 x USB 3.2 Gen 1 port(s) (2 at back panel, blue, Type-A *, 1 at mid-board)
  • AMD X570 chipset :
  • -5 x USB 3.2 Gen 2 port(s) (4 at back panel, teal blue, Type-A, 1 x Type-C)

AMD X570 chipset :

  • 4 x USB 2.0 port(s) (4 at mid-board)
  • * The USB ports under the LAN port can run at USB 3.2 Gen 2 speeds with 3rd Gen AMD Ryzen™ Processors

LAN :

  • Realtek® RTL8117
  • Intel® I211-AT
  • ASUS Turbo LAN Utility
  • ASUS LAN Guard

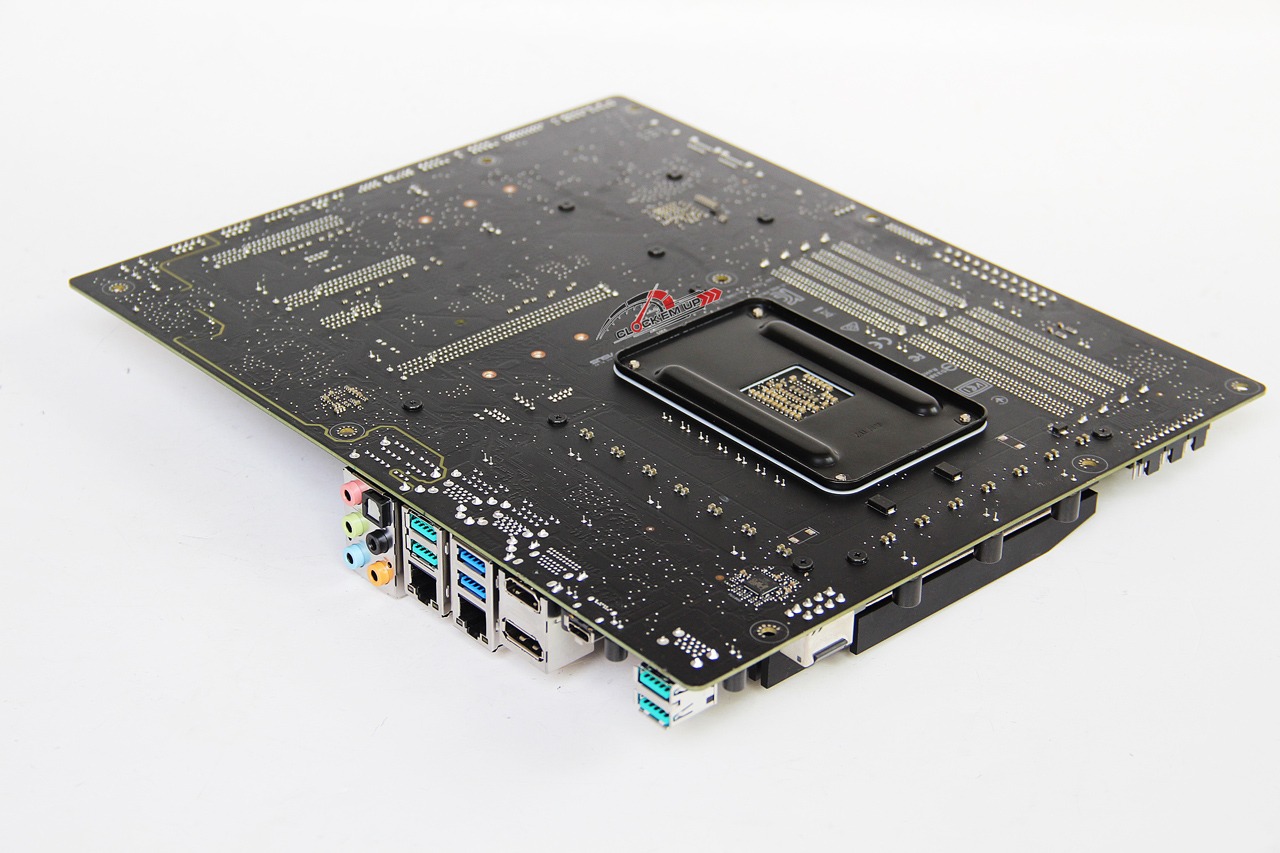

ภาพด้านหลังของเมนบอร์ด

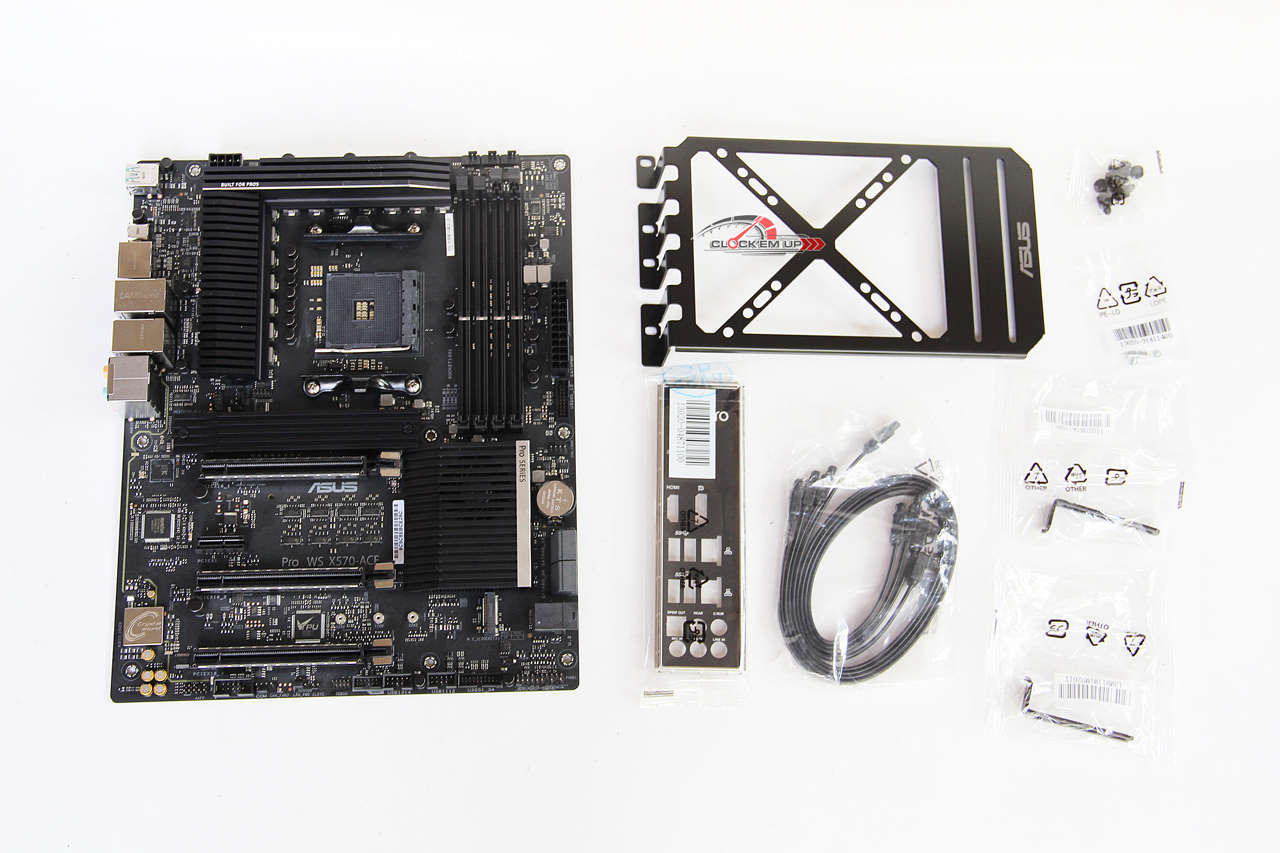

อุปกรณ์ Bundle ต่างๆ ที่แถมมากับตัวเมนบอร์ดครับ

Accessories :

  • User’s manual
  • I/O Shield
  • 4 x SATA 6Gb/s cable(s)
  • 1 x M.2 Screw Package
  • 1 x Supporting DVD
  • 1 x ASUS VGA Holder

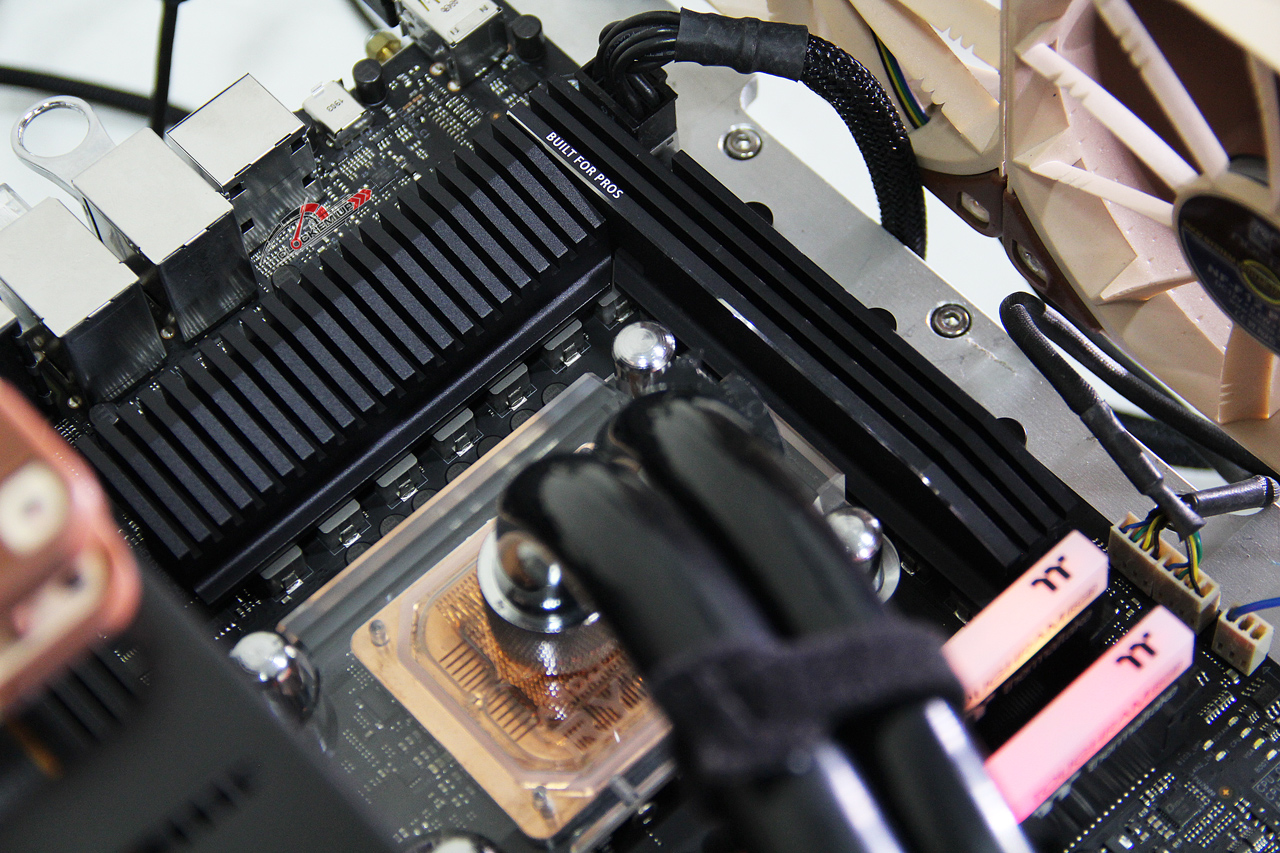

ภาพบรรยากาศในการทดสอบครั้งนี้ครับ

Hardware Spec.

 CPU
 AMD Ryzen 9 3900X 12C/24T 7nm.
 CPU Cooler  AMD Block REV 3 + Water Cooler Custom Set
 Motherboard
 ASUS Pro WS X570-ACE
 Memory
 TT ToughRAM RGB RGB DDR4-4400Mhz CL19 16GB-Kit (Hynix DJR)
 VGA  AMD RADEON RX 5700XT 8GB GDDR6
 Hard Drive
 CORSAIR MP600 M.2 PCIe4.0 NVMe 2TB (OS)
 PSU  be quiet! DARK POWER PRO 1200Watt 80 PLUS Platinum
 OS  Windows 10 Pro 64 bit [Last Update] 1909



System Config

     รายละเอียดของชุด System ในการทดสอบครั้งนี้ เราก็จะเน้นไปที่เรื่องของการ Overclock CPU และแรม DDR4 บนเมนบอร์ดรุ่นนี้เลยก็แล้วกัน ซึ่งจากที่ผมลองเล่นดูแล้ว พบว่าภาคจ่ายไฟเมนบอร์ดรุ่นนี้ทำออกมาได้ดีมากๆ โดยสามารถที่จะขับ CPU AMD Ryzen 9 3900X 12C/24T ให้วิ่งเต็มความเร็วทุกคอร์ ที่ทำการ Overclock ไว้ที่ 4.475Ghz All Core ด้วยไฟเลี้ยง 1.4325V ได้อย่างมีเสถียรภาพดีระดับหนึ่งได้เลยนะครับ วึ่งปกติแล้ว CPU ตัวนี้จะทดสอบผ่านได้เกิน 4.45Ghz+ ได้ยากมาก แต่สำหรับเข้า Pro WS X570-ACE ตัวนี้กลับทำได้ดีมากเลยทีเดียว  ดั้งนั้นใครเอาไว้ใช้ทำงานสาย WorkStation แบบยาวๆ 24/7 มั่นใจได้ถึงคุณภาพของภาคจ่ายไฟทั้ง 12+2 Phage IR3555 ชุดนี้ได้เลยครับ  เพราะการทำงานทั่วไปนั้นไม่ได้มีการ Overclock ที่หนักแบบนี้อยู่แล้ว…. หรือใครอยากจะลองลากดูก็เชิญครับ ^^”





ภาพตัวอย่างการติดตั้ง ASUS VGA HOLDER ครับ



UEFI BIOS Overclocking Config

รายละเอียดของค่า OC Config ที่เราทำการปรับแต่งในครั้งนี้ครับ ลองดูเป็นแนวทางการปรับแต่งได้เลย…

Overclocking Results

     และสำหรับผลการ Overclock ที่เราจะนำมาให้ชมกันในครั้งนี้ก็คือความเร็ว CPU AMD Ryzen 9 3900X@ 4.475Ghz Vcore 1.435V + แรมความเร็ว DDR4-4666Mhz CL18-26-26-46 1T 1.670V (Fclk/Mem 2:1 Mode) ก็พบว่าเมนบอร์ดรุ่นนี้ก็แอบแรงในเรื่องของการลากแรมได้อีกด้วยนะครับ ซึ่งลากกันแบบสุดๆ ก็มีเห็น DDR4-4733 ถึง DDR4-4800Mhz ได้เลยนะเออ…. แปลกดีนะที่เมนบอร์ดสำหรับสายงาน WS จะทำได้ดีขนาดนี้…. และในส่วนของภาคจ่ายไฟนั้นบอกได้เลยว่า Strong มากๆ

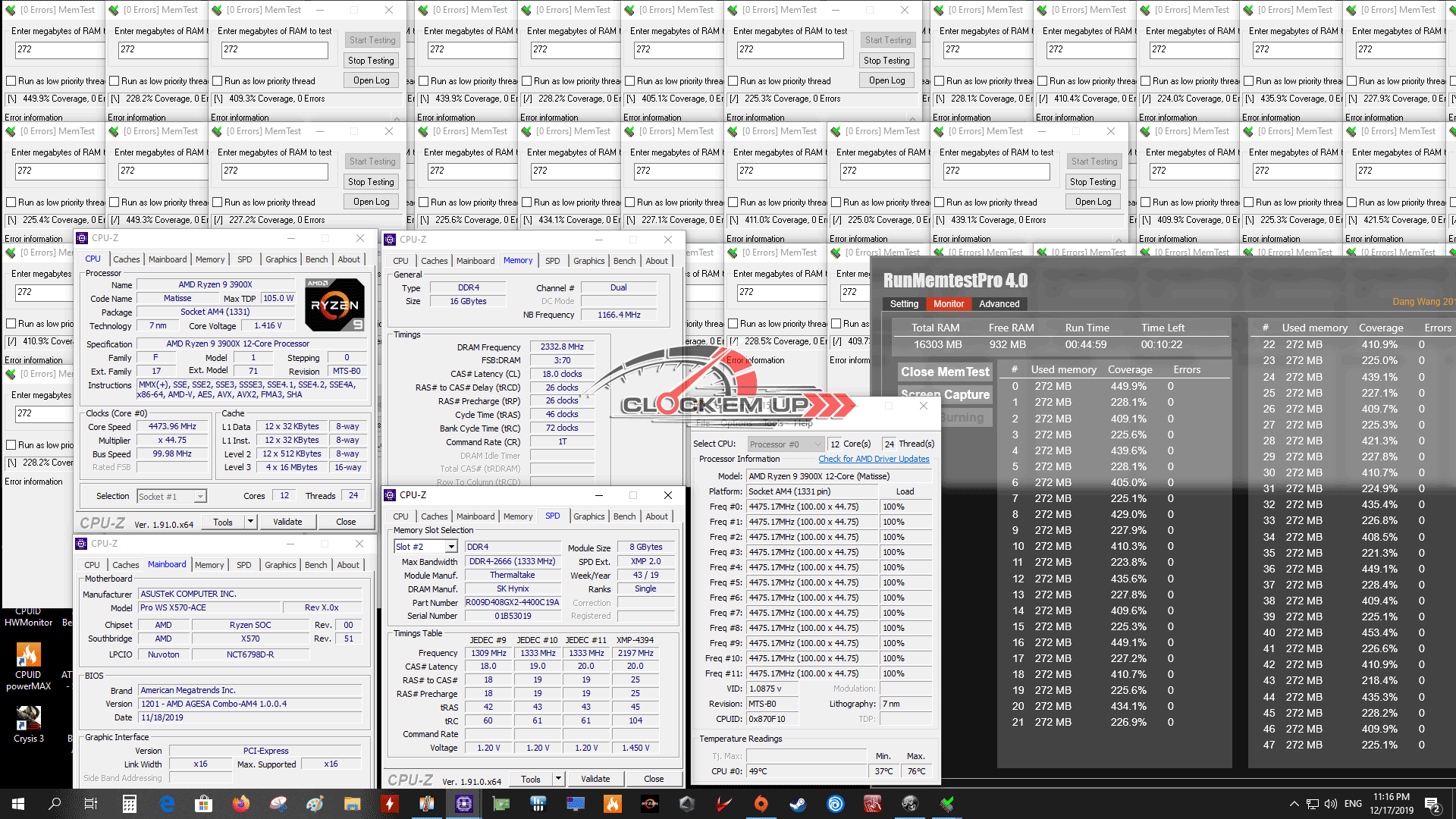

RunMemtest

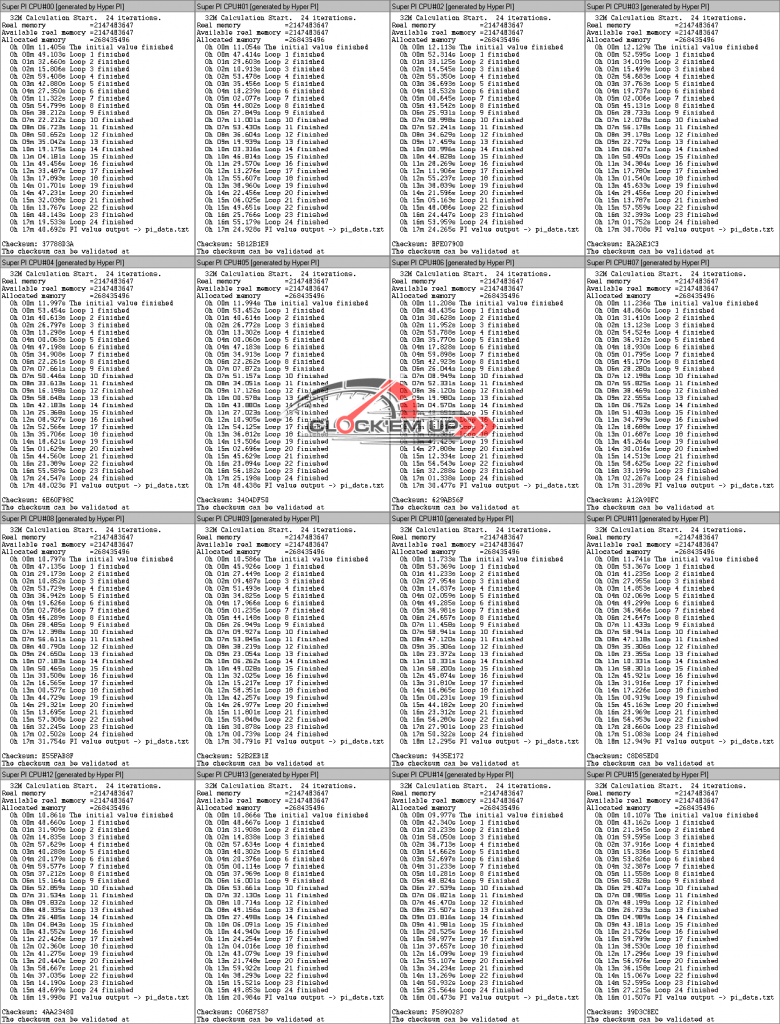

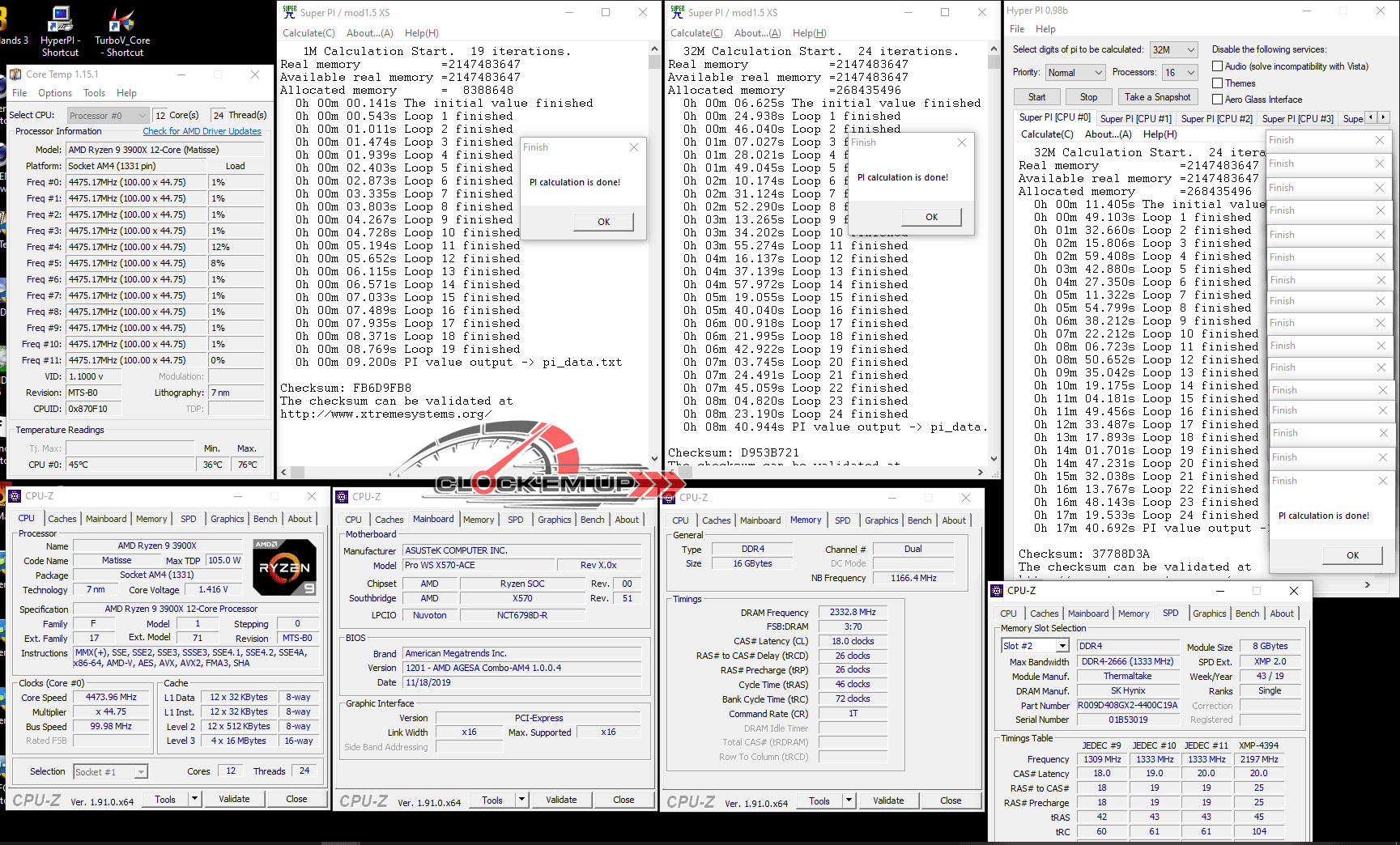

Super Pi

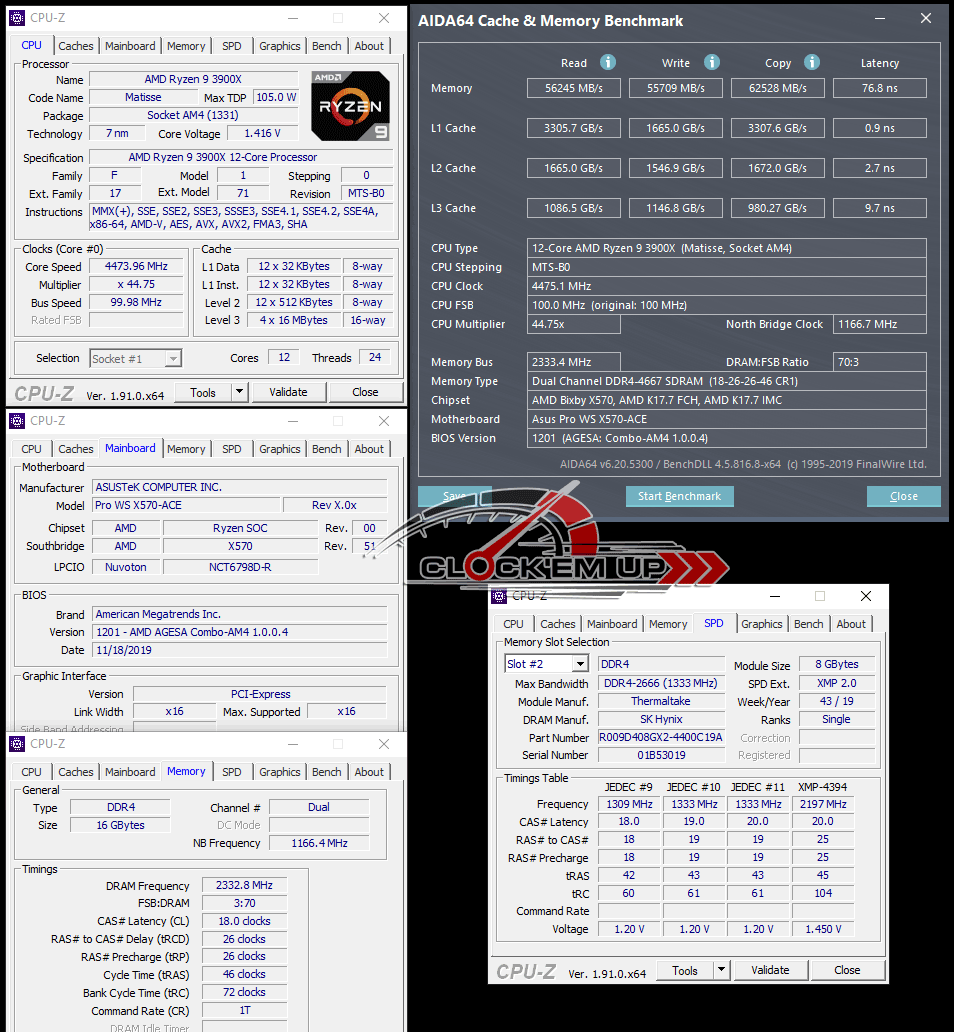

AIDA64 Cache & Memory Benchmark

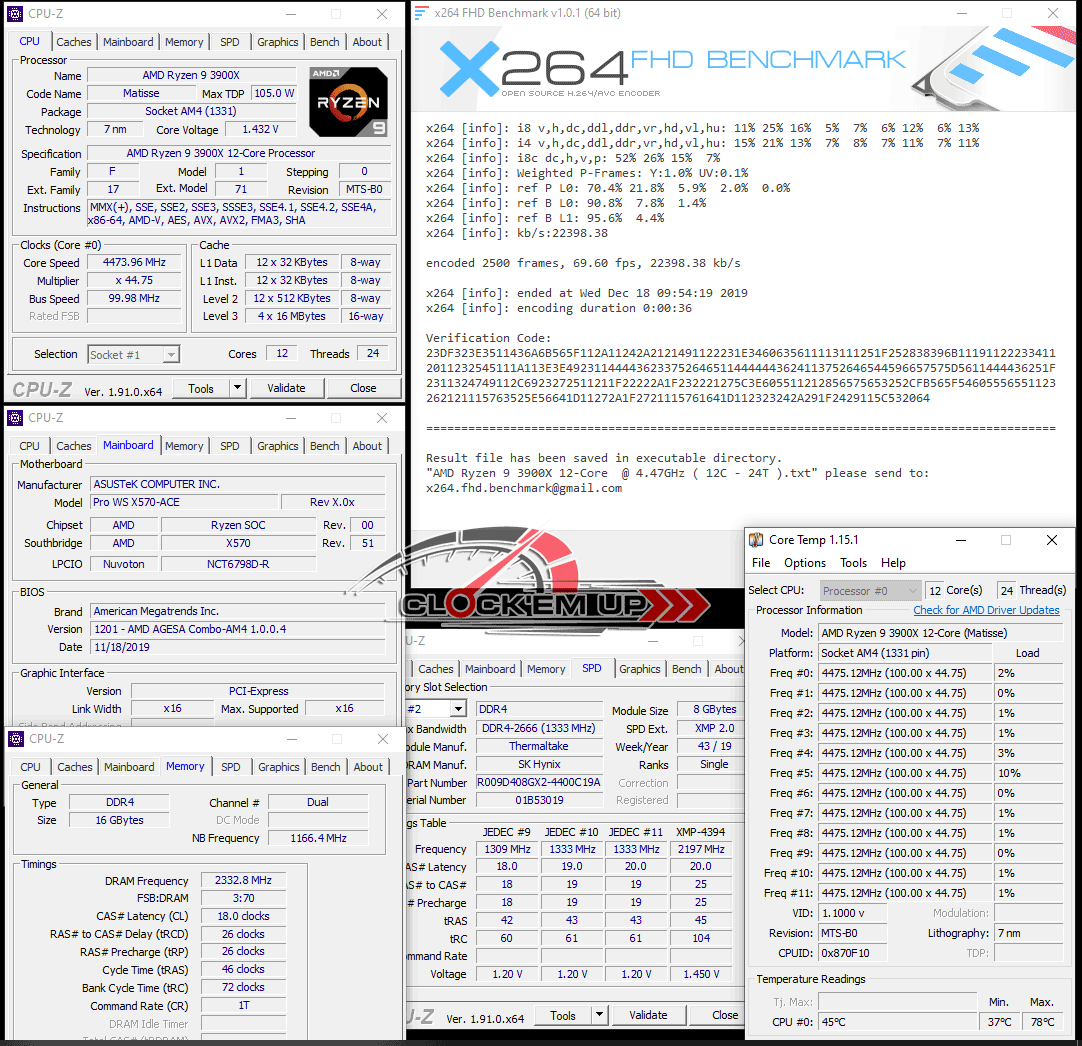

x264 FHD Benchmark

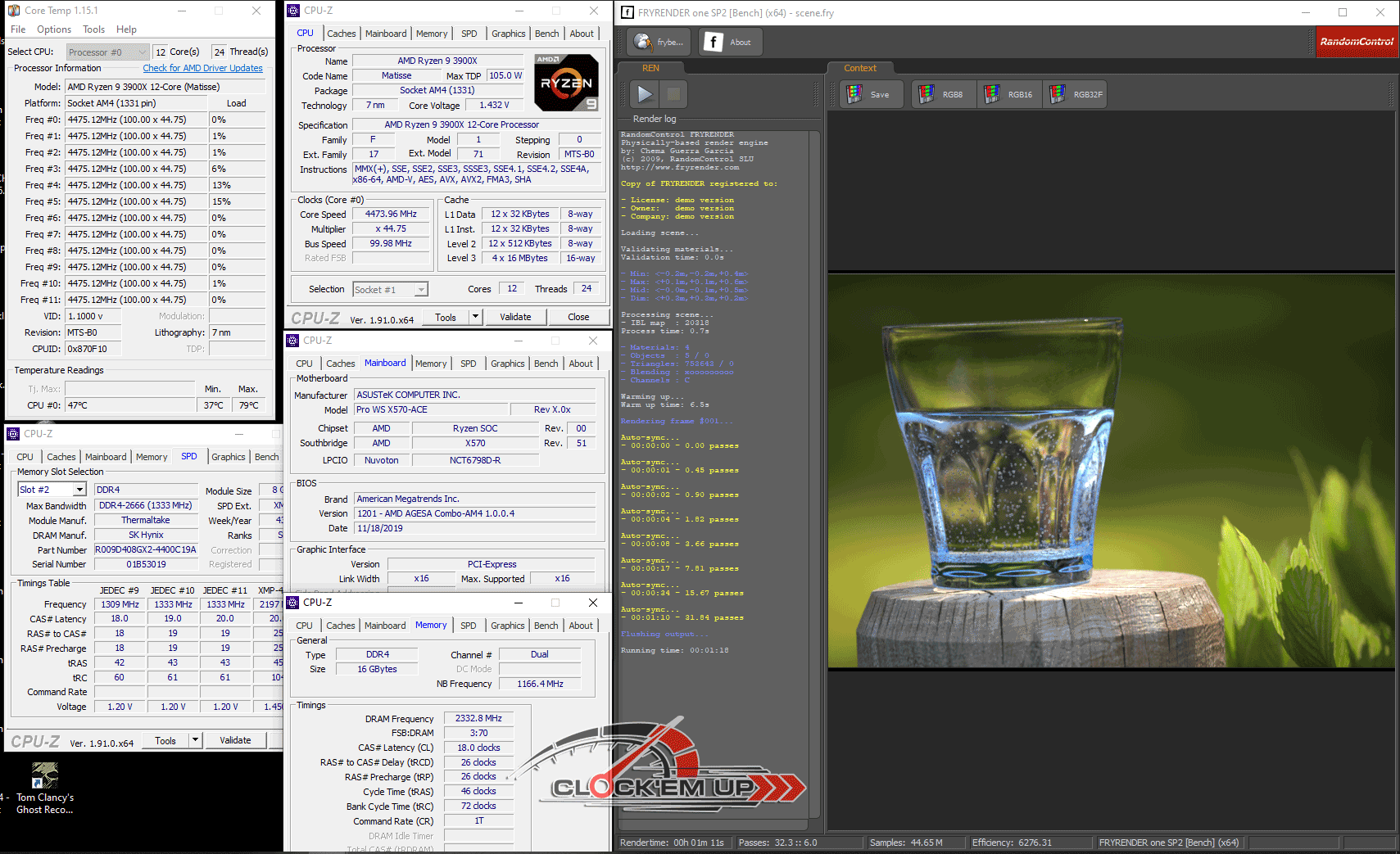

FryRender x64

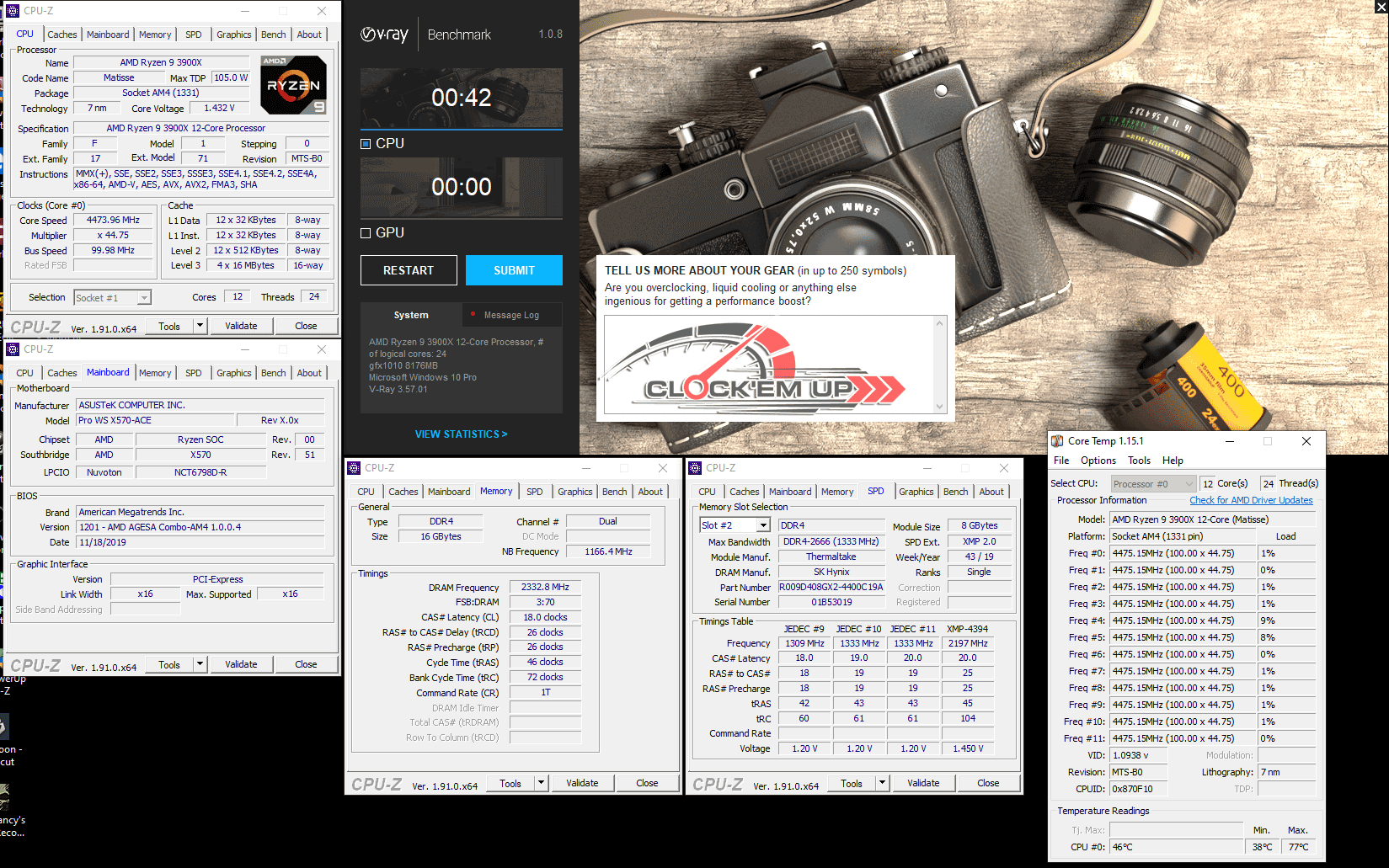

Vray Benchmark

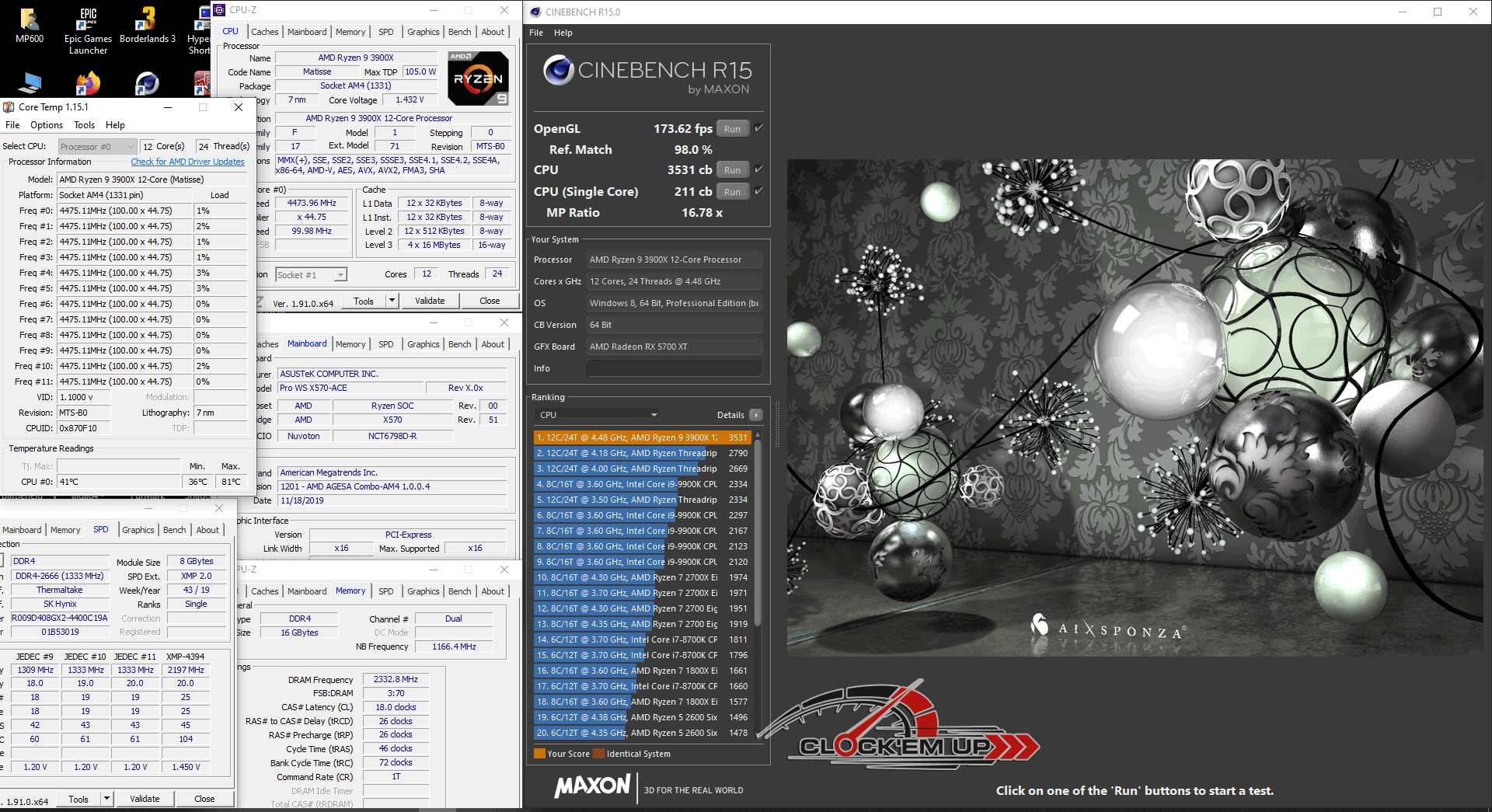

Cinebench R15

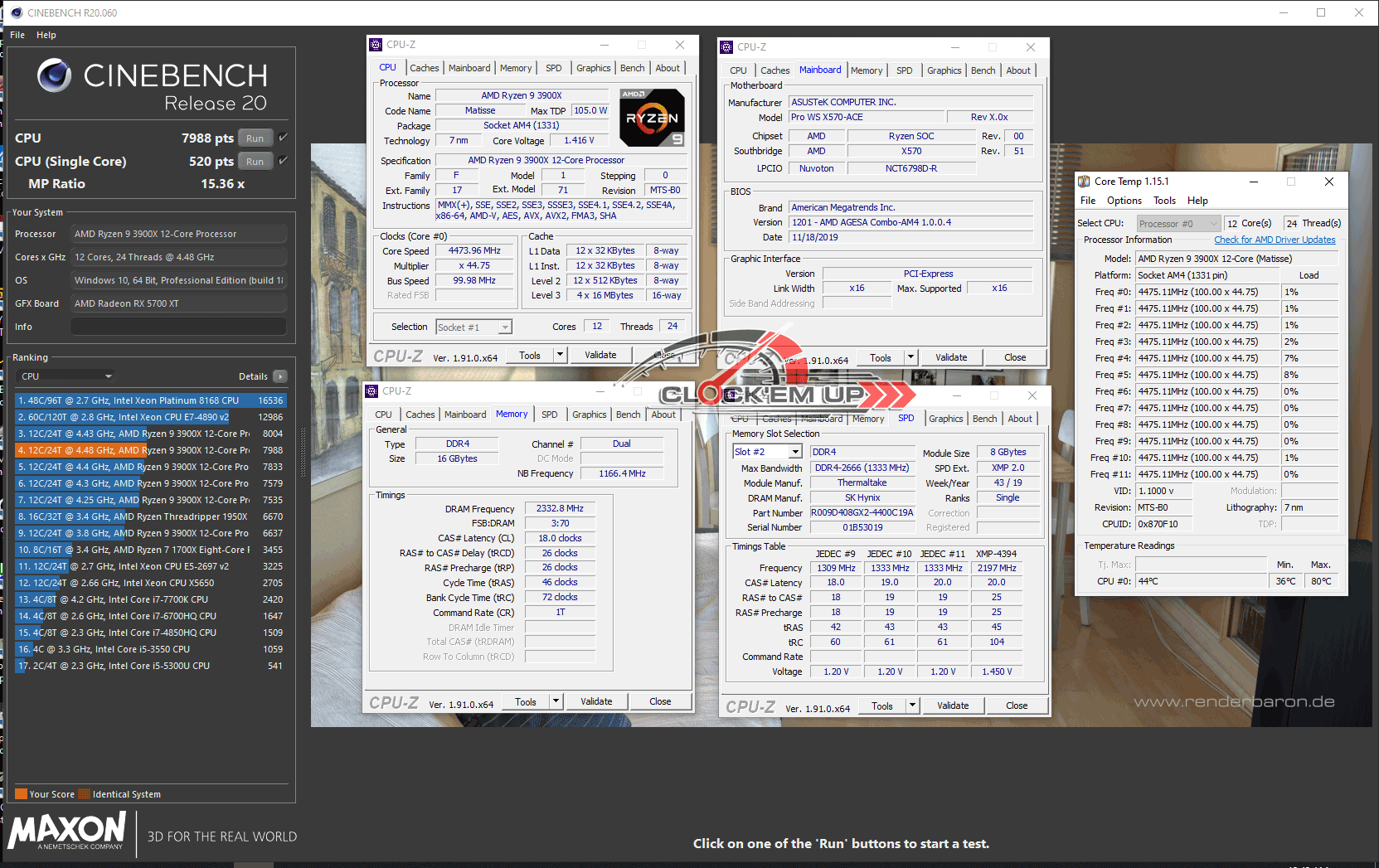

Cinebench R20

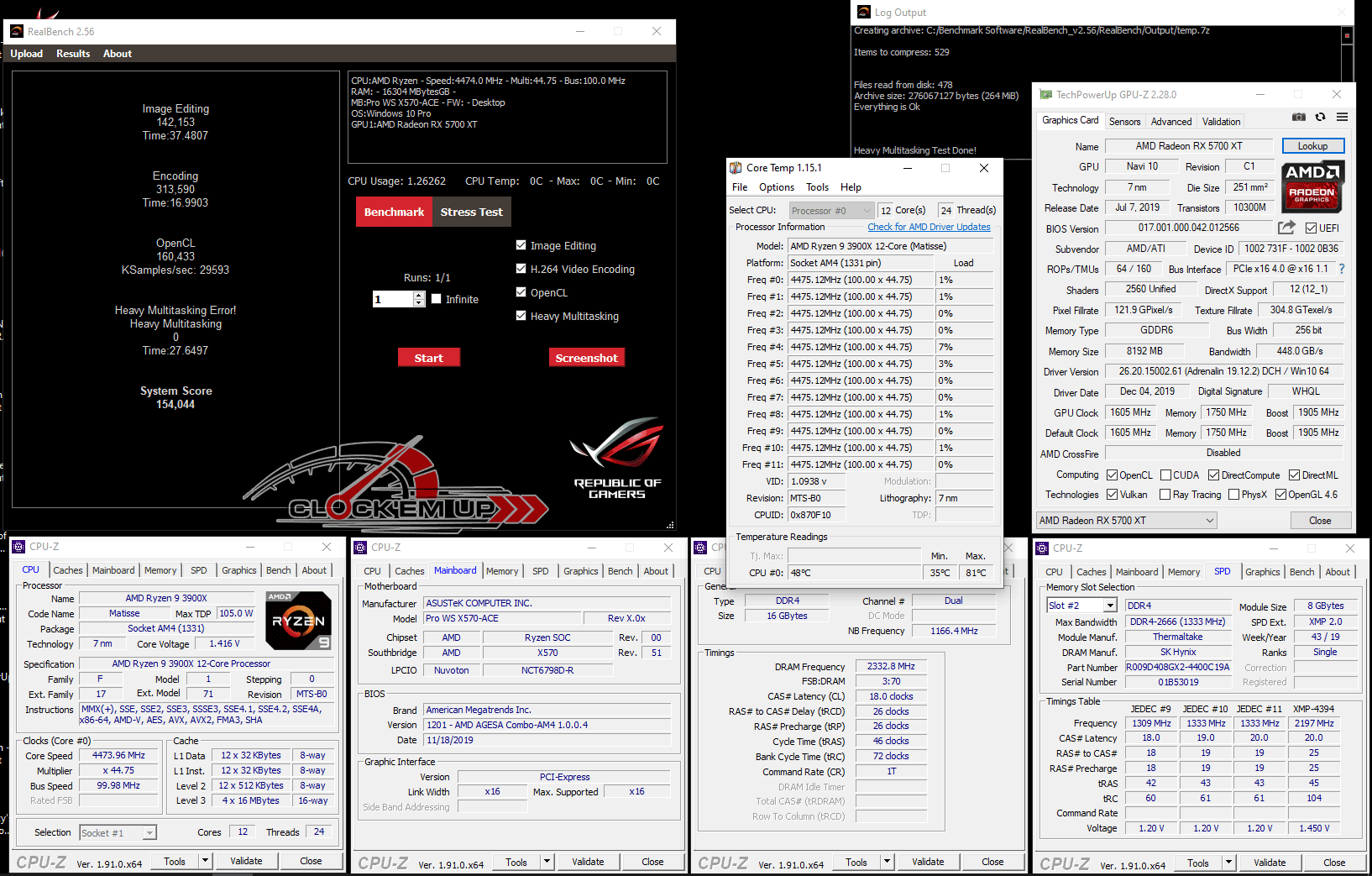

Realbench V2.56

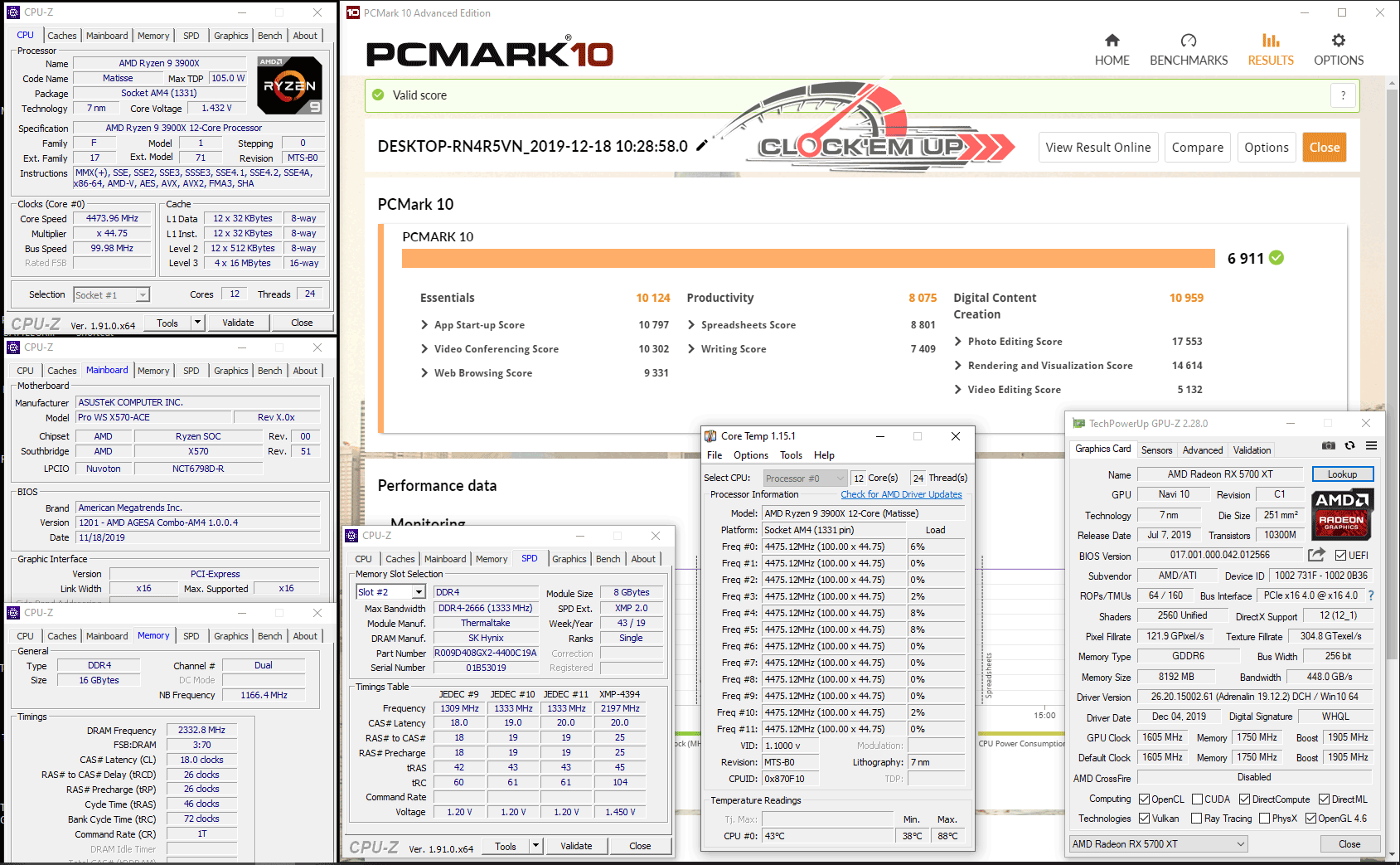

PCMark 10

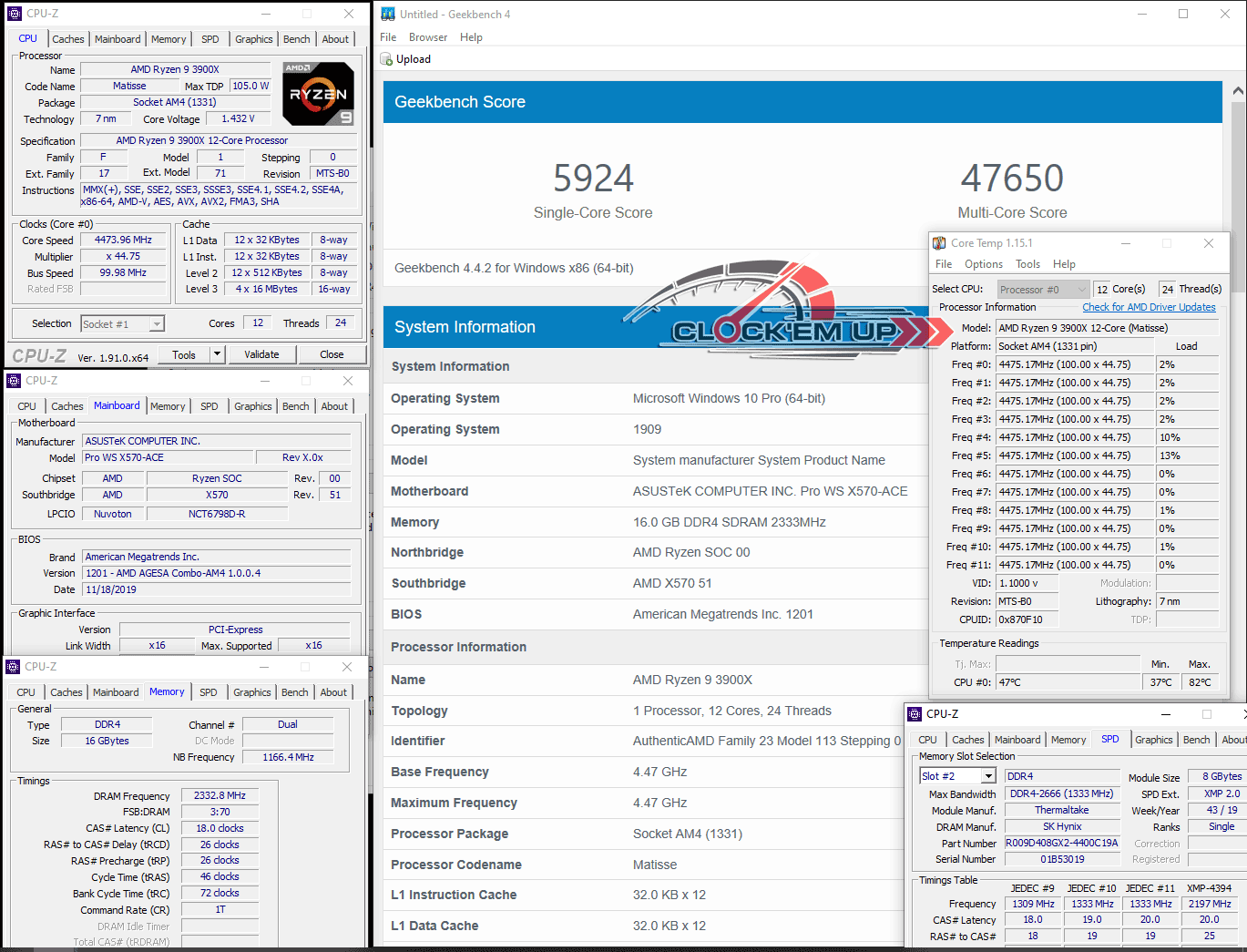

Geekbench 4

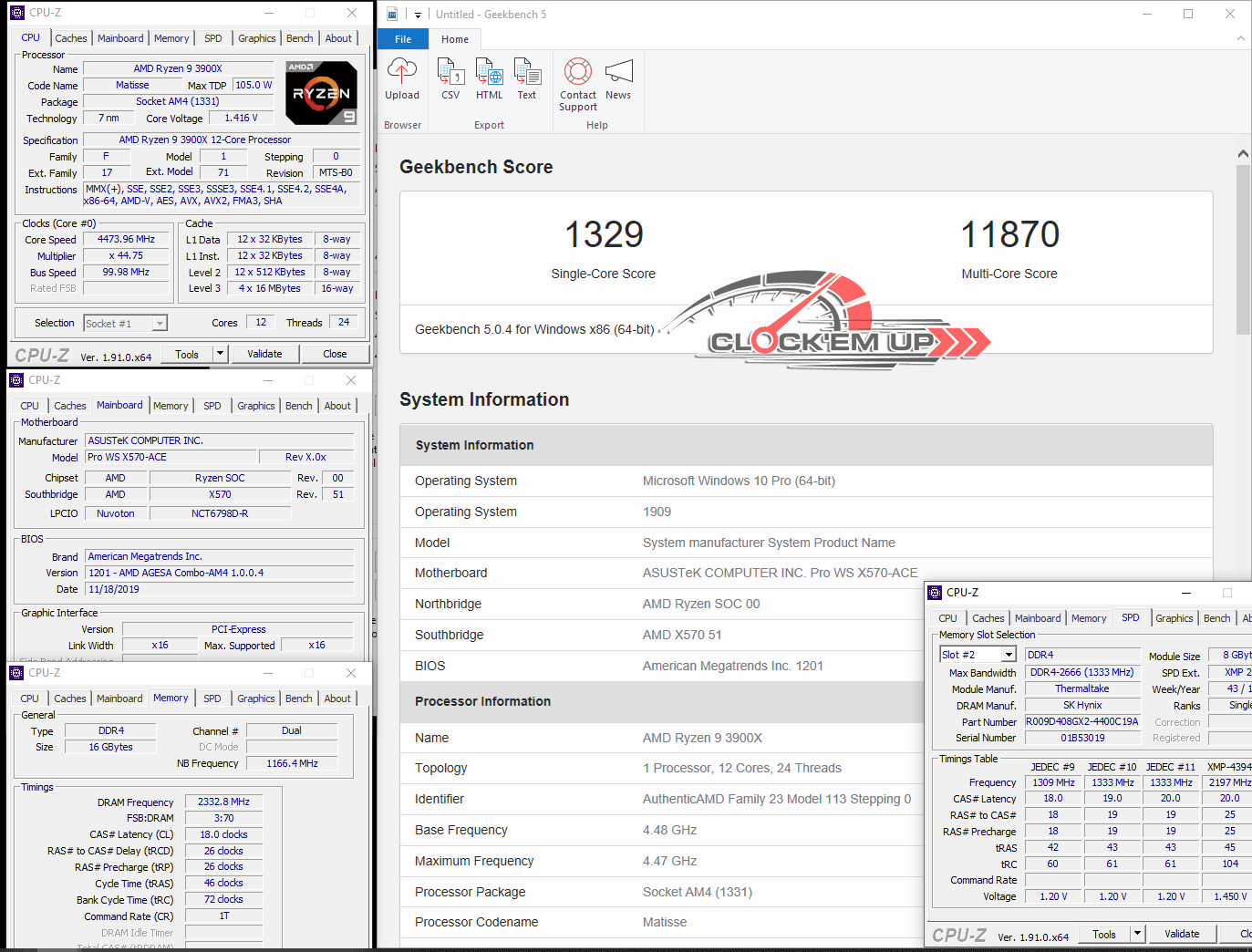

Geekbench 5

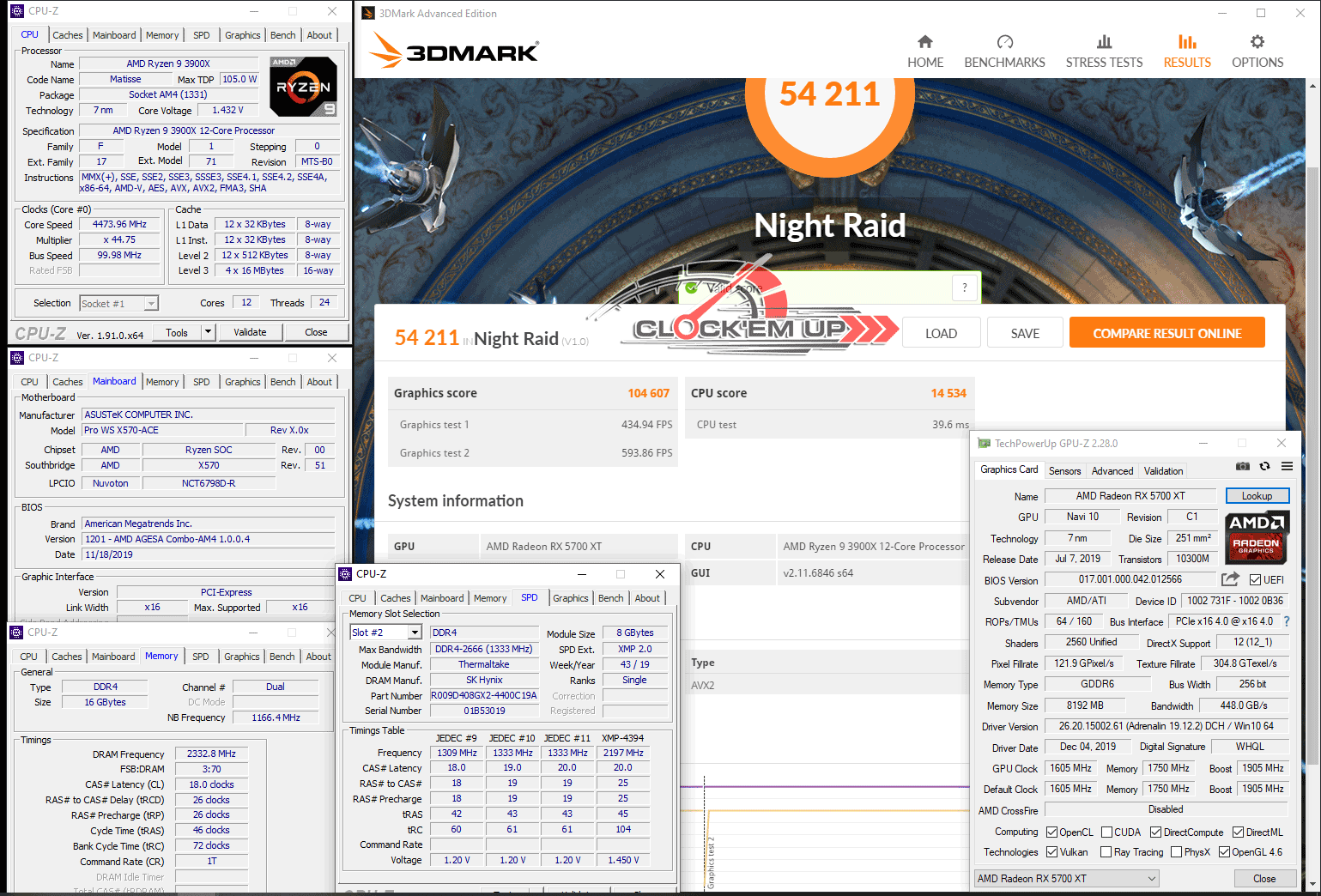

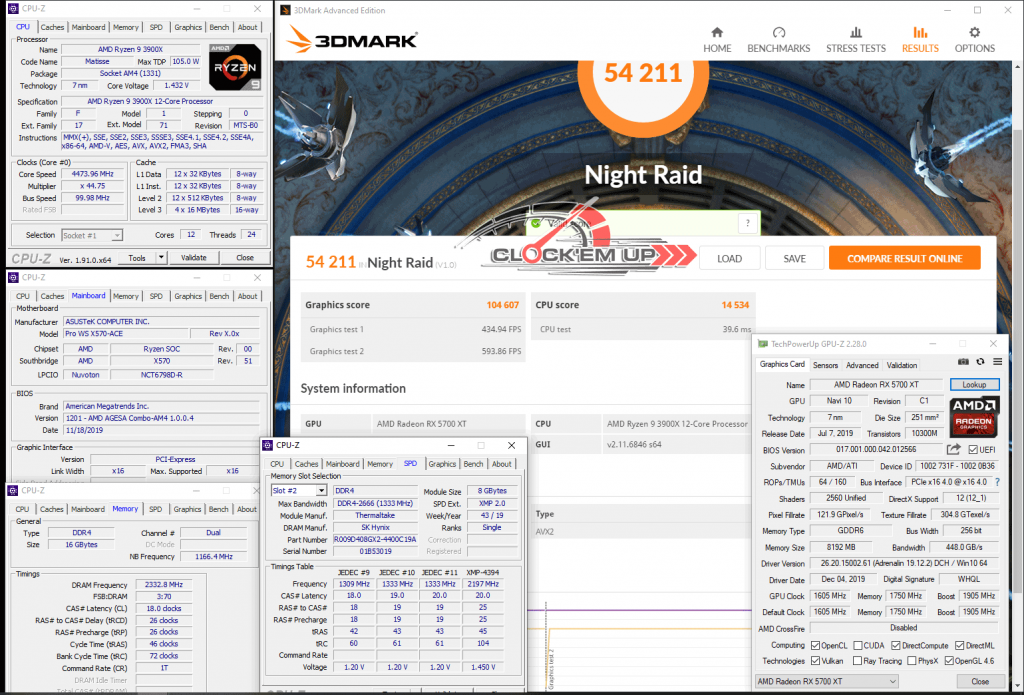

3DMARK Night Raid

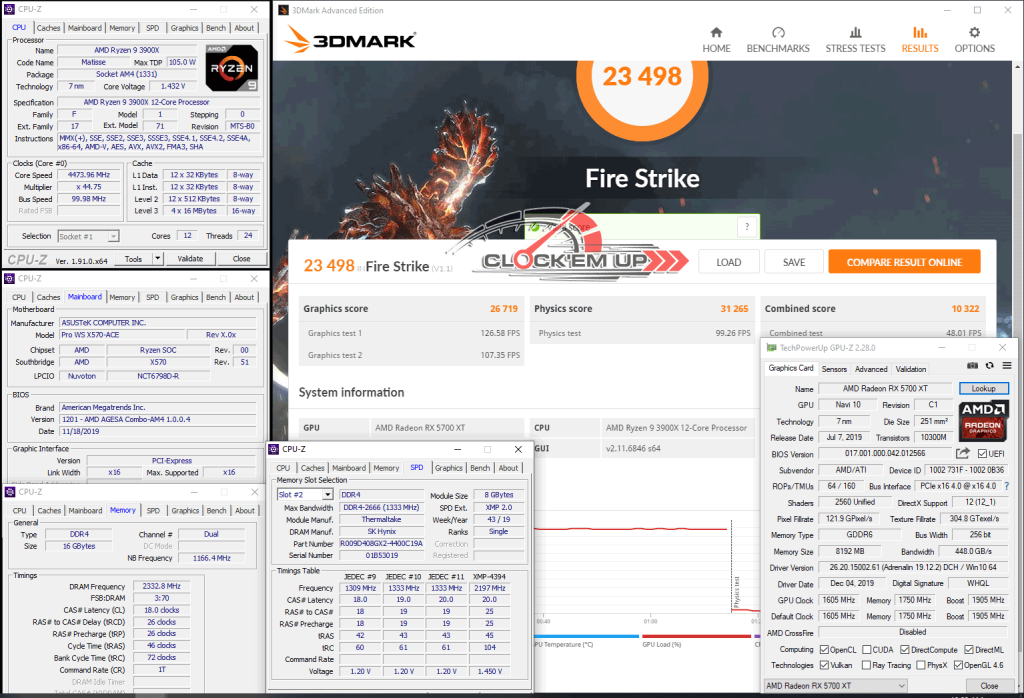

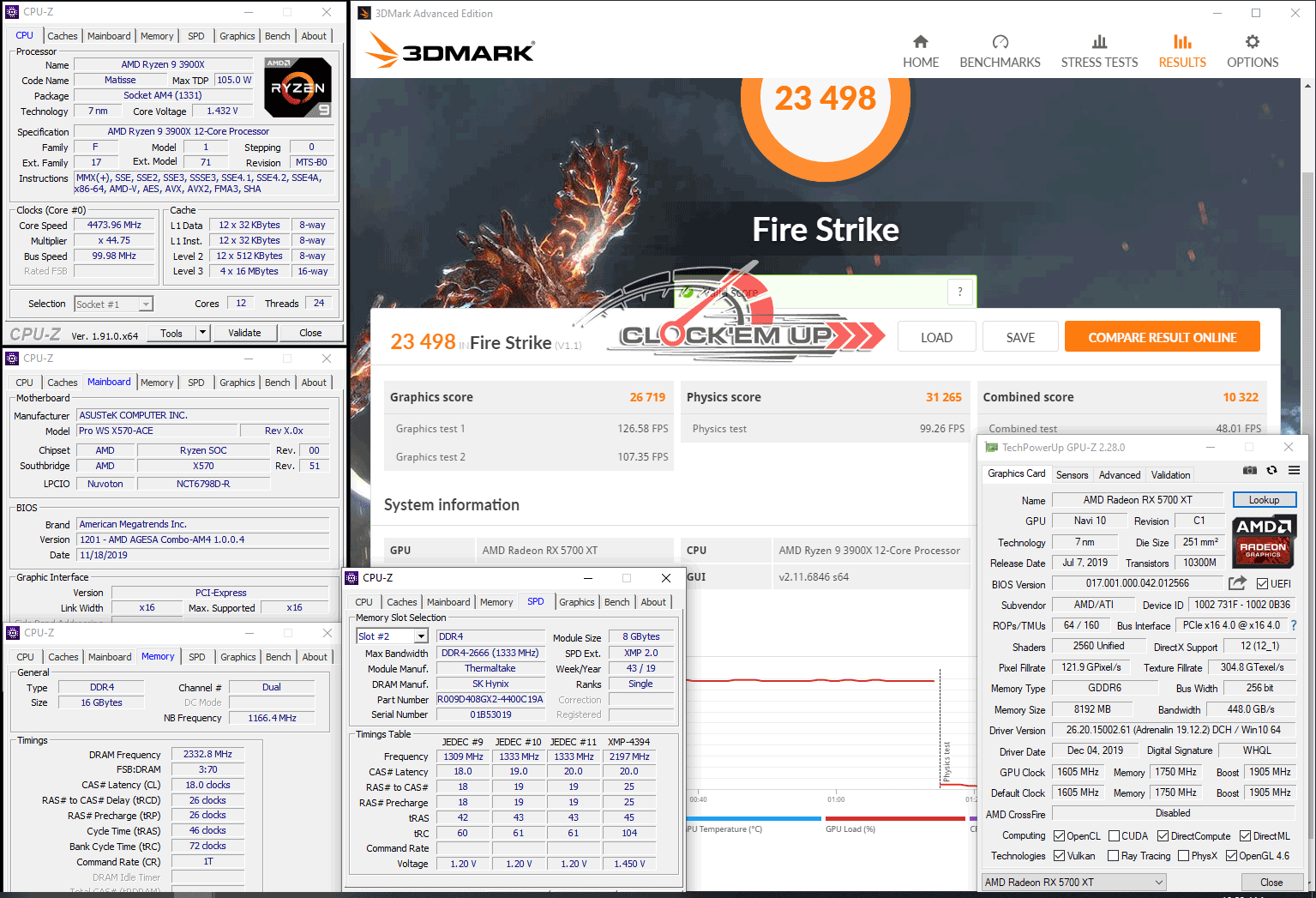

3DMARK Fire Strike

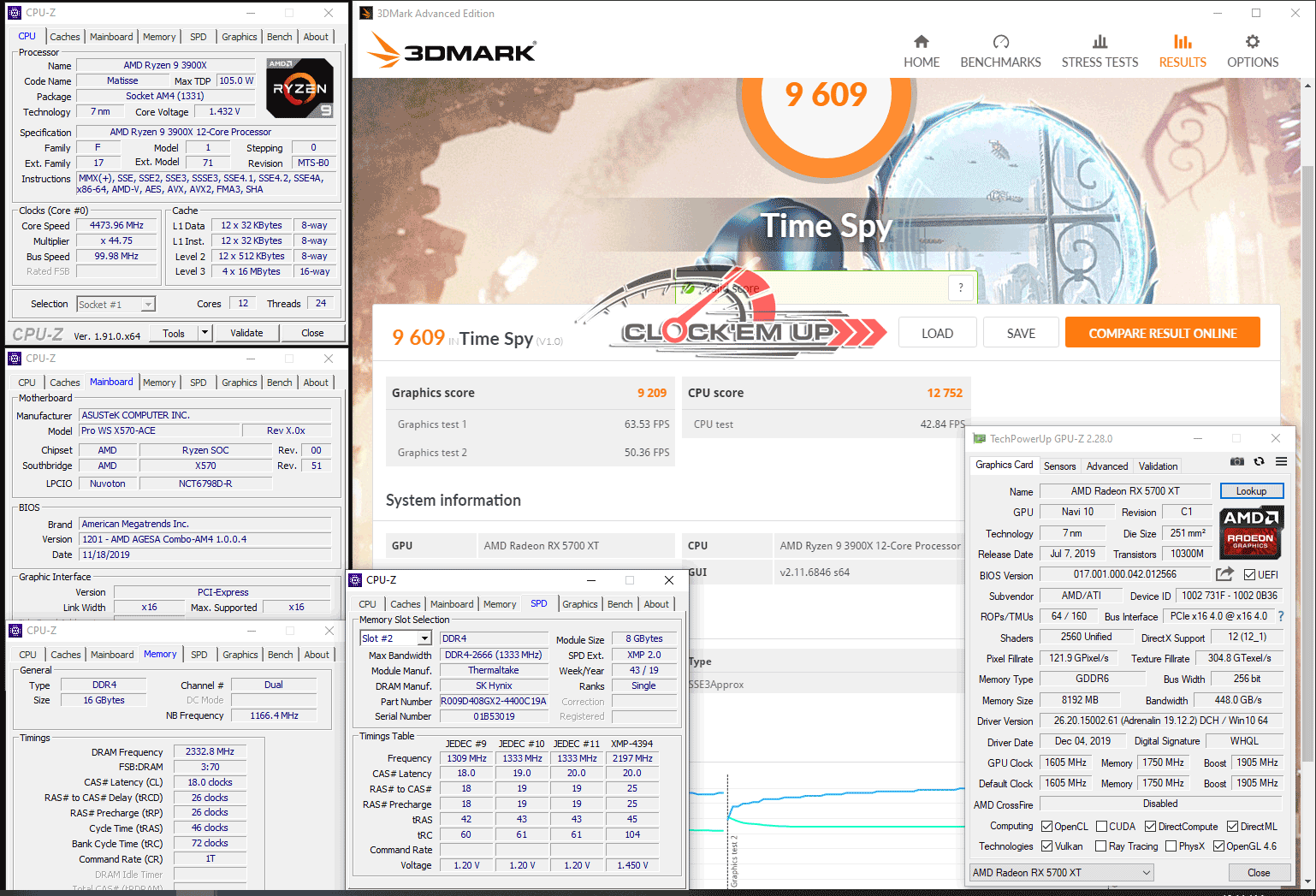

3DMARK Time Spy

Max Memory Overclocking

ลองลากแรมแบบสุดๆ ดูก็พบว่าการเล่นกับแรมชิป Hynix DJR นั้นสามารถบูทตรงจาก BIOS ได้ถึง DDR4-4733Mhz ได้แบบไม่ยากเย็นนัก และมาลากต่อใน OS จบที่ DDR4-4800Mhz ได้อีกด้วย จัดว่าเหนือความคาดหมายจริงๆ สำหรับเมนบอร์ดรุ่นนี้ ^O^



AIDA64 @DDR4-4800Mhz CL18-26-26-46 1.67V

     ก็จัดว่าไม่ธรรมดาเลยนะครับที่จะได้เห็นเมนบอร์ด WS ทำอะไรแรงๆ ได้แบบนี้ ปกติแล้วไม่น่าจะเน้นเรื่องของการ OC สักเท่าไร เพราะส่วนมากเอาไปทำงานกันเป็นหลัก  แต่ใครที่ชอบความดิบและดุดัน ไม่เน้นแสงสี จะเอาไปประกอบเป็นเรื่องทำงานเล่นเกมทั่วไปก็ทำได้นะครับ แต่ก็ต้องแลกด้วยกับความดิบ และราคาที่อาจจะ…. ด้วย ฮ่าๆ… ^^”



Conclusion.

     จัดว่าเป็นเมนบอร์ดสายงาน WorkStation อีกรุ่นหนึ่งจากทาง ASUS ที่มีความสามารถในการ Overclock CPU และ RAM ได้ดีอย่างน่าเหลือเชื่อรุ่นหนึ่งเลยก็ว่าได้ โดยเฉพาะเรื่องของภาคจ่ายไฟ CPU ที่ให้มาถึง 12+2Phase กับ IR3555 นั้นผมมองว่าออกแบบ VRM มาได้แข็งแรงมาก รับโหลด 3900X @4.475Ghz ได้สบายๆ ลองคิดดูก็แล้วกันครับ ปกติผมลองเค้นบน Impact ก็ยากมากแล้ว ขนาดว่าใช้ IR ตัวใหม่แล้วนะ…. ส่วนการลากแบบ Max Ghz ก้ได้ราวๆ 4.775Ghz ก่อนระบบจะตัดหากใครได้ดู Live Steam วันก่อนน่าจะได้เห็นกันบ้างแล้วว่าเมนบอร์ดตัวนี้ลาก CPU ได้มันส์แค่ไหน ????

     ส่วนการ Overclock แรมนั้นถ้าเอาแบบ Fclk/Mem 1:1 ผมลองเล่นดูแล้วก็แถวๆ DDR4-3600-3800Mhz + กด CL แน่นๆ ก็ทำได้ดีไม่แพ้เมนบอร์ดในตระกูล ROG รุ่นอื่น อยู่ที่ว่าแรมเราไหวแค่ไหนมากกว่า ส่วนการทดสอบครั้งนี้ผมจะเน้นไปที่การลาก Mhz สายท่อให้ดูเป็นหลัก เพื่อลองดูคุณภาพแรมชิป Hynix DJR ที่กำลังมาแรงในเรื่องของการลาก Mhz สูงๆ และสามารถกด Sub-Timing ได้แน่นๆ ทั้งใน Intel Paltform และ AMD Platform ได้อีกด้วย (แต่มันเลือกบอร์ดหน่อยนะ) โดยการทดสอบในครั้งนี้กับความเร็ว DDR4-4666Mhz CL18-26-26-46 1T 1.67V นั้นสามารถทดสอบ Memtest ผ่านได้สบายๆ ในระดับ 200-400%+ ครับ

     และสำหรับผู้ที่สนใจจะซื้อไปใช้งานสายตรงอย่าง WORKSTATION แล้วก็สามารถพิจารณาดูกันได้เลยครับว่าภาคจ่ายไฟนั้นออกแบบมาแบบเหลือเฟือแค่ไหน ผมมองว่าถ้าใช้งานธรรมดาไม่ OC แบบ 24/7 ร่วมกับ CPU R9 3900X หรือ R9 3950X นั้นเอาอยู่สบายๆ แน่นอน  ส่วนเรื่อง Option และการเสียบพ่วงกับอุปกรณ์อื่นๆ นั้นก็ลองพิจารณาดูกันอีกทีว่าตรงกับความต้องการของเราหรือไม่ ?

สุดท้ายนี้ก็ต้องขอฝากพิจารณา ASUS Pro WS X570-ACE สำหรับสายงาน WorkStation รุ่นนี้ไว้กันด้วย… พบกันใหม่ รีวิวฉบับหน้า สวัสดีครับ ^^”
