ASROCK H310M-HDV Motherboard Review

Unboxing

     สวัสดีครับวันนี้เรามีเมนบอร์ดราคาประหยัดจากค่าย ASROCK มาแนะนำกันอีกหนึ่งรุ่น โดยตัวนี้คือรุ่น ASROCK H310M-HDV ที่เป็นขนาดมาตราฐาน Micro-ATX ที่ค่อนข้างเล็กมากๆ แทบจะเท่ากับ ITX เลยก็ว่าได้ครับ  จุดเด่นของมันก็น่าจะเรื่องราคาล้วนๆ เลยซึ่งเปิดราคามาที่ประมาณ 2,000.- บาทเท่านั้น จึงเหมาะสำหรับ User บ้านๆ ทั่วไปที่ต้องการใช้งานพื้นฐานธรรมดา เช่นท่องโลกอิเตอร์เนทและงาน Office ต่างๆ หรือแม่แต่การนำไปประกอบเป็นเครื่อง Mini HTPC สำหรับดูหนังก็สามารถทำเช่นกัน  เพราะคุณสมบัติของมันบอร์ดตระกูล H300 Series นั้นไม่สามารถ Overclock อะไรได้เลย จึงเหมาะกับ CPU Non-K Series เป็นอย่างมาก และที่สำคัญ CPU ก็จะมีราคาที่เบาลงมากกว่าตัว K Series และยังมีตัวเลือกให้เล่นอีกมากมาย ไม่ว่าจะเป็นตระกูล Pentium, Core i3, Core i5, Core i7 Non-K เป็นต้น

Feature :

  • Supports 8th Generation Intel® Core™ Processors (Socket 1151)
  • Supports DDR4 2666
  • 1 PCIe 3.0 x16, 1 PCIe 2.0 x1
  • Graphics Output Options: DVI-D, D-Sub, HDMI
  • 7.1 CH HD Audio (Realtek ALC887 Audio Codec), ELNA Audio Caps
  • 4 SATA3
  • 4 USB 3.1 Gen1 (2 Front, 2 Rear)
  • Supports Full Spike Protection, ASRock Live Update & APP Shop



รองรับการต่อใช้งานกับ CPU Intel Gen.8 14nm. หรือเจ้า Coffeelake ที่ทำงานร่วมกับ Socket LGA-1151 ส่วนช่องต่อไฟเลี้ยงสำหรับ CPU นั้นเป็นแบบ +12V 8-Pin จำนวน 1 ชุด และทำงานร่วมกับขุมพลังชิปเซ็ท Intel H310 Chipset

CPU Support :

  • Supports 8th Generation Intel® Core™ Processors
  • (Socket 1151)Supports CPU up to 95W
  • 5 Power Phase
  • designSupports Intel® Turbo Boost 2.0 Technology



มีช่องเสียบ Memory DDR4 Module ทั้งหมด 2 ช่อง โดยจะทำงานแบบ Dual Channel ตั้งแต่ความเร็ว DDR4-2133Mhz ไปจนสูงสุดที่ DDR4-2666Mhz ส่วนความจุสูงสุดนั้นอยู่ที่ 32GB max หรือใส่ได้แถวละ 16GB สูงสุด



มีช่องเสียบ PCIe3.0 x16 จำนวน 1 ช่องและ PCIe2.0 x1 อีก 1 ช่องให้ต่อใช้งานครับ





มีช่องเสียบ SATA3.0 6Gb/s จำนวน 4 ช่อง รองรับ AHCI และ Hot Plug โดยเมนบอร์ดรุ่นนี้จะไม่รองรับการต่อใช้งานแบบ RAID, มีช่องเสียบ USB2.0 Header จำนวน x1 ช่องและ USB3.1 Gen.1 Header อีก 1 ช่อง







Back I/O Panel :

  • 1 x PS/2 Mouse/Keyboard Port
  • 1 x D-Sub Port
  • 1 x DVI-D Port
  • 1 x HDMI Port
  • 4 x USB 2.0 Ports (Supports ESD Protection)
  • 2 x USB 3.1 Gen1 Ports (Supports ESD Protection)
  • 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
  • HD Audio Jacks: Line in / Front Speaker / Microphone

อุปกรณ์ Bundle ต่างๆ ที่แถมมาให้ครับ (ในภาพนี้จะขาดสาย SATA Cacble ไปนะครับเพราะเป็นตัว Sample)

  • Quick Installation Guide, Support CD, I/O Shield
  • 2 x SATA Data Cables



     ภาพบรรยากาศในการทดสอบในครั้งนี้ครับ ซึ่งเราจะต่อใช้งานร่วมกับ CPU Intel Core i7-8700K 6C/12T โดยจริงแล้วมันจะไม่รองรับการ Overclock ร่วมกับ CPU ในตระกูล K-Series นะครับ ไม่จำเป็นต้องนำมาต่อใช้งานกับเมนบอร์ดชิปเซ็ต H310 Chipset เพียงแต่ว่าในการทดสอบนี้เรามี CPU Coffeelake Gen.8 อยู่เพียงรุ่นเดียวในการต่อใช้งาน ส่วนแรมนั้นผมหยิบเอา GALAX ตัว OC LAB มาต่อใช้งานเล่นๆ ดูครับ เพราะยังไงก็ทำงานได้แค่ DDR4-2666Mhz สูงสุดเท่านั้น ส่วนค่าหน่วงเวลาในการเข้าถึงข้อมูลนั้นตั้งไว้พอตึงมือที่ CL11-11-11-28 1T พร้อมกับการกด Sub-Timing เล่นดูให้พอแน่นระดับหนึ่ง เพื่อลดค่า Latency ให้ดีขึ้นอีกระดับหนึ่ง

System Spec.
 CPU
 Intel Core i7-8700K 6C/12T Coffeelake 14nm
 CPU Cooler  Intel Stock Heatsink (G3258)
 Motherboard
 ASROCK H310M-HDV
 Memory
 GALAX OC LAB DDR4-4400 CL19 1.4V 16GB-KIT
 VGA
 GALAX GTX1050 Ti EXOC 4GB
 Hard Drive
 Apacer Panther AS340 240GB (OS)
 PSU  CoolerMaster SilentPro Hybrid 1300 Watt
 OS  Windows 10 Pro 64 bit



System Config

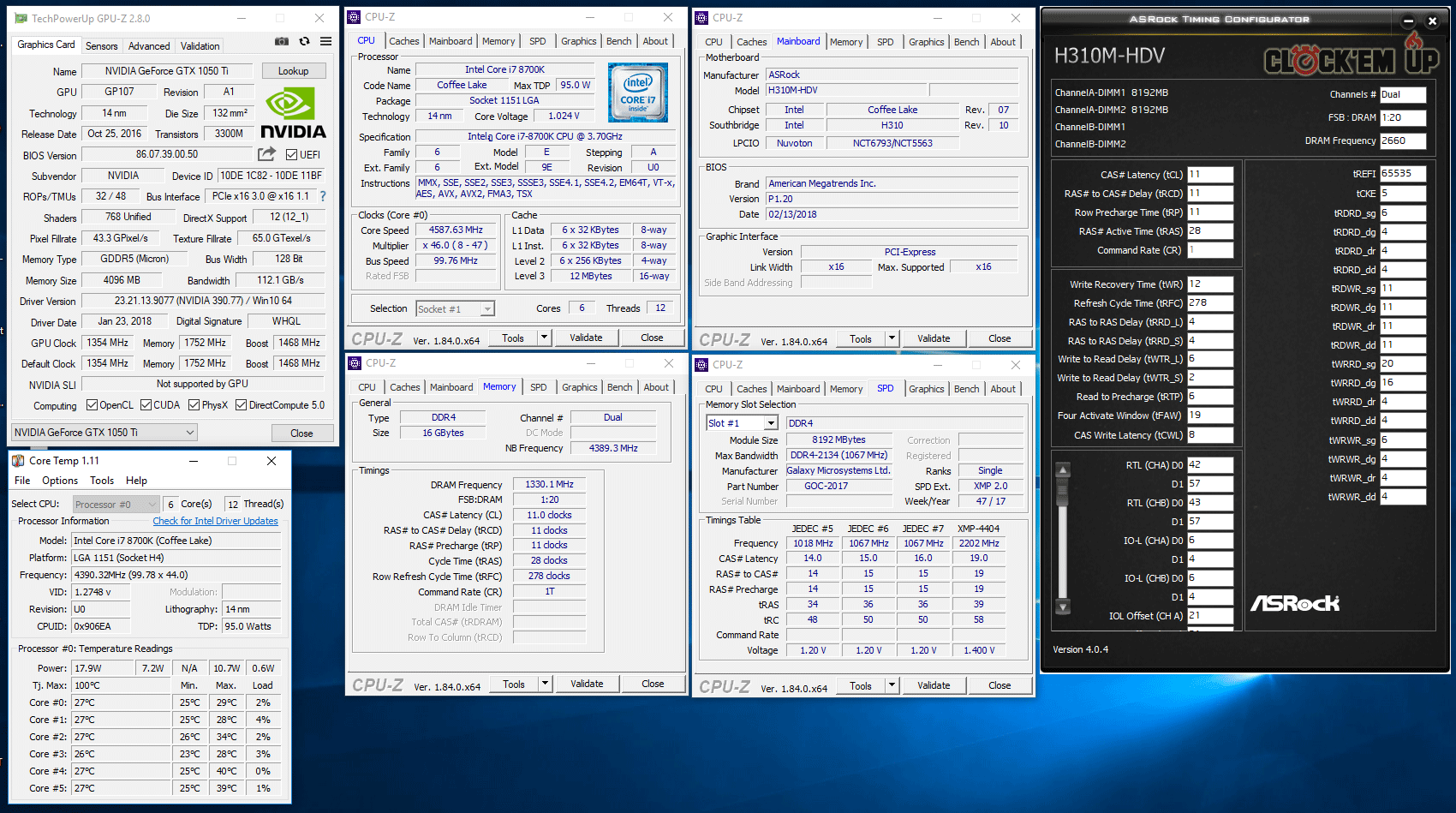

รายละเอียดการปรับแต่งค่า Config ต่างๆ ในครั้งนี้ครับ หลักๆ แล้วผมก็เน้นเข้าไปกด CL แรมเล่นที่ความเร็ว DDR4-2666Mhz CL11-11-11-28 1T ให้แน่นอน เพราะค่าอื่นๆ นอกจากความเร็วแรมที่ปรับได้ สูงสุดที่ DDR4-2666 กับค่า Sub-Timing ต่างๆ แล้วนั้น เราก็ไม่สามารถปรับแต่งอะไรได้มากนัก เพราะตัวคูณกับ Bclk ก็ไม่มีให้ปรับ ดังนั้นความเร็วของ CPU นั้นจะทำงานได้สูงสุดเพียงแค่ระบบ Turbo Boost ของ CPU แต่ละรุ่นได้เท่านั้นครับ…

UEFI BIOS Config

รายละเอียดการปรับแต่งค่า CL ต่่างๆ ที่ผมทำการปรับแต่งเล่นดูในครั้งนี้ เพื่อทำให้แรม DDR4-2666Mhz นั้นแรงที่สุดเท่าที่จะทำได้ ส่วนคนที่เน้นใช้งานทั่วไปไม่จำเป็นต้องมาปรับแต่งอะไรเล่นเลยก็ได้นะครับ ฮ่าๆ….. แต่ถ้าอยากแรงก็ต้องมาจูน CL เล่นดูกันสักนิด…

     และด้านล่างนี้คือรายละเอียดของการทดสอบ Benchmark ต่างๆ ของเมนบอร์ดรุ่นนี้ครับ ซึ่งต่อใช้งานร่วมกับ CPU Intel Core i7-8700K ที่ทำงานตามความเร็ว Turbo Boost ปกติเดิมๆ ของมันเอง 4.40-4.70Ghz ส่วนความเร็วของ Cache Speed ก็ทำงานอยู่ที่ 4.40Ghz และความเร็วของแรม DDR4-2666Mhz CL11-11-11-28 1T 1.45V + Tight Sub-Timing ไปชมความแรงระดับบ้านๆ Set นี้ดูกันครับ

Super Pi



AIDA64 Cache & Memory Benchmark



x264 FHD Benchmark



Cinebench R15



Geekbench 4



Realbench 2.44





PCMARK 10



3DMARK Fire Strike



3DMARK Time Spy

Conclusion.

ก็เรียบร้อยไปแล้วนะครับสำหรับการรีวิวแนะนำเมนบอร์ดบ้านๆ รุ่นเล็กเน้นประหยัดจากทาง ASROCK ในรุ่น H310M-HDV ที่เป็นขนาด Micro-ATX เหมาะสำหรับการใช้งานธรรมดาทั่วไปสำหรับ User บ้านๆ ที่สำนักงานที่ต้องการประหยัดงบประมาณในการประกอบ PC ให้ได้มากที่สุด เพราะหากใช้งานพื้นฐานธรรมดาทั่วไป ผมมองว่ามันตอบโจทย์ผู้ใช้งานระดับบ้านๆ ได้แบบชิวๆ อยู่แล้ว ถ้าอยากจะเล่นเกมแรงๆ ก็แค่หา Graphics Card แรงๆ มาเสียบก็เล่นได้เช่นกัน ถ้าจะเน้นประหยัดพลังงาน และการใช้งานบ้านๆ ทั่วไปใช้แค่ IGP บนตัว CPU Coffeelake Gen.8 ก็เพียงพอแล้ว เพราะอย่างน้อยตัวมันเองก็สามารถอ่านไฟล์ H.265 4K ได้ด้วยตัว IGP เองไม่ต้องง้อพลังการประมวลผลของ CPU แต่อย่างใด  แต่ข้อเสียงของเมนบอร์ดรุ่นนี้ดูเหมือนว่าจะขาด M.2 Socket ไปนะครับ ส่วนช่องเสียบ I/O อื่นๆ ผมมองว่าเพียงพอต่อการใช้งานขั้นพื้นฐานแล้วอย่างแน่นอน ไม่ว่าจะเป็น Port PS/2, USB2.0, USB3.1 Gen1, Gigabit LAN และระบบเสียงแบบ 7.1CH HD-Audio สุดท้ายนี้ก็ต้องขอฝากเพื่อนๆ พิจารณาดูเมนบอร์ดตัวเล็กๆ ใบนี้จากค่าย ASROCK H310M-HDV รุ่นนี้ดูกันด้วย สวัสดีครับ
